1 MANUAL SIN T

2 Dokument historik Datum Revision Anledning/anmärkning Utförd av Nyupprättad US Ändrad US Ändrad PW Dok.nr: SIN-09T Upprättad av US KAMIC Karlstad Automatic AB Sidan 2

3 Innehållsförteckning SIN T ANVISNINGAR TILL DENNA MANUAL... 4 INLEDNING... 4 GILTIGHET... 4 GARANTI... 4 HANDHAVANDE... 4 INFORMATION... 4 INSTALLATION... 5 SYSTEMBESKRIVNING... 6 FUNKTIONER... 6 INDIKERINGAR PÅ STYRKORT... 7 TEKNISKA DATA:... 8 INKOPPLING:... 9 SIN300T-1200T... 9 ANSLUTNINGAR FÖR RESERVKRAFTSAGGREGAT SIN SIN T DRIFTTAGNING/UPPSTART DRIFTINDIKERING I DÖRR DRIFTOMKOPPLARE J SÄKRINGSSTORLEKAR ÖVERLASTSKYDD VÄXELRIKTARDRIFT FELSÖKNING UNDERHÅLL GENERELLT MANUELL TEST DRIFTTIDSTEST KONTROLLPLAN RESERVKRAFTAGGREGAT MANUELL TEST DRIFTTIDSTEST Dok.nr: SIN-09T Upprättad av US KAMIC Karlstad Automatic AB Sidan 3

4 Anvisningar till denna manual Inledning Läs denna manual noga innan montage och inkoppling av enheten. Denna manual levereras med reservkraftaggregatet och är en del av denna. Placera därför manualen i direkt närhet av enheten och instruera personal som kommer att använda enheten var denna finns. Giltighet Denna manual är giltig enligt den tekniska revision som anges nedan. Innehållet är endast som information. Tekniska förändringar mellan denna manual och verklig version är möjlig. Vi förbehåller oss rätten till ändringar gentemot angivna tekniska data i denna manual och levererad produkt. Garanti Vi levererar system och produkter i enlighet med de leveransbestämmelser samt villkor angivna i orderbekräftelse ifrån oss. Ändringar av innehållet i denna manual såsom tekniska data, dimensioner, vikt, handhavande o.s.v. är möjliga. Kamic kommer att upphäva alla garanti- eller service åtaganden om andra delar än originaldelar används för reparation eller förändring av produkten. Detta gäller om ingående komponenter öppnas utan vårt medgivande. Lagringstid före drifttagning/laddning är max 6 månader. Handhavande Allt handhavande av enheten såsom drifttagning, justering samt underhåll skall utföras av kvalificerad personal med hjälp av denna manual. Information För service eller vidare information om denna produkt kontakta: KAMIC karlstad Automatic AB Box 278 Gräsdalsgatan Karlstad Tel: Fax: Web: KAMIC karlstad Automatic 2006 får ej mångfaldigas utan vårt medgivande Dok.nr: SIN-09T Upprättad av US KAMIC Karlstad Automatic AB Sidan 4

5 Installation Kontrollera systemspänningen innan enheten ansluts och förvissa er om att den överensstämmer med typskylten. Den elektriska anslutningen utförs i enlighet med den plintkonfiguration som finns angiven längre bak i denna manual. Vid montering och installation av enheten skall följande punkter beaktas. Montera enheten i ett torrt och dammfritt utrymme Läs specifikationerna angående omgivningstemperatur och klimat Mycket dammig eller aggressiv kemisk miljö är inte tillåtet. Damm och fukt tillsammans kan orsaka kortslutning på kretskorten Denna produkt är CE märkt och uppfyller relevanta standards och direktiv. EMC Immunitet LVD EN EN /95/EG Emission EN EN EN50172 I tillämpliga delar Dok.nr: SIN-09T Upprättad av US KAMIC Karlstad Automatic AB Sidan 5

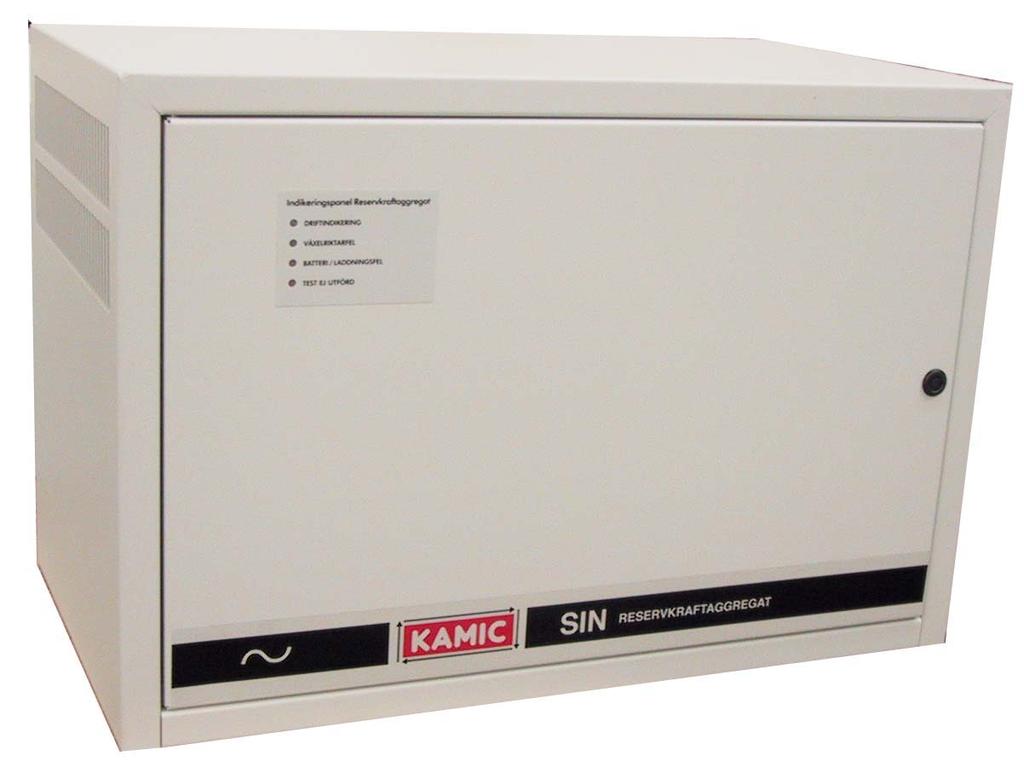

6 Systembeskrivning Reservkraftaggregat typ SIN-T är en serie reservkraftaggregat som bibehåller 230V Sinusspänning ut till anslutna objekt vid nätbortfall. SIN har 4st dioder i fronten som indikerar driftstatus: 1st Grön LED Driftindikering som visar att enheten är i stand-by, redo för användning eller i batteridriftläge 1st Röd LED Växelriktarfel som indikerar om växelriktaren inte ger någon utspänning eller det är överlast/kortslutning på någon av utgångarna. 1st Röd LED Batteri/Laddfel 1st Röd Test ej utförd Till aggregaten kan det anslutas olika typer av ljuskällor; kompenserade, LED, HF-don och glödljus som accepterar ett kort avbrott vid övergång från nät till batteridrift. OBS! Vid beräkning av armaturens effekt summeras ljuskällan och driftdonet. HF-don och LED armaturer redovisar höga startströmmar varför hänsyn måste tas vid dimensionering av antal armaturer per utgång, för att minimera startströmmar startas aggregatets utgångar i sekvens vid nätdrift.för exakta värden samt tekniska data kontakta er armaturleverantör. Enheten består av följande huvuddelar: Växelriktare; Som omvandlar 24V DC spänning från batterierna till en sinusfomad 230V/50Hz spänning som strömförsörjer anslutna armaturer vid nätavbrott. Batterier; Används som strömförsörjning till växelriktare och är dimensionerade för att klara 1h avbrott på nätet vid full belastning. Batterierna är av ventilreglerad 10års typ, vilket ger minimalt underhåll. Laddnings och styrkort; Underhållsladdar batterierna vid normaldrift, så att dom är fulladdade vid eventuellt nätavbrott samt övervakar och styr enheten. Funktioner Styrningar; Funktionen på utgångarna styrs med hjälp av styrkortet, för beskrivning av detta, se sid 14 i manualen. Summalarm; Potentialfri växlande kontakt 24V/1A (med manuell återställning), se sid 13 i manualen. Dok.nr: SIN-09T Upprättad av US KAMIC Karlstad Automatic AB Sidan 6

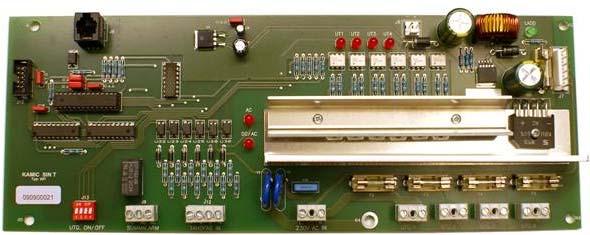

7 Layout styrkort Indikeringar på styrkort Beteckning Diod Funktion AC Röd Lyser när nätspänning finns in DC/AC Röd Lyser när växelriktaren ger spänning ut LADD Grön Lyser när laddningsspänning finns UTG 1 Röd Lyser när utg. 1 är aktiverad UTG 2 Röd Lyser när utg. 2 är aktiverad UTG 3 Röd Lyser när utg. 3 är aktiverad UTG 4 Röd Lyser när utg. 4 är aktiverad Dok.nr: SIN-09T Upprättad av US KAMIC Karlstad Automatic AB Sidan 7

8 Tekniska data: Typ SIN300T SIN600T SIN800T SIN1200T Kapsling : IP21 IP21 IP21 IP21 Färg: RAL7035 RAL7035 RAL7035 RAL7035 Mått mm: Bredd: Höjd: Djup: Vikt kg: Max effekt Watt: Batteri: 24V/24Ah 24V/48Ah 24V/70Ah 24V/85Ah Återladdnings tid 100%: Indikering LED: <24h <24h <24h <24h Driftindikering Växelriktarfel Laddnings/batterifel Test ej utförd Driftindikering Växelriktarfel Laddnings/batterifel Test ej utförd Driftindikering Växelriktarfel Laddnings/batterifel Test ej utförd Driftindikering Växelriktarfel Laddnings/batterifel Test ej utförd Larmutgång: Växlande kontakt Växlande kontakt Växlande kontakt Växlande kontakt Reservtid timmar: Utspänning rms: 230VAC ± 5% 230VAC ± 5% 230VAC ± 5% 230VAC ± 5% Utfrekvens: 50Hz ± 0,5% Sinusvåg 50Hz ± 0,5% Sinusvåg 50Hz ± 0,5% Sinusvåg 50Hz ± 0,5% Sinusvåg Distorsion: (THD) <4% <4% <4% <4% Matnings Spänning: Urkoppling låg batteri spänning: 230V AC 50Hz 230V AC 50Hz 230V AC 50Hz 230V AC 50Hz 20V DC 20V DC 20V DC 20V DC Akustiskt larm: 21V DC 21V DC 21V DC 21V DC Verknings Grad: Omgivnings temperatur: Avsäkrade utgångar: >90% >90% >90% >90% 0 C C 0 C C 0 C C 0 C C Dok.nr: SIN-09T Upprättad av US KAMIC Karlstad Automatic AB Sidan 8

9 Inkoppling: Enheten ansluts till nätet med en 3-ledare med obruten fas, nolla samt jord. Om tändfas skall användas ansluts denna på separat ingång J12: 1-4 styrning in. SIN300T-1200T Inkommande matning anslutas på plint J1:L; 230V. Funktionen på utgång 1-4 väljs i första hand med DIP-Switch J13 (se sid 14). För tänd/släck funktion används styrning in på plint J12: 1-4. Denna funktion är endast aktiv med DIP-Switch J13 i Off-läge. Utgående summalarm, växlande kontakt vid larm, ansluts på plint J9; C (COM), NC samt NO och indikerar status på växelriktaren. OBS! Av säkerhetsskäl får det inte finnas någon brytare, relä eller annan koppling mellan aggregatet och anslutna armaturer. OBS! Vid arbete i anläggningen skall nätsäkring samt aggregatets batterisäkring vara frånslagna! OBS! Anslutna armaturer måste kopplas in mot respektive utgångsnolla. Nätets nolla får ej användas. VARNING! Aggregatet innehåller skyddskomponenter och skall därför inte föregås av jordfelsbrytare. Dok.nr: SIN-09T Upprättad av US KAMIC Karlstad Automatic AB Sidan 9

10 Anslutningar för reservkraftsaggregat SIN Dok.nr: SIN-09T Upprättad av US KAMIC Karlstad Automatic AB Sidan 10

11 Anslut inkommande samt utgående kablar enligt nedanstående tabell (se även schema ovan). SIN T Plint Anslutning Anmärkning J1:L Obruten fas in J1:N Nolledare Matningen skall avsäkras separat i matande central. J12:1 Tändfas 1 J12:2 Tändfas 2 J12:3 Tändfas 3 J12:4 Tändfas 4 J5:L Fasanslutning J5:N Nolledare J6:L Fasanslutning J6:N Nolledare J7:L Fasanslutning J7:N Nolledare J8:L Fasanslutning J8:N Nolledare J9:C Larm COM J9:Nc Larm Brytande J9:No Larm Slutande Styrning in 230VAC. Annan fas än aggregatets kan användas för styrningen. Utgång 1: Lastanslutning. Avsäkrad med 5x20mm glasrörssäkring. Se tabell sid 15. Utgång 2: Lastanslutning. Avsäkrad med 5x20mm glasrörssäkring. Se tabell sid 15. Utgång 3: Lastanslutning. Avsäkrad med 5x20mm glasrörssäkring. Se tabell sid 15. Utgång 4: Lastanslutning. Avsäkrad med 5x20mm glasrörssäkring. Se tabell sid 15. Larmutgång. Manuell återställning. Dok.nr: SIN-09T Upprättad av US KAMIC Karlstad Automatic AB Sidan 11

12 Drifttagning/Uppstart 1. Anslut inkommande samt utgående kablar enligt schema, se sid 10 i manualen. 2. Slå till inkommande nät i matande central. Alla LED indikeringar i dörren skall då blinka en gång. 3. Slå till batterisäkringen (denna är placerad i kapslingen och består av en 2-polig automatsäkring) Alla LED indikeringar i dörren ska då blinka i 3 sek. OBS! Om batterisäkringen slås till utan att anläggningen ansluts till nät kommer batteriet att urladdas och kan i detta fall bli förstört. 4. Kontrollera att grön lysdiod Driftindikering tänds. Anläggningen är nu i normal drift. Dok.nr: SIN-09T Upprättad av US KAMIC Karlstad Automatic AB Sidan 12

13 Driftindikering i dörr Reservkraftaggregatet är försett med 4st lysdioder i fronten som indikerar driftläge. Driftläge Indikeringar Utgående larm Nät in ok anläggning i drift. Driftindikering grön Nej Fast sken Batteridrift, lasten försörjs via Driftindikering Nej batteri och växelriktare. Långsam blink Nätet åter efter avbrott. Efter kontroll att matande nät är OK, återgång till normaldrift. Driftindikering Snabb blink Nej Växelriktare nedkopplad p.g.a överlast, övertemperatur eller annan driftstörning Kortslutningsskydd i batteridrift aktivierat Batterispänning under 21V, efter utfört test Laddningsspänning under 21V, (mäts kontinuerligt) Test ej utfört inom en 12 månaders period Fel på växelriktare i batteridriftläge Låg batterispänning i batteridriftläge (under 21V) Växelriktare avstängd p.g.a låg batterispänning Växelriktarfel röd Fast sken Växelriktarfel Blinkar Batteri/Laddningsfel röd Fast sken Batteri/Laddningsfel röd Blinkar Test ej utfört röd Fast sken Växelriktarfel Kort blink som vid återvändande nät övergår till fast sken och driftindikering blinkar Batteri/laddningsfel Kort blink övergår till fast sken vid återvändande nät och driftindikering blinkar Driftindikering blinkar Växelriktarfel fast sken Batteri/laddningsfel fast sken Ja Återställning med knapp, test/återställ Ja Återställning med knapp, test/återställ Ja Återställning med knapp, test/återställ Ja Återställning med knapp, test/återställ Ja Återställs genom test Ja Återställning med knapp, test/återställ Nej Återställning med knapp, test/återställ eller nytt nätavbrott Ja Återställning med knapp, test/återställ Dok.nr: SIN-09T Upprättad av US KAMIC Karlstad Automatic AB Sidan 13

14 Driftomkopplare J13 Denna omkopplare används för att få spänning på utgångarna vid nätdrift när inte styringångar används. OBS! Denna omkopplare har prioriterad funktion. Om styringångar på plint J12 används skall omkopplare stå i läge Off SIN T; 4 Utgångar Beteckning Läge Funktion J13:1 J13:2 J13:3 J13:4 Off Ingen spänning på utgång 1-4 vid nät/normal drift. Utgången får endast spänning vid nätavbrott. On Spänning på utgång 1-4 vid nät/normal drift. Utgången växlar till batteridrift vid nätavbrott. Dok.nr: SIN-09T Upprättad av US KAMIC Karlstad Automatic AB Sidan 14

15 Säkringsstorlekar Enheten har som skydd på lastutgångar via glasrörssäkringar 5x20mm monterade på styrkortet. Ifall någon av dessa säkringar skulle gå sönder av någon anledning så är det viktigt att dessa ersätts med samma storlek. Storlekarna på de olika enheterna är enligt nedanstående tabell: Typ Säkring Storlek Anmärkning SINT300T F2-F5 0,5A trög Rekomenderad max belastning per utg. 100W Totalt max 300W Typ Plint Storlek Anmärkning SINT600T F2-F5 0,8A trög Rekomenderad max belastning per utg. 170W Totalt max 600W Typ Plint Storlek Anmärkning SINT800T F2-F5 1A trög Rekomenderad max belastning per utg. 210W Totalt max 800W Typ Plint Storlek Anmärkning SINT1200T F2-F5 1,6A trög Rekomenderad max belastning per utg. 340W Totalt max 1200W Vid större belastning per utgång än angiven avsäkring kontakta KAMIC Nedanstående är lika i alla aggregat Typ Säkring Storlek Anmärkning Alla F1 4A Batteriladdning Överlastskydd växelriktardrift Om någon utgång är kortsluten eller har överlast vid batteridriftläge, stängs denna utgång av och resterande utgångar återtänds automatiskt. Förloppet tar c:a 5-20 sekunder. Dok.nr: SIN-09T Upprättad av US KAMIC Karlstad Automatic AB Sidan 15

16 Felsökning Fel symtom Ingen utspänning på utgång 1, 2, 3 eller 4 vid normaldrift (nät). Ingen utspänning vid batteridrift. Batterisäkring löser ut vid nöddrift. Möjlig orsak 1. Styringången är inte ansluten. 2. Säkring på utgången har löst ut. 3. Driftomkopplare J13 i läge Off. 1. Batterisäkringen är frånslagen. 2. Säkringen på utgången har löst ut. 3. Växelriktare har kopplat ur pga låg batterispänning. 1. Överlast på utgång. 2. Växelriktare är felaktig. Aggregatet indikerar växelriktarfel vid övergång till nöddrift. Armaturer lyser dåligt vid nätdrift. 1. För stor effekt är ansluten på utgången. 2. Lastens N anslutning är inte ansluten till aggregatets utgående N. (Last N får endast vara ansluten till aggregatets utgående N) 1. Kontrollera att alla anslutningar är åtdragna. 2. Kontrollera att säkringarna sitter fast i hållarna på styrkortet. Summer ljuder. 1. Batterispänningen är under 20V. Växelriktarfel blinkar 1. Kortslutning på utgång. Åtgärd: - Gör aggregatet helt spänningslöst - Kontrollera lasten - Återstart enligt instruktion på sidan 12 Dok.nr: SIN-09T Upprättad av US KAMIC Karlstad Automatic AB Sidan 16

17 Underhåll Generellt Enheten är i stort sett underhållsfri, men vi rekommenderar en årlig kontroll av följande punkter: Att inga mekaniska skador finns på enheten Att det inte finns någon dammansamling i eller utanpå enheten Att kylflänsar är rena och har fritt luftflöde OBS! Damm tillsammans med fukt eller vatten kan allvarligt skada enheten genom kortslutning på kretskorten. Vid stora dammansamlingar kan enheten rengöras med tryckluft. Tidsintervallet för inspektion enligt ovan är beroende på i vilken miljö som enheten är monterad, men vi rekommenderar att inspektionen utförs åtminstone en gång per år. Manuell test Testknapp är placerad på panelkort i dörr. För att säkerställa att enheten fungerar på avsett sätt bör en provning genomföras med 6 månaders intervall och föras in i protokollet sist i denna manual. Om ej test utförs inom 12 månader utgår larm. Provet genomförs genom ett tryck på testknapp. Automatisk test startas och indikeras via de 3 röda lysdioderna i fronten (rinnande ljus) Test pågår i 10 minuter. Eventuella fel indikeras via dioder i fronten. Drifttidstest Provet genomförs genom att inkommande nät kopplas ifrån för att se att aggregatet startar och spänning fås på utgångarna (armaturerna lyser) provet bör pågå ca: minuter. Batterierna har en beräknad livslängd på ca: 10 år men detta förutsätter ideala förhållanden som tex. konstant temperatur på 20 C etc. I verkliga driftförhållanden så uppnås som regel aldrig dessa betingelser så därför skall enheten provas för att kontrollera batteriernas status. Ett drifttidstest bör utföras med 12 månaders intervall beroende på driftmiljö och tätare i slutet av batteriets livslängd. Drifttidstest utföres vid lämplig tidpunkt med tanke på återuppladdningstid för batterierna. Ifall utrustningen inte klarar detta prov utan kopplar ner, skall batterierna snarast bytas ut. OBS! Batteriets livslängd halveras per 10 C över 20 C dvs. vid kontinuerlig omgivningstemperatur av 30 C så fås 50% av beräknad livslängd. Dok.nr: SIN-09T Upprättad av US KAMIC Karlstad Automatic AB Sidan 17

18 Kontrollplan reservkraftaggregat Manuell test Datum Temperatur Utfört av Godkänt Installations datum Ja Nej Dok.nr: SIN-09T Upprättad av US KAMIC Karlstad Automatic AB Sidan 18

19 Drifttidstest Datum Provtid Temperatur Utfört av Godkänt Installations datum Ja Nej Dok.nr: SIN-09T Upprättad av US KAMIC Karlstad Automatic AB Sidan 19

20 Index Anslutningar för reservkraftsaggregat SIN Anvisningar till denna manual... 4 Batterier; Batteriprovning , 19 Driftindikering i dörr Drifttagning Dritomkopplare J Felsökning Funktioner Garanti Generellt Giltighet Handhavande Indikeringar på styrkort... 7 Information Inkoppling: Inledning Installation Kontrollplan reservkraftaggregat Laddnings och styrkort... 6 Layout styrkort SIN T... 9 Styrningar; Summalarm; Systembeskrivning... 6 Säkerhetsprovning... 17,18 Säkringsstorlekar Tekniska data: Underhåll Växelriktare Dok.nr: SIN-09T Upprättad av US KAMIC Karlstad Automatic AB Sidan 20
