1 Tillfälliga skyddsbarriärer Reparationshandbok Dokumentation för licensierade partner Allmän information 2 Reparera elementen 3 Rengöra elementen 8 Irreparabla skador 9 Arbetarskydd 10 Ytterligare information 11

2 Allmän information Avstängningssystem DB 50SL och DB 65S används vid tillfälliga situationer för att framför allt skydda vägarbetsplatser mot trafik. Elementen samlas i hyrpooler. Under sin livslängd genomgår de flera installationscykler och utsätts därför ofta för skador. Orsakerna kan både vara lättare kollisioner under användning och felaktig hantering vid installation eller nedmontering. Åtgärder efter användning Elementen måste granskas visuellt efter varje användning. Alla skador som påträffas vid den visuella granskningen kategoriseras enligt skadeklassificeringssystemet och repareras vid behov enligt denna reparationshandbok. DELTA BLOC Vi utvecklar säkerhet. LP019DB_EN, , V

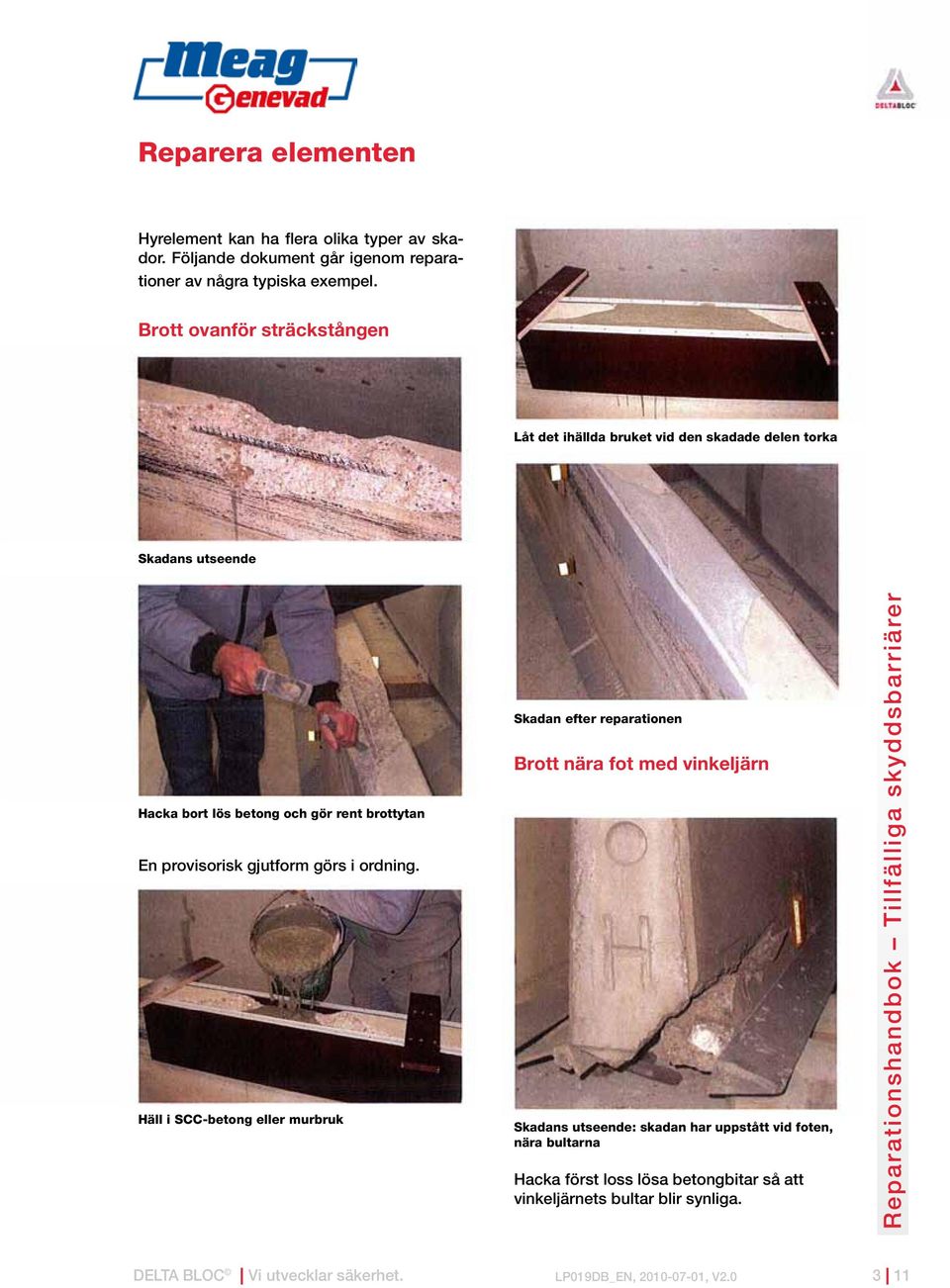

3 Reparera elementen Hyrelement kan ha flera olika typer av skador. Följande dokument går igenom reparationer av några typiska exempel. Brott ovanför sträckstången Låt det ihällda bruket vid den skadade delen torka Skadans utseende Hacka bort lös betong och gör rent brottytan En provisorisk gjutform görs i ordning. Häll i SCC-betong eller murbruk Skadan efter reparationen Brott nära fot med vinkeljärn Skadans utseende: skadan har uppstått vid foten, nära bultarna Hacka först loss lösa betongbitar så att vinkeljärnets bultar blir synliga. DELTA BLOC Vi utvecklar säkerhet. LP019DB_EN, , V

4 När vinkeljärnet har stabiliserats vid skadan görs en provisorisk form i ordning. Brott vid sidan av Y-profilen Framställt element med provisorisk form Vanlig skada: skadat hörn nära Y-profilen Fyll på det skadade området med SCC-betong eller murbruk När formen har tagits bort behövs endast lite efterarbete Det här repareras i tre steg: grov tillformning fin ifyllnad finslipning vid behov Lägg på tätningsmassan Sikadur 31 DELTA BLOC Vi utvecklar säkerhet. LP019DB_EN, , V

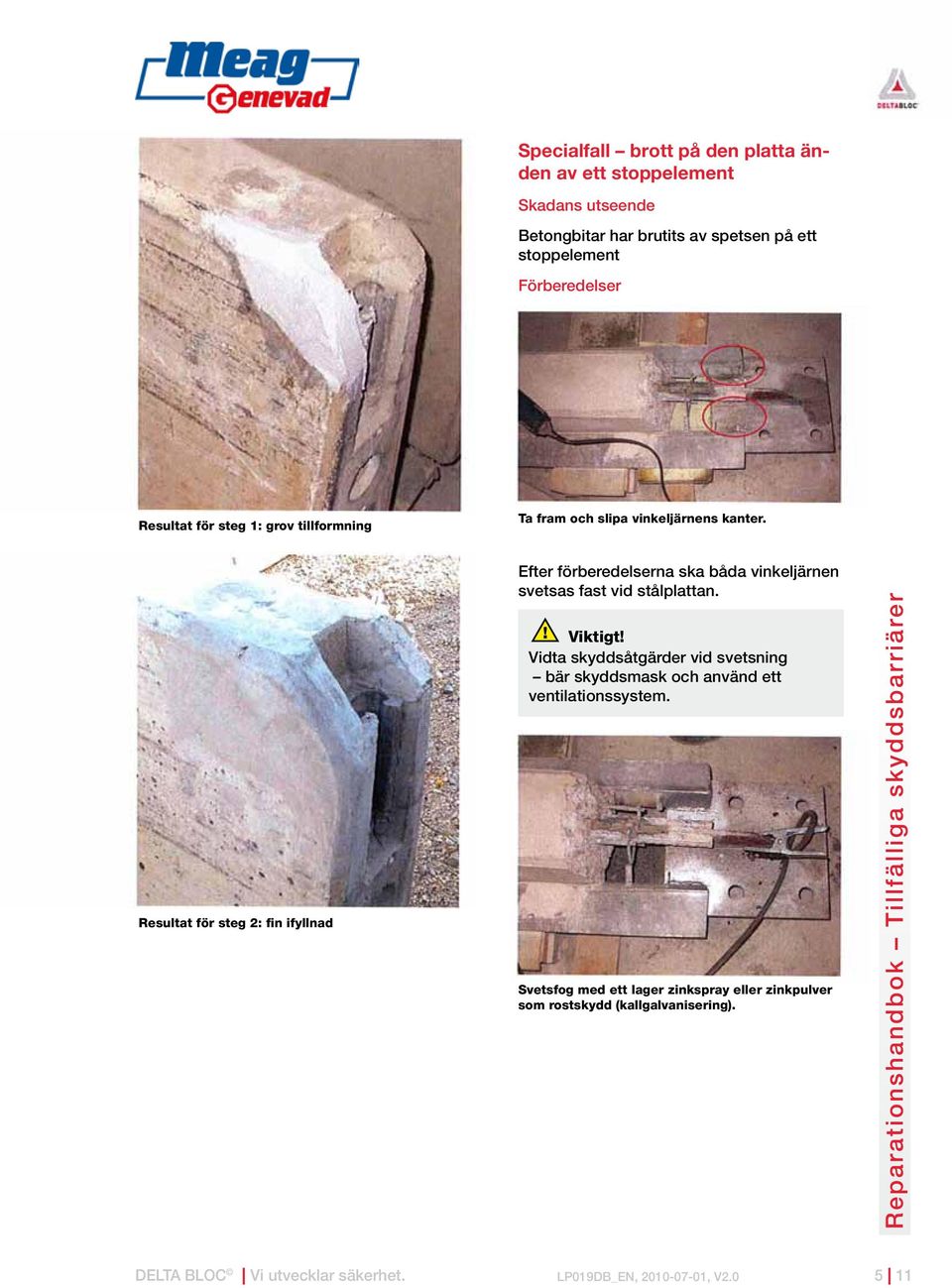

5 Specialfall brott på den platta änden av ett stoppelement Skadans utseende Betongbitar har brutits av spetsen på ett stoppelement Förberedelser Resultat för steg 1: grov tillformning Ta fram och slipa vinkeljärnens kanter. Resultat för steg 2: fin ifyllnad Efter förberedelserna ska båda vinkeljärnen svetsas fast vid stålplattan. Viktigt! Vidta skyddsåtgärder vid svetsning bär skyddsmask och använd ett ventilationssystem. Svetsfog med ett lager zinkspray eller zinkpulver som rostskydd (kallgalvanisering). DELTA BLOC Vi utvecklar säkerhet. LP019DB_EN, , V

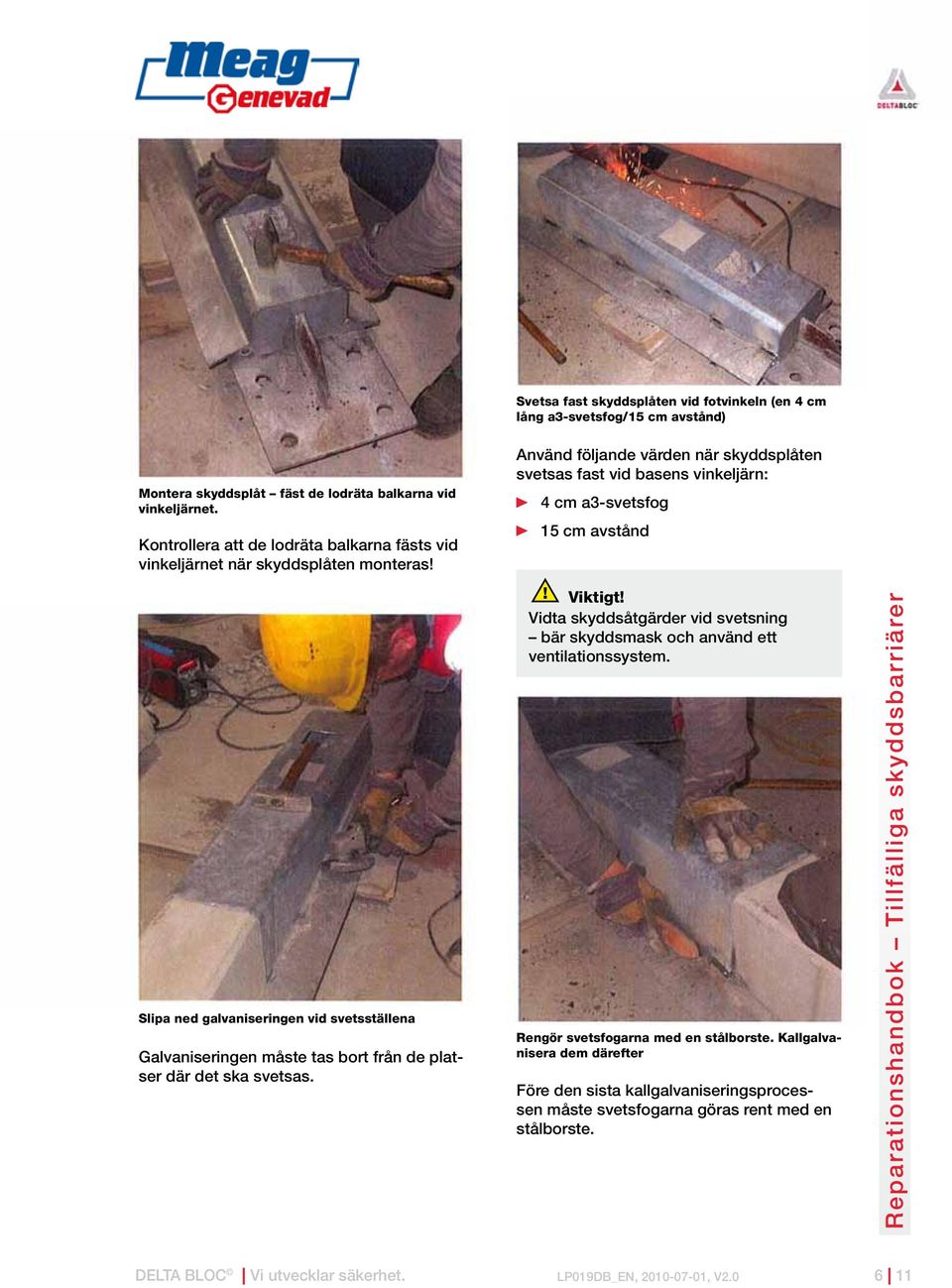

6 Svetsa fast skyddsplåten vid fotvinkeln (en 4 cm lång a3-svetsfog/15 cm avstånd) Montera skyddsplåt fäst de lodräta balkarna vid vinkeljärnet. Kontrollera att de lodräta balkarna fästs vid vinkeljärnet när skyddsplåten monteras! Använd följande värden när skyddsplåten svetsas fast vid basens vinkeljärn: 4 cm a3-svetsfog 15 cm avstånd Slipa ned galvaniseringen vid svetsställena Galvaniseringen måste tas bort från de platser där det ska svetsas. Viktigt! Vidta skyddsåtgärder vid svetsning bär skyddsmask och använd ett ventilationssystem. Rengör svetsfogarna med en stålborste. Kallgalvanisera dem därefter Före den sista kallgalvaniseringsprocessen måste svetsfogarna göras rent med en stålborste. DELTA BLOC Vi utvecklar säkerhet. LP019DB_EN, , V

7 Förbereda gjutningen Knacka på skyddsplåten för att pressa ihop murbruket Använd hård frigolit som form undertill. Var noga med att försluta alla öppningar för att undvika spill. Fyll med murbruk (t.ex. PCI Verguss-Fix) eller lättbetong. DELTA BLOC Vi utvecklar säkerhet. LP019DB_EN, , V

8 Rengöra elementen Elementen kan göras rent med högtryckstvätt. Borttagning av däckmärken med cirka 30 bar Jämförelse av rengjord och ej rengjord yta DELTA BLOC Vi utvecklar säkerhet. LP019DB_EN, , V

9 Irreparabla skador I vissa fall kan de skadade elementen inte repareras. Irreparabla skador är framför allt de som visas nedan. Element med synlig sträckstång Vinkeljärnet har deformerats. Bulten har lossnat från vinkeljärnet. Om vinkeljärnet har deformerats rejält är bultarna i det vanligtvis sönder. Bultarna fäster ihop betongblocket och vinkeljärnet. Därför går det inte längre att reparera elementet. Sträckstången har helt kommit fram Element med deformerade vinkeljärn vid basen DELTA BLOC Vi utvecklar säkerhet. LP019DB_EN, , V

10 Arbetarskydd När det gäller skydd av dem som arbetar på platsen hänvisar vi till relevanta nationella förordningar. DELTA BLOC Vi utvecklar säkerhet. LP019DB_EN, , V

11 Ytterligare information Standarder Europastandard SS-EN Vägutrustning - Skyddsanordningar Del 1: Terminologi och allmänna kriterier för provning Europastandard SS-EN Vägutrustning - Skyddsanordningar Del 2: Vägräcken Klassificering, prestandakrav vid kollisionsprovning och provningsmetoder Andra giltiga dokument Produktinformation DB 50SL Produktinformation DB 65S Skadeklassificering för tillfälliga skyddsbarriärer Internet Detaljerad information, foton och videofilmer från krocktester finns även tillgängliga på DELTA BLOC och CITYBL0C är registrerade varumärken som tillhör DELTA BLOC INTERNATIONAL GmbH I 2010 av DELTA BLOC INTERNATIONAL GmbH DELTA BLOC Vi utvecklar säkerhet. LP019DB_EN, , V
