1 Spiralformade, hydrauliska vriddon

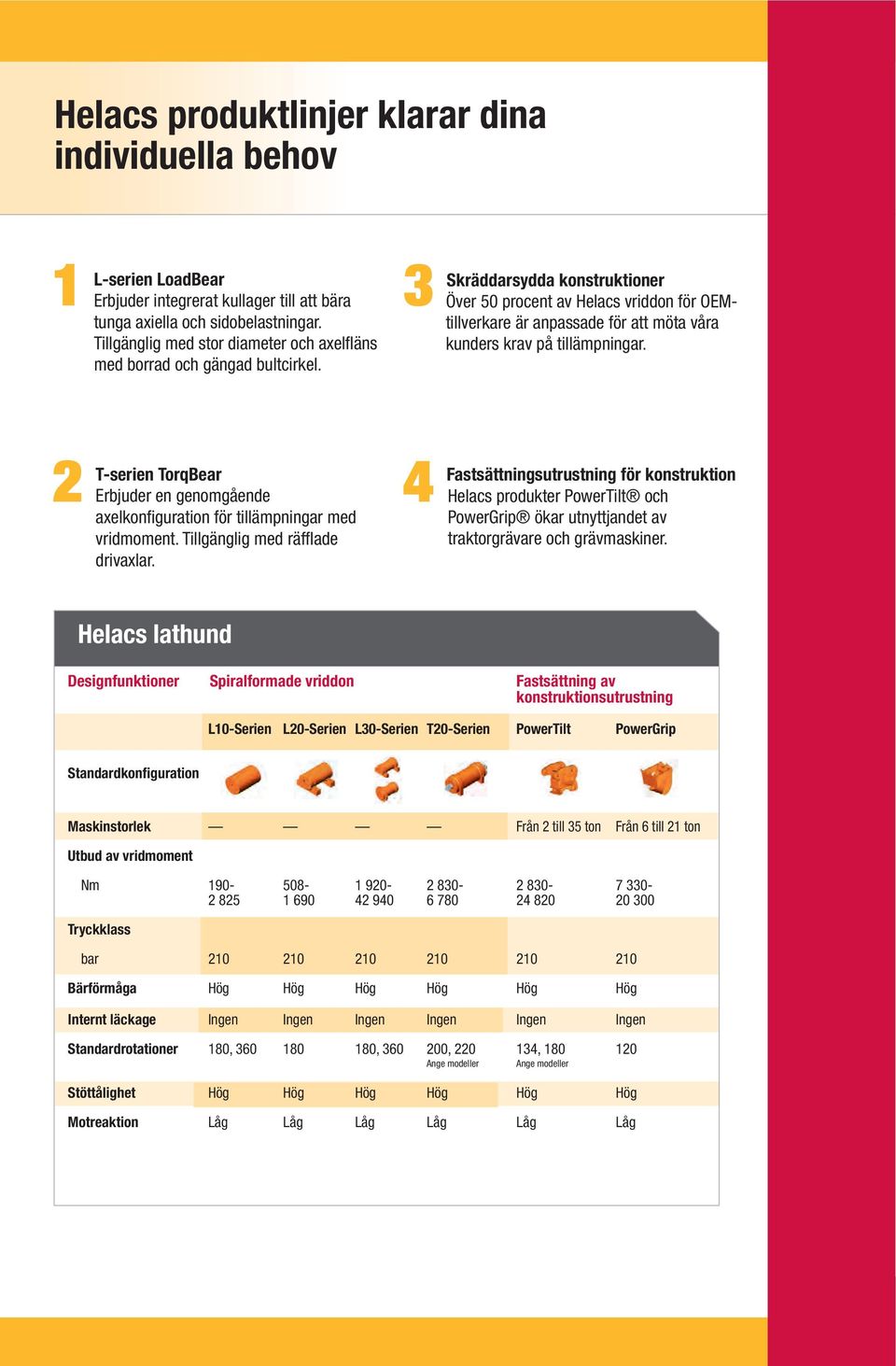

2 Helacs produktlinjer klarar dina individuella behov 1 L-serien LoadBear Erbjuder integrerat kullager till att bära tunga axiella och sidobelastningar. Tillgänglig med stor diameter och axelfläns med borrad och gängad bultcirkel. 3 Skräddarsydda konstruktioner Över 50 procent av Helacs vriddon för OEMtillverkare är anpassade för att möta våra kunders krav på tillämpningar. 2 T-serien TorqBear Erbjuder en genomgående axelkonfiguration för tillämpningar med vridmoment. Tillgänglig med räfflade drivaxlar. 4 Fastsättningsutrustning för konstruktion Helacs produkter PowerTilt och PowerGrip ökar utnyttjandet av traktorgrävare och grävmaskiner. Helacs lathund Designfunktioner Spiralformade vriddon Fastsättning av konstruktionsutrustning L10-Serien L20-Serien L30-Serien T20-Serien PowerTilt PowerGrip Standardkonfiguration Maskinstorlek Från 2 till 35 ton Från 6 till 21 ton Utbud av vridmoment Nm Tryckklass bar Bärförmåga Hög Hög Hög Hög Hög Hög Internt läckage Ingen Ingen Ingen Ingen Ingen Ingen Standardrotationer 180, , , , Ange modeller Ange modeller Stöttålighet Hög Hög Hög Hög Hög Hög Motreaktion Låg Låg Låg Låg Låg Låg

3 Vi skapade det första lastbärande, spiralformade vriddonet. Idag visar vi fortfarande vägen. Helac Corporation framgång startade i början av 1980 när vi fokuserade vår verksamhet enbart på tillverkning av spiralformade, hydrauliska vriddon. Vårt rykte och verksamhet växte snabbt på grund av den unika kombinationen av funktioner som erbjöds hög bärförmåga och vridmoment, stöttålighet utan läckage och kompakta konfigurationer. Idag förlitar sig över OEM-kunder runt om i världen på Helac när det gäller att flytta, stödja och placera roterande laster. FYRA tungt vägande skäl till att samarbeta med Helac Corporation Innovation Första spiralformade, lastbärande produktlinjen tillgänglig för OEM-tillverkare Första spiralformade vriddonet för vinklingsbara skopor för konstruktionsfastsättningar till eftermarknaden Högkvalitativa lösningar Kontinuerlig kvalitet och process förbättringar på alla områden av vår verksamhet Sofistikerad, datoriserad teknik används i hela vår produktionsprocess Leveranser till kund i tid Produktpåfyllningssystem enligt kanban Just-in-time (JIT)-leverans Vendor managed inventory (VMI) Lyhörd service 24 timmars handläggningstid på delar för vanliga objekt Service för renovering av ställdon Grundades som egen tillverkning och verkstad Tillverkade första vriddonsproduktionen Ändrade helt fokus till spiralformade vriddon och ändrade företagsnamnet till Helac

4 En inblick i hur våra spiralformade ställdon fungerar har skiljt oss från mängden Kraftfull Högt vridmoment Hög bärighet Driftlös positionering Inget internt läckage Smidig drift Ingen extern broms krävs Körs i revers under överbelastningsförhållanden Hydraulisk säkring Förhindrar mekaniska skador Ultrakompakt Hög effekttäthet Passar i trånga utrymmen Strömlinjeformad design Eliminerar kopplingar och lager Minskad stycklista Tålig Lämplig för hårda miljöer Rörliga delar inkapslade Flyttade till en större anläggning och expanderar företaget Expanderat till den europeiska marknaden Levererat det :e ställdonet

5 Otaliga sätt att förbättra dina maskindesigner ERFARENHET FRÄMST INOM FÖLJANDE INDUSTRIER Jordbruk Konstruktion Energi Marin Materialhantering Militären Gruvdrift Lastbil/Släpvagn Antennarbetsplattformar Plattforms-, skop- och jibrotation Sop-/återvinningsfordon Armartikulation och vagnslyft Gruvutrustning Karusellrotation, borrpositionering, stånghantering, sprutbetong, takbultning Anläggningsmaskiner Skopswing, gripning, specialfastsättningar Jordbruksskördemaskiner Boompositionering, huvudrotation, hjulstyrning Beläggnings- och trottoarutrustning Hjul- och spårstyrning Sop-/skrubbmaskin Borstpositionering, styrning, tippning och dumpning Gaffeltruckar Gaffelswing, specialrotationsfastsättning, styrning Expanderat till den asiatiska marknaden Erhållit det 50:e patentet och fortsätter att vara ledande inom teknik ställdon levererade

6 Våra spiralformade vriddon i rörelse Driftteknik Helacs ställdon är avsedda att ersätta flera komponenter och fungera som en roterande enhet, montering av fästet och bäringen, allt-i-ett. Helacs innovativa driftteknik för glidande spline konverterar en linjär kolvrörelse till en kraftfull axelrotation. Varje ställdon består av ett hölje och två rörliga delar den centrala axeln och kolven. Spiralformade splinetänder på axeln greppar tag i matchande tänder på kolvens innerdiameter. En andra uppsättning spiralformade splines på kolvens ytterdiameter samverkar med det inhysta drivdonet. STARTPOSITION Kolven är helt i botten. Staplar visar startpositionerna för kolv och axel. Pilar indikerar i vilka riktningar de kommer att rotera. Kåpan med det inhysta drivdonet rör sig inte. SLUTPOSITION När hydrauliskt tryck appliceras på kolven flyttas den axiellt, medan de spiralformade kugghjulen får kolven och axeln att rotera samtidigt. Applicering av tryck på den motsatta porten kommer att återföra kolven och axeln till deras utgångslägen. För att läsa mer om Helac Corporation: I USA & Kanada: Vriddon Konstruktionsfastsättningar Internationellt: Helac Corporation 225 Battersby Avenue Enumclaw, WA USA Amerikanska, europeiska och andra internationella patent kan gälla Helac Corporation. Alla rättigheter förbehållna. Specifikationerna kan ändras utan föregående meddelande. Telefon: Fax: E-post: actuators@helac.com attachments@helac.com Internet : HSW CB/
