1 CAPATECT ÖVERSIKT ÖVER CAPAROLS FASADSYSTEM SYSTEMÖVERSIKT 1

2 SYSTEMÖVERSIKT CAPATECT FASADSYSTEM Caparol är en internationell puts- och färgexpert som utvecklar och marknadsför ett komplett sortiment med unika puts- och måleriprodukter av högsta kvalitet. Våra kunniga, engagerade och motiverade medarbetare hjälper och vägleder också varje kund när de planerar sitt projekt. Caparol ingår i den tyska DAW-koncernen som är Europas största privat-ägda färgföretag med verksamhet i över 30 länder. Hos oss finns långt över 100 års samlad erfarenhet kring kvalitetskrav från alla typer av marknader, temperaturer och väderförhållanden. I Sverige ligger huvudkontor, lager och produktion i Göteborg. Med rikstäckande distribution och komplett sortiment är vi idag den självklara partnern till både proffs och privatpersoner när det kommer till puts och måleri. CAPATECT SOLID CAPATECT DUO CAPATECT ORIGINAL CAPATECT MINERAL 2 CAPATECT VENTO E

3 CAPATECT SOLID ETT OISOLERAT FASADSYSTEM Capatect Solid är ett oisolerat system som används vid nybyggnation t ex på mineraliska skivor eller vid renovering av befintlig putsad yta eller murverk. Systemet är uppbyggt av: 1. Befintlig väggkonstruktion 2. ArmaReno 700 (Puts & klisterbruk) 3. Armeringsväv 650/ ArmaReno 700 (Puts & klisterbruk) 5. Putsgrund AmphiSilan Fasadputs K10-K Systemegenskaper/fördelar Armerat putssystem Diffusionsöppet Vattenavvisande Lättapplicerat Prisvärt Renovering av befintliga putsytor Nyproduktion och renovering av ytskikt på mineraliska underlag (betong, prefabricerade betongelement, tegel och kalksten) Ytskiktsalternativ Slätmålas med Amphisilan W NQG Fasadfärg. Ytputsas med Amphisilan Fasadputs Dekortegel, Meldorfer Ingående produkter Förpackning Ca åtgång/m Amphisilan K10-K30 25 kg 2,0 4,3 kg Putsgrund kg 0,3 kg ArmaReno 700 Puts & Klisterbruk (ca 6 mm) 25 kg 8 kg Armeringsväv 650/ m 2 1,12 m 2 Tillbehör (mäts upp) Sockellist PVC 6 mm 2 m/st Hörnvinkel 656/02 2,5 m/st Diagonalarmering 651/00 1 st Toppkantsprofil med väv 2 m/st 3

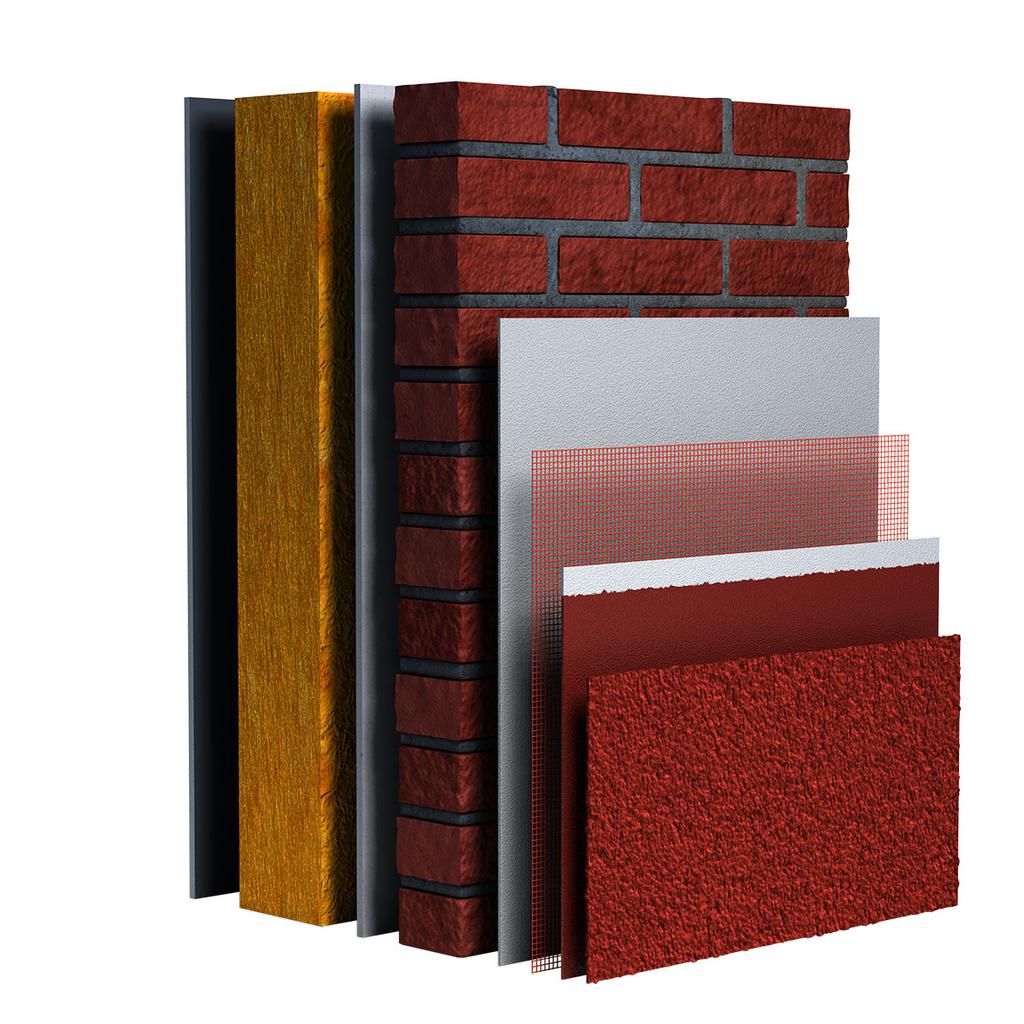

4 CAPATECT DUO ETT VENTILERAT, ISOLERAT OCH DRÄNERAT SYSTEM Capatect DUO är ett tvåstegstätat traditionellt isolerat fasadsystem med god brandklassning (SP Fire 105). Det är uppbyggt på ett lätt isoleringsmaterial med gott isoleringsvärde och hög väderbeständighet. Systemet används med fördel om man vill energieffektivisera en befintlig eller ny fasad eller vid sanering av fuktskadade fasader med den fördelen att det inte behövs kompletteras med annan isolering. Tack vare isolerskivans lätta vikt finns det ingen begränsning på antal våningsplan. 1 Systemet är uppbyggt av: 1. Befintlig väggkonstruktion 2. Vindskyddsskiva med tillbehör som uppfyller kraven i BBR 3. Som Klisterbruk används ArmaReno EPS DUO 5. Infästningsplugg, Capatect Plugg 6. Som grundputs/armeringsbruk används ArmaReno Armeringsväv 650/110, alkaliresistent glasfiberväv 8. Ett andra påslag med grundputs/ armeringsbruk, ArmaReno Caparol Putsgrund 610 används som primer 10. Som ytputs används Amphisilan K10-K Systemegenskaper/fördelar Armerat putssystem Tvåstegstätat Dränerat Ventilerat Bra isoleringsvärde Energisparande Snabbt och enkelt montage Väggtjocklek endast 80 mm inklusive isolering Tunga stommar Lätta stommar Ytskiktsalternativ Slätmålas med Amphisilan W NQG Fasadfärg. Ytputsas med Amphisilan Fasadputs Dekortegel, Meldorfer Bra alternativ till enstegstätat Prisvärt ventilerat/dränerat system Låg systemvikt Diffusionsöppet Vattenavvisande Självrengörande egenskaper med Amphisilan Godkänt enligt SP Slagregnstest SP Fire 105 samt luftflödesmätning 4

5 Ingående produkter Förpackning Ca åtgång/m Amphisilan Fasadputs K10-K30 25 kg 2,0 4,3 kg Putsgrund kg 0,3 kg ArmaReno 700 Puts & Klisterbruk 25 kg 11 kg Armeringsväv 650/ m 2 (30st/pall) 1,12 m EPS DUO 70 mm N&S Climate, 585x1185mm 4,79 1, Ejot SBH-T Träplugg 100 st/pak 3, Skruv Opti2 4,8x st/pakv 3,5 Tillbehör (mäts upp) EPS Duo Smyglist 20 mm S200 St Hörnvinkel 656/02 St Diagonalarmering 651/00 St Sockelskena 70 mm 6700/07 DUO St Single Split 8067E 60 mm St Fogfolie DUO 100 mm Butylband St Fogband /3-7 mm 8 m/st 5

6 CAPATECT VENTO E ETT TVÅSTEGSTÄTAT, TRADITIONELLT VENTILERAT FASADSYSTEM Capatect Vento E är ett tvåstegstätat traditionellt ventilerat fasadsystem för ett vackert och välmående hus. Ett armerat putssystem appliceras på en vävarmerad fasadskiva som monterats på en separat underkonstruktion av trä eller stål med min 20 mm distans från bakomliggande underlag. Eventuell fukt dräneras och ventileras ut på ett naturligt sätt i luftspalten bakom Capaboard Fasadskiva, tack vare att luftspaltens in- och utlopp är i förbindelse med utomhusluften. Systemet är uppbyggt av: 1. Befintlig väggkonstruktion 2. Vindskydd 3. VFL 70/25 Ventilerad fasadläkt 4. Stålskruv Vento E 5. Capaboard 6. Putsbruk 133 / ZF-spackel Armeringsväv 650/ Putsbruk 133 / ZF-spackel AmphiSilan Fasadputs K10-K30 (Putsgrund 610 behövs ej vid ljusa kulörer) Systemegenskaper/fördelar Dränerat Ventilerat Tvåstegstätat Grundfärg ej nödvändigt vid ljusa kulörer Flexibilitet i underkonstruktion, träläkt eller ventilerad fasadläkt Stora fogfria ytor Obrännbar enligt (A2-s1-d0) Diffusionsöppet Vattenavvisande Nyproduktion och renovering på mineraliska underlag (betong, prefabricerade betongelement, tegel och kalksten) Lätta stommar Tunga stommar Ytskiktsalternativ Slätmålas med Amphisilan W NQG Fasadfärg. Ytputsas med Amphisilan Fasadputs Dekortegel, Meldorfer Självrengörande egenskaper med Amphisilan 6

7 Ingående produkter Förpackning Ca åtgång/m Capaboard Fasadskiva St 1,2x0,8 m 0,96m² (st) 1, Vento E Stålskruv 500 st/frp 12 st Putsbruk 133 (alt. ZF-spackel 699) 25 kg 7 kg Armeringsväv 650/ m 2 1,12 m Amphisilan Fasadputs K10-K30 25 kg 2,0 4,3 kg Tillbehör (mäts upp) Startlist Vento E 2,5 m/st Hörnvinkel 656/02 2,5 m/st Diagonalarmering 651/ st/frp Fogband /3-7 mm 8 m/st Toppkantsprofil med väv 2 m/st Anslutningslist Flex 6 mm 2,6 m/st 7

8 CAPATECT ORIGINAL ETT PUTSAT ISOLERSYSTEM MED EPS FÖR TUNGA STOMMAR Capatect Original är ett armerat putssystem som appliceras på en isolerskiva och putsbärare av EPS som lämpar sig mycket väl för montering på tunga väggkonstruktioner. Tack vare den låga totalvikten av systemet används det med fördel vid energieffektivisering av fastigheter där upp till 200 mm isolertjocklek inte alls är ovanlig. Systemet är testat och godkänt enligt SP Fire 105. Systemet är uppbyggt av: 1 1. Befintlig väggkonstruktion 2. ArmaReno 700 (Puts & klisterbruk) 3. EPS C80 4. Isolerhållare 5. ArmaReno 700 (Puts & klisterbruk) 6. Armeringsväv 650/ ArmaReno 700 (Puts & klisterbruk) 8. Putsgrund AmphiSilan Fasadputs K10-K Systemegenskaper/fördelar Låg systemvikt Dilatationsfritt (om det inte finns genomgående konstruktionsfogar) Energieffektiv Diffusionsöppet Vattenavvisande Självrengörande egenskaper med Amphisilan Slagregnstest 4367 Godkänd SP Fire 105 för tjocklek upp till 200 mm Nybyggnation Renovering Tunga stommar (betong och prefabricerade betongelement) Ytskiktsalternativ Slätmålas med Amphisilan W NQG Fasadfärg. Ytputsas med Amphisilan Fasadputs Dekortegel, Meldorfer 8

9 Ingående produkter Förpackning Ca åtgång/m EPS mm N&S Climate St 1, ArmaReno 700 Puts & Klisterbruk 25 kg 11 kg Cpt Isolerhållare 061/095 St 3,5 st Armeringsväv 650/110 St 1,12 m Putsgrund 25 kg 0,3 kg Amphisilan Fasadputs K10-K30 25 kg 2,0 4,3 kg Tillbehör (mäts upp) Sockelskena 50 mm ventilerad/dränerad 2 m/st Hörnvinkel 656/02 2,5 m/st Diagonalarmering 651/ st/frp Fogband /3-7 mm 8 m/st EPS DUO Smyglist 200 mm 70x1200 mm 9

10 CAPATECT MINERAL ETT PUTSAT ISOLERSYSTEM MED MINERALULL FÖR TUNGA STOMMAR Capatect Mineral är ett obrännbart armerat putssystem. Det appliceras på en isolerskiva och har putsbärare av mineralull som mycket väl lämpar sig för montering på tunga väggkonstruktioner. Systemet är uppbyggt av: 1. Befintlig väggkonstruktion 2. ArmaReno 700 (Puts & klisterbruk) 3. Mineralull 4. Isolerhållare 5. ArmaReno 700 (Puts & klisterbruk) 6. Armeringsväv 650/ ArmaReno 700 (Puts & klisterbruk) 8. Putsgrund AmphiSilan Fasadputs K10-K Systemegenskaper/fördelar Ljudisolerande Obrännbar Dilatationsfritt (om det inte finns genomgående konstruktionsfogar) Energieffektiv Diffusionsöppet Vattenavvisande Självrengörande egenskaper med Amphisilan Nybyggnation Renovering Tunga stommar (betong och prefabricerade betongelement) Ytskiktsalternativ Slätmålas med Amphisilan W NQG Fasadfärg. Ytputsas med Amphisilan Fasadputs Dekortegel, Meldorfer 10

11 Ingående produkter Förpackning Ca åtgång/m Hardrock Fasad Mineralull 50mm mm St 1, ArmaReno 700 Puts & Klisterbruk 25 kg 11 kg Cpt Isolerhållare 061/095 St 3,5 st Armeringsväv 650/ m 2 1,12 m Putsgrund 25 kg 0,3 kg Amphisilan Fasadputs K10-K30 25 kg 2,0 4,3 kg Tillbehör (mäts upp) Sockelskena 50 mm ventilerad/dränerad 2 m/st Hörnvinkel 656/02 2,5 m/st Diagonalarmering 651/00 1 st Fogband /3-7 mm 1 x 8 m/st 11

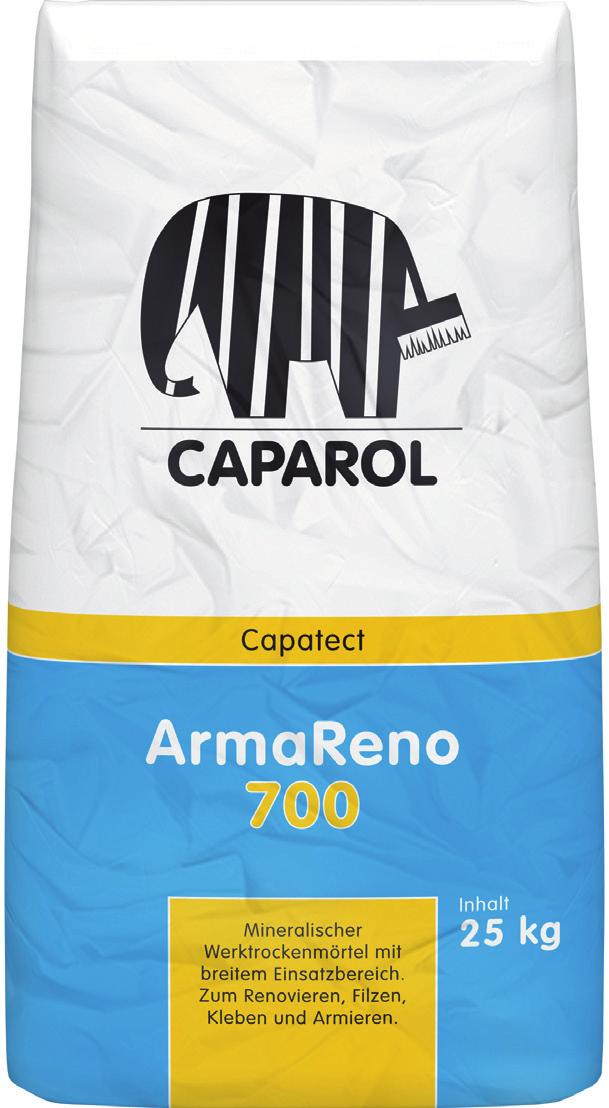

12 TORRBRUK I SÄCK ARMARENO 700 Produktegenskaper/fördelar God vidhäftning Hydrofob (w 0,1 kg/m 2 *h0,5) Diffusionsöppet sd ca 0,05m (ca 5mm) Fiberförstärkt God arbetbarhet, lång öppettid, filtbart Överarbetbar ca 1 dygn/mm Kalk-Cementbruk Klass B (CS III) Rekommenderas då grundputsen endast skall slätmålas Appliceras manuellt eller med maskin Kulör Vitgrå Åtgång Ca 1,4 kg/mm/m 2 Capatect Original Capatect Mineral Capatect DUO Capatect Solid Capatect Tegelslamning Förpackning 25 kg säck 800 kg One-Way box 1000 kg Big-bag KLISTERBRUK 186 M (KAN ANVÄNDAS ISTÄLLET FÖR ARMARENO 700) Produktegenskaper/fördelar Vattenavvisande w < 0,2 kg/(m 2 * h0,5) Diffusionsöppen sd < 0,05m (ca 5mm) Vattenånggenomsläpplighet µ < 15 Snabb överarbetbar (1 dygn) Cementbruk Klass A (CS IV) Appliceras manuellt eller med maskin Kulör Ljusgrå Åtgång Capatect Original Capatect Mineral Capatect DUO Capatect Solid Capatect Tegelslamning Förpackning 25 kg säck 800 kg One-Way box 1300 kg Big-bag Ca 1,2 kg/mm/m 2 12

13 PUTSBRUK 133 Produktegenskaper/fördelar God vidhäftning Vattenavvisande w < 0,18 kg/(m 2 * h0,5) Diffusionsöppen sd < 0,04m Svagt bundet (starkt mot mekanisk påverkan) Överarbetbar ca 1 dygn/mm Kan ytputsas utan Putsgrund 610 vid ljusa kulörer Kalk-Cementbruk Klass C (CS II) Mineralbaserad lättputs Kulör Naturvit Capatect Vento E Capatect Solid Förpackning 25 kg säck 1000 kg Big-bag Appliceras manuellt eller med maskin Åtgång Ca 1,0-1,1 kg/mm/m 2 PASTÖSA BRUK (KAN ERSÄTTA TORRBRUKEN) ZF-SPACKELBRUK 699 Produktegenskaper/fördelar Fiberförstärkt Diffusionsöppet sd 0,05 m (3mm) Vattenavvisande w 0,05 kg/(m 2 * h0,5) Slaghållfasthet 15 Joule (3mm) Bruksfärdigt armeringsspackel Appliceras manuellt eller med maskin Kulör Beige Capatect Vento E Capatect Original Capatect Solid Används med fördel vid renovering av tunnputsade fasader Förpackning 20 kg burk 600 kg One-Way box Åtgång Ca 1,2 kg/m² per mm skikttjocklek 13

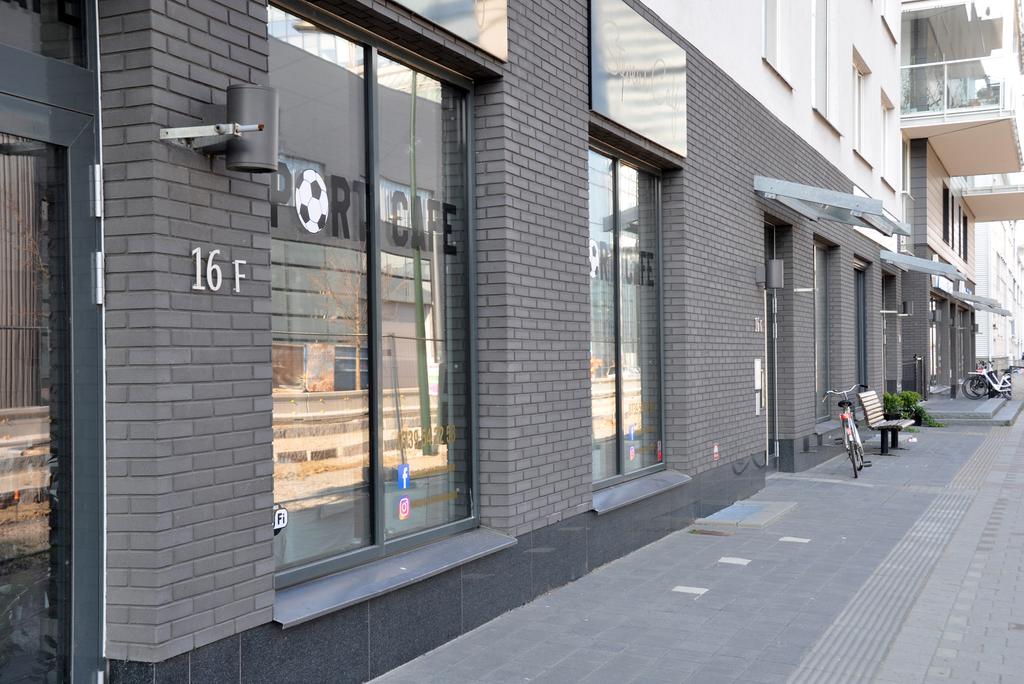

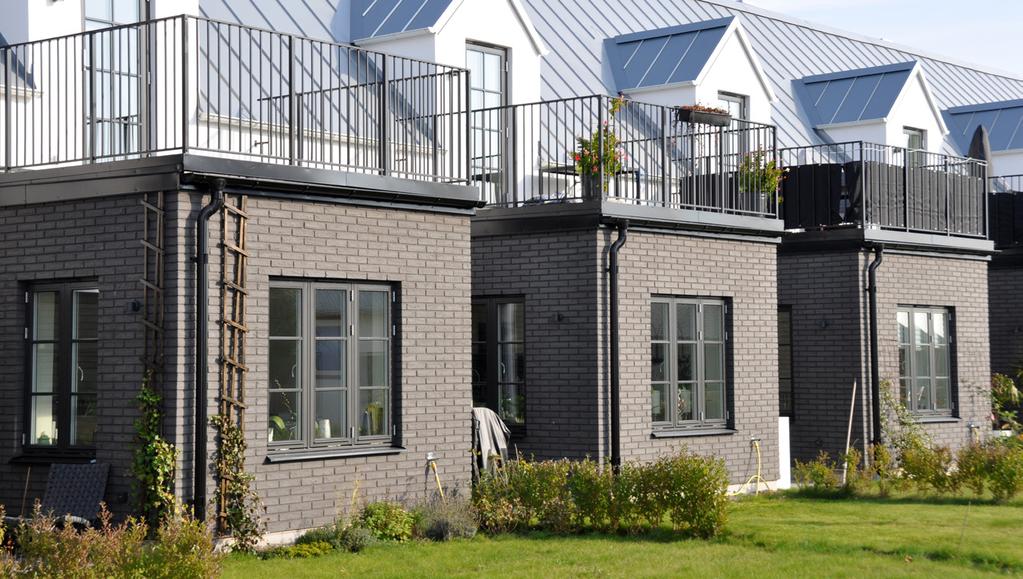

14 YTSKIKT MELDORFER BEKLÄDNADSTEGEL Meldorfer Beklädnadstegel är ett modernt alternativ som uppfyller dagens krav på energieffektivitet utan att förlora boyta. Meldorfer beklädnadstegel tillverkas för hand av högkvalitativa råvaror. Att varje sten är unik ger ett livfullt färgspel till din fasad. Det tunna formatet och den låga vikten gör det till ett utmärkt ytskikt vid tilläggsisolering med Capatect fasadsystem. Appliceras tillsammans med bruksfärdigt Meldorfer 08 Bruk, 25 kg/burk. Systemegenskaper/fördelar Naturliga råvaror Flexibilitet i kulör och form Endast 6 mm tjock Capatect Vento E Capatect Solid Capatect Duo Capatect Original Capatect Mineral 14

15 AMPHISILAN K10 - K30 FASADPUTS Strukturputs baserad på siliconhartsdispersion med god kulörbeständighet. Systemegenskaper/fördelar Håller fasaden torr släpper inte in utifrån kommande fukt Diffussionsöppen släpper ut inifrån kommande fukt Självrengörande yta Finns i stort kulörutbud Åtgång K10 2,0 kg/m2 K15 2,5 kg/m2 K20 3,3 kg/m2 K30 4,5 kg/m2 Capatect Vento E Capatect Solid Capatect Duo Capatect Original Capatect Mineral Förpackning 25 kg AMPHISILAN NQG FASADFÄRG Självrengörande fasadfärg för mineraliska underlag. Systemegenskaper/fördelar Håller fasaden torr släpper inte in utifrån kommande fukt Diffussionsöppen släpper ut inifrån kommande fukt Självrengörande yta Finns i stort kulörutbud Appliceras manuellt eller med maskin Åtgång Capatect Vento E Capatect Solid Capatect Duo Capatect Original Capatect Mineral Förpackning 10 liter 6 m 2 /liter/strykning Vasa Sjukhus i Göteborg, målad med AmphiSilan Fasadfärg redan

16 Caparol är en internationell färgexpert som utvecklar och marknadsför ett komplett sortiment av unika puts- och måleriprodukter av högsta kvalitet. Våra kunniga, engagerade och motiverade medarbetare hjälper och vägleder också varje kund när de planerar sitt projekt. Caparolgruppen är Europas största privatägda färgföretag med verksamhet i över 30 länder. Hos oss finns långt över 100 års samlad erfarenhet kring kvalitetskrav från alla typer av marknader, temperaturer och väderförhållanden. I Sverige ligger huvudkontor, lager och produktion i Göteborg. Med rikstäckande distribution och komplett sortiment är vi idag den självklara partnern till både proffs och privatpersoner när det kommer till måleri. 16 För mer information och kontaktuppgifter: caparol.se
