1 I Tema I Fuktsäkra fasadsystem I Så kan fuktproblemen i regelväggar undvikas Sto rekommenderar tvåstegstätade fasadsystem

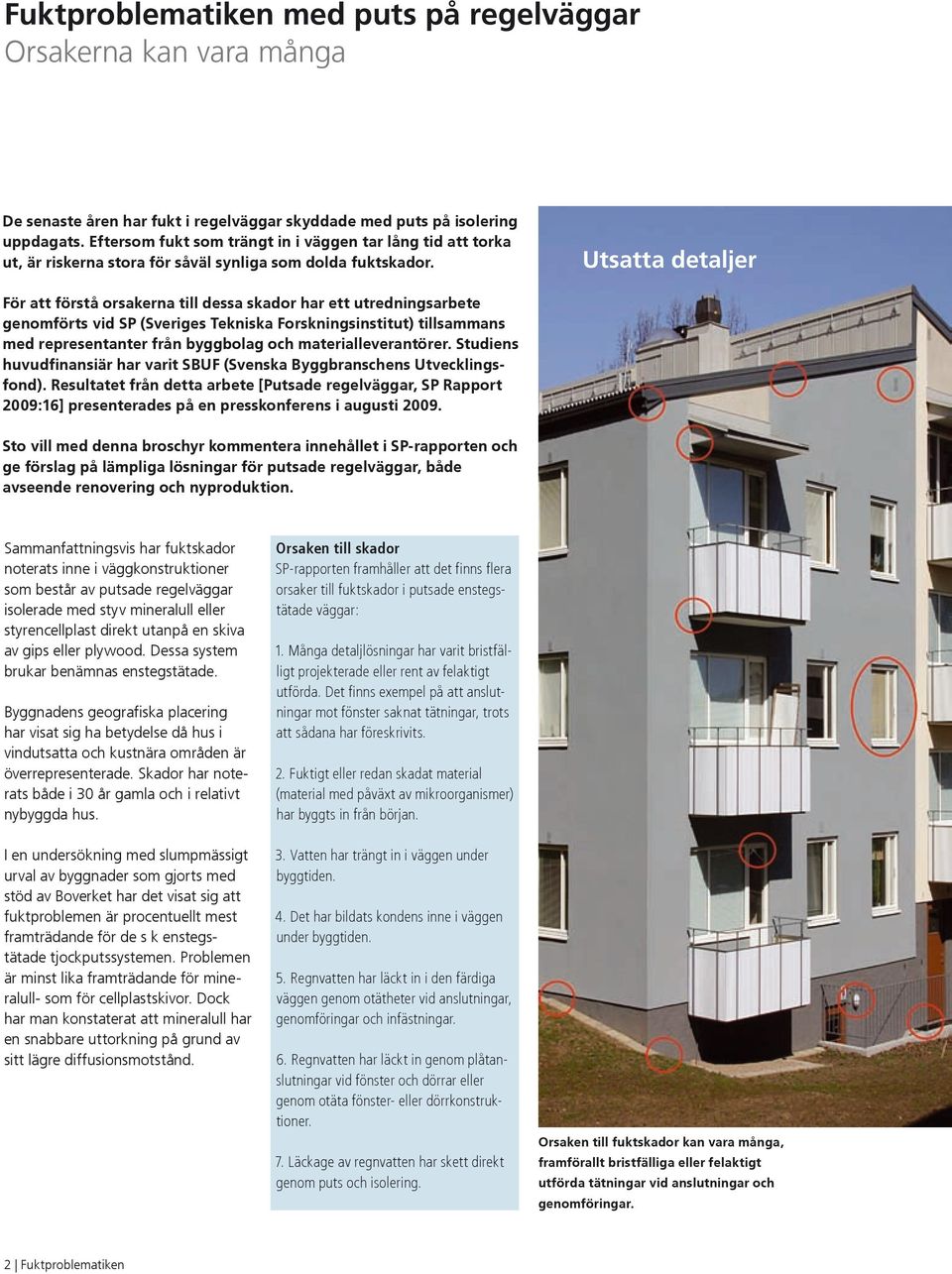

2 Fuktproblematiken med puts på regelväggar Orsakerna kan vara många De senaste åren har fukt i regelväggar skyddade med puts på isolering uppdagats. Eftersom fukt som trängt in i väggen tar lång tid att torka ut, är riskerna stora för såväl synliga som dolda fuktskador. Utsatta detaljer För att förstå orsakerna till dessa skador har ett utredningsarbete genomförts vid SP (Sveriges Tekniska Forskningsinstitut) tillsammans med representanter från byggbolag och materialleverantörer. Studiens huvudfinansiär har varit SBUF (Svenska Byggbranschens Utvecklingsfond). Resultatet från detta arbete [Putsade regelväggar, SP Rapport 2009:16] presenterades på en presskonferens i augusti Sto vill med denna broschyr kommentera innehållet i SP-rapporten och ge förslag på lämpliga lösningar för putsade regelväggar, både avseende renovering och nyproduktion. Sammanfattningsvis har fuktskador noterats inne i väggkonstruktioner som består av putsade regelväggar isolerade med styv mineralull eller styrencellplast direkt utanpå en skiva av gips eller plywood. Dessa system brukar benämnas enstegstätade. Byggnadens geografiska placering har visat sig ha betydelse då hus i vindutsatta och kustnära områden är överrepresenterade. Skador har noterats både i 30 år gamla och i relativt nybyggda hus. I en undersökning med slumpmässigt urval av byggnader som gjorts med stöd av Boverket har det visat sig att fuktproblemen är procentuellt mest framträdande för de s k enstegstätade tjockputssystemen. Problemen är minst lika framträdande för mineralull- som för cellplastskivor. Dock har man konstaterat att mineralull har en snabbare uttorkning på grund av sitt lägre diffusionsmotstånd. Orsaken till skador SP-rapporten framhåller att det finns flera orsaker till fuktskador i putsade enstegstätade väggar: 1. Många detaljlösningar har varit bristfälligt projekterade eller rent av felaktigt utförda. Det finns exempel på att anslutningar mot fönster saknat tätningar, trots att sådana har föreskrivits. 2. Fuktigt eller redan skadat material (material med påväxt av mikroorganismer) har byggts in från början. 3. Vatten har trängt in i väggen under byggtiden. 4. Det har bildats kondens inne i väggen under byggtiden. 5. Regnvatten har läckt in i den färdiga väggen genom otätheter vid anslutningar, genomföringar och infästningar. 6. Regnvatten har läckt in genom plåtanslutningar vid fönster och dörrar eller genom otäta fönster- eller dörrkonstruktioner. 7. Läckage av regnvatten har skett direkt genom puts och isolering. Orsaken till fuktskador kan vara många, framförallt bristfälliga eller felaktigt utförda tätningar vid anslutningar och genomföringar. 2 Fuktproblematiken

3 Fuktsäkra fasaden Bygg bort problemen Hur kan problemen förebyggas? Problem med innesluten fukt och efterföljande skador är ett faktum på flera enskilda byggnader och något som måste åtgärdas. Frågan är hur? Sto Scandinavia AB har lång erfarenhet av putsade fasadsystem. I det följande presenteras förslag på hur man på bästa sätt kan ta hand om redan skadade väggar och hur man förebygger fukt i framtida väggkonstruktioner. Åtgärder för befintliga väggar Inventering och fortlöpande inspektion Är man ägare till en fastighet med putsad enstegstätad fasad på regelstomme och misstänker problem med fukt, ska man genomföra en inventering. Inventeringen bör utföras av en fackmässigt kunnig skadeutredare. Även om man ej noterat problem med fukt, kan det vara lämpligt att årligen följa upp sin fastighet för att undvika framtida problem. Här koncentreras inspektionen då till speciellt utsatta detaljer och genomföringar. Vid förhöjda fuktvärden Om man vid inventering uppmärksammar förhöjda fuktvärden, ska en okulär inspektion utföras genom att man öppnar upp befintligt system. Detta för att kunna konstatera skadans omfattning. Om bakomliggande stom- och skivmaterial är mögelangripet ska det bytas ut, lämpligen mot fukttåliga och mögelresistenta material. Om skadan endast är lokal, t ex i anslutning till en genomföring eller ett fönster, åtgärdas även skadan lokalt samt skadat material i stommen byts ut. Man ska skapa ett partiellt tvåstegstätat system, vilket kortfattat innebär att eventuellt framtida vatten som kommer in kan ledas ut. I ritningen nedan visas en principlösning på hur ett partiellt tvåstegstätat system kan utföras kring fönster. Ombyggnad av hel vägg Om däremot större partier är skadade måste hela väggen byggas om. Det är viktigt att ett hållbart byggnadssätt tillämpas och att putsade isolerade enstegstätade system undviks på regelväggar. För ombyggnad av hel vägg rekommenderar Sto de tvåstegstätade dränerade systemen StoGuard Mineral/StoGuard Vario eller det ventilerade fasadsystemet StoVentec. Åtgärder för nya väggar Hur ska man då bygga för att undvika onödiga problem med fuktskador i framtiden? En självklar förutsättning är att man använder torra byggmaterial samt skyddar väggkonstruktionen under byggtiden. I rapporten [SP Rapport 2009:16] diskuteras tre konstruktionsprinciper för putsade regelväggar som, med väl genomtänkta och utförda detaljer, alla har visat sig fungera vid provning i laboratorium. Dessa principer är: 1. Putsad, tvåstegstätad, dränerad vägg med tåliga material och väl utförda detaljer typ StoGuard Mineral/StoGuard Vario. 2. Putsad, tvåstegstätad, dränerad och ventilerad vägg med tåliga material och väl utförda detaljer typ StoVentec. 3. Putsad, modifierad, enstegstätad vägg med tåliga material och väl utförda detaljer typ StoTherm Mineral/ StoTherm Ecoroc. Dessa system beskrivs kortfattat i nästa avsnitt. Till vänster: Om läckage uppstått i ett enstegstätat system vid fönsteranslutning, kan detta lösas med partiell tvåstegstätning runt fönstret, där eventuellt inträngande vatten kan ledas ut. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Fuktsäkra fasaden 3

4 Robusta och fuktsäkra system för putsade regelväggar Välj dränerat samt lufttätt eller ventilerat 1. Putsad, tvåstegstätad, dränerad vägg med tåliga material och väl utförda detaljer Denna konstruktion består av puts på isolering, dräneringsspalt, fuktskydd, vindskyddsskiva, värmeisolering mellan slitsade plåtreglar, tätskikt och gipsskiva. Principen är att vatten ska kunna dräneras ut i dräneringsspalten som inte är ventilerad utan bara öppen nedtill så att vatten kan rinna ut. Vindskyddsskivan skyddas med ett lufttätt och vattentätt men diffusionsöppet fuktskydd. Som isoleringsmaterial kan både mineralull och cellplast väljas. Våra dränerade och lufttäta fasadisolersystem StoGuard Mineral och StoGuard Vario har utprovats av SP (Sveriges Tekniska Forskningsinstitut) vad gäller regntäthet. Provningarna visar tydligt att såväl stomme som öppningar, exempelvis fönster och dörrar, hålls torra. Läs mer om testresultaten på vår hemsida Som stombeklädnad förespråkar SP en skiva av fukttåligt material. Sto rekommenderar då den oorganiska glasfiberförstärkta byggskivan StoEco Board. De system Sto rekommenderar som är utformade enligt denna princip är StoGuard Mineral och StoGuard Vario, se ritningar till höger. Sto-koncernen har i USA och Kanada under ca 10 års tid använt ett lufttätt och vattenavvisande stomskydd (StoGuard) som dränerar 99% av det inträngande vattnet inom några minuter. Resterande del ventileras ut genom ångdiffusion. Ett hus korrekt applicerat med StoGuard Målningssystem kan bli både tätt mot fritt vatten och helt lufttätt, samtidigt som det är diffusionsöppet. StoGuard Målningssystem appliceras innan fönster och dörrar monteras. Vid anslutningar och genomföringar görs förstärkningar eftersom det är detaljer som kräver extra noggrannhet. Då StoGuard är ett infärgat målningssystem, som ska täcka hela stombeklädnaden, kan resultatet efter applicering enkelt inspekteras med blotta ögat. Fullskaleprov har visat att extremt god lufttäthet och vattenavvisning på den yttre delen av stommen uppnås. Utanpå StoGuard Målningssystem monteras isolering med en dränerande luftspalt StoGuard Mineral fasadsystem: 1 Väggstomme 2 Stomskydd 3 Klisterbruk 4 Isolering av mineralull 5 Ev. infästning 6 Armeringsputs 7 Armeringsväv 8 Ev. primer (ej avbildad) 9 Ytputs/ Slutbeläggning StoGuard Vario fasadsystem: 1 Väggstomme 2 Stomskydd 3 Klisterbruk 4 Isolering av cellplast 5 Ev. infästning (ej avbildad) 6 Armeringsputs 7 Armeringsväv 8 Ev. primer 9 Ytputs/ Slutbeläggning StoGuard är ett målningssystem som appliceras direkt på den yttre skivan som är monterad på regelstommen. Ytan blir fogfri, dvs helt fri från skruvskallar, skivskarvar etc som normalt finns på en regelvägg. Vidare tätas spalten mellan fönster och stomme i två steg för att minimera risken för att fukt tränger in. Det är enkelt att med blotta ögat upptäcka felställen innan väggen isoleras. 4 Robusta och fuktsäkra system Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

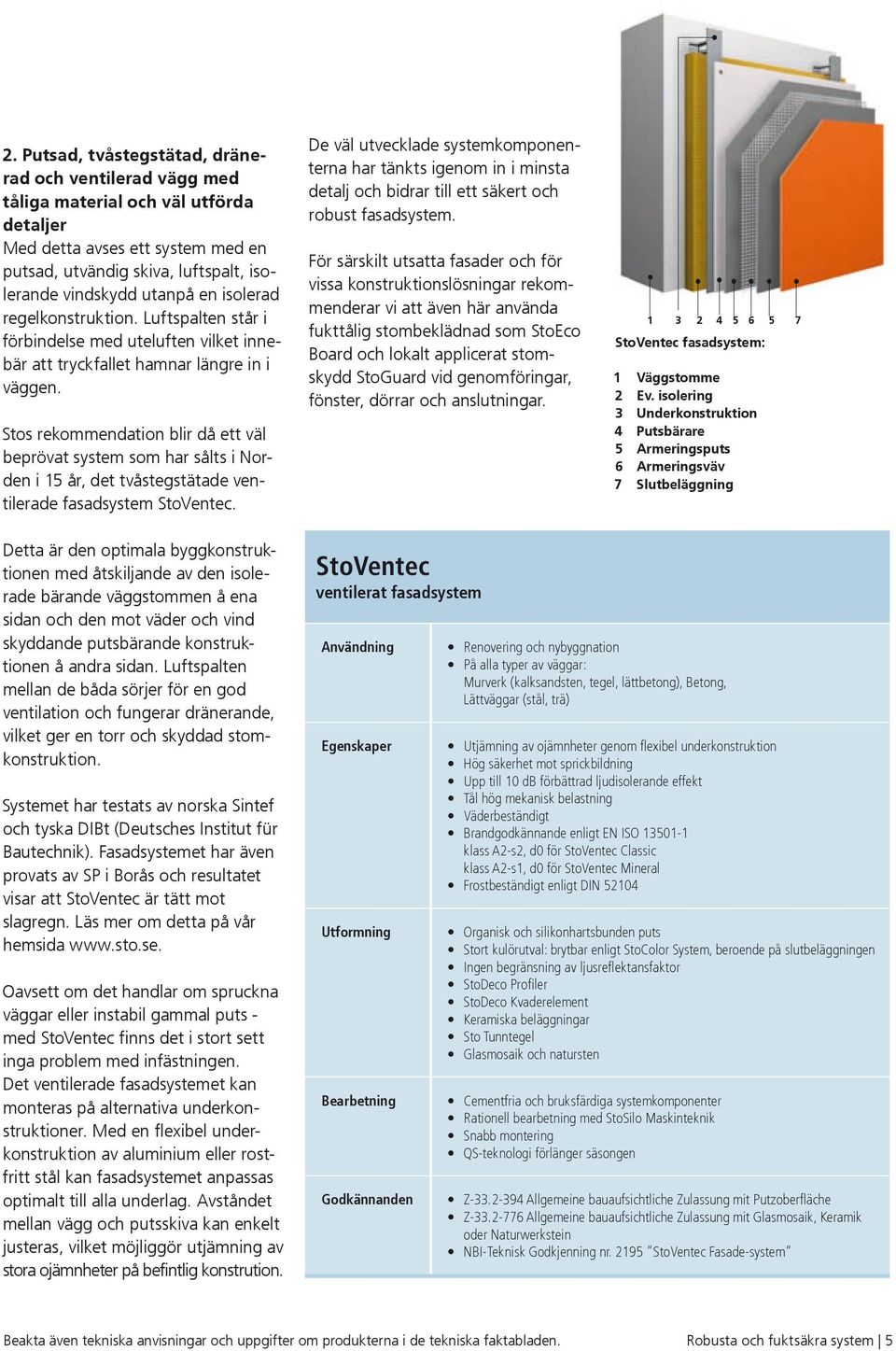

5 2. Putsad, tvåstegstätad, dränerad och ventilerad vägg med tåliga material och väl utförda detaljer Med detta avses ett system med en putsad, utvändig skiva, luftspalt, isolerande vindskydd utanpå en isolerad regelkonstruktion. Luftspalten står i förbindelse med uteluften vilket innebär att tryckfallet hamnar längre in i väggen. Stos rekommendation blir då ett väl beprövat system som har sålts i Norden i 15 år, det tvåstegstätade ventilerade fasadsystem StoVentec. De väl utvecklade systemkomponenterna har tänkts igenom in i minsta detalj och bidrar till ett säkert och robust fasadsystem. För särskilt utsatta fasader och för vissa konstruktionslösningar rekommenderar vi att även här använda fukttålig stombeklädnad som StoEco Board och lokalt applicerat stomskydd StoGuard vid genomföringar, fönster, dörrar och anslutningar StoVentec fasadsystem: 1 Väggstomme 2 Ev. isolering 3 Underkonstruktion 4 Putsbärare 5 Armeringsputs 6 Armeringsväv 7 Slutbeläggning 7 Detta är den optimala byggkonstruktionen med åtskiljande av den isolerade bärande väggstommen å ena sidan och den mot väder och vind skyddande putsbärande konstruktionen å andra sidan. Luftspalten mellan de båda sörjer för en god ventilation och fungerar dränerande, vilket ger en torr och skyddad stomkonstruktion. Systemet har testats av norska Sintef och tyska DIBt (Deutsches Institut für Bautechnik). Fasadsystemet har även provats av SP i Borås och resultatet visar att StoVentec är tätt mot slagregn. Läs mer om detta på vår hemsida Oavsett om det handlar om spruckna väggar eller instabil gammal puts - med StoVentec finns det i stort sett inga problem med infästningen. Det ventilerade fasadsystemet kan monteras på alternativa underkonstruktioner. Med en flexibel underkonstruktion av aluminium eller rostfritt stål kan fasadsystemet anpassas optimalt till alla underlag. Avståndet mellan vägg och putsskiva kan enkelt justeras, vilket möjliggör utjämning av stora ojämnheter på befintlig konstrution. StoVentec ventilerat fasadsystem Användning Egenskaper Utformning Bearbetning Godkännanden Renovering och nybyggnation På alla typer av väggar: Murverk (kalksandsten, tegel, lättbetong), Betong, Lättväggar (stål, trä) Utjämning av ojämnheter genom flexibel underkonstruktion Hög säkerhet mot sprickbildning Upp till 10 db förbättrad ljudisolerande effekt Tål hög mekanisk belastning Väderbeständigt Brandgodkännande enligt EN ISO klass A2-s2, d0 för StoVentec Classic klass A2-s1, d0 för StoVentec Mineral Frostbeständigt enligt DIN Organisk och silikonhartsbunden puts Stort kulörutval: brytbar enligt StoColor System, beroende på slutbeläggningen Ingen begränsning av ljusreflektansfaktor StoDeco Profiler StoDeco Kvaderelement Keramiska beläggningar Sto Tunntegel Glasmosaik och natursten Cementfria och bruksfärdiga systemkomponenter Rationell bearbetning med StoSilo Maskinteknik Snabb montering QS-teknologi förlänger säsongen Z Allgemeine bauaufsichtliche Zulassung mit Putzoberfläche Z Allgemeine bauaufsichtliche Zulassung mit Glasmosaik, Keramik oder Naturwerkstein NBI-Teknisk Godkjenning nr StoVentec Fasade-system Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Robusta och fuktsäkra system 5

6 Enstegstätade fasadsystem Fungerar utmärkt på tunga stommar 3. Putsad, modifierad, enstegstätad vägg med tåliga material och väl utförda detaljer Den tredje konstruktionen som nämns i SPs rapport om putsade regelväggar kräver att de tidigare vanligaste konstruktionerna modifieras och utvecklas, dvs att lämpliga, fukttåliga material används och framförallt att detaljlösningarna genomarbetas så att de blir fuktsäkra. Detta innebär i praktiken att en fuktsäker och mögelresistent stombeklädnad ska användas. Som isoleringsskiva rekommenderas mineralull. Som putssystem kan alternativt ett 20 mm hydrofilt putsskikt (tjockputs) användas eller mer än 8 mm hydrofobt putsskikt. För båda gäller att de ska ha goda uttorkningsmöjligheter, vara diffusionsöppna. När det gäller detaljlösningar i detta system ska de utformas fuktsäkert, vilket innebär i praktiken tvåstegstätade lösningar, där eventuellt inkommande vatten kan ledas tillbaka ut på fasadytan. Sto kan även här erbjuda två system som motsvarar den modifierade enstegstätade väggen, StoTherm Ecoroc och StoTherm Mineral, med erfoderliga anslutningsdetaljer, monterade på den oorganiska fukt- och mögelresistenta stombeklädnadsskivan StoEco Board. Risk för läckage Sto anser dock att putsade enstegstätade regelväggar, även de modifierade systemen, är riskfyllda. Skulle sprickor, skador eller felaktigt utförda infästningar uppstå finns stor risk att vatten som kommit in bakom det enstegstätade systemet rinner på stombeklädnaden och förs in i stommen via skiv- och bjälklagsskarvar, där tvåstegstätning saknas. Systemet är också känsligt för inbyggd fukt t ex orsakad av bristfälligt väderskydd under uppförandet. För partiella lagningar på tidigare utförda enstegstätade väggar, där skador har uppkommit lokalt på grund av bristande detaljlösningar, t ex kring fönster, dörrar mm lämpar sig denna tredje metod dock väl. Detta beskrevs tidigare i denna broschyr under rubriken "Åtgärder för befintliga väggar". För att förhindra framtida fuktskador rekommenderar Sto att konstruktioner med regelväggar av trä eller stål byggs med tvåstegstätad fasadlösning. Inga problem på tunga stommar På murverk, betong eller andra massiva stommar är dock enstegstätade putsfasader en robust och fuktsäker lösning, där både cellplast och mineralull kan användas utan problem. Detta förutsätter självklart att våra systembeskrivningar följs och våra anslutningsdetaljer används. CE-märkta enstegstätade fasadsystem Statens Planverk, nuvarande Boverket, utfärdade de första typgodkännandebevisen för enstegstätade fasadisoleringssystem från Sto. Under hela 1990-talet uppdaterades dessa av Boverket. I och med Sveriges medlemskap i EU övergick typgodkännandebevisen till CE-märkning av putsade fasadisoleringssystem. Numer finns över 300 giltiga ETAs (European Technical Approvals) för enstegstätade fasadisoleringssystem i Europa som utfärdas av EOTA (European Organisation for Technical Approvals). Sto har f n 19 fasadisoleringssystem godkända av EOTA samt f n 8 system under utprovning. Nedan: Exempel på 2D-ritning och 3D-vy, som Sto kan bistå med. 6 Enstegstätade fasadsystem Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen.

7 Framtidens fasadsystem På väg mot plusenergihus Systemleverantören Sto Som systemleverantör håller vi kontinuerligt seminarier och utbildningar om våra produkter och system. Detta för att projektörer och entreprenörer ska välja rätt materialkombinationer till sina byggprojekt. På vår hemsida finns det systembeskrivningar att ladda ner samt ritningar för detaljlösningar kring plåtanslutningar, genomföringar och fönster mm. Vi kan även bistå med 3D-vyer för de anslutningar som kan vara svåra att se på de ordinarie 2D-ritningarna. Se bild på sidan 6. Viktigt att notera är att hur de slutgiltiga konstruktionslösningarna utformas samt hur utförandet sker på byggarbetsplats ligger med gällande byggregler utanför vår kontroll och ansvarsområde. Energieffektivitet Torra väggar är varma väggar. Valet av tjocklek på den yttre isolerskivan påverkar inte bara isoleringsvärdet utan ger också en torrare och säkrare miljö för väggstommen. Med fuktoch lufttätt stomskydd, fasadisoleringssystem och hydrofoba vattenavvisande ytputser från Sto sparar du både pengar och minskar onödiga koldioxidutsläpp i miljön. Även passivhusstandard kan uppnås med våra system. Ovan: En av Stos senaste innovationer, StoVerotec Photovoltaic, ett luftat fasadsystem som skyddar och gestaltar fasaden samtidigt som den alstrar ström. Produktutveckling och framtid Sto arbetar kontinuerligt med förbättring och utveckling av system och detaljer. Den senaste innovationen är att ett litet kraftverk byggs in i det luftade fasadsystemet StoVerotec Photovoltaic. Luftspalten mellan väderskyddet och den bakomliggande väggen utnyttjas för att dölja anslutningar till modulen som alstrar ström ur solljuset. När husen väl isolerats maximalt och uppnått passivhusstandard, är detta ett steg mot nästa nivå, ett plusenergihus. Ett hus som alstrar mer energi än det förbrukar. För att få mer information om våra fuktsäkra och energieffektiva fasadlösningar, kontakta din lokala Storepresentant, maila till: kundkontakt@stoeu.com eller besök vår hemsida Till höger: Fasaden är fotograferad med värmekamera. Den röda färgen signalerar värmeförlust. Den högra delen av huset har ingen fasadisolering. Den blå färgen på väggarna visar att det knappast går någon värme förlorad. Husets vänstra sida är optimalt isolerad med ett fasadsystem från Sto. Beakta även tekniska anvisningar och uppgifter om produkterna i de tekniska faktabladen. Framtidens fasadsystem 7
