1 Knauf Fasadsystem 090/05 Anvisning för hustillverkare Montage av AQUAPANEL Outdoor på stående träläkt Be certain, choose AQUAPANEL yttervägg

2 Innehåll Montageanvisning Knauf Fasadsystem AQUAPANEL Outdoor på enkel träläkt AQUAPANEL Outdoor ventilerat fasadsystem med puts Hantering av AQUAPANEL Outdoor...5 Montage av AQUAPANEL Outdoor Böjning av AQUAPANEL Outdoor... 6 Montage av läkt... 7 Montage av skiva... 8 Element och blockskarvar... 9 Detaljer och anslutningar Sockelanslutning/Ytterhörn... 0 Innerhörn/Innerhörn med vertikal rörelsefog... Vertikal rörelsefog/horisontell rörelsefog... Underkant fönster... 3 Sida fönster/ovankant fönster ventilerad... 4 Ovankant fönster oventilerad/takfot... 5 Anslutning tak mot fasad/anslutning mot träfasad... 6 Rörsvep/Galler/Ventil/Elrör/Markis/Tung infästning... 7 Elrör/Markis/Tung infästning... 8 Montage av Knauf Fogband...9 Bockningsanvisning av fönsterbleck... 0 Bockningsanvisning av överbleck... 3 Spackling och armering Produktöversikt

3 AQUAPANEL Outdoor Ventilerat fasadsystem med puts Viktigt! Denna anvisning är i första hand avsedd för hustillverkare som monterar Aquapanel Outdoor på stående träläkt upp till två våningar. För montering på dubbel träläkt eller Knauf ventilerad stålläkt VFL, kontakta teknisk support för råd och anvisning. Ventilation/tryckutjämning i höghus Byggnader med fler än två våningar skall förses med extra luftinsläpp. Detta görs i överkant av alla fönster (se detalj K. P F 37). Det extra luftinsläppet säkerställer bra tryckutjämning samt ger förbättrad luftgenomströmning och fukttransport.. Bakomliggande konstruktion Ansvarig konstruktör måste beakta och säkerställa att rörelser från stommen inte överförs till Aquapanel-skivorna. Underlag för beklädnad eller puts ska vara torrt, plant och jämnt. Underlag för böjd yta ska ha angiven form. I övrigt hänvisas till AMA Hus kap. LBS. Montera alltid skivan mot läkt som ger ordentlig ventilation/tryckutjämning bakom skivan. Ventilationsspalten skall vara öppen upptill och nedtill så att god luftgenomströmning sker. I skivans underkant, vid sockel, och ovanför fönster skall eventuell fukt ledas bort med beslag, se detaljerna K.P F 37, K.P F 03 samt K.P F 40. Vid höga byggnader och utsatta lägen bör läktens dimension och materialval, c/c avstånd samt infästning beräknas specifikt av konstruktör. Kontakta Knauf för samråd. Detalj K.P F 03 Luftinsläpp vid sockel Detalj K.P F 37 Luftutsläpp vid tak Detalj K.P F 07 Extra luftinsläpp över fönster i byggnader med fler än två våningar _ 3

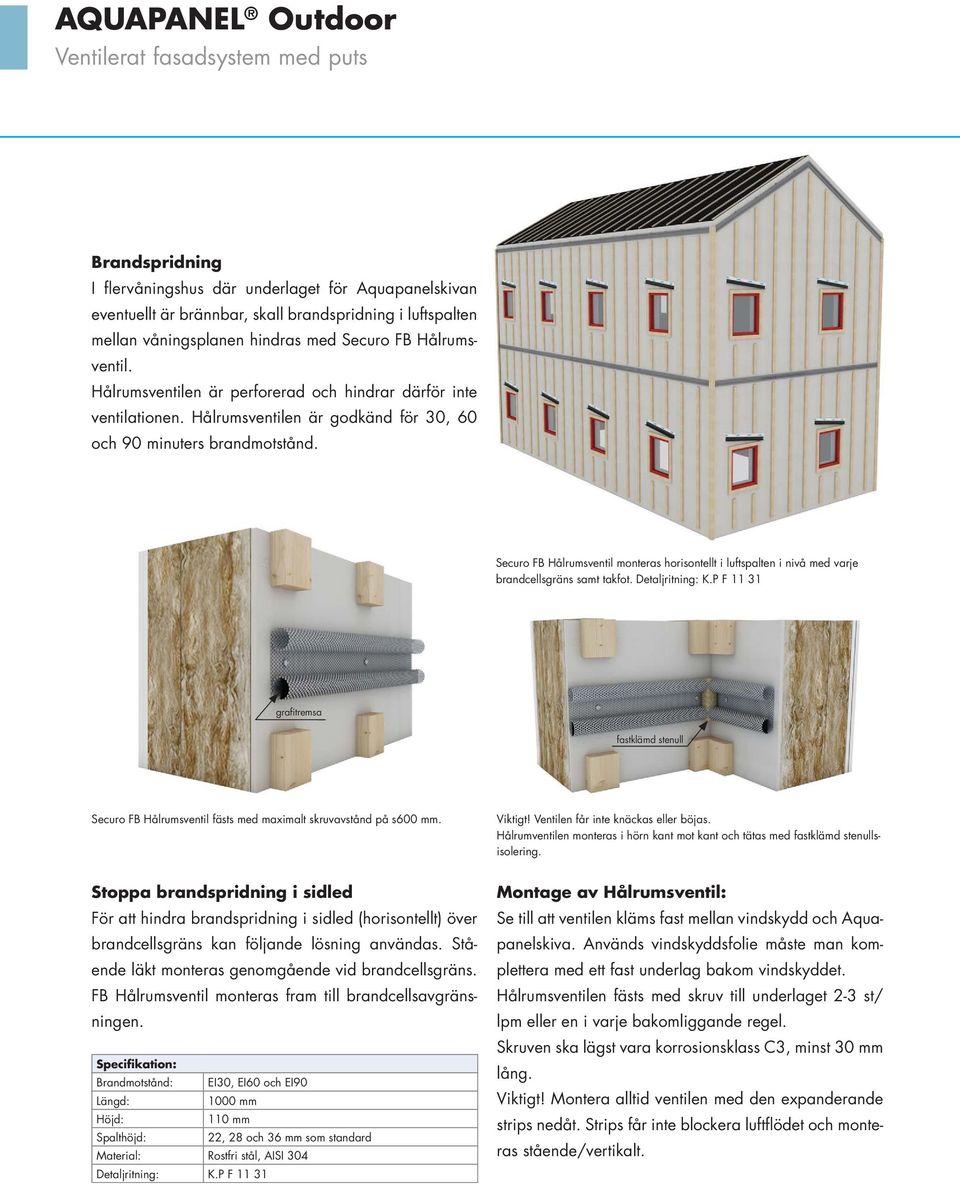

4 AQUAPANEL Outdoor Ventilerat fasadsystem med puts Brandspridning I flervåningshus där underlaget för Aquapanelskivan eventuellt är brännbar, skall brandspridning i luftspalten mellan våningsplanen hindras med Securo FB Hålrumsventil. Hålrumsventilen är perforerad och hindrar därför inte ventilationen. Hålrumsventilen är godkänd för 30, 60 och 90 minuters brandmotstånd. Securo FB Hålrumsventil monteras horisontellt i luftspalten i nivå med varje brandcellsgräns samt takfot. Detaljritning: K.P F 3 grafitremsa fastklämd stenull Securo FB Hålrumsventil fästs med maximalt skruvavstånd på s600 mm. Viktigt! Ventilen får inte knäckas eller böjas. Hålrumventilen monteras i hörn kant mot kant och tätas med fastklämd stenullsisolering. Stoppa brandspridning i sidled För att hindra brandspridning i sidled (horisontellt) över brandcellsgräns kan följande lösning användas. Stående läkt monteras genomgående vid brandcellsgräns. FB Hålrumsventil monteras fram till brandcellsavgränsningen. Specifikation: Brandmotstånd: EI30, EI60 och EI90 Längd: 000 mm Höjd: 0 mm Spalthöjd:, 8 och 36 mm som standard Material: Rostfri stål, AISI 304 Detaljritning: K.P F 3 Montage av Hålrumsventil: Se till att ventilen kläms fast mellan vindskydd och Aquapanelskiva. Används vindskyddsfolie måste man komplettera med ett fast underlag bakom vindskyddet. Hålrumsventilen fästs med skruv till underlaget -3 st/ lpm eller en i varje bakomliggande regel. Skruven ska lägst vara korrosionsklass C3, minst 30 mm lång. Viktigt! Montera alltid ventilen med den expanderande strips nedåt. Strips får inte blockera luftflödet och monteras stående/vertikalt.

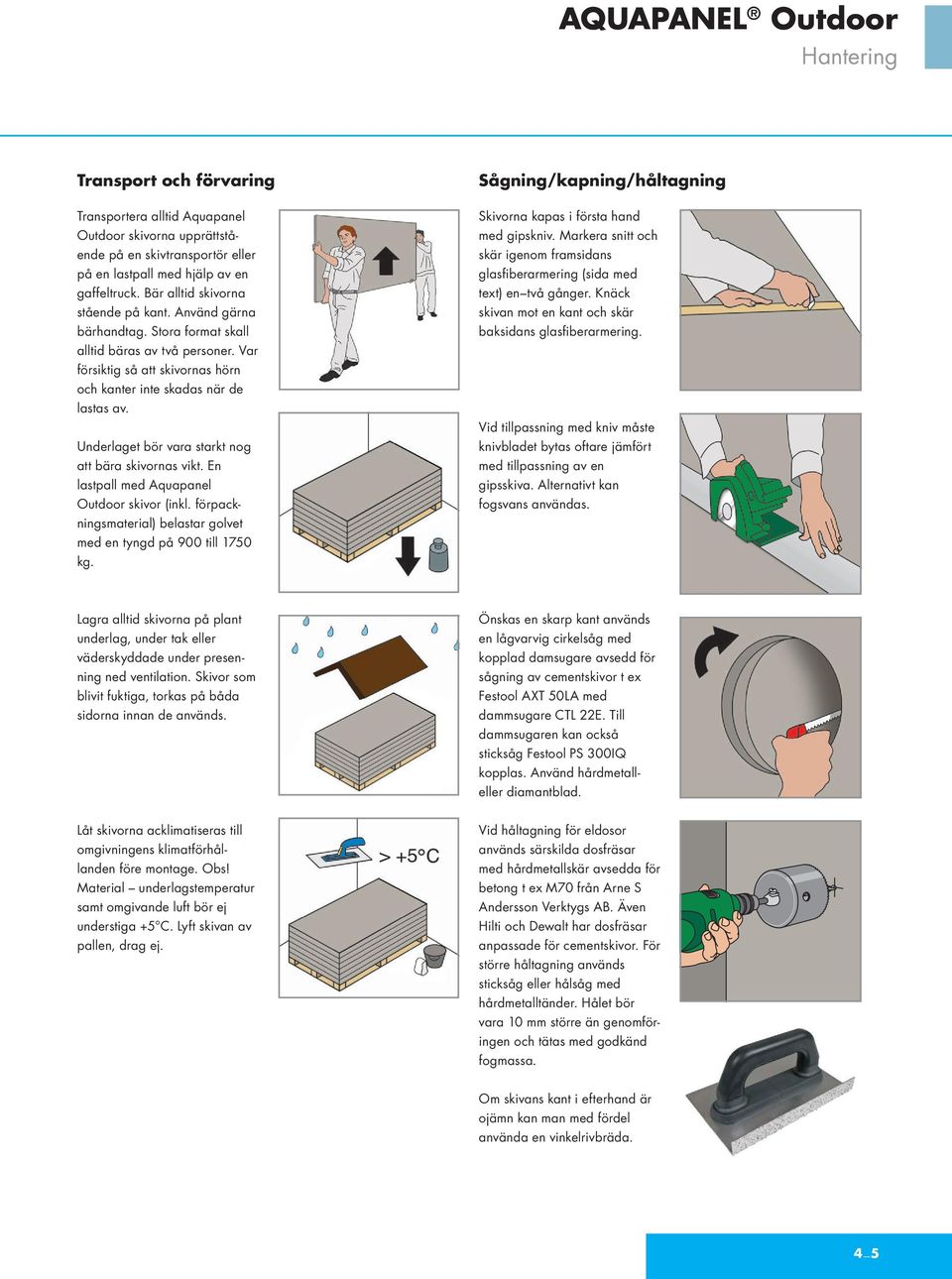

5 AQUAPANEL Outdoor Hantering Transport och förvaring Transportera alltid Aquapanel Outdoor skivorna upprättstående på en skivtransportör eller på en lastpall med hjälp av en gaffeltruck. Bär alltid skivorna stående på kant. Använd gärna bärhandtag. Stora format skall alltid bäras av två personer. Var försiktig så att skivornas hörn och kanter inte skadas när de lastas av. Underlaget bör vara starkt nog att bära skivornas vikt. En lastpall med Aquapanel Outdoor skivor (inkl. förpackningsmaterial) belastar golvet med en tyngd på 900 till 750 kg. Sågning/kapning/håltagning Skivorna kapas i första hand med gipskniv. Markera snitt och skär igenom framsidans glasfiberarmering (sida med text) en två gånger. Knäck skivan mot en kant och skär baksidans glasfiberarmering. Vid tillpassning med kniv måste knivbladet bytas oftare jämfört med tillpassning av en gipsskiva. Alternativt kan fogsvans användas. Lagra alltid skivorna på plant underlag, under tak eller väderskyddade under presenning ned ventilation. Skivor som blivit fuktiga, torkas på båda sidorna innan de används. Önskas en skarp kant används en lågvarvig cirkelsåg med kopplad damsugare avsedd för sågning av cementskivor t ex Festool AXT 50LA med dammsugare CTL E. Till dammsugaren kan också sticksåg Festool PS 300IQ kopplas. Använd hårdmetalleller diamantblad. Låt skivorna acklimatiseras till omgivningens klimatförhållanden före montage. Obs! Material underlagstemperatur samt omgivande luft bör ej understiga +5 C. Lyft skivan av pallen, drag ej. Vid håltagning för eldosor används särskilda dosfräsar med hårdmetallskär avsedda för betong t ex M70 från Arne S Andersson Verktygs AB. Även Hilti och Dewalt har dosfräsar anpassade för cementskivor. För större håltagning används sticksåg eller hålsåg med hårdmetalltänder. Hålet bör vara 0 mm större än genomföringen och tätas med godkänd fogmassa. Om skivans kant i efterhand är ojämn kan man med fördel använda en vinkelrivbräda. 4_ 5

6 Montage av AQUAPANEL Outdoor Böjning av AQUAPANEL Outdoor Böjning av AQUAPANEL Outdoor Stommen byggs upp av trä eller stålregel i önskad form med ett regelavstånd enligt tabellen nedan. Före montering förbockas skivan i torrt tillstånd. saknas bild saknas bild Böjning av hela skivor Regelavstånd max 400 mm Böjning av remsor Regelavstånd max 300 mm Skivbredd/remsor Minsta radie Max regelavstånd 900 x 00 mm 3000 mm 400 mm 300 x 00 mm 000 mm 300 mm Förböj skivan innan montering. Fixera ena änden samtidigt som skivan böjes fram och tillbaka med andra änden. På så sätt bryts skivans kärna och blir därmed flexibel och kan böjas till önskad radie. Det kan förekomma små fina revor i ytan dessa påverkar inte skivans egenskaper. De böjda skivorna monteras på vägg enligt samma princip som raka skivor. Remsor kan beställas färdigkapade från fabrik eller skärs till av hela skivor.

7 Montage av AQUAPANEL Outdoor Montage av läkt Montage av läkt: Montera träläkten utanpå vindskyddet. Träläkten fästs i väggstommen med ett maximalt centrumavstånd på s600 mm. Träläkten fästs enligt tabell. Runt fönster monteras extra läkt som stöd för fönstersmygar. Vertikala läkt skall inte gå ända fram till fönsterramen utan avslutas ca 50 mm från fönsterramens kant. Vid oventilerade fönster- och dörröppningar monteras en snedställd drivvattenprofil (vinkelprofil) över öppningen för att leda bort eventuell fukt. Drivvattenprofilens djup anpassas efter läkt-tjocklek. Säkerställ stabilt underlag för eftermonterade Aquapanelremsor i vertikala och horisontella blockskarvar. min 00 mm min 50 mm Runt öppningar monteras extra stöd för skivorna och fönstersmygar. Vid sockel och övriga öppningar i luftspalten montera skydd mot möss och andra skadeinsekter, förslagsvis VHU 7/eller Knauf Musband. Minimum krav för skruv och spik Träläkt x 70 mm Varmförzinkad spik 3,4x00 mm Träläkt 8 x 70 mm Dubbla spik i varje infästningspunkt max s600 mm Knauf Musband Varmförzinkad pappspik >0 mm Securo FB Hålrumsventil Skruv korrosionsklass C3 >30 mm VHU 7/ Skruv korrosionsklass C3 >30 mm Plåtbleck och andra utvändiga plåtar Skruv i rostfritt stål.430 enligt SS-EN :005 6_ 7

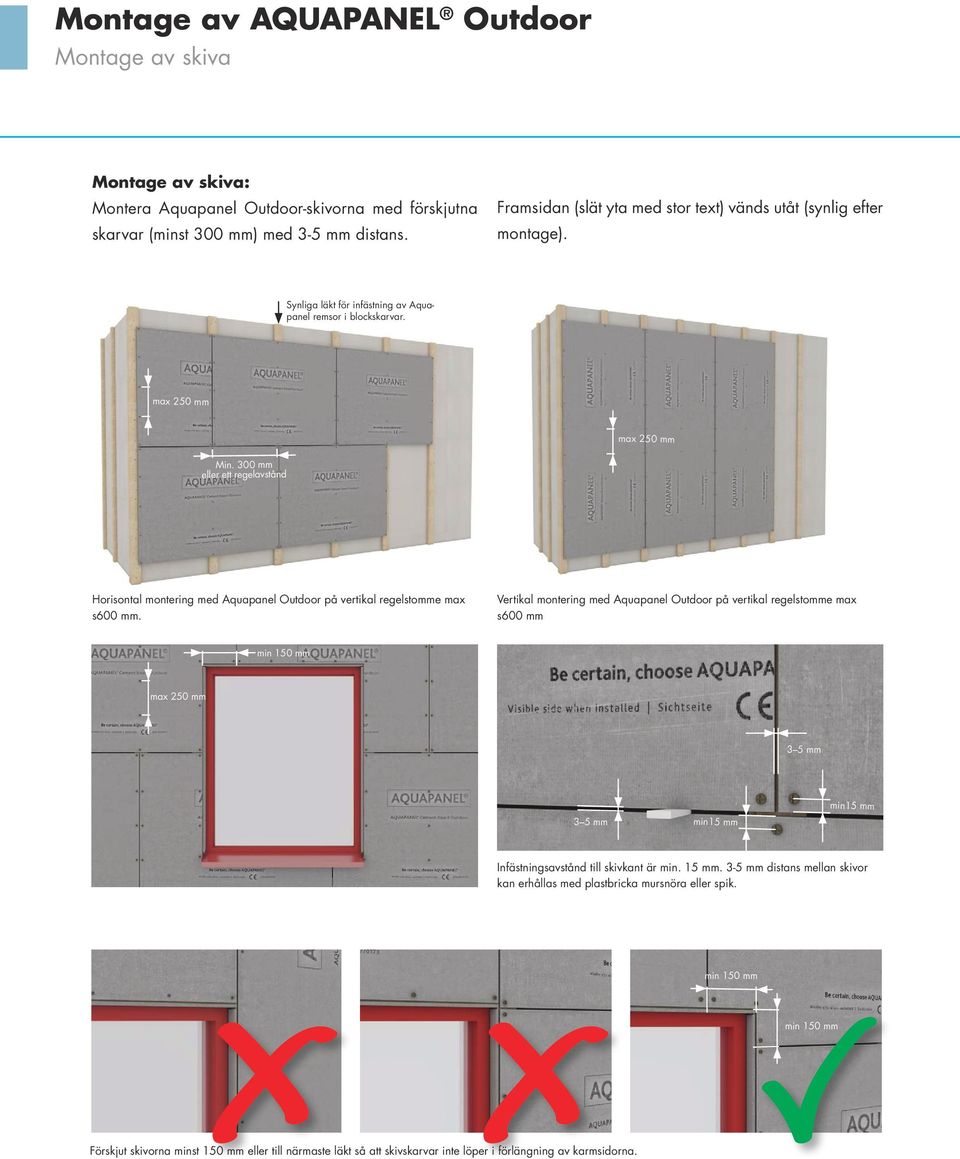

8 Montage av AQUAPANEL Outdoor Montage av skiva Montage av skiva: Montera Aquapanel Outdoor-skivorna med förskjutna skarvar (minst 300 mm) med 3-5 mm distans. Framsidan (slät yta med stor text) vänds utåt (synlig efter montage). Synliga läkt för infästning av Aquapanel remsor i blockskarvar. max 50 mm max 50 mm Min. 300 mm eller ett regelavstånd Horisontal montering med Aquapanel Outdoor på vertikal regelstomme max s600 mm. Vertikal montering med Aquapanel Outdoor på vertikal regelstomme max s600 mm min 50 mm max 50 mm 3 5 mm 3 5 mm min5 mm min5 mm Infästningsavstånd till skivkant är min. 5 mm. 3-5 mm distans mellan skivor kan erhållas med plastbricka mursnöra eller spik. min 50 mm min 50 mm Förskjut skivorna minst 50 mm eller till närmaste läkt så att skivskarvar inte löper i förlängning av karmsidorna.

9 Montage av AQUAPANEL Outdoor Element- och blockskarvar Element- och blockskarvar: Alla blockskarvar kläs med Aquapanel-remsor, skivorna monteras med förskjutna skarvar (minst 300 mm). Skivorna fästs med Aquapanel Maxiskruv max s50 mm till underlaget. Distans mellan skivorna 3 5 mm. Distans upp till 5 mm kan tillåtas men måste vara understödd och spacklas i två omgångar med minst ett dygns mellanrum. Om springan är större än 5 mm skall Aquapanel-remsa fällas in. Se anvisning på Min. 300 mm eller ett regelavstånd Skivorna fästs mot stommen enligt följande: Skruv: Maxiskruv max s50 mm längs kanter samt inne på skivan Spik: Rostfri 40 mm ringspik typ Kartro IN040RRKHN IN 40x. max s50 mm längs kanter samt inne på skivan. Klammer: Rostfri klammer typ Haubold SD 9050 eller Senco N7BGA, x 38 mm max s50 mm längs kanter och 75 mm inne på skivan. Anmärkning: På byggarbetsplats skruvas alltid block och elementskarvar med Aquapanel Maxiskruv 39 mm. 8_ 9

10 Detaljer och anslutningar Sockelanslutning/Ytterhörn Sockelanslutning Syllpappremsa. Vindsskyddsskiva Weatherboard.0 alt. vindskyddsfolie 3. Sockelplåt* 4. Knauf Musband 5. Vertikal träläkt max s 600 mm 6. Aquapanel Outdoor 7. Aquapanel Outdoor Regndroppskant 8. Putssystem Detaljritning: K.P F 03 Ytterhörn Detaljritning: K.P F 33. Vindsskyddsskiva Weatherboard.0 alt. vindskyddsfolie. Vertikal träläkt max s 600 mm 3. Aquapanel Outdoor 4. Skivskarv spacklad med Aquapanel Fogspackel Grå och armerad med Aquapanel Fogremsa (00 mm) 5. Putshörnprofil 00x00 mm 6. Putssystem *) Plåtbleck tas fram i dialog med plåtslagare.

11 Detaljer och anslutningar Innerhörn/Innerhörn med vertikal rörelsefog Innerhörn 3 4 Detaljritning: K.P F 34. Vindsskyddsskiva Weatherboard.0 alt. vindskyddsfolie. Vertikal träläkt max s 600 mm 3. Aquapanel Outdoor 4. Putssystem Innerhörn med vertikal rörelsefog Detaljritning: K.P F 45. Vindsskyddsskiva Weatherboard.0 alt. vindskyddsfolie. Vertikal träläkt max s 600 mm 3. Aquapanel Outdoor 4. Putssystem 5. Rörelsefogprofil* 6. Vindskyddsfolie kläms fast mellan stående ytterväggsregel och vindskyddsskiva. *) Om en obruten vägglängd/vägghöjd överstiger 5 m ska en vertikal/horisontell rörelsefog göras, Se även avsnitt Att tänka på vid kulörval av ytputs! på sid. 7. 0_

12 Detaljer och anslutningar Vertikal rörelsefog/horisontell rörelsefog Vertikal rörelsefog 6 min 5 mm Vindsskyddsskiva Weatherboard.0 alt. vindskyddsfolie. Vertikal träläkt max s 600 mm 3. Aquapanel Outdoor 4. Rörelsefogsprofil* Detaljritning: K.P F 6 5. Putssystem 6. Vindskyddsfolie kläms fast mellan stående ytterväggsregel och vindskyddsskiva. Horisontell rörelsefog Vindsskyddsskiva Weatherboard.0 alt. vindskyddsfolie. Vertikal träläkt max s 600 mm 3. Aquapanel Outdoor Detaljritning: K.P F Rörelsefogsprofiler* 5. Tremco Illmod TP600 0/0-8 mm 6. Putssystem *) Om en obruten vägglängd/vägghöjd överstiger 5 m ska en vertikal/horisontell rörelsefog göras, Se även avsnitt Att tänka på vid kulörval av ytputs! på sid. 7.

13 Detaljer och anslutningar Underkant fönster Underkant fönster Detaljritning: K.P F 39. Drev/Kil av tryckfast isolering med lutning mot luftspalt. Vattentät folie/duk som viks ner utanpå vindskyddsskivan t ex Tremco Duofolie* 3. Vindsskyddsskiva Weatherboard.0 alt. vindskyddsfolie 4. Vertikal träläkt max s 600 mm 5. Aquapanel Outdoor 6. Knauf Fogband 7. Fönsterbleck** 8. Tätning med Tremco SP55 alt Bostik Multifog Putssystem *) Vi rekommenderar alltid att Tremco Duofolie med uppvikta kanter monteras under fönsterkarmen så att ett eventuellt läckage från fönstret kan dräneras ut i luftspalten. Eventuella otätheter tätas noggrant med godkänd fogmassa. Krav, kvalitet och montage av plåt enligt AMA Hus. **) Bockningsanvisning se sid 0-. _ 3

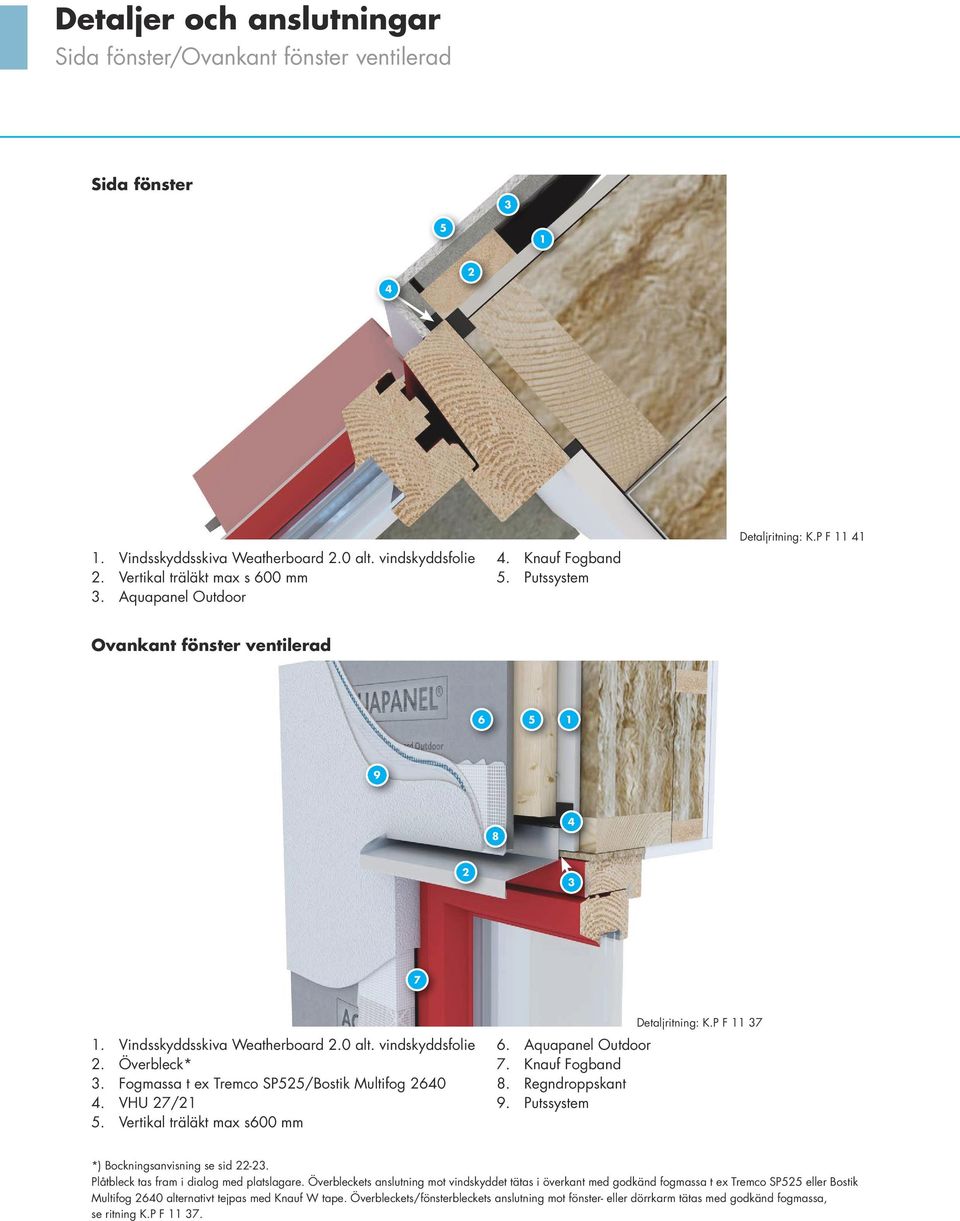

14 Detaljer och anslutningar Sida fönster/ovankant fönster ventilerad Sida fönster Vindsskyddsskiva Weatherboard.0 alt. vindskyddsfolie. Vertikal träläkt max s 600 mm 3. Aquapanel Outdoor 4. Knauf Fogband 5. Putssystem Detaljritning: K.P F 4 Ovankant fönster ventilerad Vindsskyddsskiva Weatherboard.0 alt. vindskyddsfolie. Överbleck* 3. Fogmassa t ex Tremco SP55/Bostik Multifog VHU 7/ 5. Vertikal träläkt max s600 mm 6. Aquapanel Outdoor 7. Knauf Fogband 8. Regndroppskant 9. Putssystem Detaljritning: K.P F 37 *) Bockningsanvisning se sid -3. Plåtbleck tas fram i dialog med platslagare. Överbleckets anslutning mot vindskyddet tätas i överkant med godkänd fogmassa t ex Tremco SP55 eller Bostik Multifog 640 alternativt tejpas med Knauf W tape. Överbleckets/fönsterbleckets anslutning mot fönster- eller dörrkarm tätas med godkänd fogmassa, se ritning K.P F 37.

15 Detaljer och anslutningar Ovankant fönster oventilerad/takfot Ovankant fönster oventilerad Vindsskyddsskiva Weatherboard.0 alt. vindskyddsfolie. Drivvattenprofil 3. Tätning av drivvattenprofil med Knauf W tape* 4. Extra träläkt runt fönster som stöd för Aquapanel Aquapanel Outdoor 6. Knauf Fogband 7. Putshörnprofil 50x00 mm 8. Putssystem Detaljritning: K.P F 40 *) Drivvattenprofilens anslutning mot vindskyddsskivan tätas i överkant med godkänd fogmassa t ex Tremco SP55 eller Bostik Multifog 640 alternativt tejpas med Knauf W tape. Takfot/Gavel Vindsskyddsskiva Weatherboard.0 alt vindskyddsfolie. Vertikal träläkt max s600 mm 3. Aquapanel Outdoor Detaljritning: K.P F Putssystem 5. Knauf Takluftningsprofil (pat. pend.) 4_ 5

16 Detaljer och anslutningar Anslutning tak mot fasad/anslutning mot träfasad Anslutning tak mot fasad Vindsskyddsskiva Weatherboard.0 alt vindskyddsfolie. Vertikal träläkt max s600 mm 3. Kontinuerligt droppbleck* 4. Aquapanel Outdoor 5. Underlagspapp 6. Underbeslag *) Bockningsanvisning se sid 3. Eventuella otätheter tätas noggrant med godkänd fogmassa. Krav, kvalitet och montage av plåt enlig AMA Hus. 7. Ståndskiva med fästbleck 8. Regndroppskant 9. Putssystem 0. Knauf Fogband. Musband Detaljritning: K.P F 47 Anslutning mot träfasad 3 4 Viktigt! Renskär alltid putsen vid anslutning mot annat material 5. Vindsskyddsskiva Weatherboard.0 alt vindskyddsfolie. Vertikal träläkt max s600 mm 3. Knauf Fogband 4. Aquapanel Outdoor 5. Putssystem Detaljritning: K.P F 5

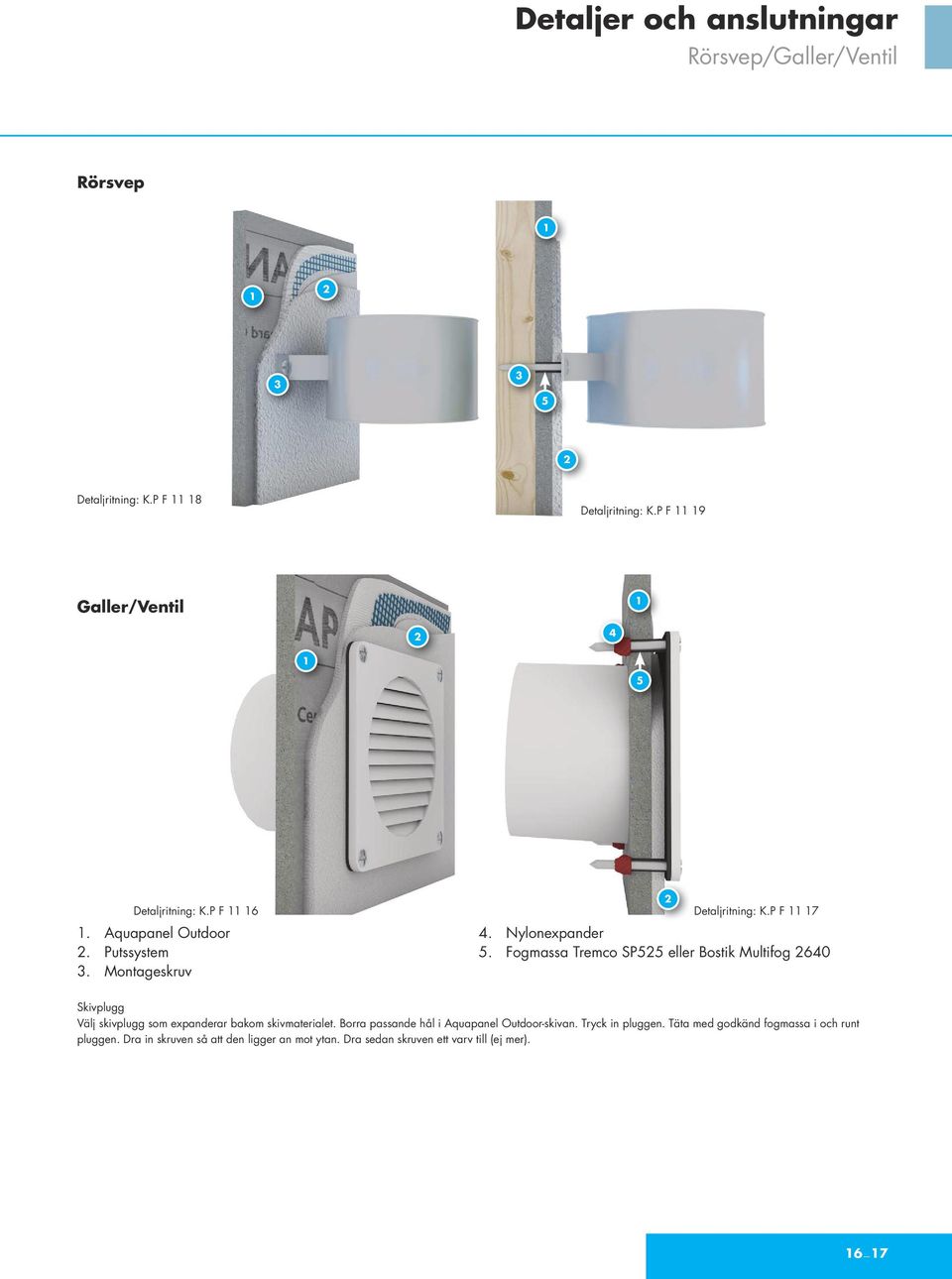

17 Detaljer och anslutningar Rörsvep/Galler/Ventil Rörsvep Detaljritning: K.P F 8 Detaljritning: K.P F 9 Galler/Ventil 4 5 Detaljritning: K.P F 6 Detaljritning: K.P F 7. Aquapanel Outdoor. Putssystem 3. Montageskruv 4. Nylonexpander 5. Fogmassa Tremco SP55 eller Bostik Multifog 640 Skivplugg Välj skivplugg som expanderar bakom skivmaterialet. Borra passande hål i Aquapanel Outdoor-skivan. Tryck in pluggen. Täta med godkänd fogmassa i och runt pluggen. Dra in skruven så att den ligger an mot ytan. Dra sedan skruven ett varv till (ej mer). 6_ 7

18 Detaljer och anslutningar Elrör/Markis/Tung infästning Elrör 3 Detaljritning: K.P F 0. Aquapanel Outdoor. Putssystem 3. Fogmassa Tremco SP55 eller Bostik Multifog 640 Borra hål igenom Aquapanel Outdoor skivan 3-4 mm större än rörets ytterdiameter. Tryck röret genom fasadskivan och täta med godkänd fogmassa för utomhusbruk. Se till att röret på utsidan väggen har en liten lutning neråt. Markis/Tung infästning Detaljritning: K.P F 5. Vindsskyddsskiva Weatherboard.0 alt vindskyddsfolie.. Vertikal träläkt max s600 mm 3. Rördistans (mellan vindsskyddsskiva och markisinfästning) 4. Aquapanel Outdoor 5. Putssystem 6. Distanser tätas med Knauf Fogband och fogas med Tremco SP55 eller Bostik Multifog 640.

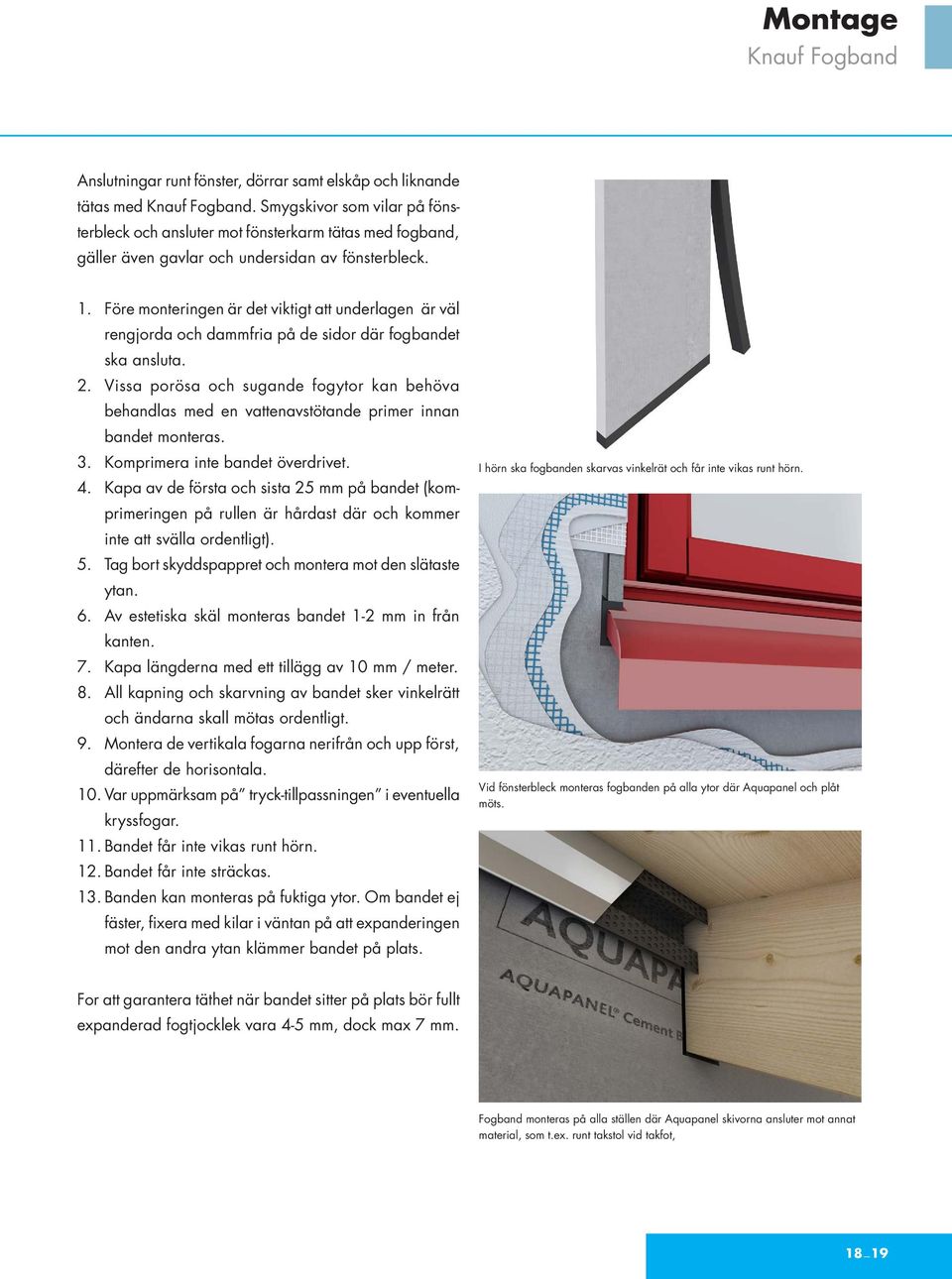

19 Montage Knauf Fogband Anslutningar runt fönster, dörrar samt elskåp och liknande tätas med Knauf Fogband. Smygskivor som vilar på fönsterbleck och ansluter mot fönsterkarm tätas med fogband, gäller även gavlar och undersidan av fönsterbleck.. Före monteringen är det viktigt att underlagen är väl rengjorda och dammfria på de sidor där fogbandet ska ansluta.. Vissa porösa och sugande fogytor kan behöva behandlas med en vattenavstötande primer innan bandet monteras. 3. Komprimera inte bandet överdrivet. 4. Kapa av de första och sista 5 mm på bandet (komprimeringen på rullen är hårdast där och kommer inte att svälla ordentligt). 5. Tag bort skyddspappret och montera mot den slätaste ytan. 6. Av estetiska skäl monteras bandet - mm in från kanten. 7. Kapa längderna med ett tillägg av 0 mm / meter. 8. All kapning och skarvning av bandet sker vinkelrätt och ändarna skall mötas ordentligt. 9. Montera de vertikala fogarna nerifrån och upp först, därefter de horisontala. 0. Var uppmärksam på tryck-tillpassningen i eventuella kryssfogar.. Bandet får inte vikas runt hörn.. Bandet får inte sträckas. 3. Banden kan monteras på fuktiga ytor. Om bandet ej fäster, fixera med kilar i väntan på att expanderingen mot den andra ytan klämmer bandet på plats. I hörn ska fogbanden skarvas vinkelrät och får inte vikas runt hörn. Vid fönsterbleck monteras fogbanden på alla ytor där Aquapanel och plåt möts. For att garantera täthet när bandet sitter på plats bör fullt expanderad fogtjocklek vara 4-5 mm, dock max 7 mm. Fogband monteras på alla ställen där Aquapanel skivorna ansluter mot annat material, som t.ex. runt takstol vid takfot, 8_ 9

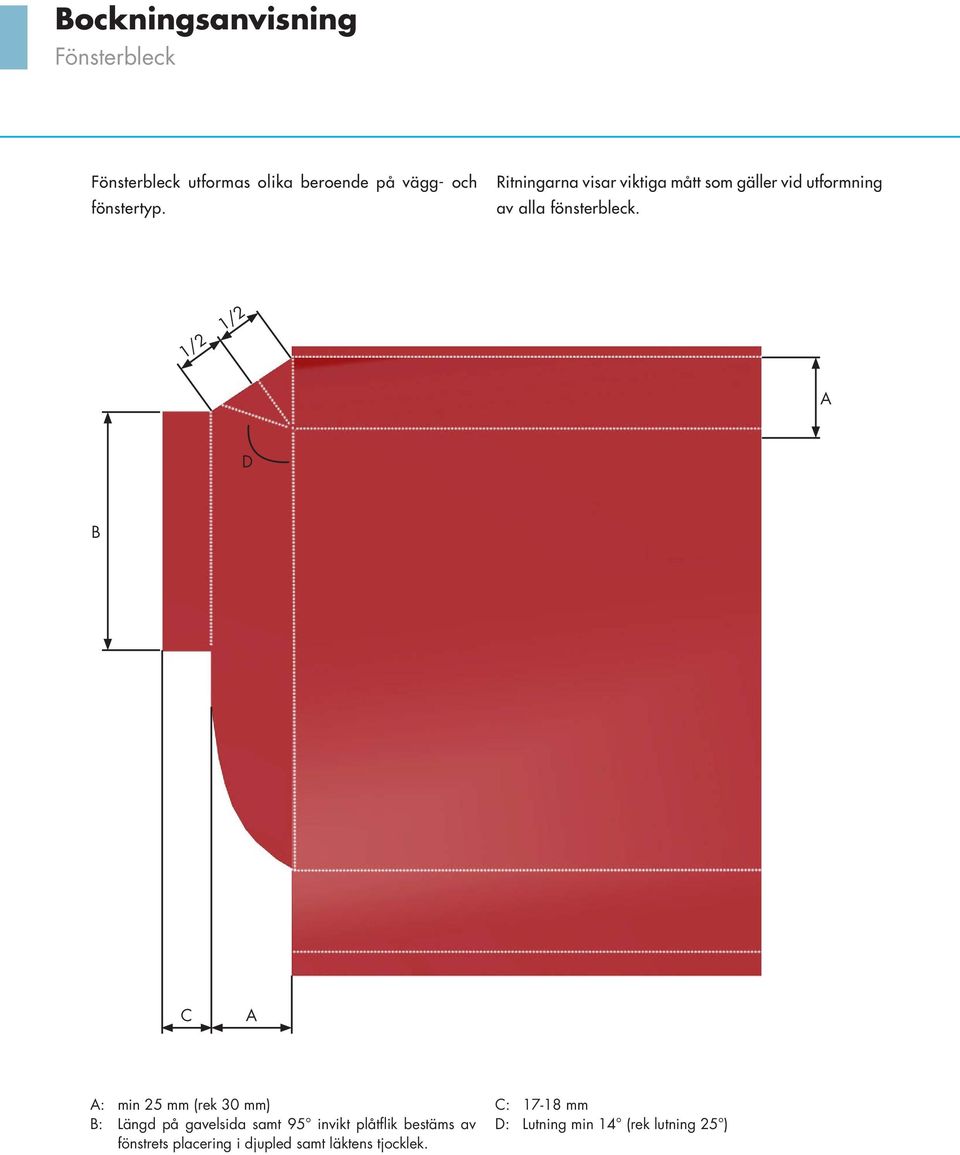

20 Bockningsanvisning Fönsterbleck Fönsterbleck utformas olika beroende på vägg- och fönstertyp. Ritningarna visar viktiga mått som gäller vid utformning av alla fönsterbleck. / / A D B C A A: min 5 mm (rek 30 mm) B: Längd på gavelsida samt 95 invikt plåtflik bestäms av fönstrets placering i djupled samt läktens tjocklek. C: 7-8 mm D: Lutning min 4 (rek lutning 5 )

21 Material- och varukrav samt krav på utförande ska vara enligt AMA Hus. Fästdon ska där inget annat anges vara rostfritt stål.430 enligt SS-EN :005 0_

22 Bockningsanvisning Överbleck Hake / / 00 A C D B A Droppkant A: min 70 mm B: mm C: Läktens tjocklek minus mm D: Lutning min 4 (rek lutning 5 )

23 Material- och varukrav samt krav på utförande ska vara enligt AMA Hus. Fästdon ska där inget annat anges vara rostfritt stål.430 enligt SS-EN :005 _ 3

24 Spackling och armering AQUAPANEL Outdoor Anmärkning: Spackelanvisningen gäller för liggande samt stående montage av Aquapanelskivorna. Min. arbetstemperatur + 5 C. Skivorna bör spacklas omgående efter montage. Alla skivskarvar spacklas med Aquapanel Fogspackel grå, alt. Aquapanel Outdoor Färdigblandat Fogspackel. Spacklet armeras med tillhörande Aquapanel fogremsa 00 mm. Skarvningen av fogremsan överlappas minst 00 mm. Anmärkning: När fasaden målas på slätputsad yta armeras samtliga skivskarvar med Aquapanel Fogremsa, 00 mm bred.

25 Samtliga infästningar spacklas med samma spackelmassa som skarvarna. Fixera startlisten/regndroppskanten i armeringsbruket eller fogspacklet. Startlisten utgör en droppkant och ger samtidigt en snygg och rak avslutning mot sockel. Runt alla ytterhörn, fönster- och dörrsmygar monteras hörnprofil i grundputsbruk vit, eller i fogspacklet. 4_ 5

26 Spackling och armering AQUAPANEL Outdoor Innan grundputsningen diagonalarmeras alla hörn runt fönster och dörrar med armeringsremsor på 30 x 50 cm, remsorna monteras i grundputsbruk vit alt. fogspackel. Grundputsbruk vit appliceras för hand eller med maskin*. Vid applicering med 0 mm tandspackel bildas 5 mm bruksskikt. *Maskinrekommendation: Blandningspump PFT G4 eller G5, mantel /skruv D4-3, halv effekt, vatten kravet 00 l/h). Arbeta in armeringsnätet i det våta bruket, minst 00 mm överlapp. Applicera ytterligare ett brukslager med slät 00 mm spackel för att stänga ytan och för att eliminera ojämnheter. Vid efterslätning av putsytan används breda verktyg för att få en så plan yta som möjligt. Den totala tjockleken med armeringsbruk och nät bör vara 5 7 mm. När dessa steg är klara, ligger armeringsnätet i yttersta tredjedelen av grundputsen.

27 5 mm När ovanstående moment är klart, skall armeringsnätet ligga i yttersta tredjedelen av bruktjockleken. Innan nästa steg ytputs/färg låt härda enl. anvisningar för använd grundputs. mm När putsytan har torkat grundas hela väggen med putsgrund i samma ton som ytputsen. Ytputsen appliceras maskinellt eller för hand och kan i båda fallen handskuras till tryckt struktur. Kulörval av ytputs När kulör av ytputs ska väljas till Knauf Ventilerade Fasadsystem, bör hänsyn tas till reflektansen (*H-värde), som inte bör understiga tabellens gränsvärden. Ytputs H-värde Organisk 5 (**0) Mineral 0 H-värde för respektive kulör finns ofta på färgleverantörens färgkarta*** t.ex. Caparols färgkarta (Fassade A). *H-värde=Hellbezugswert **Tätare fältindelning krävs, max 0 x 0 m ***Om aktuell färgleverantörs minivärde överstiger minivärde gäller detta i första hand. 6_ 7

28 Produktöversikt AQUAPANEL Outdoor, profiler och tillbehör för P-märkt fasadsystem AQUAPANEL Outdoor Cementbunden skiva med glasfiberarmerad fram- och baksida. Förstärkta runda långkanter EasyEdge, raka kortkanter. Beteckning: Artikelnr: Bredd (mm): Tjocklek (mm): Std-längder (mm): Antal/bunt: Aquapanel Outdoor , , , , , , Format sågad,5 - HU Vinkelprofil för utvändigt montage. Plåttjocklek: 0,7 mm. Korrossionsklass C5. Beteckning: Artikelnr: Bredd (mm): Höjd (mm): Std-längder (mm): HU50/ HU50/ VU Perforerad U-profil för utvändigt montage runt dörr- och fönsteröppningar samt avslut i ytterväggar. Plåttjocklek: 0,7 mm. Korrossionsklass C4. Beteckning: Artikelnr: Bredd (mm): Höjd (mm): Std-längder (mm): VU VU ZU Slitsad Z-profil för utvändigt montage tillsammans med ventilerad U-profil VU samt fasadläkt VFL. Plåttjocklek: 0,7 mm. Korrossionsklass C4. Beteckning: Artikelnr: Bredd (mm): Höjd (mm): Längd (mm): ZU Konsolbeslag (Recon) Beslag för användning vid vertikala laster på Z-profiler ZU. Materialtjocklek: 3,0 mm. Åtgång: 0,6 st/m Beteckning: Artikelnr: Bredd (mm): Höjd (mm): Std-längder (mm): KB50-3, VHU Perforerad U-profil för utvändigt montage. Beteckning: Artikelnr: Bredd (mm): Höjd (mm): Std-längder (mm): VHU7/ VFL Pulverlackad ventilerad fasadläkt för ytterväggsfasader. Plåttjocklek: 0,7 mm. Korrossionsklass C5. Beteckning: Artikelnr: Bredd (mm): Höjd (mm): Std-längder (mm): VFL 70/

29 Knauf Takluftningsprofil (pat. pend.) Standardfärg vit kan även levereras i svart, röd, silver. Inre (perforerad) del och yttre (lackerad) del beställs alltid i par. Beteckning: Artikelnr: Bredd (mm): Höjd (mm): Std-längder (mm): Perforerad Lackerad Musband Musband i 0,4 mm aluzinkbehandlat stål. Används i ventilerade konstruktioner för att förhindra att möss kommer in i fasaden. Beteckning: Artikelnr: Bredd (mm): Std-längder (mm): Musband Hålrumsventil Passiv luftventil som momentant förhindrar brandspridning i luftspalter. Brandklass EI30. Beteckning: Artikelnr: Bredd (mm) Längd (mm) FB Hålrumsventil Maxiskruv Specialskruv för Aquapanel. För träregelstomme samt stålregelstomme med max. plåttjocklek 0,7 mm. Åtgång: 5-8 st/m². Bits: PH. Beteckning Artikelnr: Längd (mm): Antal/frp (st): Maxiskruv Maxiskruv bandad Specialskruv för Aquapanel. För träregelstomme samt stålregelstomme med max. plåttjocklek 0,7 mm. Åtgång: 5-8 st/m². Bits: PH. Beteckning Artikelnr: Längd (mm): Antal/frp (st): Maxiskruv Maxiskruv med borrspets Specialskruv för Aquapanel. För stålregelstomme med plåttjocklek på 0,7,0 mm. Åtgång: 5-8 st/m². Bits: PH. Beteckning Artikelnr: Längd (mm): Antal/frp (st): Maxiskruv Maxiskruv med borrspets bandad Specialskruv för Aquapanel. För stålregelstomme med plåttjocklek på 0,7,0 mm. Åtgång: 5-8 st/m². Bits: PH. Beteckning Artikelnr: Längd (mm): Antal/frp (st): Maxiskruv _ 9

30 Produktöversikt AQUAPANEL Outdoor, profiler och tillbehör för P-märkt fasadsystem Umbo Utvändig gipsskruv med borrspets för infästning av vindskyddsskiva i stålprofil (max,0 mm) eller trä. Korrosionsklass C3. Åtgång 0 st/m. Beteckning Artikelnr: Längd (mm): Antal/frp (st): Umbo Umbo bandad Utvändig gipsskruv med borrspets för infästning av vindskyddsskiva i stålprofil (max,0 mm) eller trä. Korrosionsklass C3. Åtgång 0 st/m. Beteckning Artikelnr: Längd (mm): Antal/frp (st): Umbo Umbo + Utvändig gipsskruv med borrspets för infästning av vindskyddsskiva i stålprofiler (max 3,0 mm). Korrossionsklass C3. Åtgång 0 st/m. Bits PH. Beteckning Artikelnr: Längd (mm): Antal/frp (st): Umbo Umbo + bandad Utvändig gipsskruv med borrspets för infästning av vindskyddsskiva i stålprofiler (max 3,0 mm). Korrossionsklass C3. Åtgång 0 st/m. Bits PH. Beteckning Artikelnr: Längd (mm): Antal/frp (st): Umbo B08 Lättbyggskruv för sammanfogning av ytterväggsreglar och andra profiler. Max. borrkapacitet x,5 mm. Korrosionsklass C. Bits PH. Beteckning Artikelnr: Längd (mm): Antal/frp (st): B08 4,8x B08 M Rostfri lättbyggskruv för sammanfogning av ytterväggsreglar och andra profiler. Max. borrkapacitet x,5 mm. Korrosionsklass C4. Bits PH. Beteckning Artikelnr: Längd (mm): Antal/frp (st): B08 M 4,8x Träskruv Kullrig Impreg + Används utomhus för exempelvis montage av VFL mot trästomme. Bits TX 0-5. Beteckning: Artikelnr: Längd (mm) Antal per förpackning (st) Träskruv Kullrig Impreg Kartro ringspik Rundbandad rostfri ringspik med tråddiameter, mm, för spikning av Aquapanel. Beteckning: Artikelnr: Längd (mm) Antal per förpackning (st) IN040RRKHN 40

31 November 0 illbruck TP600 illmod 600 Knauf W tape Tätning av skarvar och anslutningar i vindskydd, t.ex. Knauf Weatherboard. Knauf Fogband Expanderande fogband för tätning av anslutningar mellan Aquapanel i smyg Testrapport och fönster/dörrar. januari 999 Expansionsområde 3 7 mm. Beteckning: Artikelnr: Bredd (mm) Längd/rulle (m) Fogband 540,5 8 Illmod 600 Flexibelt förkomprimerat fogband med öppna celler baserat på polyuretanskum impregnerat med flamsäker konstgjord harts. Finns i bredderna 0, 5, 0, 5, 30, 35, 40 mm. Beteckning: Artikelnr: Bredd (mm) Längd (m) Illmod Förpackning UTMÄRKANDE EGENSKAPER 0/3 mm Grå 0 m x 30 rullar (anskaffning) 600 Pa slagregnstät enligt MPA Bau Hannover Sedan 965 bevisligen slagregnstät i byggnadsverk ovan mark Beteckning: Artikelnr: Bredd (mm) Längd/rulle UV-beständig och diffusionsöppen Knauf W tape ,8 Enkel att installera då en sida är självhäftande ,8 Övermålningsbar med akrylatoch putsfärger Uppfyller alla parametrar som krävs enligt villkoren i DIN 854 enligt BG, IFT PRODUKTINFORMATION Beskrivning Flexibelt förkomprimerat fogband med öppna celler baserat på polyuretanskum impregnerat med flamsäker konstgjord harts. Användningsområde Svällande fogband för effektiv tätning i byggnadsverk ovan mark t.ex. fasad-, fönster- och dörrfogar. Kulörer Antracit och grå Skyddsföreskrifter Läs noga säkerhetsdatabladet för produkten innan arbetet påbörjas. 0/3-7 mm Grå 8 m x 30 rullar 0/3-7 mm Antracit 8 m x 30 rullar 5/3 mm Antrasit 0 m x 0 rullar (anskaffning) 5/3-7 mm Grå 8 m x 0 rullar 5/3-7 mm Antracit 8 m x 0 rullar 5/5-0 mm Antracit 5,60 m x 0 rullar (anskaffning) 5/7- mm Grå 4,30 m x 0 rullar 5/7- mm Antracit 4,30 m x 0 rullar 0/3mm Grå 0 m x 5 rullar (anskaffning) 0/3-7 mm Grå 8 m x 5 rullar (anskaffning) 0/3-7 mm Antracit 8 m x 5 rullar (anskaffning) 0/5-0mm Grå 5,6 m x 5 rullar (anskaffning) 0/5-0 mm Antracit 5,60 m x 5 rullar (anskaffning) 0/7- mm Antracit 4,3 m x 5 rullar (anskaffning) 0/8-5 mm Grå 3,3 m x 5 rullar 0/8-5 mm Antracit 3,30 m x 5 rullar 0/0-8 mm Grå 6,5 m x 5 rullar 0/0-8 mm Antracit 6,50 m x 5 rullar 0/7-3 mm Antracit 4 m x 5 rullar (anskaffning) 5/0-8 mm Antracit 6,50 m x rullar (anskaffning) 5/3-4 mm Grå 5, m x rullar (anskaffning) 30/8-5 mm Antracit 3,3 m x 0 rullar (anskaffning) 30/3-4 mm Antracit 5,0 m x 0 rullar 30/3-4 mm Grå 5, m x 0 rullar 35/7-3 mm Grå 4 m x 8 rullar 30/7-3 mm Antracit 4 m x 0 rullar (anskaffning) 35/7-3 mm Antracit 4 m x 8 rullar 40/7-3 mm Antracit 4 m x 7 rullar (anskaffning) 40/8-40 mm Antracit,70 m x 7 rullar 40/8-40 mm Grå,7 m x 7 rullar Ytterligare dimensioner på begäran Applicering Vid montering behövs ett måttband eller tumstock, en stålspackel, en sax eller kniv samt eventuellt träeller plastkilar. Fogytan rengöres från smuts och grövre rester av murbruk avlägsnas. Vissa porösa och sugande fogytor kan behöva behandlas med en vattenavstötande primer innan bandet monteras Välj rätt dimension efter kontroll av fogbredd och maximal fogrörelse. Komprimera inte bandet överdrivet vid montering i prefabricerade byggnadselement. Kapa av de första och sista 5 mm på bandet (komprimeringen på rullen är hårdast där och kommer inte att svälla ordentligt). Tag bort skyddspappret och montera mot den slätaste ytan i fogen. Av estetiska skäl monteras bandet - mm in från kanten. Kapa längderna med ett tillägg av 0 mm / meter. All kapning och skarvning av bandet sker vinkelrätt och ändarna skall mötas ordentligt, se fig. och 3. Vid fasadfogning monteras de vertikala fogarna nerifrån och upp först, därefter de horisontala, se fig. 4 och 5. forts. nästa sida > Illmod Duofolie En intelligent förseglingsfolie för lufttäta fogar inomhus samt öppna vädertäta fogar utomhus. Beteckning: Artikelnr: Bredd (mm) Längd (m) Illmod Duofolie AQUAPANEL Fogremsa Speciell fogremsa av glasfiber för inspackling över fogar. Åtgång c:a, lpm/m. Beteckning: Artikelnr: Bredd (mm) Längd/rulle (m) Fogremsa AQUAPANEL Armeringsnät Grovmaskigt glasfibernät, används som förstärkning för putsbruk. Maskstorlek 5x5 mm. Åtgång: C:a,0,5 lpm per m putsad yta. Beteckning: Artikelnr: Bredd (mm) Längd/rulle (m) Armeringsnät _ 3

32 Produktöversikt AQUAPANEL Outdoor, profiler och tillbehör för P-märkt fasadsystem Hörnprofil Putshörnprofil, används som förstärkning vid alla utåtgående hörn. Beteckning: Artikelnr: Bredd (mm) Std-längder (mm) Hörnprofil / / Rörelsefogsprofil Specialprofil vid vertikala rörelsefogar. Beteckning: Artikelnr: Bredd (mm) Std-längder (mm) Rörelsefogprofil x Rörelsefogsprofil Specialprofil vid rörelsefogar. Vertikala innerhörn. Beteckning: Artikelnr: Bredd (mm) Std-längder (mm) Rörelsefogprofil 00x Horisontell rörelsefogsprofil Tredelad horisontell rörelsefogsprofil av PVC (armeringsnät av glasfiber). Beteckning: Artikelnr: Mått (mm) Std-längder (mm) Rörelsefogsprofil topp605 5 x Rörelsefogsprofil botten x Rörelsefogsprofil kantskydd x 3 x Regndroppskant/startlist Regndroppskant, används som startlist. Beteckning: Artikelnr: Bredd (mm) Std-längder (mm) Regndroppskant Putsavslutningsprofil Beteckning: Artikelnr: Bredd (mm) Std-längder (mm) Putsavslutningsprofil AQUAPANEL Färdigblandad Fogspackel Färdigblandad vit spackelmassa till skivfogar och bredspackling av Aquapanel Outdoor-skivor. Åtgång ca,5 kg/m. Beteckning: Artikelnr: Vikt (kg/hink) Färdigblandad Fogspackel

33 AQUAPANEL Fogspackel Grå Spackelmassa till skivfogar och bredspackling av Aquapanel Outdoor. Åtgång ca 0,7 kg/m. Beteckning: Artikelnr: Vikt (kg/säck) Fogspackel Grå AQUAPANEL Outdoor Grundputs Vit Aquapanel Grundputs Vit är en KC-baserad grundputs till Aquapanel Outdoor. Putsen är vattenavvisande, diffussionsöppen och har mycket god vidhäftning på Aquapanel Outdoor. Åtgång ca,6 kg/mm/m. Beteckning: Artikelnr: Vikt (kg/säck) Aquapanel Grundputs Vit 08 5 Lustro Knauf Lustro är en KC-baserad grundputs för underlag av Aquapanel Outdoor, (glatt) betong, mineralull, blandmurverk samt på målade ytor med fastsittande vattenfast färg. Åtgång ca 0,86 kg/m. Lustro Fiberförstärkt putsbruk Beteckning: Artikelnr: Vikt (kg/säck) 0kg Lustro Noblo filtputs.0 Mineralbaserat filtningsbruk med marmorkorn i ballastfraktion 0- mm för eleganta filtfärdiga ytor. Åtgång ca 3, kg/m² vid mm skikttjocklek (,6 kg/mm/m²). NOBLO Beteckning: Artikelnr: Vikt (kg/säck) Noblo filtputs Knauf SP 60 Vit mineralisk vattenavvisande strukturputs. Kornstorlek, 3 eller 5 mm. Infärgningsbar. Åtgång 3,0 3,80 5,00 kg/m². Beteckning: Artikelnr: Vikt (kg/säck) SP 60 STRUKTURPUTS Knauf SP 60 mm kg/säck Knauf SP 60 3 mm kg/säck 0kg Knauf SP 60 5 mm kg/säck 3_ 33

34 Produktöversikt AQUAPANEL Outdoor, profiler och tillbehör för P-märkt fasadsystem Knauf Kvartsgrund (Vit) Vidhäftningsgrund för inom- och utomhusbruk. Avsedd för förbehandling av putsade ytor innan strukturputs. Åtgång 0,0 kg/m. Beteckning: Artikelnr: Vikt (kg/hink): Kvartsgrund Neutrasit För grundning innan ytputs. Används som grund och sugspärr på fasta, rena och torra underputsytor och armeringsbruk. Åtgång 0,8 kg/m. Beteckning: Artikelnr: Vikt (kg/hink): Neutrasit 39 5 Silikonharts EG-färg* Fasadfärg på silikonhartsbas, särskilt utvecklad för egalisering (en överrollning) av mineraliskt ytputs i vitt eller färg, och därigenom utjämna och egalisera eventuella färgnyansskillnader i putsytan som beror på torkning, väderexponering eller bearbetning. Åtgång 0,7 0,34 l/m. Beteckning: Artikelnr: Vikt (l/hink): Silikonharts EG-färg och,5 Conni S strukturputs* Smutsavvisande silikonhartsbaserad strukturputs. Finns i fraktionerna,,5, och 3 mm. Åtgång,5 3, 4,0 kg/m². Beteckning: Artikelnr: Vikt (kg/hink): Conni S,5 mm Conni S mm Conni S 3 mm Caparol AmphiSilan Ytputs Strukturputs baserad på silikonhartsdispersion med god kulörbeständighet. Finns i fraktionerna,5, och 3 mm. Åtgång,5 3,3 4,3 kg/m². Beteckning: Artikelnr: Vikt (kg/hink) K K K Caparol NQG Fasadfärg Silikonharts-baserad fasadfärg med Nano-Quartz-partiklar som ger en vattenavvisande helmatt yta. Åtgång 0,5 l/m². Beteckning: Artikelnr: Vikt (kg/hink) NQG Fasadfärg Caparol Putsgrund 60 Lätt strukturgivande grundprimer baserad på konsthartsdispersion. Är vattenavvisande och ger en jämnt sugande färgskikt med god vidhäftning mot underlaget. Åtgång 0,3 kg/m². Beteckning: Artikelnr: Vikt (kg/hink) Putsgrund

35 Bryttillägg för slätfärg Silikonharts-baserad fasadfärg med Nano-Quartz-partiklar som ger en vattenavvisande helmatt yta. Beteckning: Artikelnr: NCS S < NCS S NCS S 5000< 6400 Bryttillägg för putsgrund och ytputser Beteckning: Artikelnr: NCS S < Tremco SP 55 Icketorkande tätmassa med lång livslängd och utmärkt vidhäftning. Åtgång: Fogmått 8x6 mm: 6,4 meter. Fogmått 0x8 mm: 3,9 meter. Fogmått 5x0 mm:,0 meter. Fogmått 0x mm:,3 meter. Fogmått 5x5 mm: 0,8 meter. Beteckning: Artikelnr: Volym (ml/patron) Tremco SP Bostik Multifog 640 Multifog 640 är en snabbhärdande, lösningsmedelfri och miljövänlig SMP-baserad fogassa som genom luftens fuktighet härdar utan krympning till en elastisk och relativt hård fog. Beteckning: Artikelnr: Volym (ml/patron) Bostik Multifog För mer information om AQUAPANEL se underflikar på Drift och underhåll Säkerhetsdatablad Byggvarudeklaration Typlösningar/detaljer 34_ 35
