Revidering av miljöanmälan Vindkraftspark Norra Gullabo Torsås

Transkript

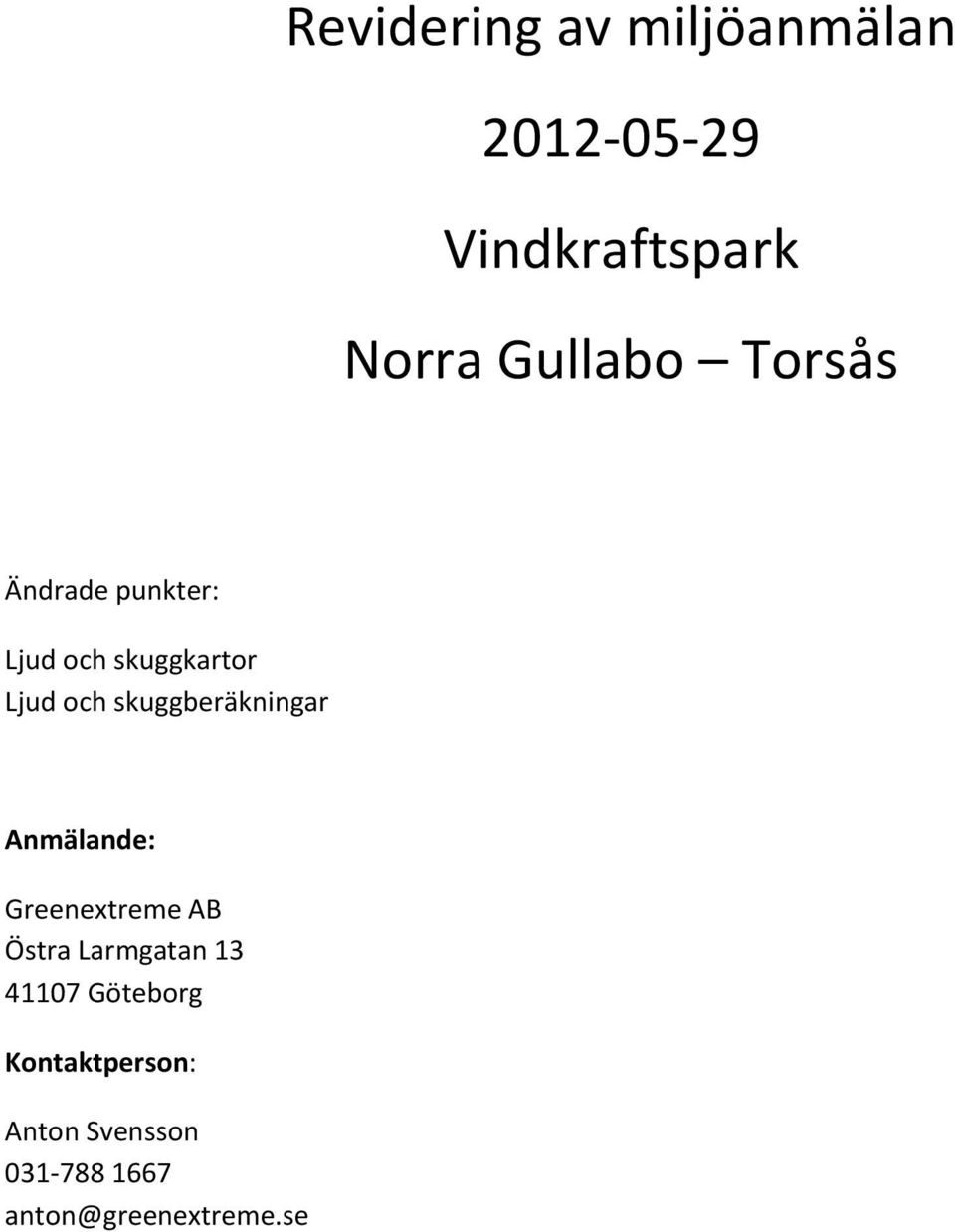

1 Revidering av miljöanmälan Vindkraftspark Norra Gullabo Torsås Ändrade punkter: Ljud och skuggkartor Ljud och skuggberäkningar Anmälande: Göteborg Kontaktperson: Anton Svensson

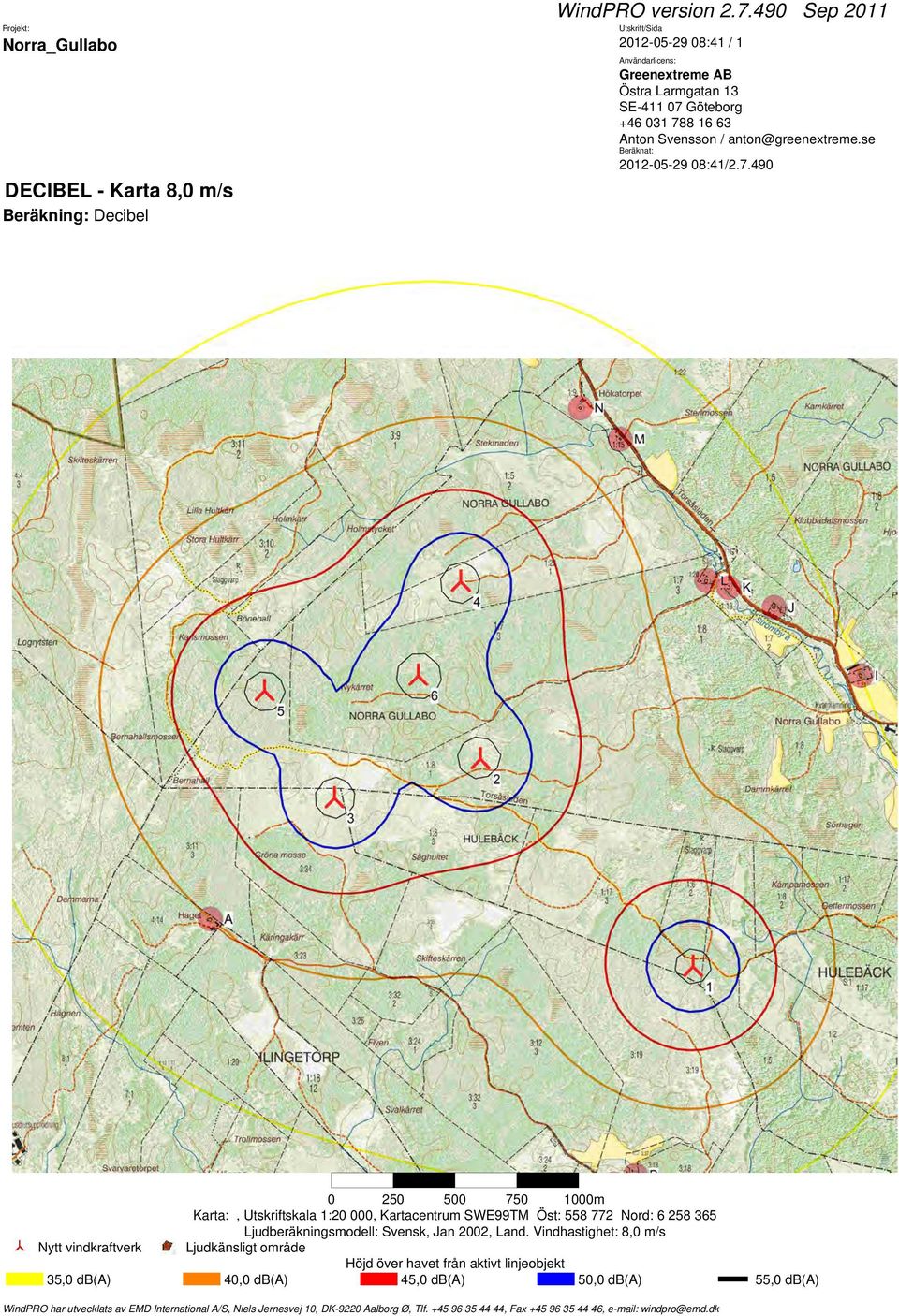

2 DECIBEL - Karta 8,0 m/s Beräkning: Decibel :41 / :41/ m Karta:, Utskriftskala 1:20 000, Kartacentrum SWE99TM Öst: Nord: Ljudberäkningsmodell: Svensk, Jan 2002, Land. Vindhastighet: 8,0 m/s Nytt vindkraftverk Ljudkänsligt område Höjd över havet från aktivt linjeobjekt 35,0 db(a) 40,0 db(a) 45,0 db(a) 50,0 db(a) 55,0 db(a)

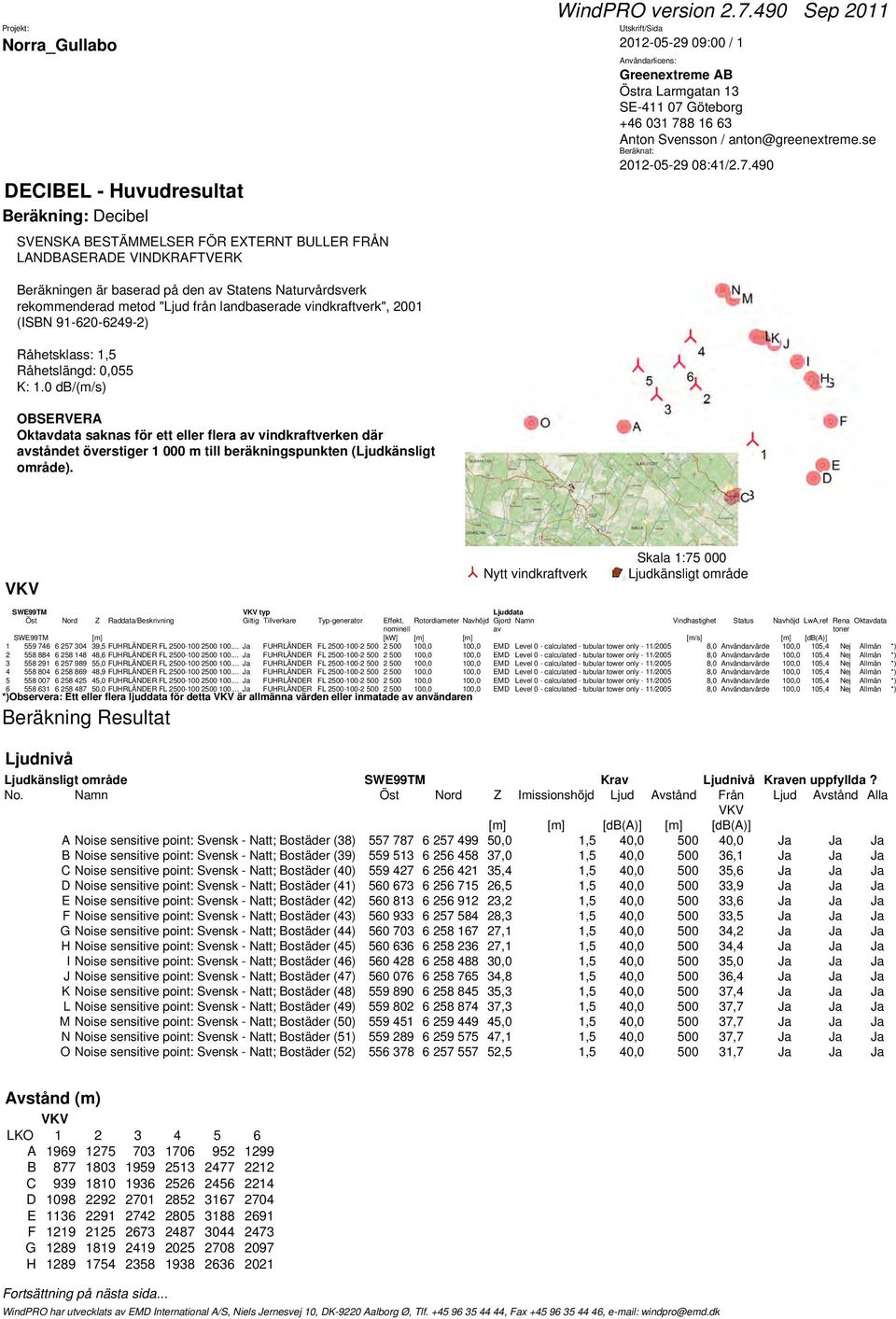

3 DECIBEL - Huvudresultat Beräkning: Decibel SVENSKA BESTÄMMELSER FÖR EXTERNT BULLER FRÅN LANDBASERADE VINDKRAFTVERK :00 / :41/ Beräkningen är baserad på den av Statens Naturvårdsverk rekommenderad metod "Ljud från landbaserade vindkraftverk", 2001 (ISBN ) Råhetsklass: 1,5 Råhetslängd: 0,055 K: 1.0 db/(m/s) OBSERVERA Oktavdata saknas för ett eller flera av vindkraftverken där avståndet överstiger m till beräkningspunkten (Ljudkänsligt område). VKV Nytt vindkraftverk Skala 1: Ljudkänsligt område SWE99TM VKV typ Ljuddata Öst Nord Z Raddata/Beskrivning Giltig Tillverkare Typ-generator Effekt, Rotordiameter Navhöjd Gjord Namn Vindhastighet Status Navhöjd LwA,ref Rena Oktavdata nominell av toner SWE99TM [m] [kw] [m] [m] [m/s] [m] [db(a)] ,5 FUHRLÄNDER FL Ja FUHRLÄNDER FL ,0 100,0 EMD Level 0 - calculated - tubular tower only - 11/2005 8,0 Användarvärde 100,0 105,4 Nej Allmän *) ,6 FUHRLÄNDER FL Ja FUHRLÄNDER FL ,0 100,0 EMD Level 0 - calculated - tubular tower only - 11/2005 8,0 Användarvärde 100,0 105,4 Nej Allmän *) ,0 FUHRLÄNDER FL Ja FUHRLÄNDER FL ,0 100,0 EMD Level 0 - calculated - tubular tower only - 11/2005 8,0 Användarvärde 100,0 105,4 Nej Allmän *) ,9 FUHRLÄNDER FL Ja FUHRLÄNDER FL ,0 100,0 EMD Level 0 - calculated - tubular tower only - 11/2005 8,0 Användarvärde 100,0 105,4 Nej Allmän *) ,0 FUHRLÄNDER FL Ja FUHRLÄNDER FL ,0 100,0 EMD Level 0 - calculated - tubular tower only - 11/2005 8,0 Användarvärde 100,0 105,4 Nej Allmän *) ,0 FUHRLÄNDER FL Ja FUHRLÄNDER FL ,0 100,0 EMD Level 0 - calculated - tubular tower only - 11/2005 8,0 Användarvärde 100,0 105,4 Nej Allmän *) *)Observera: Ett eller flera ljuddata för detta VKV är allmänna värden eller inmatade av användaren Beräkning Resultat Ljudnivå Ljudkänsligt område SWE99TM Krav Ljudnivå Kraven uppfyllda? No. Namn Öst Nord Z Imissionshöjd Ljud Avstånd Från Ljud Avstånd Alla VKV [m] [m] [db(a)] [m] [db(a)] A Noise sensitive point: Svensk - Natt; Bostäder (38) ,0 1,5 40, ,0 Ja Ja Ja B Noise sensitive point: Svensk - Natt; Bostäder (39) ,0 1,5 40, ,1 Ja Ja Ja C Noise sensitive point: Svensk - Natt; Bostäder (40) ,4 1,5 40, ,6 Ja Ja Ja D Noise sensitive point: Svensk - Natt; Bostäder (41) ,5 1,5 40, ,9 Ja Ja Ja E Noise sensitive point: Svensk - Natt; Bostäder (42) ,2 1,5 40, ,6 Ja Ja Ja F Noise sensitive point: Svensk - Natt; Bostäder (43) ,3 1,5 40, ,5 Ja Ja Ja G Noise sensitive point: Svensk - Natt; Bostäder (44) ,1 1,5 40, ,2 Ja Ja Ja H Noise sensitive point: Svensk - Natt; Bostäder (45) ,1 1,5 40, ,4 Ja Ja Ja I Noise sensitive point: Svensk - Natt; Bostäder (46) ,0 1,5 40, ,0 Ja Ja Ja J Noise sensitive point: Svensk - Natt; Bostäder (47) ,8 1,5 40, ,4 Ja Ja Ja K Noise sensitive point: Svensk - Natt; Bostäder (48) ,3 1,5 40, ,4 Ja Ja Ja L Noise sensitive point: Svensk - Natt; Bostäder (49) ,3 1,5 40, ,7 Ja Ja Ja M Noise sensitive point: Svensk - Natt; Bostäder (50) ,0 1,5 40, ,7 Ja Ja Ja N Noise sensitive point: Svensk - Natt; Bostäder (51) ,1 1,5 40, ,7 Ja Ja Ja O Noise sensitive point: Svensk - Natt; Bostäder (52) ,5 1,5 40, ,7 Ja Ja Ja Avstånd (m) VKV LKO A B C D E F G H Fortsättning på nästa sida...

4 DECIBEL - Huvudresultat Beräkning: Decibel :00 / :41/ fortsättning från föregående sida VKV LKO I J K L M N O

5 SHADOW - Karta Beräkning: Shadow :15 / :27/ Timmar per år, värsta fall Nytt vindkraftverk m Karta:, Utskriftskala 1:25 000, Kartacentrum SWE99TM Öst: Nord: Skuggmottagare

6 SHADOW - Karta Beräkning: Shadow :17 / :27/ Timmar per år, värsta fall Nytt vindkraftverk m Karta:, Utskriftskala 1:25 000, Kartacentrum SWE99TM Öst: Nord: Skuggmottagare

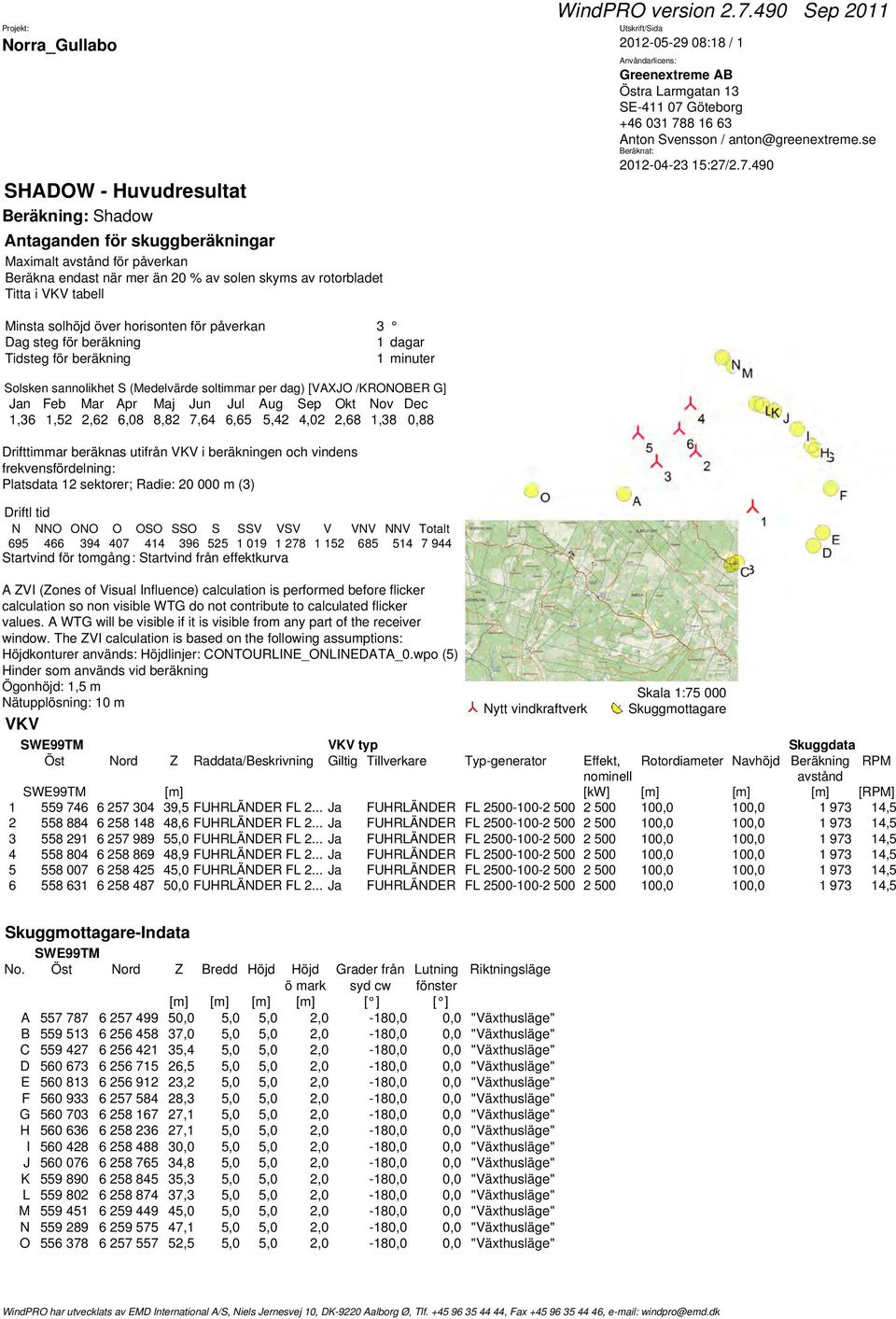

7 SHADOW - Huvudresultat Beräkning: Shadow Antaganden för skuggberäkningar Maximalt avstånd för påverkan Beräkna endast när mer än 20 % av solen skyms av rotorbladet Titta i VKV tabell :18 / :27/ Minsta solhöjd över horisonten för påverkan 3 Dag steg för beräkning 1 dagar Tidsteg för beräkning 1 minuter Solsken sannolikhet S (Medelvärde soltimmar per dag) [VAXJO /KRONOBER G] Jan Feb Mar Apr Maj Jun Jul Aug Sep Okt Nov Dec 1,36 1,52 2,62 6,08 8,82 7,64 6,65 5,42 4,02 2,68 1,38 0,88 Drifttimmar beräknas utifrån VKV i beräkningen och vindens frekvensfördelning: Platsdata 12 sektorer; Radie: m (3) Driftl tid N NNO ONO O OSO SSO S SSV VSV V VNV NNV Totalt Startvind för tomgång: Startvind från effektkurva A ZVI (Zones of Visual Influence) calculation is performed before flicker calculation so non visible WTG do not contribute to calculated flicker values. A WTG will be visible if it is visible from any part of the receiver window. The ZVI calculation is based on the following assumptions: Höjdkonturer används: Höjdlinjer: CONTOURLINE_ONLINEDATA_0.wpo (5) Hinder som används vid beräkning Ögonhöjd: 1,5 m Nätupplösning: 10 m VKV Nytt vindkraftverk Skala 1: Skuggmottagare SWE99TM VKV typ Skuggdata Öst Nord Z Raddata/Beskrivning Giltig Tillverkare Typ-generator Effekt, Rotordiameter Navhöjd Beräkning RPM nominell avstånd SWE99TM [m] [kw] [m] [m] [m] [RPM] ,5 FUHRLÄNDER FL 2... Ja FUHRLÄNDER FL ,0 100, , ,6 FUHRLÄNDER FL 2... Ja FUHRLÄNDER FL ,0 100, , ,0 FUHRLÄNDER FL 2... Ja FUHRLÄNDER FL ,0 100, , ,9 FUHRLÄNDER FL 2... Ja FUHRLÄNDER FL ,0 100, , ,0 FUHRLÄNDER FL 2... Ja FUHRLÄNDER FL ,0 100, , ,0 FUHRLÄNDER FL 2... Ja FUHRLÄNDER FL ,0 100, ,5 Skuggmottagare-Indata SWE99TM No. Öst Nord Z Bredd Höjd Höjd Grader från Lutning Riktningsläge ö mark syd cw fönster [m] [m] [m] [m] [ ] [ ] A ,0 5,0 5,0 2,0-180,0 0,0 "Växthusläge" B ,0 5,0 5,0 2,0-180,0 0,0 "Växthusläge" C ,4 5,0 5,0 2,0-180,0 0,0 "Växthusläge" D ,5 5,0 5,0 2,0-180,0 0,0 "Växthusläge" E ,2 5,0 5,0 2,0-180,0 0,0 "Växthusläge" F ,3 5,0 5,0 2,0-180,0 0,0 "Växthusläge" G ,1 5,0 5,0 2,0-180,0 0,0 "Växthusläge" H ,1 5,0 5,0 2,0-180,0 0,0 "Växthusläge" I ,0 5,0 5,0 2,0-180,0 0,0 "Växthusläge" J ,8 5,0 5,0 2,0-180,0 0,0 "Växthusläge" K ,3 5,0 5,0 2,0-180,0 0,0 "Växthusläge" L ,3 5,0 5,0 2,0-180,0 0,0 "Växthusläge" M ,0 5,0 5,0 2,0-180,0 0,0 "Växthusläge" N ,1 5,0 5,0 2,0-180,0 0,0 "Växthusläge" O ,5 5,0 5,0 2,0-180,0 0,0 "Växthusläge"

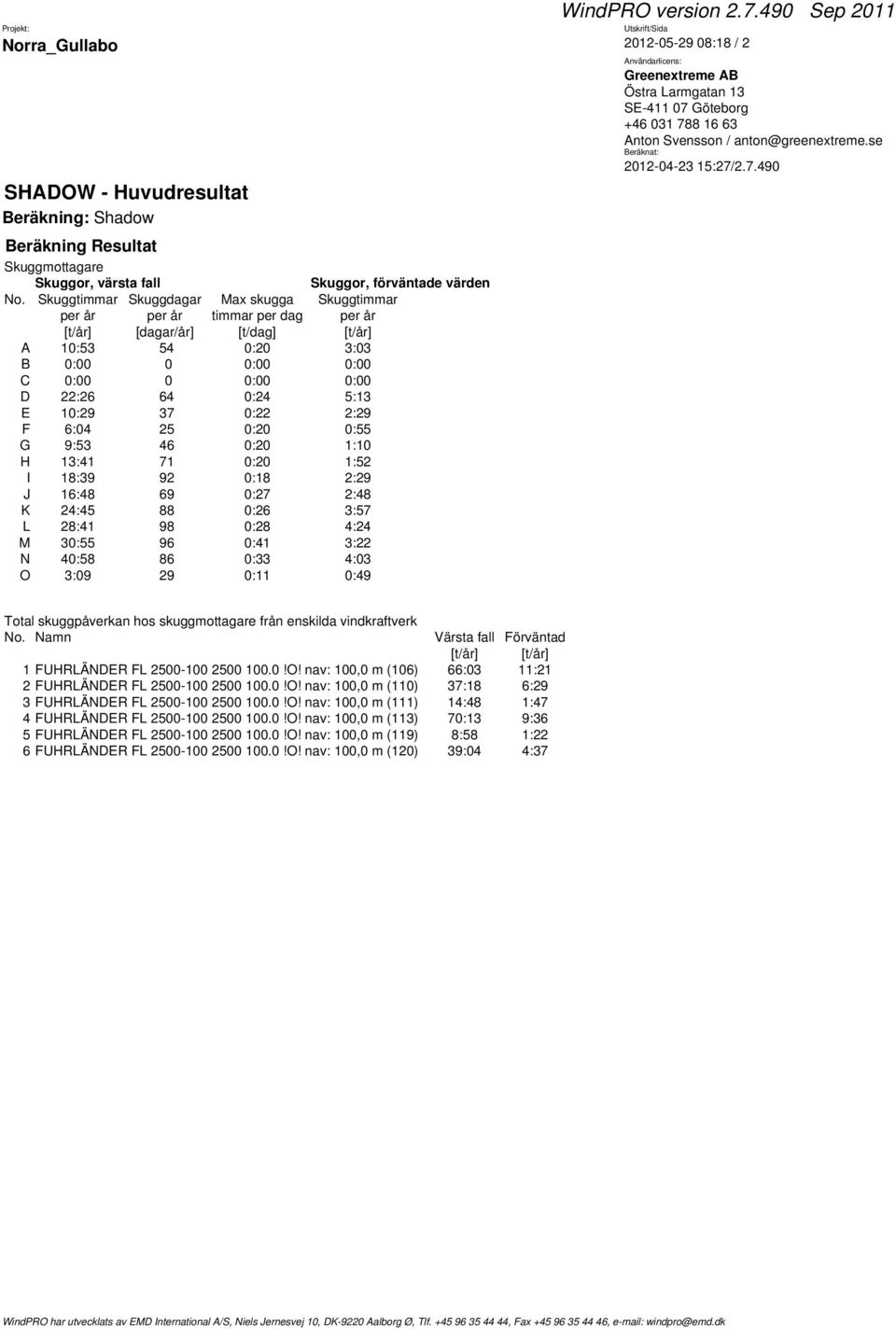

8 SHADOW - Huvudresultat Beräkning: Shadow Beräkning Resultat Skuggmottagare Skuggor, värsta fall Skuggor, förväntade värden No. Skuggtimmar Skuggdagar Max skugga Skuggtimmar per år per år timmar per dag per år [t/år] [dagar/år] [t/dag] [t/år] A 10: :20 3:03 B 0:00 0 0:00 0:00 C 0:00 0 0:00 0:00 D 22: :24 5:13 E 10: :22 2:29 F 6: :20 0:55 G 9: :20 1:10 H 13: :20 1:52 I 18: :18 2:29 J 16: :27 2:48 K 24: :26 3:57 L 28: :28 4:24 M 30: :41 3:22 N 40: :33 4:03 O 3: :11 0: :18 / :27/ Total skuggpåverkan hos skuggmottagare från enskilda vindkraftverk No. Namn Värsta fall Förväntad [t/år] [t/år] 1 FUHRLÄNDER FL !O! nav: 100,0 m (106) 66:03 11:21 2 FUHRLÄNDER FL !O! nav: 100,0 m (110) 37:18 6:29 3 FUHRLÄNDER FL !O! nav: 100,0 m (111) 14:48 1:47 4 FUHRLÄNDER FL !O! nav: 100,0 m (113) 70:13 9:36 5 FUHRLÄNDER FL !O! nav: 100,0 m (119) 8:58 1:22 6 FUHRLÄNDER FL !O! nav: 100,0 m (120) 39:04 4:37

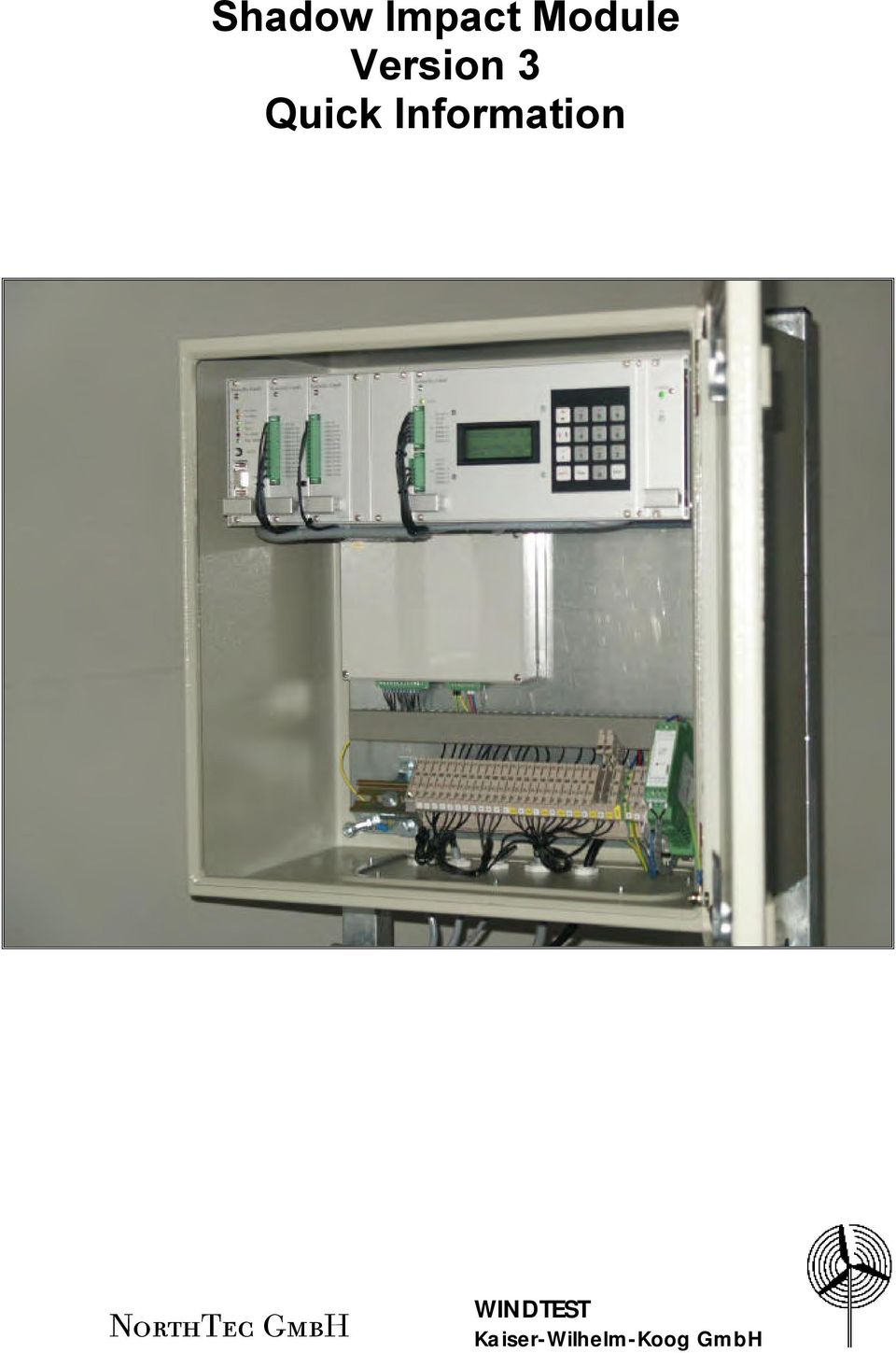

9 Shadow Impact Module Version 3 Quick Information NorthTec GmbH WINDTEST Kaiser-Wilhelm-Koog GmbH

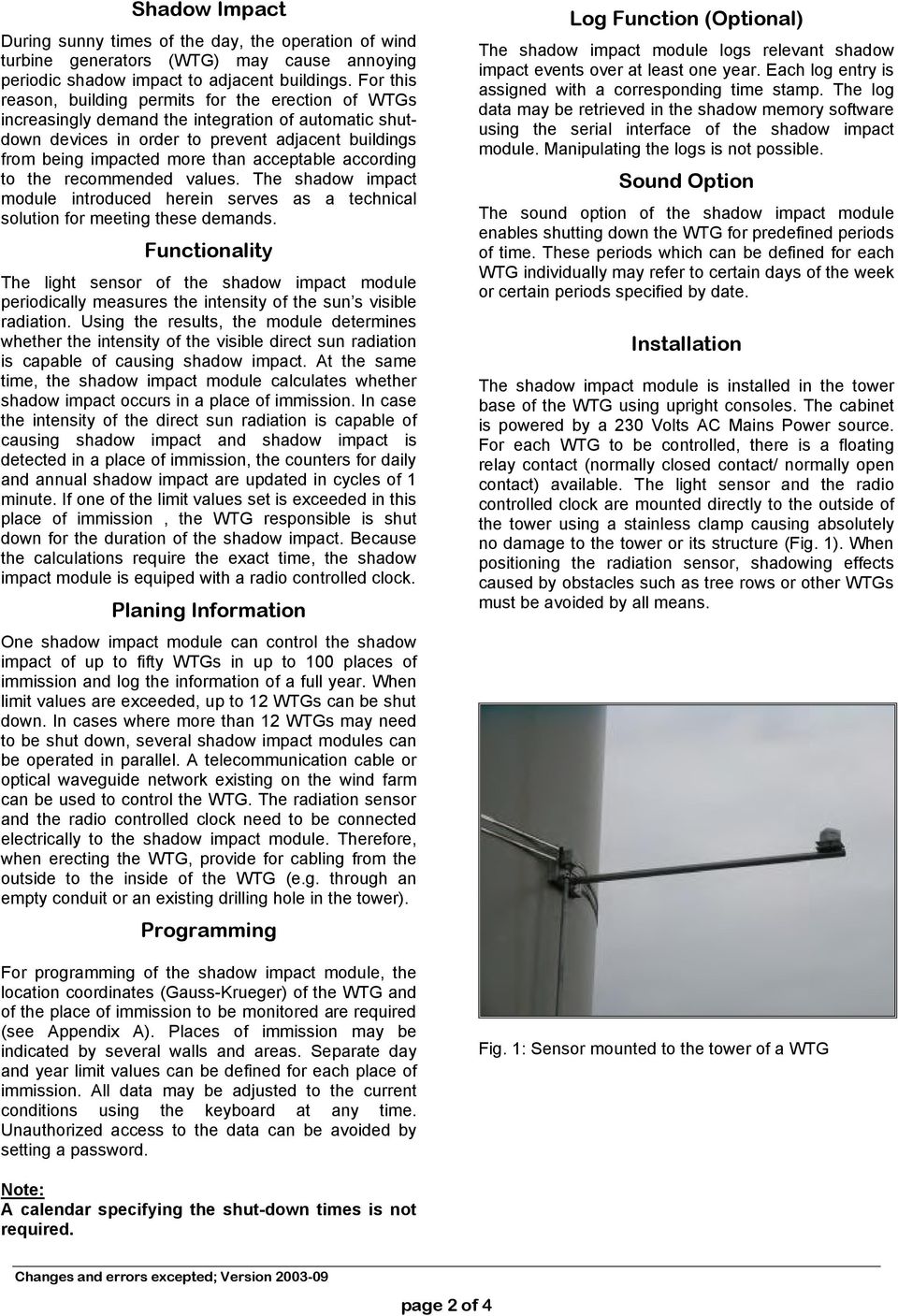

10 Shadow Impact During sunny times of the day, the operation of wind turbine generators (WTG) may cause annoying periodic shadow impact to adjacent buildings. For this reason, building permits for the erection of WTGs increasingly demand the integration of automatic shutdown devices in order to prevent adjacent buildings from being impacted more than acceptable according to the recommended values. The shadow impact module introduced herein serves as a technical solution for meeting these demands. Functionality The light sensor of the shadow impact module periodically measures the intensity of the sun s visible radiation. Using the results, the module determines whether the intensity of the visible direct sun radiation is capable of causing shadow impact. At the same time, the shadow impact module calculates whether shadow impact occurs in a place of immission. In case the intensity of the direct sun radiation is capable of causing shadow impact and shadow impact is detected in a place of immission, the counters for daily and annual shadow impact are updated in cycles of 1 minute. If one of the limit values set is exceeded in this place of immission, the WTG responsible is shut down for the duration of the shadow impact. Because the calculations require the exact time, the shadow impact module is equiped with a radio controlled clock. Planing Information One shadow impact module can control the shadow impact of up to fifty WTGs in up to 100 places of immission and log the information of a full year. When limit values are exceeded, up to 12 WTGs can be shut down. In cases where more than 12 WTGs may need to be shut down, several shadow impact modules can be operated in parallel. A telecommunication cable or optical waveguide network existing on the wind farm can be used to control the WTG. The radiation sensor and the radio controlled clock need to be connected electrically to the shadow impact module. Therefore, when erecting the WTG, provide for cabling from the outside to the inside of the WTG (e.g. through an empty conduit or an existing drilling hole in the tower). Programming For programming of the shadow impact module, the location coordinates (Gauss-Krueger) of the WTG and of the place of immission to be monitored are required (see Appendix A). Places of immission may be indicated by several walls and areas. Separate day and year limit values can be defined for each place of immission. All data may be adjusted to the current conditions using the keyboard at any time. Unauthorized access to the data can be avoided by setting a password. Log Function (Optional) The shadow impact module logs relevant shadow impact events over at least one year. Each log entry is assigned with a corresponding time stamp. The log data may be retrieved in the shadow memory software using the serial interface of the shadow impact module. Manipulating the logs is not possible. Sound Option The sound option of the shadow impact module enables shutting down the WTG for predefined periods of time. These periods which can be defined for each WTG individually may refer to certain days of the week or certain periods specified by date. Installation The shadow impact module is installed in the tower base of the WTG using upright consoles. The cabinet is powered by a 230 Volts AC Mains Power source. For each WTG to be controlled, there is a floating relay contact (normally closed contact/ normally open contact) available. The light sensor and the radio controlled clock are mounted directly to the outside of the tower using a stainless clamp causing absolutely no damage to the tower or its structure (Fig. 1). When positioning the radiation sensor, shadowing effects caused by obstacles such as tree rows or other WTGs must be avoided by all means. Fig. 1: Sensor mounted to the tower of a WTG Note: A calendar specifying the shut-down times is not required. Changes and errors excepted; Version page 2 of 4

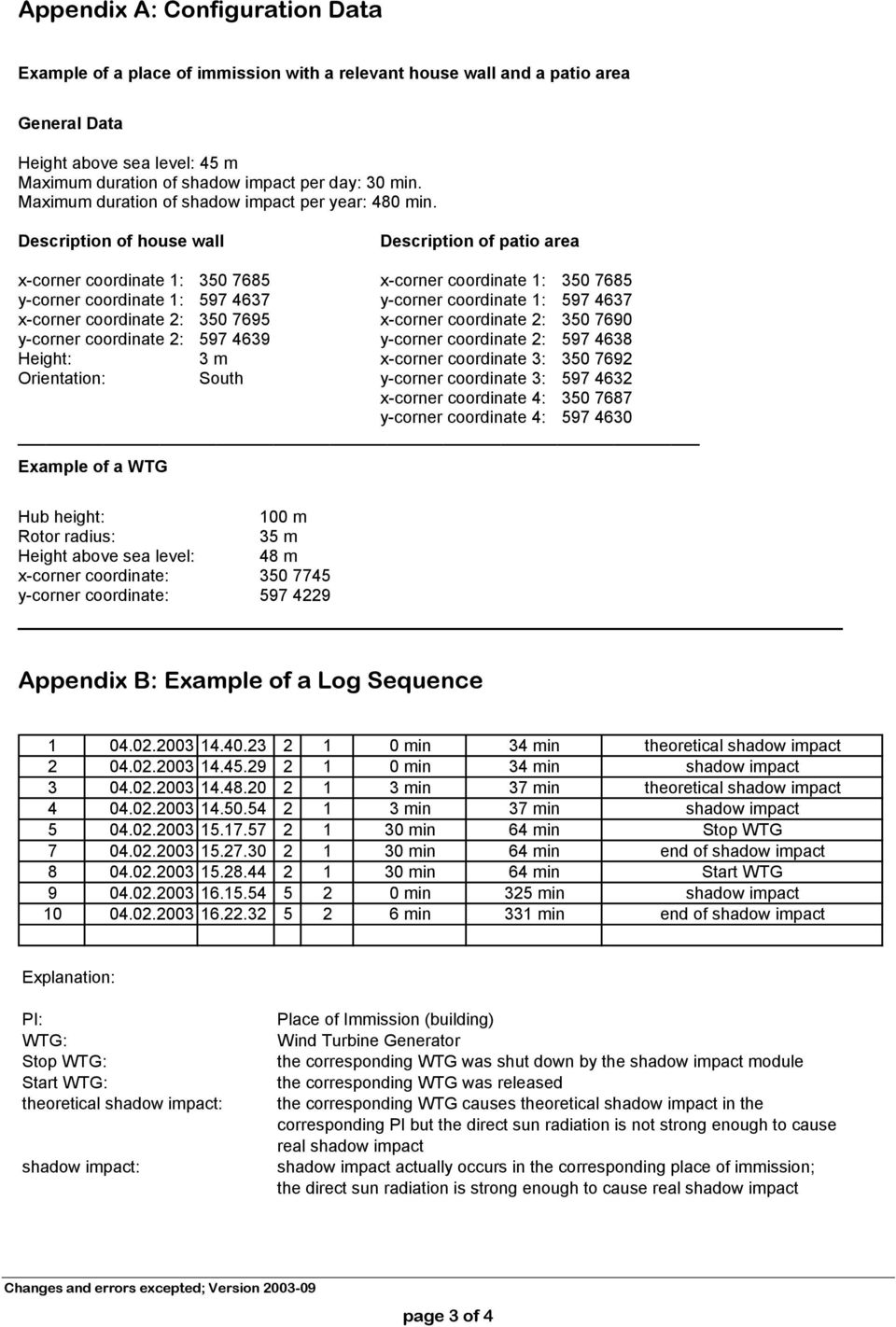

11 Appendix A: Configuration Data Example of a place of immission with a relevant house wall and a patio area General Data Height above sea level: 45 m Maximum duration of shadow impact per day: 30 min. Maximum duration of shadow impact per year: 480 min. Description of house wall Description of patio area x-corner coordinate 1: x-corner coordinate 1: y-corner coordinate 1: y-corner coordinate 1: x-corner coordinate 2: x-corner coordinate 2: y-corner coordinate 2: y-corner coordinate 2: Height: 3 m x-corner coordinate 3: Orientation: South y-corner coordinate 3: x-corner coordinate 4: y-corner coordinate 4: Example of a WTG Hub height: Rotor radius: Height above sea level: 100 m 35 m 48 m x-corner coordinate: y-corner coordinate: Appendix B: Example of a Log Sequence min 34 min theoretical shadow impact min 34 min shadow impact min 37 min theoretical shadow impact min 37 min shadow impact min 64 min Stop WTG min 64 min end of shadow impact min 64 min Start WTG min 325 min shadow impact min 331 min end of shadow impact Explanation: PI: WTG: Stop WTG: Start WTG: theoretical shadow impact: shadow impact: Place of Immission (building) Wind Turbine Generator the corresponding WTG was shut down by the shadow impact module the corresponding WTG was released the corresponding WTG causes theoretical shadow impact in the corresponding PI but the direct sun radiation is not strong enough to cause real shadow impact shadow impact actually occurs in the corresponding place of immission; the direct sun radiation is strong enough to cause real shadow impact Changes and errors excepted; Version page 3 of 4

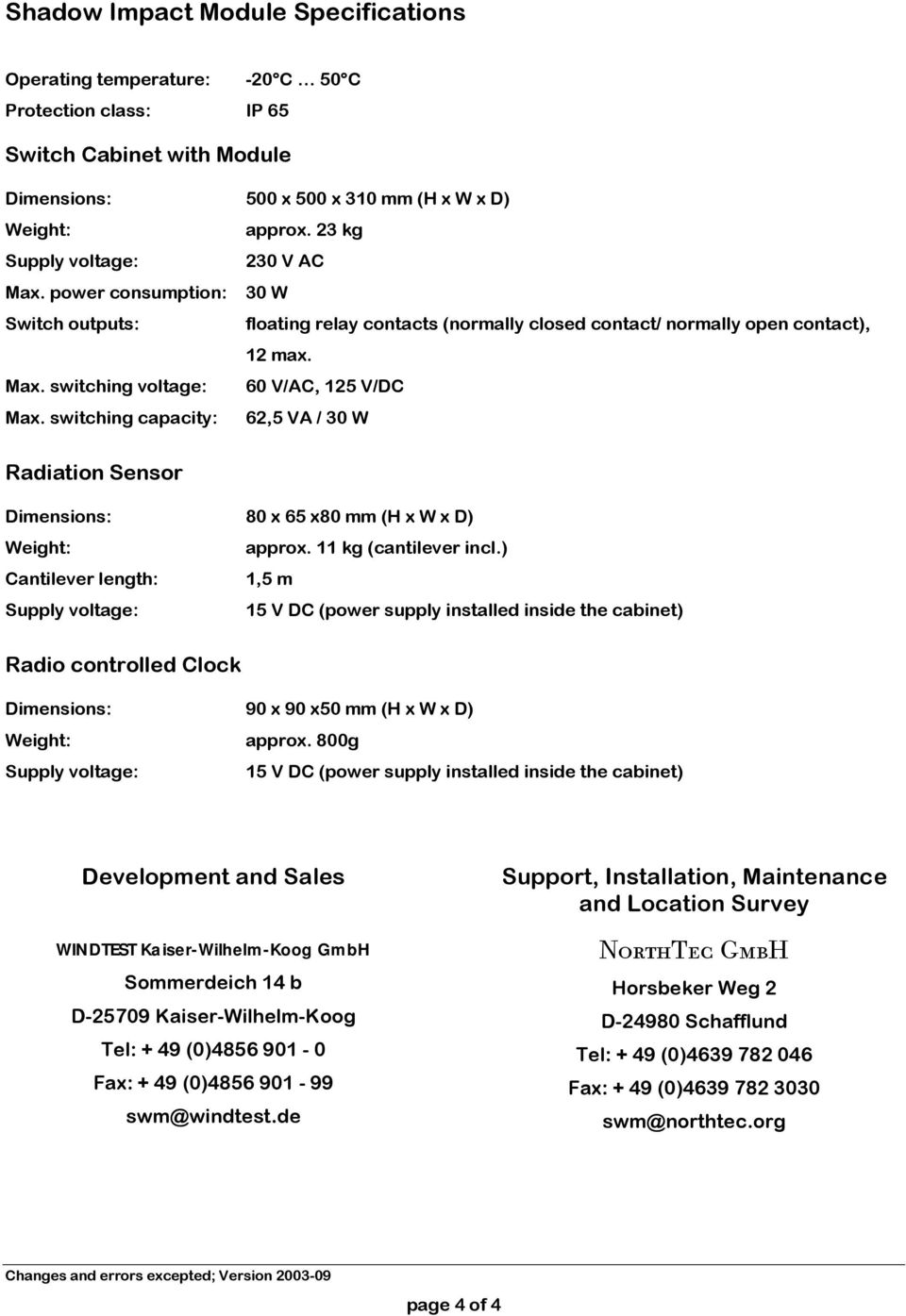

12 Shadow Impact Module Specifications Operating temperature: -20 C 50 C Protection class: IP 65 Switch Cabinet with Module Dimensions: 500 x 500 x 310 mm (H x W x D) Weight: approx. 23 kg Supply voltage: 230 V AC Max. power consumption: 30 W Switch outputs: floating relay contacts (normally closed contact/ normally open contact), 12 max. Max. switching voltage: 60 V/AC, 125 V/DC Max. switching capacity: 62,5 VA / 30 W Radiation Sensor Dimensions: 80 x 65 x80 mm (H x W x D) Weight: approx. 11 kg (cantilever incl.) Cantilever length: 1,5 m Supply voltage: 15 V DC (power supply installed inside the cabinet) Radio controlled Clock Dimensions: 90 x 90 x50 mm (H x W x D) Weight: approx. 800g Supply voltage: 15 V DC (power supply installed inside the cabinet) Development and Sales WINDTEST Kaiser-Wilhelm-Koog GmbH Sommerdeich 14 b D Kaiser-Wilhelm-Koog Tel: + 49 (0) Fax: + 49 (0) swm@windtest.de Support, Installation, Maintenance and Location Survey NorthTec GmbH Horsbeker Weg 2 D Schafflund Tel: + 49 (0) Fax: + 49 (0) swm@northtec.org Changes and errors excepted; Version page 4 of 4
