1 FrontLine Fönsterbänkskanaler typ DFK TEKNISK INFORMATION 2001:05

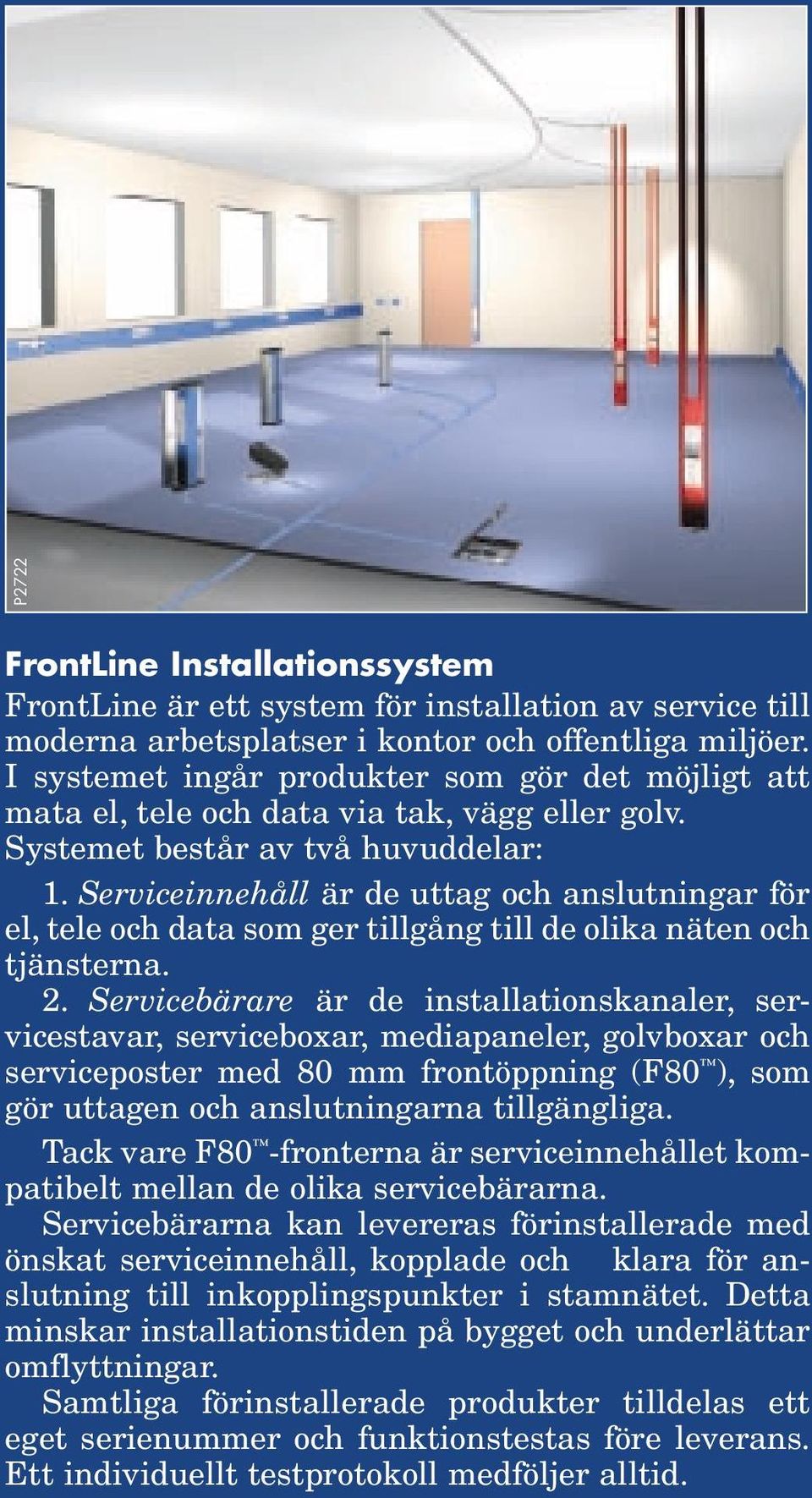

2 P2722 FrontLine Installationssystem FrontLine är ett system för installation av service till moderna arbetsplatser i kontor och offentliga miljöer. I systemet ingår produkter som gör det möjligt att mata el, tele och data via tak, vägg eller golv. Systemet består av två huvuddelar: 1. Serviceinnehåll är de uttag och anslutningar för el, tele och data som ger tillgång till de olika näten och tjänsterna. 2. Servicebärare är de installationskanaler, servicestavar, serviceboxar, mediapaneler, golvboxar och serviceposter med 80 mm frontöppning (F80 ), som gör uttagen och anslutningarna tillgängliga. Tack vare F80 -fronterna är serviceinnehållet kompatibelt mellan de olika servicebärarna. Servicebärarna kan levereras förinstallerade med önskat serviceinnehåll, kopplade och klara för anslutning till inkopplingspunkter i stamnätet. Detta minskar installationstiden på bygget och underlättar omflyttningar. Samtliga förinstallerade produkter tilldelas ett eget serienummer och funktionstestas före leverans. Ett individuellt testprotokoll medföljer alltid.

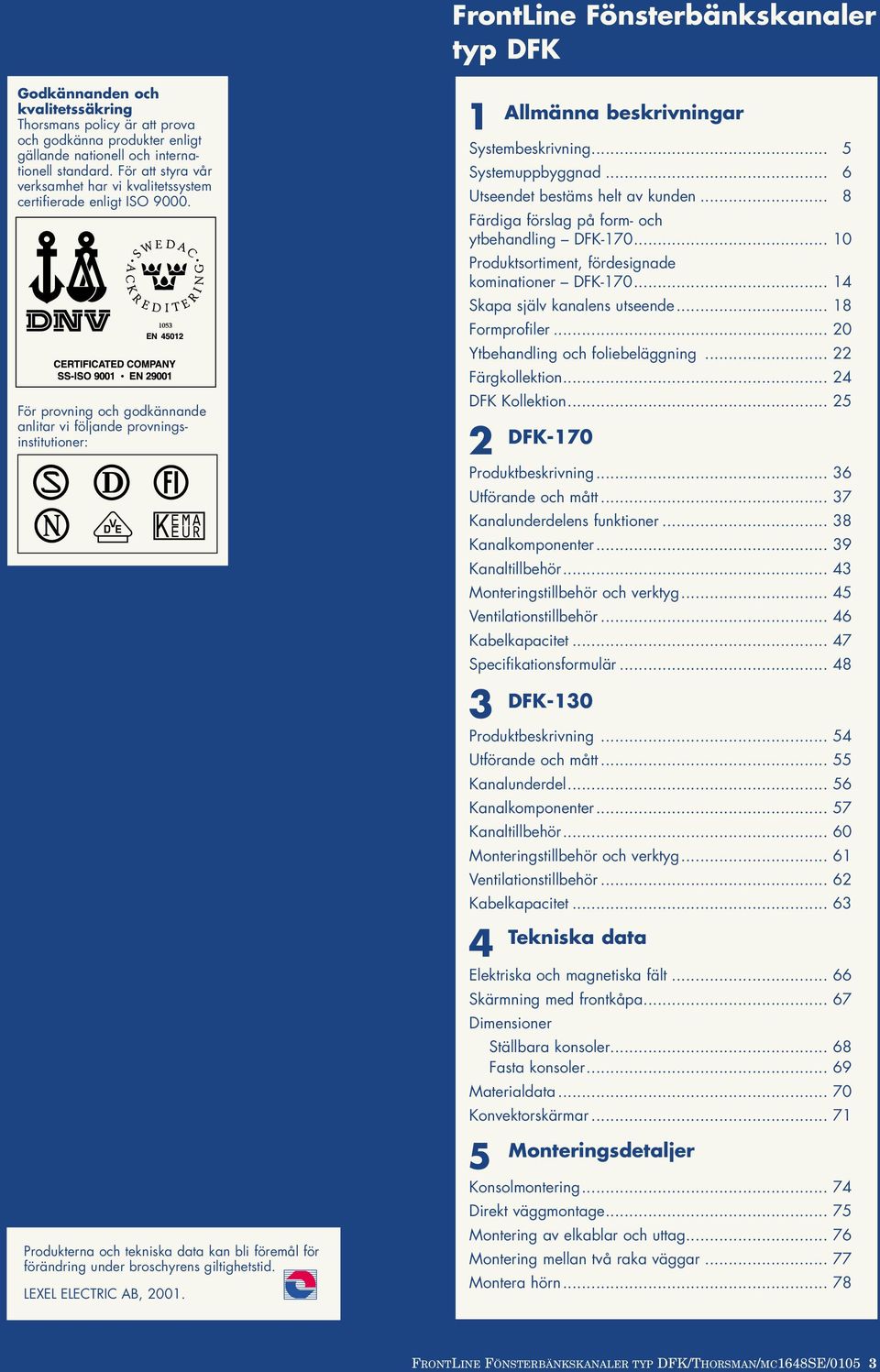

3 FrontLine Fönsterbänkskanaler typ DFK Godkännanden och kvalitetssäkring Thorsmans policy är att prova och godkänna produkter enligt gällande nationell och internationell standard. För att styra vår verksamhet har vi kvalitetssystem certifierade enligt ISO För provning och godkännande anlitar vi följande provningsinstitutioner: Produkterna och tekniska data kan bli föremål för förändring under broschyrens giltighetstid. LEXEL ELECTRIC AB, Systembeskrivning... 5 Systemuppbyggnad... 6 Utseendet bestäms helt av kunden... 8 Färdiga förslag på form- och ytbehandling DFK Produktsortiment, fördesignade kominationer DFK Skapa själv kanalens utseende Formprofiler Ytbehandling och foliebeläggning Färgkollektion DFK Kollektion Produktbeskrivning Utförande och mått Kanalunderdelens funktioner Kanalkomponenter Kanaltillbehör Monteringstillbehör och verktyg Ventilationstillbehör Kabelkapacitet Specifikationsformulär Produktbeskrivning Utförande och mått Kanalunderdel Kanalkomponenter Kanaltillbehör Monteringstillbehör och verktyg Ventilationstillbehör Kabelkapacitet Elektriska och magnetiska fält Skärmning med frontkåpa Dimensioner Ställbara konsoler Fasta konsoler Materialdata Konvektorskärmar Allmänna beskrivningar DFK-170 DFK-130 Tekniska data Monteringsdetaljer Konsolmontering Direkt väggmontage Montering av elkablar och uttag Montering mellan två raka väggar Montera hörn FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105 3

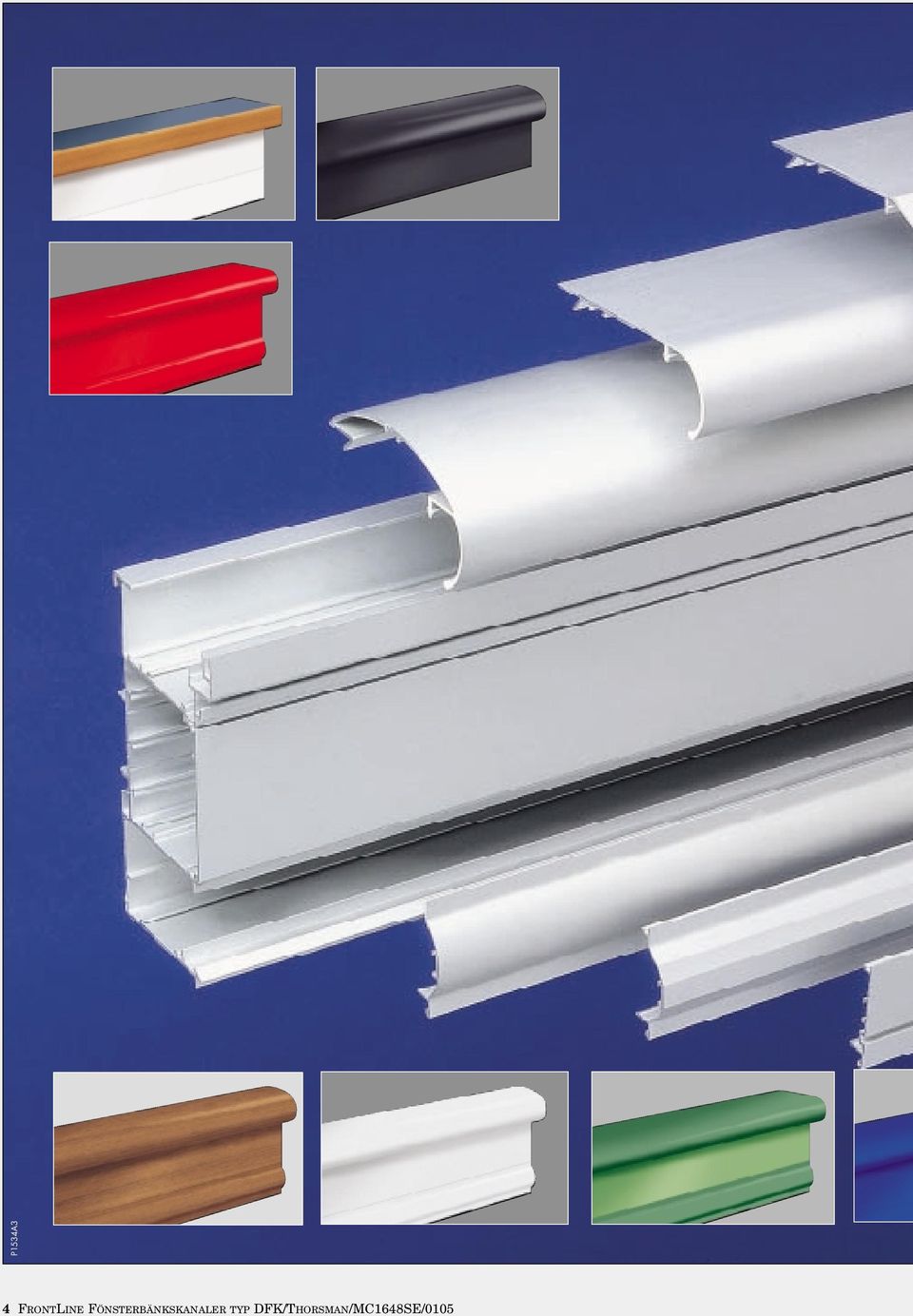

4 P1534A3 4 FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105

5 Systembeskrivning FrontLine Fönsterbänkskanaler typ DFK är enbart avsedda för horisontella montage. Men med detta förbehåll påstår vi att ingen annan kanal är så installationsvänlig och ger så stor frihet när det gäller att kunna välja egen form, färg och material. Kablar och uttag för starkström och kommunikation monteras i den öppna kanalunderdelen, som är av aluminium eller PVC och täcks sedan in med formprofiler och en front. Dessa snäpps fast när installationen är klar. Det är via formprofiler och front som man själv kan bestämma utseendet på kanalen. Det finns fem olika former på profilerna som man kan välja mellan. Dessa kan natur- eller glansanodiseras, lackeras eller folieras. Några kan också beläggas med sten eller trä. Öppen kanalunderdel innebär att installationen kan göras i ett tidigt skede av byggprocessen och installationen kan då också tas i bruk och funktionstestas. Det sista man gör före inflyttningen är att snäppa fast formprofil och front. Det betyder att man helt kan undvika skador på synliga delar och kan leverera en helt felfri kanal till inflyttningen. Den öppna kanalunderdelen gör också att det är mycket lätt att komplettera installationen i efterhand. Lyft bara på locket, ta bort fronten och lägg in nya kablar och anslut till eventuellt nya apparater som snäpps fast i fronten. Snäppfastsatta formprofiler och front på en öppen konstruktion gör det även mycket enkelt att skifta utseende på kanalen om man skulle önska. FrontLine Fönsterbänkskanaler typ DFK finns i två storlekar. Båda typerna kan kompletteras med konvektorskärmar och ventilationsgaller. FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105 5

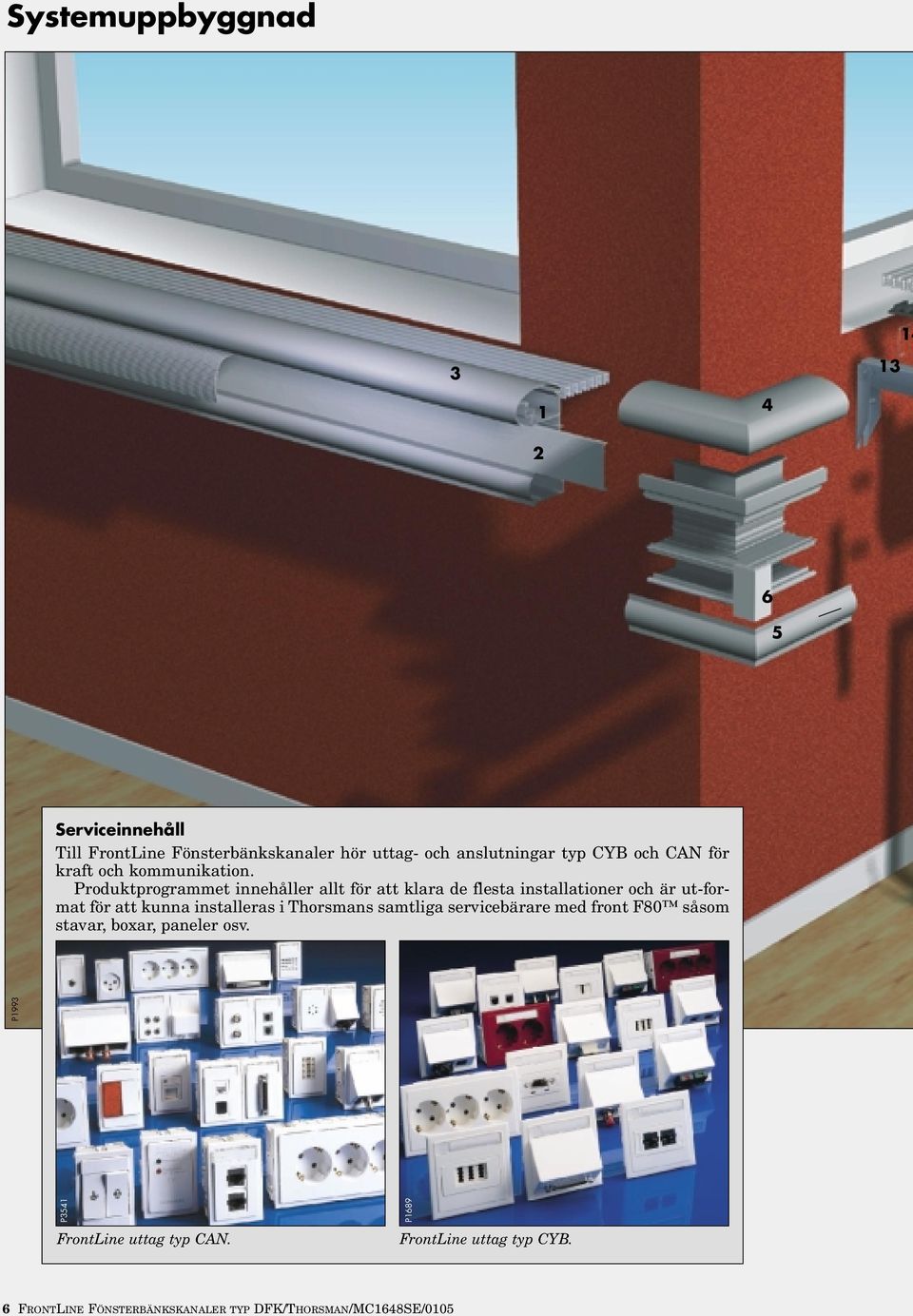

6 14 Systemuppbyggnad Serviceinnehåll Till FrontLine Fönsterbänkskanaler hör uttag- och anslutningar typ CYB och CAN för kraft och kommunikation. Produktprogrammet innehåller allt för att klara de flesta installationer och är ut-format för att kunna installeras i Thorsmans samtliga servicebärare med front F80 såsom stavar, boxar, paneler osv. P3541 P1689 P1993 FrontLine uttag typ CAN. FrontLine uttag typ CYB. 6 FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105

7 Kanalkomponenter 1 Kanalunderdel 2 Front 80 (F80 ) eller 40 mm 3 Formprofil, övre 4 Ytterhörn 5 Formprofil, nedre 6 Front, ytterhörn 7 Ändstycke (visas inte) Utjämningsstycke (visas inte) 9 Väggram (visas inte) 10 Kabelhylla 11 Kabelclips (visas inte) 12 Skarvstycke 13 Väggkonsol 14 Kabelklamma 15 Gallerhållare 16 Ventilationsgaller 17 Konvektorskärm 18 Konsolsats, konvektorskärm P1994 Hörninstallation av FrontLine typ DFK-130 med hörnstycke DFK-HI130. FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105 7

8 Utseendet bestäms helt av kunden Varje leverans kan skräddarsys helt efter kundens önskemål vad gäller form, färg och material. I broschyren längre fram redovisas alla de möjligheter som finns att helt själv bestämma utseendet på kanalen. Men vi kan också erbjuda val ur ett antal färdiga form, färg och materialkombinationer som förenklar valprocessen. P1971 P1619 FrontLine typ DFK-170 i borstad aluminium. P1619 FrontLine typ DFK-130 i naturanodiserad aluminium med övre formprofilen i röd bok. 8 FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105

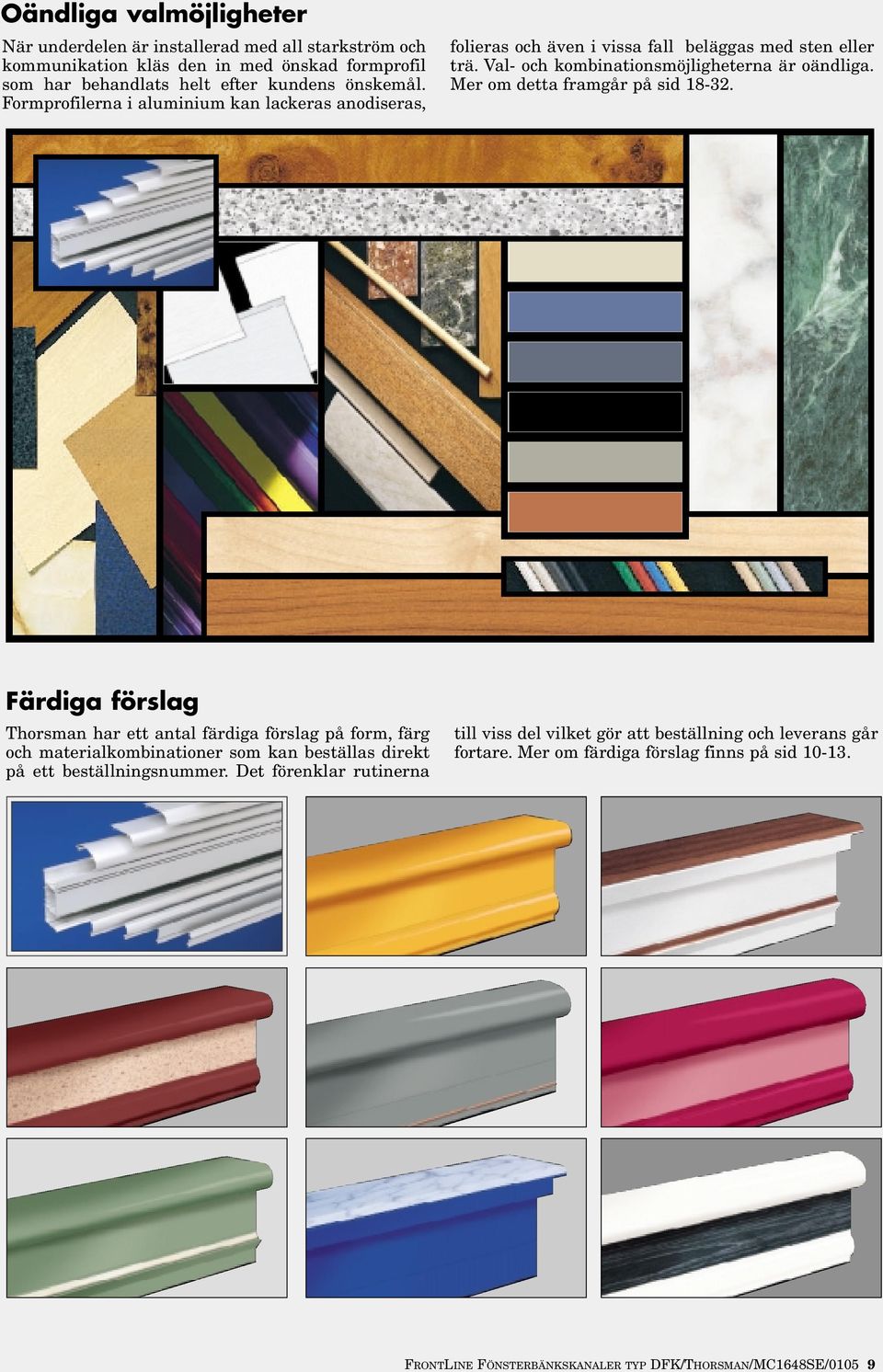

9 Oändliga valmöjligheter När underdelen är installerad med all starkström och kommunikation kläs den in med önskad formprofil som har behandlats helt efter kundens önskemål. Formprofilerna i aluminium kan lackeras anodiseras, folieras och även i vissa fall beläggas med sten eller trä. Val- och kombinationsmöjligheterna är oändliga. Mer om detta framgår på sid P1673 Färdiga förslag Thorsman har ett antal färdiga förslag på form, färg och materialkombinationer som kan beställas direkt på ett beställningsnummer. Det förenklar rutinerna till viss del vilket gör att beställning och leverans går fortare. Mer om färdiga förslag finns på sid FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105 9

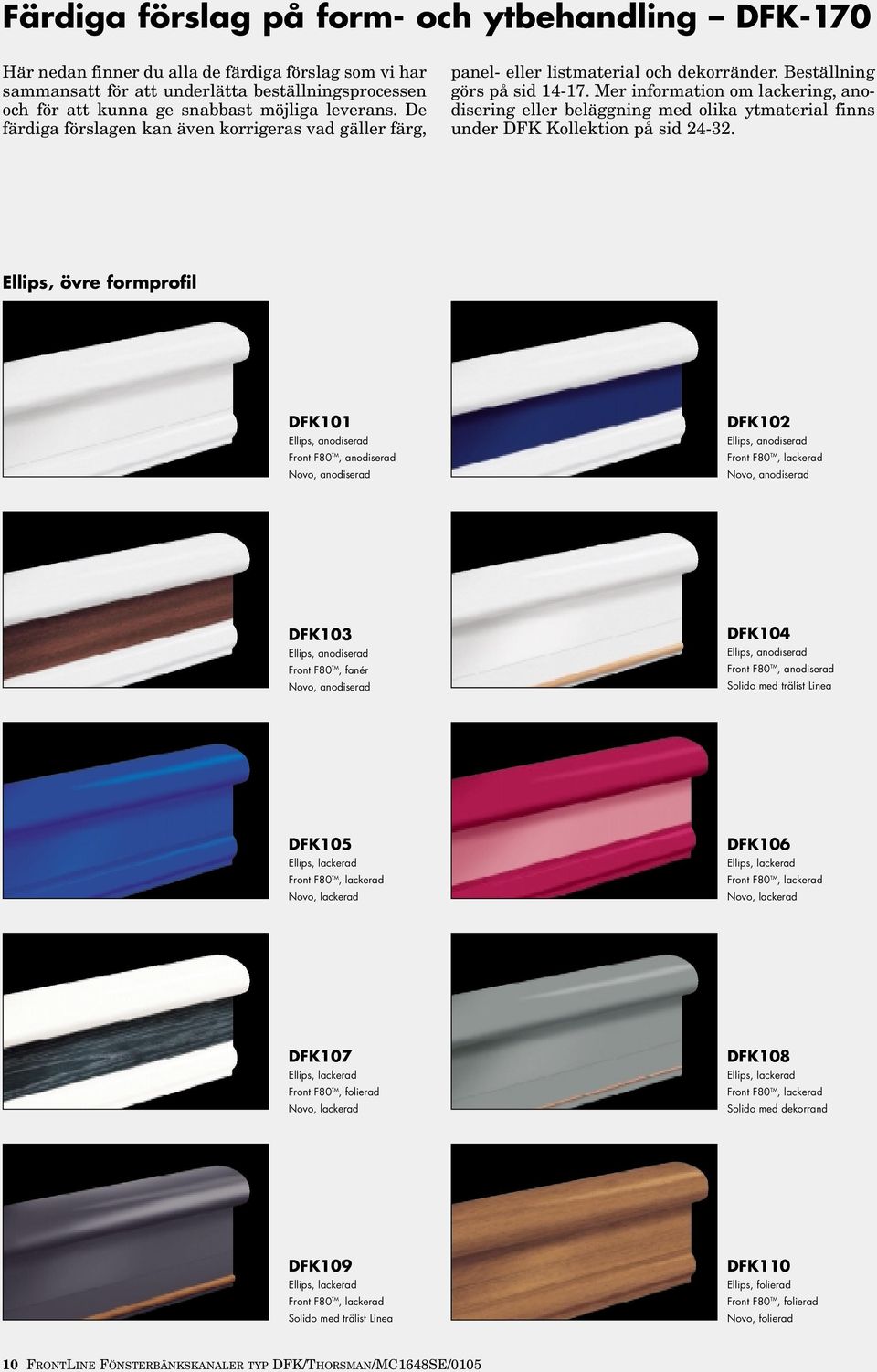

10 Färdiga förslag på form- och ytbehandling DFK-170 Här nedan finner du alla de färdiga förslag som vi har sammansatt för att underlätta beställningsprocessen och för att kunna ge snabbast möjliga leverans. De färdiga förslagen kan även korrigeras vad gäller färg, panel- eller listmaterial och dekorränder. Beställning görs på sid Mer information om lackering, anodisering eller beläggning med olika ytmaterial finns under DFK Kollektion på sid Ellips, övre formprofil DFK101 Ellips, anodiserad Front F80 TM, anodiserad Novo, anodiserad DFK102 Ellips, anodiserad Front F80 TM, lackerad Novo, anodiserad DFK103 Ellips, anodiserad Front F80 TM, fanér Novo, anodiserad DFK104 Ellips, anodiserad Front F80 TM, anodiserad Solido med trälist Linea DFK105 Ellips, lackerad Front F80 TM, lackerad Novo, lackerad DFK106 Ellips, lackerad Front F80 TM, lackerad Novo, lackerad DFK107 Ellips, lackerad Front F80 TM, folierad Novo, lackerad DFK108 Ellips, lackerad Front F80 TM, lackerad Solido med dekorrand DFK109 Ellips, lackerad Front F80 TM, lackerad Solido med trälist Linea DFK110 Ellips, folierad Front F80 TM, folierad Novo, folierad 10 FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105

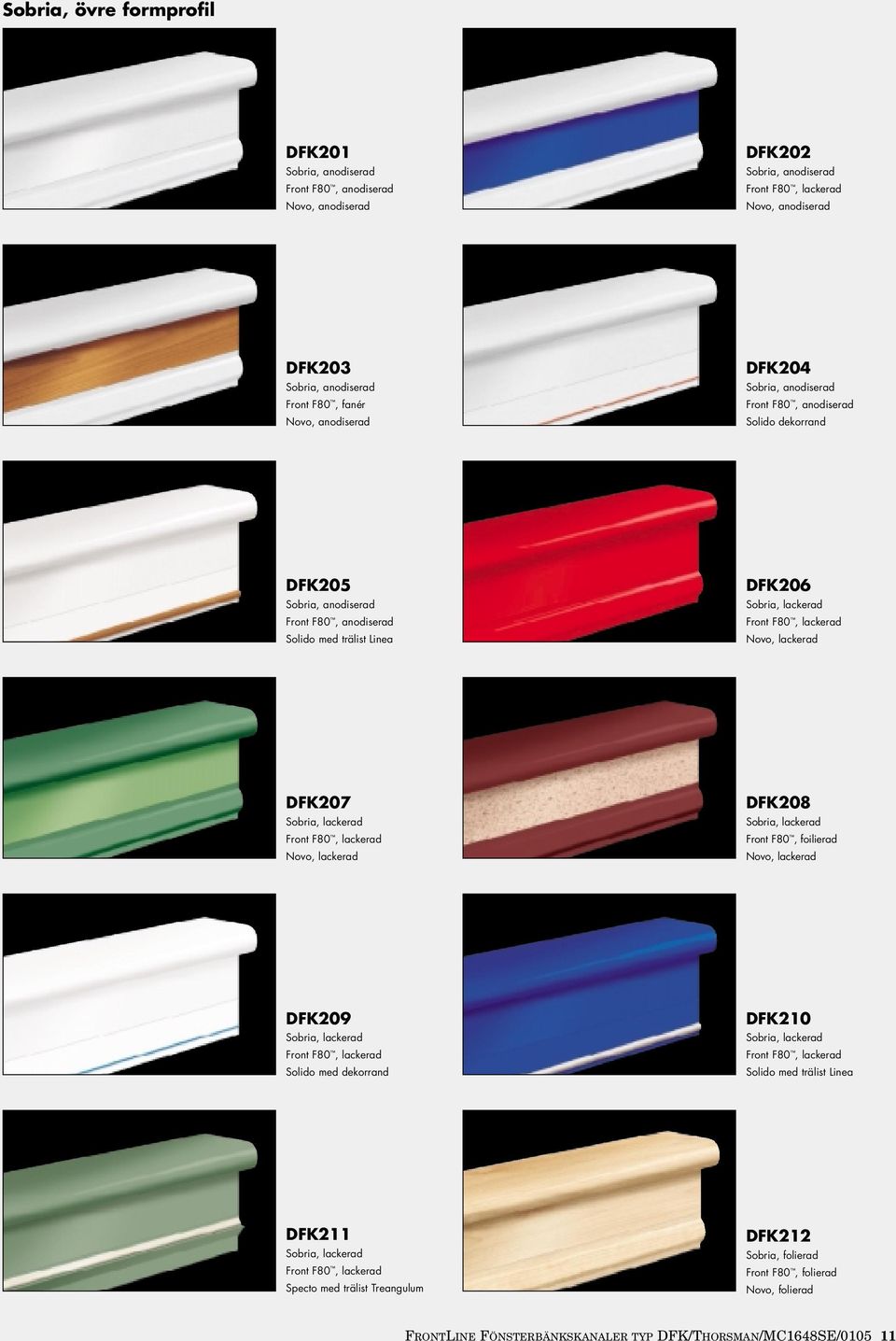

11 Sobria, övre formprofil DFK201 Sobria, anodiserad Front F80, anodiserad Novo, anodiserad DFK202 Sobria, anodiserad Front F80, lackerad Novo, anodiserad DFK203 Sobria, anodiserad Front F80, fanér Novo, anodiserad DFK204 Sobria, anodiserad Front F80, anodiserad Solido dekorrand DFK205 Sobria, anodiserad Front F80, anodiserad Solido med trälist Linea DFK206 Sobria, lackerad Front F80, lackerad Novo, lackerad DFK207 Sobria, lackerad Front F80, lackerad Novo, lackerad DFK208 Sobria, lackerad Front F80, foilierad Novo, lackerad DFK209 Sobria, lackerad Front F80, lackerad Solido med dekorrand DFK210 Sobria, lackerad Front F80, lackerad Solido med trälist Linea DFK211 Sobria, lackerad Front F80, lackerad Specto med trälist Treangulum DFK212 Sobria, folierad Front F80, folierad Novo, folierad FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/

12 Design-kombinationer (forts) Facet, övre formprofil DFK301 Facet, anodiserad Front F80, anodiserad Vergo, anodiserad DFK302 Facet, anodiserad Front F80, lackerad Vergo, anodiserad DFK303 Facet, anodiserad Front F80, fanér Vergo, anodiserad DFK304 Facet, lackerad Front F80, lackerad Vergo, lackerad DFK305 Facet, lackerad Front F80, lackerad Vergo, lackerad DFK306 Facet, lackerad Front F80, folierad Vergo, lackerad Planum, övre formprofil DFK401 Planum med stenskiva Quadra Front F80, anodiserad Solido, anodiserad DFK402 Planum med stenskiva Quadra Front F80, anodiserad Specto med trälist Treangulum DFK403 Planum med träpanel Classic Front F80, anodisrad Solido med trälist Parallel DFK404 Planum med träpanel Classic Front F80, anodiserad Specto med trälist Treangulum 12 FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105

13 Planum, övre formprofil (forts) DFK405 Planum med stenskiva Quadra Front F80, lackerad Solido, lackerad DFK407 Planum med träpanel Classic Front F80, lackerad Solido med trälist Parallel DFK408 Planum med träpanel Classic Front F80, lackerad Specto med trälist Treangulum DFK409 Planum med stenskiva Quadra Front F80, lackerad Specto med trälist Treangulum Angula, övre formprofil DFK501 Angula med trälist Margo Front F80, anodiserad Solido med trälist Linea DFK502 Angula med trälist Margo Front F80, anodiserad Solido med trälist Parallel DFK503 Angula med trälist Antiqua Front F80, anodiserad Solido med trälist Robust DFK504 Angula med linoleumplatta Modern och trälist Margo Front F80, anodiserad Solido, anodiserad DFK505 Angula med trälist Margo Front F80, lackerad Solido med trälist Linea DFK506 Angula med trälist Dignum Front F80, lackerad Solido med trälist Parallel DFK507 Angula med träpanel Antiqua Front F80, lackerad Solido med trälist Robust DFK509 Angula med linoleumplatta Modern ock trälist Margo Front F80, lackerad Solido, lackerad FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/

14 Produktsortiment, fördesignade kombinationer DFK-170 Typ Form- Position Färg/Ytbehandling Material Kod* Art. nr profil T- DFK101 Ellips P90A Naturanodiserad Al AP Front F80 TM Naturanodiserad Al AP Novo P40A Naturanodiserad Al AP Ellips P90A Naturanodiserad, borstad yta Al AB Front F80 TM Naturanodiserad, borstad yta Al AB Novo P40A Naturanodiserad, borstad yta Al AB Ellips P90A Glansanodiserad Al AO Front F80 TM Glansanodiserad Al AO Novo P40A Glansanodiserad Al AO DFK102 Ellips P90A Naturanodiserad Al AP Front F80 TM Pulverlackerad, RAL 5022 Al L51 Novo P40A Naturanodiserad Al AP DFK103 Ellips P90A Naturanodiserad Al AP Front F80 TM Fanér, Mahogny Al + Trä F06 Novo P40A Naturanodiserad Al AP DFK104 Ellips P90A Naturanodiserad Al AP Front F80 TM Naturanodiserad Al AP Solido + Linea P40C/TC Naturanodiserad + Röd bok Al + Trä AP/D03 DFK105 Ellips P90A Pulverlackerad, RAL 5002 Al L Front F80 TM Pulverlackerad, RAL 5002 Al L Novo P40A Pulverlackerad, RAL 5002 Al L DFK106 Ellips P90A Pulverlackerad, RAL 4002 Al L Front F80 TM Pulverlackerad, RAL 3014 Al L Novo P40A Pulverlackerad, RAL 4002 Al L DFK107 Ellips P90A Pulverlackerad, RAL 9010 Al L Front F80 TM Folierad Al + Folie M12 Novo P40A Pulverlackerad, RAL 9010 Al L02 DFK108 Ellips P90A Pulverlackerad, RAL 9007 Al L Front F80 TM Pulverlackerad, RAL 9007 Al L23 Solido + Dekorrand P40C/P Pulverlackerad, RAL Röd dekorrand Al + PVC L23/P05 DFK109 Ellips P90A Pulverlackerad, RAL 9005 Al L Front F80 TM Pulverlackerad, RAL 9005 Al L24 Solido + Linea P40C/TC Pulverlackerad, RAL Körsbärsträ Al + Trä L24/D05 DFK110 Ellips P90A Folierad Al + Folie M Front F80 TM Folierad Al + Folie M09 Novo P40A Folierad Al + Folie M09 DFK201 Sobria P90B Naturanodiserad Al AP Front F80 TM Naturanodiserad Al AP Novo P40A Naturanodiserad Al AP Sobria P90B Naturanodiserad, borstad yta Al AB Front F80 TM Naturanodiserad, borstad yta Al AB Novo P40A Naturanodiserad, borstad yta Al AB Sobria P90B Glansanodiserad, borstad yta Al AO Front F80 TM Glansanodiserad, borstad yta Al AO Novo P40A Glansanodiserad, borstad yta Al AO DFK202 Sobria P90B Naturanodiserad Al AP Front F80 TM Pulverlackerad, RAL 5022 Al L51 Novo P40A Naturanodiserad Al AP DFK203 Sobria P90B Naturanodiserad Al AP Front F80 TM Fanér, Körsbär Al + Trä F05 Novo P40A Naturanodiserad Al AP DFK204 Sobria P90B Naturanodiserad Al AP Front F80 TM Naturanodiserad Al AP Solido + Dekorrand P40C/P Naturanodiserad + Röd dekorrand Al + PVC AP/P05 DFK205 Sobria P90B Naturanodiserad Al AP Front F80 TM Naturanodiserad Al AP Solido + Linea P40C/TC Naturanodiserad + Körsbär Al + Trä AP/D05 DFK206 Sobria P90B Pulverlackerad, RAL 3020 Al L Front F80 TM Pulverlackerad, RAL 3020 Al L41 Novo P40A Pulverlackerad, RAL 3020 Al L41 DFK207 Sobria P90B Pulverlackerad, RAL 6011 Al L Front F80 TM Pulverlackerad, RAL 6021 Al L Novo P40A Pulverlackerad, RAL 6011 Al L DFK208 Sobria P90B Pulverlackerad, RAL 3004 Al L Front F80 TM Folierad Al + Folie M18 Novo P40A Pulverlackerad, RAL 3004 Al L DFK209 Sobria P90B Pulverlackerad, RAL 9010 Al L Front F80 TM Pulverlackerad, RAL 9010 Al L02 Solido + Dekorand P40C/P Pulverlackerad, RAL Blå dekorrand Al + PVC L02/P07 DFK210 Sobria P90B Pulverlackerad, RAL 5002 Al L Front F80 TM Pulverlackerad, RAL 5002 Al L Solido + Linea P40C/TC Pulverlackerad, RAL Björkträ Al + Trä L/D01 DFK211 Sobria P90B Pulverlackerad, NCS S 5010-G10Y Al L Front F80 TM Pulverlackerad, NCS S 5010-G10Y Al L Specto + Treangulum P40D/TD Pulverlackerad, NCS S 5010-G10Y + Björk Al + Trä L/D01 DFK212 Sobria P90B Folierad Al + Folie M Front F80 TM Folierad Al + Folie M02 Novo P40A Folierad Al + Folie M02 * L = Lackerad, sid R = Sten, sid. 26 D = Trä, sid. 27 F = Fanér, sid. 28 M = Folie, sid H = Linoleum, sid. 31 P = Dekorränder, sid FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105

15 Variationsmöjligheter se DFK Kollektion på sidorna Färg/Ytbehandlingsvariationer Kod* Ditt val Antal Anmärkningar Kod* st Ingen variationsmöjlighet Ingen variationsmöjlighet Ingen variationsmöjlighet Pulverlackering på Front L Vid beställning av fördesignade produkter med förändringar genom eget val ska du också fylla i lämplig Kod och Antal. Obs! Ordernr som börjar på T- innefattar kanalunderdel av aluminium. Fanér på Front F Trä på list Linea Pulverlackering på Ellips, Front och Novo D L Pulverlackering på Ellips och Novo Pulverlackering på Front Pulverlackering på Ellips och Novo Foliering på Front Pulverlackering på Ellips, Front och Novo Dekorand Pulverlackering på Ellips, Front och Novo Trä på list Linea Foliering på Ellips, Front och Novo L L L M L P L D M Ingen variationsmöjlighet Ingen variationsmöjlighet Ingen variationsmöjlighet Pulverlackering på Front L Fanér på Front F Dekorrand P Trä på list Linea Pulverlackering på Sobria, Front och Novo D L Pulverlackering på Sobria och Novo Pulverlackering på Front Pulverlackering på Sobria och Novo Foliering på Front Pulverlackering på Sobria, Front och Solido Dekorrand Pulverlackering på Sobria, Front och Solido Trä på list Linea Pulverlackering på Sobria, Front and Specto Trä på list Treangulum Foliering på Sobria, Front och Novo L L L M L P L D L D M * L = Lackerad, sid R = Sten, sid. 26 D = Trä, sid. 27 F = Fanér, sid. 28 M = Folie, sid H = Linoleum, sid. 31 P = Dekorränder, sid. 32. FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/

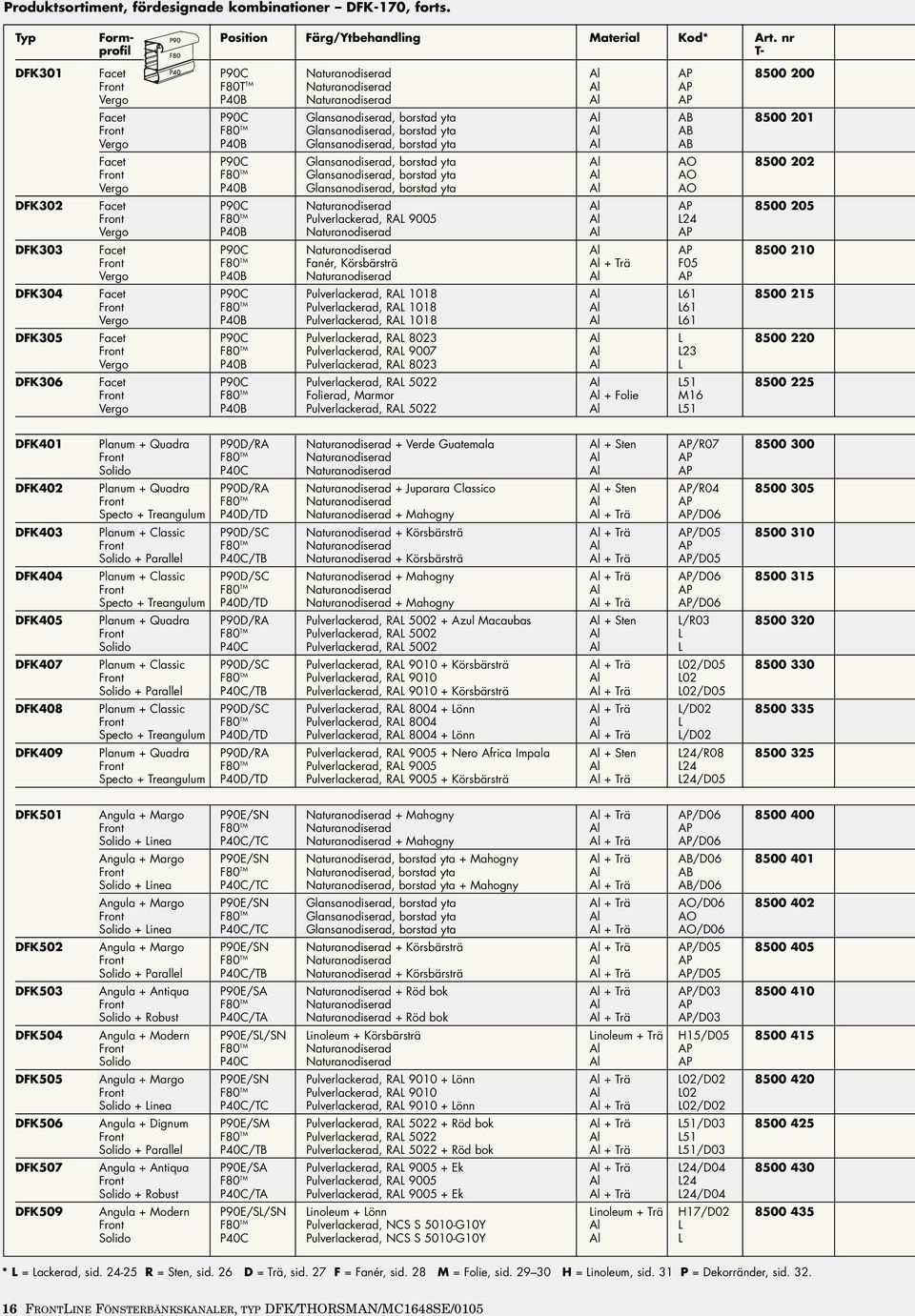

16 Produktsortiment, fördesignade kombinationer DFK-170, forts. Typ Form- Position Färg/Ytbehandling Material Kod* Art. nr profil T- DFK301 Facet P90C Naturanodiserad Al AP Front F80T TM Naturanodiserad Al AP Vergo P40B Naturanodiserad Al AP Facet P90C Glansanodiserad, borstad yta Al AB Front F80 TM Glansanodiserad, borstad yta Al AB Vergo P40B Glansanodiserad, borstad yta Al AB Facet P90C Glansanodiserad, borstad yta Al AO Front F80 TM Glansanodiserad, borstad yta Al AO Vergo P40B Glansanodiserad, borstad yta Al AO DFK302 Facet P90C Naturanodiserad Al AP Front F80 TM Pulverlackerad, RAL 9005 Al L24 Vergo P40B Naturanodiserad Al AP DFK303 Facet P90C Naturanodiserad Al AP Front F80 TM Fanér, Körsbärsträ Al + Trä F05 Vergo P40B Naturanodiserad Al AP DFK304 Facet P90C Pulverlackerad, RAL 1018 Al L Front F80 TM Pulverlackerad, RAL 1018 Al L61 Vergo P40B Pulverlackerad, RAL 1018 Al L61 DFK305 Facet P90C Pulverlackerad, RAL 8023 Al L Front F80 TM Pulverlackerad, RAL 9007 Al L23 Vergo P40B Pulverlackerad, RAL 8023 Al L DFK306 Facet P90C Pulverlackerad, RAL 5022 Al L Front F80 TM Folierad, Marmor Al + Folie M16 Vergo P40B Pulverlackerad, RAL 5022 Al L51 DFK401 Planum + Quadra P90D/RA Naturanodiserad + Verde Guatemala Al + Sten AP/R Front F80 TM Naturanodiserad Al AP Solido P40C Naturanodiserad Al AP DFK402 Planum + Quadra P90D/RA Naturanodiserad + Juparara Classico Al + Sten AP/R Front F80 TM Naturanodiserad Al AP Specto + Treangulum P40D/TD Naturanodiserad + Mahogny Al + Trä AP/D06 DFK403 Planum + Classic P90D/SC Naturanodiserad + Körsbärsträ Al + Trä AP/D Front F80 TM Naturanodiserad Al AP Solido + Parallel P40C/TB Naturanodiserad + Körsbärsträ Al + Trä AP/D05 DFK404 Planum + Classic P90D/SC Naturanodiserad + Mahogny Al + Trä AP/D Front F80 TM Naturanodiserad Al AP Specto + Treangulum P40D/TD Naturanodiserad + Mahogny Al + Trä AP/D06 DFK405 Planum + Quadra P90D/RA Pulverlackerad, RAL Azul Macaubas Al + Sten L/R Front F80 TM Pulverlackerad, RAL 5002 Al L Solido P40C Pulverlackerad, RAL 5002 Al L DFK407 Planum + Classic P90D/SC Pulverlackerad, RAL Körsbärsträ Al + Trä L02/D Front F80 TM Pulverlackerad, RAL 9010 Al L02 Solido + Parallel P40C/TB Pulverlackerad, RAL Körsbärsträ Al + Trä L02/D05 DFK408 Planum + Classic P90D/SC Pulverlackerad, RAL Lönn Al + Trä L/D Front F80 TM Pulverlackerad, RAL 8004 Al L Specto + Treangulum P40D/TD Pulverlackerad, RAL Lönn Al + Trä L/D02 DFK409 Planum + Quadra P90D/RA Pulverlackerad, RAL Nero Africa Impala Al + Sten L24/R Front F80 TM Pulverlackerad, RAL 9005 Al L24 Specto + Treangulum P40D/TD Pulverlackerad, RAL Körsbärsträ Al + Trä L24/D05 DFK501 Angula + Margo P90E/SN Naturanodiserad + Mahogny Al + Trä AP/D Front F80 TM Naturanodiserad Al AP Solido + Linea P40C/TC Naturanodiserad + Mahogny Al + Trä AP/D06 Angula + Margo P90E/SN Naturanodiserad, borstad yta + Mahogny Al + Trä AB/D Front F80 TM Naturanodiserad, borstad yta Al AB Solido + Linea P40C/TC Naturanodiserad, borstad yta + Mahogny Al + Trä AB/D06 Angula + Margo P90E/SN Glansanodiserad, borstad yta Al + Trä AO/D Front F80 TM Glansanodiserad, borstad yta Al AO Solido + Linea P40C/TC Glansanodiserad, borstad yta Al + Trä AO/D06 DFK502 Angula + Margo P90E/SN Naturanodiserad + Körsbärsträ Al + Trä AP/D Front F80 TM Naturanodiserad Al AP Solido + Parallel P40C/TB Naturanodiserad + Körsbärsträ Al + Trä AP/D05 DFK503 Angula + Antiqua P90E/SA Naturanodiserad + Röd bok Al + Trä AP/D Front F80 TM Naturanodiserad Al AP Solido + Robust P40C/TA Naturanodiserad + Röd bok Al + Trä AP/D03 DFK504 Angula + Modern P90E/SL/SN Linoleum + Körsbärsträ Linoleum + Trä H15/D Front F80 TM Naturanodiserad Al AP Solido P40C Naturanodiserad Al AP DFK505 Angula + Margo P90E/SN Pulverlackerad, RAL Lönn Al + Trä L02/D Front F80 TM Pulverlackerad, RAL 9010 Al L02 Solido + Linea P40C/TC Pulverlackerad, RAL Lönn Al + Trä L02/D02 DFK506 Angula + Dignum P90E/SM Pulverlackerad, RAL Röd bok Al + Trä L51/D Front F80 TM Pulverlackerad, RAL 5022 Al L51 Solido + Parallel P40C/TB Pulverlackerad, RAL Röd bok Al + Trä L51/D03 DFK507 Angula + Antiqua P90E/SA Pulverlackerad, RAL Ek Al + Trä L24/D Front F80 TM Pulverlackerad, RAL 9005 Al L24 Solido + Robust P40C/TA Pulverlackerad, RAL Ek Al + Trä L24/D04 DFK509 Angula + Modern P90E/SL/SN Linoleum + Lönn Linoleum + Trä H17/D Front F80 TM Pulverlackerad, NCS S 5010-G10Y Al L Solido P40C Pulverlackerad, NCS S 5010-G10Y Al L * L = Lackerad, sid R = Sten, sid. 26 D = Trä, sid. 27 F = Fanér, sid. 28 M = Folie, sid H = Linoleum, sid. 31 P = Dekorränder, sid FRONTLINE FÖNSTERBÄNKSKANALER, TYP DFK/THORSMAN/MC1648SE/0105

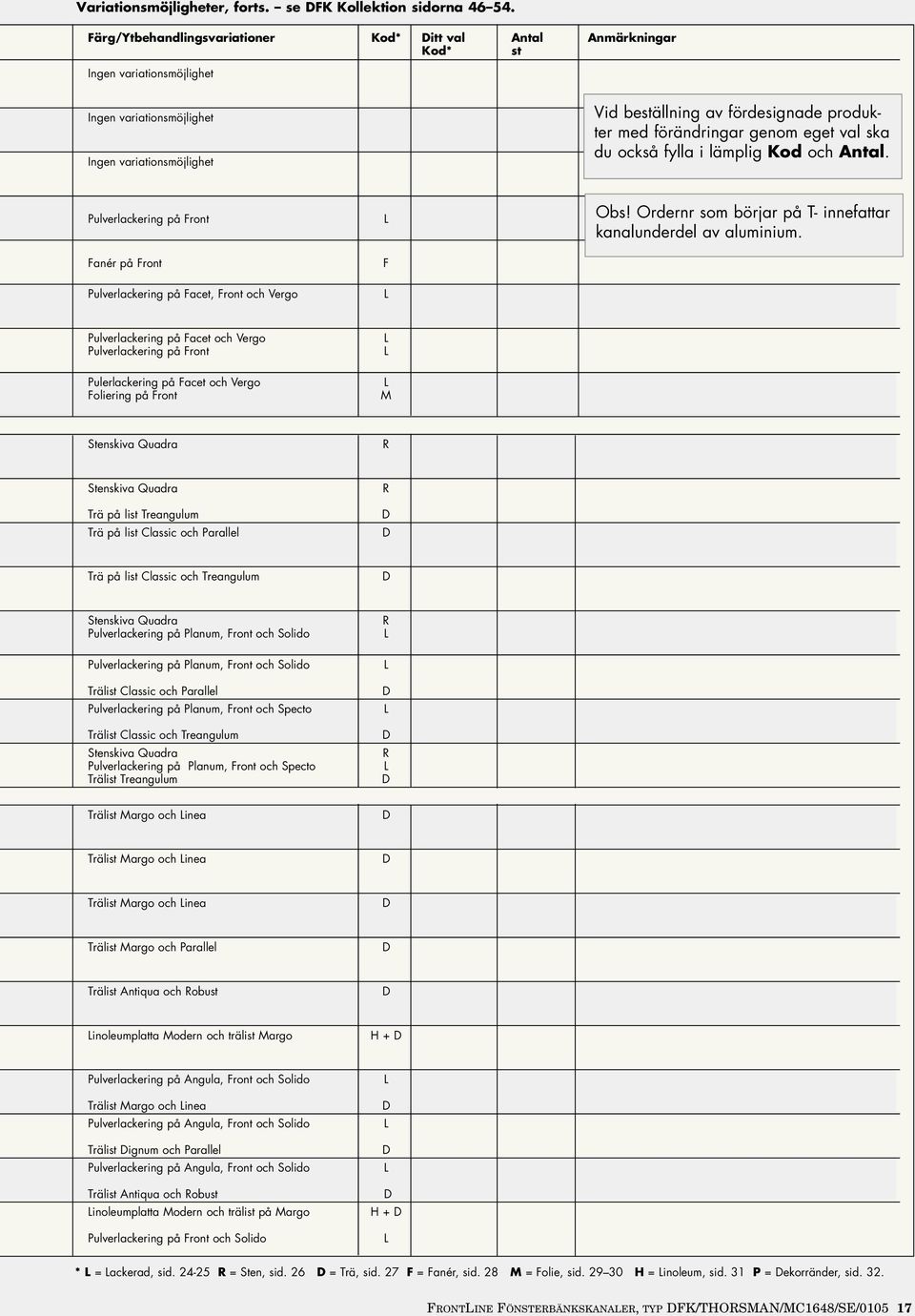

17 Variationsmöjligheter, forts. se DFK Kollektion sidorna Färg/Ytbehandlingsvariationer Kod* Ditt val Antal Anmärkningar Kod* st Ingen variationsmöjlighet Ingen variationsmöjlighet Ingen variationsmöjlighet Vid beställning av fördesignade produkter med förändringar genom eget val ska du också fylla i lämplig Kod och Antal. Pulverlackering på Front Fanér på Front Pulverlackering på Facet, Front och Vergo L F L Obs! Ordernr som börjar på T- innefattar kanalunderdel av aluminium. Pulverlackering på Facet och Vergo Pulverlackering på Front Pulerlackering på Facet och Vergo Foliering på Front L L L M Stenskiva Quadra R Stenskiva Quadra Trä på list Treangulum Trä på list Classic och Parallel R D D Trä på list Classic och Treangulum D Stenskiva Quadra Pulverlackering på Planum, Front och Solido Pulverlackering på Planum, Front och Solido Trälist Classic och Parallel Pulverlackering på Planum, Front och Specto Trälist Classic och Treangulum Stenskiva Quadra Pulverlackering på Planum, Front och Specto Trälist Treangulum R L L D L D R L D Trälist Margo och Linea D Trälist Margo och Linea D Trälist Margo och Linea D Trälist Margo och Parallel D Trälist Antiqua och Robust D Linoleumplatta Modern och trälist Margo H + D Pulverlackering på Angula, Front och Solido Trälist Margo och Linea Pulverlackering på Angula, Front och Solido Trälist Dignum och Parallel Pulverlackering på Angula, Front och Solido Trälist Antiqua och Robust Linoleumplatta Modern och trälist på Margo Pulverlackering på Front och Solido L D L D L D H + D L * L = Lackerad, sid R = Sten, sid. 26 D = Trä, sid. 27 F = Fanér, sid. 28 M = Folie, sid H = Linoleum, sid. 31 P = Dekorränder, sid. 32. FRONTLINE FÖNSTERBÄNKSKANALER, TYP DFK/THORSMAN/MC1648/SE/

18 Anodisering Lack P FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105

19 Skapa själv kanalens utseende... Fanér och folie Sten och trä Linoleum Dekorränder FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/

20 Formprofiler FrontLine Fönsterbänkskanaler typ DFK Angula Planum Facet Sobria Ellips Front, FCA-F80 (F80 ) Novo Vergo Solido Specto P1534 Formgivning Vid slutmonteringen av FrontLine fönsterbänkskanal förses den med övre och nedre formprofiler och den 80 mm breda fronten (F80 ). Formprofilerna är av strängpressad aluminium. De finns i flera varianter. Till DFK-170 finns det fem övre och fyra nedre profiler och till DFK-130 finns det fem övre profiler. Profilerna kan kombineras fritt. Till de rundade formprofilerna kan du även välja beläggning med folie (förutom lackering eller anodisering). Folierna finns i flera olika varianter, bl a i trä-, sten- och fantasimönster. Mer information finns under DFK Kollektion på sidorna Formprofilerna Angula, Planum, Solido och Specto kan förses med matchande trälister. De kan svarvas så att de passar dina behov. Formprofilen Solido har också ett spår där en dekorrand av valfri färg kan fästas. Mer information om Ytbehandling och foliebeläggning finns på sidorna När du beställer FrontLine Fönsterbänkskanaler som du utformat själv ska du använda Specifikationsformulär för FrontLine typ DFK på sidorna OBS: Formprofilerna har utvecklats av Thorsman i samarbete med Staffan Berglund Arkitektkontor AB i Stockholm. 20 FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105

21 Formprofiler, forts. Profilpositioner Ellips (DFK-P90A). För DFK-170 & 130. Sobria (DFK-P90B). För DFK-170 & 130. P90 F80 P40 D13780 Facet (DFK-P90C). För DFK-170 & 130. Planum (DFK-P90D). För DFK-170 & 130. Angula (DFK-P90E). För DFK-170 & 130. P1183 P1179 P1182 P1180 P1178 P1181 Front (FCA-F80). För DFK-170 & 130. Novo (DFK-P40A). För DFK-170. Vergo (DFK-P40B). För DFK-170. Solido (DFK-P40C). För DFK-170. Specto (DFK-P40D). För DFK-170. P1185 P1187 P1184 P1186 FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/

22 TM * *Endast för DFK-170. Se sidorna: FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105

23 Antiqua (SA) placeras andast på naturanodiserade form-profiler. Margo - list (SN) med linoleum eller folie placeras endast på naturanodiserade formprofiler. Lister/Dekorränder placeras endast på anodiserade eller lackerade formprofiler. Se sidorna: FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/

24 Färgkollektion Lack Alla FrontLine fönsterbänkskanaler kan pulverlackeras i valfri NCS- eller RAL-färg med olika glans. För att vi ska kunna leverera produkterna snabbt lagerför vi 19 av de vanligaste färgerna. När du beställer produkter med någon lagerförd färg ska du ange den treställiga kod som specificerar både färg och glans, t ex L01 (RAL 9010, Halvblank). Skriv koden direkt efter artikelnumret för pulverlackerat. P3601 Lagerförda RAL-färger Lagerförda NCS-färger RAL 9010 Kod: L01 Halvblank Kod: L02 Blank RAL 7035 Kod: L22 Blank NCS 0402-B91G ( NCS S 0500-N) Kod: L11 Halvblank NCS S 6030-R70B Kod: L56 Halvblank RAL 9001 Kod: L04 Blank RAL 9007 Kod: L23 Blank NCS S 2502-Y Kod: L31 Halvblank NCS S 1080-Y90R Kod: L45 Halvblank RAL 9016 Kod: L05 Blank RAL 5022 Kod: L51 Blank NCS S 9000-N Kod: L32 Halvblank NCS S 0580-Y10R Kod: L65 Halvblank RAL 1013 Kod: L06 Blank RAL 3020 Kod: L41 Blank NCS S 3060-B Kod: L55 Halvblank RAL 9005 Kod: L24 Blank RAL 9002 Kod: L21 Blank RAL 1018 Kod: L61 Blank RAL 6026 Kod: L71 Blank OBS! Av trycktekniska skäl kan färgproverna avvika något från referensfärgerna. Det kan också finnas en viss nyansskillnad mellan levererade satser även om de har samma NCS/RAL-kod. Om färganpassningen till andra produkter är av stor vikt ska du kontakta Thorsmans kundtjänst. 24 FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105

25 DFK Kollektion DFK Färgkollektion DFK färgsortiment innefattar färger som valts från Thorsman färdigkonstruerade kombinationer. Dessa färger är inte kodade och beställs med hjälp av RAL- eller NCS-nummer. RAL 5002 RAL 3004 RAL 4002 RAL 8004 RAL 3014 RAL 8023 RAL 6011 NCS S 5010-G10Y RAL 6021 Anodisering Det här sortimentet finns med tre sorters anodisering: natur, borstad och glansig, borstad. Leveranslängder: Naturanodiserad 2,5 m, Glansanodiserad 2,4 m. AP Naturanodiserad AB Naturanodiserad, borstad yta AO Glansanodiserad, borstad yta OBS! Av trycktekniska skäl kan färgproverna avvika något från referensfärgerna. Det kan också finnas en viss nyansskillnad mellan levererade satser även om de har samma NCS/RAL-kod. Om färganpassningen till andra produkter är av stor vikt ska du kontakta Thorsmans kundtjänst. FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/

26 DFK Kollektion Sten DFK Kollektion omfattar nio stenvarianter som levereras i längder om 0,4 m. Andra stenmaterial kan naturligtvis också erhållas på begäran. Detaljerad information om ytbehandling och foliebeläggning finns på sidorna OBS! Liksom för andra materialsortiment kan det förekomma variationer i mönster, färger och finish från en sats till en annan. R01 Marble Statuario 1:2 R02 Bianco Carrara 1:2 R03 Azul do Macaubas 1:2 OBS! DFK Kollektion kan förändras (genom att produkter läggs till, ersätts eller tas bort) om våra leverantörer ändrar sina produkter. R04 Juparana Classico 1:2 R05 Baltic Brown 1:2 R06 Kashmir White 1:2 R07 Verde Guatemala 1:2 R08 Nero Africa Impala 1:2 OBS! Bilderna till detta sortiment har framställts med en fotografisk process. Olika skalor har använts för att visa mönster och strukturer. Skalan är angiven vid varje bild. Av trycktekniska skäl kan det finnas avvikelser i förhållande till verkliga produkter. 26 FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105

27 DFK Kollektion Trä Dekorativa paneler och lister av trä. Allt trä är behandlat med halvglansig klarlack. Största tillgängliga längd: 2,5 m. Detaljerad information om ytbehandling och foliebeläggning finns på sidorna OBS! Liksom för andra materialsortiment kan det förekomma varia-tioner i mönster, färger och finish från en sats till en annan. OBS! DFK Kollektion kan förändras (genom att produkter läggs till, ersätts eller tas bort) om våra leverantörer ändrar sina produkter. D01 Björk 1:2 D02 Lönn 1:2 D03 Röd bok 1:2 D04 Ek 1:2 D05 Körsbär 1:2 D06 Mahogny 1:2 OBS! Bilderna till detta sortiment har framställts med en fotografisk process. Olika skalor har använts för att visa mönster och strukturer. Skalan är angiven vid varje bild. Av trycktekniska skäl kan det finnas avvikelser i förhållande till verkliga produkter. FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/

28 DFK Kollektion Fanér Alla fanérpaneler är behandlade med halvglansig klarlack. Största tillgängliga längd: 2,5 m. Detaljerad information om ytbehandling och foliebeläggning finns på sidorna OBS! Liksom för andra materialsortiment kan det förekomma variationer i mönster, färger och finish från en sats till en annan. Variationer kan förekomma mellan helt trä och fanér av samma träslag. F01 Björk 1:2 F02 Lönn 1:2 F03 Röd bok 1:2 OBS! DFK Kollektion kan förändras (genom att produkter läggs till, ersätts eller tas bort) om våra leverantörer ändrar sina produkter. F04 Ek 1:2 F05 Körsbär 1:2 F06 Mahogny 1:2 OBS! Bilderna till detta sortiment har framställts med en fotografisk process. Olika skalor har använts för att visa mönster och strukturer. Skalan är angiven vid varje bild. Av trycktekniska skäl kan det finnas avvikelser i förhållande till verkliga produkter. 28 FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105

29 DFK Kollektion Folie Alla foliepaneler är behandlade med halvglansig klarlack. Största tillgängliga längd: 2,5 m. Detaljerad information om ytbehandling och foliebeläggning finns på sidorna M01 Björk (träimitation) 1:2 OBS! DFK Kollektion kan förändras (genom att produkter läggs till, ersätts eller tas bort) om våra leverantörer ändrar sina produkter. M02 Lönn (träimitation) 1:2 M03 Röd bok (träimitation) 1:2 M04 Ek (träimitation) 1:2 M05 Körsbär (träimitation) 1:2 M06 Mahogny (träimitation) 1:2 M07 Alrot (träimitation) 1:2 M08 Al (träimitation) 1:2 M09 Hickory (träimitation) 1:2 OBS! Bilderna till detta sortiment har framställts med en fotografisk process. Olika skalor har använts för att visa mönster och strukturer. Skalan är angiven vid varje bild. Av trycktekniska skäl kan det finnas avvikelser i förhållande till verkliga produkter. FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/

30 DFK Kollektion Folie (forts) Alla foliepaneler är behandlade med halvglansig klarlack. Största tillgängliga längd: 2,5 m. Detaljerad information om ytbehandling och foliebeläggning finns på sidorna M10 Limefärgad ek (träimitation) 1:2 OBS! DFK Kollektion kan förändras (genom att produkter läggs till, ersätts eller tas bort) om våra leverantörer ändrar sina produkter. M11 Jadegrön ek (färgad) 1:2 M12 Åldrad ek (träimitation) 1:2 M13 Petroleumblå (metallimitation) M14 Grågrön (metallimitation) M15 Antracitgrå (läderimitation) 1:2 M16 Marmor (stenimitation) 1:2 M17 Fantasi 1 fläckig (stenimitation) 1:2 M18 Fantasi 2 fläckig (stenimitation) 1:2 OBS! Bilderna till detta sortiment har framställts med en fotografisk process. Olika skalor har använts för att visa mönster och strukturer. Skalan är angiven vid varje bild. Av trycktekniska skäl kan det finnas avvikelser i förhållande till verkliga produkter. 30 FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105

31 DFK Kollektion Linoleum Linoleumsortimentet består av nio olika färger, men andra färger kan levereras på begäran. Linoleumytan är behandlad för extra hållbarhet. Största tillgängliga längd: 2,5 m. Detaljerad information om ytbehandling och foliebeläggning finns på sidorna H10 Ljusgrå H11 Mörkgrå OBS! DFK Kollektion kan förändras (genom att produkter läggs till, ersätts eller tas bort) om våra leverantörer ändrar sina produkter. H12 Svart H13 Blå H14 Blekgrön H15 Gråblå H16 Kopparbrun H17 Grön H18 Rödbrun OBS! Bilderna till detta sortiment har framställts med en fotografisk process. Olika skalor har använts för att visa mönster och strukturer. Skalan är angiven vid varje bild. Av trycktekniska skäl kan det finnas avvikelser i förhållande till verkliga produkter. FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/

32 DFK Kollektion Dekorränder (endast till DFK-170) Formprofilen Solido har ett spår där en dekorativ rand kan fästas. Största tillgängliga längd: 2,5 m. Material: PVC. P01 Vit P02 Ljusgrå P03 Antracitgrå OBS! DFK Kollektion kan förändras (genom att produkter läggs till, ersätts eller tas bort) om våra leverantörer ändrar sina produkter. P04 Svart P05 Röd P06 Grön P07 Blå P08 Gul P09 Varmvit P10 Blekgrön OBS! Av trycktekniska skäl kan det finnas nyansskillnader jämfört med verkliga produkter. P11 Ljusblå P12 Beige Dekorrand P1721 P FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105

33 DFK Kollektion, Anteckningar FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/

34 P FRONTLINE FÖNSTERBÄNKSKANALER, TYP DFK/THORSMAN/MC1648/SE/0105

35 2 DFK-170 Produktbeskrivning Utförande och mått Kanalunderdelens funktioner Kanalkomponenter Kanaltillbehör Monteringstillbehör och verktyg Ventilationstillbehör Kabelkapacitet Specifikationsformulär Produkterna och tekniska data kan bli föremål för förändring under broschyrens giltighetstid. FRONTLINE FÖNSTERBÄNKSKANALER, TYP DFK/THORSMAN/MC1648SE/

36 DFK-170 FrontLine Fönsterbänkskanal, typ DFK-170 Produktbeskrivning S13040 L53480 Beskrivning FrontLine typ DFK-170 är en öppen installationskanal med tre fack. När den elektriska installationen är klar förses kanalen med två profiler och en F80 TM. Fördelar De synliga delarna sätts ihop i ett sent skede ingen risk för skador under byggarbetet. Om utformningen måste ändras kan profilerna bytas utan att den befintliga elinstallationen påverkas. Övre facket är lätt åtkomligt senare installation av data- och svagströmskablar är mycket enkel. Optimal separation mellan kablar. Kanalunderdel Kanalunderdelen kan erhållas i självslocknande blyoch kadmiumfri PVC eller i aluminium (Al). Fördelen med PVC-kanalen är att den är lätt, enkel att bearbeta med en såg. Aluminiumkanalen är starkare och kan användas för "tunga" profiler, t ex sten- eller träpaneler. Alu-miniumkanalen rekommenderas för system med hörn. Formprofiler Formprofilerna P90 och P40 finns i nio olika former och med många olika ytbehandlingar; anodiserade, pulverlackerade eller ytbelagda med olika material. DFK-sortimentet presenteras på sidorna Front Fronten på 80 mm (F80 ) finns i aluminium med samma ytbehandling som formprofilerna. Serviceinnehåll Kanalen kan förses med FrontLine uttag och anslutningar av typ CAN, CYB och TDL. Leveranslängder Kanalstommen är 2,5 m, utom då den är stenbelagd: då är standardlängden 2,4 m. Formprofiler och fronter levereras i längder på 2,5 m eller kapas till valfri längd beroende på ytbehandling. Material och färger Se DFK Kollektion på sidorna FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105

37 Utförande och mått, DFK-170 DFK-170 Övre formprofil: Ellips, Sobria, Facet, Planum, Angula Nedre profil: A = Novo X = 88 mm B = Vergo X = 92 mm C = Specto X = 90 mm D = Solido X = 78 mm X = Djup Ellips R12310 R40430 R12320 R12330 R12340 R :1 Sobria Facet Planum Angula FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/

38 DFK-170 FrontLine fönsterbänkskanal är uppbyggd med en öppen, trefacks kanalunderdel av aluminium eller Kanalunderdelens funktioner PVC. Underdelen kan förses med formprofiler och fronter. Fördelarna beskrivs nedan. Aluminiumunderdel 1. Fack för fiberoptiska kablar osv. 2. Lätt åtkomligt jordningsspår. 3. Fack för svagströms- och datakablar lätt åtkomligt. Förenklar senare installation. 4. Installationsutrymme för uttag och anslutningar. 5. Förberedd för snäppmontering på konsoler Fack för starkströmskablar mm mellan fackgolven. Lämpligt avstånd mellan starkströmskablar och störningskänsliga svagströmskablar. 8. Förstansade hål för kablar mellan facken. 9. Förstansade hål för kablar till mittfacket. Kablarna ansluts alltid rakt till CAN- och CYB-dosor L Kabelclips DFK-SC för in- och utmatning av kablar PVC-underdel 1. Öppning för ledningsdragning. 2. Fack för fiberoptiska kablar och övertaliga ledare från utrustningar. 3. Fack för svagströms- och datakablar lätt åtkomligt. Förenklar senare installation Installationsutrymme för uttag och anslutningar Förberedd för snäppmontering på konsoler. 6. Fack för starkströmskablar. 3 L mm mellan fackgolven. Lämpligt avstånd mellan starkströmskablar och störningskänsliga svagströmskablar. 8. Inga kabelhyllor som stör dosmonteringen Förstansad öppning gör det möjligt att dra kabel till mittfacket och ned igen Förstansade hål för kablar till mittfacket. Kablarna ansluts alltid rakt till CAN- och CYB-dosor FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105

39 Kanalkomponenter, DFK-170 DFK-170 Typ Färg/ Material Dimension E-nr T-nr Ytbehandling A/B/C mm L45560 Kanalunderdel DFK-U170 Anod. natur Al 177/95/ Grå PVC L21770 L21760 L21750 L21740 L30840 L21730 L21720 L21710 L21700 L21690 L45570 Formprofil, övre Ellips (DFK-P90A) Anod. natur Al / / Pulverlackerad 1) * Folierad 2) * Vit L11 Sobria (DFK-P90B) Anod. natur Pulverlackerad 1) * Folierad 2) * Vit L11 Facet (DFK-P90C) Anod. natur Pulverlackerad 1) * Vit L11 Planum (DFK-P90D) Anod. natur Pulverlackerad 1) * Vit L11 Angula (DFK-P90E) Anod. natur Pulverlackerad 1) * Vit L11 Front FCA-F80 Anod. natur Al 80/ / Pulverlackerad 1) * Vit DFK-F80 Folierad 2) * Formprofil, nedre Novo (DFK-P40A) Anod. natur Al / /2500 * Pulverlackerad 1) * Folierad 2) * Vit Vergo (DFK-P40B) Anod. natur * Pulverlackerad 1) * Solido (DFK-P40C) Anod. natur * Pulverlackerad 1) * Vit Specto (DFK-P40D) Anod. natur * Pulverlackerad 1) * ) Färgval, se sidorna ) Foliering, se sid * T-nr gäller när E-nr saknas. FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/

40 DFK-170 Kanalkomponenter, DFK-170 Listtyp Material Dimension Kod Dekorativa paneler, P90 Utbud av färger och material, se DFK Kollektion på sidorna Antiqua Träskiva Längd* SA L12140 L11820 L12180 Classic Trä Längd* SC Modern Linoleum** SL Quadra Sten R Distinct Träskiva Längd* SD Dekorativa lister, P90 Utbud av färger och material, se DFK Kollektion på sidorna Dignum Naturträ Längd* SM Lackerat trä SM L12120 Margo Naturträ Längd* SN Lackerat trä SN L12080 Dekorativa lister, P40 Utbud av färger och material, se DFK Kollektion på sidorna Robust Naturträ Längd* TA L12130 Parallel Naturträ Längd* TB Lackerat trä TB L12090 Linea Naturträ Längd* TC Lackerat trä TC L12110 L11850 Treangulum Naturträ Längd* TD Lackerat trä Dekorränder Utbud av färger och material, se DFK Kollektion på sidorna Dekorrand PVC Längd* P L54310 * DFK Kollektion enligt sidorna eller enligt kundspecifikation. ** Måste kombineras med SN. 40 FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105

41 Kanalkomponenter, DFK-170 (forts) DFK-170 Typ Färg/ Material Dimension E-nr T-nr Ytbehandling A/B/C mm L11260 L11270 Innerhörn DFK-IH170 Anodiserad, natur Al 177/300/300** Grå PVC Ytterhörn DFK-YH170 Anodiserad, natur Al 177/300/300** Grå PVC Hörn till övre formprofil För snygga hörn. Används alltid tillsammans med ett innehörn eller ytterhörn. För skarvning används skarvstycke DFK-SS1 (till formprofilerna P90A och P90B) eller FED-SSJ (till formprofilerna P90C, D och E). L11430 L11380 L11370 L11360 L11340 L11420 L11410 L11400 L11390 L11350 Inner DFK-IP90A Anodiserad, natur Al 59/250/250** Pulverlackerad 1) * Folierad 2) * Vit L11 DFK-IP90B Anodiserad, natur 40/250/250** Pulverlackerad 1) * Folierad 2) * Vit L11 DFK-IP90C Anodiserad, natur 40/250/250** Pulverlackerad 1) * Vit L11 DFK-IP90D Anodiserad, natur 40/250/250** Pulverlackerad 1) * Vit L11 DFK-IP90E Anodiserad, natur 40/250/250** Pulverlackerad 1) * Vit L11 Ytter DFK-YP90A Anodiserad, natur 59/250/250** Pulverlackerad 1) * Folierad 2) * Vit L11 DFK-YP90B Anodiserad, natur 40/250/250** Pulverlackerad 1) * Folierad 2) * Vit L11 DFK-YP90C Anodiserad, natur 40/250/250** Pulverlackead 1) * Vit L11 DFK-YP90D Anodiserad, natur 40/250/250** Pulverlackerad 1) * Vit L11 DFK-YP90E Anodiserad, natur 40/250/250** Pulverlackerad 1) * Vit L11 1) Färgval, se sidorna ) Foliering, se sid * T-nr gäller när E-nr saknas. ** Mått mot vägg. FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/

42 DFK-170 Kanalkomponenter, DFK-170 (forts) Typ Färg/ Material Dimension E-nr T-nr Ytbehandling A/B/C mm Hörn för nedre formprofil För enkla och snygga hörn. Används alltid tillsammans med ett inner- eller ytterhörn. L11460 L11450 L11640 L11480 Innerhörn DFK-IP40A Anodiserad, natur Al 60/250/250 * Pulverlackerad 1) * Folierad 2) * Vit DFK-IP40B Anodiserad, natur 60/250/250 * Pulverlackerad 1) * DFK-IP40C Anodiserad, natur 60/250/250 * Pulverlackerad 1) * Vit DFK-IP40D Anodiserad, natur 60/250/250 * Pulverlackerad 1) * L11520 L11510 L11500 L11490 Ytterhörn DFK-YP40A Anodiserad, natur Al 60/250/250 * Pulverlackerad 1) * Folierad 2) * Vit DFK-YP40B Anodiserad, natur 60/250/250 * Pulverlackerad 1) * DFK-YP40C Anodiserad, natur 60/250/250 * Pulverlackerad 1) * Vit DFK-YP40D Anodiserad, natur 60/250/250 * Pulverlackerad 1) * ) Färgval, se sidorna ) Foliering, se sid * T-nr gäller när E-nr saknas. Front för hörn Typ Färg/ Material Dimension E-nr T-nr Ytbehandling A/B/C Front, ytterhörn, 90 För snygga ytterhörn med front F80. Snäpps fast på kanalunderdelens mittfack. Med jordningsspår. Används alltid tillsammans med ytterhörn. FCA-FYH80 Anodiserad, natur Al 80/40/ Pulverlackerad 1) L ) Färgval, se sidorna FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105

43 Kanaltillbehör, DFK-170 DFK-170 Typ Färg/ Material Dimension Position E-nr T-nr Ytbehandling A/B/C mm Ändstycke Snäpps fast från sidan. Det finns ändstycken i fem olika former för vissa kombinationer av övre och nedre formprofiler. Ändstycken för andra kombinationer av övre- och nedre formprofiler kan erhållas på begäran. L19920 L19910 L19900 L19890 L19880 För P90A/P40A, C DFK-ES1 Pulverackerad 1) Metallplåt 199/126/ Vänster * Höger * För P90B/P40A, C 199/126/ Vänster * DFK-ES2 Pulverackerad 1) Höger * För P90C/P40B 199/126/ Vänster * DFK-ES3 Pulverackerad 1) Höger * För P90D, E/P40C 199/126/ Vänster * DFK-ES4 Pulverackerad 1) Höger * För P90D, E/P40D 199/126/ Vänster * DFK-ES5 Pulverackerad 1) Höger * Typ Färg/ Material Dimension E-nr T-nr Ytbehandling A/B/C mm Utjämningsstycke För övre- och nedre formprofil. L46320 L46310 L46300 L46290 L46370 L46360 L46350 För P90A Ellips DFK-US90A Anodiserad, natur Al 60/119/ Pulverackerad 1) * Vit L11 För P90B Sobria DFK-US90B Anodiserad, natur Al 41/119/ Pulverackerad 1) * Vit L11 För P90C Facet DFK-US90C Anodiserad, natur Al 41/126/ Pulverackerad 1) * Vit L11 För P40A Novo DFK-US40A Anodiserad, natur Al 60/15/45 * Pulverackerad 1) * För P40B Vergo DFK-US40B Anodized, natur Al 60/19/45 * Pulverackerad 1) * För P40C Solido DFK-US40C Anodized, naturl Al 60/5/45 * Pulverackerad 1) * För P40D Specto DFK-US40D Anodized, naturl Al 60/17/45 * Pulverackerad 1) * Väggram Monteras runt kanalen där denna ansluter till en vägg. Passar alla formprofiler. L19870 DFK-R 170 Vit PVC 245/174/ ) Färgval, se sidorna * T-nr gäller när E-nr saknas. FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/

44 DFK-170 Kanaltillbehör, DFK-170 Typ Färg/ Material Dimension E-nr T-nr Ytbehandling A/B/C mm L11330 L11320 L11310 L56880 L11300 L32140 L51570 L34520 L11620 L11610 L44850 L45650 L33370 Skarvstycke För skarvning av kanalunderdel eller hörn. DFK-SSP används till PVC-underdel och INKA-SSA används till aluminiumunderdel. DFK-SSP Röd PA 15/55/ INKA-SSA Obehandlad Al Skarvstycke för övre formprofiler Normalt behövs inget skarvstycke mellan två formprofiler, men om väggen är ojämn kan de ge ett bättre resultat. För formprofilerna P90A och P90B DFK-SS1 Obehandlad Fjäderstål 20/39/ För formprofilerna P90C, D och E FED-SSJ Obehandlad Al Jordningsbleck För att ansluta formprofiler, fronter, kanalunderdelar och tillbehör till jord. TTI-JB Passiverad zink Stål Jordningskabel För att ansluta formprofiler och fronter till kanalunderdelen. TTI-JK300 Grön/Gul Cu Längd = 300 * TTI-JK600 Längd = 600 * Ljudtätningsstav Ljudisolerar i vägg-genomgångar. Använd TTI-T3045 där det finns rör, och TTI-T5070 i övrigt. Levereras i satser med fyra. TTI-T3045 Svart Skumplast 30/350/ TTI-T /350/ Kragbricka För att täcka skruvskallar och skydda kabeln. TTI-KB Svart PE Ø Kabelclips Passar i minikanalen för fiberoptiska kablar i övre facket. Håller fiberkablarna på plats. DFK-CC Blå ABS/PC 32,5/65,5/ Sladdclips För enkel kabeldragning. DFK-SC Grå ABS/PC 11/22/ Fiberclips Passar i minikanalen för fiberoptiska kablar i övre facket. Håller fiberkablarna på plats. DFK-FC Grön PE 19/16/ Kantskydd Placeras i hålen i mellanväggarna i aluminiumunderdelen. Skyddar kablarna när de matas till mittfacket. Kan även placeras på aluminiumunderdelens kanter där kabeln matas mellan två kanalunderdelar. INKA-KD82 Transparent PE L=82 * Genomföring Används som kantskydd när kablar dras genom baksidan av aluminiumunderdelen. Ett hål med diametern 18,6 mm måste borras eller stansas för genomföringen. Använd stansverktyg ISV-HS. INKA-GF19 Vit PE * L12210 Frontkåpa För att dölja uttag (ger ett tilltalande utseende) och minska elektriska fält. Fästes i spåret på kanalunderdelens framsida. DFK-SD Svart Al L= Pulverlackerad 1) * Vit Anodiserat * FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/0105 * T-nr gäller när E-nr saknas.

45 Monteringstillbehör och verktyg, DFK-170 DFK-170 Typ Färg/ Material Avstånd från Dimension E-nr T-nr Ytbehandling vägg, mm B A/B/C mm L12360 Väggkonsol med gallerhållare och klamma (Detaljerad information finns på sidan 68.) Konsol, ställbar (snäppmonterad) för vinkelmontering TTA-KVS 60A Förzinkat Stål / / TTA-KVS 80A (Fe/Zn) / / TTA-KVS 100A TTA-KVS 130A TTA-KVS 190A TTA-KVS 290A L12200 L33090 L11290 L32330 L53540 Mellanlägg För insättning mellan fasta väggkonsoler och väggen eller mellan kanalen och väggen för att kompensera för ojämnheter. TTA-KM1 Grå PP 1/38/114 * TTA-KM3 3/38/ TTA-KM5 5/38/ Monteringsbricka Används för att montera kanalen dikt mot väggen. Kanalunderdelen placeras på ett antal montagebrickor innan den säkras i väggen med skruvar. DFK-MB Svart PA Ø TTI-MB 16/6/19 * Frontöppnare För att ta bort formprofiler från frontpanelen utan att repa dem. ISV-FO Blå PA 100/170/ * L50620 Hålstans För att ta upp hål med 18,6 mm diameter för kantskyddsgenomföringen INKA-GF19. Stansverktyget används för att ta upp hål för kablar som dras genom aluminiumunderdelen. ISV-HS Stål Ø 18,6 * D11130 Elkapsåg Används för att kapa aluminium-, PVC-kanaler och formprofiler. Reservblad finns. ISV-SG Stål Monteringsverktygssats För enklare installation av DFK. Satsen innehåller kapfixtur, kombinationsvinkel för mätning av hörn, måttband, frontöppnare, 10 kabelclips, 25 fiberclips, 25 montagebrickor, band och monteringsanvisning. DFK-M1 160/155/ L12260 * T-nr gäller när E-nr saknas. FRONTLINE FÖNSTERBÄNKSKANALER TYP DFK/THORSMAN/MC1648SE/
