Cadex C5100 Single-station Snabbtestare för 3,6V litium-jon batterier som kontrollerar batteriets kapacitet på 30 sekunder upp till 1500mAh (-2000mAh)

Transkript

1 BatteriGrossisten Power Applications & Communications 45 Cadex C5100 Snabbtestare för Li-jon batterier Cadex C5100 Battery Rapid Tester for Li-ion Cadex C5100 Single-station Snabbtestare för 3,6V litium-jon batterier som kontrollerar batteriets kapacitet på 30 sekunder upp till 1500mAh (-2000mAh) Cadex C5100 Battery Rapid Tester Slut med onödiga batteribyten?! Lättsinniga garantibyten av batterier kostar mobiltelefon leverantörer uppskattningsvis miljoner $ årligen. En närmare kontroll visar att 90% av returnerade batterier har inga problem. QuickSort kontroller batteriets prestanda på 30 sekunder och klassificerar dem i 3 olika grupper: Good - kan återanvändas utan ytterligare service Low - ersättning rekommenderas Poor - defekt batteri, svagt, kassera Batterier får ofta skulden för de flesta problemen med mobiltelefoner. För att uppfylla kundens önskemål och hålla den nöjd så ersätts ofta batteriet för att slippa att felet återkommer. Cadex C5100 batteri testare löser problemen genom att kunna utvärdera batteriet direkt på plats medan kunden väntar och ger en rättvis bedömning om batteriets prestanda är bra eller dåligt. Förhindrar att bra batterier kasseras, miljöfrämjande Kontrollerar batterier snabbt och enkelt på plats Förbättrar tillförlitligheten Kostnadsbesparande Cadex C5100 vid kunddisken Med Cadex C5100 testar du ett batteri medan kunden väntar. Dåliga batterier kan ersättas direkt från den egna poolen som sedan tidigare har testats och laddats. På-platsen service reducerar kostnaderna, minskar omhändertagande och förbättrar kundernas belåtenhet med merförsäljning som följd. Hur fungerar QuickSort testet? QuickSort mäter batteriets state-of-health (kraften) med elektrokemisk dynamisk respons, en metod som ger en korrekt prognos till 90% i alla fall testet utförs. QuickSort tar inte bara hänsyn till det inre motståndet (ohm-test) som de flesta andra typer av snabb-testare gör. Detta skulle i sådant fall ge en otillräcklig avläsning eftersom det inre motståndet i moderna lithium-jon batterier fortfarande skulle visa en stadig bra kurva allt eftersom batteriet åldras. Batterierna behöver inte vara fullt uppladdade innan test. Men om batteriet är för lågt laddat vid ett test så uppmanas användaren att ladda batteriet och göra testet igen. Automatiserat och enkelt Anslut batteriet, välj kapacitet med piltangenterna och välj ett program, test, charge eller cycle-knappen. Test, består i att sortera ut 3,6V Li-jon batterier i Good, Low, Poor. Charge, laddar upp ett batteri på ungefär 3 timmar Cycle, laddning/urladdning/laddning och visar kapaciteten i mah Boost, återaktiverar batteriets skyddskrets. Över-urladdning är vanligt och Boost återställer dessa batterier

2 46 BatteriGrossisten Power Applications & Communications Cadex C5100 Snabbtestare för Li-jon batterier Cadex C5100 Battery Rapid Tester for Li-ion Enkelt gränssnitt Cadex C5100 förenklar användarvänligheten med hjälp av RigidArm adapter. Med fjäderbelastade armar ansluter man enkelt batteriets kontakter uppifrån. En låsbar mekanism tillåter snabba och upprepade tester med RigidArm. Den fjäderbelastade luckan i adaptern håller batteriet fast i vertikalt eller horisontellt läge. Med den programmerade adaptern som medföljer kan du enkelt serva singleceller av Li-jon batterier som sträcker sig från 500 mah upp till 1500 mah. Labproppar tillåter växling av polariteten enkelt Kullagerledade armar Fjäderbelastade armar Labproppar för att enkelt växla polaritet Fjäderbelastad lucka med inbyggd temp. sensor Låsskruv för armarnas placering Kontakthus flyttbara i sidled, enkelt knapplås Guld pläterade kontakter, enkelt att byta ut vid behov Kalibrerings punkter Magnetisk löstagbar vinkel håller batteriet ordentligt på plats Custom Battery Adapters Cadex C5100 tillåter också de vanliga populära SnapLock adaptrarna som finns till C7000 serien. Custom Adaptern är lämplig vid stora volymer och där samma typ av batterier testas återkommande. Att byta adapter går snabbt och är enkelt. Cadex har ett urval med över 1000 st egen tillverkade design på adaptrar. Cadex C5100 läser av batteri inställningarna och kollar automatiskt av så att den aktuella inställningen inte överskrider watt/volt området. En om-programmering av adaptrar är möjligt med hjälp av en större Cadex i C7000 serien. Endast batterier som lämpar sig för Cadex C5100 voltområdet kan kännas igen för service eller test. Specifikationer C5100 Single-stationsladdare för litium-jon batterier inom voltområdet 3,6V - 7,2V / 2A / 8W laddning/urladdning, skydd mot polvändning. Cadex C5100 levereras inklusive en programmerad RigidArm adapter och nätsladd 230 VAC. QuickSort programmet testar 3,6V litium-jon batterier inom området 500 mah mah. 4 Program TEST = QuickSort / CHARGE = 3 timmars laddning / CYCLE = laddning/urladdning/laddning BOOST = återaktiverar batteriets skyddskrets Display med bakgrundsbelysning och lysdioder för indikering av RUN, READY och FAIL Dataportar USB och seriell RS232 for uppgradering av enheten Fysiskt mått (L 285 mm x B 160 mm x H 92 mm ) Vikt 0,9 kg Godkännande CSA/UL/EN60950 / CE märkt / RoHS / WEEE Garantitid ett (1) år på material och konstruktionsfel CADEX C5100 Single-station Litium-jon Battery Tester Art.nr Benämning C5100 Cadex C facks snabbtestare för 3,6V Litium-jon batterier, inkl. RigidArm adapter C Cadex C5100 som ovan inkl. BatteryStore PC programvara och RigidArm adapter C Cadex C5100 All-in-One som ovan inkl. Termoskrivare från Samsung Bixolon STP-103G BatteryStore PC programvara på CD att koppla samman 1st C5100 mot dator USB Termoskrivare från Samsung Bixolon STP-103G, kopplas till seriell port RS232 Tillbehör: Cadex rekommenderar Termoskrivare från Samsung Bixolon STP-103G, kopplas till seriell port RS232

3 BatteriGrossisten Power Applications & Communications 47 Cadex BatteryStore till C5100 Cadex BatteryStore for C5100 Cadex BatteryStore PC programvara från Cadex att passa tillsammans med C5100 Förenklar användarvänligheten och servicerapporteringen Ökar kundnöjdheten externt eller internt i organisationen Förbättra lönsamheten och sänk kostnaderna PStarta och styr dina batteritester direkt från datorn med BatteryStore PRekonditionera, analysera och exportera dina batteritester PImportera batteri information direkt från Cadex batteri databas PUtskrift till kvittoskrivare eller skräddarsydda servicerapporter att passa just dina behov på företaget. PGer dig klara och enkla resultat på teststatus och historik Analysera och exportera testdata Förstå batteri frågor i hela organisationen Rekonditionera, analysera och exportera dina batteritester Importera batteri information direkt från Cadex databas Tillbehör som ingår i C5100 All-in One paketet Anslut en skrivare Utskrifter till kvittoskrivare eller skräddarsydda servicerapporter att passa just dina behov på företaget. Cadex rekommenderar en termoskrivare från Samsung Bixolon STP-103G, kopplas till seriell port RS232

4 48 BatteriGrossisten Power Applications & Communications Cadex C7000-C serien batterivårdssystem Cadex C7000 C-Series Battery Analyzers Vågar du köra på grönt? Är ditt batteri ok? Nyttjar du full kapacitet? Med en batterivårdsutrustning vet du! Cadex C7200-C Cadex C7400-C Basprogram Med QuickSort testar du 3 V Litium-jon batterier på 30 sekunder och får svar om hälsostatus! BRA - MELLAN - LÅGT Boost - Återaktiverar skyddskretsen på djup urladdade litium-jon batterier. Cadex C7400ER-C Cadex C7000 C-serien batterivård, test- och analysrekonditioneringsutrustningar Snabbt, enkelt, effektivt och innovativt! Borta är tiden då batterivårdsutrustningar inte utförde mer än att cykla ett batteri för att undvika minneseffekt med förkortad livslängd som följd. Med den tekniska utvecklingen har mycket ändrats med moderna batterityper. Så har även servicekraven på batterivård, test- och analysutrustningar. Cadex C7000 serien erbjuder 18 program, uppdelade i tre olika grupper (Basic, Advanced, Custom) för att möta alla behov hos moderna batterier. Har du råd att inte ha en Cadex? Snabb och enkel service är det väsentliga. QuickSort mäter och sorterar ut 3 V litium-jon batterier på 30 sekunder med svaret på hälsostatus till Bra, Mellan och Lågt. (Good, Low and Poor) Boost aktiverar batterier vilka uppträder som döda p.g.a. av överladdning. Prime förbereder såväl nya som lagrade batterier för fältanvändning. Auto är ett undersökande program vilket rekonditionerar batterier som är angripna av minneseffekt med en lämplig rekonditioneringscykel.

5 BatteriGrossisten Power Applications & Communications 49 C7000 C-serien testar ett batteri på 30 sekunder C7000 C-Series Test batteries in 30 seconds OUT IN Mobiltelefonbatterier Cadex C7000 C systemet minskar batteriersättningskostnader genom återskapande i stället för kassering av returnerade batterier oberoende av om batterierna är testade i butik eller på serviceverkstad. BatteryShop gör det möjligt att lagra specifik service och ev. kundhistorik på testade batterier. Återkommande användarmönster och unika batteriproblem kan identifieras och analyseras för besparande åtgärder i organisationen. Testar ett 3 V Li-jon batteri på 30 sekunder QuickSort klassifierar mobiltelefonbatterier enligt: Good = BRA kan returneras till kund Low = MELLAN misstänkt batteri, ytterligare test rekommenderas Poor = LÅGT defekt batteri, för kassering CYKLER Resistansmätning ger inte en tillförlitlig indikering av försämrad kapacitet p.g.a. upprepade upp och urladdningar (cykler) = åldrande av batteriet, se fig. QuickSort är baserad på en elektrokemiskt dynamisk reaktion från batteriet, en metod överlägsen för resistansmätning. Likt en mekanisk arm har ett bra (Good) batteri som är solitt en låg avmattningstendens vid belastning. Ett lågt (poor) batteri å andra sidan uppträder mjukt (soft) och böjs lättare = hög avmattningstendens. QuickSort bygger resultatet utifrån batteriets återhämtningsförmåga. Återaktivering av långtidslagrade Litium-ion batterier När batteriet har sjunkit för lågt t.ex. vid för lång lagringstid på hylla och sjunkit ned i laddningsstatus uppträder det som livlösa (döda) och batteriet har ingen egen förmåga att ta emot uppladdning p.g.a. att skyddskretsen öppnat. OPERATING VOLTAGE SLEEP MODE 0 Volt 3 Volt BOOST återaktiverar batteriets skyddskrets och oftast blir batteriet helt återskapat och redo för att användas. Charge pulses wake up battery Normal charge when operating voltage reached Rekonditionering återskapar, förbättrar nickel-baserade batterier Kapacitetsförsämring på nickel-baserade batterier är ofta möjlig att återskapa med en urladdning ned till 1V/cell så kallad motionering (exercise). I många fall är inte motionering (exercise), tillräcklig utan rekonditionering behövs. Rekonditionering är en djupurladdning vilken sönderdelar de skapade kristallbildningarna i cellerna sk. (minnes effekt). Figuren visar att mer än en fördubbling av kapaciteten är möjlig med rekonditionering av försämrade batterier med ökad funktion och förbättring av nya batterier.

6 50 BatteriGrossisten Power Applications & Communications C7000 C-serien konstruerade för att öka livslängden på batterier C7000 C-Series make batteries run longer Att göra mina kunder upprörda pga ett batteri är det sista jag vill göra i mitt yrke Batteriet får ofta skulden för de flesta problem tex i mobiltelefoner, yrkesradio, tekniskutrustning etc. För att hjälpa kunden är batteriet ofta ersatt utan någon test. Mer än ca 80% av returnerade batterier kan återskapas med Cadex C7000 batteritestutrustning. QuickSort testar batteriet på 30 sekunder medan kunden väntar. Boost ger startenergi till batteripackar vilka har fallit i sömn pga självurladdning och lång lagertid. Endast batterier med fel blir ersatta. Cadex test/analys utrustning är designad för att användas vid kunddisk i t e x butik och i serviceenheter, fordrar minimal träning av användaren. Med en Cadex testar du batterierna systematiskt och spar stora kostnader. vår serviceman uppskattar C7000 pga den unika programmerings möjligheterna och är enkel att uppgradera till nya batterimodeller vid behov - Jeff sorrels, Sprint PCS Kanada MO, USA. Kan du köra på grönt! Laddningsindikeringen på laddaren lyser grönt men kan du lita på batteriet? Batterier i dålig kondition laddas snabbare än batterier i bra kondition (pg a att det är mer att ladda i batteriet och det tar emot laddning) och förblir på grön indikering längre än batterier i god kondition. Svaga batterier tenderar att sträva mot toppen och blir ett mål för den omisstänksamma användaren som tar ett av batterierna vilka indikerar fulladdat p.g.a. av att lampan på laddaren lyser grönt. Cadex C7000 utrustningarna rekonditionerer automatiskt och återskapar nickel - baserade batterier vilka faller under den satta mål kapaciteten och de vilka inte är återskapade är identifierade och ersätts. Self discharge programmet fastställer batteriets förmåga att behålla kapaciteten i stand-by läge. Med Cadex systemet har användare full tillförlitlighet och batteriet kan problemfritt används hela arbetsskiftet. Uppskattningsvis behövs ca: 30 minuter per dag för att serva en fullständig flotta av batterier. Vi gjorde en marknadsundersökning och fann att Cadex produkt bäst mötte våra behov. Vi anser att detta är den mest användbara och tillförlitliga produkten på marknaden - Wayne young, Ottawa Carleton regional Police, Ottawa, ON, Kanada Strejkande utrustning är inte valfrihet Bristande kommunikation ger ingen valmöjlighet Batterier är en korroderande innovation vilken gradvis övertiden blir svag och i dålig kondition. Det första året fungerar oftast batterierna felfritt. Under det andra året, börjar något alt. flera batterier att sjunka i kapacitet tillföljd att systemets tillförlitlighet sjunker. Nya batterier läggs till och med tiden blir batteriflottan en blandning av nya och gamla batterier som lätt fallerar vid användning. Det är nu batterihuvudvärken börjar. Cadex C7000 serien försäkrar dig att inte batterikapaciteten faller under en kritisk nivå. QuickTest verifierar batteriet före användning. Prime förbereder batterier för fältanvändning och Auto återskapar batteripackar i dålig kondition. Med en Cadex batterivårdsutrustning kontrollerar du alla dina batterier med förlängning av drift och funktion till en lägre kostnad. Jag noterade att vår Cadex varit i drift 24tim 7 dagar per vecka och reducerat våra radioproblem till följd av batterier i dålig kondition till noll. Jag önskar att alla produkter vi har fungerat så här väl. - Jim Torine Micko, hennepin County Medical Center. Minneapolis, MN, USA Min avdelning, enhet i företaget testar upp till 2000 batterier per dag Hög produktionskapacitet och enkelt handhavande är nyckelfaktorer för servicecenter och batteritillverkare. Ett Ohm test mäter den interna batteri resistensen på sex sekunder; QuickTest tittar på sex batteriparametarar för att uppskatta hälsostatusen på ett batteri. Fyra custom program ger möjlighet till specifika sekvenser av laddning, urladdning, resistens test, väntar och repeterar. BatteryShop dataprogramvaran möjliggör ett samspel mellan PC och Cadex för att från PC n styra flera Cadex och lagra testdata. Den kraftfulla konstruktionen står sig väl i krävande industrimiljön. Jag har använt cadex C7400 analys/test utrustningen 24 timmar om dygnet. Den är exakt det redskapet vi behöver för att göra djupanalys på från fältet inkomna returnerade batterier. - Adam Kuenzi, Supra Products, Salem. OR, USA

7 BatteriGrossisten Power Applications & Communications 51 Cadex C7000 C-serien utvecklade för att passa framtiden C7000 C-series battery analyzers designed with the future in mind Cadex C7000-C serien Batterivård, test- och analys rekonditioneringsutrustningar. Är anpassade för små och stora batterianvändare. Utrustningarna kan använda och dela samma batteriadapters. Enkel användar anpassning med dataprogramvaran kan de köras på de vanligaste PC windows system. Utrustningen fungerar lika väl stand-alone (stående för sig själv) eller som i en del i ett nätverk av Cadexutrustningar anslutna till PC genom dataprogramvaran BatteryShop. C7200-C med mobiltelefonbatteri i flexarm adpater och en skräddarsydd custom adapter, mobiltelefon Nya generationens Cadex C7000-C serien testar 3V litium-jon batteri inom 30 sekunder med programmet QuickSort och sorterar ut batterierna i tre olika nivåer Good, Low and Poor. Alla batterifacken arbetar individuellt oberoende av varandra. Art.nr C7200-C Benämning Cadex C7200 C 2-fack 1,2V-15V, 4A, 40W Programmerbar upp till 15V, 25Ah max 4A Cadex C7200-C servar två batterier oberoende av varandra. Den kompakta enheten passar lämpligen butik, serviceavdelning i butik och mindre batterianvändare. C7200-C hanterar 1,2-15V, 40W laddningskraft och 4A per station/fack samt delar de flesta möjligheterna med storebröderna C7400-C och C7400ER-C C7400-C med ett mobiltelefonbatteri i flexarm adapter samt 3 custom adaptrar för mobiltelefon Art.nr C7400-C Benämning Cadex C7400 C 4-fack 1,2-15V, 4A, 80W Programmerbar upp till 15V, 25Ah max 4A Cadex C7400 C fyrastationsutrustningen hanterar 1,2-15V har 80W laddningskraft och 4A per station/fack. C7400-C är den mest ekonomiska utrustningen sett per antal stationsfack. C7400ER-C med verktygsbatteri NiCd, databatteri, medicalbatteri Li-jon Art.nr C7400ER-C Benämning Cadex C7400ER C 4-fack 1,2-36V, 6A, 170W Programmerbar upp till 36V, 25Ah max 6A (28,8V NiCd/NiMH) Cadex C7400ER-C (extended range) är den kraftigaste modellen i C7000-C seriens batterivårdsutrustningar. C7400ER-C kan hantera laddningar från 1,2-36V och har 170W laddningskraft och 6A per stationsfack.

8 52 BatteriGrossisten Power Applications & Communications Cadex modeller C7200-C / C7400-C / C7400ER-C Cadex offers three models of C7000 C-Series Cadex C7200-C 2-fack Cadex C7400-C 4-fack Cadex C7400ER-C 4-fack Cadex C7400ER-C serien med kopplad printer direkt till Cadex. Samtliga modeller har laddstationer för service oberoende av varandra Cadex familjen består av batterivård/ test/ analys/ rekonditioneringsutrustningar som kan användas var för sig, alternativt kopplas samman till ett komplett styrsystem med en windows baserad dataprogramvara BatteryShop med ansluten servicerapportskrivare, streckkodsläsare och etikettprinter för optimal batterivård och servicestyrning. Med dataprogramvaran BatteryShop följer du dina batterier med ID spårbarhet från driftsättning till kassering. Din Cadex uppgraderar du via internet med BatteryShop. Tre statuslampor på tangentbordet ger dig en ögonblicksbild av servicestatusen på dina batterier. I BatteryShop visas realtidskurvan direkt på bildskärmen. Cadex C7200-C två stationer för service av batterier (1,2-15V), två modeller med fyra stationer för service av batterier C7400-C (1,2-15V) och C7400ER-C (1,2-36V) samtliga modeller har laddstationer som är oberoende av varandra. KEMI / TEKNIK C7200-C 2-fack C7400-C 4-fack C7000ER-C 4-fack NiCd & NiMH 1,2-14,4 V 1,2-14,4 V 1,2-28,8 V Bly (SLA) 2,0-16,0 V 2,0-16,0 V 2,0-36,0 V Li-jon, Li-polymer 3,6-14,4 V 3,6-14,4 V 3,6-36,0 V Batterikapacitet 100mAh - 24Ah 100mAh - 24Ah 100mAh - 24Ah CADEX C7000-C seriens Batterivårdsutrustning Art.Nr Benämning C7200-C C7400-C C7400ER-C C7200 C (1,2-15V 24Ah) 2-fack, seriell printerport (RS232) USB port för PC C7400 C (1,2-15V 24Ah) 4-fack, parallell/seriell printerport (RS232) USB port för PC C7400ER C (1,2-36V 24Ah) 4-fack, parallell/seriell printerport (RS232) USB port för PC

9 BatteriGrossisten Power Applications & Communications 53 Cadex dataprogramvara BatteryShop Cadex computerized testing, BatteryShop CADEX i nätverk med dataprogramvara BatteryShop PC baserad batteritestning Leverans av batterier med genomgående/konsikvent hög kvalitet är av vikt för tillverkare och distributionsled. Hantering av en batteriflotta kan vara utmanande, speciellt i en organinsation där periodisk översyn för optimal och tillförlitlig drift är viktig. Dessutom när batterimodeller är föränderliga/växlande nästan månadsvis, kan det vara svårt att hänga med i förändringarna. Dataprogramvaran BatteryShop i kombination med test-analys utrustningen (batterivårdsutrustningen) Cadex C7000-C serien hjälper dig! BatteryShop erbjuder ett enkelt kraftfullt PC samspel för att kontrollera och följa Cadex C7000- C seriens service. Klicka på musen i någon av de över 3000 batterierna i databasen eller svep med streckkod läsaren över streckkoden på etiketten för att konfigurera din Cadex till de rätta inställningarna för test-service av ditt batteri. Du kan enkelt utöka databasens bibliotek genom att enkelt lägga till dina egna modeller alt, ladda ner den senaste modell listan från internet direkt till ditt Battery Shop program. Internet möjliggör sändning av dina testresultat till en centralenhet internt alt, externt för lagring av datainsamlingen för kommande analys av serviceresultaten. BatteryShop gör handhavandet snabbt, enkelt och smidigt genom din favoritlista av batterimodeller i organisationen! BatteryShop applikationer Mobiltelefon återförsäljare drar fördelar genom möjligheten att kunna testa medan kunden väntar. Servicemannen eller medarbetaren vilken expedierar kunden klickar på det aktuella batterimodellen på PC-skärmen och sätter batteriet i korrekt batteriadapter i Cadexen. Resultatet av analysen kommer inom 30 sekunder med QuickSort. De flesta batterier kan servas medan kunden väntar (QuickSort, Ohm-test), endast packar med konstaterad defekt fordrar utbyte. BatteryShop möjliggör för ServiceCenter att testa och återskapa batterier snabbt med lite träning. Klicka med musen på den valda batterimodellen konfigurerar Cadexen till de rätta inställningarna för ditt val av modell. Boost aktiverar batterier vilka verkar livlösa; QuickSort kollar hälsostatusen på 3V Li-ion batterier inom 30 sekunder. Batterier som behöver full service är segregerade och körs på en separat Cadex. BatteryShop är kostnadseffektivt oavsett om du har en Cadex eller ett fullt utbyggt system med upp till 120 stycken Cadex i nätverk. Service av en stor mängd (flotta) batterier görs bäst genom ID märkning av batterierna med ett unikt nummer för varje. Etikettskrivaren skapar etikett med streck-kod format som sätts på batteriet. När du med streckkodsläsaren sveper över etiketten får Cadex automatiskt rätt inställningar, klar för att serva batteriet. Servicedatum och test resultat är lagrade och uppdaterade i databasen under det av dig skapade unika ID-numret. Kapacitetsläsning service/underhålls och leverantörs information kan visas med ett klick på på musen. BatteryShop ger möjlighet för batteritillverkare att göra komplexa batterianalyser genom att sätta unika testparametrar genom PC-datorn. Volt och spänning kan ställas in i 25mA steg, laddningsbegränsningen kan stegvis anpassas och finjusteras till slut av urladdning. Batterispänning, volt och temperatur läsning visas i realtidsgrafik på dataskärmen. Cadex systemet en eller flera utrustningar genererar test information till en obetydlig kostnad av det hela sammantaget.

10 54 BatteriGrossisten Power Applications & Communications Cadex dataprogramvara BatteryShop Cadex computerized testing, BatteryShop För dig som -Har en större mängd mobila batterier inom komradio, scanners, medicinsk utrustning mfl. -Är en serviceavdelning -Är mobiltelefonförsäljare -Är mobiltelefontillverkare CADEX C7400 BatteryShop ONE streck-kodsläsare, etikettprinter och servicerapportskrivare. CADEX C7400 BatteryShop i system med streck-kodsläsare, etikettprinter och servicerapportskrivare. BatteryShop ger möjlighet till snabb, enkel & smidig styrning av periodisk serviceintervall av dina batterier. Välj aktuell batterimodell från databasen av uppskattningasvis ca: olika batterimodeller i databasen. Peka och klicka med musen alt, svep med streckkodsläsaren över etiketten med streckkod på batteriet för start av ett eller flera batteriadapter fack samtidigt. Spänning, volt och temperatur visas i realtidsgrafik på dataskärmen. BatteryShop lagrar testresultat, kapacitetsläsning, service/ underhåll etc, leverantörs infomation kan visas och printas med ett klick på på musen. BatteryShop gör handhavandet snabbt, enkelt och smidigt genom att visa endast dina egna batterimodeller i organisationen i en favoritlista. Med dataprogramvaran BatteryShop följer du dina batterier med ID spårbarhet från födsel till pension. Din Cadex uppgraderar du via internet med BatteryShop. BatteryShop finns för flera licenser och Cadex utrustningar upp till 120 st Cadex kan kopplas samman med en PC och dataprogrammet BatteryShop vilket möjliggör service av upp till 480 batterier samtidigt. Från programvaran kan servicerapporter och grafer tas ut, läsa in ID nummer och programmera batteriadaptrar med en streckkodsläsare. Kontakta oss för ytterligare information! Systemkrav för PC-dator: Internet Explorer 5.5 eller bättre, uppdatering finns på BatteryShop CD BatteryShop Version 6.0 program fungerar på Windows 95/98/ME/NT4/2000/XP För Windows NT 4.0 användare, är Service Pack 4 el. 5 nödvändigt. För Windows 2000 användare är Service Pack1 nödvändig. VIKTIGT: Om du använder Windows NT/2000, måste din användarprofil vara satt som Administratör eller Power User annars kan installation alt, utskriftsproblem eventuellt uppstå. Pentium II 233 MHz - Hård Disk: 4GB - Minne: 256Mb på Windows 95/98/ME/NT4/2000 Monitor: SVGA Color, 800x600 resolution, 256 colors - CD ROM: 4X eller bättre BatteryShop 7.x uppgraderar tidigare BatteryShop, uppgradering av Firmware krävs, C7200-C7400 (C7000 Firmware: 3.53). BatteryShop Dataprogramvara Art.nr Benämning Batteryshop CD1 licens för uppkoppling av 1-3 cadex, ver. 7.x, seriell kabel för ansl. ingår Batteryshop CD4 licens för max 4 Cadex, 4-ports USB-seriell converter och 4 seriella kablar Batteryshop CD8 licens för max 8 Cadex, 8-ports USB-seriell converter och 8 seriella kablar Batteryshop CD16 licens, max 16 Cadex, 16-ports USB-seriell converter och 16 seriella kablar BatteryShop Uppgraderingar & Tillbehör, se nästa sida

11 BatteriGrossisten Power Applications & Communications 55 Cadex uppgraderingar och tillbehör Cadex upgrades and accessories BatteryShop Dataprogramvara, Uppgradering & Tillbehör för PC Art.nr Benämning BatteryShop uppgradering på CD 7.x C7200-C7400, uppgradering av firmware krävs *) BatteryShop kommande fria uppdatering av program & Firmware för C7000-C serien *) Levereras endast med ny BatteryShop Licens Null Modem Cable 20 connect analyzer serial port to PC 9-pin or edgeport USB converter USB type A cable connect C7000-C analyzer USB port to PC USB port PCI BRK Streckkodsläsare USB komplett kit för Cadex med BatteryShop installerat DYMO etikettprinter passar med CADEX i Batteryshop system, USB asnl. kabel ingår 3031 Etiketter till Dymo 320 / 330 (S.A.S. & B.S.) CADEX C7000 serien Uppgradering & Tillbehör Art.Nr Benämning FirmWare uppgradering via PC, C7200/C7400/C7400ER CD + seriell kabel Uppgradering C7000 tidigare modeller version 3.53 (slutversion) Utgått Kalibrerings Kit till adapter stationer för Cadex C serien Utgår Kalibrerings Kit till adapter stationer för Cadex C7xxx / C7xxx-C serien Kalibrering Kalibrering av Cadex maskin C7xxx / C7xxx-C serien Kalibreringskit: Tänk på att ditt kalibreringskit ska omkalibreras enligt ert service intervall. Cadex rekommenderar 2 års intervall. BatteriGrossisten kan tillhandahålla kalibrering av er Cadex utrustning eller ert äldre kalibreringskit nr För den nyare modellen av kalibreringskit nr kan kontrollmätning utföras om behov finns för kalibrering, kontakta oss.

12 56 BatteriGrossisten Power Applications & Communications Cadex C7000 C-seriens testprogram och adaptrar Cadex C7000 C-Series Test Program and Adapters Enkel anslutning av batterier med Cadex universaladaptrar Universaladaptrarna erbjuder Cadex användare, servicecenter och utvecklingsavdelningar/r & D lab mm, ett kostnadseffektivt alternativ till individuellt anpassade adaptrar till batterierna (se sid 12-15). Med ett enkelt handgrepp snäpps adaptern in i Cadexen och förser användaren med en snabb, enkel förbindelse mot alla batterityper. Cadex universaladaptrar finns i tre modeller. Cadex C7200-C / 7400-C / C7000ER-C med totalt 18 olika program i en utrustning. Fyra basprogram Auto - batteriet undersöks och ett rekonditioneringsprogram startar automatiskt om inte satta kapacitetsnivåer kan uppnås. Den unika rekonditionerings sekvensen kan oftast återskapa batterier som andra klassar som uttjänta. Prime - inkörning/uppstart av nya batterier Charge - snabbladdning av batteriet QuickSort - testar 3V lithium-ion batterier och fastställer batteriets hälsa på 30 sekunder till Bra, Låg och Dålig. Ny design Rigid Arm adapter för alla kemier Rigid Arm adapter Adapter för utvecklingsavdelningen, service alt. reparationscentret eller för dig som servar många olika batterityper! Cadex Rigid Arm snäpper du enkelt in i Cadex. Magnetisk bottenplatta på adaptern håller batteriet på plats i det läge du vill. Kontakt fås genom att anlägga de ledbara armarna med fjäderbelastade och guldplätterade stift mot batteriets + och - poler. Givare i bottenplattan mäter batteriets temperatur. Bananstifts anslutningar på adaptern möjliggör också alternativ anslutning av batterier med en anslutnings plugg/propp etc, till adaptern. Med Cadexens Edit tangent ändrar användaren enkelt batterispecifikationen i adaptern till önskad inställning som lagras i adaptern som snabbval på önskad plats. Alla Cadex adaptrar har plats för tio olika batteri typer i snabbval som kan ges ett unikt namn, med BatteryShop programvara kan 100-tals olika batteri inställningar sparas i databasen. Adaptrar till Cadex C7000-C serien finns även att hitta på sidorna Tio avancerade program Self discharge - fastställer batteriets förmåga att hålla kvar kapacitet i batteriet vid vila. Ohmtest - test av batteriets inre resistens (motstånd). Discharge - laddar endast ur batteriet med kapacitets mätning tills maximal urladdning är nådd. Life Cykel Test - testar enligt beslutat program laddning/urladdning tills batteriet faller under definierad nivå för antalet cykler. Runtime - simulering av batteriets användning i ett digitalt nät enligt förprogrammerade parametrar. Extended Prime - tillämpar en 16 timmar trickel laddning följt av cykling för att uppnå full kapacitet i ett batteri som är nytt eller varit lagrat en längre tid. Boost - aktiverar oandvändbara lithiumbaserade batterier som har skyddssäkringen aktiverad. QuickTest - fastställer batteriets hälsa på mindre än 3 minuter (föregås av Learn matris). Learn - inlärnings program för Quicktest matriserna, genom att köra batterier i varierande kondition skapar man underlag för Quicktest. Q-Learn - erbjuder initial QuickTest matris inläsning av ett bra batteri, servicetid ca: 3-5 minuter Fyra custom program som skapas efter dina krav & specifikationer Custom programmen tillåter programmering genom tangentbordet på Cadex eller genom programmering i dataprogramvaran BatteryShop. Med custom programmen kan du välja vilka kombinationer du önskar för laddning, urladdning och test av impedans (inre motstånd). Säkerhets program Möjlighet att skydda programinställningar med tre olika nivåer av lösenord Universal adapter med temperatursensor, magnet Universal adaptern består av kablar med isolerade krokodilkontakter som är anslutna med banan kontakter för snabb och enkel anslutning till större batterier. Idealisk för batterier med exponerade kontakter eller special kontakter vilka man enkelt kan ansluta till. Temperaturmätning sker genom en sensor med magnet vilken fästs enkelt på batteriet.

13 BatteriGrossisten Power Applications & Communications 57 Cadex adaptrar till C7000 serien Cadex Adapters for use in C7000 Series Rigid Arm adapter för alla kemier Enkel anslutning av batterier med Cadex universaladaptrar Universaladaptrarna erbjuder alla Cadex användare, servicecenter och utvecklingsavdelningar, R & D lab mm, ett kostnadseffektivt alternativ till individuellt anpassade adaptrar till batterierna. Med ett enkelt handgrepp snäpps adaptern in i Cadexen och förser användaren med en snabb, enkel förbindelse mot alla batterityper. Cadex universaladaptrar finns i tre modeller Flex arm adapter / Rigid Arm adapter Adaptern för utvecklingsavdelningen, service/reparationscentret eller för dig som servar många olika batterityper! Cadex Flex Arm snäpper du enkelt i Cadexen. Magnetisk bottenplatta på adaptern håller batteriet på plats i det läge du vill. Kontakt fås genom att anlägga de ledbara armarna med fjäderbelastade och guldplätterade stift mot batteriets + och - poler. Givare i bottenplattan mäter batteriets temperatur. Bananstifts anslutningar på adaptern möjliggör också alternativ anslutning av batterier med en anslutnings plugg/propp etc, till adaptern. Med Cadexens Edit tangent ändrar användaren enkelt batterispecifikationen i adaptern till önskad inställning som lagras i adaptern som snabbval på önskad plats. Alla Cadex adaptrar har plats för tio olika batteri typer i snabbval som kan ges ett unikt namn, med BatteryShop 100-tals placerade i databasen Universal adapter Universal adaptern består av kablar med isolerade krokodilkontakter som är anslutna med banan kontakter för snabb och enkel anslutning till större batterier. Idealisk för batterier med exponerade kontakter eller special kontakter vilka man enkelt kan ansluta till. Temperaturmätning sker genom en sensor med magnet vilken fästs enkelt på batteriet. CADEX ADAPTRAR UNIVERSAL Art.nr Benämning Modell Referens Cadextopp smart Universal adapter med Klämmor & Temp givare Cadextopp smart Flex Arm adapter Cadextopp smart Rigid Arm adapter CADEX ADAPTRAR KOMMUNIKATIONSRADIO TETRA Art.nr Benämning Modell Referens Cadextopp passar Motorola MTH500 SNN5706A Cadextopp passar Motorola MTX1550/MTX4550 NNTN5510CR/ Cadextopp passar Motorola MTP700 PMNN4047BR/4048AR/49AR Cadextopp passar Motorola MTP850 C7200- C7400-C FTN6573/FTN Cadextopp passar Motorola MTP850 only for C7000 unit FTN6573/FTN Cadextopp passar Nokia THR880 / THR850 BLN-4 Tetra, 1800mA Cadextopp passar Nokia THR420 A420HM Cadextopp passar Sepura SRP Li Cadextopp passar Sepura STP , , Cadextopp passar Selex Puma T3 ATEX - 3,6V Li Cadextopp passar EADS THR 9 BLN-5, BLN6 Kontakta oss om du inte hittar den modell som du söker! Adaptrar finns till över 4000 batterier på marknaden förekommande, kommunikationsradio, TETRA, data, verktyg, thermo, scanners, PDA, medicinsk utrustning, mobildata, mobiltelefoner mm. Anton-Bauer / Ascom / Audiovox / Bendix King / Benefon / Black & Decker / Bosch Bren-Tronics Bullard / Canon / Compaq / Dell/ E.F. Johnson / Energy+ / Ericsson / Fluke / HP / IBM / Icom / Intermec / EADS / Kenwood Maglite / Makita Maxon Midland / Moli / Motorola / MRL / Nokia / Panasonic / Philips / Physio Control / Racal / Rayvac / Rohde & Sagem Samsung / Sanyo Sepura / Shinwa Siemens / Simoco / Sony / SonyEricsson / SpeedGlas / Standard / Streamlight / Symbol / Tait / Tectronix Telson / Thomson / Toshiba / Uniden / Verifone / Vertex / Yaesu / Walter Dittel / Yuasa mfl. Kontakta oss för ytterligare information om batteriadaptrar! Fortsättning nästa sida

14 58 Cadex adaptrar till C7000 serien Cadex Adapters for use in C7000 Series BatteriGrossisten Power Applications & Communications CADEX ADAPTRAR KOMMUNIKATIONSRADIO Art.nr Benämning Modell Referens Cadextopp passar Ericsson P400 / 4 M Cadextopp passar Ericsson P500 / B96 / B98 M5677, M Cadextopp passar Icom F30 CM140/CM141/CM Cadextopp passar Icom F3 / F4 m.fl. BP196/MBP Cadextopp passar Icom F30 / 40 / 21 G-serien / IC-F12 BP-209/BP-210/BP Cadextopp passar Icom IC-F50 / IC-F60 / F51 / F61 BP-227/BP-219/BP-220L Cadextopp passar Icom IC-F14 / F24 / F25 / F33 / F34 / F43 BP-231/BP Cadextopp passar Icom IC-F70 / IC-F80 BP-235/BP Cadextopp passar Kenwood 290/390 TK190/260/270/278 KNB14/15/16/17/20/ Cadextopp passar Kenwood TK2140 / TK3140 KNB24/KNB25/KNB Cadextopp passar Kenwood TCP-523 KNB18/KNB19/KNB Cadextopp passar Maxon BMOV / SP130/140 MMPA Cadextopp passar Motorola MX1000 M7014/M Cadextopp passar Motorola GP300/GP / P110 Radius M Cadextopp passar Motorola GP320-GP380 FW ver Cadextopp passar Motorola GP320-GP380 FW ver Cadextopp passar Motorola GP900 M Cadextopp passar Motorola GP900 Cenelec NTN Cadextopp passar Motorola GP344/388, Ex500/600 JMNN4023/ Cadextopp passar Motorola Visar (Utgående) M Cadextopp passar Motorola CP040 / CP150 / CP200 NNTN NiMH/Li Cadextopp passar Niros TRX1001/1012 M5677/M5670 Kontakta oss om du inte hittar den modell som du söker! CADEX ADAPTRAR MEDICAL / TESTINSTRUMENT / MÄTINSTRUMENT Art.nr Benämning Referens Cadextopp passar Duracell typ DR30/DR35 / NI1030 / SMP-35/15S / F NiMH Cadextopp passar Fieldworks FW5000 Serien II BAT-MLO Cadextopp passar FLUKE 702 BP7235/ Cadextopp passar Hitachi / Moli SMBus DR36/DR202 / ME201/202 / NI2020/NJ Cadextopp passar HP 4100 Serien Defibrillator GL Cadextopp passar HP M1722A/B CodeMaster Defibrillator Cadextopp passar Leica Geodimeter GEP121, VW-VBS2E, NiMH Cadextopp passar Marquette Mac Cadextopp passar Marquette Mac Cadextopp passar MRL 360SLX SmartPac / SuperPac Cadextopp passar Physio Control First Medic 510 LC-SA122R3AU Cadextopp passar Physio Control First Medic Cadextopp passar Physio Control LifePak Cadextopp passar Physio Control LifePak 6, 7 Monitor Cadextopp passar Physio Control LifePak 6, 7 Defibrillator Cadextopp passar Physio Control LifePak 8 Monitor Cadextopp passar Physio Control LifePak 8 Defibrillator Cadextopp passar Physio Control LifePak Cadextopp passar Thoratec TLC-II Cadextopp passar Zoll Defibrillator M-serien PD4410/PD4410SMT Cadextopp passar Unipower Zell PD-1200 Pacemaker B Cadextopp passar Zoll Defibrillator M-serien PD4410XL Cadextopp passar Yuasa Emergency Backup NP2,3-12V Kontakta oss om du inte hittar den modell som du söker! Adaptrar finns till över 4000 batterier på marknaden förekommande, kommunikationsradio, TETRA, data, verktyg, thermo, scanners, PDA, medicinsk utrustning, mobildata, mobiltelefoner mm. Fortsättning nästa sida

15 BatteriGrossisten Power Applications & Communications 59 Cadex adaptrar till C7000 serien Cadex Adapters for use in C7000 Series CADEX ADAPTRAR DATA / SCANNERS / TERMINALER / PDA Art.nr Benämning Referens Cadextopp passar Compaq CM2090/ / Cadextopp passar Compaq LTE Serien / Cadextopp passar Compaq / PP1020 / N Cadextopp passar Dell Inspiron Cadextopp passar Dell Latitude 97688, Li 10, Cadextopp passar Dell Latitude LM Serien DL-LM / EM, Li 10, Cadextopp passar Handheld Dolphin Laser Scanner Cadextopp passar HP Omnibook 600 F1058A, F1121A Cadextopp passar IBM TP L2158, 10L Cadextopp passar IBM TP i1200 Serien 02K6901, 02K Cadextopp passar IBM TP i1500 Serien 02K6634, 02K Cadextopp passar IBM WorkPad z50 02K6526, 02K Cadextopp passar Intermec CN3 serien 3,7V mod. AB Cadextopp passar Intermec 2020D Cadextopp passar Intermec Cadextopp passar Intermec Janus 2010RF Cadextopp passar Intermec Norand C2, Cadextopp passar Intermec Trakker Antares 2420, Cadextopp passar Intermec / Toshiba Cadextopp passar Itronix IX Cadextopp passar Motorola MC55a Cadextopp passar Motorola MC95xx Cadextopp passar PalmPilot M500 / M505 A&TB 30A Cadextopp passar Symbol 1700/2700/8100 GTS1700, GTSS Cadextopp passar Symbol PDT 3300 Serien , , Cadextopp passar Symbol PDT 3500 Serien Cadextopp passar Symbol PDT 6100 Serien , GTS Cadextopp passar Symbol PDT 6800 Serien / LRT3800 NiCd (Li ) Cadextopp passar Symbol WWC , Cadextopp passar Symbol MC50xx / Cadextopp passar Symbol MC30xx / Cadextopp passar Symbol MC70xx 3,7V / Cadextopp passar Symbol MC90xx - S serien, endast Cadextopp passar Verifone VX R Kontakta oss om du inte hittar din modell! Symbol MC10xx, MC90xx G & K serien mfl. CADEX ADAPTRAR MILITÄR / FÖRSVAR Art.nr Benämning Modell Referens Cadextopp passar Bren-Tronics TWS BB Cadextopp passar Bullard T3, T4 Thermo T3NiMH Cadextopp passar Military 390/490/590/690 BB390/590 / MPS Cadextopp passar Racal / BCC Cadextopp passar Racal / Cougar Repeter MA 4025D Cadextopp passar Racal / SR A Cadextopp passar Ruag / Ruag 2 / Thomson CSF 6614/487 / BB Cadextopp passar Saab / Gun 1MP Cadextopp passar Saft / Data entry unit Cadextopp passar Saft / Thuraya Sat Cadextopp passar Walter Dittel / FSG 7016 E55332 Rohde & Schwarz mfl. kontakta oss Kontakta oss om du inte hittar den modell som du söker! Adaptrar finns till över 4000 batterier på marknaden förekommande, kommunikationsradio, TETRA, data, verktyg, thermo, scanners, PDA, medicinsk utrustning, mobildata, mobiltelefoner mm. Anton-Bauer / Ascom / Audiovox / Bendix King / Benefon / Black & Decker / Bosch Bren-Tronics Bullard / Canon / Compaq / Dell/ E.F. Johnson / Energy+ / Ericsson / Fluke / HP / IBM / Icom / Intermec / EADS / Kenwood Maglite / Makita Maxon Midland / Moli / Motorola / MRL / Nokia / Panasonic / Philips / Physio Control / Racal / Rayvac / Rohde & Sagem Samsung / Sanyo Sepura / Shinwa Siemens / Simoco / Sony / SonyEricsson / SpeedGlas / Standard / Streamlight / Symbol / Tait / Tectronix Telson / Thomson / Toshiba / Uniden / Verifone / Vertex / Yaesu / Walter Dittel / Yuasa mfl. Kontakta oss för ytterligare information om batteriadaptrar!

16 60 Cadex adaptrar till C7000 serien Cadex Adapters for use in C7000 Series BatteriGrossisten Power Applications & Communications CADEX ADAPTRAR MOBILTELEFONER Art.nr Benämning Referens Kontakta oss för tidigare modeller av mobiltelefoner som tex T28, T68, 688, 238, 6100, 8210 mfl Cadextopp passar SonyEricsson W800i / V600i / K750i BST Cadextopp passar SonyEricsson K850i / S500i / W580 BST Cadextopp passar SonyEricsson W910 BST Cadextopp passar SonyEricsson P1i BST Cadextopp passar Nokia 8810 BMP-1A, BLP-1A Cadextopp passar Nokia 9300 BP-6M Cadextopp passar Nokia 9500 BP-5L Cadextopp passar Nokia 7280 BL-8N Cadextopp passar Nokia N76 / 6111 / 7373 BL-4B Cadextopp passar Nokia 8800 BL-5X Cadextopp passar Nokia 7390 BP-5M Cadextopp passar Nokia N95 / N93i / 6290 BL-5F Cadextopp passar Nokia 6215 BL-5002C Cadextopp passar Nokia 6315 BL-4003C Kontakta oss om du inte hittar din modell! Adaptrar finns även för Siemens, Samsung, Motorola, LG mfl. CADEX ADAPTRAR THERMO / IR KAMERA Art.nr Benämning Modell Referens Cadextopp passar Sony Multi adapter NP-F550, MSA Evolution Li-ion 7,2V Cadextopp passar Bullard T3 Thermo/MX serien NiMH, NiCd 9,6V Cadextopp smart Universal adapter med Klämmor & Temp givare Cadextopp smart Flex arm adapter Kontakta oss om du inte hittar den modell som du söker! CADEX ADAPTRAR VERKTYG / LAMPOR MM. Art.nr Benämning Referens Cadextopp passar Maglite Mag Charger NiCd ML-BMC6V, ML-5000, MA Cadextopp passar Streamlight SL20XP NiCd MSL-20XP, MSBP Cadextopp passar Black & Decker V/DW V) endast C7400ER Cadextopp passar Makita ,2V / ,6V Cadextopp passar Makita V / ,4V Cadextopp passar Panasonic 12V EY9016B Racal / Speedglas / Hornell mfl. kontakta oss CADEX ADAPTRAR VIDEO / BROADCAST Art.nr Benämning Referens Cadextopp passar Panasonic LCS2012 (LC-SA122R3AU Cadextopp passar Sony Video Multi adapter (NP-500 / NP-520 / NP-720 / NP-F Cadextopp passar Sony Video BP-90, BP90A Cadextopp passar Sony Video NP-55, NP-66, NP-77, NP-90, NP-98 Adapter till Anton/Bauer mfl. kontakta oss Adaptrar finns till över 4000 batterier på marknaden förekommande, kommunikationsradio, TETRA, data, verktyg, thermo, scanners, PDA, medicinsk utrustning, mobildata, mobiltelefoner mm. Anton-Bauer / Ascom / Audiovox / Bendix King / Benefon / Black & Decker / Bosch Bren-Tronics Bullard / Canon / Compaq / Dell/ E.F. Johnson / Energy+ / Ericsson / Fluke / HP / IBM / Icom / Intermec / EADS / Kenwood Maglite / Makita Maxon Midland / Moli / Motorola / MRL / Nokia / Panasonic / Philips / Physio Control / Racal / Rayvac / Rohde & Sagem Samsung / Sanyo Sepura / Shinwa Siemens / Simoco / Sony / SonyEricsson / SpeedGlas / Standard / Streamlight / Symbol / Tait / Tectronix Telson / Thomson / Toshiba / Uniden / Verifone / Vertex / Yaesu / Walter Dittel / Yuasa mfl. Kontakta oss för ytterligare information om batteriadaptrar!

17 BatteriGrossisten Power Applications & Communications 61 Cadex C8000 batteritestsystem Cadex C8000 Advanced Battery Testing System R&D För alla typer av standard batterier -Blybatterier: Pb / SLA / VRLA -Nickel baserade: NiMH, NiCd -Lithium baserade: Li-ion, Li-Phosphate Cadex C8000 ett programmerbart batteritest system för krävande applikationer och utmanande behov C8000 är ett laboratorie (R&D) batteritestsystem kapabel att serva (testa/utvärdera) batterier från 50mAh upp till 50Ah (1,2-36V). Utrustad med digitala drivrutiner, ger det här instrumentet prestanda ända ut i fingerspetsarna oavsett om du använder den stand-alone eller med PC-BatteryLab dataprogramvara. Mätning av volt i varje cell individuellt och ansluten till en extern termokammare med samtidig externt motstånd för belastning. Samla, lagra i och ur-laddningskurvor från batteriverktyg, specialbatterier etc. LCD skärm Belyst 7,5 grafisk LCD skärm för stand-alone applikation PC-BatteryLab dataprogramvara med möjlighet att koppla samman upp till 8 st C8000 för samtidigt test. Rackmonterad 19, bord eller portabel utrustning. Cadex C Watt programmerbar i intervallet 1,2V-36V 50mAh 50Ah Cadex C8000 seriens batteritestutrustning är en universal batteritestenhet. Specifikt designad för batteriutveckling och produkttest laboratorier, exempelvis R&D enheter i en organisation. Fyra oberoende av varandra batteri service kanaler med fyra anslutningskablage mot batterier. Programmerbara batteriportar möjliggör automatisk och manuel kontroll. AUX kontakt Endast med AUX kontakt Digital Load Cadex Load Capture Unit (LCU) Extern Termokammare

18 62 BatteriGrossisten Power Applications & Communications Cadex C8000 batteritestsystem Cadex C8000 Advanced Battery Testing System R&D BatteryLab dataprogramvara gör C8000 komplett Inget instrument är komplett utan ett bra dataprogram. BatteryLab förser dig med ett enkelt och kraftfullt interface för kontroll och översikt av test utrustningen. Med dataprogramvaran skiftas handhavandet från C8000 knappanel till PC-datorn. Programmering sker genom att sätta in efterfrågad batteriparameter eller genom att klicka med musen i menyn på PC-skärmen. BatteryLab visar resultat och realtid status grafiskt på PC skärmen. Med BatteryLab kan du koppla samman upp till 8 st C8000 och kan då testa 32 stycken batterier oberoende varandra, enligt dina egna uppsatta parametrar i ett nätverk, testsystem. Cadex BatteryLab databas Via PCn kan du programmera upp till 100 st egna individuella testprogram uppsatta efter din egen R&D förstudie Cadex BatteryLab innehåller fem service program Charge - Auto - Prime - Extended Prime - Boost Två snabbtest program OhmTest - Impedance Fem avancerade program LoadTest - Runtime - LifeCycle - SelfDischarge - DischargeOnly C8000 batteritestsystem Volt intervall: V (28.8 Ni-baserad kemi) Test intervall: 50mAh till 100Ah, laddning/urladdning upp till 10A. Universal kraftenhet: VAC 50-60Hz; max 1200W belastning på huvud del. Dataprogramvaran BatteryLab ingår på CD-ROM; 4st anslutningskablar längd: 1,8m (6 ) med anslutningskontakter av typ banankontakt, krokodilklämmor (4-ledade) och temperatur sensorer; 4st I/O DB25 kablar; 1st ethernet kabel, seriell kabel, AC strömsladd, engelsk användarmanual. Data portar: tre stycken RS-232; en ethernet10/100 för PC anslutning. Utrustningen uppfyller RoHS & WEEE direktiven. 2 års garanti

19 BatteriGrossisten Power Applications & Communications 63 Cadex C8000 batteritestsystem Cadex C8000 Advanced Battery Testing System R&D Cadex Load Capture Unit (LCU) Cadex C8000 Load Capture Unit utvecklad för att lagra och samla (simulera) belastnings signaturer för alla typer av produkter upp till 100A i real-tid. Belastningssignaturen kan införlivas i ett custom program i BatteryLab. Dataprogrammet vilket bistår R & D i utvärderingsfasen vid val av batteri. Rätt driftskaraktäristik i livslängd, driftstid, produkt kvalité, dvs designa med rätt batteri för din produkt. Cadex Load Capture Unit har digital I/O, analog I/O. Anm: Cadex LCU har utvecklats specifikt för användning med C8000 enhet tillsammans med dataprogramet BatteryLab och ska inte användas med annan utrustning. LCU erfodrar ingen kalibrering, 1 års garanti, RoHS kompatibel Artnr Adapterenhet med SnapLock Dual Port Cable (DPPC) Tillbehör: Art.nr C adapterenhet för C7000 seriens adaptrar Dual Power Port Cable (DPPC) Dual Power Port Cable är ett kablage som kopplar samman (parallellt) två portar på C8000 för att på det viset öka urladdnings värdet från 10A/80W till det dubbla värdet 20A/160W. Inkopplingen tar två portar i anspråk 1&2 eller 3&4 alternativt båda om man har två kablar. 1st DPPC kablage inkluderas med en C8000 enhet. Artnr Kontakta oss för ytterligare information

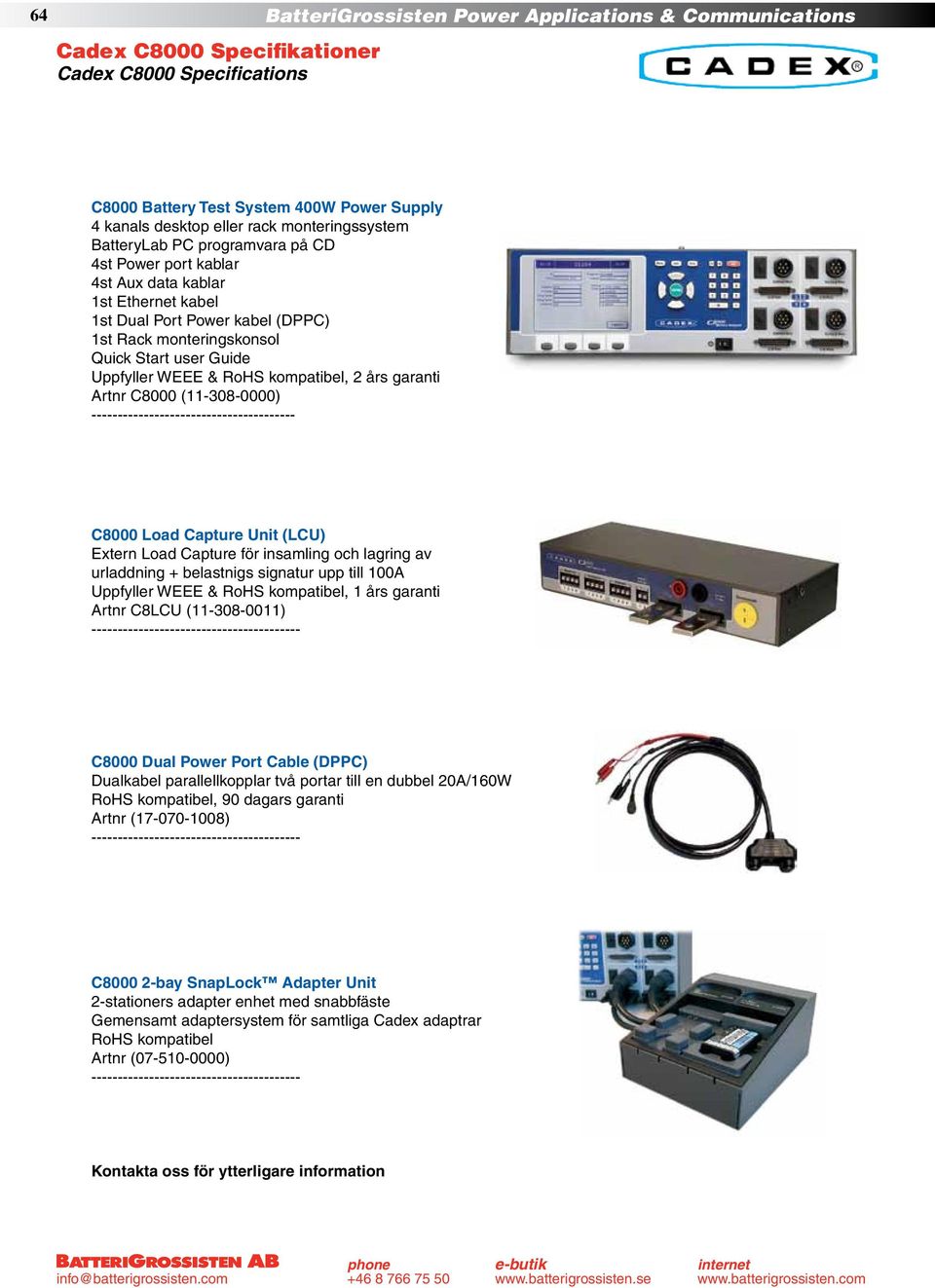

20 64 Cadex C8000 Specifikationer Cadex C8000 Specifications BatteriGrossisten Power Applications & Communications C8000 Battery Test System 400W Power Supply 4 kanals desktop eller rack monteringssystem BatteryLab PC programvara på CD 4st Power port kablar 4st Aux data kablar 1st Ethernet kabel 1st Dual Port Power kabel (DPPC) 1st Rack monteringskonsol Quick Start user Guide Uppfyller WEEE & RoHS kompatibel, 2 års garanti Artnr C8000 ( ) C8000 Load Capture Unit (LCU) Extern Load Capture för insamling och lagring av urladdning + belastnigs signatur upp till 100A Uppfyller WEEE & RoHS kompatibel, 1 års garanti Artnr C8LCU ( ) C8000 Dual Power Port Cable (DPPC) Dualkabel parallellkopplar två portar till en dubbel 20A/160W RoHS kompatibel, 90 dagars garanti Artnr ( ) C bay SnapLock Adapter Unit 2-stationers adapter enhet med snabbfäste Gemensamt adaptersystem för samtliga Cadex adaptrar RoHS kompatibel Artnr ( ) Kontakta oss för ytterligare information
