1

2 It is wiser to find out than to suppose Mark Twain,

3 Online Intelligence Intelligent tillståndskontroll Intellinova är ett onlinesystem för tillståndskontroll där väl beprövade metoder och modern teknik möts för att säkra högsta möjliga tillgänglighet på kritiska maskiner. Ökad produktivitet För att möta ständigt ökande produktivitets- och tillgänglighetskrav inom industrin är längsta möjliga drifttid mycket viktigt. Ett onlinesystem för tillståndskontroll och diagnos är ett verktyg för kapitalförvaltning som håller ett vakande öga på din utrustning så att produktionen kan upprätthållas. I detta kraftfulla och multifunktionella onlinesystem implementeras framsynta lösningar för att skapa ett varaktigt och flexibelt system. Kundanpassade lösningar Utmärkande för Intellinova är systemets flexibilitet och användarvänlighet, som gör det möjligt att snabbt implementera kundspecifika lösningar. Noggrannhet och tillförlitlighet är andra egenskaper hos detta högpresterande system. Intellinova kombinerar komplexa mätmetoder och avancerad databehandling med ett användarvänligt gränssnitt och många möjligheter att anpassa systemet individuellt. Resultatet är lättförståelig tillståndsinformation som hjälper dig att fatta väl underbyggda beslut. Kostnadseffektivitet Ett väl implementerat system för tillståndskontroll kan ha mycket stora effekter på lönsamheten. Med fokus på drifts- och kostnadseffektivitet har vi designat ett robust system, anpassat för tuffa industriella miljöer och långvarig användning. Dag efter dag kan du lita på att Intellinova tillhandahåller information om dina maskiners mekaniska kondition. Dygnet runt levereras konditionsinformation till din underhållspersonal, oavsett var den befinner sig.

4 Online Intelligence IntelliLogic Med de avancerade IntelliLogic-funktionerna behöver du inte ta dig igenom oändliga mängder mätdata. Istället överförs meningsfull, utvärderad och tillförlitlig tillståndsinformation raka vägen till kontrollrummet som underlag för beslut om tillståndsbaserade underhållsåtgärder. Mätning och filtrering Avancerade och mycket flexibla lösningar för mätning och larm, inklusive alternativ för villkorsstyrda och händelsestyrda mätningar, garanterar att mätning utförs endast vid rätt tillfällen. Ett stort antal filtreringsmöjligheter på olika nivåer, alla användardefinierade, garanterar att endast kvalitetssäkrad information presenteras för användaren och sparas i databasen. Larm IntelliLogic erbjuder en mängd alternativ för inställning av larmfunktioner. Systemet hanterar larm baserade på användardefinierade larmgränser, på driftskondition eller på statistik över maskinkondition. Bandlarm och medelvärdesbildning av mätresultat möjliggör enkel larmhantering och förbättrad tillförlitlighet för larm. Slumpmässigt höga mätvärden orsakade av resonans eller störkällor kan filtreras bort, vilket minimerar antalet falska larm. Grafisk översikt Det visuella hjärtat i mjukvaran är den grafiska översikten i Condmaster Nova. I översikten kan mappar över maskiner och mätpunkter arrangeras fritt. Användaren kan knyta egna fotografier av anläggningen eller enskilda maskinkomponenter till mapparna för att underlätta identifikation av övervakad utrustning.

5 IntelliLogic ger valfrihet Mätningar dygnet runt genererar stora mängder data. Med hjälp av IntelliLogic, samlingsnamnet för Intellinovas avancerade programmeringslogik, begränsas mängden mätdata. En rad valmöjligheter ger dig möjlighet att konfigurera systemet att bara mäta de rätta sakerna och bara vid rätt tillfälle, att sortera bort det som är oviktigt och att endast avge välbefogade larm. Rule Based Evaluation Rule Based Evaluation (RBE) är en mycket praktisk funktion i Condmaster Nova för situationer där störningar kan påverka mätningen på individuella mätpunkter och försvåra konditionsutvärderingen. Den kan också användas som ett hjälpmedel för att rekommendera lämpliga åtgärder för olika situationer. RBE är ett utmärkt verktyg också inom Production Integrated Maintenance (PIM). Flexibel konditionsutvärdering Flexibel konditionsutvärdering är en mycket användbar funktion för maskiner som körs under varierande driftsförhållanden, såsom last, varvtal, tryck eller temperatur, exempelvis extruders i kemisk industri. Funktionen gör det möjligt att implementera olika utvärderingsscheman, där hänsyn tas till den rådande driftssituationen. Symptom Symptomvärden används för trendning. Ett stort antal förprogrammerade symptom gör det enkelt att i spektrumgrafer identifiera maskinfel med stor exakthet, till exempel kuggingrepp, obalans eller uppriktningsfel. Larm kan sättas på individuella symptomvärden eller trender och avges i god tid för planerade underhållsåtgärder. Trendning Olika möjligheter för trendning av mätresultat gör det enkelt att se förändringar i driftskonditionen. Medelvärdesbildning av mätningar förenklar analys av maskinkondition. Spektrum från individuella mätpunkter kan jämföras på olika sätt, till exempel med bandlarm. Trendning av symptomvärden visar diagram över utvärderad kondition och minskar behovet av att studera spektrum och tidssignaler.

6 Online Intelligence Tillståndskontroll på dina villkor Det är enkelt att implementera Intellinova. Resultatet är lättillgänglig och aktuell tillståndsinformation, levererad hur och vart du vill. Perfekt överblick med Condmaster Nova Mjukvaran Condmaster Nova tar emot och lagrar mätresultat från hela SPM:s utbud av mätinstrument, portabla såväl som online, för utvärdering och presentation. Mjukvaran är uppbyggd i moduler och kan skräddarsys utifrån dina behov. Condmaster Nova har ett användarvänligt Microsoft Windows-gränssnitt och omfattande grafikfunktioner för visning av bland annat diagram och trendkurvor. Denna avancerade mjukvara innehåller också ett nytt och vidareutvecklat mätpunktsregister, ny larmhantering och stöd för ett stort antal olika språk. Condmaster Nova innehåller en omfattande lagerkatalog och utvärderingsmodeller för stötpuls-, vibrations- och smörjanalys. Utvärdering i grönt gult rött på alla nivåer, från hela anläggningen ner till enskilda mätpunkter, ger snabb överblick. OPC Data Access Intellinova tillämpar OPC Data Access, där processtyrningsdata kan överföras från Intellinova till andra OPCkompatibla applikationer. Kontinuerligt eller på begäran skickar Intellinovas OPC-server mätdata i realtid till ditt PLC-, DCS- eller SCADA-system, eller till dina databaser och kalkylblad. Kommunikation mellan olika system har aldrig varit enklare. Web Access och SMS Aktuell tillståndsinformation om kritiska maskiner kan sändas till berörd underhållspersonal via SMS eller e-post. En webbmodul ger på ett enkelt sätt personalen tillgång till detaljerad information i Condmaster Nova via Internet.

7 Kompatibilitet med övriga SPM-produkter Intellinova är kompatibelt med övriga system och portabel mätutrustning från SPM och kan därför integreras med befintliga lösningar med en gemensam databas. Trådlöst Ethernet Systemet kommunicerar via TCP/IP över standard Ethernet och kan anslutas till ett befintligt lokalt nätverk (LAN). Intellinova-enheterna arbetar fristående från varandra och ett valfritt antal enheter kan därför installeras. LinX och FSS Systemet kommunicerar via mjukvaran LinX, som styr och kontrollerar mätning och filtrering av mätdata. LinX hanterar all trafik mellan databasen och en eller flera Intellinova-enheter. Mjukvaran Field Service Software (FSS) erbjuder avancerade möjligheter för fältservice och support. FSS fungerar också som användargränssnitt mot LinX. IntelliCheck Systemfunktionalitet och givarledningar kontrolleras automatiskt via den självdiagnostiska funktionen Intelli- Check. Export av larm Utvalda larm kan exporteras till exempelvis CMMSsystem som textfiler eller databastabeller. Larmen är då låsta i Condmaster Nova tills en arbetsorder från mottagande system kvitterar och sätter en kommentar där det framgår vilka åtgärder som vidtagits.

8 Online Intelligence Tillförlitligt system Hjärtat i Intellinova är mät- och kontrollenheten Commander Unit, skräddarsydd och perfekt konstruerad för sin uppgift. Commander Unit, med plats för upp till 32 kanaler för stötpuls- eller vibrationsmätning, styr och kommunicerar med de inkopplade mätenheterna. Fyra varvtalsingångar och fyra digitala statusutgångar är standard. Den kan även konfigureras med enheter för analog in eller ut. En kraftfull digital signalprocessor (DSP) möjliggör snabb mätning och signalbehandling, samt ger hög tillförlitlighet och repeterbarhet. Mät- och kontrollenheterna kommunicerar med mjukvaran Condmaster Nova, där konfiguration och val av mätmetoder görs. Commander Unit kan användas offline eller ansluten till Condmaster Nova. Vid användning offline tillhandahåller SPM konfiguration enligt önskemål. För att inga data ska förloras vid nätverksavbrott och liknande har enheten ett SD-kort som används för backup och lagring av mätdata.

9

10 Reliability Driven by Technology

11 Flexibla lösningar Kostnadseffektiva och väl beprövade mätmetoder påvisar vanliga maskinproblem och kan kombineras efter behov. Mätenhet för lagerövervakning Mätenheten för lagerövervakning mäter stötpulser i enlighet med Stötpulsmetoden och stödjer SPM Spectrum för detaljerad lageranalys. Mätenhet för vibrationsövervakning Mätenheten för vibrationsövervakning har stöd för bredbandsmätning i enlighet med ISO 2372 och ISO Den hanterar FFT med symptom och EVAM (Evaluated Vibration Analysis Method), inklusive enveloping, tidsynkron medelvärdesbildning och tvåkanals simultan vibrationsmätning. Denna multifunktionella mätenhet utför också orbitanalys och mätningar vid uppstart/- utrullning av maskiner. Mätenhet för analoga signaler Denna mätenhet övervakar analoga signaler, som spänning eller ström, med valfria parametrar. Mätenhet med analoga utgångar Mätenheten med analoga utgångar omvandlar digitala mätvärden till signaler i 4-20 ma för användning i DCS, SCADA eller andra processtyrningssystem.

12 Online Intelligence Pålitliga mätmetoder för alla applikationer Finns ett problem, finns också en lösning. Mätmetoderna i Intellinova gör det möjligt att utgå från applikationen och kombinera de metoder som krävs för att skapa det perfekta övervakningssystemet. Intellinova är väldesignat och driftsäkert, utvecklat för att passa standard- samt mer krävande applikationer. Nedan följer ett par exempel där Intellinova är den idealiska lösningen för tillståndskontroll. Containerkranar Tillståndskontroll på containerkranar är komplicerat. För att få tillförlitliga mätdata är det viktigt att mätningarna hela tiden sker under samma förutsättningar. Mätning måste utföras när vissa villkor för last och varvtal samt rotations- och traversriktning etc är uppfyllda. I en typisk installation används Stötpulsmetoden och SPM Spectrum för tillståndsmätning och analys på växellådor och motorlager, vanligen i kombination med vibrationsmätningar. Stötpulsmetoden undersöker mekanisk kondition och smörjtillstånd på rullningslager och identifierar exempelvis installationsfel och dålig smörjning. SPM Spectrum nyttjar FFT-analys och enveloping för att på ett effektivt sätt verifiera stötpulskällor, såsom lager, skadade kuggdrev eller störningar från skrap. Vindkraftverk Vindkraftverk är särskilt utsatta när det gäller vibrationer och störningar. Varierande driftsförhållanden, såsom vindhastighet, effektuttag, varvtal, temperatur etc påverkar både mätresultat och konditionsutvärdering. Detta kräver möjlighet att anpassa larmgränser till den rådande driftssituationen. Intellinova hanterar dessa variationer med stor säkerhet. En typisk installation på ett vindkraftverk omfattar stötpulsmätning med SPM Spectrum på växellådor och på lager i generator och huvudaxel. För att hitta uppriktningsfel, obalans, lösa delar och andra vanliga vibrationssymptom kan kompletterande mätningar med EVAM (Evaluated Vibration Analysis Method) göras. Med tillgång till maskinspecifika data och information om hur maskinen vibrerar under normala driftsförhållanden

13 är EVAM ett sofistikerat analysverktyg för att verifiera grundorsakerna till vibrationsproblem. Tvåkanals simultan vibrationsmätning Samtidig vibrationsmätning på två kanaler gör det möjligt att studera maskinrörelser i två dimensioner, där man observerar skillnaden mellan de båda kanalernas fasvinklar. Tvåkanalsmätningar kan utnyttjas för att identifiera exempelvis uppriktningsfel, obalans eller strukturella förändringar, till exempel skador i fundament. Condmaster Nova visar RMS-värden för displacement (DISP), velocity (VEL) och acceleration (ACC) för respektive kanal. Tre typer av diagram finns tillgängliga för varje mätning: spektrum, fasspektrum och tidssignal. Orbitanalys Orbitanalys är ett verktyg för att hitta fel som skrap, obalans, uppriktningsfel eller oil whip i maskiner utrustade med glidlager. Samtidig mätning med två vibrationsgivare ger ett beskrivande diagram över axelns rörelse i förhållande till dess centrumlinje. I Condmaster Nova kan larmgränser sättas på x- och y-axeln, vilket resulterar i en utvärderad mätning i grönt gult rött. Uppstart/Utrullning Mätning under uppstart och utrullning är ett utmärkt verktyg för analys av vibrationens grundorsaker och visar maskinstativets vibrationer, resonansfrekvenser och påverkan vid kritiska hastigheter. Resultatet kan visas som Nyquist-, Bode- eller vattenfallsdiagram.

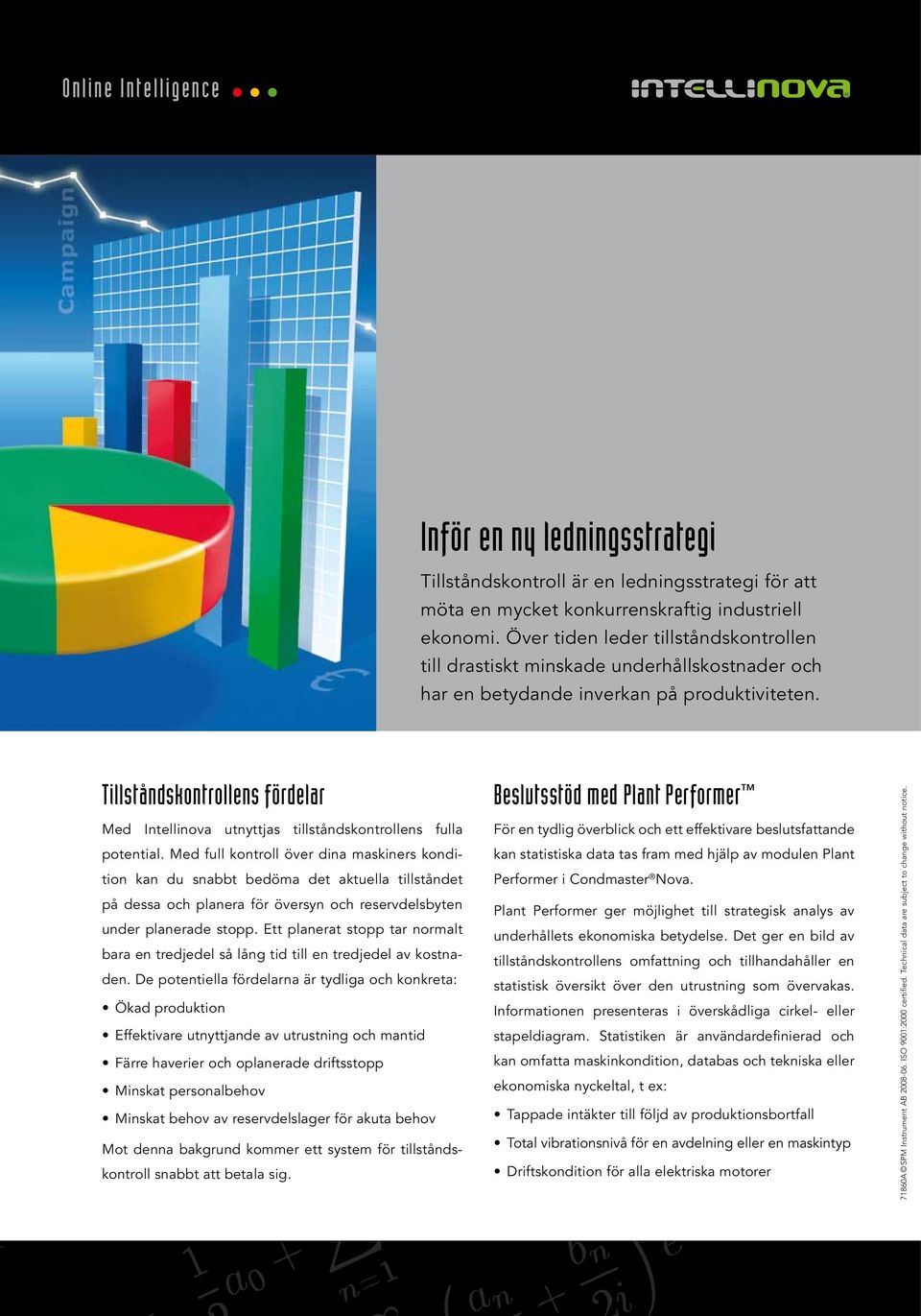

14 Online Intelligence Inför en ny ledningsstrategi Tillståndskontroll är en ledningsstrategi för att möta en mycket konkurrenskraftig industriell ekonomi. Över tiden leder tillståndskontrollen till drastiskt minskade underhållskostnader och har en betydande inverkan på produktiviteten. Tillståndskontrollens fördelar Med Intellinova utnyttjas tillståndskontrollens fulla potential. Med full kontroll över dina maskiners kondition kan du snabbt bedöma det aktuella tillståndet på dessa och planera för översyn och reservdelsbyten under planerade stopp. Ett planerat stopp tar normalt bara en tredjedel så lång tid till en tredjedel av kostnaden. De potentiella fördelarna är tydliga och konkreta: Ökad produktion Effektivare utnyttjande av utrustning och mantid Färre haverier och oplanerade driftsstopp Minskat personalbehov Minskat behov av reservdelslager för akuta behov Mot denna bakgrund kommer ett system för tillståndskontroll snabbt att betala sig. Beslutsstöd med Plant Performer För en tydlig överblick och ett effektivare beslutsfattande kan statistiska data tas fram med hjälp av modulen Plant Performer i Condmaster Nova. Plant Performer ger möjlighet till strategisk analys av underhållets ekonomiska betydelse. Det ger en bild av tillståndskontrollens omfattning och tillhandahåller en statistisk översikt över den utrustning som övervakas. Informationen presenteras i överskådliga cirkel- eller stapeldiagram. Statistiken är användardefinierad och kan omfatta maskinkondition, databas och tekniska eller ekonomiska nyckeltal, t ex: Tappade intäkter till följd av produktionsbortfall Total vibrationsnivå för en avdelning eller en maskintyp Driftskondition för alla elektriska motorer 71860A SPM Instrument AB ISO 9001:2000 certified. Technical data are subject to change without notice.

15

16 SPM Instrument AB
