4 Machine condition Total kontroll för att hålla maskinerna igång dygnet runt. Get an instant field diagnosis, analyse when required.

5 monitoring för lönsamt underhåll För alla miljöer och all produktion tänk lönsamhet. Mer än 40 års erfarenhet och ett nära samarbete med våra användare världen över gör det möjligt för SPM att presentera en revolutionerande nyhet för förebyggande underhåll. Leonova Infinity innebär ett avgörande framsteg inom tillståndskontroll av maskiner ö unika funktioner för maskindiagnostik ö laseruppriktning och balansering ö fritt val av mätmetoder ö optimal ergonomisk design ö revolutionerande ekonomiska villkor SPM har erfarenheten, organisationen och kunnandet för att öka tillgängligheten och lönsamheten i din produktionsanläggning. Vi vet att just din situation är speciell, därför har Leonova Infinity en komplett uppsättning mätfunktioner och ett nytt finansieringssystem för tillståndskontroll. Vi lämnar beslutet till dig. Gör Leonova Infinity till ditt perfekta verktyg.

6 Technical Grönt bra driftskondition, gult varning och rött fara. Enklare kan det inte bli. Mätning av vibrationstal enligt ISO-standard diagnostiserar allmän maskinkondition. Stötpulsmätning med True SPM -metoden ger en tidig varning vid skador i rullningslager som är den vanligaste orsaken till maskinhaverier. Det är två väl beprövade mätmetoder som snabbt lokaliserar de vanligaste orsakerna till driftsproblem och utgör grunden i allt förebyggande underhåll. Vibrationsnivå och FFT-spektrum Leonova Infinity mäter vibrationshastighet, acceleration och vägamplitud enligt den nya standarden ISO med samtliga maskinklasser och larmgränser som menyval. För att lätt kunna identifiera felsymptom som t ex obalans, uppriktningsfel och strukturella svagheter presenteras även FFT-spektrum. True SPM -metoden SPM:s stötpulsmetod är den mest framgångsrika och noggranna mättekniken för rullningslager. Under lagrets hela livslängd ger den tillförlitlig information om det mekaniska tillståndet och smörjkonditionen i lagrets kontaktytor. Snabbt och enkelt lokaliseras installationsfel och dålig smörjning som är orsaken till de flesta lagerfel.

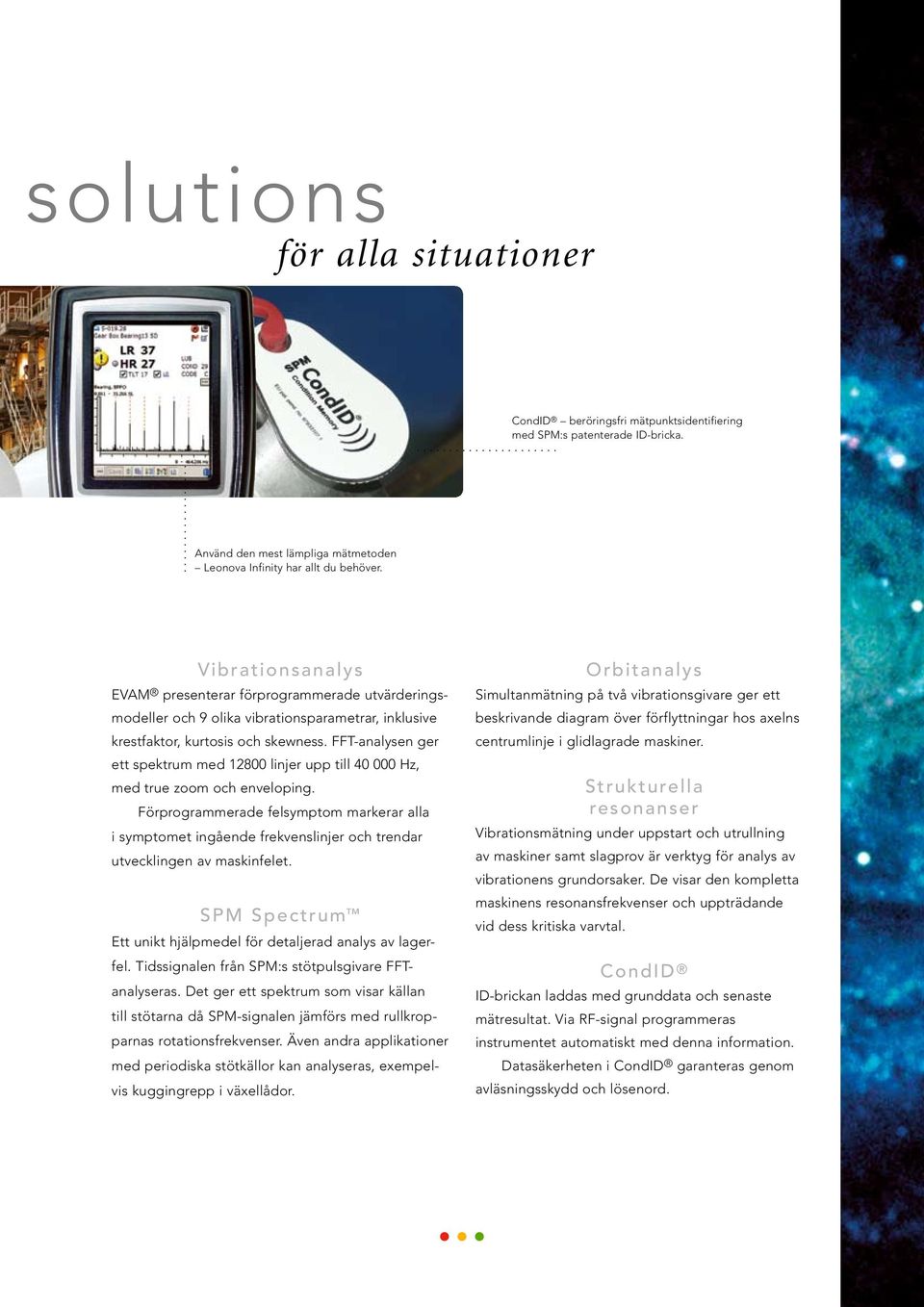

7 solutions för alla situationer CondID beröringsfri mätpunktsidentifiering med SPM:s patenterade ID-bricka. Använd den mest lämpliga mätmetoden Leonova Infinity har allt du behöver. Vibrationsanalys EVAM presenterar förprogrammerade utvärderingsmodeller och 9 olika vibrationsparametrar, inklusive krestfaktor, kurtosis och skewness. FFT-analysen ger ett spektrum med linjer upp till Hz, med true zoom och enveloping. Förprogrammerade felsymptom markerar alla i symptomet ingående frekvenslinjer och trendar utvecklingen av maskinfelet. SPM Spectrum Ett unikt hjälpmedel för detaljerad analys av lagerfel. Tidssignalen från SPM:s stötpulsgivare FFTanalyseras. Det ger ett spektrum som visar källan till stötarna då SPM-signalen jämförs med rullkropparnas rotationsfrekvenser. Även andra applikationer med periodiska stötkällor kan analyseras, exempelvis kuggingrepp i växellådor. Orbitanalys Simultanmätning på två vibrationsgivare ger ett beskrivande diagram över förflyttningar hos axelns centrumlinje i glidlagrade maskiner. Strukturella resonanser Vibrationsmätning under uppstart och utrullning av maskiner samt slagprov är verktyg för analys av vibrationens grundorsaker. De visar den kompletta maskinens resonansfrekvenser och uppträdande vid dess kritiska varvtal. CondID ID-brickan laddas med grunddata och senaste mätresultat. Via RF-signal programmeras instrumentet automatiskt med denna information. Datasäkerheten i CondID garanteras genom avläsningsskydd och lösenord.

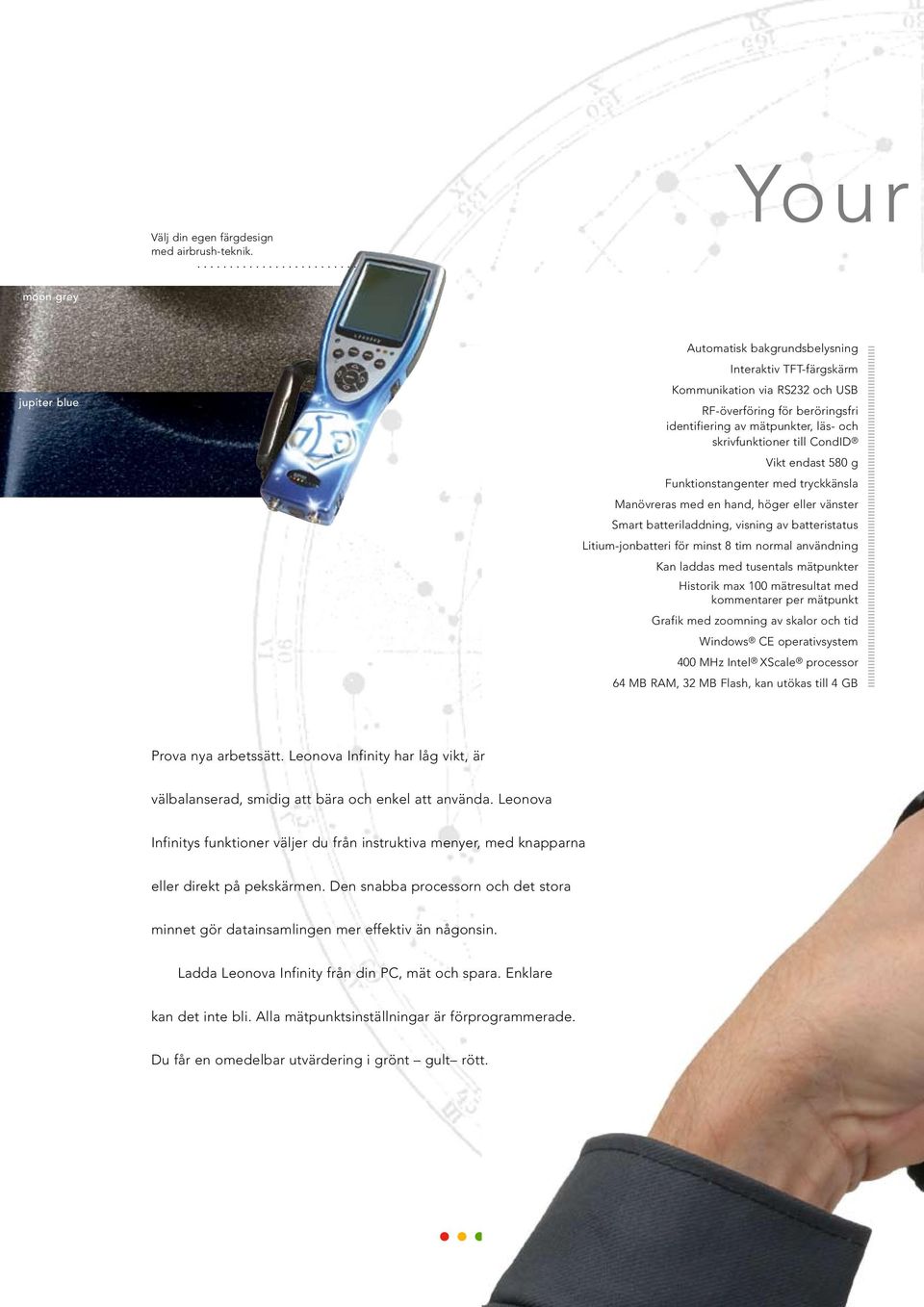

8 Your Välj din egen färgdesign med airbrush-teknik. moon grey jupiter blue Automatisk bakgrundsbelysning Interaktiv TFT-färgskärm Kommunikation via RS232 och USB RF-överföring för beröringsfri identifiering av mätpunkter, läs- och skrivfunktioner till CondID Vikt endast 580 g Funktionstangenter med tryckkänsla Manövreras med en hand, höger eller vänster Smart batteriladdning, visning av batteristatus Litium-jonbatteri för minst 8 tim normal användning Kan laddas med tusentals mätpunkter Historik max 100 mätresultat med kommentarer per mätpunkt Grafik med zoomning av skalor och tid Windows CE operativsystem 400 MHz Intel XScale processor 64 MB RAM, 32 MB Flash, kan utökas till 4 GB Prova nya arbetssätt. Leonova Infinity har låg vikt, är välbalanserad, smidig att bära och enkel att använda. Leonova Infinitys funktioner väljer du från instruktiva menyer, med knapparna eller direkt på pekskärmen. Den snabba processorn och det stora minnet gör datainsamlingen mer effektiv än någonsin. Ladda Leonova Infinity från din PC, mät och spara. Enklare kan det inte bli. Alla mätpunktsinställningar är förprogrammerade. Du får en omedelbar utvärdering i grönt gult rött.

9 requirements sätter gränserna Tidssignal upp till 40 khz FFT-spektrum upp till linjer Enveloping, true zoom och tidssynkron mätning Förprogrammerade felsymptom för spektrumanalys Vattenfallsdiagram, fas- och realtidsspektrum Bode- och Nyquistdiagram Peakvärdesindikering, anslutning för hörtelefon Val av språk Automatisk test av givarledning Utvärdering av kondition med LED-indikator i grönt gult rött Långtidsmätning, tre mätmetoder upp till 50 tim Simultan vibrationsmätning på två kanaler Överlappande medelvärdesbildning Vibrationsspektrum i Hz, CPM eller ordningar av varvtalet Accepterar vibrationsgivare av IEPE-standard

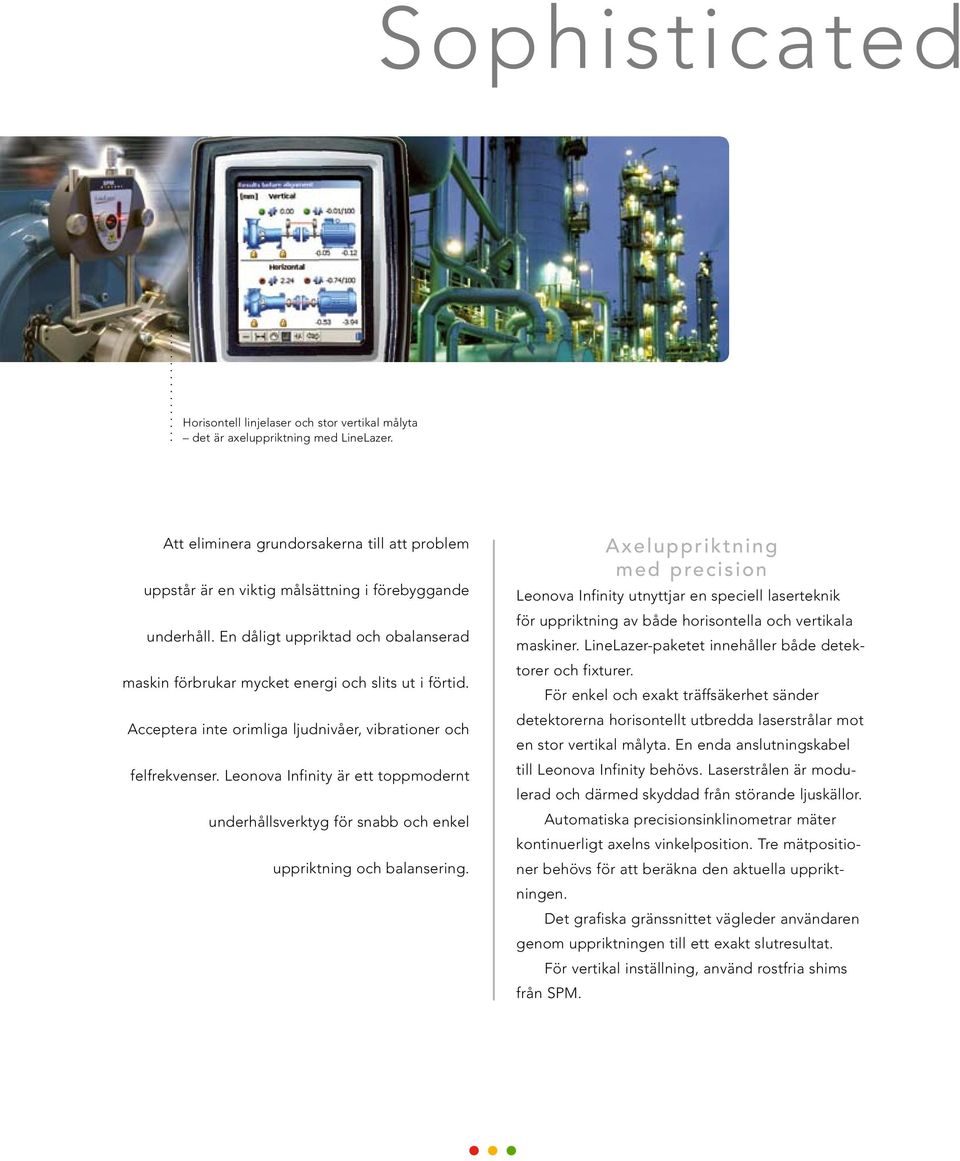

10 Sophisticated Horisontell linjelaser och stor vertikal målyta det är axeluppriktning med LineLazer. Att eliminera grundorsakerna till att problem uppstår är en viktig målsättning i förebyggande underhåll. En dåligt uppriktad och obalanserad maskin förbrukar mycket energi och slits ut i förtid. Acceptera inte orimliga ljudnivåer, vibrationer och felfrekvenser. Leonova Infinity är ett toppmodernt underhållsverktyg för snabb och enkel uppriktning och balansering. Axeluppriktning med precision Leonova Infinity utnyttjar en speciell laserteknik för uppriktning av både horisontella och vertikala maskiner. LineLazer-paketet innehåller både detektorer och fixturer. För enkel och exakt träffsäkerhet sänder detektorerna horisontellt utbredda laserstrålar mot en stor vertikal målyta. En enda anslutningskabel till Leonova Infinity behövs. Laserstrålen är modulerad och därmed skyddad från störande ljuskällor. Automatiska precisionsinklinometrar mäter kontinuerligt axelns vinkelposition. Tre mätpositioner behövs för att beräkna den aktuella uppriktningen. Det grafiska gränssnittet vägleder användaren genom uppriktningen till ett exakt slutresultat. För vertikal inställning, använd rostfria shims från SPM.

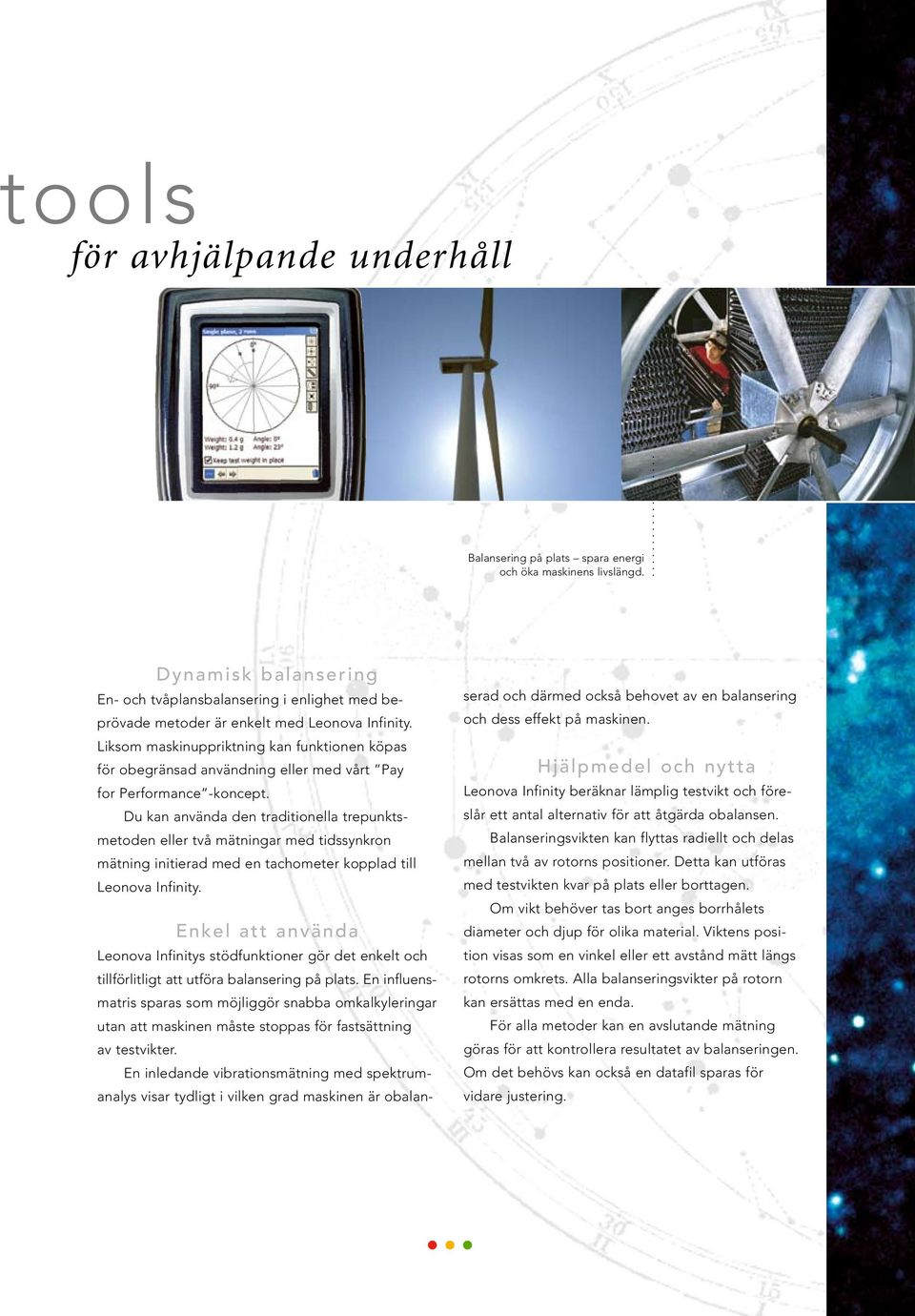

11 tools för avhjälpande underhåll Balansering på plats spara energi och öka maskinens livslängd. D y n a m i s k b a l a n s e r i n g En- och tvåplansbalansering i enlighet med beprövade metoder är enkelt med Leonova Infinity. Liksom maskinuppriktning kan funktionen köpas för obegränsad användning eller med vårt Pay for Performance -koncept. Du kan använda den traditionella trepunktsmetoden eller två mätningar med tidssynkron mätning initierad med en tachometer kopplad till Leonova Infinity. Enkel att använda Leonova Infinitys stödfunktioner gör det enkelt och tillförlitligt att utföra balansering på plats. En influensmatris sparas som möjliggör snabba omkalkyleringar utan att maskinen måste stoppas för fastsättning av testvikter. En inledande vibrationsmätning med spektrumanalys visar tydligt i vilken grad maskinen är obalan- serad och därmed också behovet av en balansering och dess effekt på maskinen. Hjälpmedel och nytta Leonova Infinity beräknar lämplig testvikt och föreslår ett antal alternativ för att åtgärda obalansen. Balanseringsvikten kan flyttas radiellt och delas mellan två av rotorns positioner. Detta kan utföras med testvikten kvar på plats eller borttagen. Om vikt behöver tas bort anges borrhålets diameter och djup för olika material. Viktens position visas som en vinkel eller ett avstånd mätt längs rotorns omkrets. Alla balanseringsvikter på rotorn kan ersättas med en enda. För alla metoder kan en avslutande mätning göras för att kontrollera resultatet av balanseringen. Om det behövs kan också en datafil sparas för vidare justering.

12 Pay for performance optimal ekonomi Mätning med credits beställ påfyllning efter behov. Tillståndskontroll kostar pengar för utrustning, utbildning och arbete. Med Leonova Infinity kan du fritt välja lämpliga instrumentfunktioner och hur du vill betala för användningen. Funktion Leonova Plattform, grundutförandet, är en datalogger som mäter vibrationstal enligt ISO 2372, hastighet, temperatur och analoga signaler. Den kommunicerar med Condmaster Nova och accepterar även manuell inmatning. Lägg till individuella funktioner för att få ett optimalt instrument, anpassat för dina behov. Köp till enskilda funktioner eller paket i form av en enkel uppdateringsfil. Expandera i egen takt efter organisationens behov och sprid kostnaderna för personalens kompetensutveckling. Användning Minska investeringskostnaden och för över en stor del till driftskostnad genom att köpa credits i stället för obegränsad användning. Funktionerna i Leonova Plattform är gratis, men för de övriga funktionerna kostar varje mätning en eller ett antal credits, beroende på mätmetod.

13 med rätt teknik Lägg till funktioner vid behov expandera i din egen takt. Kompatibel med Condmaster Nova Mätpunktsidentifiering med CondID Varvtals- och temperaturmätning Analoga signaler, ström och spänning Manuell inmatning, kontrollpunkter RMS vibrationsmätning, ISO 2372 Stötpulsmetoden RMS vibrationsmätning med spektrum, ISO FFT med symptom SPM Spectrum Smörjanalys EVAM utvärderad vibrationsanalys Långtidsmätning Balansering i ett och två plan RMS vibrationsmätning med spektrum, ISO Axeluppriktning med LineLazer Orbitanalys Tvåkanals simultan vibrationsmätning Uppstart/utrullning, slagprov Utökat frekvensområde och upplösning Utökat minne Platform Frontliner Analyser Balancer Aligner Options

14 Powerful software för perfekt översikt och kontroll Expertkunskap till din tjänst på plats och var som helst i världen. Leonova Infinity är en del av vår heltäckande lösning för kostnadseffektiv tillståndskontroll av maskiner. Med Condmaster Nova som en omfattande mjukvaruplattform kan SPM leverera praktiska lösningar för konditionsdiagnos som passar dina applikationer och din miljö. Condmaster Nova Condmaster Nova accepterar data från alla SPMsystem, såväl portabla instrument som onlinesystem. Mjukvaran är moduluppbyggd och kan anpassas till din utvalda hårdvara både pris- och prestandamässigt. Den stödjer samtliga underhållsaktiviteter som tidsplanering, trendning, statistik och rapporter. Datautbyte med andra underhållssystem, åtkomst via Internet och alarm via e-post och SMS är tillval. Condmaster Nova innehåller en omfattande lagerkatalog och utvärderingsmodeller för analys av stötpulser, vibrationer och smörjstatus. Förprogrammerade symptom gör det enkelt att visa olika feltyper i spektrum. Grön gul röd kodning på varje övervakningsnivå, från hela anläggningen ner till individuella mätpunkter, ger en snabb överblick över all bevakad utrustning A SPM Instrument AB ISO 9001:2000 certified. Technical data are subject to change without notice.
