Avancerad tillståndskontroll av maskiner [Tester T30 och Condmaster Pro]

Transkript

1 Avancerad tillståndskontroll av maskiner [Tester T30 och Condmaster Pro]

2 Strategisk tillståndskontroll kontrollerar dina kostnader Övervaka dina kritiska maskiner Undvik oplanerade maskinstopp Tidig varning ger bibehållen vinst

3 Effektiv och vinstgivande produktion [fortsättningsvis också!] Tester T30 är ett handhållet instrument för periodisk tillståndskontroll av maskiner. Det används av ledande industrier över hela världen för att tidigt hitta fel och undvika produktionsförluster på grund av oplanerade driftstopp samt för att reducera kostnaderna för underhåll. Tester T30 använder de tre ledande metoderna för tillståndskontroll av maskiner. För varje maskin kan du välja den kombination av mätmetoder som passar just dina tekniska krav: Stötpulsmätning på rullningslager ger information om lagerskador, smörjkondition och effekter av uppriktning och belastning. I många applikationer är rullningslager de enda maskinelement som behöver kontrolleras. Mätning av vibrationstal enligt ISO-standard är en praktisk metod att kontrollera den generella maskinkonditionen. Den upptäcker de vanligaste maskinfelen såsom obalans, strukturella svagheter och lösa delar. Vibrationsmätning med spektrumanalys gör det möjligt att angripa specifika felsymptom och få en maskinspecifik utvärdering av konditionen. Utöver detta mäter Tester T30 även varvtal och temperatur. Du kan använda instrumentet till enstaka kontroller, rutinmässig datainsamling och även för långtidsmätning på en enskild mätpunkt. Tester T30 finns i tre versioner: Basic, Logger och Expert. Samtliga versioner har automatisk utvärdering av mätresultat och visar konditionen på en grön - gul - röd skala. Detta ger en klar och lättfattlig information om var felet finns och hur allvarligt det är. Genom att kalibrera och justera gränsvärden kan du ställa in den automatiska utvärderingsprocessen med hög precision och få en omedelbar och pålitlig diagnos. Med Basic-versionen behandlas mätresultaten manuellt. Logger och Expert kommunicerar med SPMs programvara Condmaster Pro. Detta femte generationens program laddar ner mätronder från datorn till instrumentet. Mätresultaten förs över till datorn för utvärdering och presentation.

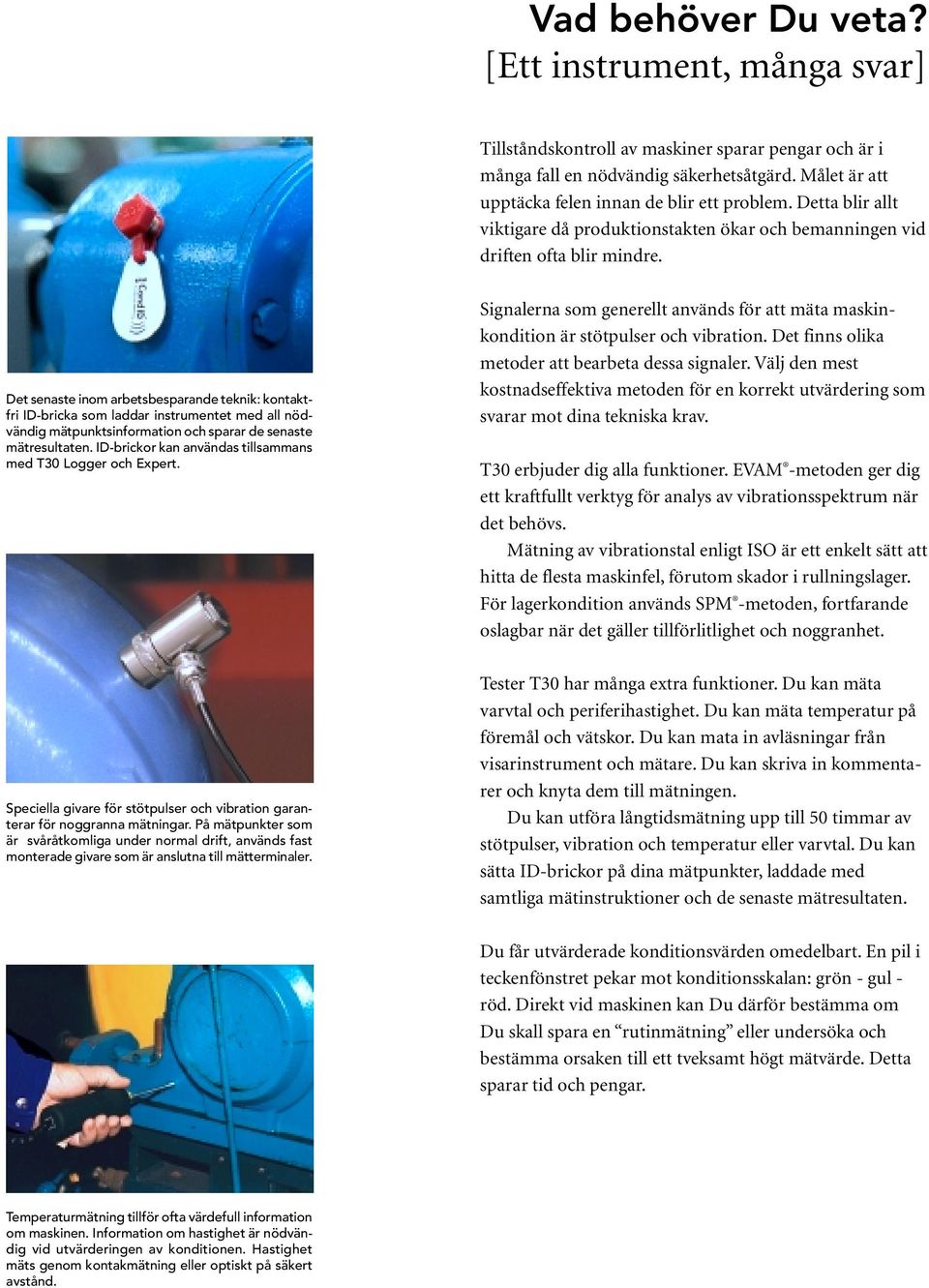

4 Vad behöver Du veta? [Ett instrument, många svar] Tillståndskontroll av maskiner sparar pengar och är i många fall en nödvändig säkerhetsåtgärd. Målet är att upptäcka felen innan de blir ett problem. Detta blir allt viktigare då produktionstakten ökar och bemanningen vid driften ofta blir mindre. Det senaste inom arbetsbesparande teknik: kontaktfri ID-bricka som laddar instrumentet med all nödvändig mätpunktsinformation och sparar de senaste mätresultaten. ID-brickor kan användas tillsammans med T30 Logger och Expert. Speciella givare för stötpulser och vibration garanterar för noggranna mätningar. På mätpunkter som är svåråtkomliga under normal drift, används fast monterade givare som är anslutna till mätterminaler. Signalerna som generellt används för att mäta maskinkondition är stötpulser och vibration. Det finns olika metoder att bearbeta dessa signaler. Välj den mest kostnadseffektiva metoden för en korrekt utvärdering som svarar mot dina tekniska krav. T30 erbjuder dig alla funktioner. EVAM -metoden ger dig ett kraftfullt verktyg för analys av vibrationsspektrum när det behövs. Mätning av vibrationstal enligt ISO är ett enkelt sätt att hitta de flesta maskinfel, förutom skador i rullningslager. För lagerkondition används SPM -metoden, fortfarande oslagbar när det gäller tillförlitlighet och noggranhet. Tester T30 har många extra funktioner. Du kan mäta varvtal och periferihastighet. Du kan mäta temperatur på föremål och vätskor. Du kan mata in avläsningar från visarinstrument och mätare. Du kan skriva in kommentarer och knyta dem till mätningen. Du kan utföra långtidsmätning upp till 50 timmar av stötpulser, vibration och temperatur eller varvtal. Du kan sätta ID-brickor på dina mätpunkter, laddade med samtliga mätinstruktioner och de senaste mätresultaten. Du får utvärderade konditionsvärden omedelbart. En pil i teckenfönstret pekar mot konditionsskalan: grön - gul - röd. Direkt vid maskinen kan Du därför bestämma om Du skall spara en rutinmätning eller undersöka och bestämma orsaken till ett tveksamt högt mätvärde. Detta sparar tid och pengar. Temperaturmätning tillför ofta värdefull information om maskinen. Information om hastighet är nödvändig vid utvärderingen av konditionen. Hastighet mäts genom kontakmätning eller optiskt på säkert avstånd.

5 Försäkra dig det lönar sig LCD-skärm, 4 x 16 tecken, med automatisk bakgrundsbelysning Kontaktfri mätpunktsidentifiering med CondID TM Omedelbar utvärdering av kondition i grönt - gult - rött Minne för 500 normala mätpunkter Långtidsmätning upp till 50 timmar av stötpulser, vibration och hastighet eller temperatur Snabb dataloggning: ladda ner mätrond, överför resultat till PC Sparar upp till 11 resultat per mätpunkt, plus de 200 högsta spektrumlinjerna och en kommentar Tätt tangentbord för val och programmering Batteri för 5000 normala mätningar Stötpulsgivare: handhållen prob, snabbkoppling, fast installerad EX-godkänd version som alternativ Givare för temperatur och varvtal. Anslutning till PC Vibrationsgivare: handhållen, fäst med magnet, fast installerad Många mätfunktioner och tillval Omedelbar utvärdering av kondition Snabbt och enkelt handhavande

6 Pålitlig information Ditt bästa verktyg Perfekt översikt med bilder på din egen anläggning Larm indikeras med lättförstådd färgkod Maskinspecifik utvärdering av vibrationsmätningar

7 Konditionsdata för effektivare underhåll [bästa programmet av sitt slag] Condmaster Pro är SPMs universella programvara för konditionsmätning. Det används till handinstrument likväl som till övervakningssystem. Programmet arbetar under flera versioner av Windows och använder SQL Server som databashanterare. För varje mätpunkt kan du sätta upp till nio olika mätoch kontrolluppdrag, inklusive två fria mätfunktioner definierade av användaren. Du kan använda ditt vanliga maskinnummersystem. Condmaster Pro har ett fritt inställbart nummerformat och accepterar dina vanliga maskin- och mätpunktsnamn. Expertkunskapen som behövs för att utvärdera maskinkonditionen är integrerad i programmet: en komplett lagerkatalog, smörjdata, kalkyl av lagerlivslängd, SPM utvärderingsregler, ISO gränsvärden, matematiska modeller för spektrumanalys och upptäckt av felsymptom och mycket mer. Du definierar larmvillkor, sätter upp mätronder och mätintervall. Tidsplanering och andra administrativa rutiner kopplade till mätning, smörjning och andra underhållsaktiviteter sköts av programmet. Du aktiverar endast de mätfunktioner som används. Alla andra släcks automatiskt. Du kan arbeta med endast handinstrument men även kombinera dessa med det kontinuerligt anslutna övervakningssystemet CMS. Vid inmatning av nödvändiga basvärden får du instruktiva menyer, normalvärden och hjälptexter. För snabb registrering av maskiner och mätpunkter finns enkla kopierings- och redigeringsfunktioner. Grafikfunktionen i Condmaster Pro gör det lätt att följa konditionsutvecklingen. Du hittar snabbt orsaker till fel genom att jämföra diagrammen från olika mätfunktioner. Du kan i god tid planera för reparationer och på så sätt få ett effektivt underhåll med planerade maskinstopp. Ditt huvudverktyg för snabb felsökning är larmlistan. Den genereras utifrån automatiskt kopplade utvärderingsregler. Du kan modifiera dessa genom att sätta egna larmgränser. Efter en avslutad mätrond kan larmlistan överföras till T30 för en extra kontroll av mätpunkter med höga mätvärden. Ett kraftfullt verktyg för tillståndskontroll Den mest kraftfulla delen är EVAM (Evaluated Vibration Analysis Method). Denna metod ger mycket mer än vanlig spektrumanalys. Du får fem separata konditionsparametrar. Du kan välja specialanalys av felsymptom och arbeta med maskinspecifika utvärderingskriterier. Som alltid lägger SPM stor vikt vid de speciella villkor som gäller för industriell konditionskontroll: snabb och enkel identifiering av fel genom automatisk utvärdering av mätdata. Ett Evam - spektrum visar utvalda felsymptom och bestämmer deras vibrationstal i relation till den generella maskinvibrationen.

8 Några hårda fakta Konditionskontroll kräver mer än smarta instrument och programvaror. Du arbetar i en industriell miljö och måste stå ut med värme, buller, olja, kemikalier och maskinerna är vare sig byggda eller installerade så att du alltid har god tillgänglighet till mätpunkterna. SPM har lösningar för tillämpning inom samtliga branscher och miljöer. Vi kan erbjuda all nödvändig utrustning, från installerade mätpunkter till fullskaliga automatiska övervakningssystem, samt en världsomspännande organisation för teknisk support och service. Tekniska data T30 Stötpulsmätning (SPM dbm/dbc) Mätområde: 9 till 99 dbsv Upplösning: 1 dbsv Noggrannhet: ± 1 dbsv Vibrationshastighet (ISO 10816) Mätområde: 0,5 till 49,9 mm/s RMS Upplösning: 0,1 mm/s Noggrannhet: ± (0,2 mm/s + 2% av mätvärdet) Frekvensområde: 3 till 1000 Hz Vibrationsanalys (EVAM ) Fönster: Hanning Antal sampler: 1024 / 2048 FFT resultat: 400 / 800 spektrumlinjer Frekvensområde: 3 till 5000 Hz Visat antal linjer: 15 högsta, sort Hz / cpm Sparat antal linjer: 1 till 200 högsta Varvtalsmätning Mätområde: Mätavstånd: Upplösning: Noggrannhet: 10 till rpm optiskt max. 0,6 m 1 rpm ± (1 varv +0,1% av mätvärdet) Temperaturmätning Mätområde: 20 till +350 C Upplösning: 1 C Instrumentspecifikationer Temperaturområde: 0 till +50 C Batterier: 6 x 1,5 V LR6 alkaliska celler Batterilivslängd: avstängd 1 år, eller ca 5000 mätningar, eller kontinuerlig mätning 50 timmmar Mått: 255 x 105 x 60 mm Vikt: 0,85 kg Hölje / skyddshölje: ABS / polyuretan Tangentbord: tätt membran Display: LCD, 4x16 tecken, bakgrundsbelysning Minne: normalt 500, max. 999 mätpunkter Batteriuppbackning: ca. 24 timmar Enkel uppgradering när som helst Instrumenten har fler grundläggande funktioner och tillval än någonsin. Välj det Du behöver nu. Du kan uppgradera med fler mätfunktioner och tillbehör när de behövs. Mätteknik och andra funktioner Stötpulsmätning, dbm/dbc Vibrationshastighet, ISO Temperaturmätning Varvtalsmätning, kontakt / optiskt Kontinuerlig mätning Test av givarledning Batteritest Visning av datum och tid Visning av versionsidentitet Val av språk Automatisk displaybelysning Automatisk avstängning Ex-godkänd, som extra alternativ Dataloggning med Condmaster Pro Mätpunktsidentifiering med CondID TM Långtidsmätning Lagring av valfri mätstorhet Val av kommentarer Visning av kontrollpunkter Vibrationsspektrum Utvärderad vibrationsanalys, EVAM Tester T30 Basic Logger Expert SPM, EVAM och Condmaster är registrerade varumärken tillhörande SPM Instrument AB, Sverige. Windows är ett registrerat varumärke tillhörande Microsoft, Inc. Ex-godkänd, som extra alternativ SPM Instrument AB Box 4 SE Strängnäs Tel Fax info@spminstrument.se A Copyright SPM Instrument AB ISO 9001 certifierade. Vi förbehåller oss rätten att ändra tekniska data utan föregående meddelande.
