1 PUROO Små vattenreningsverk 1

2 Minireningsverk igår och idag Tidigare SBR små vattenreningsverk 2012: PUROO 2 3

3 Idèn De små vattenreningsverken är alltför komplicerade! Under senare år har de små vattenreningsverken blivit alltmer komplicerade. Många utvecklingar har ägt rum bara därför att de var möjliga och inte därför att de var nödvändiga. Ett normallt litet SBR vattenreningsverk har ofta ända till 4 opålitliga magnetventiler eller pumpar. Kontrollsystemen har alltid mer funktioner och mer sensorer, som kan strejka eller orsaka krångel. Många firmor erbjuder även att utrusta de små vattenreningsverken med inernetkoppling för att kunna, på detta sätt, övervaka verkets funktion. Resultatet är att verkens bruk, regelbundet skötsel och reparationer har blivit alltmer komplicerade under senare år. Med PUROO -vattenreningsverket har ATB hittat en lösning för att göra vattenreningsverken enklare och säkrare Enkla, rena, säkra och sparsamma små vattenreningsverk: PUROO. Många års erfarenhet, härstammad från nästan små vattenreningsverk, som vi har sålt över hela världen, samlat med många kunders önskningar, har motiverat oss att förbättra våra vattenreningsverk. Vi har samlat ihop det bästa från våra vattenreningsverk och på detta sätt utvecklat en mycket enkel och pålitlig SBR-teknologi. Vår pålitliga McWater vattenreningsverk har lett till en mycket förenklad version av den beprövade SBR-processen, som passar precis till en- eller flerfamiljsbostäders omständigheter. På samma sätt som vår beprövade APURIS -verk, gjorde vi magnetventilerna, som ofta orsakar krångel, onödiga. Till PUROO adopterade vi den patenterade och säkra kulventilen från våra AQUAmax BASIC-serie. PUROO är summan av alla ATB innovationerna från nästan små vattenreningsverk; följdriktigt utvecklad och anpassad till våra kunders begäran. PUROO Små vattenreningsverk 4 5

Ett normallt litet SBR vattenreningsverk har ofta ända till 4 opålitliga magnetventiler eller pumpar. Kontrollsystemen har alltid mer funktioner och mer sensorer, som kan strejka eller orsaka krångel.

4 Det tekniska Egenskaperna PUROO -vattenreningsverket fungerar så här PUROO är enkel. Vattnet rinner genom fällningstanken (1) till SBRreservoaren (2). En endast tryckluftspump följaktligen mindre delar måste installeras. Den intermittenta genomluftningen äger rum i SBR-reservoaren ända till den mekaniska kulventilens (3) flotte aktiverar luftströmpumpen (4) på grund av den höga vattenhöjden. Detta sätter igång slammets motströmning först i flera korta pumpslag. Nu följer fällningsetappen. Genom detta sjunker slammet tillbaka i SBR-reservoaren. Tryckluftspumpen aktiveras igen och leder det behandlade vattnet ut ur verket (7). En ventil (6), som är integrerad till utloppet, skiljer mellan korta pumpslag (= överskottslammets utdragning) och längre pumpsomloppstid (= utdragning av rent vatten). När vattenhöjden är som lägst, byts luftströmmen igen från tryckluftspumpen till kolsyraren (5). Sekvensen börjar ånyo. Cykeln är följaktligen inte tidsbunden, utan den kontrolleras av vattenhöjden En endast luftslang kabelslagningen mellan kontrollaggregaten/kolsyraren och verket har förenklats. Ingen magnetventil, utan en robust kulventil istället, som utvecklats av ATB, styr luftströmmen direkt utan elkraft på ett uteslutande fysiskt sätt. Enkelt bruk av kontrollsystemet, eftersom processen bara har några få funktioner. Provtagningsmöjligheten är redan integrerad. 5 En endast tryckluftspump kvarstår (...med automatisk kulventil). 6 7

Den intermittenta genomluftningen äger rum i SBR-reservoaren ända till den mekaniska kulventilens (3) flotte aktiverar luftströmpumpen (4) på grund av den höga vattenhöjden.

5 Egenskaperna PUROO är ren. PUROO är säker. Antingen allvarligen underbelastat eller överbelastat tillflöde: PUROO helt enkelt anpassar sig till omständigheterna. Fällningstanken och SBR-kammaren är anknutna till varandra. Den härav följande större bufferten försörjer en bättre behandling trotts ostadig belastning. Avloppsvattnet hålls kvar betydligt längre. För en nöjaktig säkerhet och för att förlänga anläggningens livslängd använder vi alltid kolsyrare på minst 80 Watt. Följaktligen har PUROO alltid tillräcklig kraftreserv. PUROO uppfyller de stränga franska föreskrifterna angående silbart stoffs gränsvärde (SSG) av under 30 mg/l. Inga magnetventiler, som ofta orsakar krångel, inga pumpar i avloppsvattnet. PUROO fungerar enligt SBR-processen. I drygt 12 år har den varit det vanligaste systemet som installerats på små vattenreningsverk. Eftersom PUROO fungerar enligt den verkliga avloppsvattenmängden, blir tillflödets plötsliga och oväntade variationer behandlade utan risk. Förutom provningen enligt DIN EN , har PUROO också gått igenom ytterligare överoch under- belastningssituationer i godkända testanläggningar. PUROO är utrustad med ett väl utvecklat kontrollsystem, beprövat på grund av APURIS. Även stickprovet är rent. Kulventilen byter mellan genomlyftning och vattenledning. 8 9

För en nöjaktig säkerhet och för att förlänga anläggningens livslängd använder vi alltid kolsyrare på minst 80 Watt. Följaktligen har PUROO alltid tillräcklig kraftreserv.

6 Egenskaperna PUROO är sparsam. PUROO sparar energi. Vattnet pumpas endast en gång. De konventionella SBR vattenreningsverken leder vattnet två gånger. Kolsyrarens livslängd är lång. Eftersom vattnet blir lett endast en gång, används kolsyraren mindre. Elenergiförbrukningen per invånare om året blir ungefär 30 kwh/invånare x år. Låga underhållskostnader, eftersom ingen magnetventil eller pump används. Istället av magnetventilen: detta flotte byter mellan överskottslammets utdragning och utdragning av rent vatten

Eftersom vattnet blir lett endast en gång, används kolsyraren mindre.

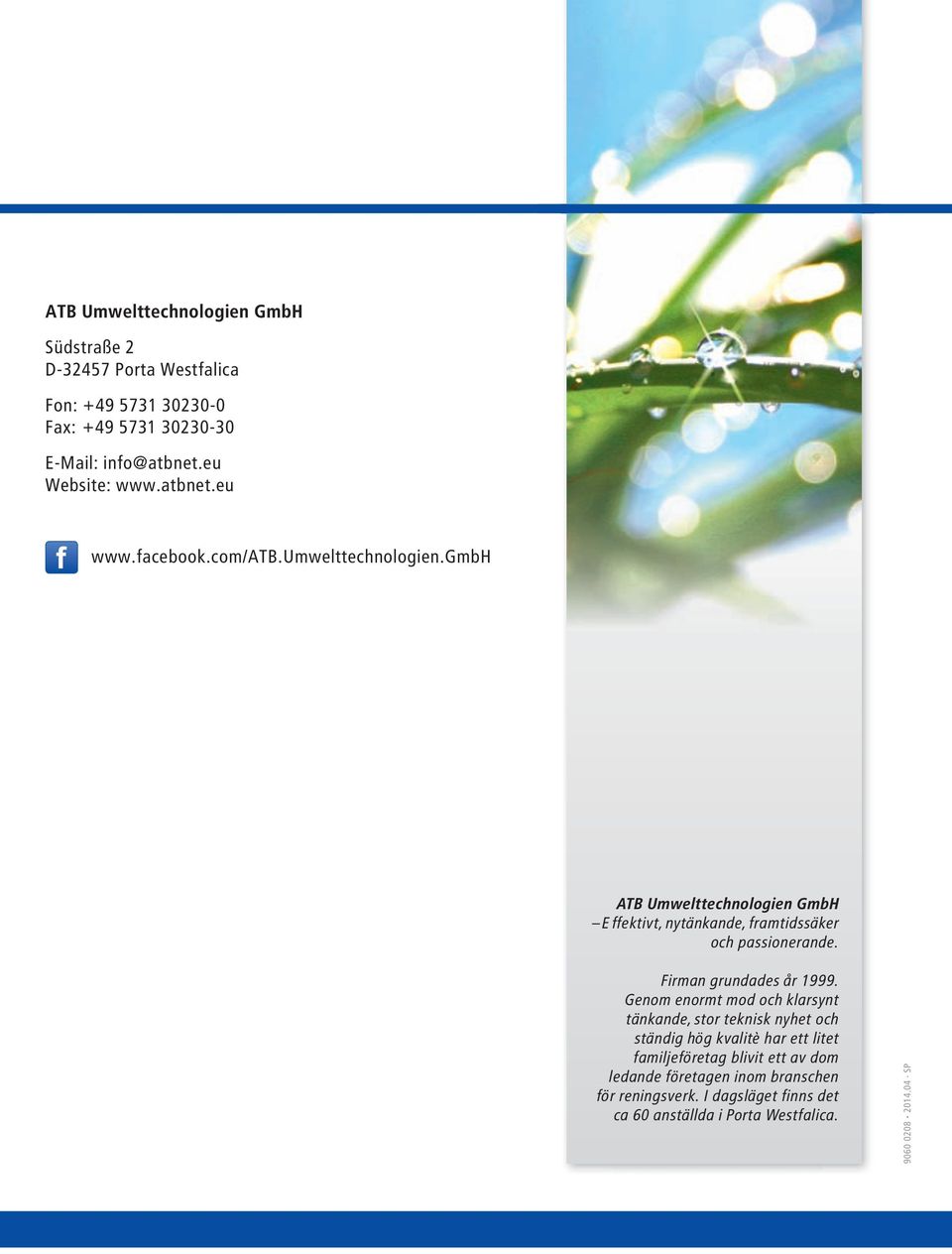

7 ATB Umwelttechnologien GmbH Südstraße 2 D Porta Westfalica Fon: Fax: info@atbnet.eu Website: ATB Umwelttechnologien GmbH Effektivt, nytänkande, framtidssäker och passionerande. Firman grundades år Genom enormt mod och klarsynt tänkande, stor teknisk nyhet och ständig hög kvalitè har ett litet familjeföretag blivit ett av dom ledande företagen inom branschen för reningsverk. I dagsläget finns det ca 60 anställda i Porta Westfalica SP 12

gmbh ATB Umwelttechnologien GmbH Effektivt, nytänkande, framtidssäker och passionerande. Firman grundades år 1999.
