1 Drift MGE Galaxy 3500-serie kva 380/400/415 V kva 208/220 V

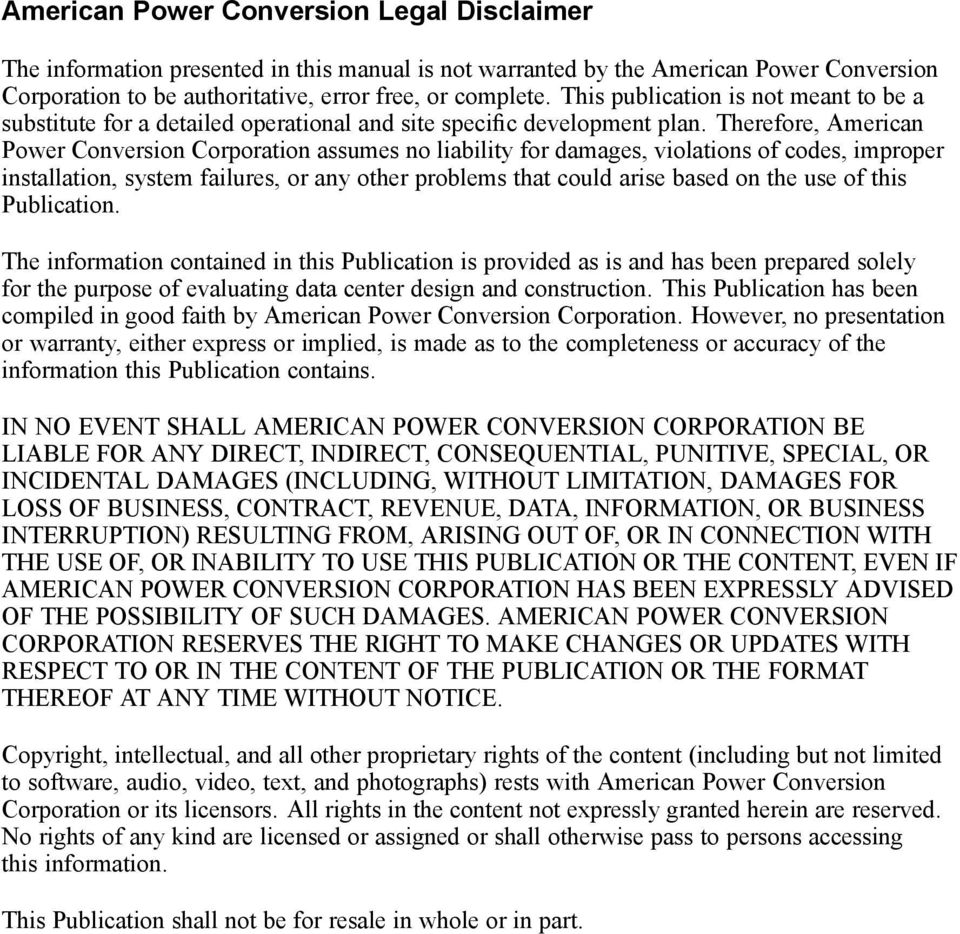

2 American Power Conversion Legal Disclaimer The information presented in this manual is not warranted by the American Power Conversion Corporation to be authoritative, error free, or complete. This publication is not meant to be a substitute for a detailed operational and site specific development plan. Therefore, American Power Conversion Corporation assumes no liability for damages, violations of codes, improper installation, system failures, or any other problems that could arise based on the use of this Publication. The information contained in this Publication is provided as is and has been prepared solely for the purpose of evaluating data center design and construction. This Publication has been compiled in good faith by American Power Conversion Corporation. However, no presentation or warranty, either express or implied, is made as to the completeness or accuracy of the information this Publication contains. IN NO EVENT SHALL AMERICAN POWER CONVERSION CORPORATION BE LIABLE FOR ANY DIRECT, INDIRECT, CONSEQUENTIAL, PUNITIVE, SPECIAL, OR INCIDENTAL DAMAGES (INCLUDING, WITHOUT LIMITATION, DAMAGES FOR LOSS OF BUSINESS, CONTRACT, REVENUE, DATA, INFORMATION, OR BUSINESS INTERRUPTION) RESULTING FROM, ARISING OUT OF, OR IN CONNECTION WITH THE USE OF, OR INABILITY TO USE THIS PUBLICATION OR THE CONTENT, EVEN IF AMERICAN POWER CONVERSION CORPORATION HAS BEEN EXPRESSLY ADVISED OF THE POSSIBILITY OF SUCH DAMAGES. AMERICAN POWER CONVERSION CORPORATION RESERVES THE RIGHT TO MAKE CHANGES OR UPDATES WITH RESPECT TO OR IN THE CONTENT OF THE PUBLICATION OR THE FORMAT THEREOF AT ANY TIME WITHOUT NOTICE. Copyright, intellectual, and all other proprietary rights of the content (including but not limited to software, audio, video, text, and photographs) rests with American Power Conversion Corporation or its licensors. All rights in the content not expressly granted herein are reserved. No rights of any kind are licensed or assigned or shall otherwise pass to persons accessing this information. This Publication shall not be for resale in whole or in part.

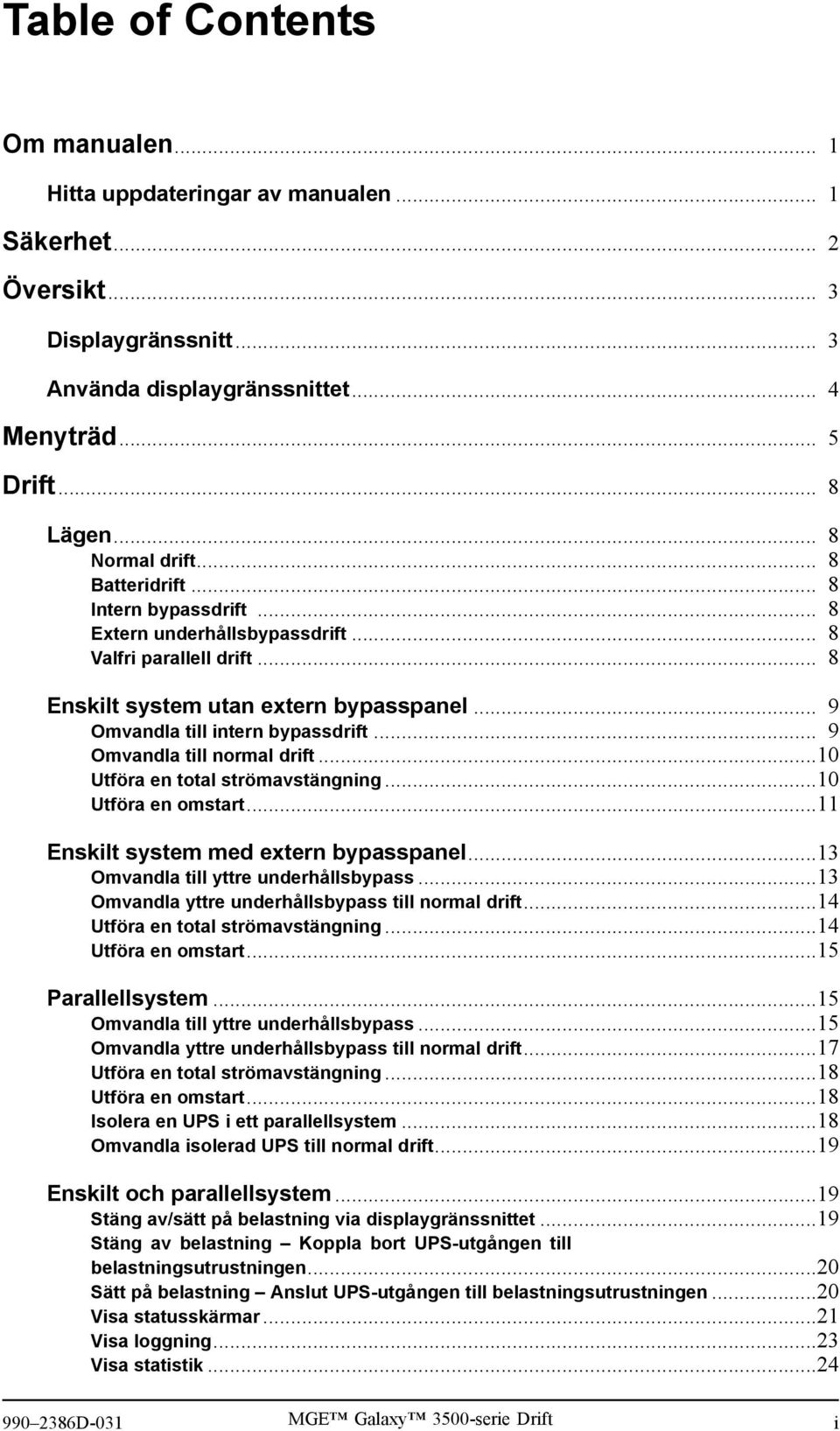

3 Table of Contents Om manualen... 1 Hitta uppdateringar av manualen... 1 Säkerhet... 2 Översikt... 3 Displaygränssnitt... 3 a displaygränssnittet... 4 Menyträd... 5 Drift... 8 Lägen... 8 Normal drift... 8 Batteridrift... 8 Intern bypassdrift... 8 Extern underhållsbypassdrift... 8 Valfri parallell drift... 8 Enskilt system utan extern bypasspanel... 9 Omvandla till intern bypassdrift... 9 Omvandla till normal drift...10 Utföra en total strömavstängning...10 Utföra en omstart...11 Enskilt system med extern bypasspanel...13 Omvandla till yttre underhållsbypass...13 Omvandla yttre underhållsbypass till normal drift...14 Utföra en total strömavstängning...14 Utföra en omstart...15 Parallellsystem...15 Omvandla till yttre underhållsbypass...15 Omvandla yttre underhållsbypass till normal drift...17 Utföra en total strömavstängning...18 Utföra en omstart...18 Isolera en UPS i ett parallellsystem...18 Omvandla isolerad UPS till normal drift...19 Enskilt och parallellsystem...19 Stäng av/sätt belastning via displaygränssnittet...19 Stäng av belastning Koppla bort UPS-utgången till belastningsutrustningen...20 Sätt belastning Anslut UPS-utgången till belastningsutrustningen...20 Visa statusskärmar...21 Visa loggning...23 Visa statistik D-031 MGE Galaxy 3500-serie Drift i

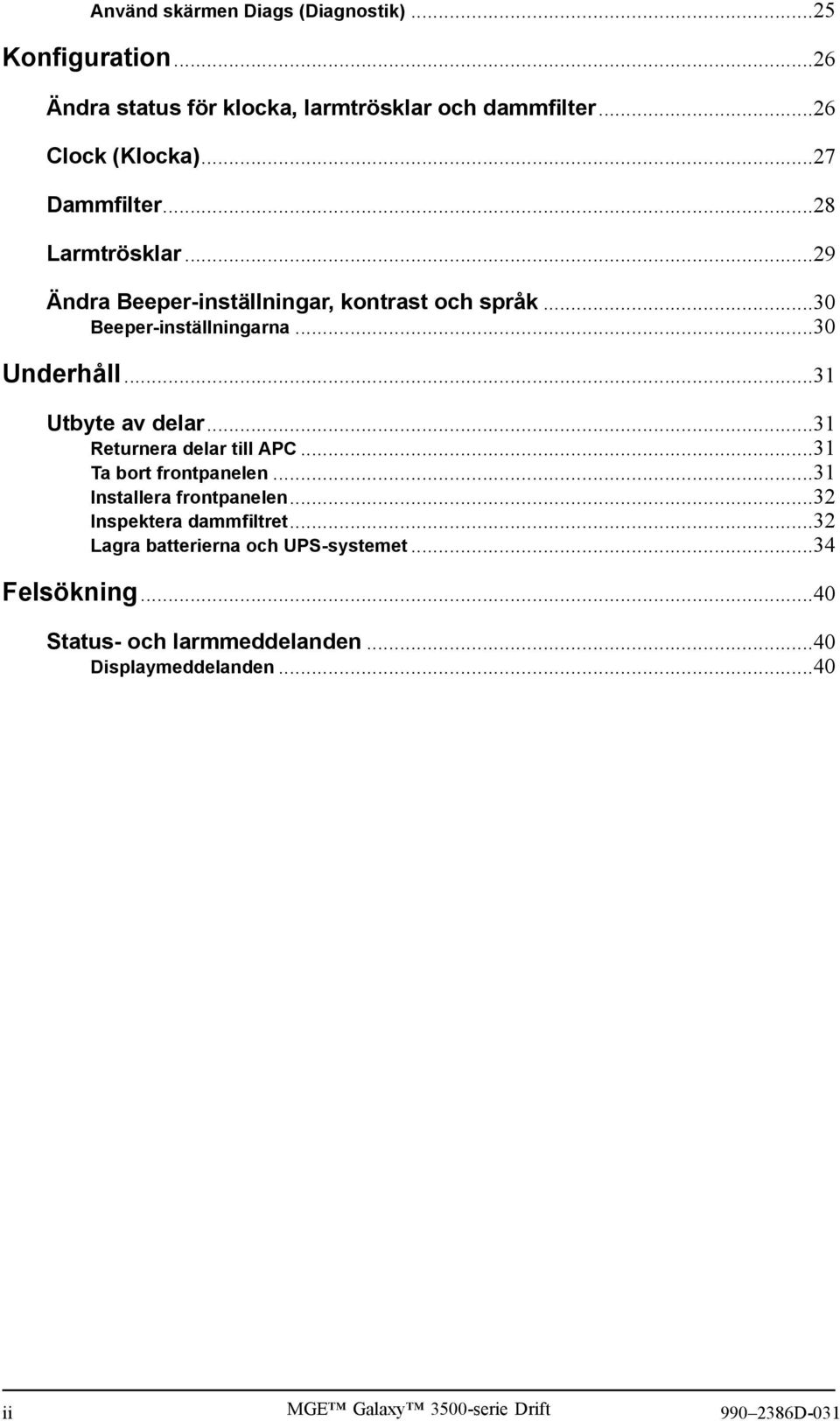

4 skärmen Diags (Diagnostik)...25 Konfiguration...26 Ändra status för klocka, larmtrösklar och dammfilter...26 Clock (Klocka)...27 Dammfilter...28 Larmtrösklar...29 Ändra Beeper-inställningar, kontrast och språk...30 Beeper-inställningarna...30 Underhåll...31 Utbyte av delar...31 Returnera delar till APC...31 Ta bort frontpanelen...31 Installera frontpanelen...32 Inspektera dammfiltret...32 Lagra batterierna och UPS-systemet...34 Felsökning...40 Status- och larmmeddelanden...40 Displaymeddelanden...40 ii MGE Galaxy 3500-serie Drift D-031

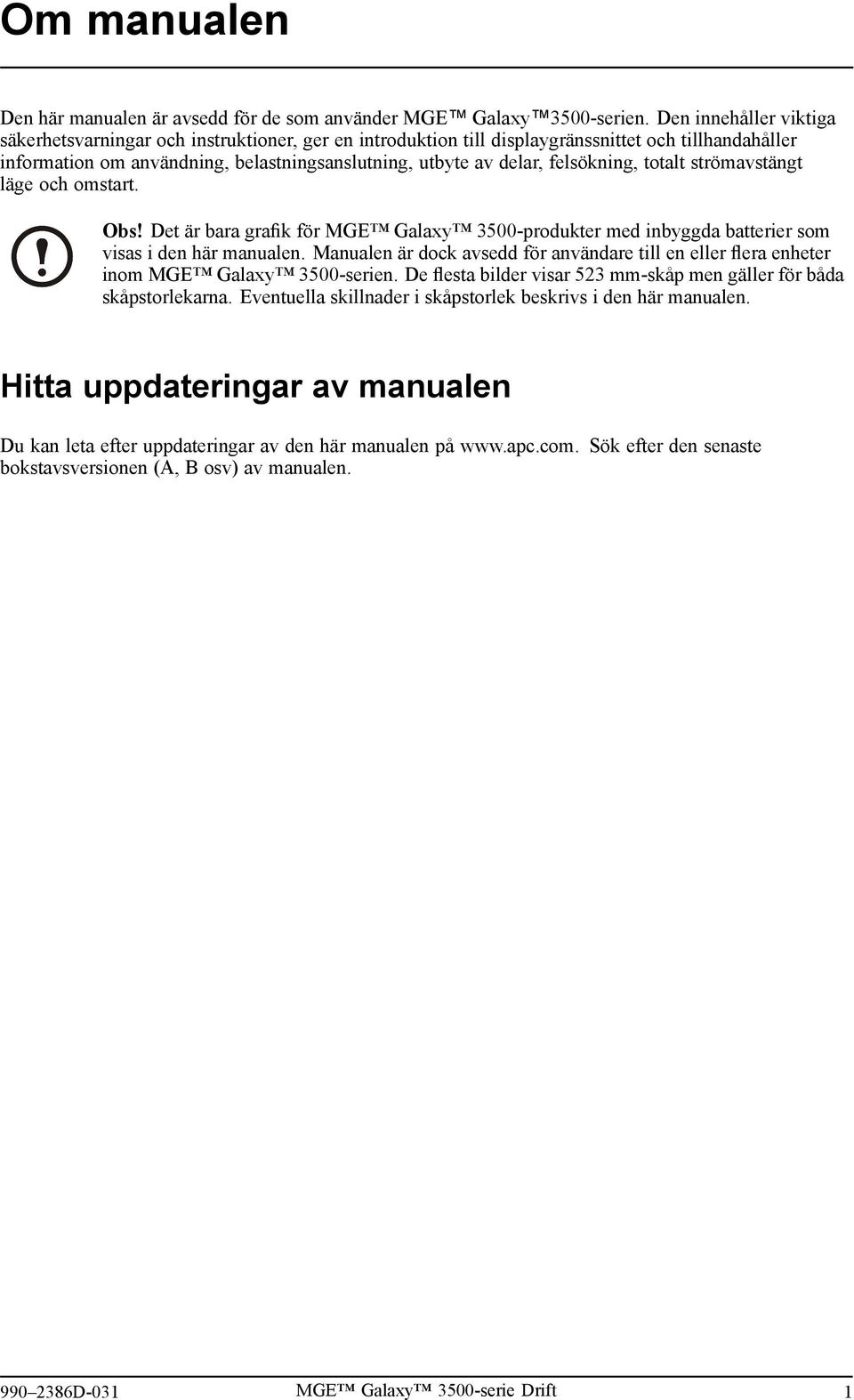

5 Om manualen Den här manualen är avsedd för de som använder MGE Galaxy 3500-serien. Den innehåller viktiga säkerhetsvarningar och instruktioner, ger en introduktion till displaygränssnittet och tillhandahåller information om användning, belastningsanslutning, utbyte av delar, felsökning, totalt strömavstängt läge och omstart. Obs! Det är bara grafik för MGE Galaxy 3500-produkter med inbyggda batterier som visas i den här manualen. Manualen är dock avsedd för användare till en eller flera enheter inom MGE Galaxy 3500-serien. De flesta bilder visar 523 mm-skåp men gäller för båda skåpstorlekarna. Eventuella skillnader i skåpstorlek beskrivs i den här manualen. Hitta uppdateringar av manualen Du kan leta efter uppdateringar av den här manualen Sök efter den senaste bokstavsversionen (A, B osv) av manualen D-031 MGE Galaxy 3500-serie Drift 1

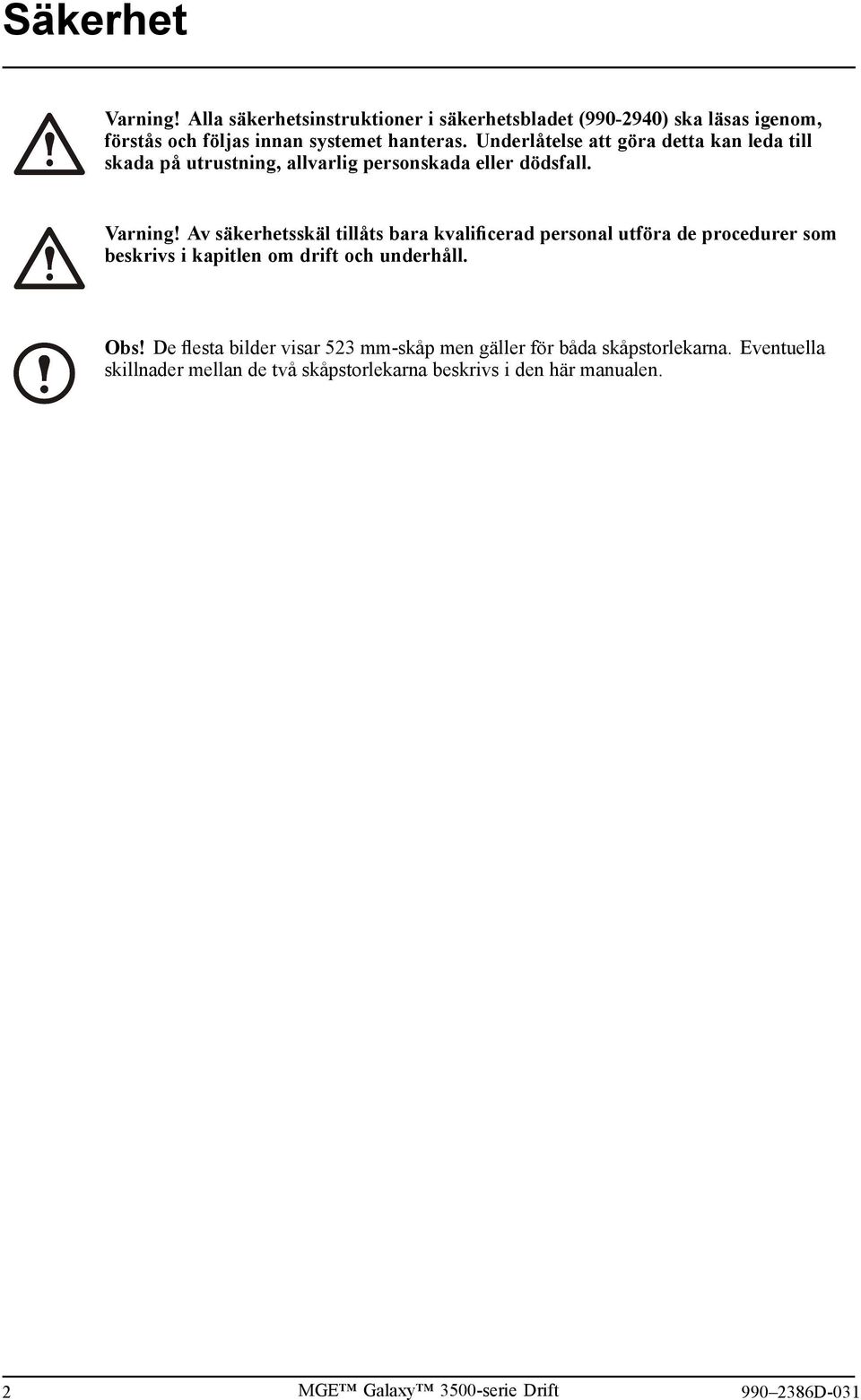

6 Säkerhet Varning! Alla säkerhetsinstruktioner i säkerhetsbladet ( ) ska läsas igenom, förstås och följas innan systemet hanteras. Underlåtelse att göra detta kan leda till skada utrustning, allvarlig personskada eller dödsfall. Varning! Av säkerhetsskäl tillåts bara kvalificerad personal utföra de procedurer som beskrivs i kapitlen om drift och underhåll. Obs! De flesta bilder visar 523 mm-skåp men gäller för båda skåpstorlekarna. Eventuella skillnader mellan de två skåpstorlekarna beskrivs i den här manualen. 2 MGE Galaxy 3500-serie Drift D-031

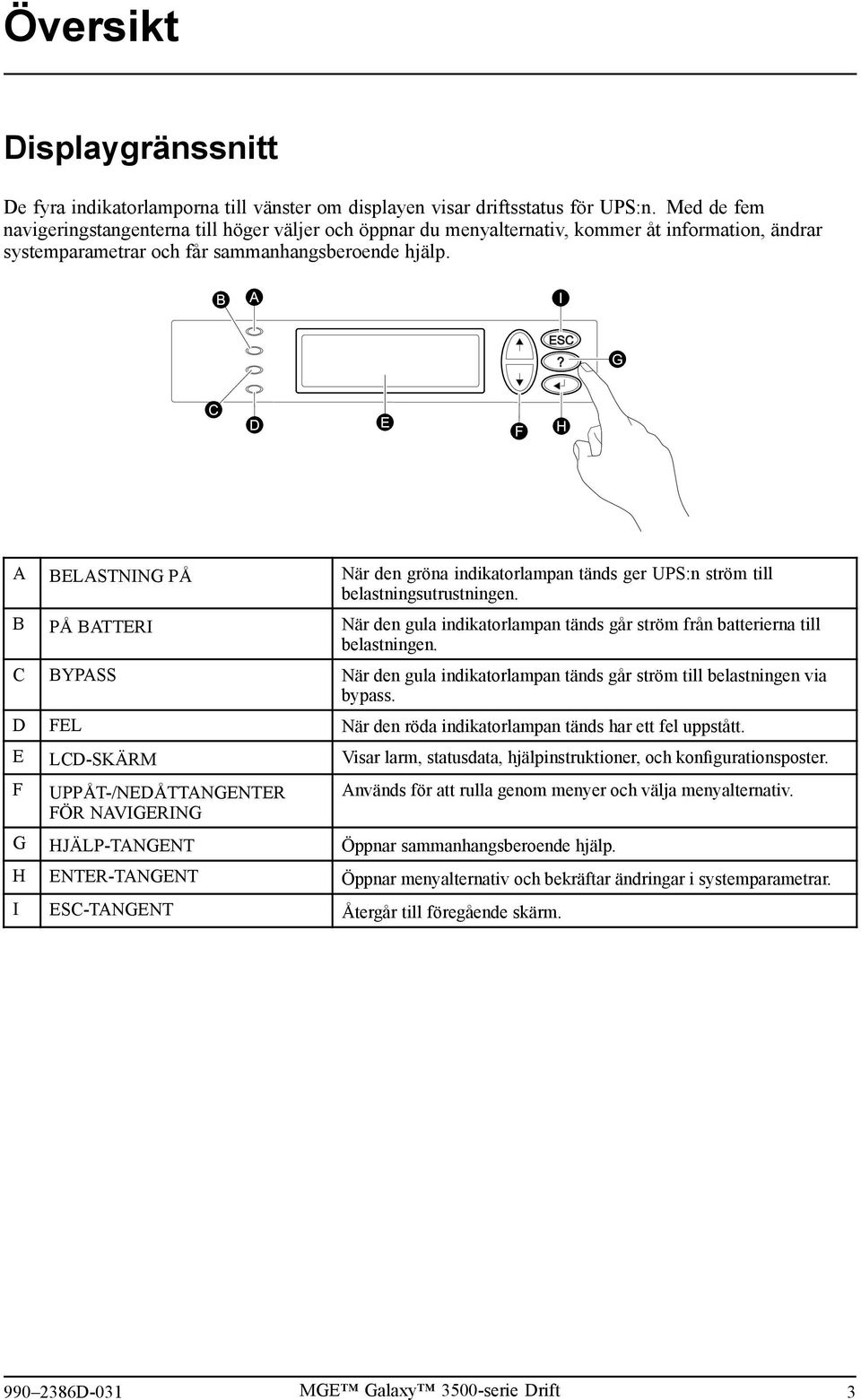

7 Översikt Displaygränssnitt De fyra indikatorlamporna till vänster om displayen visar driftsstatus för UPS:n. Med de fem navigeringstangenterna till höger väljer och öppnar du menyalternativ, kommer åt information, ändrar systemparametrar och får sammanhangsberoende hjälp. A BELASTNING PÅ När den gröna indikatorlampan tänds ger UPS:n ström till belastningsutrustningen. B PÅ BATTERI När den gula indikatorlampan tänds går ström från batterierna till belastningen. C BYPASS När den gula indikatorlampan tänds går ström till belastningen via bypass. D FEL När den röda indikatorlampan tänds har ett fel uppstått. E LCD-SKÄRM Visar larm, statusdata, hjälpinstruktioner, och konfigurationsposter. F UPPÅT-/NEDÅTTANGENTER FÖR NAVIGERING s för att rulla genom menyer och välja menyalternativ. G HJÄLP-TANGENT Öppnar sammanhangsberoende hjälp. H ENTER-TANGENT Öppnar menyalternativ och bekräftar ändringar i systemparametrar. I ESC-TANGENT Återgår till föregående skärm D-031 MGE Galaxy 3500-serie Drift 3

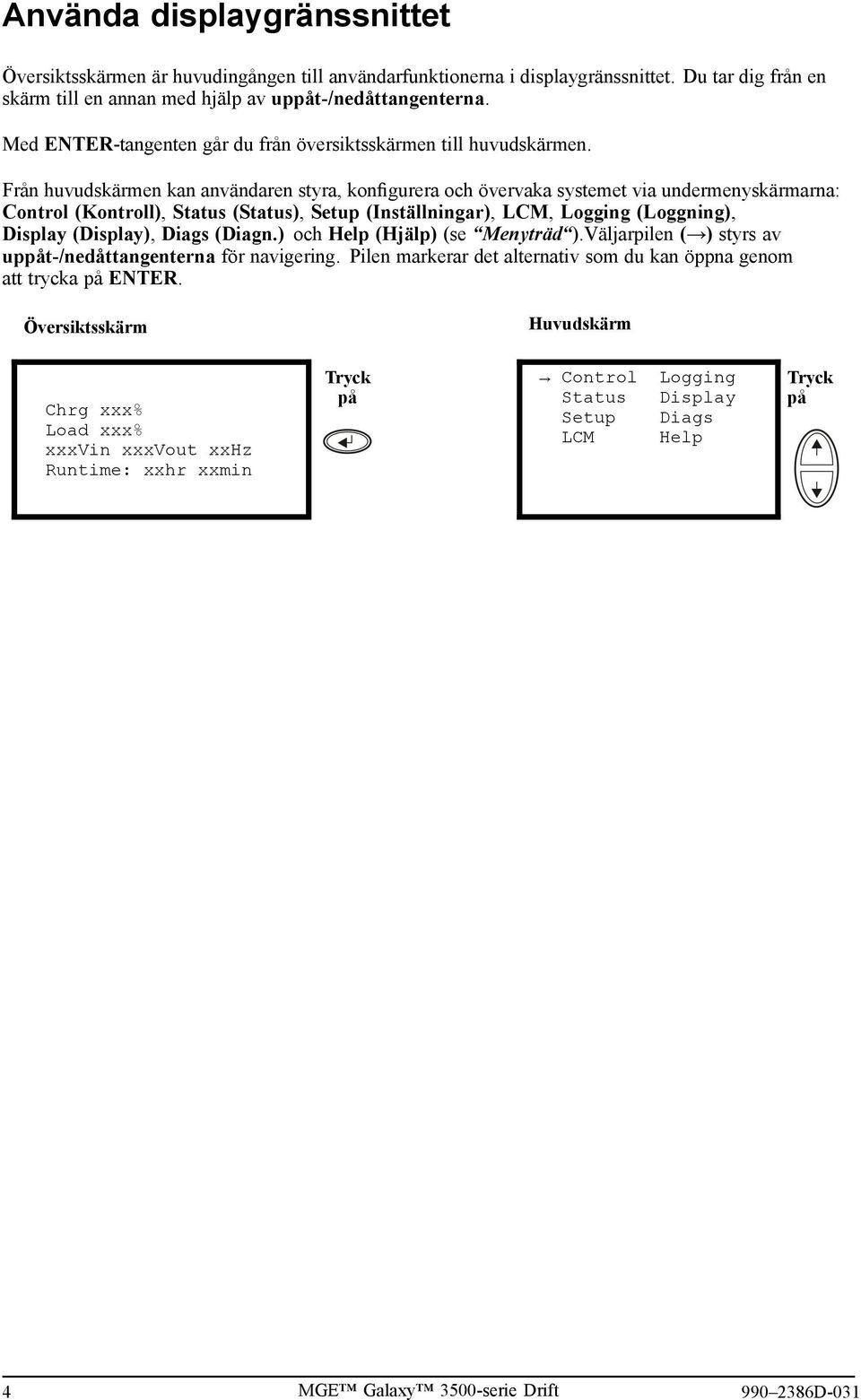

8 a displaygränssnittet Översiktsskärmen är huvudingången till användarfunktionerna i displaygränssnittet. Du tar dig från en skärm till en annan med hjälp av upt-/nedåttangenterna. Med ENTER-tangenten går du från översiktsskärmen till huvudskärmen. Från huvudskärmen kan användaren styra, konfigurera och övervaka systemet via undermenyskärmarna: Control (Kontroll), Status (Status), Setup (Inställningar), LCM, Logging (Loggning), Display (Display), Diags (Diagn.) och Help (Hjälp) (se Menyträd ).Väljarpilen ( ) styrs av upt-/nedåttangenterna för navigering. Pilen markerar det alternativ som du kan öppna genom att trycka ENTER. Översiktsskärm Huvudskärm Chrg xxx% Load xxx% xxxvin xxxvout xxhz Runtime: xxhr xxmin Control Status Setup LCM Logging Display Diags Help 4 MGE Galaxy 3500-serie Drift D-031

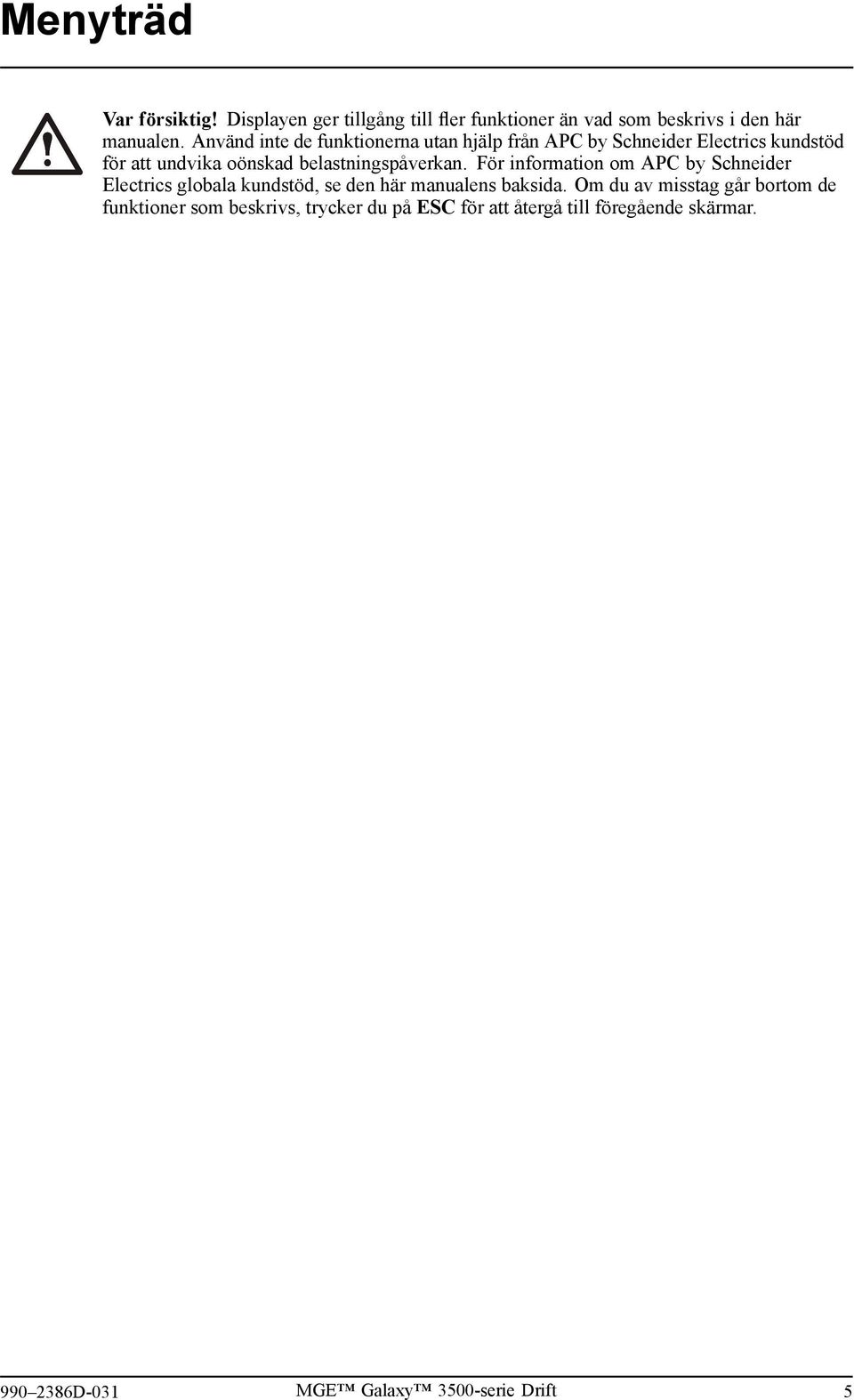

9 Menyträd Var försiktig! Displayen ger tillgång till fler funktioner än vad som beskrivs i den här manualen. inte de funktionerna utan hjälp från APC by Schneider Electrics kundstöd för att undvika oönskad belastningsverkan. För information om APC by Schneider Electrics globala kundstöd, se den här manualens baksida. Om du av misstag går bortom de funktioner som beskrivs, trycker du ESC för att återgå till föregående skärmar D-031 MGE Galaxy 3500-serie Drift 5

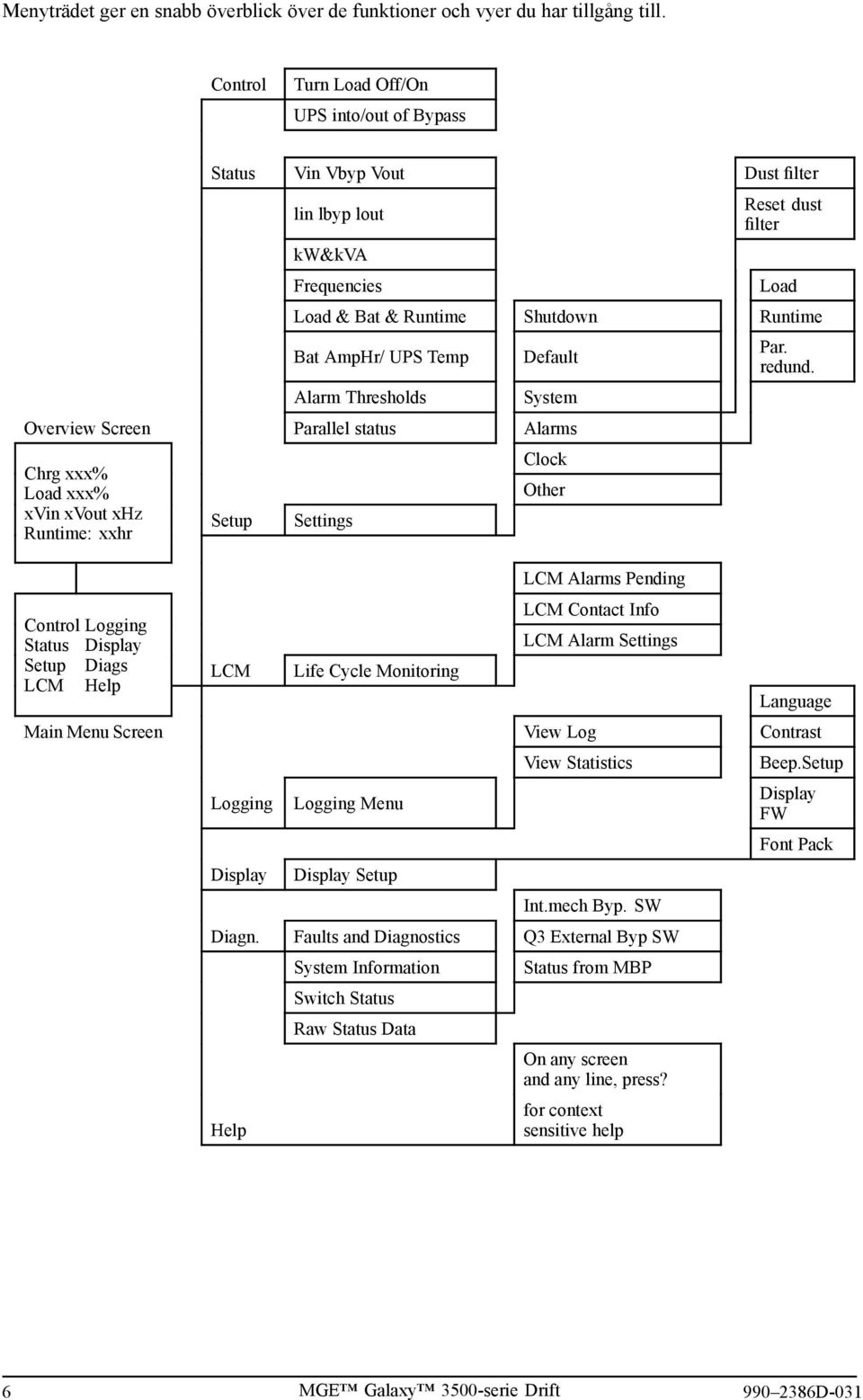

10 Menyträdet ger en snabb överblick över de funktioner och vyer du har tillgång till. Control Turn Load Off/On UPS into/out of Bypass Status Vin Vbyp Vout Dust filter lin lbyp lout kw&kva Frequencies Reset dust filter Load Load & Bat & Runtime Shutdown Runtime Bat AmpHr/ UPS Temp Alarm Thresholds Default System Overview Screen Parallel status Alarms Chrg xxx% Load xxx% xvin xvout xhz Runtime: xxhr Control Status Setup LCM Logging Display Diags Help Setup LCM Settings Life Cycle Monitoring Clock Other LCM Alarms Pending LCM Contact Info LCM Alarm Settings Par. redund. Language Main Menu Screen View Log Contrast Logging Display Logging Menu Display Setup View Statistics Int.mech Byp. SW Diagn. Faults and Diagnostics Q3 External Byp SW Help System Information Switch Status Raw Status Data Status from MBP On any screen and any line, press? for context sensitive help Beep.Setup Display FW Font Pack 6 MGE Galaxy 3500-serie Drift D-031

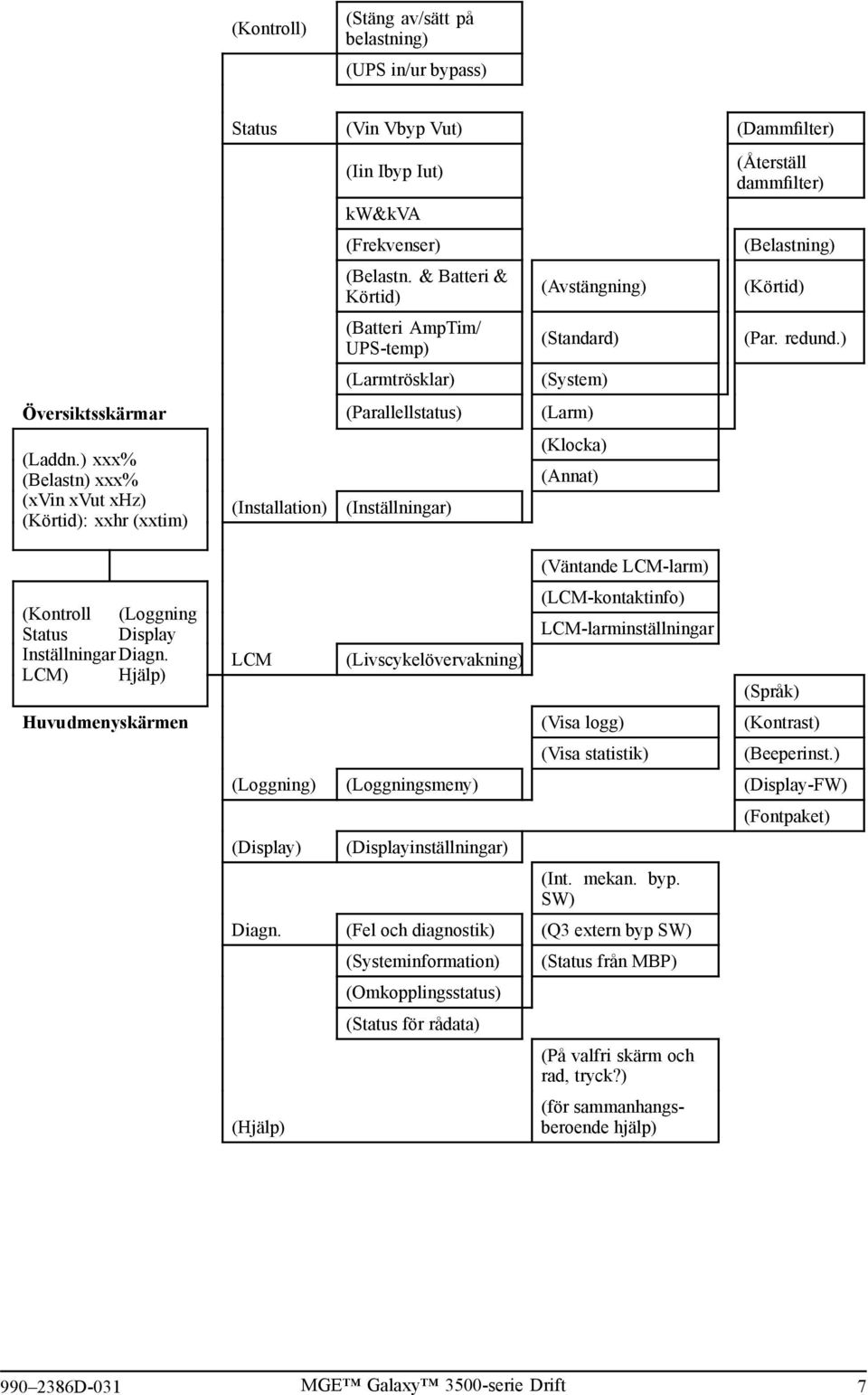

11 (Kontroll) (Stäng av/sätt belastning) (UPS in/ur bypass) Status (Vin Vbyp Vut) (Dammfilter) (Iin Ibyp Iut) kw&kva (Frekvenser) (Belastn. & Batteri & Körtid) (Batteri AmpTim/ UPS-temp) (Larmtrösklar) (Avstängning) (Standard) (System) Översiktsskärmar (Parallellstatus) (Larm) (Laddn.) xxx% (Belastn) xxx% (xvin xvut xhz) (Körtid): xxhr (xxtim) (Installation) (Inställningar) (Klocka) (Annat) (Återställ dammfilter) (Belastning) (Körtid) (Par. redund.) (Kontroll (Loggning Status Display Inställningar Diagn. LCM) Hjälp) LCM (Livscykelövervakning) (Väntande LCM-larm) (LCM-kontaktinfo) LCM-larminställningar (Språk) Huvudmenyskärmen (Visa logg) (Kontrast) (Visa statistik) (Beeperinst.) (Loggning) (Loggningsmeny) (Display-FW) (Display) (Displayinställningar) (Int. mekan. byp. SW) Diagn. (Fel och diagnostik) (Q3 extern byp SW) (Hjälp) (Systeminformation) (Omkopplingsstatus) (Status för rådata) (Status från MBP) (På valfri skärm och rad, tryck?) (för sammanhangsberoende hjälp) (Fontpaket) D-031 MGE Galaxy 3500-serie Drift 7

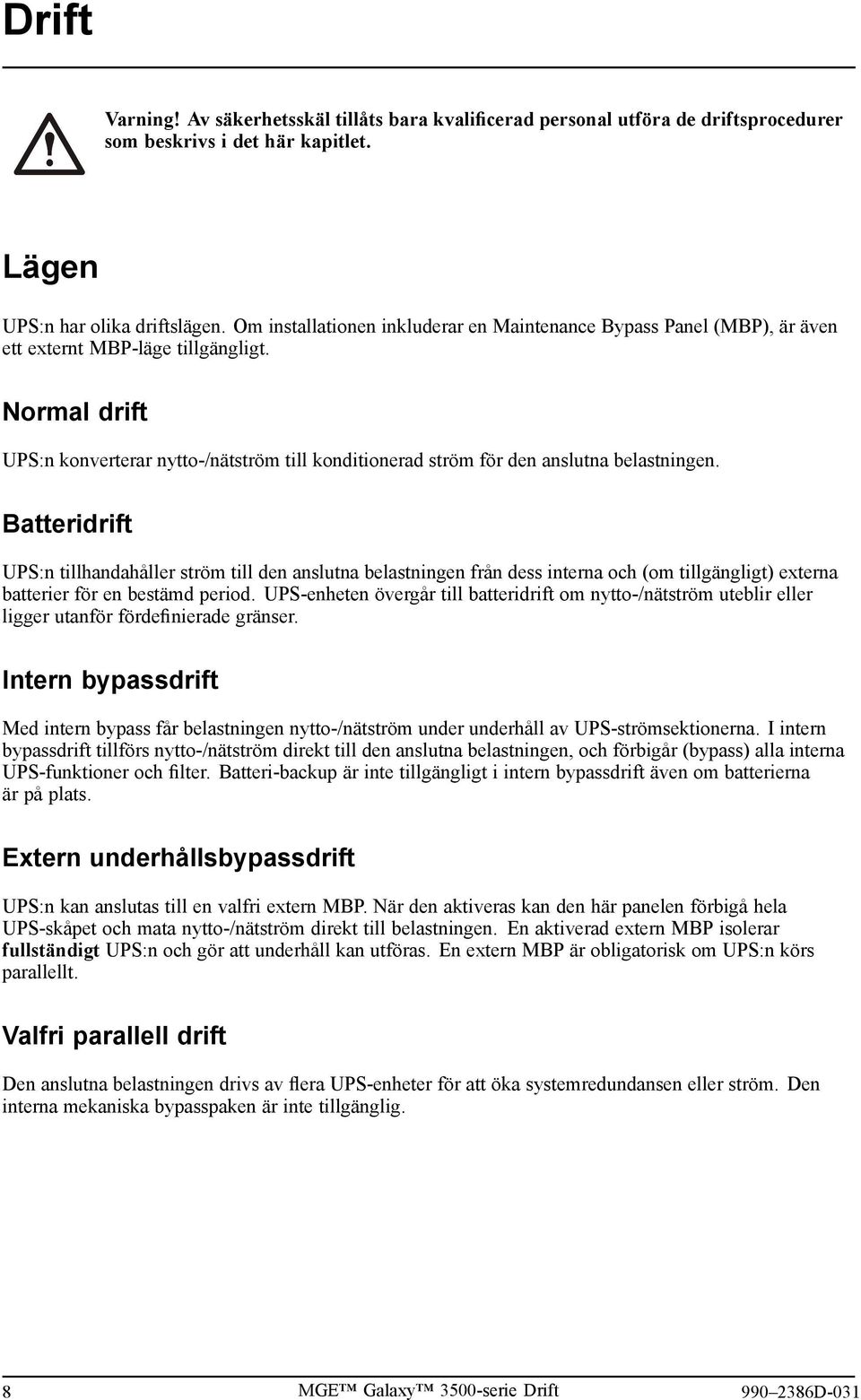

12 Drift Varning! Av säkerhetsskäl tillåts bara kvalificerad personal utföra de driftsprocedurer som beskrivs i det här kapitlet. Lägen UPS:n har olika driftslägen. Om installationen inkluderar en Maintenance Bypass Panel (MBP), är även ett externt MBP-läge tillgängligt. Normal drift UPS:n konverterar nytto-/nätström till konditionerad ström för den anslutna belastningen. Batteridrift UPS:n tillhandahåller ström till den anslutna belastningen från dess interna och (om tillgängligt) externa batterier för en bestämd period. UPS-enheten övergår till batteridrift om nytto-/nätström uteblir eller ligger utanför fördefinierade gränser. Intern bypassdrift Med intern bypass får belastningen nytto-/nätström under underhåll av UPS-strömsektionerna. I intern bypassdrift tillförs nytto-/nätström direkt till den anslutna belastningen, och förbigår (bypass) alla interna UPS-funktioner och filter. Batteri-backup är inte tillgängligt i intern bypassdrift även om batterierna är plats. Extern underhållsbypassdrift UPS:n kan anslutas till en valfri extern MBP. När den aktiveras kan den här panelen förbigå hela UPS-skåpet och mata nytto-/nätström direkt till belastningen. En aktiverad extern MBP isolerar fullständigt UPS:n och gör att underhåll kan utföras. En extern MBP är obligatorisk om UPS:n körs parallellt. Valfri parallell drift Den anslutna belastningen drivs av flera UPS-enheter för att öka systemredundansen eller ström. Den interna mekaniska bypasspaken är inte tillgänglig. 8 MGE Galaxy 3500-serie Drift D-031

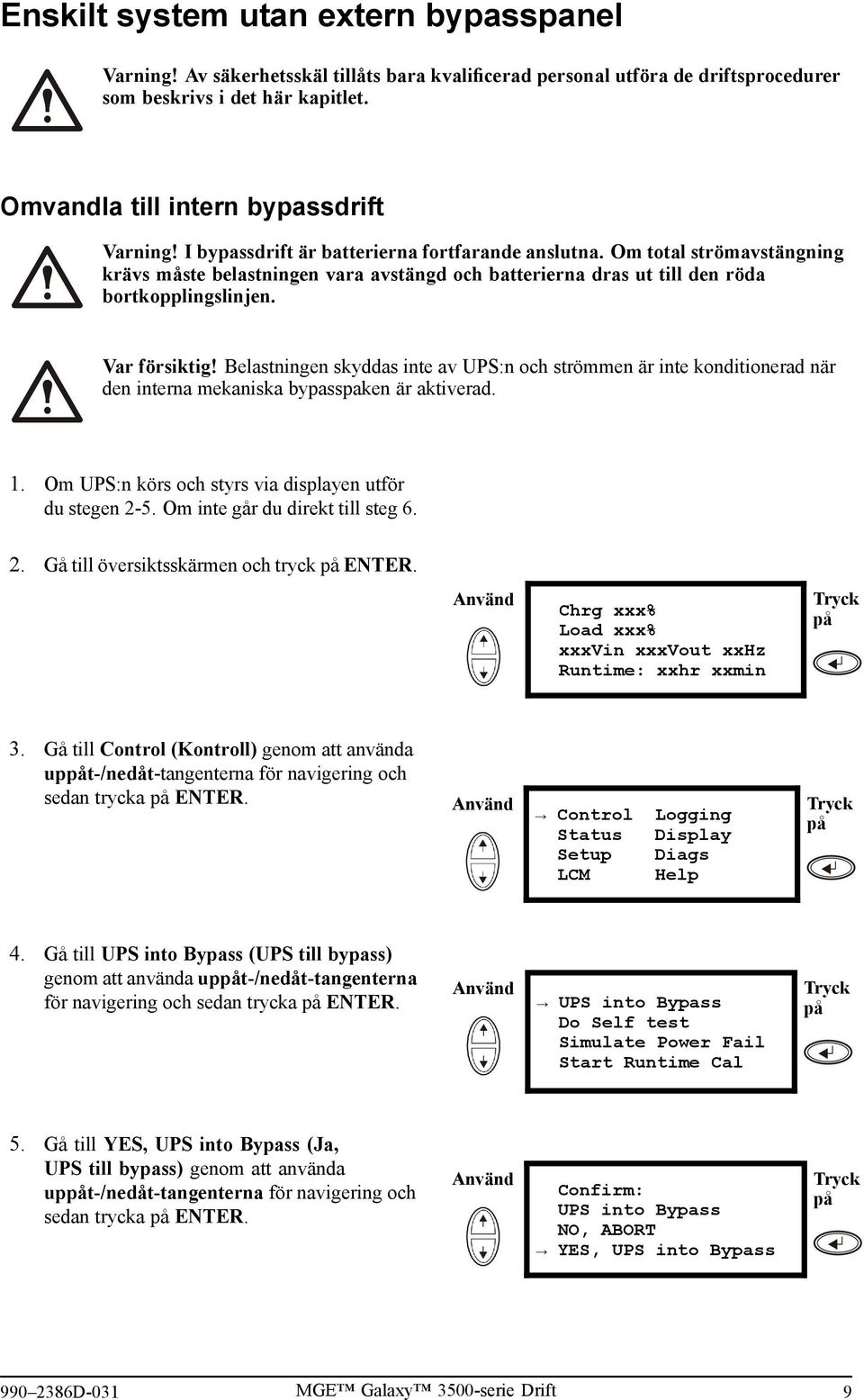

13 Enskilt system utan extern bypasspanel Varning! Av säkerhetsskäl tillåts bara kvalificerad personal utföra de driftsprocedurer som beskrivs i det här kapitlet. Omvandla till intern bypassdrift Varning! I bypassdrift är batterierna fortfarande anslutna. Om total strömavstängning krävs måste belastningen vara avstängd och batterierna dras ut till den röda bortkopplingslinjen. Var försiktig! Belastningen skyddas inte av UPS:n och strömmen är inte konditionerad när den interna mekaniska bypasspaken är aktiverad. 1. Om UPS:n körs och styrs via displayen utför du stegen 2-5. Om inte går du direkt till steg Gå till översiktsskärmen och tryck ENTER. Chrg xxx% Load xxx% xxxvin xxxvout xxhz Runtime: xxhr xxmin 3. Gå till Control (Kontroll) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Control Status Setup LCM Logging Display Diags Help 4. Gå till UPS into Bypass (UPS till bypass) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. UPS into Bypass Do Self test Simulate Power Fail Start Runtime Cal 5. Gå till YES, UPS into Bypass (Ja, UPS till bypass) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Confirm: UPS into Bypass NO, ABORT YES, UPS into Bypass D-031 MGE Galaxy 3500-serie Drift 9

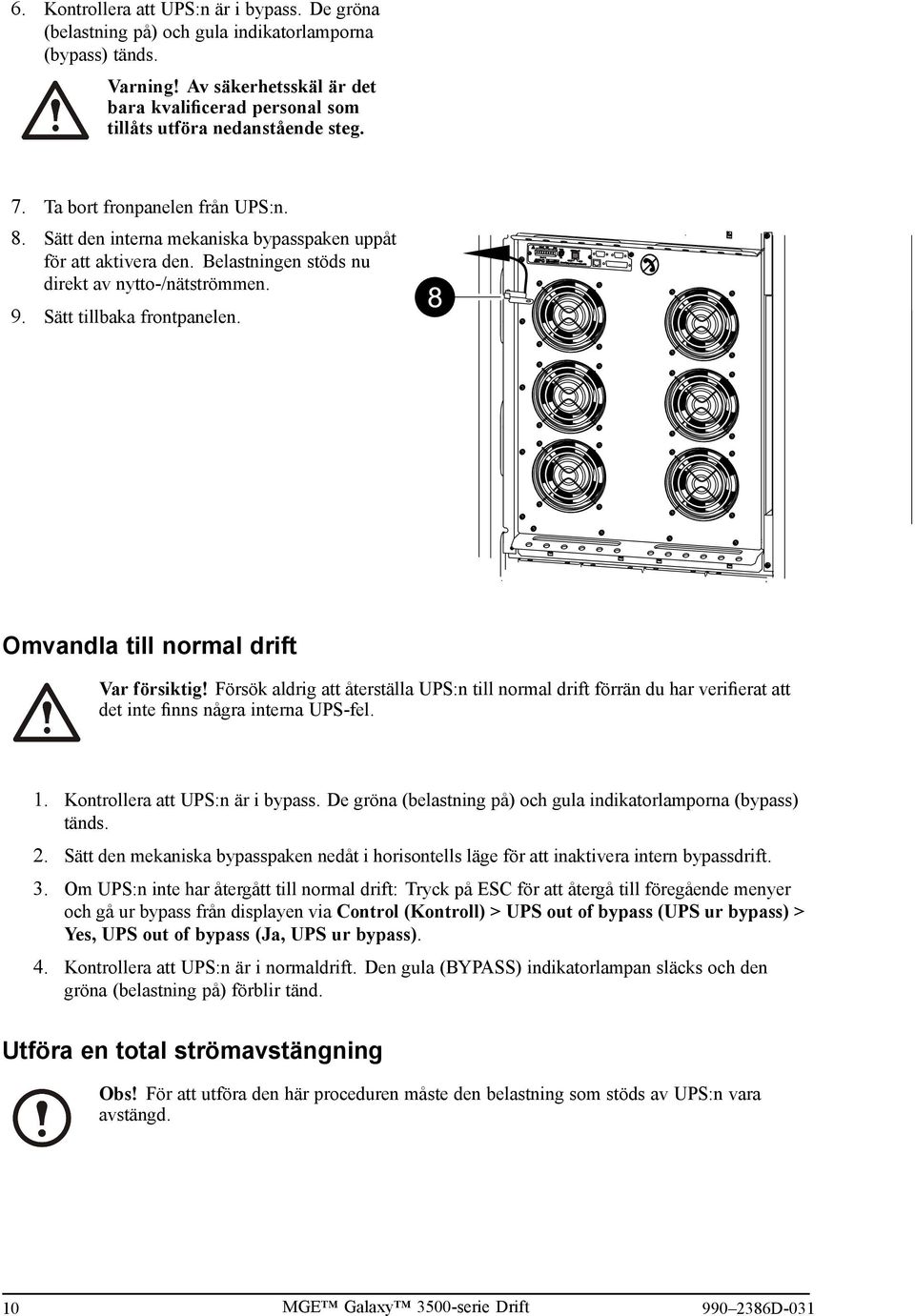

14 6. Kontrollera att UPS:n är i bypass. De gröna (belastning ) och gula indikatorlamporna (bypass) tänds. Varning! Av säkerhetsskäl är det bara kvalificerad personal som tillåts utföra nedanstående steg. 7. Ta bort fronpanelen från UPS:n. 8. Sätt den interna mekaniska bypasspaken upt för att aktivera den. Belastningen stöds nu direkt av nytto-/nätströmmen. 9. Sätt tillbaka frontpanelen. Omvandla till normal drift Var försiktig! Försök aldrig att återställa UPS:n till normal drift förrän du har verifierat att det inte finns några interna UPS-fel. 1. Kontrollera att UPS:n är i bypass. De gröna (belastning ) och gula indikatorlamporna (bypass) tänds. 2. Sätt den mekaniska bypasspaken nedåt i horisontells läge för att inaktivera intern bypassdrift. 3. Om UPS:n inte har återgått till normal drift: ESC för att återgå till föregående menyer och gå ur bypass från displayen via Control (Kontroll) > UPS out of bypass (UPS ur bypass) > Yes, UPS out of bypass (Ja, UPS ur bypass). 4. Kontrollera att UPS:n är i normaldrift. Den gula (BYPASS) indikatorlampan släcks och den gröna (belastning ) förblir tänd. Utföra en total strömavstängning Obs! För att utföra den här proceduren måste den belastning som stöds av UPS:n vara avstängd. 10 MGE Galaxy 3500-serie Drift D-031

15 6 ON A B OFF Output Pwr Zone Probe 10/100Base- T Reset 10/100 AP9619 Network Management Card EM B A Huvudströmbrytare B UPS C XR-skåp C 1. Kontrollera att belastningen som stöds av UPS:en är avstängd. 2. Från UPS:n: Stäng av belastning från displayen via Control (Kontroll) > Turn Load Off (Stäng av belastning) > Yes, Turn Load Off (Ja, stäng av belastning). 3. Från XR-skåp (om tillgängliga): Sätt likströmsbortkopplingsbrytaren i läget AV. 4. Från UPS:n: Koppla bort batterierna (om tillgängliga) genom att dra ut dem till den röda bortkopplingslinjen som visas varje batterienhet. 5. Från XR-skåp (om tillgängliga): Koppla bort batterierna genom att dra ut dem till den röda bortkopplingslinjen som visas varje batterienhet. 6. Sätt nytto-/huvudströmbrytaren i läget AV eller BLOCKERAD. Om UPS har dubbel huvudströmsförsörjning, sätter du båda källorna i läget AV eller BLOCKERAD. Varning! Blockeringsprocedurerna vid nytto-/huvudströmbrytaren måste följas. Om det behövs kan du installera ett hänglås. Obs! Information om hur du tar bort batterilås (om tillgängligt) (se avsnittet Byta ut en batterimodul och här under Ta bort och installera batterilås ). Utföra en omstart Varning! Endast kvalificerad personal som är bekant med konstruktionen och utrustningen får starta om UPS-systemet D-031 MGE Galaxy 3500-serie Drift 11

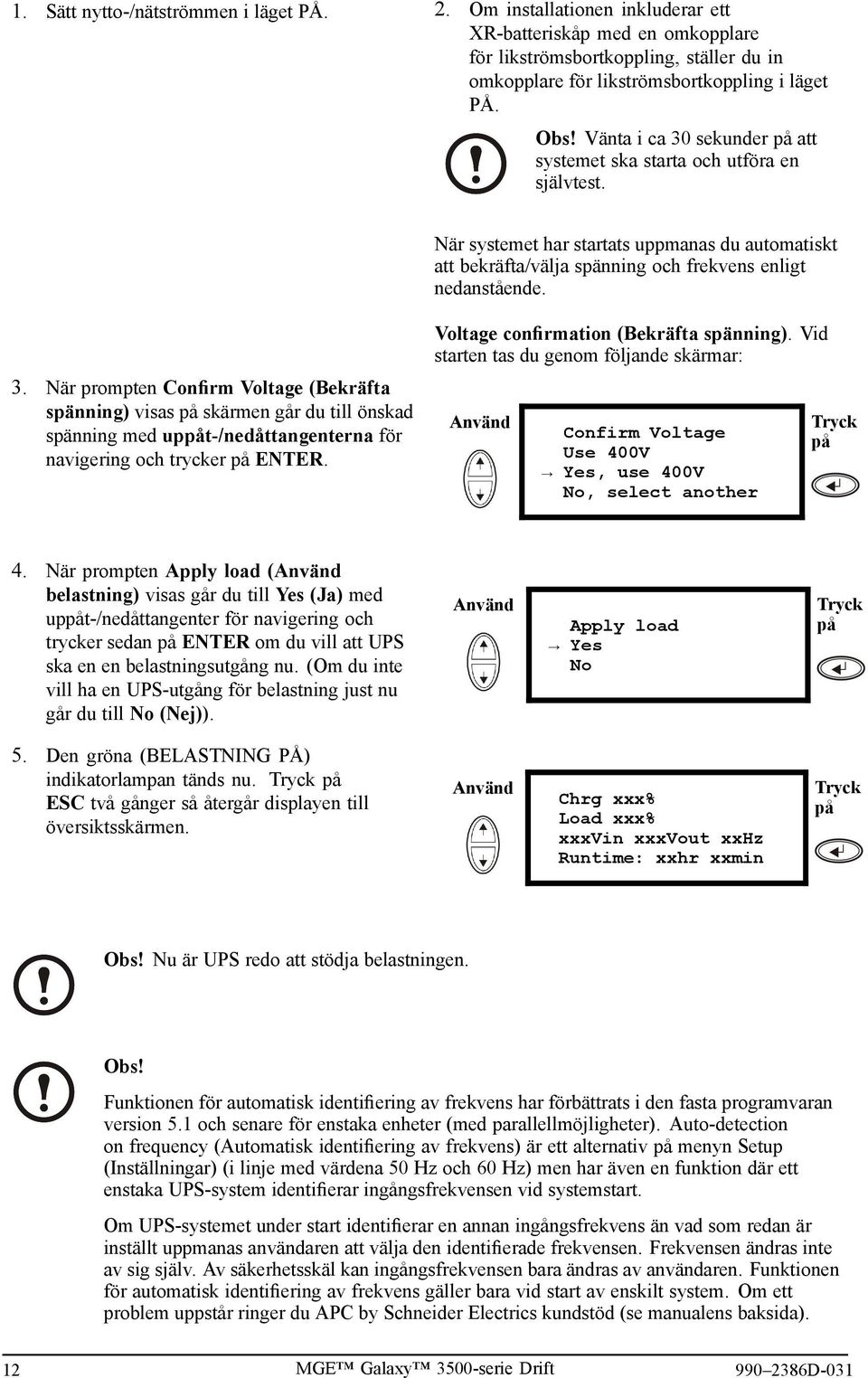

16 1. Sätt nytto-/nätströmmen i läget PÅ. 2. Om installationen inkluderar ett XR-batteriskåp med en omkopplare för likströmsbortkoppling, ställer du in omkopplare för likströmsbortkoppling i läget PÅ. Obs! Vänta i ca 30 sekunder att systemet ska starta och utföra en självtest. När systemet har startats uppmanas du automatiskt att bekräfta/välja spänning och frekvens enligt nedanstående. 3. När prompten Confirm Voltage (Bekräfta spänning) visas skärmen går du till önskad spänning med upt-/nedåttangenterna för navigering och trycker ENTER. Voltage confirmation (Bekräfta spänning). Vid starten tas du genom följande skärmar: Confirm Voltage Use 400V Yes, use 400V No, select another 4. När prompten Apply load ( belastning) visas går du till Yes (Ja) med upt-/nedåttangenter för navigering och trycker sedan ENTER om du vill att UPS ska en en belastningsutgång nu. (Om du inte vill ha en UPS-utgång för belastning just nu går du till No (Nej)). Apply load Yes No 5. Den gröna (BELASTNING PÅ) indikatorlampan tänds nu. ESC två gånger så återgår displayen till översiktsskärmen. Chrg xxx% Load xxx% xxxvin xxxvout xxhz Runtime: xxhr xxmin Obs! Nu är UPS redo att stödja belastningen. Obs! Funktionen för automatisk identifiering av frekvens har förbättrats i den fasta programvaran version 5.1 och senare för enstaka enheter (med parallellmöjligheter). Auto-detection on frequency (Automatisk identifiering av frekvens) är ett alternativ menyn Setup (Inställningar) (i linje med värdena 50 Hz och 60 Hz) men har även en funktion där ett enstaka UPS-system identifierar ingångsfrekvensen vid systemstart. Om UPS-systemet under start identifierar en annan ingångsfrekvens än vad som redan är inställt uppmanas användaren att välja den identifierade frekvensen. Frekvensen ändras inte av sig själv. Av säkerhetsskäl kan ingångsfrekvensen bara ändras av användaren. Funktionen för automatisk identifiering av frekvens gäller bara vid start av enskilt system. Om ett problem uppstår ringer du APC by Schneider Electrics kundstöd (se manualens baksida). 12 MGE Galaxy 3500-serie Drift D-031

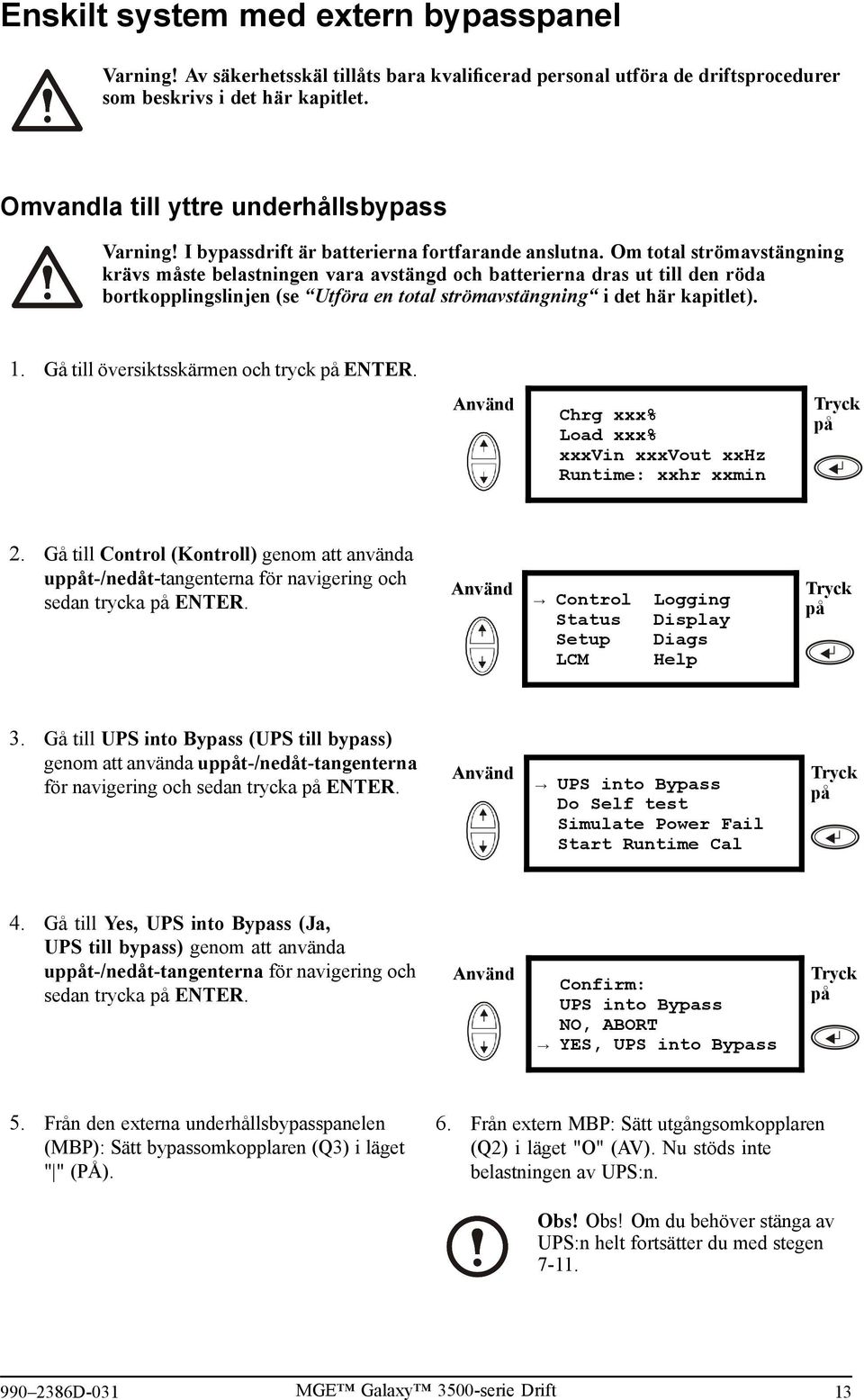

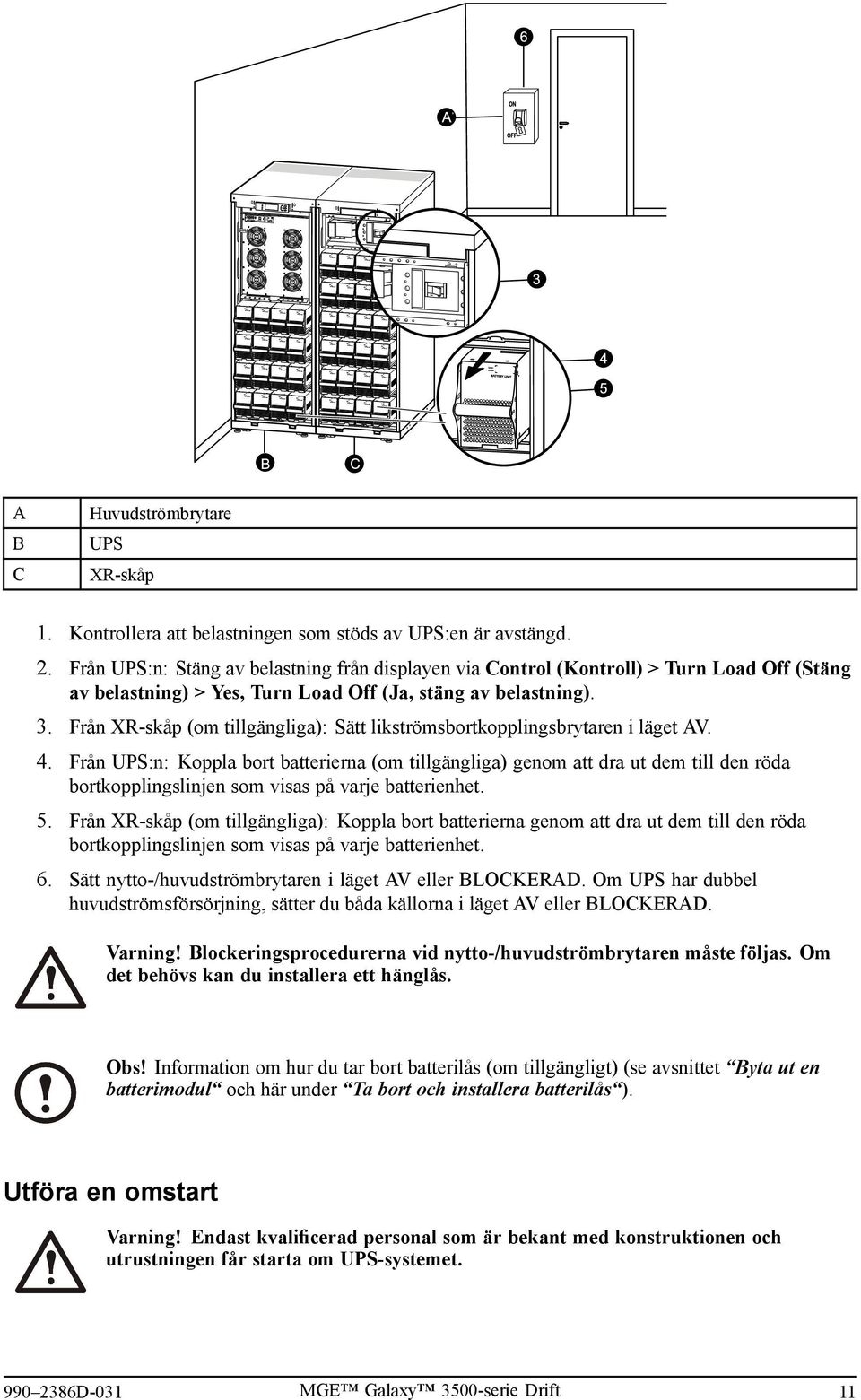

17 Enskilt system med extern bypasspanel Varning! Av säkerhetsskäl tillåts bara kvalificerad personal utföra de driftsprocedurer som beskrivs i det här kapitlet. Omvandla till yttre underhållsbypass Varning! I bypassdrift är batterierna fortfarande anslutna. Om total strömavstängning krävs måste belastningen vara avstängd och batterierna dras ut till den röda bortkopplingslinjen (se Utföra en total strömavstängning i det här kapitlet). 1. Gå till översiktsskärmen och tryck ENTER. Chrg xxx% Load xxx% xxxvin xxxvout xxhz Runtime: xxhr xxmin 2. Gå till Control (Kontroll) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Control Status Setup LCM Logging Display Diags Help 3. Gå till UPS into Bypass (UPS till bypass) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. UPS into Bypass Do Self test Simulate Power Fail Start Runtime Cal 4. Gå till Yes, UPS into Bypass (Ja, UPS till bypass) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Confirm: UPS into Bypass NO, ABORT YES, UPS into Bypass 5. Från den externa underhållsbypasspanelen (MBP): Sätt bypassomkopplaren (Q3) i läget " " (PÅ). 6. Från extern MBP: Sätt utgångsomkopplaren (Q2) i läget "O" (AV). Nu stöds inte belastningen av UPS:n. Obs! Obs! Om du behöver stänga av UPS:n helt fortsätter du med stegen D-031 MGE Galaxy 3500-serie Drift 13

18 7. Om du behöver stänga av UPS:n helt: Från extern MBP: Sätt ingångsomkopplaren (Q1) i läget "O" (AV). 9. Från UPS:n: Koppla bort batterierna (om tillgängliga) genom att dra ut dem till den röda bortkopplingslinjen som visas varje batterienhet. 8. Från XR-skåp (om tillgängliga): Sätt likströmsbortkopplingsbrytaren i läget AV. 10. Från XR-skåp (om tillgängliga): Koppla bort batterierna genom att dra ut dem till den röda bortkopplingslinjen som visas varje batterienhet. Omvandla yttre underhållsbypass till normal drift Var försiktig! Försök aldrig att återställa UPS:n till normal drift förrän du har verifierat att det inte finns några interna UPS-fel. 1. Om UPS:n har stängts av helt fortsätter du med stegen Om UPS:n inte har stängts av helt fortsätter du med stegen Från XR-skåp (om tillgängliga): Anslut batterierna genom att trycka i dem. 3. Från UPS:n: Anslut batterierna (om de finns) genom att trycka i dem. 4. Från XR-skåp (om tillgängliga): Sätt likströmsbortkopplingsbrytaren i läget PÅ. 5. Från XR-skåp (om tillgängliga): Sätt likströmsbortkopplingsbrytaren i läget PÅ. 6. Från extern MBP: Sätt utgångsomkopplaren (Q2) i läget " " (PÅ). Nu stöds belastningen av UPS:n. 7. Från UPS:n: Kontrollera att den gula (BYPASS) indikatorlampan och den gröna (belastning ) är tända. 8. Från extern MBP: Sätt bypassomkopplaren (Q3) i läget "O" (AV). 9. Om UPS:n inte har återgått till normal drift: Från UPS:n: Gå ur bypass från displayen via Control (Kontroll) > UPS out of bypass (UPS ur bypass) > Yes, UPS out of bypass (Ja, UPS ur bypass). 10. Från UPS:n: Kontrollera att UPS:n är i normaldrift. Den gula (BYPASS) indikatorlampan släcks och den gröna (belastning ) förblir tänd. Utföra en total strömavstängning Obs! För att utföra den här proceduren måste den belastning som stöds av UPS:n vara avstängd. 1. Kontrollera att belastningen som stöds av UPS:en är avstängd. 2. Från UPS:n: Stäng av belastning från displayen via Control (Kontroll) > Turn Load Off (Stäng av belastning) > Yes, Turn Load Off (Ja, stäng av belastning). 3. Från extern MBP: Sätt utgångsomkopplaren (Q2) i läget "O" (AV). 4. Från extern MBP: Sätt ingångsomkopplaren (Q1) i läget "O" (AV). 5. Från XR-skåp (om tillgängliga): Sätt likströmsbortkopplingsbrytaren i läget AV. 6. Från UPS:n: Koppla bort batterierna (om tillgängliga) genom att dra ut dem till den röda bortkopplingslinjen som visas varje batterienhet. 7. Från XR-skåp (om tillgängliga): Koppla bort batterierna genom att dra ut dem till den röda bortkopplingslinjen som visas varje batterienhet. 14 MGE Galaxy 3500-serie Drift D-031

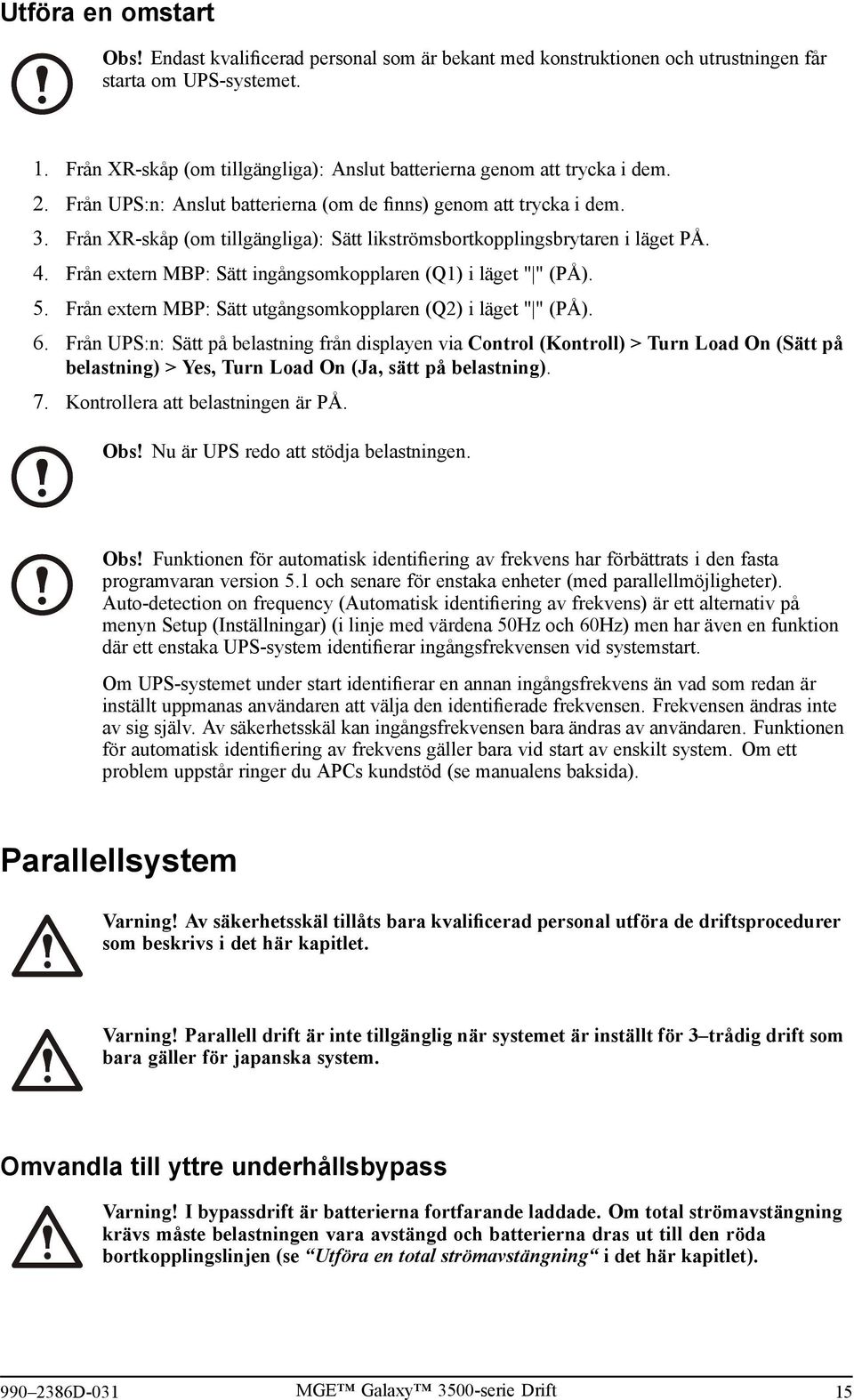

19 Utföra en omstart Obs! Endast kvalificerad personal som är bekant med konstruktionen och utrustningen får starta om UPS-systemet. 1. Från XR-skåp (om tillgängliga): Anslut batterierna genom att trycka i dem. 2. Från UPS:n: Anslut batterierna (om de finns) genom att trycka i dem. 3. Från XR-skåp (om tillgängliga): Sätt likströmsbortkopplingsbrytaren i läget PÅ. 4. Från extern MBP: Sätt ingångsomkopplaren (Q1) i läget " " (PÅ). 5. Från extern MBP: Sätt utgångsomkopplaren (Q2) i läget " " (PÅ). 6. Från UPS:n: Sätt belastning från displayen via Control (Kontroll) > Turn Load On (Sätt belastning) > Yes, Turn Load On (Ja, sätt belastning). 7. Kontrollera att belastningen är PÅ. Obs! Nu är UPS redo att stödja belastningen. Obs! Funktionen för automatisk identifiering av frekvens har förbättrats i den fasta programvaran version 5.1 och senare för enstaka enheter (med parallellmöjligheter). Auto-detection on frequency (Automatisk identifiering av frekvens) är ett alternativ menyn Setup (Inställningar) (i linje med värdena 50Hz och 60Hz) men har även en funktion där ett enstaka UPS-system identifierar ingångsfrekvensen vid systemstart. Om UPS-systemet under start identifierar en annan ingångsfrekvens än vad som redan är inställt uppmanas användaren att välja den identifierade frekvensen. Frekvensen ändras inte av sig själv. Av säkerhetsskäl kan ingångsfrekvensen bara ändras av användaren. Funktionen för automatisk identifiering av frekvens gäller bara vid start av enskilt system. Om ett problem uppstår ringer du APCs kundstöd (se manualens baksida). Parallellsystem Varning! Av säkerhetsskäl tillåts bara kvalificerad personal utföra de driftsprocedurer som beskrivs i det här kapitlet. Varning! Parallell drift är inte tillgänglig när systemet är inställt för 3 trådig drift som bara gäller för japanska system. Omvandla till yttre underhållsbypass Varning! I bypassdrift är batterierna fortfarande laddade. Om total strömavstängning krävs måste belastningen vara avstängd och batterierna dras ut till den röda bortkopplingslinjen (se Utföra en total strömavstängning i det här kapitlet) D-031 MGE Galaxy 3500-serie Drift 15

20 1. Gå till översiktsskärmen och tryck ENTER. Chrg xxx% Load xxx% xxxvin xxxvout xxhz Runtime: xxhr xxmin 2. Gå till Control (Kontroll) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Control Status Setup LCM Logging Display Diags Help 3. Gå till UPS into Bypass (UPS till bypass) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. UPS into Bypass Do Self test Simulate Power Fail Start Runtime Cal 4. Gå till YES, UPS into Bypass (Ja, UPS till bypass) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Confirm: UPS into Bypass NO, ABORT YES, UPS into Bypass 5. Från UPS:n: Kontrollera att alla UPS-enheter är i bypass för varje display. Den gula indikatorlampan för bypass tänds varje UPS-enhet. 7. Från extern MBP: Sätt bypassomkopplaren (Q3) i läget " " (PÅ). 9. Från extern MBP: Sätt utgångsisoleringsbrytaren (Q4) i läget "O" (AV). UPS:n är nu i extern underhållsbypass med batterierna fortfarande anslutna. Obs! Om du behöver stänga av UPS-enheterna helt fortsätter du med stegen Från den externa underhållsbypasspanelen (MBP): Kontrollera att indikatorlampan för bypass (H3) tänds Q3. 8. Från extern MBP: Kontrollera att indikatorlampan för utgångsisoleringsbrytaren (H4) Q4 är tänd. 10. Från UPS:n: Stäng av varje UPS-enhet från displayen via Control (Kontroll) > Turn Load Off (Stäng av belastning) > Yes, Turn Load Off (Ja, stäng av belastning). Obs! Obs! Om du behöver stänga av UPS-enheterna helt fortsätter du med stegen Från extern MBP: Kontrollera att alla utgångslampor (H2a, H2b, H2c) för Q2 är tända. 13. Från extern MBP: Sätt alla ingångsomkopplare (Q5) (om tillgängliga) i läget "O" (AV). 12. Från extern MBP: Sätt alla utgångsomkopplare (Q2) i läget "O" (AV). 14. Från extern MBP: Sätt alla ingångsomkopplare (Q1) i läget "O" (AV). 16 MGE Galaxy 3500-serie Drift D-031

21 15. Från XR-skåp (om tillgängliga): Sätt likströmsbortkopplingsbrytare i läget AV. 17. Från XR-skåp (om tillgängliga): Koppla bort batterierna genom att dra ut dem till den röda bortkopplingslinjen som visas varje batterienhet. 16. Från UPS:n: Koppla bort batterierna (om tillgängliga) genom att dra ut dem till den röda bortkopplingslinjen som visas varje batterienhet. 18. Gör alla UPS-ingångar strömlösa. Omvandla yttre underhållsbypass till normal drift Var försiktig! Försök aldrig att sätta UPS:n i normal drift förrän du har verifierat att det inte finns några interna UPS-fel. 1. Om UPS-enheter har stängts av helt fortsätter du med stegen Om UPS:n inte har stängts av helt fortsätter du med stegen Från UPS:n: Anslut batterierna (om de finns) i varje UPS genom att trycka i dem. 3. Från XR-skåp (om tillgängliga): Anslut batterierna i varje UPS genom att trycka i dem. 4. Från XR-skåp (om tillgängliga): Sätt likströmsbortkopplingsbrytaren i läget PÅ. 5. Från extern MBP: Sätt alla ingångsomkopplare (Q1) i läget " " (PÅ). 6. Från extern MBP: Kontrollera att alla lampor för bypassingång (H5) Q5 (om tillgänglig) är tänd. 7. Från extern MBP: Sätt alla bypassingångsomkopplare (Q5) (om tillgängliga) i läget " " (PÅ). 8. Från extern MBP: Kontrollera att alla utgångslampor (H2) för Q2 är tända. 9. Från extern MBP: Sätt alla utgångsomkopplare (Q2) i läget " " (PÅ). Indikatorlampan för utgångsisoleringsbrytaren (Q4) är fortfarande tänd. 10. Från UPS:n: Sätt alla UPS-enheter från varje displayen via Control (Kontroll) > Turn Load On (Sätt belastning) > Yes, Turn Load On (Ja, sätt belastning). De gröna onlineindikatorlamporna tänds varje UPS-enhet. 11. Från extern MBP: Kontrollera att alla utgångslampor (H2) för Q2 inte är tända och att alla bypassingångslampor (H5) Q5 (om tillgängliga) inte är tända. 12. Från UPS:n: Omvandla UPS-enheterna till bygpass från en UPS-display via Control (Kontroll) > UPS into bypass (UPS till bypass) > Yes, UPS into bypass (Ja, UPS till bypass). Kontrollera att UPS-enheterna är i bypass. De gröna (belastning ) och gula indikatorlamporna (bypass) tänds. 13. Från extern MBP: Kontrollera att indikatorlampan för utgångsisoleringsbrytaren (Q4) är tänd. 14. Från extern MBP: Sätt alla utgångsisoleringsbrytare (Q4) i läget " " (PÅ). Nu tänds lamporna H3 + H Från extern MBP: Sätt bypassomkopplaren (Q3) i läget "O" (AV). Indikatorlampan för utgångsisoleringsbrytaren (H4) för Q4 är inte tänd men bypasslampan (H3) för Q3 är tänd tills UPS körs i normalt läge. 16. Från UPS:n: Ta UPS-enheterna ur bypass från displayen via Control (Kontroll) > UPS out of bypass (UPS ur bypass) > Yes, UPS out of bypass (Ja, UPS ur bypass) D-031 MGE Galaxy 3500-serie Drift 17

22 Utföra en total strömavstängning Obs! För att utföra den här proceduren måste den belastning som stöds av UPS:n vara avstängd. 1. Kontrollera att belastningen som stöds av UPS:en är avstängd. 2. Från UPS:n: Stäng av belastning från varje UPS-display via Control (Kontroll) > Turn Load Off (Stäng av belastning) > Yes, Turn Load Off (Ja, stäng av belastning). 3. Från extern MBP: Sätt utgångsisoleringsbrytaren (Q4) i läget "O" (AV). 4. Från extern MBP: Sätt alla utgångsomkopplare (Q2) i läget "O" (AV). 5. Från extern MBP: Sätt alla ingångsomkopplare (Q1) i läget "O" (AV). 6. Från XR-skåp (om tillgängliga): Sätt likströmsbortkopplingsbrytaren i läget AV. 7. Från extern MBP: Sätt alla bypassingångsomkopplare (Q5) (om tillgänglig) i läget "O" (AV). 8. Från UPS:n: Koppla bort batterierna i UPS-enheterna genom att dra ut dem till den röda bortkopplingslinjen som visas varje batterienhet. 9. Från XR-skåp (om tillgängliga): Koppla bort batterierna i UPS-enheterna genom att dra ut dem till den röda bortkopplingslinjen som visas varje batterienhet. 10. Gör alla UPS-ingångar strömlösa. Utföra en omstart Varning! Endast kvalificerad personal som är bekant med konstruktionen och utrustningen får starta om UPS-systemet. 1. Från XR-skåp (om tillgängliga): Anslut batterierna genom att trycka i dem. 2. Från UPS:n: Anslut batterierna (om de finns) genom att trycka i dem. 3. Från XR-skåp (om tillgängliga): Sätt likströmsbortkopplingsbrytaren i läget PÅ. 4. Från extern MBP: Sätt alla ingångsomkopplare (Q1) i läget " " (PÅ). 5. Från extern MBP: Sätt alla bypassingångsomkopplare (Q5) (om tillgängliga) i läget " " (PÅ). 6. Från extern MBP: Sätt alla utgångsomkopplare (Q2) i läget " " (PÅ). 7. Från extern MBP: Sätt alla utgångsisoleringsbrytare (Q4) i läget " " (PÅ). 8. Från UPS:n: Sätt belastning från displayen för varje UPS via Control (Kontroll) > Turn Load On (Sätt belastning) > Yes, Turn Load On (Ja, sätt belastning). 9. Kontrollera att belastningen är PÅ. Obs! Nu är UPS redo att stödja belastningen. Isolera en UPS i ett parallellsystem 1. Från UPS:n: Gå till huvudskärmen och välj Status och rulla nedåt till Status of actual redundancy (Status för faktisk redundans): n+ för att kontrollera att resterande UPS(:er) kan stödja belastningen när en UPS är isolerad. 18 MGE Galaxy 3500-serie Drift D-031

23 2. Från UPS:n: Stäng av belastning (från displayen den UPS som ska isoleras) via Control (Kontroll) > Turn Load Off (Stäng av belastning) > Yes, Turn Load Off (Ja, stäng av belastning). 3. Från extern MBP: Kontrollera att utgångslampan (H2) för Q2 (för den UPS som ska isoleras) tänds. 4. Från extern MBP: Ställ in utgångsomkopplaren (Q2) (för den UPS som ska isoleras) i läget "O" (AV). 5. Från extern MBP: Kontrollera att lampan för bypassingång (H5) Q5 (om tillgänglig) är tänd. 6. Från extern MBP: Ställ in bypassingångsomkopplaren (Q5) (om tillgänglig) i läget "O" (OFF). 7. Från extern MBP: Ställ in ingångsomkopplaren (Q1) (för den UPS som ska isoleras) i läget "O" (AV). 8. Från XR-skåp (om tillgängliga): Sätt likströmsbortkopplingsbrytaren i läget AV. 9. Från UPS:n: Koppla bort batterierna (om tillgängliga) i den UPS som ska isoleras genom att dra ut dem till den röda bortkopplingslinjen som visas varje batterienhet. 10. Från XR-skåp (om tillgängliga): Koppla bort batterierna genom att dra ut dem till den röda bortkopplingslinjen som visas varje batterienhet. Omvandla isolerad UPS till normal drift 1. Från XR-skåp (om tillgängliga): Anslut batterierna genom att tryck i dem. 2. Från UPS:n: Anslut batterierna (om de finns) genom att trycka i dem. 3. Från XR-skåp (om tillgängliga): Sätt likströmsbortkopplingsbrytaren i läget PÅ. 4. Från extern MBP: Sätt ingångsomkopplaren (Q1) (för den UPS som ska ställas in för normal drift) i läget " " (PÅ). 5. Från extern MBP: Kontrollera att lampan för bypassingång (H5) Q5 (om tillgänglig) är tänd. 6. Från extern MBP: Sätt bypassingångsomkopplaren (Q5) (om tillgänglig) i läget " " (PÅ). 7. Från extern MBP: Kontrollera att utgångslampan (H2) för Q2 (för den UPS som ska ställas in för normal drift) är tänd. 8. Från extern MBP: Sätt utgångsomkopplaren (Q2) (för den UPS som ska ställas in för normal drift) i läget " " (PÅ). 9. Från UPS:n: Sätt belastning (från displayen den UPS som ska ställas in för normal drift) via Control (Kontroll) > Turn Load On (Sätt belastning) > Yes, Turn Load on (Ja, sätt belastning). 10. Från UPS:n: ESC två gånger för att gå tillbaka till översiktsskärmen. 11. Från UPS:n: Kontrollera varje översiktsskärm att belastningsprocenten av UPS-enheterna är ungefär samma. Enskilt och parallellsystem Stäng av/sätt belastning via displaygränssnittet Varning! UPS:n blir inte strömlös om du kopplar från UPS-utgången till belastningen. Följ alltid den fullständiga strömavstängningsproceduren om du behöver göra UPS:n strömlös i nödsituationer D-031 MGE Galaxy 3500-serie Drift 19

24 Stäng av belastning Koppla bort UPS-utgången till belastningsutrustningen 1. Gå till översiktsskärmen och tryck ENTER. Chrg xxx% Load xxx% xxxvin xxxvout xxhz Runtime: xxhr xxmin 2. Gå till Control (Kontroll) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Control Status Setup LCM Logging Display Diags Help 3. Gå till Turn Load OFF (Stäng av belastning) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Turn Load Off 4. Gå till YES, Turn Load OFF (Ja, Stäng av belastning) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Confirm: Turn Load OFF NO, ABORT YES, Turn Load OFF 5. Om UPS:n jörs parallelldrift måste den här proceduren utföras varje UPS. Sätt belastning Anslut UPS-utgången till belastningsutrustningen 1. Gå till översiktsskärmen och tryck ENTER. Chrg xxx% Load xxx% xxxvin xxxvout xxhz Runtime: xxhr xxmin 2. Gå till Control (Kontroll) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Control Logging Status Display Setup Diags LCM Help 20 MGE Galaxy 3500-serie Drift D-031

25 3. Gå till Turn Load On (Sätt belastning) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Turn Load On 4. Gå till Yes, Turn Load ON (Ja, sätt belastning) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Confirm: Turn Load OFF NO, ABORT YES, Turn Load ON Visa statusskärmar 1. Gå till översiktsskärmen och tryck ENTER. Chrg xxx% Load xxx% xxxvin xxxvout xxhz Runtime: xxhr xxmin 2. Gå till Stats (Statistik) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Control Status Setup LCM Logging Display Diags Help 3. upt-/nedåt-tangenterna för navigering för att gå igenom parametrarna nedan och tryck sedan ESC-tangenten för att återgå till föregående menyer. Visa Spänning i alla faser Ström i alla faser kva och kw Frekvenser Belastning och batterier Batteriström Parametrar Spänning från elsystemet/elnätet (V), bypasspänning (V) och utgångsspänning (V) för varje fas. Ström från elsystemet/elnätet (A), bypasström (A) och utgående ström (A) för varje fas. Skenbar effekt (kva) och aktiv effekt (kw) som genereras av UPS:n ansluten belastning. Frekvens från elsystemet/elnätet, bypassfrekvens och utgångsfrekvens i Hertz (Hz). Load (Belastning): Procent av belastningen i relation till den totala UPS-kapaciteten. Visar antingen den positiva eller negativa halvan av batterispänningen (det lägre värdet av de två visas) D-031 MGE Galaxy 3500-serie Drift 21

26 Visa Batterikapacitet Batterier Larmtrösklar Parallellstatus Status för parallell belastning Läge för parallell drift Parametrar Procent laddning i batterierna i relation till den totalt batterikapaciteten. Runtim (Körtid): Den förväntade körtiden vid aktuell belastning. Bat AmpHr (Batteri amperetimme): Batterikapacitet, inklusive både externa och interna batterier. UPS Temp (UPS-temperatur): Den högsta externa batteritemperaturen. Load: Ett larm ställs in när belastningen är över tröskelnivån. Runtime (Körtid): Ett larm ställs in när körtiden är under tröskelnivån. Lokal UPS är slav/master: # of UPSs OK (antal UPS:er OK): Visar antalet UPS-enheter som är parallella och OK # of UPSs fail (antal UPS:er misslyckas): Visar antalet parallella UPS:er som har misslyckats. KVA and KW (kva och kw): Total skenbar effekt (kva) och aktiv effekt (kw) som genereras av den parallella UPS-enheten ansluten belastning. Par redundancy (Par. redund.): n+1, ett larm ställs in om redundansnivån är under tröskelnivån. Läget för parallelldrift kan vara av, belastning, begärd bypass, i bypass, beroende fel eller underhåll. 22 MGE Galaxy 3500-serie Drift D-031

27 Visa loggning Visa de senaste 100 UPS-logghändelserna och visa loggad information om händelserna t.ex. datum, tidpunkt och händelsenummer. 1. Gå till översiktsskärmen och tryck ENTER. Chrg xxx% Load xxx% xxxvin xxxvout xxhz Runtime: xxhr xxmin 2. Gå till Logging (Loggning) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Control Status Setup LCM Logging Display Diags Help 3. Gå till View Log (Visa logg) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. View log Clear log View statistics 4. Gå till On Line (Online) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. 24-Sep 15:06:48 #15 Mains out of Range On Line 5. Den översta raden visar datum, tid och händelsenummer. Raderna 2, 3 och 4 ingår i händelselistan. Så här visar du hela listan: upt-/nedåt-tangenterna för att gå igenom logghändelserna och tryck sedan ENTER för att få en detaljerad beskrivning av en viss händelse D-031 MGE Galaxy 3500-serie Drift 23

28 Visa statistik Visa statistik om driftslägesändringar, inverterartid och hur lång användning som återstår batteridrift. 1. Gå till översiktsskärmen och tryck ENTER. Chrg xxx% Load xxx% xxxvin xxxvout xxhz Runtime: xxhr xxmin 2. Gå till Logging (Loggning) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Control Status Setup LCM Logging Display Diags Help 3. Gå till View Statistics (Visa statistik) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. View log Clear log View statistics 24 MGE Galaxy 3500-serie Drift D-031

29 skärmen Diags (Diagnostik) Visa felsökningsinformation 1. Gå till översiktsskärmen och tryck ENTER. Chrg xxx% Load xxx% xxxvin xxxvout xxhz Runtime: xxhr xxmin 2. Gå till Diags (Diagnostik) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Control Status Setup LCM Logging Display Diags Help 3. Gå till Fault & Diagnostics (Fel och diagnostik) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Fault & Diagnostics System Information Switch status Raw Status Data Obs! Mer information om skärmarna för fel och diagnostik finns i avsnitt Felsökning D-031 MGE Galaxy 3500-serie Drift 25

30 Konfiguration Ändra status för klocka, larmtrösklar och dammfilter Dust filter (Dammfilter) Reset dust filter (Återställ dammfilter) Översiktsskärmar Chrg (Laddn.) xxx % Load (Belastn.) xxx % xxx Vin xxx Vout xxhz (Vin xxx Vut xxhz) Runtime xxhr (Körtid xxtim) Setup (Installation) Settings (Inställningar) Shutdown (Avstängning) Default (Standard) System Alarms (Larm) Clock (Klocka) Other (Annat) Load (Belastning) Runtime (Körtid) Par. redund. (Par. redund.) Control Status Setup LCM (Kontroll Status Inställningar LCM) Logging Display Diags Help (Loggning Display Diagn. Hjälp) Huvudmenyskärmen 26 MGE Galaxy 3500-serie Drift D-031

31 Clock (Klocka) På menyn Clock (Klocka) ändras datum och klockinställningar och händelser tidsstämplas i händelseloggen. Undvik felaktigheter genom att ändra klockinställningen vid sommartid. 1. Gå till översiktsskärmen och tryck ENTER. Chrg xxx% Load xxx% xxxvin xxxvout xxhz Runtime: xxhr xxmin 2. Gå till Setup (Inställningar) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Control Status Setup LCM Logging Display Diags Help 3. Gå till Clock (Klocka) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Settings: Shutdown Alarms Default Clock System Other 4. ENTER. Date: 24-Sep-2010 Time: 13:45:51 5. Dagen är nu aktiv. upt-/nedåttangenterna för navigering för att ställa in datum och tryck sedan ENTER. Date: 24-Sep-2010 Time: 13:28:00 6. Månaden är nu aktiv. upt-/nedåttangenterna för navigering för att ställa in månaden och tryck sedan ENTER och gör samma sätt för att ställa in året. sedan ENTER. Date: 24-Sep-2010 Time: 13:28: D-031 MGE Galaxy 3500-serie Drift 27

32 7. nedåttangenten för navigering för att aktivera tidlinjen. Date: 24-Sep-2010 Time: 13:28:00 8. Proceduren att ändra tidegenskaper är samma som beskrivs för datum, månad och år. Dammfilter Obs! När ett dammfilter installeras första gången eller när en UPS installeras med förinställda dammfilter från fabriken, ska dammfilterövervakning aktiveras. Parametrarna är High (Hög), Medium (Medium) eller Low (Låg). Parametern High (Hög) avser miljöer med höga dammnivåer och uppmanar användaren att byta ut dammfiltret efter 90 dagar. Om parametern Medium (Medium) väljs uppmanas användaren att byta ut dammfiltret efter 120 dagar och om parametern Low (Låg) väljs efter 150 dagar. En förvarning visas fem dagar innan filtret måste bytas ut. Om ett filter behöver bytas ut (när det befintliga filtret är fyllt med damm och ett larm har gått) måste du byta ut filtret och se till att inställningen Reset dust filter (Återställ dammfilter) är inställt Yes (Ja). Uppgradering av fast programvara eller aktivering av dammfilterövervakning är inte tillämpbart UPS-modeller som inte kan köras parallellt. 1. Gå till översiktsskärmen och tryck ENTER. Chrg xxx% Load xxx% xxxvin xxxvout xxhz Runtime: xxhr xxmin 2. Gå till Setup (Inställningar) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Control Status Setup LCM Logging Display Diags Help 3. Gå till System (System) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Settings: Shutdown Default System Alarms Clock Other 28 MGE Galaxy 3500-serie Drift D-031

33 4. Gå till Dust filter (Dammfilter) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Obs! Standardinställningen för dammfilterlarm är "av". Genom att välja en av de tre parametrarna ("Hög", "Medium" eller "Låg") sätts dammfilterövervakningen automatiskt. UPS #: xx # of UPSs: x0x MBP board: xx Dust filter Off 5. Gå till dammfilter: High (Hög), Medium (Medium), Low (Låg) eller Off (Av) genom att använda upt-/nedåttangenterna för navigering och tryck ENTER. Obs! Dammfilterövervakningen måste återställa efter varje byte av dammfilter för att UPS-systemet ska veta när filtret måste bytas ut igen. UPS #: xx # of UPSs: xx MBP board: xx Dust filter High 6. Återställ övervakning av dammfilter: Utför stegen 1-3 ovan och fortsätt sedan med stegen nedan. 7. Gå till Reset dust filter (Återställ dammfilter) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Reset dust fil: No 8. Gå till Reset dust filter (Återställ dammfilter): Yes (Ja) genom att använda upt-/nedåt-tangenterna för navigering och sedan trycka ENTER. Obs! Menyn återgår till No (Nej) efter några sekunder. Nu har filtertimern återställts. Reset dust fil: Yes Larmtrösklar Tillvägagångssättet för att ändra larmtröskeln är samma som beskrivs under ändringar av Klocka. Notera nedanstående. Obs! Om belastningsnivån överskrider den förprogrammerade tröskeln, visas en UPS-varning. Obs! Redundans: Det redundanstillstånd som utlöser ett larm. Alternativen är: N+0 Strömkravet överskrider redundansgränsen: Redundans är inte tillgängligt. N+1 Strömkravet använder inte den sista enheten: Redundans är tillgängligt. N+2 Strömkravet använder inte de två sista enheterna: Redundans är tillgängligt. N+3 Strömkravet använder inte de tre sista enheterna: Redundans är tillgängligt D-031 MGE Galaxy 3500-serie Drift 29

34 Ändra Beeper-inställningar, kontrast och språk Översiktsskärm Chrg (Laddn) xxx% Load (Belastn) xxx% x Vin x Vout xhz (Vin x Vut xhz) Runtime xxhr (Körtid xxtim) Language (Språk) Contrast (Kontrast) Beeper setup (Beeper-inställningar) Control Status Setup LCM (Kontroll Status Inställningar LCM) Logging Display Diags Help (Loggning Display Diagn. Hjälp) Display Display Setup (Displayinställningar) Display FW (Display-FW) Font Pack (Fontpaket) Huvudmenyskärmen Gå igenom menyskärmarna och gör dina ändringar med upt-/nedåttangenterna och ENTER enligt beskrivningen för Klocka och Larm menyn Settings (Inställningar). Beeper-inställningarna I Beeper setup (Beeper-inställningar) kan du välja mellan följande alternativ: Never (Aldrig): Om du väljer den här inställningen är beepern bara aktiv vid interna UPS-fel. PwrFail+30: Om du väljer den här inställningen är beepern aktiv vid interna UPS-fel och vid nytto-/nätström eller bypassfel. Beepers ljuder bara om felet har funnits i mer än 30 sekunder. PwrFail (Strömfel): Om du väljer den här inställningen är beepern aktiv vid interna UPS-fel och vid nytto-/nätström eller bypassfel. Beepers ljuder omedelbart när felet uppstår. LOW BATT (LÅGT BATTERI): Om du väljer den här inställningen är beepern aktiv vid interna UPS-fel vid nytto-/nätström eller bypassfel, vid strömavbrott och vid låg batterinivå (om UPS körs med batteri). 30 MGE Galaxy 3500-serie Drift D-031

35 Underhåll Utbyte av delar Returnera delar till APC Ring till APC:s kundstödscenter för att få ett RMA-nummer. När du ska returnera en defekt modul till APC ska du förpacka modulen i originaltransportmaterialet, och returnera den genom en försäkrad, förbetald transport. Representanten hos APC:s kundstödscenter anger returadressen. Om du inte har kvar originaltransportmaterialet, fråga representanten hur du kan få en ny uppsättning. Förpacka modulen noga för att undvika transportskador. aldrig frigolitkulor eller annat löst förpackningsmaterial när du ska skicka iväg en modul. Modulen kan då ta skada under transporten. Bifoga ett brev i förpackningen med ditt namn, RMA-nummer, adress, en kopia av inköpskvittot, en beskrivning av problemet, ett telefonnummer och en check som betalning (vid behov). Ta bort frontpanelen 1. Vrid skruven åt höger till upplåst läge. 2. Dra bort frontpanelens överdel från UPS:n. 3. Lyft bort frontpanelen från de två platserna längst ned i skåpet. 4. Lyft bort kåpan till batterifacket från de två platserna längst ned i skåpet (gäller bara i japanska konfigurationer) D-031 MGE Galaxy 3500-serie Drift 31

36 Installera frontpanelen 1. Sätt tillbaka frontpanelen genom att sätta i de två flikarna längst ned frontpanelen. (I japanska konfigurationer måste du först sätta tillbaka batterifackets kåpa de två platserna längst ned i skåpet). 2. frontpanelen framåt tills den fäster låsenheterna överst skåpet. 3. en skruvmejsel för att ställa in låsmekanismen i den låsta positionen. Inspektera dammfiltret Frontpanelerna UPS- och XR-skåpet är utrustade med dammfilter fronpanelernas insida för att ge extra skydd åt system som är installerade i miljöer med strömförande damm. Kontrollera dammfiltren en gång i månaden. Dammfiltren måste bytas ut om synligt damm eller andra föroreningar sitter dem. 32 MGE Galaxy 3500-serie Drift D-031

37 BATTERY UNIT BATTERY UNIT BATTERY UNIT BATTERY UNIT BATTERY UNIT BATTERY UNIT 12 pcs BATTERY UNIT BATTERY 41 UNIT Ta bort fronpanelen från skåpet. Obs! Se Ta bort frontpanelen. 2. Ta bort vingmuttrarna från plattan mellan det övre och undre dammfiltret. Ta bort plattan. 3. Ta bort plattan. 4. det övre dammfiltret nedåt och dra det sedan utåt för att ta bort det. 5. Dra det undre dammfiltret utåt och tryck det sedan upt för att ta bort det. 6. Sätt de nya dammfiltren plats och se till att metallsidan av dammfiltren är vända utåt. 7. Sätt tillbaka plattan mellan det övre och undre dammfiltret och fäst de två vingmuttrarna. 8. Sätt tillbaka frontpanelen. 9. Återställ dammfilterlarmet via displayen D-031 MGE Galaxy 3500-serie Drift 33

38 Lagra batterierna och UPS-systemet Obs! Batterimoduler måste förvaras inomhus i sin skyddsförpackning. Obs! Förvarade batterier ska laddas om med jämna mellanrum beroende förvaringstemperatur. Omgivningstemperatur: -15 till 40 / 5 F till 104 F Relativ luftfuktighet: 0-95 % icke-kondenserande Förvaringsplatsen ska vara fri från vibration, strömförande damm, direkt solljus och fukt. Förvaringstemperatur Uppladdningsintervall -15 till 20 /5 F till 68 F 9 månader 20 till 30 /68 F till 86 F 6 månader 30 till 40 /86 F till 104 F 3 månader Var försiktig! Förvara inte batterier längre än 12 månader. Lagra dammfiltret Omgivningstemperatur: 4 C till 32 C/ 40 F till 90 F Relativ luftfuktighet: 40 % 90 % icke-kondenserande Delar som byts ut av användaren (endast kvalificerad personal) Artikel Batterimodul Batterimodul (lång livslängd) Nätverkskort med temperatursensor Dammfilter för skåp med måttet 352 mm Dammfilter för skåp med måttet 523 mm Artikelnr SYBT4 SYBTH4 AP9631 G35TOPT1 G35TOPT2 34 MGE Galaxy 3500-serie Drift D-031

39 AP9619 Network Management Card EM argränssnitt (front) A. Nätverkskort med temperatursensor: används för kontroll och övervakning av fjärrsystem, e-postmeddelanden osv. Se separat manual för information om konfiguration och användning: Nätverkskort med miljöövervakare - levereras med USP:n. B. Datorgränssnittsport för anslutning av datorer med APC Powerchute -programvaran. C. Intern mekanisk bypasspak: används för att förbigå nytto-/nätströmmen runt UPS:n för att stödja belastningen direkt = intern bypassdrift. Gäller inte i parallellsystem. D. Serviceport (endast för APC by Schneider Electrics underhållspersonal). E. Displayport för anslutning av displaykommunikationskabel. F. Parallelloperationsport. G. Dokumentationslagring. H. Strömmodul. Byta ut ett nätverkskort 16 16! Output Pwr Zone Probe 10/100Base-T Reset 10/ Lossa de två Torx-skruvarna (en varje sida om kortet). 2. Dra försiktigt ut kortet. 3. Sätt i det nya kortet. 4. Fäst de två Torx-skruvarna D-031 MGE Galaxy 3500-serie Drift 35
