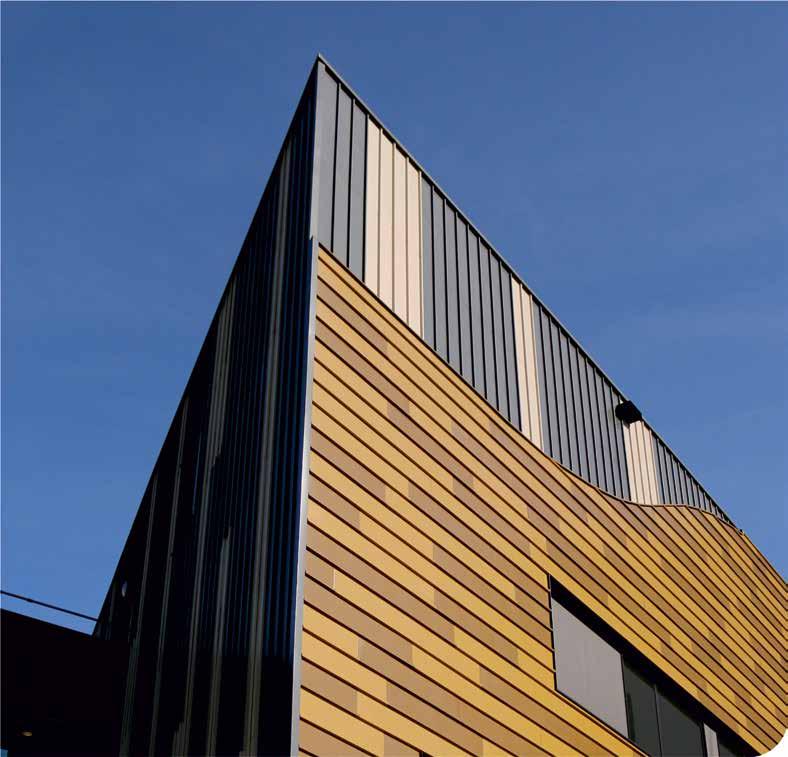

1 PRA Health Sciences Groningen - Custom made plankprofiel Brandweerkazerne Architect: Almere - Architect: Grunstra GAJ Architecten Architecten Bolsward

2 Inhoudsopgave Productoverzicht pagina Gevels 3 Profielbeplating Plank - Golf Hairplan Frequence 17/76-14B/HB 4 Frequence 18/76-13B/HB 4 Profielbeplating Golf Frequence 25/115-9B/HB 5 Frequence 43/180-5B/HB 5 Frequence 46/150-6B/HB 5 Profielbeplating Damwand Hacierba 8/100-11B/HB 6 Hacierba 32/207-5B/HB 6 Hacierba 35/207-5B/HB 6 Hacierba 40/183-5/HB 6 Profielbeplating Potdeksel Platine 29/255-4B/HB 7 Oceane 30/210-5B/HB 7 Oceane B/HB 7 Profielbeplating Punt ISIS 33/80-11B/HB 8 ISIS 55/120-7B/HB 8 ISIS 79/170-5B/HB 8 Binnendozen Hacierba 90/500-1B 9 Hacierba 110/600-1B 9 Hacierba 130/600-1B 9 Hacierba 160/600-1B 9 Sandwichpanelen wand blinde bevestiging Promisol S1000 B/HB 10 Sandwichpanelen wand zichtbare bevestiging Promisol V Koelcelpanelen zichtbare bevestiging Frigotherm 13 Brandwerende sandwichpanelen wand (blinde en zichtbare bevestiging) Promistyl Fire 3506B/HB 14 Promistyl Fire 3003B/HB 14 pagina Modulaire gevelsystemen Isofran 15 Exclusieve gevelsystemen Caïman 16 Gascogne 16 Cassettesystemen Coques MD 17 Cassettes BS 17 Daken 18 Kouddakplaten - Golf Frequence 17/76-14T 19 Frequence 18/76-13T 19 Frequence 25/115-9T 19 Frequence 43/180-5T 20 Frequence 46/150-6T 20 Kouddakplaten - Trapezium Hacierco 37/250-4T 21 Hacierco 39/333-3T 21 Authentique 58/500-2T 21 Warmdakplaten Hacierco 106/250-3T 22 Hacierco 135/310-3T 22 Hacierco 153/280-3T 22 Hacierco 158R/250-3T (Hoogte 165) 23 Hacierco 200/420-2T 23 Sandwichpanelen dak zichtbare bevestiging Ondatherm 1001 TS 24 Ondatherm Sinus / ECO 24 Ondatherm 1001 TS ECO 25 Brandwerend sandwichpaneel dak Ondafire 3005T 25 Vloeren 26 Staalplaat - betonvloeren Cofraplus Cofraplus Cofraplus Zetwerk 28 Voorbeelden van zetwerk 29 Referenties 30 2

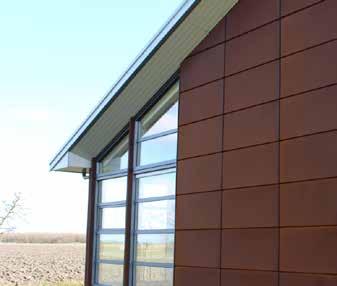

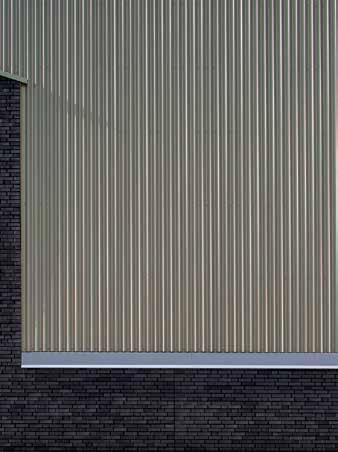

3 Gevels CERCLE DU LAC LOUVAIN LA NEUVE Architect: d Architecture Group Sigma Architect: Snelder Architects Gymzaal Kernhem - custom-made profielen - Ede Architect: Strategie Architecten Winkelcentrum De Ridderhof Alphen aan de Rijn - Gascogne Architect: Op Ten Noort Blijdenstein architecten en adviseurs VAN DE BERG ISOLATIE MARRUM 3

4 Profielbeplating Plank - golf Hairplan 300 Nominale staaldikte (mm) 1.00 Gewicht (kg/m 2 ) Werkende breedte (mm) 300 Bandbreedte (mm) 1000 Max. lengte (mm) Min. lengte (mm) 1900 Vlak Blind Voor gewenste akoestische/esthetische eigenschappen, kan het plankprofiel ook worden geperforeerd. Frequence 17/76-14B/HB Nominale staaldikte (mm) Gewicht (kg/m 2 ) Werkende breedte (mm) 1064 Bandbreedte (mm) 1220 Max. lengte (mm) 8000 Min. lengte (mm) 200 Sinus Colorissime Express Frequence 18/76-13B/HB Nominale staaldikte (mm) Gewicht (kg/m 2 ) verticaal ,98 Gewicht (kg/m 2 ) horizontaal 6, Werkende breedte (mm) 988 (verticaal) 912 (horizontaal) Bandbreedte (mm) 1185 Max. lengte (mm) Min. lengte (mm) Op aanvraag Sinus 4

5 Profielbeplating Golf Frequence 25/115-9B/HB Nominale staaldikte (mm) Gewicht (kg/m 2 ) Werkende breedte (mm) 1035 (verticaal) 920 (horizontaal) Bandbreedte (mm) 1185 Max. lengte (mm) Min. lengte (mm) Op aanvraag Sinus Frequence 43/180-5B/HB Nominale staaldikte (mm) 0.75 Gewicht (kg/m 2 ) 7.85 Werkende breedte (mm) 900 Bandbreedte (mm) 1185 Max. lengte (mm) Min. lengte (mm) Op aanvraag Sinus Frequence 46/150-6B/HB ALGEMEEN bandbreedte = 1185 Toepassing kouddakplaat Plaatdikte in mm * 0,63 0,75 Gewicht in kg/m² 6,51 7,75 Nominale staaldikte (mm) UITVOERINGEN Gewicht (kg/m 2 ) % perfo Perfo 2 vlak Werkende (ø 5-12,5 breedte mm) (mm) 900 Perfo 2 lijf Bandbreedte (ø 5-12,5 mm) (mm) 1220 Max. lengte (mm) Perfo 2 geheel (ø 5-12,5 mm) Min. lengte (mm) 200 Perfo 2 vlak-neus (ø 5-12,5 mm) Sinus Perfo 3 vlak (ø 5-8,7 mm) Perfo 3 lijf Kleuren (ø 5-8,7 en mm) coatings Colorissime Express Perfo 3 geheel (ø 5-8,7 mm) Perfo 3 vlak-neus (ø 5-8,7 mm) Anti-condens x x Roestvast staal Wijzigingen, in de technische specificaties en eigenschappen, voorbehouden. * andere diktes op aanvraag 5

6 Profielbeplating Damwand Hacierba 8/100-11B/HB Nominale staaldikte (mm) Gewicht (kg/m 2 ) Werkende breedte (mm) 1100 Bandbreedte (mm) 1185 Max. lengte (mm) Min. lengte (mm) Op aanvraag Trapeza Hacierba 32/207-5B/HB Nominale staaldikte (mm) Gewicht (kg/m 2 ) Werkende breedte (mm) 1035 Bandbreedte (mm) 1185 Max. lengte (mm) Min. lengte (mm) Op aanvraag Trapeza 6 Hacierba 35/207-5B/HB Hacierba 40/183-5B/HB Nominale staaldikte (mm) ALGEMEEN Gewicht (kg/m 2 bandbreedte = 1185 ) Toepassing wandplaat horizontale montage Werkende breedte (mm) 1035 Plaatdikte in mm * Bandbreedte (mm) 0,63 0, Gewicht in kg/m² Max. lengte (mm) 5,66 6, UITVOERINGEN Min. lengte (mm) % perfo 200 Perfo 2 vlak (ø 5-12,5 mm) Trapeza Perfo 2 lijf (ø 5-12,5 mm) Perfo Kleuren 2 geheel en coatings (ø 5-12,5 mm) Colorissime Express Perfo * Tevens 2 vlak-neus beschikbaar (ø 5-12,5 met mm) dimpel. Perfo 3 vlak (ø 5-8,7 mm) Perfo 3 lijf (ø 5-8,7 mm) Perfo 3 geheel (ø 5-8,7 mm) Perfo 3 vlak-neus (ø 5-8,7 mm) Anti-condens Roestvast staal Wijzigingen, in de technische specificaties en eigenschappen, voorbehouden. * Nominale andere diktes staaldikte op aanvraag (mm) Gewicht (kg/m 2 ) ALGEMEEN Werkende breedte (mm) 915 bandbreedte = 1220 Toepassing Bandbreedte (mm) wandplaat horizontale montage 1220 Plaatdikte in mm * Max. lengte (mm) 0,63 0, Gewicht in kg/m² Min. lengte (mm) 5,94 7, UITVOERINGEN % perfo Trapeza Perfo 2 vlak (ø 5-12,5 mm) Perfo Kleuren 2 lijf (ø en 5-12,5 coatings mm) Colorissime Express Perfo 2 geheel (ø 5-12,5 mm) Perfo 2 vlak-neus (ø 5-12,5 mm) Perfo 3 vlak (ø 5-8,7 mm) Perfo 3 lijf (ø 5-8,7 mm) Perfo 3 geheel (ø 5-8,7 mm) Perfo 3 vlak-neus (ø 5-8,7 mm) Anti-condens

7 Profielbeplating Potdeksel Platine 29/255-4B/HB Nominale staaldikte (mm) 0.75 Gewicht (kg/m 2 ) 6.84 Werkende breedte (mm) 1020 Bandbreedte (mm) 1185 Max. lengte (mm) 6500 Min. lengte (mm) 1500 Trapeza Naturel, Edyxo, Authentic Dit profiel is uitsluitend uitvoerbaar in de coating Naturel (matte coating), Edyxo en Authentic. De coating Hairplus of Hairultra is op aanvraag mogelijk bij hoeveelheden > 500m 2. Oceane 30/210-5B/HB Nominale staaldikte (mm) 0.75 Gewicht (kg/m 2 ) 6.64 Werkende breedte (mm) 1050 Bandbreedte (mm) 1185 Max. lengte verticaal (mm) Max. lengte horizontaal (mm) 7500 Min. lengte (mm) Op aanvraag Gepotdekseld Werkende breedte: Oceane 50/200-5B/HB Nominale staaldikte (mm) 0.75 Gewicht (kg/m 2 ) 6.98 Werkende breedte (mm) 1000 Bandbreedte (mm) 1185 Max. lengte (mm) Min. lengte (mm) Op aanvraag Gepotdekseld 7

8 Profielbeplating Punt Isis 33/80-11B/HB Nominale staaldikte (mm) 0.63 Gewicht (kg/m 2 ) 6.86 Werkende breedte (mm) 880 Bandbreedte (mm) 1220 Max. lengte (mm) 5000 Min. lengte (mm) 750 Puntprofilering Informeer ook naar onze custom made puntprofiel mogelijkheden. Isis 55/120-7B/HB Nominale staaldikte (mm) 0.63 Gewicht (kg/m 2 ) 7.19 Werkende breedte (mm) 840 Bandbreedte (mm) 1220 Max. lengte (mm) 5000 Min. lengte (mm) 750 Puntprofilering Informeer ook naar onze custom made puntprofiel mogelijkheden. Isis 79/170-5B/HB Nominale staaldikte (mm) 0.63 Gewicht (kg/m 2 ) 7.11 Werkende breedte (mm) 850 Bandbreedte (mm) 1220 Max. lengte (mm) 5000 Min. lengte (mm) 750 Puntprofilering Informeer ook naar onze custom made puntprofiel mogelijkheden. 8

9 Profielbeplating Binnendozen Hacierba 90/500-1B Nominale staaldikte (mm) Gewicht (kg/m 2 ) Max. lengte (mm) Min. lengte (mm) 500 Werkende breedte (mm) 500 Bandbreedte (mm) 745 SV + interieur Hacierba 110/600-1B Hacierba 130/600-1B * Nominale staaldikte (mm) Gewicht (kg/m 2 ) Max. lengte ALGEMEEN (mm) bandbreed Min. lengte Toepassing (mm) binnendoos 500 Werkende breedte (mm) 600 Plaatdikte in mm * 0,70 Bandbreedte (mm) 915 0,75 0,88 1,00 Gewicht kg/m² 8,29 SV + interieur 8,88 10,42 11,84 UITVOERINGEN % perfo Perfo 2 vlak (ø 5-12,5 mm) 15 x x x x Perfo 2 lijf (ø 5-12,5 mm) Perfo 2 geheel (ø 5-12,5 mm) Perfo 2 vlak-neus (ø 5-12,5 mm) Perfo 3 vlak (ø 4-8,0 mm) 23 x x x x Perfo 3 lijf (ø 4-8,0 mm) Perfo 3 geheel (ø 4-8,0 mm) Nominale Perfo staaldikte 3 vlak-neus (mm) (ø 4-8,0 mm) Gewicht Anti-condens (kg/m 2 ) Max. lengte (mm) Roestvast staal Min. lengte ALGEMEEN (mm) 500 bandbr Werkende Wijzigingen, breedte in de (mm) technische specificaties en eigenschappen, voorbehouden. Toepassing binnendoos 600 Bandbreedte * andere (mm) diktes op aanvraag 953 Plaatdikte in mm * SV + interieur 0,75 0,88 1,00 Gewicht in kg/m² 9,23 10,82 12,30 UITVOERINGEN % p erfo Perfo 2 vlak (ø 5-12,5 mm) 15 x x x Perfo 2 lijf (ø 5-12,5 mm) Perfo 2 geheel (ø 5-12,5 mm) Perfo 2 vlak-neus (ø 5-12,5 mm) Hacierba 160/600-1B * De binnendozen kunnen tevens worden geperforeerd (15% ) * Op aanvraag beschikbaar. Perfo 3 vlak (ø 4-8,0 mm) 23 x x x Technische Perfo 3 kenmerken lijf (ø 4-8,0 mm) Perfo 3 geheel (ø 4-8,0 mm) Nominale staaldikte (mm) Perfo Gewicht (kg/m 2 3 vlak-neus ) (ø 4-8,0 mm) Max. lengte Anti-condens (mm) Min. lengte Roestvast (mm) staal 500 ALGEMEEN bandb Werkende breedte Maximale (mm) plaatlengte in mm (0,75) / (0,88) / (1,00) Toepassing binnendoos Bandbreedte (mm) 1000 Wijzigingen, in de technische specificaties en eigenschappen, voorbehouden. Kleuren en Plaatdikte coatings in mm * SV + interieur 0,75 0,88 1,00 * andere diktes op aanvraag Gewicht in kg/m² 9,37 10,99 12,49 UITVOERINGEN % perfo Perfo 2 vlak (ø 5-12,5 mm) 15 x x x Perfo 2 lijf (ø 5-12,5 mm) Perfo 2 geheel (ø 5-12,5 mm) Perfo 2 vlak-neus (ø 5-12,5 mm) Perfo 3 vlak (ø 4-8,0 mm) 23 x x x Perfo 3 lijf (ø 4-8,0 mm) 9

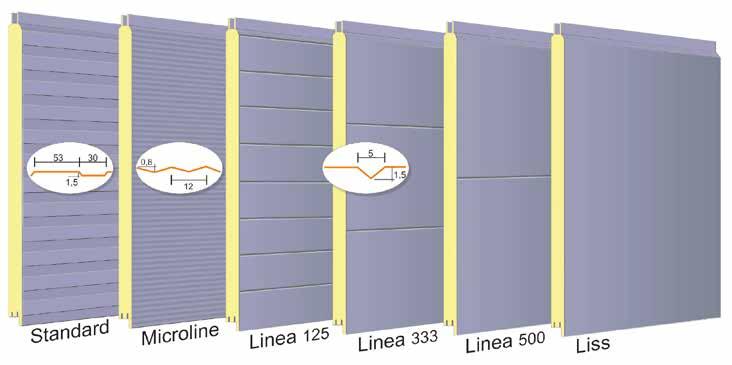

10 Sandwichpanelen wand blinde bevestiging Promisol S 1000 Nominale kerndikte (mm) Gewicht (kg/m 2 ) Dikte buitenplaat (mm) 0.63/0.45 Dikte binnenplaat (mm) 0.50 Werkende breedte (mm) 1000 Bandbreedte (mm) 1185 Max. lengte (mm) Min. lengte (mm) 200 Isolatiekern PIR-schuim Brandklasse BS2d0 10

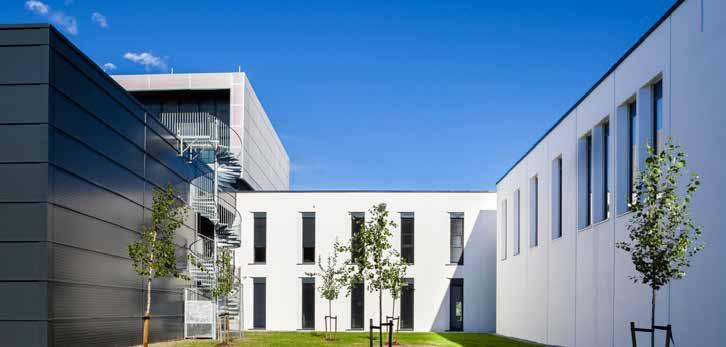

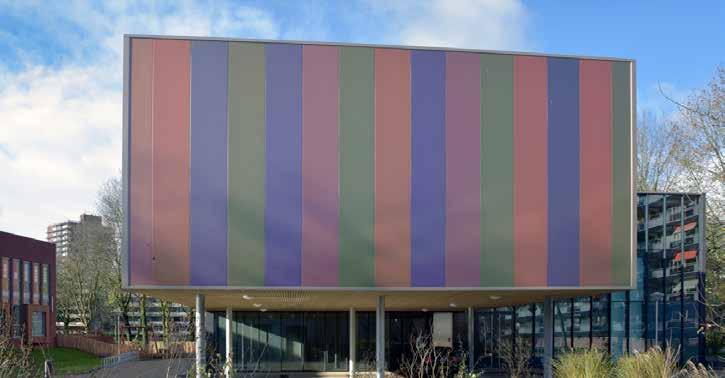

11 Arendal Fire Station Norway: LinkArkitektur MFS Zoetermeer Architect: Het Architectenbureau 11

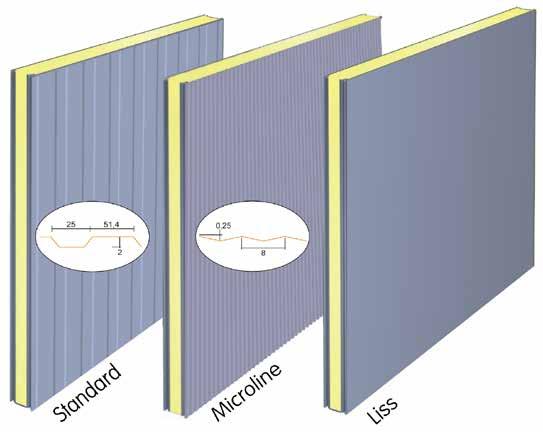

12 Sandwichpanelen wand zichtbare bevestiging Promisol V 1150 (V 1000)* Nominale kerndikte (mm) Gewicht (kg/m 2 ) Dikte buitenplaat (mm) 0,60 / 0,50 Dikte binnenplaat (mm) 0,50 Werkende breedte (mm) 1150 (1000) Bandbreedte (mm) 1250 Max. lengte (mm) Min. lengte (mm) 1500, korter op aanvraag Isolatiekern PIR-schuim / PUR-schuim Brandklasse BS2d0 / Cs3d0 V 1000 op aanvraag Werkende breedte: 1.150mm (1.000mm op aanvraag) 12

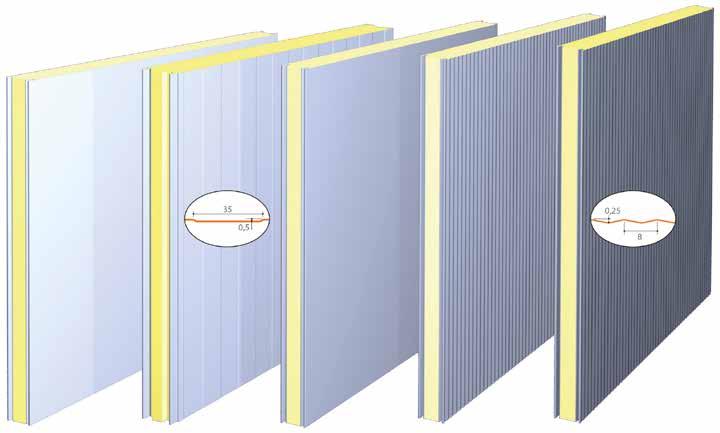

13 Koelcelpanelen zichtbare bevestiging Frigotherm Nominale kerndikte (mm) Gewicht (kg/m 2 ) Dikte buitenplaat (mm) 0,60 / 0,50 Dikte binnenplaat (mm) 0,50 Werkende breedte (mm) 1150 Bandbreedte (mm) 1250 Max. lengte (mm) Min. lengte (mm) 1500, korter op aanvraag Isolatiekern PIR-schuim / PUR-schuim Brandklasse BS2d0 / Cs3d0 13

14 Brandwerende sandwichpanelen wand (blinde en zichtbare bevestiging) Promistyl Fire 3506 B/HB Nominale kerndikte (mm) Gewicht (kg/m 2 ) Dikte buitenplaat (mm) 0.50 / 0.63 / 0.75 Dikte binnenplaat (mm) 0.50 / 0.63 Werkende breedte (mm) 1000 Bandbreedte (mm) 1160 Max. lengte (mm) Min. lengte (mm) 750 Isolatiekern Steenwol (tot 60 minuten brandwerend) Op aanvraag Op aanvraag kunnen wij u de betreffende testrapporten overhandigen. Verschillende profileringen mogelijk. 12 Blinde bevestiging Promistyl Fire 3003 B/HB UITVOERINGEN Nominale kerndikte (mm) Paneeldikte in mm 60,00 80,00 100,00 120,00 150,00 Gewicht (kg/m 2 ) Gewicht in kg/m² 15,50 17,70 19,20 21,20 24,30 Dikte buitenplaat (mm) 0.50 / 0.63 / 0.75 Rc-waarde in m²k/w Dikte binnenplaat (mm) 1,63 2,17 2,56 3, / ,84 Brandwerend (min.) vert./hor. Werkende breedte (mm) -/- -/- 60/- -/ /- Wijzigingen, in de technische specificaties en eigenschappen, voorbehouden. Bandbreedte (mm) 1065 Max. lengte (mm) Min. lengte (mm) 750 Isolatiekern ALGEMEEN Toepassing Dikte buitenplaat * Isolatiekern Akoestische vulling Dikte * / coating binnenplaat Schuimloos gedeelte Brandklasse Bijzonderheden verdekt bevestigd sandwichpaneel wand 0,63 mm steenwol, densiteit min. 100 kg/m³ 0,50 mm / Interieurcoating 912 * andere diktes op aanvraag / - aan test onderhevig, op aanvraag Steenwol (tot 180 minuten brandwerend) Op aanvraag Op aanvraag kunnen wij u de betreffende testrapporten overhandigen. Verschillende profileringen mogelijk. A2 (Eurobrandklasse) werkende breedtes van 600, 900 en 1200 mm op aanvraag LL-uitvoering als optie / vlakke uitvoering, op aanvraag Zichtbare bevestiging 14

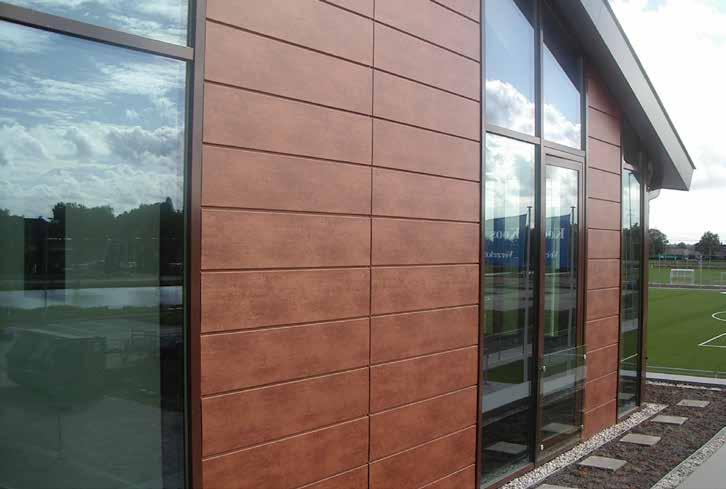

15 Modulaire gevelsystemen Dilettant Krimpen aan de Lek - Isofran Architect: LG architecten Isofran Nominale kerndikte (mm) 15 Gewicht (kg/m 2 ) 15 Dikte buitenplaat (mm) 0.75 Dikte binnenplaat (mm) 0.75 Min. breedte (mm) 250 Max. breedte (mm) 1160 Bandbreedte (mm) Variabel Max. lengte (mm) 6000 Min. lengte (mm) 500 Isolatiekern Celvormige kern 15

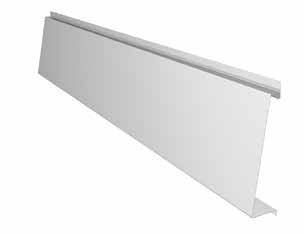

16 Exclusieve gevelsystemen Caïman Nominale staaldikte (mm) 0.75* Gewicht (kg/m 2 ) Variabel Max. lengte (mm) 1000 Max. hoogte (mm) 800 Schubbeneffect Blind * Overige staaldiktes op aanvraag. Gascogne Nominale staaldikte (mm) 1.00 Gewicht (kg/m 2 ) Werkende breedte (mm) 300 Totale breedte (mm) 340 Max. lengte (mm) 5000 Min. lengte (mm) 1000 Gepotdekseld effect Blind 16

17 Cassettesystemen Coques MD Nominale staaldikte (mm) Gewicht (kg/m 2 ) Variabel Max. lengte (mm) 3000 Vlak, cassettegevel Blind Cassettes BS Nominale staaldikte (mm) Gewicht (kg/m 2 ) Variabel Max. lengte (mm) 3000 Vlak, cassettegevel 17

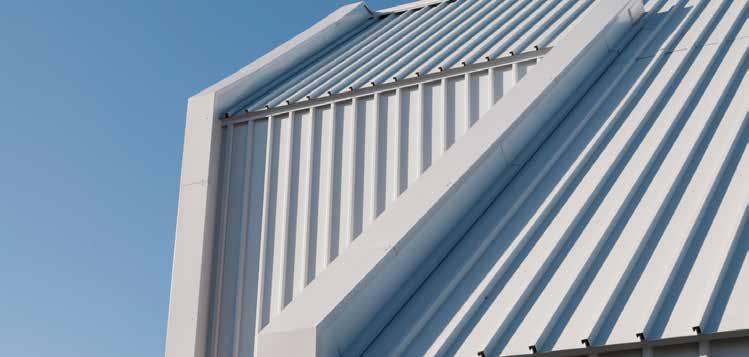

18 Daken Sporthal Kernhem : Strategie Architecten 18

19 Kouddakplaten Golf Frequence 17/76-14T Nominale staaldikte (mm) Gewicht (kg/m 2 ) Werkende breedte (mm) 1064 Bandbreedte (mm) 1220 Max. lengte (mm) 8000 Min. lengte (mm) 200 Sinusprofilering Colorissime Express Frequence 18/76-13T Nominale staaldikte (mm) Gewicht (kg/m 2 ) Werkende breedte (mm) 912 Bandbreedte (mm) 1185 Max. lengte (mm) Min. lengte (mm) Op aanvraag Sinusprofilering Frequence 25/115-9T ALGEMEEN bandbreedte = 1185 Toepassing kouddakplaat Plaatdikte Nominale mm * staaldikte (mm) 0, ,75 Gewicht in Gewicht kg/m² (kg/m 2 ) 6, ,65 Werkende breedte (mm) 920 UITVOERINGEN % perfo Bandbreedte (mm) 1185 Perfo 2 vlak (ø 5-12,5 mm) Max. lengte (mm) Perfo 2 lijf Min. (ø 5-12,5 lengte mm) (mm) Op aanvraag Perfo 2 geheel (ø 5-12,5 mm) Sinusprofilering Perfo 2 vlak-neus (ø 5-12,5 mm) Perfo 3 vlak (ø 5-8,7 mm) Perfo 3 lijf (ø 5-8,7 mm) Perfo 3 geheel (ø 5-8,7 mm) Perfo 3 vlak-neus (ø 5-8,7 mm) Anti-condens x x Roestvast staal Wijzigingen, in de technische specificaties en eigenschappen, voorbehouden. * andere diktes op aanvraag 19

20 Kouddakplaten Golf Frequence 43/180-5T Nominale staaldikte (mm) 0.75 Gewicht (kg/m 2 ) 7.75 Werkende breedte (mm) 900 Bandbreedte (mm) 1185 Max. lengte (mm) Min. lengte (mm) Op aanvraag Sinusprofilering Frequence 46/150-6T Nominale staaldikte (mm) Gewicht (kg/m 2 ) Werkende breedte (mm) 900 Bandbreedte (mm) 1220 Max. lengte (mm) Min. lengte (mm) 200 Sinusprofilering Colorissime Express ALGEMEEN bandbreedte = 1220 Toepassing wandplaat horizontale montage Plaatdikte in mm * 0,63 0,75 Gewicht in kg/m² 5,52 6,57 20 UITVOERINGEN Perfo 2 vlak (ø 5-12,5 mm) Perfo 2 lijf (ø 5-12,5 mm) Perfo 2 geheel (ø 5-12,5 mm) Perfo 2 vlak-neus (ø 5-12,5 mm) Perfo 3 vlak (ø 5-8,7 mm) Perfo 3 lijf (ø 5-8,7 mm) Perfo 3 geheel (ø 5-8,7 mm) Perfo 3 vlak-neus (ø 5-8,7 mm) Anti-condens Roestvast staal % perfo

21 Kouddakplaten Trapezium Hacierco 37/250-4T Nominale staaldikte (mm) Gewicht (kg/m 2 ) Werkende breedte (mm) 1000 Bandbreedte (mm) 1220 Max. lengte (mm) Min. lengte (mm) 200 Trapezium Colorissime Express Hacierco 39/333-3T Nominale staaldikte (mm) Gewicht (kg/m 2 ) Werkende breedte (mm) 1000 Bandbreedte (mm) 1220 Max. lengte (mm) Min. lengte (mm) 200 Trapezium Colorissme Express Authentique 58/500-2T ALGEMEEN bandbreedte = 1220 Toepassing kouddakplaat Plaatdikte in Nominale mm * staaldikte (mm) 0,63 0, Gewicht (kg/m 2 ) 7.65 Gewicht in kg/m² 6,15 7,32 Werkende breedte (mm) 1000 UITVOERINGEN Bandbreedte (mm) % perfo 1300 Perfo 2 vlak Max. (ø 5-12,5 lengte mm) (mm) Perfo 2 lijf (ø Min. 5-12,5 lengte mm) (mm) Op aanvraag Trapezium Perfo 2 geheel (ø 5-12,5 mm) Perfo 2 vlak-neus Kleuren (ø 5-12,5 en coatings mm) Perfo 3 vlak (ø 5-8,7 mm) Perfo 3 lijf (ø 5-8,7 mm) Perfo 3 geheel (ø 5-8,7 mm) Perfo 3 vlak-neus (ø 5-8,7 mm) Anti-condens x x Roestvast staal Wijzigingen, in de technische specificaties en eigenschappen, voorbehouden. * andere diktes op aanvraag ALGEMEEN bandbreedte =

22 Warmdakplaten Hacierco 106/250-3T Nominale staaldikte (mm) Gewicht (kg/m 2 ) Werkende breedte (mm) 750 Bandbreedte (mm) 1240 Max. lengte (mm) Min. lengte (mm) 1250 Trapezium Perforatiegraad (%) 15-23% tot 1,25mm SV + interieur * Overige kleuren en coatings op aanvraag mogelijk Hacierco 135/310-3T Nominale staaldikte (mm) Gewicht (kg/m 2 ) Werkende breedte (mm) 930 Bandbreedte (mm) 1500 Max. lengte (mm) Min. lengte (mm) 1250 Trapezium Perforatiegraad (%) 15-23% tot 1,25mm SV + interieur * Overige kleuren en coatings op aanvraag mogelijk 22 Hacierco 153/280-3T Nominale staaldikte (mm) Gewicht ALGEMEEN (kg/m 2 ) bandbreedte = Werkende Toepassing breedte (mm) warmdakplaat 840 Bandbreedte (mm) 1500 Plaatdikte in mm * 0,70 Max. lengte (mm) ,75 0,88 1,00 1,25 Min. Gewicht lengte (mm) in kg/m² 8, ,50 11,14 12,66 15,83 UITVOERINGEN % perfo Trapezium Perfo 2 vlak (ø 5-12,5 mm) Perforatiegraad (%) 15-23% tot 1,25mm Perfo 2 lijf (ø 5-12,5 mm) 15 x x SV + interieur Perfo 2 geheel * Overige kleuren en (ø 5-12,5 mm) coatings op aanvraag mogelijk x x x Perfo 2 vlak-neus (ø 5-12,5 mm) Perfo 3 vlak (ø 4-8,0 mm) Perfo 3 lijf (ø 4-8,0 mm) 23 x x x x x Perfo 3 geheel (ø 4-8,0 mm) Perfo 3 vlak-neus (ø 4-8,0 mm) Anti-condens Roestvast staal Wijzigingen, in de technische specificaties en eigenschappen, voorbehouden. * andere diktes op aanvraag

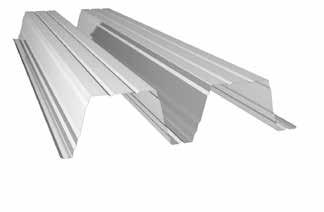

23 Warmdakplaten Hacierco 158R/250-3T (165 hoog) Nominale staaldikte (mm) Gewicht (kg/m 2 ) Werkende breedte (mm) 750 Bandbreedte (mm) 1500 Max. lengte (mm) ** Min. lengte (mm) 3100 Trapezium Perforatiegraad (%) 15-23% tot 1,25mm SV + interieur * Overige kleuren en coatings op aanvraag mogelijk ** Op aanvraag max. lengte 24000mm mogelijk Hacierco 200/420-2T Nominale staaldikte (mm) Gewicht (kg/m 2 ) Werkende breedte (mm) 840 Bandbreedte (mm) 1500 Max. lengte (mm) Min. lengte (mm) 1250 Trapezium Perforatiegraad (%) 15-23% tot 1,25mm SV + interieur * Overige kleuren en coatings op aanvraag mogelijk Pakketten <5000mm draaien niet mogelijk 23

24 Sandwichpanelen dak zichtbare bevestiging Ondatherm 1001 TS Nominale kerndikte (mm) 30* Gewicht (kg/m 2 ) Dikte buitenplaat (mm) 0.45/0.63 Dikte binnenplaat (mm) 0.63/0.50/0.45 Werkende breedte (mm) 1000 Bandbreedte (mm) 1185 Max. lengte (mm) CB rechts CB links Min. lengte (mm) 200mm (toeslag) Isolatiekern PIR Colorissme Express Ontschuiming (mm) 80, 100, 150, 200 >15500mm octopus verpakt 140mm en 160mm op aanvraag leverbaar Ondatherm Sinus / ECO Nominale kerndikte (mm) 30/70 40/80 60/100 80/120** Gewicht (kg/m 2 ) Dikte buitenplaat (mm) 0.50 Dikte binnenplaat (mm) 0.40 interieurcoating 912. Opties: Hairfarm Ral 9002, aluminiumfolie (0,05) Werkende breedte (mm) 1000 Bandbreedte (mm) 1220 Max. lengte (mm) 16000* Min. lengte (mm) 500 Isolatiekern PUR (ECO) / PIR brandklasse B (m.u.v. ECO) Hairplus Ral 7016, Runik 8916, Keyron Ral 7016 Ontschuiming (mm) 50, 100, 150, 200, 300 * Opmerking staal / staal wordt octopus verpakt. Ondatherm Sinus ECO heeft een standaard verpakking. ** Geldt niet voor Ondatherm Sinus ECO, enkel in 30, 40 en 60mm leverbaar. 24

25 Sandwichpanelen dak zichtbare bevestiging Ondatherm 1001 TS ECO Nominale kerndikte (mm) Gewicht (kg/m 2 ) ALGEMEEN Dikte buitenplaat (mm) 0.63 Toepassing zichtbaar bevestigd sandwichpaneel dak Dikte binnenplaat (mm) 0.05 Dikte buitenplaat * 0,63 mm Werkende breedte (mm) 1000 Isolatiekern Bandbreedte (mm) polyurethaanschuim (PUR), 1185 CFK-vrij, densiteit minimaal 40 kg/m³ Akoestische Max. vulling lengte (mm) Dikte * / coating Min. lengte binnenplaat (mm) 0,50 mm / Interieurcoating 1000, korter op 912 aanvraag Schuimloos Isolatiekern gedeelte 100, 200 of 300 PUR mm of PIR op aanvraag Arval Colorissme Brandklasse B (Eurobrandklasse) Ontschuiming (mm) 80, 100, 150, 200, 300 ook leverbaar met isolatiekern van polyisocyanuraat (PIR) ** Bijzonderheden Brandwerend sandwichpaneel dak Ondafire 3005T UITVOERINGEN Paneeldikte (d) in mm 30,00 40,00 50,00 60,00 80,00 100,00 Gewicht in kg/m² 12,50 12,90 13,30 13,70 14,50 15,30 Rc-waarde in m²k/w 1,30 1,75 2,21 2,68 3,53 4,38 Brandwerend (min.) Wijzigingen, in de technische specificaties en eigenschappen, voorbehouden. * andere diktes op aanvraag / ** technische gegevens op aanvraag Nominale kerndikte (mm) Gewicht (kg/m 2 ) Dikte buitenplaat (mm) 0.45 Dikte binnenplaat (mm) Werkende breedte (mm) 1000 Bandbreedte (mm) 1185 Max. lengte (mm) Min. lengte (mm) 750 Isolatiekern Steenwol tot 90 minuten brandwerend Colorissime Express Ontschuiming (mm) <2000mm niet mogelijk verplicht CB vanaf 2000mm 25

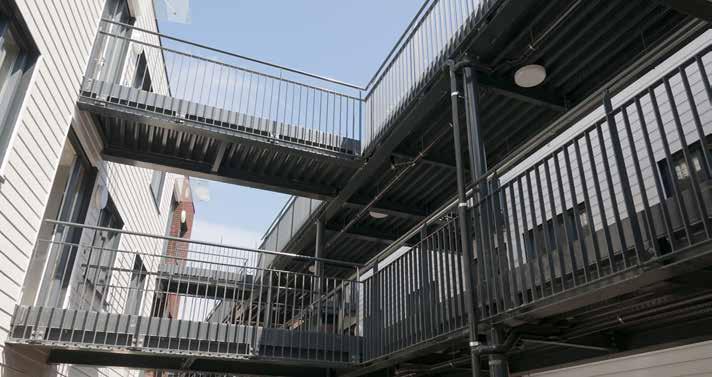

26 Vloeren Woonzorgcomplex Borrendamme Zierikzee - Cofraplus 77 Architect: Rothuizen van Doorn t Hooft Architecten 26 Parkeergarage Fitland Mill - Cofraplus 220 Architect: Adviesburo Ad Wouters

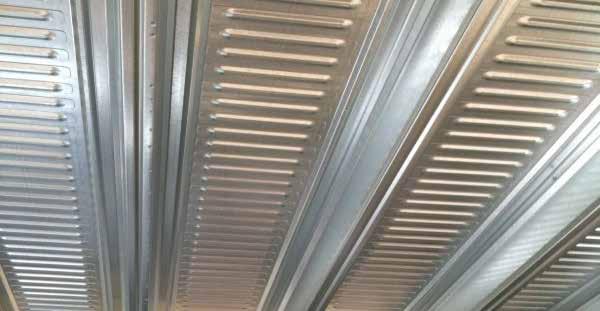

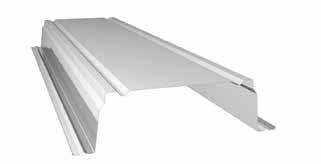

27 Staalplaat - betonvloeren Cofraplus 60 Nominale staaldikte (mm) Gewicht (kg/m 2 ) Werkende breedte (mm) 1035 Bandbreedte (mm) 1500 Max. lengte (mm) Min. lengte (mm) 500 Trapezium met dimpels Brandwerendheid Afhankelijk van wapening en vloerdikte * Overige kleuren en coatings op aanvraag mogelijk Cofraplus 77 Nominale staaldikte (mm) Gewicht (kg/m 2 ) Werkende breedte (mm) 768 Totale breedte (mm) 822 Bandbreedte (mm) 1240 Max. lengte (mm) Min. lengte (mm) 1250 Trapezium met dimpels Brandwerendheid * Overige kleuren en coatings op aanvraag mogelijk Afhankelijk van wapening en vloerdikte SV + interieur Cofraplus 220 Nominale staaldikte (mm) Gewicht (kg/m 2 ) Werkende breedte (mm) 750 Totale breedte (mm) Bandbreedte (mm) 1250 Max. lengte (mm) 9000 Min. lengte (mm) 2000 Trapezium met dimpels Brandwerendheid * Overige kleuren en coatings op aanvraag mogelijk Afhankelijk van wapening en vloerdikte Colorissime Express De maximale overspanning van onze staalplaat-betonvloeren wordt bepaald op basis van een overspanningstabel en / of een berekening. Neemt u hiervoor vrijblijvend contact op met één van onze technische adviseurs. 27

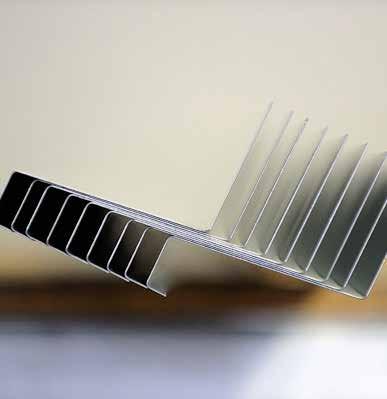

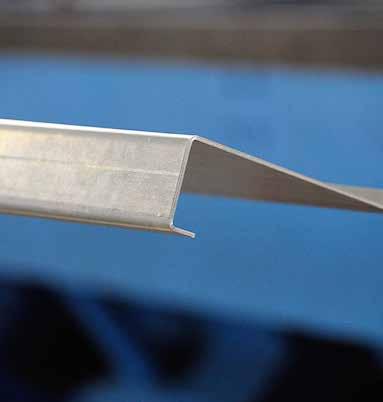

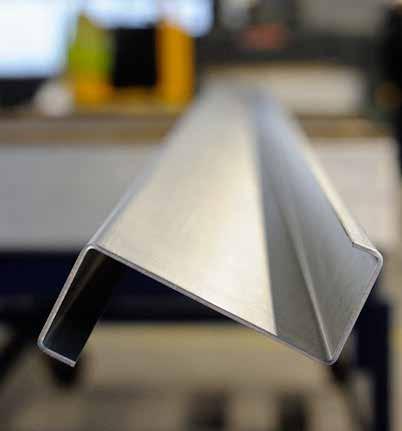

28 Zetwerk Z-profiel Lekdorpel Lekdorpels U-profielen 28

29 Voorbeelden van zetwerk Standaard nokstuk Getand nokstuk Standaard dakkap Getande dakkap Windveer Buitenhoek Binnenhoek Lekdorpel Z-profiel U-profiel Omega-profiel Neem voor overig zetwerk oplossingen s.v.p. contact met ons op. 29

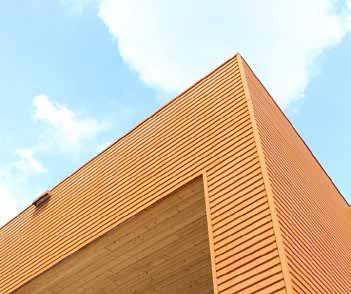

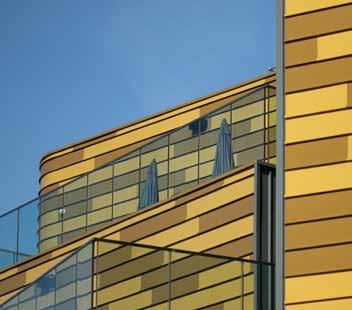

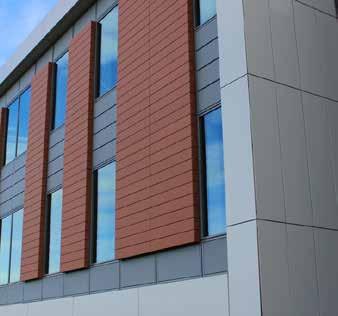

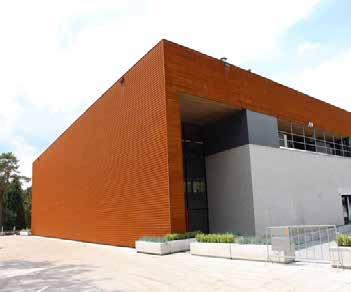

30 Referenties KNVB Sportmedisch Centrum Zeist Architect: GAJ I VBW Architecten Arnhem PRA Health Sciences Groningen - Custom made plankprofiel Architect: Grunstra Architecten Bolsward 30

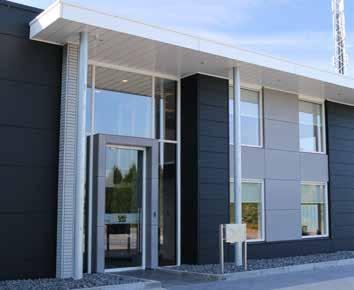

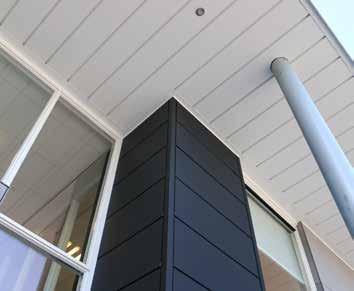

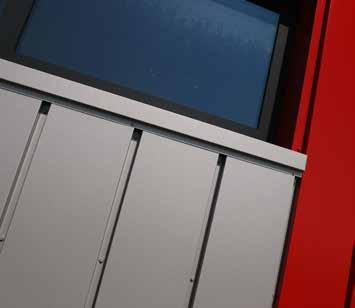

31 Referenties VB Trailerbouw Bedum Ontwerp: ArcelorMittal Total Den Helder 31

32 ArcelorMittal Construction Nederland BV Biezenwei MB Tiel Postbus HB Tiel T: +31 (0) F: +31 (0) E: info.amcn@arcelormittal.com I: Volg ons: YouTube: amcnarval ArcelorMittal Construction past een strategie toe van constante ontwikkeling. ArcelorMittal Construction behoudt zich het recht voor aanpassingen aan te brengen aan haar producten of aan de inhoud van deze documentatie zonder voorafgaande kennisgeving. Hoewel deze catalogus werd opgemaakt met uiterste zorg, dienen wij de aandacht te vestigen op het feit dat wij niet aansprakelijk gesteld kunnen worden voor eventuele fouten die deze informatie zou kunnen bevatten, net als schade die voort kan komen uit eventuele misinterpretatie van de inhoud. Alle rechten voorbehouden. Geen enkel deel uit deze documentatie mag gereproduceerd worden, onder welke vorm of op welke wijze dan ook, zonder voorafgaand schriftelijke toestemming van ArcelorMittal Construction. November 2016
