1 I-väggen mottagare RTS för belysning Installationsmanual Artikelnummer

2 I-väggen mottagare RTS för belysning Fjärrstyrning av belysning. Med hjälp av belysning i-väggen mottagare RTS kan du fjärrstyra belysningen (P<500W för halogenlampor eller P<60W för kompaktlysrör/lysdiod) genom att använda en sändare från Somfy RTS sortiment. Produktfördelar n Perfekt för en renovering n Kan monteras i installationsdosan bakom omkopplaren n Den befintliga knappen bevaras n Gruppvis eller central styrning med hjälp av RTS sändare eller RTS klockan n Passar in med knappar som är 50 mm djup n Lämplig för användning inomhus - 2 -

kompaktlysrör/lysdiod) genom att använda en sändare från Somfy RTS sortiment.

3 Inhoudsopgave Pagina INSTALLATION 4 Kompatibla sändare (max 12) 4 Översikt 4 Elledningar 4 PROGRAMMERING 5 Programmering av en ny sändare 5 Ta bort en sändare 5 Återställning av programmering 5 Radiostyrning 5 TEKNISKA DETALJER 6 MÅTTEN 6-3 -

av en ny sändare 5 Ta bort en sändare 5 Återställning av

4 Veiligheid Veiligheidswaarschuwing n Somfy Nederland B.V. adviseert ten zeerste de installatie van dit product te laten uitvoeren door een erkend installateur n Houdt rekening met de geldende nationlae en/of lokale regelgeving m.b.t. de installatie van dit product. n Voordat begonnen wordt met de installatie, dient u eerst de spanning uit te schakelen. n Alleen binnenshuis te monteren en gebruiken (IP20). n Product is gevoelig voor schokken en vallen

5 Installatie Kompatibla sändare (max 12) Belysning i väggen för mottagare RTS är kompatibel med alla Somfy RTS-sändare. Se manualen för sändaren för mer information. Översikt Utrustningen som ska monteras inne i en omkopplare eller kopplingsdosa. Ø60 juiste plaatje zoeken?! 50 Elledningar 230 V 3 x 2,5mm 2 Module RTS voor o.a. verlichting N L Elektrisch apparaat b.v. (buiten)lamp Slå först av huvudströmbrytaren. n Huvudkontakten ska matcha den angivna spänningen: 240V~50/60 Hz eller 120V~60 Hz. n Var uppmärksam på de neutrala och fasledarna. Att vända på dessa kan elektrifiera brytaren. n När installationen är klar bör ledningarna inte ligga och dra på klämmorna. n Vi rekommenderar att du använder ett verktyg som hjälper dig att låsa fast bindklamrarna vid installation av elledningar. A: Om inga trådbundna styrenheter är anslutna till mikro-mottagaren ansluter trådarna 5, 6 och 7 med en klämkontakt. Skydda mottagaren med hjälp av en isoleringsplatta. B: Kabeldragning för en tryckknapp. C: Kabeldragning för en omkastare

v. (buiten)lamp Slå först av huvudströmbrytaren. n Huvudkontakten ska matcha den angivna spänningen: 240V~50/60 Hz eller 120V~60 Hz. n Var uppmärksam på de neutrala och fasledarna.

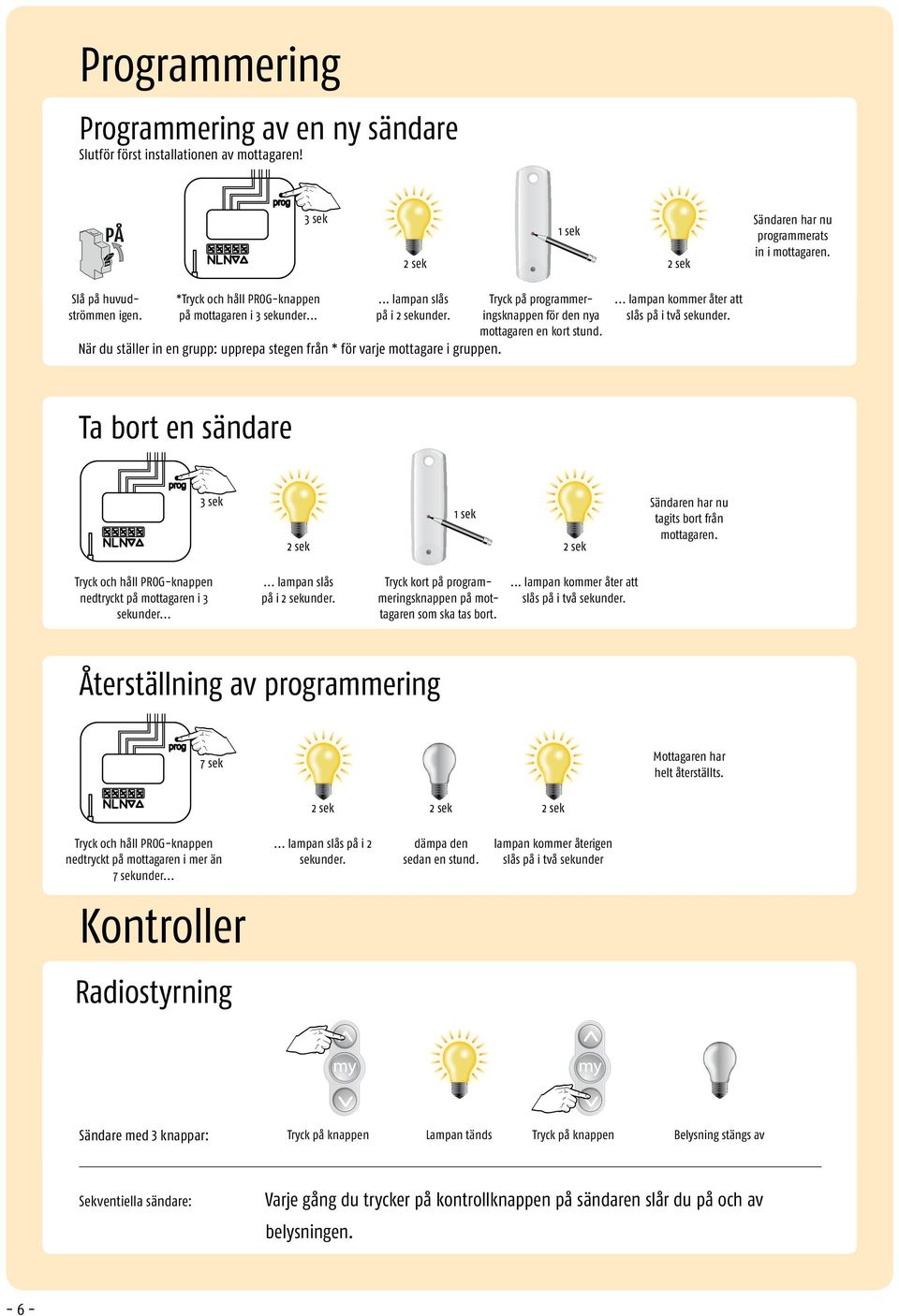

6 Programmering Programmering av en ny sändare Slutför först installationen av mottagaren! OFF 2 sec. PÅ Slå på huvudströmmen igen. 10 sec. 3 sek OFF 2 sec. *Tryck och håll PROG-knappen på mottagaren i 3 sekunder... PÅ... lampan slås på i under. När du ställer in en grupp: upprepa stegen från * för varje mottagare i gruppen. 1 sek a Tryck på programmeringsknappen för den nya mottagaren en kort stund. PROG.... lampan kommer åter att slås på i två sekunder. Sändaren har nu programmerats in i mottagaren. Ta bort en sändare 3 sek 1 sek Sändaren har nu tagits bort från mottagaren. Tryck och håll PROG-knappen nedtryckt på mottagaren i 3 sekunder lampan slås på i under. Tryck kort på programmeringsknappen på mottagaren som ska tas bort.... lampan kommer åter att slås på i två sekunder. Återställning av programmering 7 sek Mottagaren har helt återställts. Tryck och håll PROG-knappen nedtryckt på mottagaren i mer än 7 sekunder lampan slås på i 2 sekunder. dämpa den sedan en stund. lampan kommer återigen slås på i två sekunder Kontroller Radiostyrning Sändare med 3 knappar: Tryck på knappen Lampan tänds Tryck på knappen Belysning stängs av Sekventiella sändare: Varje gång du trycker på kontrollknappen på sändaren slår du på och av belysningen

1 sek a Tryck på programmeringsknappen för den nya mottagaren en kort stund. PROG.... lampan kommer åter att slås på i två sekunder. Sändaren har nu programmerats in i mottagaren.

7 Technische gegevens Matningsspänning Förbrukning i viloläge Max belastning Indikationsskydd Förvaringstemperatur Driftstemperatur Sändarfrekvens 230 V ~ 50 Hz 0,5 W 500 W för halogenlampor eller 60 W för LED och CFL (energibesparing) lampor. IP20 när installationsguiden följs. Endast lämplig för inomhusbruk (skyddad mot fasta partiklar > 12 mm, inget skydd mot vätskor). Denna produkt är inte konstruerad för att tåla stötar och droppande vätskor. -30 C +70 C -20 C +55 C 433,42 MHz Max antal sändare 12 Max operativ höjd Måtten 2000 meter 19 mm 41 mm 45 mm Måtten (mm) 41 x 45 x

Endast lämplig för inomhusbruk (skyddad mot fasta partiklar > 12 mm, inget skydd mot vätskor).

8 Somfy Nordic AB Somfy BV - Postbus 163, 2130 AD Hoofddorp
