1 Kompletterande fakta 1. Allmänt Denna information syftar till att ge en vägledning för rätt val av generator och batterier. Strömförbrukningen i fordonet ökar ständigt och för att kunna behålla en fortsatt hög driftsäkerhet och startförmåga är det ytterst viktigt att ha en generator och batterier som motsvarar användningen av fordonet. Den allmänna rekommendationen för generatorn är att alltid ha en överkapacitet på ca 20A i förhållande till strömförbrukningen under normala förhållanden. För att undvika urladdning av batterierna vid tomgångskörning är det viktigt att komma ihåg att kontrollera generatorströmmen vid tomgångskörning. Generator Underhållsfritt batteri Standardbatteri

2 Kompletterande fakta 2. Komponentdata 2.1 Generatorer Generatorkapacitet Utström vid tomgång 1 / normal körning Max. uteffekt vid tomgång 1 /normal körning Vikt (kg) Motor Säljkod 28V / 80A 50A / 80A 1400W / 2240W 7.3 D13/D16C 24ALT-HB 2 28V / 90A 55A / 90A 1540W / 2520W 7.4 D11 24ALT-HB 3 28V / 110A 67A / 110A 1876W / 3080W 7.4 D11 24ALT-XB 28V / 110A 68A / 110A 1904W / 3080W 7.8 D13/D16C 24ALT-XB 28V / 130A 73A / 130A 2044W / 3640W 7.5 D11 24AL120B 28V / 120A 82A / 120A 2296W / 3360W 8.4 D13/ D16E/G 24AL120B 28V / 150A 84A / 150A 2352W / 4200W 9.1 D13/D16 24AL150B 28V / 100A 46A / 100A 1288W / 2800W 7.4 D7 24ALT-XB 28V / 120A 50A / 120A 1400W / 3360W 7.5 D7 24AL120B 1 Tomgång=2300 rpm (generatorhastighet) 1 Endast Euro 3-motorer och Euro 4 EGR-motorer 2 Endast Euro 3-motorer Egenskaper och fördelar Möjliggör hög elförbrukning. Snabb laddning av batterier minskar behovet av tomgångskörning. Långa livslängder SWE Version 07 2 (10)

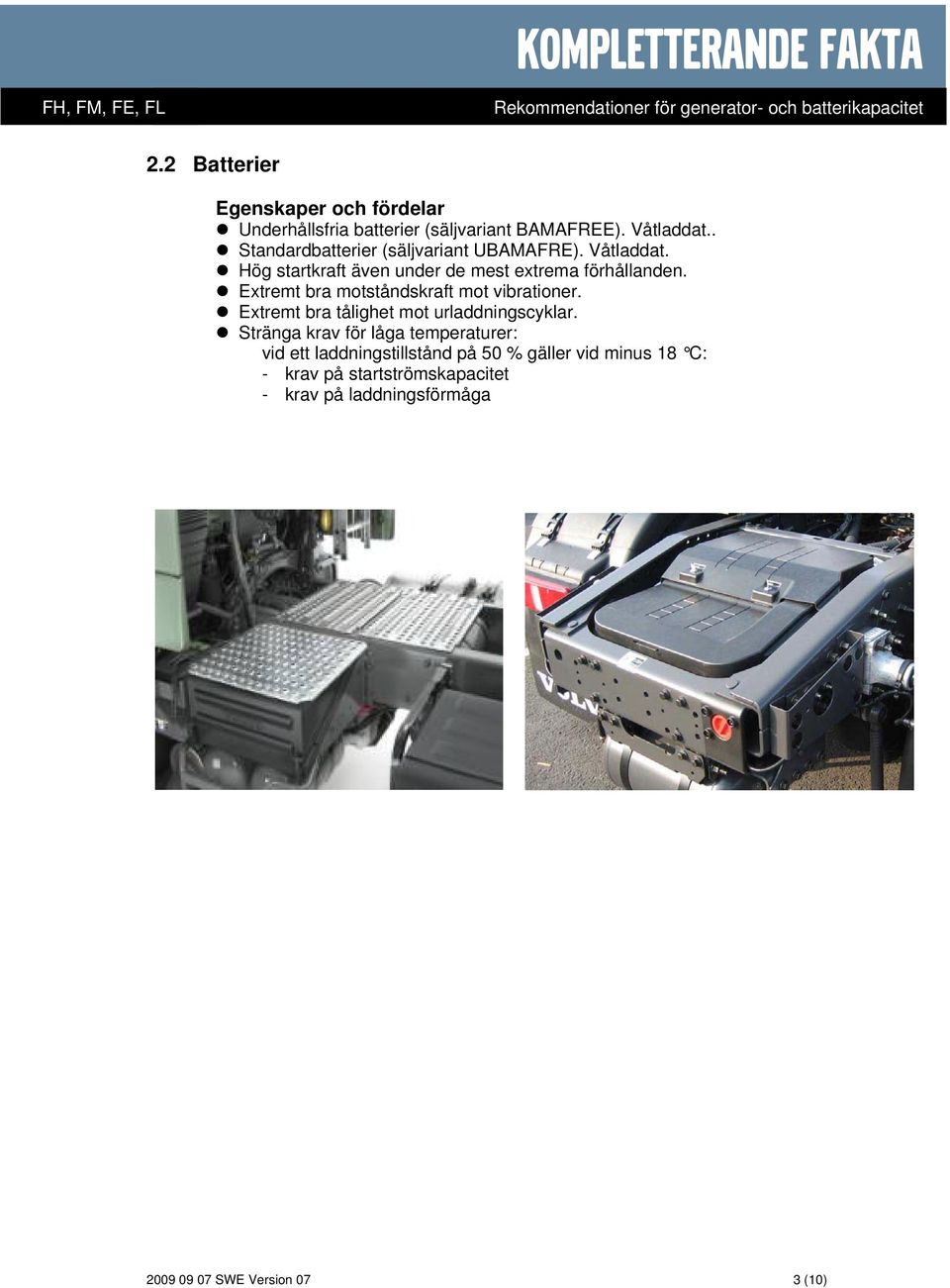

3 Kompletterande fakta 2.2 Batterier Egenskaper och fördelar Underhållsfria batterier (säljvariant BAMAFREE). Våtladdat.. Standardbatterier (säljvariant UBAMAFRE). Våtladdat. Hög startkraft även under de mest extrema förhållanden. Extremt bra motståndskraft mot vibrationer. Extremt bra tålighet mot urladdningscyklar. Stränga krav för låga temperaturer: vid ett laddningstillstånd på 50 % gäller vid minus 18 C: - krav på startströmskapacitet - krav på laddningsförmåga SWE Version 07 3 (10)

4 2.2.1 Underhållsfria batterier Batteri kapacitet Utström (kallstartförmåga) vid 18 C Vikt (kg) Motor Säljvariant 140Ah 800A 76 D7 2BATT Ah 1000A 91 D7 / D11 / D13 2BATT Ah 1150A 120 D7 1 / D11 / D13 / D16 2BATT225 1 Only FE Egenskaper och fördelar Pb/Ca batterier med Ag adderad till anoden. Helt underhållsfritt. Extremt låg vattenförbrukning. Extremt låg självurladdning. Hög startkraft/låg rostbenägenhet.. 15 månaders lagringstid (om fullt laddat och frånkopplat). Ingen syraavlagring. Enkelt handhavande. Lock med centralavgasning. Komprimerade elektrodplattor (behållare med T-ribbor). Fastsättning av elektrodplattor med varmt smält klister. Behållare med syrakanal för att förhindra syraavlagring SWE Version 07 4 (10)

5 2.2.2 Standardbatterier Batterikapacitet Utström (kallstartförmåga) vid 18 C Vikt (kg) Motor Säljkod 140Ah 800A 76 D7 / D11 2BATT Ah 1150A 88 D13 1 2BATT Ah 1000A 91 D7 / D11 / D13 2BATT Ah 1150A 120 D7 2 / D11 / D13 / D16 2BATT225 1 Endast Indien 2 Endast FE Egenskaper och fördelar Pb/Ca batterier. Lätt handhavande. Låg vattenförbrukning. Låg självurladdning. Hög startkraft/låg rostbenägenhet. 10 månaders lagringstid (om fullt laddat och frånkopplat). Pluggar med stödkonstruktion för att förhindra syraläckage. Komprimerade elektrodplattor (behållare med T-ribbor). Fastsättning av elektrodplattor med varmt smält klister. Dekaler motståndskraftiga mot syra, olja, diesel och hög temperatur SWE Version 07 5 (10)

6 3. Grundrekommendationer för generator och batteri, de viktigaste användningsområdena. (OBS! Se Komponentdata ovan för motortillhörighet. Batterirekommendationer i tabellerna nedan gäller både underhållsfria batterier och standardbatterier.) 3.1 Anläggningsfordon FH / FM / FE Förhållanden Generator Batteri Dagsljus, inga stora strömförbrukare används 80A / 90A 140Ah Dagsljus, normala förhållanden, inga stora strömförbrukare används 80A / 90A 140Ah Dagsljus och mörker, normala förhållanden 100A / 110A 170Ah Frekvent användning av stora strömförbrukare (t.ex. boggilyft) i kombination med kort körsträcka Frekvent användning av boggilyft och mycket tomgångskörning i kombination med kort körsträcka 100A / 110A 120A 225Ah 225Ah Användning av ett flertal stora strömförbrukare 150A 225Ah 3.2 Distributionsfordon FM / FE / FL Förhållanden Generator Batteri Dagsljus och mörker, normala förhållanden 80A / 90A 140Ah Frekvent användning av bakgavellyft i kombination med kort körsträcka Frekvent användning av bakgavellyft och mycket tomgångskörning i kombination med kort körsträcka 100A / 110A 120A 170Ah 225Ah Användning av ett flertal stora strömförbrukare 150A 225Ah SWE Version 07 6 (10)

7 Kompletterande fakta 3.3 Fordon för regionala transporter FH/FM/FE Förhållanden Generator Batteri Dagsljus, inga stora strömförbrukare används 80A / 90A 140Ah Dagsljus, normala förhållanden 80A / 90A 170Ah Dagsljus och mörker, normala förhållanden 100A / 110A 170Ah Parkeringsvärmare i kombination med flera stopp för att leverera varor 100A / 110A 225Ah Parkeringsvärmare i kombination med många stora strömförbrukare 120A 225Ah Användning av ett flertal stora strömförbrukare 150A 225Ah 3.4 Fordon för fjärrtransporter FH Förhållanden Generator Batteri Dagsljus, inga stora strömförbrukare används 80A 170Ah Dagsljus, normala förhållanden 80A 170Ah Dagsljus och mörker, normala förhållanden 110A 225Ah Parkeringsvärmare i kombination med många stora strömförbrukare 120A 225Ah Användning av ett flertal stora strömförbrukare 150A 225Ah SWE Version 07 7 (10)

8 3.5 Timmerfordon FH Förhållanden Generator Batteri Dagsljus, normala förhållanden 80A 170Ah Dagsljus och mörker, normala förhållanden 120A 170Ah Parkeringsvärmare i kombination med kort körsträcka 120A 225Ah Parkeringsvärmare i kombination med många stora strömförbrukare 120A 225Ah Användning av ett flertal stora strömförbrukare 150Ah 225Ah SWE Version 07 8 (10)

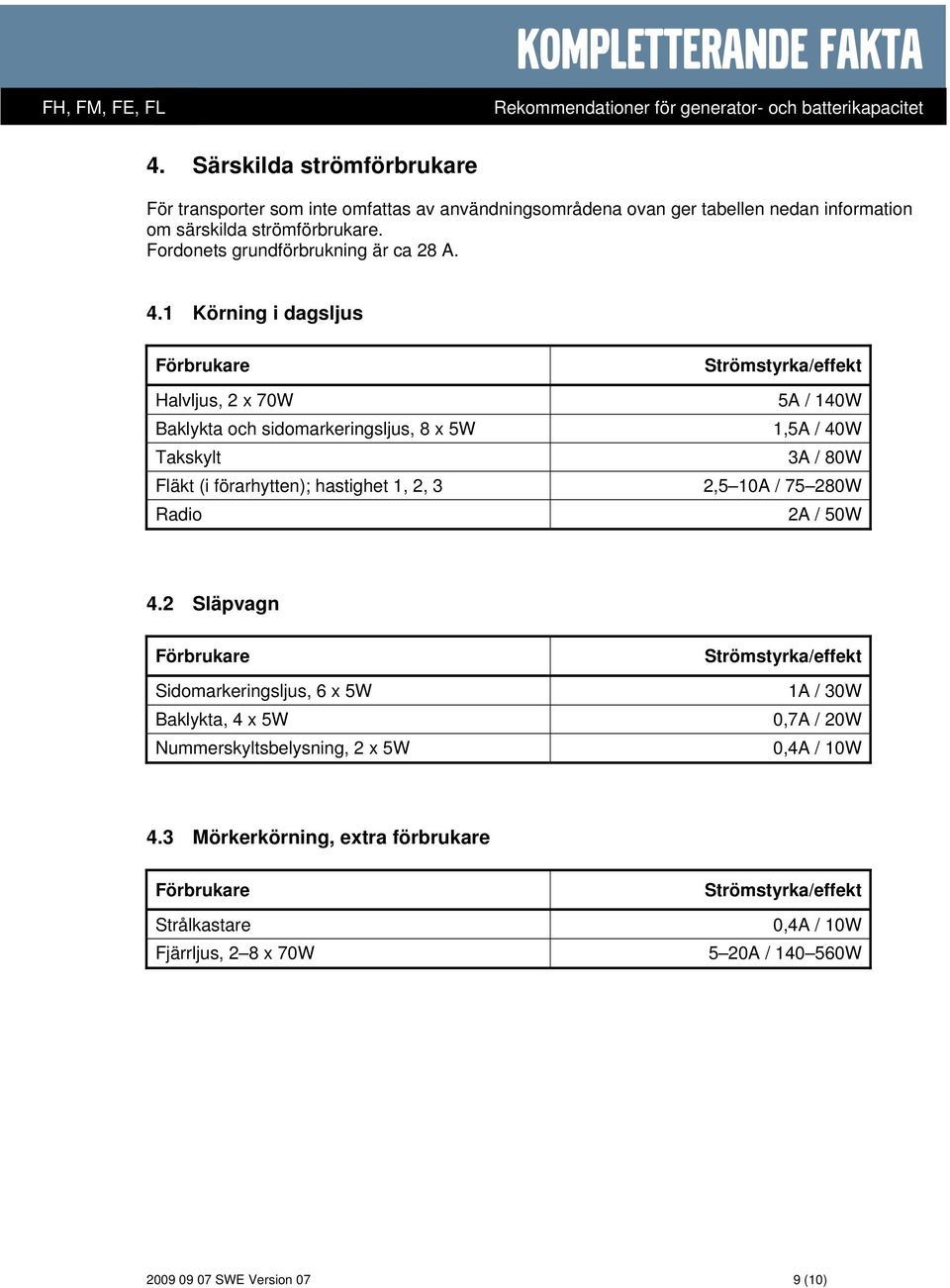

9 4. Särskilda strömförbrukare För transporter som inte omfattas av användningsområdena ovan ger tabellen nedan information om särskilda strömförbrukare. Fordonets grundförbrukning är ca 28 A. 4.1 Körning i dagsljus Förbrukare Strömstyrka/effekt Halvljus, 2 x 70W 5A / 140W Baklykta och sidomarkeringsljus, 8 x 5W 1,5A / 40W Takskylt 3A / 80W Fläkt (i förarhytten); hastighet 1, 2, 3 2,5 10A / W Radio 2A / 50W 4.2 Släpvagn Förbrukare Sidomarkeringsljus, 6 x 5W Baklykta, 4 x 5W Nummerskyltsbelysning, 2 x 5W Strömstyrka/effekt 1A / 30W 0,7A / 20W 0,4A / 10W 4.3 Mörkerkörning, extra förbrukare Förbrukare Strömstyrka/effekt Strålkastare 0,4A / 10W Fjärrljus, 2 8 x 70W 5 20A / W SWE Version 07 9 (10)

10 4.4 Tillfälliga förbrukare Förbrukare Strömstyrka/effekt Startmotor 400A / 6500W topp 1000A / 15kW Förvärmningselement 150A / 3500W Bakgavellyft 170A / 3600W Boggilyft 170A / 3600W Lastlampa 2,5 20A / W Kommunikationsradio/telefon 5A / 140W Kaffebryggare/mikrovågsugn 12 32A / W Parkeringsvärmare 4A / 100W Fönsterhiss 6A / 170W Vindrutetorkare 5A / 150W Eluppvärmd stol och eluppvärmda speglar 9A / 250W Varningsljus, 2 x 45W 3A / 90W Körriktningsvisare/lastbil och släpvagn, 4 x 21W 3A / 84W Bromsljus/lastbil och släpvagn, 4 x 21W 3A / 84W Backljus/lastbil och släpvagn, 4 x 21W 3A / 84W Flakbelysning/lastbil och släpvagn, 6 x 15W 3A / 90W Kylskåp 1,5A / 40W Obs! Det är inte bara själva strömförbrukningen utan även andra faktorer som körtid, tomgångskörning och klimat/temperatur som har stor betydelse för funktionen SWE Version (10)
