FH, FM, FE, FL. Kompletterande fakta Rekommendationer för batteri- och generatorkapacitet

Transkript

1 Kompletterande fakta

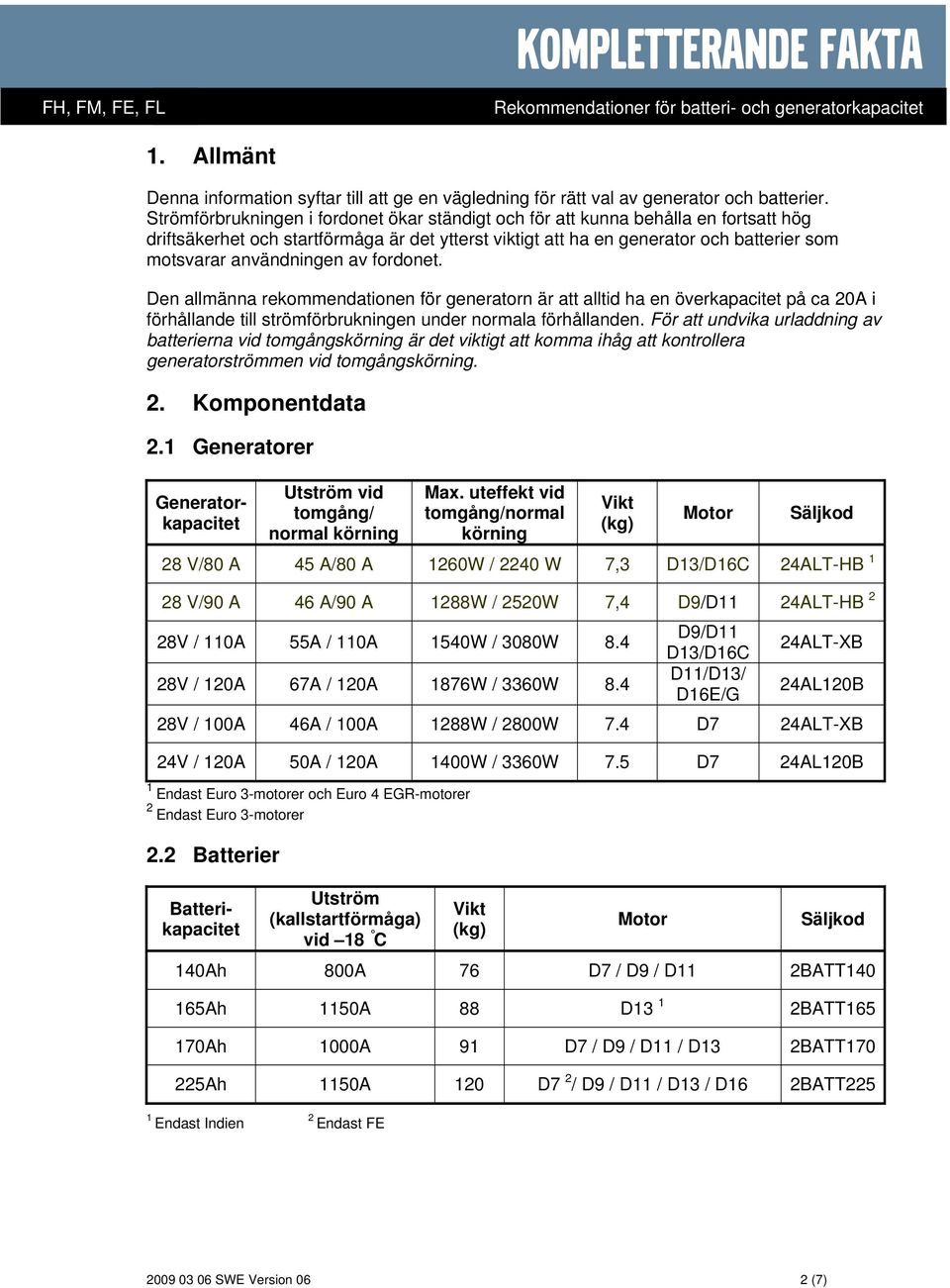

2 Kompletterande fakta 1. Allmänt Denna information syftar till att ge en vägledning för rätt val av generator och batterier. Strömförbrukningen i fordonet ökar ständigt och för att kunna behålla en fortsatt hög driftsäkerhet och startförmåga är det ytterst viktigt att ha en generator och batterier som motsvarar användningen av fordonet. Den allmänna rekommendationen för generatorn är att alltid ha en överkapacitet på ca 20A i förhållande till strömförbrukningen under normala förhållanden. För att undvika urladdning av batterierna vid tomgångskörning är det viktigt att komma ihåg att kontrollera generatorströmmen vid tomgångskörning. 2. Komponentdata 2.1 Generatorer Utström vid tomgång/ normal körning Max. uteffekt vid tomgång/normal körning Vikt (kg) Motor Säljkod 28 V/80 A 45 A/80 A 1260W / 2240 W 7,3 D13/D16C 24ALT-HB 1 28 V/90 A 46 A/90 A 1288W / 2520W 7,4 D9/D11 24ALT-HB 2 28V / 110A 55A / 110A 1540W / 3080W V / 120A 67A / 120A 1876W / 3360W 8.4 D9/D11 D13/D16C D11/D13/ D16E/G 24ALT-XB 24AL120B 28V / 100A 46A / 100A 1288W / 2800W 7.4 D7 24ALT-XB 24V / 120A 50A / 120A 1400W / 3360W 7.5 D7 24AL120B 1 Endast Euro 3-motorer och Euro 4 EGR-motorer 2 Endast Euro 3-motorer 2.2 Batterier Generatorkapacitet Batterikapacitet Utström (kallstartförmåga) vid 18 C Vikt (kg) Motor Säljkod 140Ah 800A 76 D7 / D9 / D11 2BATT Ah 1150A 88 D13 1 2BATT Ah 1000A 91 D7 / D9 / D11 / D13 2BATT Ah 1150A 120 D7 2 / D9 / D11 / D13 / D16 2BATT225 1 Endast Indien 2 Endast FE SWE Version 06 2 (7)

3 3. Grundrekommendationer för generator och batteri, de viktigaste användningsområdena. (OBS! Se Komponentdata ovan för motortillhörighet.) 3.1 Anläggningsfordon FH / FM / FE Dagsljus, inga stora strömförbrukare används 80A / 90A 140 Ah Dagsljus, normala förhållanden, inga stora strömförbrukare används 80A / 90A 140 Ah Dagsljus och mörker, normala förhållanden 100A / 110A 170 Ah Frekvent användning av stora strömförbrukare (t.ex. boggilyft) i kombination med kort körsträcka Frekvent användning av boggilyft och mycket tomgångskörning i kombination med kort körsträcka 100A / 110A 120A 225 Ah 225 Ah 3.2 Distributionsfordon FM / FE / FL Dagsljus och mörker, normala förhållanden 80A / 90A 140 Ah Frekvent användning av bakgavellyft i kombination med kort körsträcka Frekvent användning av bakgavellyft och mycket tomgångskörning i kombination med kort körsträcka 100A / 110A 120A 170 Ah 225 Ah SWE Version 06 3 (7)

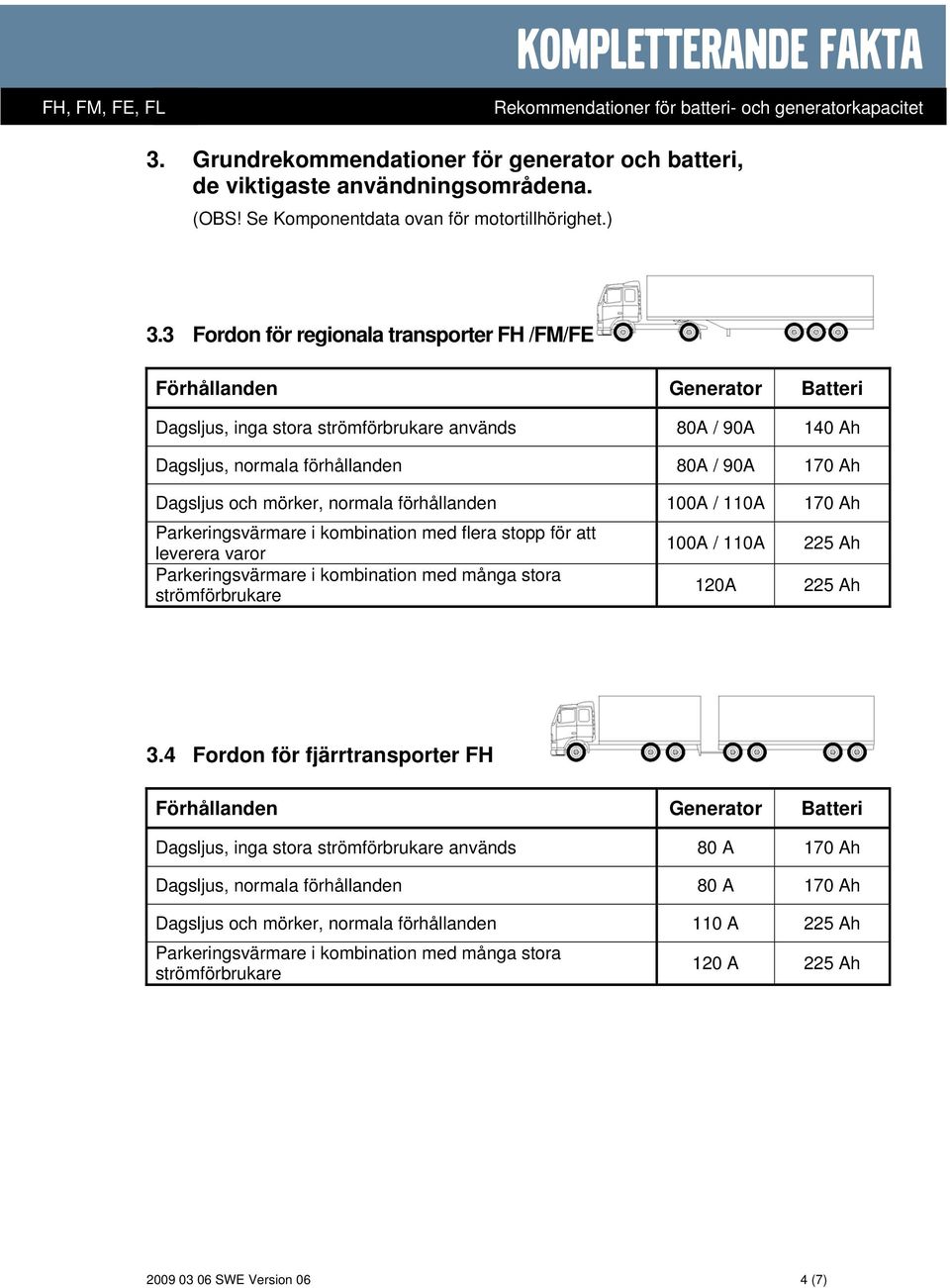

4 Kompletterande fakta 3. Grundrekommendationer för generator och batteri, de viktigaste användningsområdena. (OBS! Se Komponentdata ovan för motortillhörighet.) 3.3 Fordon för regionala transporter FH /FM/FE Dagsljus, inga stora strömförbrukare används 80A / 90A 140 Ah Dagsljus, normala förhållanden 80A / 90A 170 Ah Dagsljus och mörker, normala förhållanden 100A / 110A 170 Ah Parkeringsvärmare i kombination med flera stopp för att leverera varor 100A / 110A 225 Ah Parkeringsvärmare i kombination med många stora strömförbrukare 120A 225 Ah 3.4 Fordon för fjärrtransporter FH Dagsljus, inga stora strömförbrukare används 80 A 170 Ah Dagsljus, normala förhållanden 80 A 170 Ah Dagsljus och mörker, normala förhållanden 110 A 225 Ah Parkeringsvärmare i kombination med många stora strömförbrukare 120 A 225 Ah SWE Version 06 4 (7)

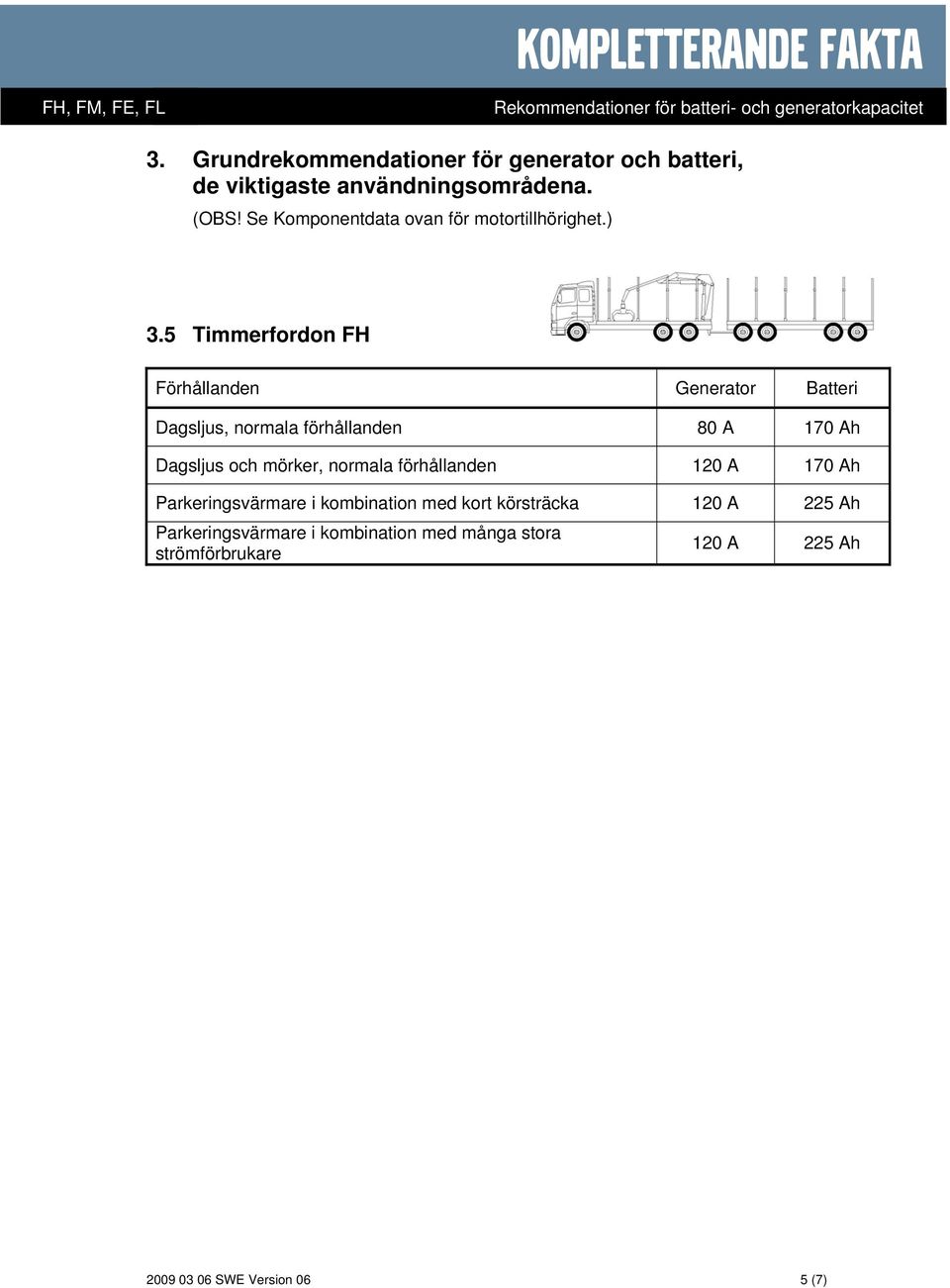

5 3. Grundrekommendationer för generator och batteri, de viktigaste användningsområdena. (OBS! Se Komponentdata ovan för motortillhörighet.) 3.5 Timmerfordon FH Dagsljus, normala förhållanden 80 A 170 Ah Dagsljus och mörker, normala förhållanden 120 A 170 Ah Parkeringsvärmare i kombination med kort körsträcka 120 A 225 Ah Parkeringsvärmare i kombination med många stora strömförbrukare 120 A 225 Ah SWE Version 06 5 (7)

6 4. Särskilda strömförbrukare För transporter som inte omfattas av användningsområdena ovan ger tabellen nedan information om särskilda strömförbrukare. Fordonets grundförbrukning är ca 28 A. 4.1 Körning i dagsljus Halvljus, 2 x 70 W Baklykta och sidomarkeringsljus, 8 x 5 W Takskylt Fläkt (i förarhytten); hastighet 1, 2, 3 Radio 5 A/140 W 1,5 A/40 W 3 A/80 W 2,5 10 A/ W 2 A/50 W 4.2 Släpvagn Sidomarkeringsljus, 6 x 5 W Baklykta, 4 x 5 W Nummerskyltsbelysning, 2 x 5 W 1 A/30 W 0,7 A/20 W 0,4 A/10 W 4.3 Mörkerkörning, extra förbrukare Strålkastare Fjärrljus, 2 8 x 70 W 0,4 A/10 W 5 20 A/ W SWE Version 06 6 (7)

7 4. Särskilda strömförbrukare 4.5 Tillfälliga förbrukare Startmotor Förvärmningselement Bakgavellyft Boggilyft Lastlampa Kommunikationsradio/telefon Kaffebryggare/mikrovågsugn Parkeringsvärmare Fönsterhiss Vindrutetorkare Eluppvärmd stol och eluppvärmda speglar Varningsljus, 2 x 45 W Körriktningsvisare/lastbil och släpvagn, 4 x 21 W Bromsljus/lastbil och släpvagn, 4 x 21 W Backljus/lastbil och släpvagn, 4 x 21 W Flakbelysning/lastbil och släpvagn, 6 x 15 W Kylskåp 400 A/6 500 W topp A/15 kw 150 A/3 500 W 170 A/3 600 W 170 A/3 600 W 2,5 20 A/ W 5 A/140 W A/ W 4 A/100 W 6 A/170 W 5 A/150 W 9 A/250 W 3 A/90 W 3 A/84 W 3 A/84 W 3 A/84 W 3 A/90 W 1,5 A/40 W Obs! Det är inte bara själva strömförbrukningen utan även andra faktorer som körtid, tomgångskörning och klimat/temperatur som har stor betydelse för funktionen. Volvos batterier har alltid stränga krav för låga temperaturer: - Vid ett laddningstillstånd på 50 % gäller vid minus 18 C krav på startströmskapacitet krav på laddningsförmåga SWE Version 06 7 (7)
