1 Axema katalog

2 -2-

3 Innehållsförteckning Nyheter 4 Fristående läsare och kodlås 6 Dörrlarm UDR-Plus 7 Axema VAKA 8 Läsare 9 Dörr- och domäncentraler 10 Moduler 11 Motorlås 12 Infällt montage 13 VAKA-CALL Porttelefoni 14 Info- & Bokningsskärm 16 PoE-strömförsörjning 17 Radio 18 Nätverksinstallation 19 Wifi-länk 20 Axema Tillbehör 21 Strömförsörjning 22 Passerbrickor 23 Passerkort 24 Tillbehör brickor, kort och radionycklar 24 Radionycklar Axbase 24 Eltryckeslås (Utgående) 25 Fermax Porttelefoni 26 CityKit Audio (VDS 3-tråd) 26 CityKit Video (DUOX 2-tråd) 27 Fermax Porttelefon System DUOX & VDS 28 Porttelefoner för teleanslutning/ företagsväxel 33 Lås och nycklar 34 Support 34 Demo-material 35 Marknadsmaterial 35 Leverans- och betalningsvillkor

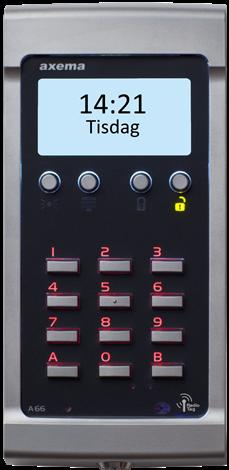

4 Nyheter A66 SOLO (Offline) Ett smart och snabbinstallerat offline-system med upp till 20 A66-läsare. Administration görs i en av läsarna och informationen sprids till övriga läsare med hjälp av DESFire EV2-brickor och kort. Ett SOLO-system kan byggas ut till ett fullskaligt Axema VAKA passersystem med porttelefoni, bokning, informationstavlor och larmstyrning. För SOLO-system används Läsare VAKA A66, se sid. 6 Infoskärm I Axema VAKA version 3.70 kan Info- & Bokningsskärmar användas för att visa namnregister och pdf:er eller webbsidor med information. Info- & Bokningsskärm, se sid. 16. Uppgraderade dörrcentraler Dörrcentralerna VAKA B18 och B28 är utrustade med nytt och mer kraftfullt innehåll för kommande funktioner i Axema VAKA. B18 och B28 kräver VAKA version 3.70 eller senare och kan samexistera i system med äldre hårdvara. Dörr- och domäncentraler, se sid. 10. Larmmodul C20 Larmmodul C20 används tillsammans med dörrcentral VAKA B28 för att styra tredjepartslarm. Moduler, se sid

5 Nyheter Smart-Call Smart-Call är en ny funktion i C10 som ger möjlighet att enkelt öppna en dörr eller port genom att ringa från en telefon. Telefonnumret knyts till en person i VAKA, på samma sätt som en passerbricka. Funktionen medför inga uppkopplings- eller samtalsavgifter. Bokningsfunktioner med utökad flexibilitet I Axema VAKA 3.7 återfinns de mest efterfrågade bokningsförbättringarna. Möjligheterna till att sätta bokningsbegränsningar har utökats och återkopplingen till användaren kring när bokning kan göras och inte har gjorts mer intuitiv. Vidare har administratören fått möjlighet att hantera bokningar åt slutanvändarna och reservera bokningsobjekt för service och underhåll. DESFire EV2 Axema lanserar nu MIFARE DESFire EV2 passerbrickor och passerkort. De nya passerbrickorna och korten erbjuder i dagsläget högsta tillgängliga skydd mot kopiering. DESFire EV2 fungerar i samtliga VAKA-läsare. Fermax DUOX Fermax DUOX är ett digitalt 2-tråds porttelefonsystem som ger möjlighet till video-förberedda installationer helt utan så kallade våningsdistributörer. Att välja video till porttelefonen är nu enklare och till en lägre kostnad, oavsett om valet görs vid installationen eller senare. Fermax DUOX, se sid

6 Fristående läsare och kodlås (E ) Läsare VAKA A (E ) Paket A66,10*brickor,1*RN18-4 Startpaketet består av en läsare VAKA A66, tio passerbrickor och en radionyckel RN (E ) Kodlås A04 Funktion A66 A04 Enkel programmering via enhetens knappsats Kan monteras infällt Ingång för öppnaknapp Antal koder 10 3 Antal EM-, Mifare-, eller DESFire EV2 -brickor/ kort Tidur Inbyggt Ingång SOLO (offline) Inbyggd radio- och IR-mottagare Veckotidscheman för säkerhetsnivåer och dagöppetfunktion Ingång för dörravkänning Kompatibel i VAKA som läsare och porttelefon Händelselogg Mått (HxBxD) mm 180x87x27 180x87x27-6 -

7 Dörrlarm UDR-Plus (E ) Dörrlarm UDR-Plus UDR-Plus är ett universellt dörrlarm med inbyggt blixtljus, (orange som standard) siren och varningssummer. Programmering av alla funktioner sker enkelt direkt i enheten. 12/24 V (E ) (E ) (E ) Paket A66 & UDR-Plus Paket med UDR-Plus, A66 samt magnetkontakt MK1. Ger en smidig passage av larmad dörr med behörig passerbricka eller kod, samtidigt som dörrlarmet förbikopplas. Paket A04 & UDR-Plus Paket med UDR-Plus, A04 samt magnetkontakt MK1. Ger en smidig passage av larmad dörr med behörig kod, samtidigt som dörrlarmet förbikopplas. Lins Grön UDR-Plus (E ) Lins Ljusgrå UDR-Plus (E ) Skyddskåpa UDR-Plus (E ) Magnetkontakt 1-pol växlande - 7 -

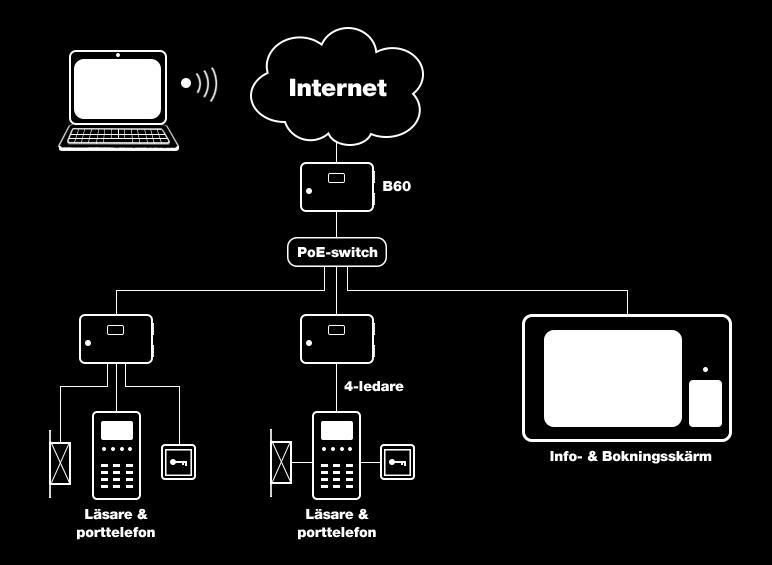

8 Axema VAKA Ett modernt och användarvänligt passersystem som är enkelt att projektera, installera, driftsätta och administrera. Några fördelar Skalbart & flexibelt Axema VAKA anpassas enkelt efter kundens behov och upp till 1000 dörrar eller funktioner som hisstyrning, larmstyrning, porttelefoni, fastighetsboxar eller informationsskärmar kan enkelt läggas till i efterhand. IP-baserat & framtidssäkert Stora besparingar kan uppnås eftersom Axema VAKA kan integreras i befintliga nätverk. Axema VAKA kräver ingen extern server, PC-mjukvara, licens eller molntjänst och kan uppdateras kostnadsfritt via internet. Valfri dator kan användas för driftsättning och administration. Användarvänligt Alla läsare har inbyggda högtalare för talande meddelanden, ljudindikeringar och varningar. Axema VAKA har stöd för radionycklar för fjärröppning av t.ex. garageportar eller receptioner. Power over Ethernet (PoE) KAT6-kablar hanterar strömförsörjning och datakommunikation till dörrmiljöer och info- & bokningsskärmar i Axema VAKA

9 Axema VAKA Läsare (E ) Läsare VAKA A (E ) Läsare VAKA A (E ) Läsare VAKA A (E ) Läsare VAKA A (E ) Läsare VAKA A45-HD Funktion A66 A63 A61 A45 A45-HD Stöd för EM-, Mifare och DESFire EV2-avläsning Talande meddelanden och LEDindikeringar Motståndskraftig metallkapsling Kan monteras infällt Dialogstyrd display Stöd för porttelefonfunktion Inbyggd radiomottagare för RN18 Lokalt AUX-relä och två ingångar Bakgrundsbelyst knappsats Inbyggd IR-mottagare (för Posten, SDR m fl.) Mått (HxBxD) mm 180x87x27 180x87x27 180x87x27 136x42x18 150x54x19-9 -

10 Axema VAKA Dörr- och domäncentraler (E ) Dörrcentral VAKA B (E ) Dörrcentral VAKA B (E ) Domäncentral VAKA B60 B60användsisystem med fler än tiodörrar, bokningoch/eller info- & bokningsskärmar. En B60 hanterar upp till 50 dörrar. B60 har inbyggd webbaserad programvara och router med brandvägg samt stöd för PoE och DHCP. Funktion B28 B18 Hanterar en dörrmiljö med en eller två läsare Stöd för samtliga VAKA-läsare (A66, A63, A61, A45) Integrerad nätverksswitch med två RJ45-kontakter. Webbaserad programvara. Intern kryptering med AES-128 eller SSL (TLS) Låsstyrning och dörrövervakning Stöd för PoE och lokal VAC / VDC Låsbar kapsling med sabotagevarning Antal platser för moduler för utökad systemfunktion 2 0 Antal ingångar för utökad systemfunktion 2 0 Stöd för dag-/ nattlåsning Stöd för dörrautomatik Utgångar för varning och larm Porttelefoni (Kräver A66 och porttelefonmodul) Styrning av tredje-partslarm (Kräver C20)

11 Axema VAKA Moduler (E ) Porttelefonmodul Master C10 C10 monteras i första dörrcentralen (i system/ domäner) där porttelefoni önskas (E ) Porttelefonmodul Slav C11 C11 monteras i övriga dörrcentraler (i system/ domäner med en befintlig C10) där porttelefoni önskas (E ) Ljudmodul C12 C12 används för att spela larmmeddelanden i externa högtalare. C12 har utgångar för hög- och lågnivå. Högtalare till C12, se sid (E ) Motorlåsmodul Safetron C15 C15 ersätter ordinarie styrenehet för Safetron-motorlås(5000-serien). Konfigurerar automatiskt motorlåsfunktioner (E ) Motorlåsmodul ASSA C16 C16 ersätter ordinarie styrenehet för ASSA Hi-O-motorlås och konfigurerar automatiskt motorlåsfunktioner (E ) Relämodul C17 C17 förser VAKA med 7 st. reläutgångar (NO/NC) för t.ex. hiss-, maskin- eller dörrstyrning. Upp till 20 st. C17 kan användas i samma system/ domän (E ) Radiomodul C18 C18 möjliggör fjärrstyrning av dörrar och C17 reläer i VAKA med radionycklar RN18-x. Antenn tillc18, se sid (E ) Larmmodul C20 C20 möjliggör styrning av tredje-partslarm från Axema VAKA (E ) Expansionsmodul C30 C30 används för att utöka antalet användare i VAKA-system (utan B60) till

12 Axema VAKA Motorlås (E ) Motorlåsmodul Safetron C15 C15 ersätter ordinarie styrenehet för Safetron-motorlås(5000-serien). Konfigurerar automatiskt motorlåsfunktioner (E ) Motorlåsmodul ASSA C16 C16 ersätter ordinarie styrenehet för ASSA Hi-O-motorlås och konfigurerar automatiskt motorlåsfunktioner. Komplett paket med ASSA motorlås Samtliga paket innehåller Motorlåsmodul C16, Slutbleck , magnet och 10m EA226 kabel (E ) (E ) (E ) Motorlås ASSA 841C-50 Motorlås ASSA 840C-50 Motorlås ASSA 841C-35 Komplett paket med Safetron motorlås Samtliga paket innehåller Motorlåsmodul C15, Slutbleck , magnet, 10m EA226 kabel och motorlås som motsvarar SS 3079 låsklass (E ) (E ) (E ) (E ) Paket C15 & Safetron 5150 Paket C15 & Safetron 5250H Paket C15 & Safetron 5250V Paket C15 & Safetron

13 Axema VAKA Infällt montage (E ) Infällnadslåda C83 C83användsför infällt montage av A66, A63, A61och A04och kompleteras med frontkit C84 eller C (E ) Frontkit Rostfritt C84 C84 är ett frontkit i rostfritt stål som passar C83 och BB3. Frontkitet levereras med montagetillbehör. (128x208 mm) (E ) Frontkit Mässing C88 C88 är ett frontkit i mässing som passar till C83 och BB3. Frontkitet levereras med montagetillbehör.(128x208 mm) (E ) Infällnadslåda C85 C85användsför infällt montage av A66, A63, A61och A04och kompleteras med C86eller C (E ) Frontkit Rostfritt C86 C86 är ett frontkit i rostfritt stål som passar C85 och BB5. Frontkitet levereras med montagetillbehör. (128x270 mm) (E ) Frontkit Mässing C87 C87 är ett frontkit i mässing som passar till C85 och BB5. Frontkitet levereras med montagetillbehör.(128x270 mm) Frontkit Rostfri C89 C89är ett frontkit irostfritt stålsom passar TPIM 3000och (E ) (E ) (E ) (E ) Insats Kodlås A04 A04 för infällt montage. Insats Läsare VAKA A61 A61 för infällt montage. Insats Läsare VAKA A63 A63 för infällt montage. Insats Läsare VAKA A66 A66 för infällt montage

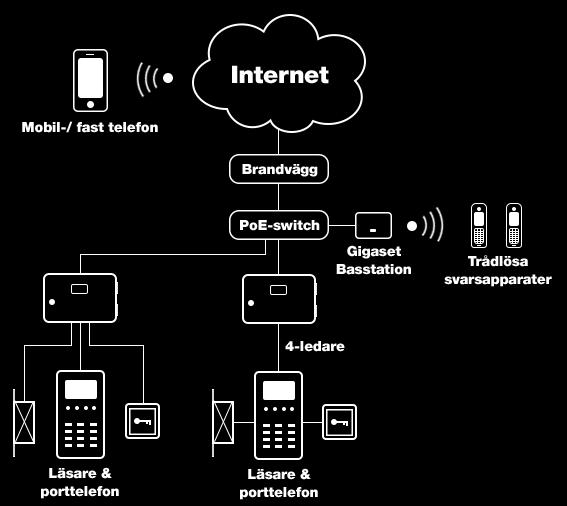

14 Axema VAKA VAKA-CALL Porttelefoni VAKA-CALL är en av marknadens mest flexibla porttelefonsystem. Några fördelar En läsare, många möjligheter Läsare VAKA A66 används för både passagekontroll och porttelefoni. VAKA-CALL som tilläggsfunktion Porttelefonmoduler C10 och C11 möjliggör installation av porttelefoni i befintliga VAKAsystem. Ring till mobila- och fasta telefoner VAKA-CALL ringer till mobila- och/ eller fasta telefoner över internet till låga trafik- och abonnemangsavgifter. Se för abonnemangsinformation och avgifter. Lokala samtal utan avgifter VAKA-CALL med trådlösa Gigaset-svarstelefoner erbjuder en avgiftsfri lösning för lokala samtal utan kabeldragning till lägenheterna. 4-trådigt kablage Kommunikation och strömförsörjning mellan dörrcentral och läsare sker med 4-trådigt kablage, vilket gör att befintlig kabel kan användas vid utbyte av äldre porttelefoner. A66 har ett programmerbart relä och två ingångar för inkoppling av t.ex. lås, dörravkänning och öppnaknapp

15 Axema VAKA VAKA-CALL (E ) Porttelefonmodul Master C10 C10 monteras i första dörrcentralen (i system/ domäner) där porttelefoni önskas (E ) Porttelefonmodul Slav C11 C11 monteras i övriga dörrcentraler (i system/ domäner med en befintlig C10) där porttelefoni önskas (E ) Porttelefon VAKA-CALL Master Komplett porttelefonpaket för systemets/ domänens första dörr med porttelefoni. Innehåller en B28, en A66 och en C (E ) Porttelefon VAKA-CALL Slav Komplett porttelefonpaket för dörrar i system/ domäner med en befintlig C10. Innehåller en B28, en A66och en C A4 (E ) A5 (E ) Namntavla A4 Namntavla i A4-format. Namntavla A5 Namntavla i A5-format. Gigaset (E ) Basstation Gigaset Basstationen har stöd för upp till sex stycken svarstelefoner och strömförsörjs med PoE eller medföljande transformator (E ) Svarstelefon Gigaset Svarstelefonen kommunicerar trådlöst med en basstation (E ) (E ) Nätverksswitch PoE 4+2 C631 C631är utrustad med 4High PoE plus-portar (totalt 120W) och 2portar standard ethernet. Nätverksswitch C62 C62 är utrustad med 8 portar standard ethernet

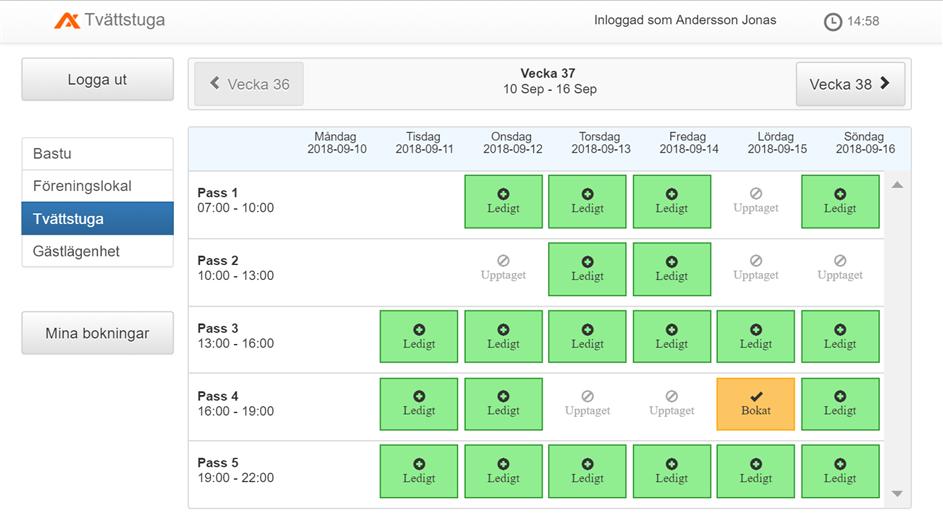

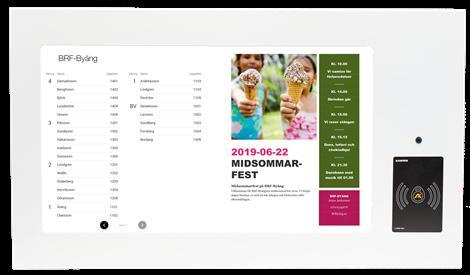

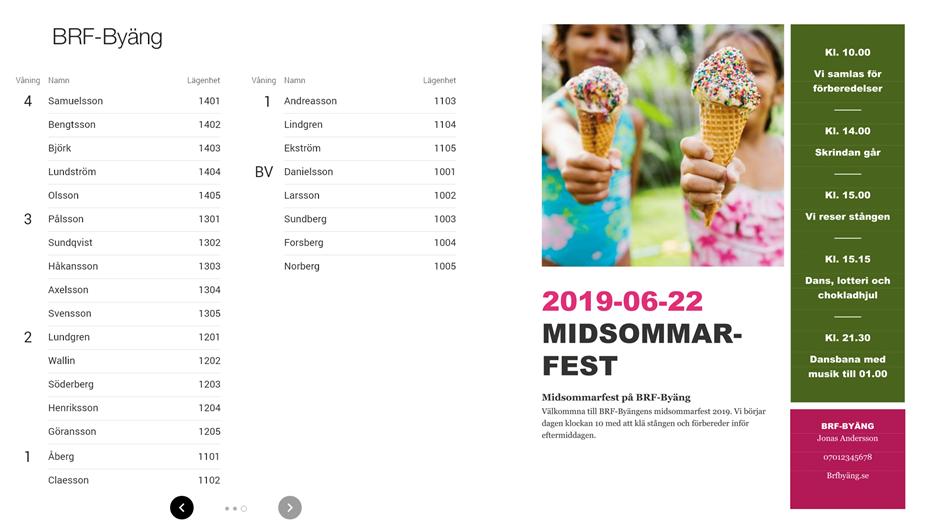

16 Axema VAKA Info- & Bokningsskärm I Axema VAKA version 3.70 kan Info- & Bokningsskärmar användas för att visa namnregister och pdf:er eller webbsidor med information. Samma enhet kan även användas för den webbaserade bokningsfunktionen. Notera att funktionen kräver B60 i systemet (E ) (E ) (E ) 2-320x-RAL Info- & Bokningsskärm C202 EM 21" 380x660x60 mm Info- & Bokningsskärm C203 Mifare 21" 380x660x60 mm Info- & Bokningsskärm C204 DESFire 21" 380x660x60 mm Info- & Bokningsskärm RAL Lackering av Info- & Bokningsskärm i varlfri RAL-färg ( Ca. 4 veckor ledtid

17 Axema VAKA PoE-strömförsörjning (E ) PoE-injektor 1 port C (E ) (E ) (E ) (E ) (E ) (E ) (E ) (E ) (E ) PoE-Injektor 1 Port Vägg C501 C501 är en väggmonterad PoE-injektor med 1 port och backup-funktion. Inklusive batterier (2st. 12V 1,3Ah). PoE-Switch 4 Portar Vägg C561 C561 är en väggmonterad PoE-switch med 4 portar och backup-funktion. Exklusive batterier (4 st. 12V 7Ah). PoE-Switch 8 Portar Vägg C57 C57 är en väggmonterad PoE-switch med 4 portar och backup-funktion. Exklusive batterier (4 st. 12V 7 Ah). PoE-Switch 12 Portar Vägg C58 C58 är en väggmonterad PoE-switch med 4 portar och backup-funktion. Exklusive batterier (4 st. 12V 7 Ah). PoE-Switch 4 Portar 19" C51 C51 är en PoE-switch för 19"-rackmontage med 4 portar och backupfunktion. Exklusive batterier (4 st. 12V 7 Ah). PoE-Switch 8 Portar 19" C52 C52är en PoE-switch för 19" rackmontage med 8portar och backupfunktion. Exklusive batterier (4 st. 12V 7 Ah). PoE-Switch 12 Portar 19" C53 C53 är en PoE-switch för 19"-rackmontage med 12 portar och backupfunktion. Exklusive batterier (4 st. 12V 7 Ah). PoE-Switch 24 Portar 19" C54 C54 är en PoE-switch för 19"-rackmontage med 24 portar och backupfunktion. Exklusive batterier (4 st. 12V 7 Ah). Blyackumulator 12V, 7,2Ah. (3-5 år) Larmkort P100 Reläutgångför C51, C52, C53, C54, C57och C58. Larm erhållsvid feli nätspänning och/eller batteri

18 Axema VAKA Radio (E ) Radionyckel VAKA 4knapp RN18-4 RN18-4är en radionyckelmed fyra knappar för C18, A66och A61. Upp till50 m. räckvidd (868 Mhz) (E ) Radionyckel VAKA 1knapp RN18-1 RN18-1är en radionyckelför C18, A66och A61. Upp till50m. räckvidd (868 Mhz). Radionyckeln fungerar även som EM-passerbricka (E ) Radionyckel VAKA RN18-FM RN18-FM är en batteridriven radionyckel(868 MHz) för C18, A66 och A61. Monteras på vägg eller bord. (86x86x18 mm) (E ) Radiomodul C18 C18 möjliggör fjärrstyrning av dörrar och C17 reläer i VAKA med radionycklar RN18-x (E ) Antenn Extra Räckvidd för C18 Antennen anslutstillc18och har 3m. kabel. För montage på, tillexempel, utomhusvägg

19 Axema VAKA Nätverksinstallation (E ) 4G-Router C64 C64 är en förkonfigurerad 4G-router för porttelefoni, fjärradministration och/eller internetbokning. Routern levereras med 2st. antenner, transformator och monteringstillbehör. Internet- och porttelefoni- abonnemang tecknas på registrering.axema.se (E ) (E ) (E ) Nätverksswitch PoE 4+2 C631 C631är utrustad med 4High PoE plus-portar (totalt 120W) och 2portar standard ethernet. Nätverksswitch C62 C62 är utrustad med 8 portar standard ethernet. Nätverkskabel UTP Cat-5, 305m (Utgående) 305 m oskärmad 4x2x0,5 kabel (E ) Nätverksuttag 1xRJ45 1 st. RJ45 nätverksuttag för väggmontage (E ) Nätverksuttag 2xRJ45 2 st. RJ45 nätverksuttag för väggmontage (E ) Patchkabel Cat-6, 0,5m 0,5m UTPCAT-5patch kabel (E ) Testutrustning TCP-IP RJ45 Testutrustning för nätverksinstallation (E ) Nätverksuttag Keystone 12-pack 12-pack oskärmade Cat-6 ECS Keystone jack som enkelt får enkelt plats i dörrcentraler (E ) Kopplingsverktyg K-Stone-jack Kopplingsverktyg för Keystone jack som skalar mantel, klipper ledare och pressar ihop capen

20 Axema VAKA Wifi-länk (E ) (E ) Wifi-antenn Två Wifi-antenner ersätter kabel mellan två delar av ett VAKA-system på upp till 1,5km avstånd. Wifi-antennen levereras med montagetillbehör för vägg eller rör. (140 mm diameter) PoE adapter för Wifi-antenn PoE-adapter för spänningsättning av wifi-antennen från en PoE switch (E ) Skyddskapsling för WiFi-antenn Konfigurering av Wifi-antenn Konfigurering av Wifi-antenn för plug-and-play installation Wifi-länk för test Utlåning av 2 st. Wifi-antenner för test av länkförhållanden. Lånematerial faktureras vid leverans och krediteras efter återlämnande i fullgott skick

21 Axema Tillbehör (E ) Vandalskydd A45 C811 (Utgående) C811 är ett vandalskydd med 2 mm rostfritt stål och kompositfront. Vandalskyddet levereras med montagekit (E ) Väderskydd VAKA Läsare Väderskydd i transparant lexanplast för A04, A61, A63 och A (E ) Väderskydd Rostfri VAKA Läsare Väderskydd irostfritt stålför A04, A61, A63och A (E ) Vinkelfäste Läsare 35 Vinkelfäste för monteringav A04, A61, A63eller A66i35 vinkel, för tillgänglighetsanpassning (E ) Täckplåt VAKA Täckplåt för att täcka gamla hål. Täckplåten har montagehål för enkel monteringav A04, A61, A63eller A (E ) Distansram VAKA Läsare Distansramen ger plats för installations-kabel. Passar A04, A61, A63 och A (E ) Högtalare till C12 Högtalare för väggmontage. Mått: 250x190x110 mm (BxHxD) (E ) (E ) (E ) Öppningsknapp Axema Öppningsknapp infälld Axema Radionyckel VAKA RN18-FM RN18-FM är en batteridriven radionyckel(868 MHz) för C18, A66 och A61. Monteras på vägg eller bord. (86x86x18 mm) Öppningsknapp med eget tryck Öppningsknapp med logotyp i 4-färg. Minsta beställning, 12 st

22 Axema Tillbehör (E ) GSM-Access 3 GSM-Access 3 aktiverar ett relä vid uppringning från en telefon, för fjärröppning av t.ex. en grind VDC (E ) (E ) (E ) A4 (E ) A5 (E ) Strömförsörjning (E ) (E ) (E ) Universalrelä TDR TDR är ett två-poligt digitalt universalrelä med variabel till-/ frånslagsfördröjning VDC/ VAC Relä 1-pol Relä med en växlande reläkontakt VDC Relä 2-pol Relä med två växlande reläkontakter VDC Namntavla A4 Namntavla i A4-format Namntavla A5 Namntavla i A5-format Transformator 24V 1A TF-5 TF-5 är ett switchat spänningsaggregat på 24V 1A stabiliserat. Transformator 12V 2A TF-6 TF-6 är ett switchat spänningsaggregat på 12V 2A stabiliserat. Batterbackup PB-2405 PB-2405 är en 24V 0,5A batteribackup. Levereras med 2 st. batterier, 0,8Ah (E ) (E ) (E ) Batterbackup PB-2410 PB-2410 är en 24V 1A batteribackup. Exklusive batterier (2 st. 12V 7Ah). Batterbackup PB-2425 PB-2425 är en 24V 2,5A batteribackup. Exklusive batterier (2 st. 12V 7Ah). Batterbackup PB-2450 PB-2450 är en 24V 5A batteribackup. Exklusive batterier (2 st. 12V 7Ah) Blyackumulator 12V 0,8 Ah Blyackumulator 12V 0,8 Ah till batteribackup (E ) Blyackumulator 12V, 7,2Ah. (3-5 år)

23 Axema Tillbehör Passerbrickor Passerbrickor säljs i jämna tio-tal och prissätts styckvis. Leveranstid för passerbrickor med tryck är 1-5 dagar för st. och 30 dagar för fler än 500 st (E ) (E ) (E ) (E ) (E ) (E ) (E ) (E ) (E ) (E ) Axema EM Orange Axema EM Svart Axema EM Gul Axema EM Röd Axema EM Grön Axema EM Blå Axema MF Cl Orange Axema MF Cl Svart Axema DESFire (8K) Orange Axema DESFire (8K) Svart Axema DESFire EV2-brickor finns tillgängliga med UV-härdad logotyp i 4-färg. Kontakta order@axema.se för mer information EM Svart Print EM Grå Print EM Vit Print EM Röd Print EM Grön Print EM Gul Print EM Blå Print EM M-blå Print EM Orange Print MF CL Svart Print MF CL Grå Print MF CL Vit Print MF CL Gul Print MF CL Röd Print MF CL Grön Print MF CL Blå Print Passerbrickorna trycks med UV-härdad logotyp i 4-färg. Viss färgvariation kan förekomma Extra tryck Passerbrickor kan tryckas med, till exempel, en siffra på baksidan för att lättare hålla ordningpå dem inom en familj (E ) (E ) (E ) EM HD MF Classic HD EM/MF Classic HD

24 Axema Tillbehör Passerkort Passerkort säljs i jämna tio-tal och prissätts styckvis (E ) Passerkort EM (E ) Passerkort DESFire (8K) Tillbehör brickor, kort och radionycklar (E ) Yo-Yo Axema Mini Yo-Yo Axema Mini är en liten Yo-Yo med roterande fäste för passerbrickor eller kort Yo-Yo Axema Mini Print Yo-Yo:n trycks med UV-härdad logotyp i 4-färg. Viss färgvariation kan förekomma. Minsta beställning, 30 st (E ) Yo-Yo Axema HD Yo-Yo av metall med nylonlina (E ) (E ) Bordsläsare EM USB Bordsläsare MF Cl USB Bordsläsaren är förkonfigurerad för att läsa Mifare Classic. Om bordsläsaren ska användas för Mifare DESFire EV2 behöver den konfigureras om Radionycklar Axbase b (E ) Radionyckel RN-2B Radionyckel med två knappar med separata ID. Kan fjärröppna två olika portar, t.ex. in- respektive ut. (gul etikett) a (E ) p (E ) Radionyckel RN-2A Enligt ovan, men med äldre kodning. (vit etikett) Radionyckel RN-2P Enligt RN-2B med inbyggd EM-bricka

25 Axema Tillbehör Eltryckeslås (Utgående) (E ) Elektromekaniskt lås SL510 SL510 är ett elektromekaniskt lås med frikopplade trycken i evo utförande med rättvänd funktion. Låset är ställbart för höger-/ vänster hängning och kan spänningsättas med 12 till 24 VDC. SL510 har givare för tryckesläge, dörrstatus och förregling (E ) h (E ) v (E ) Elektromekaniskt lås SL511 SL511 är som SL510 men med omvänd funktion. Elektromekaniskt lås SL520H SL520H är ett elektromekaniskt lås med frikopplat trycke på en sida med rättvänd funktion. Låset har givare för tryckesläge, dörrstatus och förregling. SL520H är för högerhängda dörrar och kan spänningsättas med 12 till 24 VDC. Elektromekaniskt lås SL520V SL520V är som SL520H men för vänsterhängd dörr. Tillbehör Eltryckeslås (Utgående) Karmöverföring KS500C KS500C är en karmöverföring av flexibel metallslang med fästen. Karmöverföringen är förnicklad 500 mm lång Karmöverföring KS500V KS500C är en vit karmöverföring av flexibel metallslang med fästen. Karmöverföringen är förnicklad 500 mm lång Slutbleck Slutbleck med inbyggd magnet Anslutningskabel AKSL AKSL är en 6 m. lång anslutningskabel till eltryckeslås*

26 Fermax Porttelefoni CityKit Audio (VDS 3-tråd) (E ) CityKit Audio Extra Portapparat Audio med 1 knapp, belyst namnskylt och Loft Extra svarsapparat Inkl. transformator och infällnadslåda. Komplettera med utanpåliggande låda (E ) (E ) CityKit Audio Extra 2 Portapparat Audio med 2 knapp, belyst namnskylt och 2st Loft Extra svarsapparat Inkl. transformator och infällnadslåda. Komplettera med utanpåliggande låda CityKit Audio/Kodlås Portapparat Audio med 1 knapp, belyst namnskylt och Kodlås. Loft Extra svarsapparat. Inklusive transformator 18VDC och infällnadslåda. Komplettera med utanpåliggande låda, art.nr Tillbehör (E ) (E ) Utanpåliggande låda CityKit Låda i metall för väggmontage av CityKit. Utanpåliggande låda 4V Låda i metall för väggmontage av CityKit kodlås Extra portapparat Audio VDS För komplettering vid en andra entré Extra portapparat Audio två knappar VDS För komplettering vid en andra entré (E ) Loft Extra VDS Svarsapparat Audio med inställbar ljudstyrka, privatfunktion samt 2 extra funktionsknappar. För väggmontage (E ) iloft Telefon VDS Svarsapparat högtalande för montage på vägg. Inställbar ringsignal/ljudstyrka samt privatfunktion

27 Fermax Porttelefoni CityKit Video (DUOX 2-tråd) (E ) CityKit VEO DUOX Paket med portapparat, videosvarsapparat och transformator. Komplettera med montagelåda, (E ) CityKit VEO-XS DUOX Paket med portapparat, videosvarsapparat handsfree och transformator. Komplettera med montagelåda, Tillbehör (E ) Utanpåliggande låda CityKit Låda i metall för väggmontage av CityKit (E ) Svarsapparat VEO DUOX 4,3" DUOX svarsapparat med videoskärm. Inställbar ljudstyrka, privatfunktion, samt knapp för dörröppning (E ) Svarsapparat VEO-XS DUOX 4,3" DUOX svarsapparat, handsfree, med videoskärm. Inställbar ljudstyrka, privatfunktion, samt knapp för dörröppning (E ) Skrivbordsställ VEO Stöd i rostrfritt stål för bordsplacering av videosvarsapparat Extra portapparat Video Duox För komplettering av ytterligare entréer

28 Fermax Porttelefoni DUOX Video/Audio Huvudmodul DUOX 2-trådssystem är flexibelt uppbyggt med svarsapparater audio och/eller video på samma 2 trådar (E ) Audio/Videomodul DUOX Modul med högtalare, förstärkare, videokamera och mikrofon. Huvudenhet till Fermax DUOX system (E ) Audiomodul Skyline DUOX Modul med högtalare, förstärkare och mikrofon. Huvudenhet till Fermax DUOX system. VDS Audio Huvudmodul (E ) Audiomodul Skyline VDS W Modul Audio VDS. Komplett med högtalare och mikrofon

29 Fermax Porttelefoni Moduler för uppringning, kodlås och läsare (E ) 4 knappar singel W modul med 4 knappar och belysta namnskyltar (E ) (E ) (E ) 2 knappar singel V modul med 2 knappar och belysta namnskyltar. 1 knapp singel V modulmed 1knapp och belyst namnskylt. 8 knappar dubbel W modul med 8 knappar och belysta namnskyltar (E ) (E ) (E ) 4 knappar dubbel V modul med 4 knappar och belysta namnskyltar. 2 knappar dubbel V modul med 2 knappar och belysta namnskyltar. Skyline Direkt Knappsats W modul med knappsats för uppringning via snabbnummer samt öppning med kod. Komplettera med namntavla (E ) (E ) (E ) (E ) Digital knappsats VDS/DUOX 2 st. W moduler med knappsats för uppringning och digital display. Upp till 199 nummer. Digital Display DUOX KIT Paket med två moduler, varav en med knappsatssamt en med digital färgdisplay. För Fermax DUOX system. Skyline Info Screen V modul med indikeringstablå som visar bl a. öppen dörr. Skyline Kodlås W modul med kompaktkodlås(stand Alone) 100 koder, 2 reläer (E ) (E ) (E ) Läsare Skyline VAKA A45 EM & Mifare V modul med läsare för inkoppling till Dörr central B28 eller B18. Läsaren saknar högtalare för ljudindikeringar och talande meddelanden. Beröringsfri läsare Compact V modul med läsare kompakt för beröringsfria brickor. Passerkort till Läsare Kit som består av 1st MASTERKORT för programmering samt 10st passerkort + 10st skuggkort för in- och urloggning

30 Fermax Porttelefoni Moduler med korthållare och metallskyltar (E ) (E ) Namnskylt modul V Modul för information om t.ex. lägenhetsnummer, namn etc. Namnskylt modul W Modul för information om t.ex. lägenhetsnummer, namn etc. Kan även användas som kapsling för extern beröringsfri läsare (E ) (E ) Alu modul V Modul i aluminium. För utfyllnad (t.ex. plats för ev framtida bruk). Alu modul W Modul i aluminium. För utfyllnad (t.ex. plats för ev framtida bruk). Täckram för utanpåliggande- och infällt montage (E ) (E ) (E ) (E ) (E ) (E ) (E ) Ram 2V Aluminiumram Skyline 1 modul Ram 3V Aluminiumram Skyline 1 + ½ modul Ram 4V Aluminiumram Skyline 2 moduler Ram 5V Aluminiumram Skyline 2 + ½ modul Ram 6V Aluminiumram Skyline 3 modul Ram 7V Aluminiumram Skyline 3 + ½ modul Ram 8V Aluminiumram Skyline 4 moduler Lådor för utanpåliggande montage (E ) (E ) (E ) (E ) (E ) (E ) (E ) (E ) Utanpåliggande låda CityKit Låda imetallför väggmontage av CityKit W modul Utanpåliggande låda 2V Låda imetallför väggmontage av 1modul Utanpåliggande låda 3V Låda imetallför väggmontage av 1+ ½ modul Utanpåliggande låda 4V Låda imetallför väggmontage av 2moduler Utanpåliggande låda 5V Låda imetallför väggmontage av 2+ ½ modul Utanpåliggande låda 6V Låda imetallför väggmontage av 3moduler Utanpåliggande låda 7V Låda imetallför väggmontage av 3+ ½ modul Utanpåliggande låda 8V Låda imetallför väggmontage av 4moduler

31 Fermax Porttelefoni Infällnadslådor (E ) (E ) (E ) (E ) (E ) (E ) (E ) Svarsapparater DUOX (E ) Infällnadslåda 2V Infällnadslåda för 1 modul Infällnadslåda 3V Infällnadslåda för 1+ ½ modul Infällnadslåda 4V Infällnadslåda för 2 moduler Infällnadslåda 5V Infällnadslåda för 2+ ½ modul Infällnadslåda 6V Infällnadslåda för 3 moduler Infällnadslåda 7V Infällnadslåda för 3+ ½ modul Infällnadslåda 8V Infällnadslåda för 4 moduler Svarsapparat Loft Basic DOUX DUOX svarsapparat. Inställbar ljudstyrka (ringsignal), privatfunktion (ljud avstängt), samt knapp för dörröppning (E ) Svarsapparat iloft DUOX DUOX svarsapparat, handsfree. Inställbar ljudstyrka, privatfunktion (ljud avstängt), samt knapp för dörröppning (E ) Svarsapparat VEO DUOX 4,3" DUOX svarsapparat med videoskärm. Inställbar ljudstyrka, privatfunktion, samt knapp för dörröppning (E ) Svarsapparat VEO-XS DUOX 4,3" DUOX svarsapparat, handsfree, med videoskärm. Inställbar ljudstyrka, privatfunktion, samt knapp för dörröppning. Svarsapparater VDS (E ) Loft Extra VDS Svarsapparat Audio med inställbar ljudstyrka, privatfunktion samt 2 extra funktionsknappar. För väggmontage (E ) iloft TelefonVDS Svarsapparat högtalande för montage på vägg. Inställbar ringsignal/ljudstyrka samt privatfunktion

32 Fermax Porttelefoni Svarsapparater 4+n (E ) Svarsapparat Universal 4+n Svarsapparaten passar de flesta analoga system (4+n). Centralutrustning DUOX (E ) (E ) (E ) (E ) Strömförsörjning (E ) (E ) (E ) Installation DUOX (E ) (E ) (E ) (E ) (E ) (E ) Centralutrustning A/V 1,5A DUOX centralutrustning A/V (audio/video) för upp till 16 lägenheter med en eller flera video-svarsapparater. Centralutrustning A/V 3,5A DUOX centralutrustning A/V (audio/video) för upp till 30 lägenheter med en eller flera video-svarsapparater. Centralutrustning A 1,5A DUOX centralutrustning A(Audio), för upp till 40 lägenheter med enbart audiosvarsapparater. Centralutrustning A 3,5A DUOX centralutrustning A(Audio), för upp till 48 lägenheter med enbart audiosvarsapparater. Transformator 18V 1,5A Strömförsörjningsaggregat till DUOX och VDS porttelefonsystem. 18 VDC 1,5 A Transformator 18V 3,5A Strömförsörjningsaggregat till DUOX och VDS porttelefonsystem. 18 VDC 3,5 A Batteribackup 18 VDC Aggregat för avbrottsfri strömförsörjning till DUOX system. Kompletteras med transformator och batterier, 2x7 Ah. Filter DUOX Filter för DUOX systemet som monteras vid transformator Terminering DUOX Termineringsmotstånd för DUOX system. Relä DUOX Relä för aktivering av extern funktion i Fermax porttelefonsystem Repeater DUOX Signalförstärkare för DUOX porttelefonsystem. Kräver extra transformator och filter Repeater 2-vägs DUOX Signalförstärkare för DUOX porttelefonsystem. Kräver transformator DUOX Kabel 2x0,75 Kabel för 2-tråds porttelefonsystem. 2x0,75 mm2-32 -

33 Fermax Porttelefoni Tillbehör (E ) Bultset Skyline MP Monteringskit med distanser för sammankoppling av flera paneler/infällnadslådor (E ) Kabel Skyline MP Bandkabel för sammankoppling av flera paneler till en portapparat (infällt eller utanpåliggande montage) (E ) Signaldon för extra ringsignal (E ) Skrivbordsställ VEO Stöd i rostrfritt stål för bordsplacering av videosvarsapparat (E ) Loft svarslur med hörslinga Passar DUOX och VDS. Porttelefoner för teleanslutning/ företagsväxel a (E ) Porttelefon ADI (Utgående) ADI är en portapparat med 1 knapp för uppringning av ett förprogrammerat nummer a (E ) Porttelefon ADI (Utgående) ADI är en portapparat med 6 knappar för uppringning av förprogrammerade nummer a (E ) (E ) GSM-uppringare TS100T (Utgående) TS100T är en GSM-uppringare för Axtel/ Axcom-porttelefoner och används i stället för en fast telefonlinje. GSMuppringaren ska kompletteras med ett GSMkort. (2G) Knappsats DI-656 (Utgående) DI-656 är en knappsats för programmering av ADI och ADI

34 Lås och nycklar xx Lås inkl. nycklar Axema VAKA Lås och nycklar för samtliga VAKA-läsare och kodlås A04 och A05. Tillgängliga i nycklar 21-30(exl. nyckel 28) Support Lås inkl. nycklar Centralenhet Passar samtliga VAKA Dörr- och domäncentraler. Finns endast i nyckel Lås inkl. nycklar Axcard Lås och nycklar för Axemas gamla terminaler och centraler. Tillgängliga i nycklar (exl.1008) Reservnyckel Axema VAKA Reservnyckel till lås xx och (Ej tillgänglig i nyckel 28) Reservnyckel Axcard Reservnyckel till lås Nyckelknippa Axema VAKA Reservnyckel till lås xx och Nyckelknippa Axcard Reservnyckel till lås Teknisk support Behöver du som installatör efter garantitiden eller på 3:e partsprodukter och system, hjälp med teknisk support, felavhjälpning eller felsökning. Alternativt ring för 15:-/min Slutanvändarsupport Denna hjälp är först och främst för slutkunder som behöver hjälp över telefon med programmering och assistans på våra produkter. Ring så hjälper vi till Driftsättningsstöd Hjälper installatören med driftsättning av VAKA. Eventuell kostnad för resa och boende tillkommer Slutanvändarutbildning Hjälper installatören med utbildningen av slutkunden på VAKA. Eventuell kostnad för resa och boende tillkommer

35 Demo-material (E ) Demoställ A66 Demoställ A66 framhäver den mycket enkla programmeringen av A66 kompakt. Demostället levereras komplett med transformator, passerbrickor, radionyckel och yo-yo. Värde ca kr Demoväska VAKA Demoväska VAKAär för digsom är ute och besöker kunder. Väskan är komplett utrustad med en dörrmiljöpå en tavla som snabbt ställsupp på ett bord. Väskan innehåller B28, A66, A45, C10, gigaset, passerbrickor, radionyckel och strömförsörjning. Värde ca kr Demoväska Bokning Demoväska bokning används för att visa Axemas bokningfunktion. Väskan är komplett med info- & bokningsskärm, B60, passerbricka, yo-yo och strömförsörjning. Värde ca kr. Marknadsmaterial Broschyr Flerbostad Broschyr Flerbostad är riktad mot slutkunder och behandlar fördelarna med VAKA för flerbostadshus. Kontakta för mer information. Broschyr Kontor & Industri Broschyr Kontor & Industri är riktad mot slutkunder och behandlar fördelarna med VAKA för kontor & industrianläggningar. Kontakta för mer information. Folder A66 Folder A66 är riktad mot slutkunder och behandlar Läsare VAKA A66 som fristående enhet. Kontakta för mer information. Leverans- och betalningsvillkor För leverans- och betalningsvillkor, se axema.ebutiken.nu > Villkor
