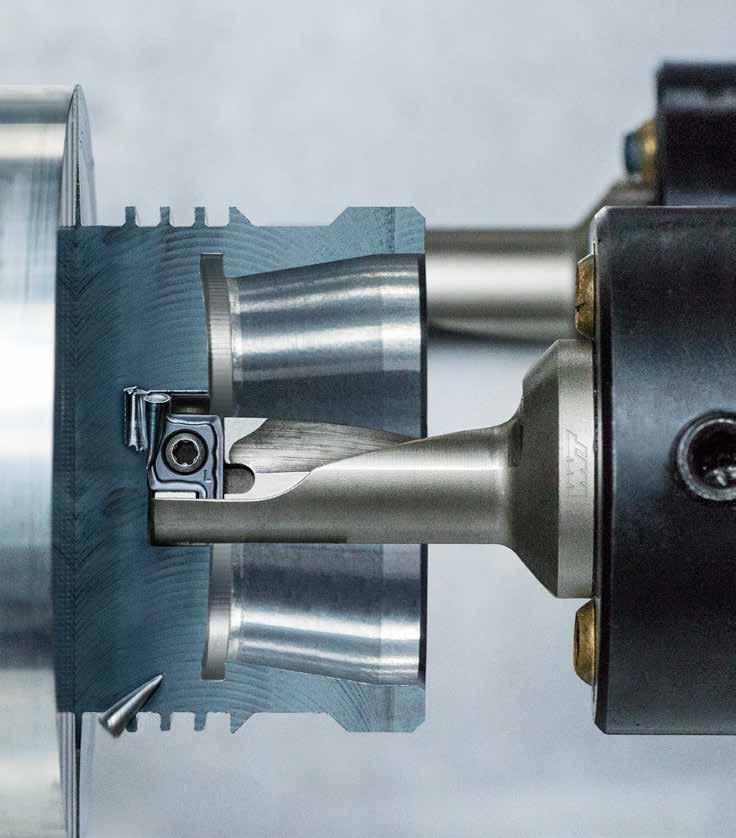

2 ProfileMaster den nya generationen Inledning Vidareutvecklad för att bli ännu bättre! Med den senaste generationen av ProfileMaster sätter återigen WNT en ny standard för multifunktionsverktyg. Målinriktade förbättringar av skaftmaterialet och en förbättrad geometrisk design är av en avgörande betydelse vilket ökar verktygsstabiliteten. I kombination med ökad processäkerhet och med de olika applikationsområdena ökar fördelarna. OTROLIGT FLEXIBEL OTROLIGT BRA Det professionella verktyget för många applikationer Egenskaper Borrning i fast material med plant bottenhål mindre kostsam efterbearbetning Förstärkt med fläns Nytt skaftmaterial med ökad hållfasthet Borrning från centrum med fast diameter minskar investeringskostnaden för verktyg Slitstark yta Invändig och utvändig svarvning färre verktygsbyten Plan och längdsvarvning besparar verktygsplatser Spår och sticksvarvning spår och avstickning med ett verktyg Exakt kylvätskeförsörjning genom verktyget förbättrar spånevakuering och ökar driftsäkerheten TORX PLUS Skruv Konstruktion med stöd för spår och stickning för diameter 10 och 12 mm HCN2430 en Dragonskin sort för alla material Med nya vändskärsorten HCN 2430 kompletterar nu WNT ProfileMaster. Den är redan känd från Classic och ökar nu också prestadan på ProfileMaster. I kombination med den beprövade -M20 spånbrytaren medger denna universella vändskärsort bearbetning av stål, rostfritt och värmebeständigt material samt sekundär andvändning i gjutjärnsmaterial och icke järnhaltiga metaller. -M20 Positiv geometri Universellt vändskär Små till medelstora vändskär Stål Rostfritt Värmebeständiga legeringar

3 PM-L / PM-R ProfileMaster Beteckning x y l s d 1 r CW PDPT L S D1 RE mm mm mm mm mm mm 10 G ,0 1,5 5,0 2,10 2,1 0,4 12 G ,0 1,8 6,0 2,30 2,5 0,4 16 G ,5 2,0 8,0 2,80 3,4 0,4 20 G ,0 2,5 10,0 3,70 4,0 0,4 25 G ,5 3,0 12,5 4,50 4,4 0,4 32 G ,0 4,0 16,0 5,60 6,0 0,4 x y r s l d 1 y s x d 1 l r L R L R 0 L R PM-L / PM-R -M20 -M20 HCN 2430 HCN 2430 PM-L PM-R NEW 1F NEW 1F ISO r RE mm EUR EUR 10 G ,4 15, , G ,4 15,53 16 G ,4 15,73 20 G ,4 16,46 25 G ,4 18,32 32 G ,4 19,77 15,53 15,73 16,46 18,32 19, Stål Rostfritt Gjutjärn Icke-järn metaller Värmebeständiga legeringar

4 ProfileMaster 1,5xD Borr-svarv-stickverktyg Leveransinnehåll: Grundkropp bestyckad med 1 styck skärskruv, utan vändskär och skruvmejsel Ø10 mm ProfileMaster Ød 1 f f l 3 l 3 0 Bilden visar höger utförande vänster höger NEW 2G NEW 2G Beteckning d 1 d 2 () l 3 () f () (0 ) l 3 (0 ) f (0) Vändskär DC DCONMS OAL LU DC OAL LU WF mm mm mm mm mm mm mm mm EUR EUR PMC 10 R/L 1,5D ,0 5,0 PM 10R/L 163, ) 163, ) PMC 12 R/L 1,5D ,0 6,0 PM 12R/L 169, ) 169, ) PMC 16 R/L 1,5D ,0 8,0 127,3 26,3 5,7 PM 16R/L 179, , PMC 20 R/L 1,5D ,0 10,0 152,8 32,8 7,2 PM 20R/L 221, , PMC 25 R/L 1,5D ,5 12,5 183,3 40,8 9,2 PM 25R/L 251, , PMC 32 R/L 1,5D ,0 16,0 204,3 52,3 11,7 PM 32R/L 287, ,70 1) endast tillgänglig i version Y7 2A D-nyckel Skärskruv Reservdelar för beställnummer EUR EUR / T06 - IP 9, M1,8x3,6 - IP 3, / T07 - IP 9, M2,2x4,2 - IP 3, / T09 - IP 10, M3x5,7 - IP 2, / T15 - IP 10, M3x5,7 - IP 2, / T15 - IP 10, M3,5x8,6 - IP 2, / T20 - IP 11, M5x10,8 - IP 7,

5 f ProfileMaster 2,25xD Borr-svarv-stickverktyg Leveransinnehåll: Grundkropp bestyckad med 1 styck skärskruv, utan vändskär och skruvmejsel Ø10 mm ProfileMaster Ød 1 l 3 fl3 Ød Ød Bilden visar höger utförande vänster höger NEW 2G NEW 2G Beteckning d 1 d 2 d 3 () l 3 () f () (0 ) l 3 (0 ) f (0) Vändskär DC DCONMS DF OAL LU DC OAL LU WF mm mm mm mm mm mm mm mm mm EUR EUR PMC 10 R/L 2,25D ,4 22,5 5,0 PM 10R/L 240, ) 240, ) PMC 12 R/L 2,25D ,0 27,0 6,0 PM 12R/L 245, ) 245, ) PMC 16 R/L 2,25D ,5 36,0 8,0 98,8 38,3 5,7 PM 16R/L 258, , PMC 20 R/L 2,25D ,0 45,0 10,0 113,8 47,8 7,2 PM 20R/L 309, , PMC 25 R/L 2,25D ,6 56,3 12,5 135,9 59,6 9,2 PM 25R/L 355, , PMC 32 R/L 2,25D ,0 72,0 16,0 162,3 76,3 11,7 PM 32R/L 398, ,40 1) endast tillgänglig i version Y7 2A D-nyckel Skärskruv Reservdelar för beställnummer EUR EUR / T06 - IP 9, M1,8x3,6 - IP 3, / T07 - IP 9, M2,2x4,2 - IP 3, / T09 - IP 10, M3x5,7 - IP 2, / T15 - IP 10, M3x5,7 - IP 2, / T15 - IP 10, M3,5x8,6 - IP 2, / T20 - IP 11, M5x10,8 - IP 7,

6 Riktvärde skärdata Skärdata P M K N S H Index Material Hållfasthet N/mm² / HB / HRC v c i m/min 1.1 Allmänt konstruktionsstål < 800 N/mm Automatstål < 800 N/mm Sätthärdningsstål, olegerat < 800 N/mm Sätthärdningsstål, legerat < 1000 N/mm Glödgat stål, olegerat < 850 N/mm Glödgat stål, olegerat < 1000 N/mm Glödgat stål legerat < 800 N/mm Glödgat stål legerat < 1300 N/mm Gjutstål < 850 N/mm Nitrerhärdat stål < 1000 N/mm Nitrerhärdat stål < 1200 N/mm Kullagerstål < 1200 N/mm Fjäderstål < 1200 N/mm Snabbstål < 1300 N/mm Verktygsstål för kallformning < 1300 N/mm Verktygsstål för varmformning < 1300 N/mm Rostfritt stålgods, med svaveltillsats < 850 N/mm Rostfritt stål, ferritiskt < 750 N/mm Rostfritt stål, martensitiskt < 900 N/mm Rostfritt stål, ferritiskt / martensitiskt <1100 N/mm Rostfritt stål, austenitiskt / ferritiskt < 850 N/mm Rostfritt stål, austenitiskt < 750 N/mm Värmebeständigt stål < 1100 N/mm Nodulärt gjutjärn N/mm Nodulärt gjutjärn N/mm Perlitiskt gjutjärn N/mm Perlitiskt gjutjärn N/mm Vitjärn N/mm Vitjärn N/mm Aducergods N/mm Aducergods N/mm Aluminium (olegerat, låglegerat) < 350 N/mm Aluminiumlegeringar < 0,5% Si < 500 N/mm Aluminiumlegeringar 0,5-10% Si < 400 N/mm Aluminiumlegeringar 10 15% Si < 400 N/mm Aluminiumlegeringar > 15% Si < 400 N/mm Koppar (olegerat, låglegerat) < 350 N/mm Koppar - sega legeringar < 700 N/mm Koppar - speciallegeringar < 200 HB Koppar - speciallegeringar < 300 HB Koppar - speciallegeringar > 300 HB Mässing kortspånande, brons, rödmetall < 600 N/mm Mässing långspånande < 600 N/mm Termoplast Duroplast Fiberförstärka plaster Magnesium och magnesiumlegeringar < 850 N/mm Grafit 4.18 Volfram och volframlegeringar 4.19 Molybden och molybdenlegeringar 5.1 Ren nickel Nickellegeringar Nickellegeringar < 850 N/mm Nickel-Molybdenlegeringar Nickel-kromlegeringar < 1300 N/mm Kobolt - kromlegering < 1300 N/mm Värmebeständiga legeringar < 1300 N/mm Nickel-kobolt-(krom-)legeringar < 1400 N/mm Ren titan < 900 N/mm Titanlegeringar < 700 N/mm Titanlegeringar < 1200 N/mm < 45 HRC HRC 6.3 Härdat stål HRC HRC HRC Avancerad skärdata och teknisk information, se huvudkatalogen Kapitel 9 sidorna samt /
