1 SOTENÄS KOMMUN LÅNGEBRYGGA HOVENÄSET SOTENÄS KOMMUN Nybyggnad av befintlig brygga i Hovenäset Sotenäs kommun Rambeskrivning, kravspecifikation anläggnings- och konstruktionsarbeten. Långebrygga Hovenäset

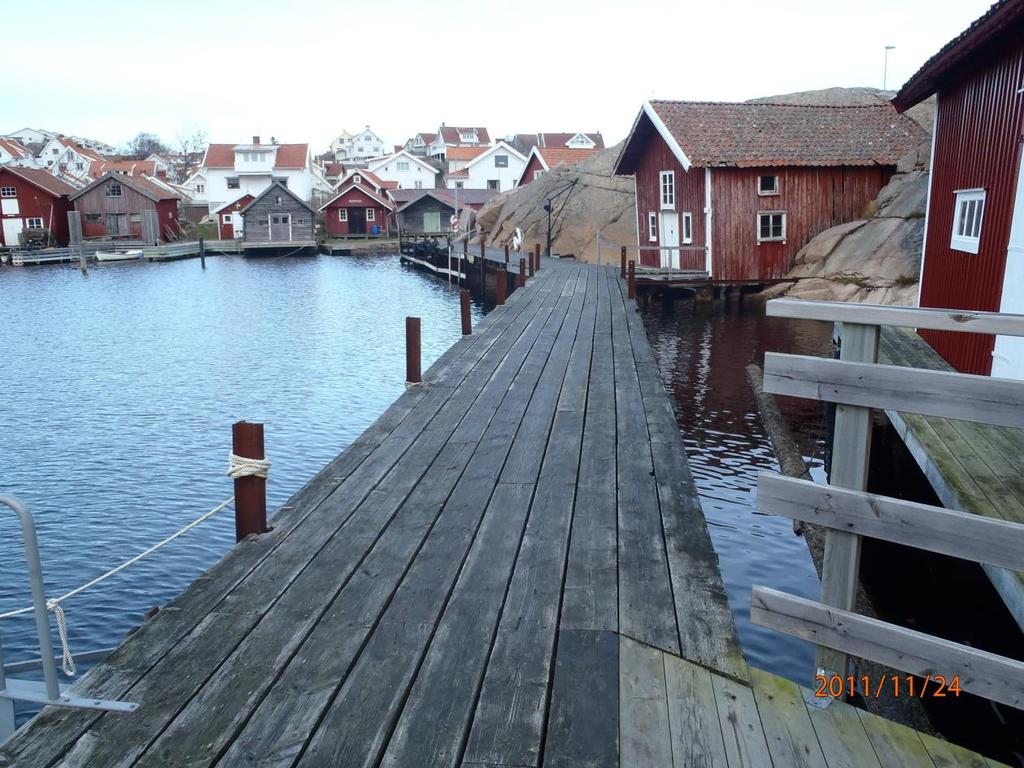

2 Uddevalla den 6 december 2011 SOTENÄS KOMMUN LÅNGEBRYGGA HOVENÄSET SOTENÄS KOMMUN Nybyggnad av befintlig brygga i Hovenäset Sotenäs kommun Rambeskrivning, kravspecifikation anläggnings- och konstruktionsarbeten. Orientering Träbryggan i Hovenäsets hamn, kallad Långebrygga till största delen ett trädäck på pålar av räl, är i behov av nyanläggning. Den befintliga bryggan skall ersättas av en ny bryggkonstruktion med liknande utförande. Den nya bryggan skall vara uppförd i samma höjd- och planläge samt ansluta till befintliga byggnader, gång- och trafikytor lika tidigare. Vissa partier av anslutande bryggkonstruktioner är privatägda och skall anslutas lika tidigare. Kran Bryggan som avses Observera den lilla kranen som troligen behöver placeras vid en påle för att få stabilitet 2

3 Omfattning Nyanläggning av bryggan skall utföras i omfattning enligt på planritningen redovisade områden. De gamla bryggorna demonteras och pålar tas bort så att ingen del finns kvar ovan botten. Material som skall sparas eller återanvändas anvisas av beställare. Samtliga utrustningsdetaljer som finns på bryggorna skall demonteras och återställas i omfattning och skick lika tidigare utförande. Entreprenören skall själv förvissa sig om beroende på sin valda framdrift av entreprenadarbetena om vad, om omfattningen och på vilket sätt demontering och återställning skall ske så att befintliga utrustningsdetaljer återställs till tidigare skick och funktion. Mindre höjdskillnader mellan det nya bryggdäcket och anslutande befintliga grundläggnins- och övriga konstruktioner skall utföras med mjuka övergångar. Bryggkonstruktioner i omedelbar anslutning till befintliga sjöbodar, kvarstående bryggor ej ingående i denna förfrågan, skall före det att den gamla bryggan rivs inventeras så att entreprenören har förvissat sig om att rivningen ej förorsakar några skador på sjöbodarnas grundläggning och att kvarvarande befintliga bryggsektioner har bärighet minst lika tidigare. Erforderliga skyddsanordningar, avstängningsanordningar, räcken, hänvisningsskyltar, tillfälliga bryggförbindelser, skall utföras så att olyckor ej kan ske. Entreprenören skall förvissa sig om och samordna så att pågående verksamheter, fisket, övriga reparationsarbeten för byggnader och dylikt inom det aktuella området, ej störs i väsentlig omfattning av det egna entreprenadarbetet. Bryggans längden ca 65 m och bredden 2,5 m. Åtkomst till arbetsområdet. Entreprenören skall själv via egna kontakter med berörda markägare och myndigheter, kommunala verksamhetsansvariga, anskaffa tillstånd för sina upplag och transporter både på land och på sjön. Uppankrade arbetsbåtar, flottar skall vara märkta och upplysta i erforderlig omfattning för god lokalisering under hela dygnet. Hovenäsets hamn kan nås från land via Hovenäsvägen och Kryssnäsvägen där det finns en sjösättningsramp för mindre båtar. Bryggan nås endast från landsidan i den norra delen av bryggan och åtkomst längs bryggan kan endast ske från vattnet på utsidan bryggan. Vattenområde som skall nås med mindre båtar 3

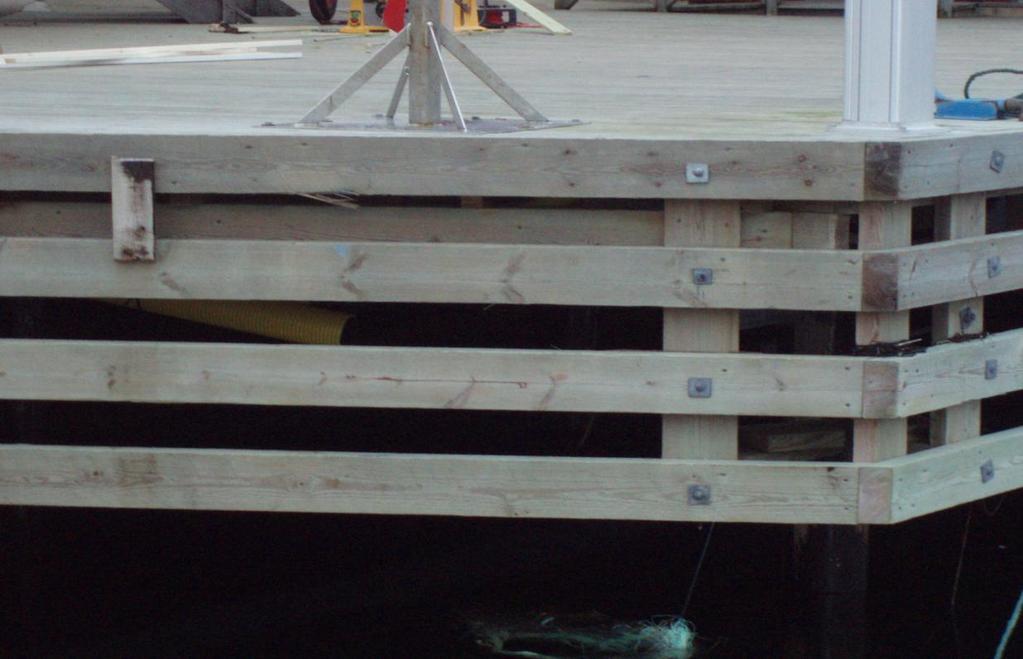

4 Bryggan som avses Tipp, deponier Entreprenören anskaffar och bekostar tipplatser för överblivet material. Överblivet material är allt befintligt material som beställaren ej gör anspråk på. Träbryggor Bryggan kan förslagsvis uppföras som trädäck på upplag av en trä och stålkonstruktion samt pålar till fast botten. Bryggfronten skall brädas in. Exempel på utseende av fronten på en nybyggd brygga 4

5 Exempel på en konstruktion Stålpålar Grundläggning kan ske med spetsbärande och cementfyllda stålpålar Ø 88,9x6,3 mm. Pålen gjuts in i ett skyddsrör PE 180 som injekteras. OBS att åtkomst till vatten innanför bryggan skall kunna ske med mindre båtar varför pålar och inbrädning skall placeras och utföras så att en öppning erhålls. Beställaren anvisar det exakta läget. Inom den norra delen och insidan av bryggan kan grundläggningen troligen ske direkt på berg. Vid pållängder till ej stabiliserande djup kan förankring ske till innanförliggande bergsidan. Dock ej så att privata anordningar och utrymmen orsakas olägenheter. Utrustning längs bryggorna Träbryggan skall förses med förtöjningsringar, moringar inkl. fästdon av galvat material c 3 m. Räddningsstegar av RF C 50 m. Stegarna skall nå med två steg under MWY. Två (2) tomrör, dels PE Ø 25 mm för vatten och dels BE 50 för el, hängs upp under bryggans framkant med rostfria klammer c 500 mm. Belysning skall monteras i bakkanten på bryggan. Den befintliga belysningsstolpen i början på bryggan återmonteras. Två nya belysningsstolpar skall monteras, en på mitten och en i slutet av bryggan. Stolpar och armaturer likvärdiga befintlig belysning. Strömkabel skall vara gul och dras i skyddsrör ut till samtliga belysningspunkter och klamras med rostfria klammer c 500 mm under bryggan. Återställning Samtliga av entreprenören för entreprenaden erforderligt demonterat material och utrustning skall återställas, återmonteras till tidigare skick och belägenhet. Vissa detaljer kan behöva förnyas. I anbudet skall förslag till nyanläggning för räcken, trappor mm anges. El- och tele och va-arbeten kan komma att påträffas och skall återställas enligt ledningsägares anvisningar. 5

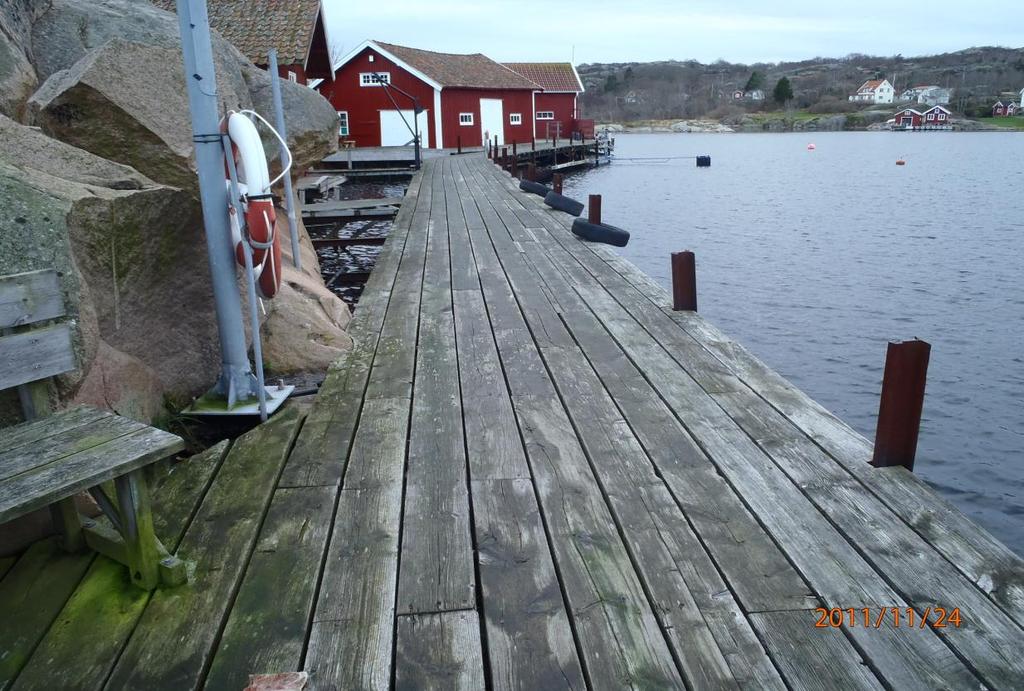

6 Norra delen av bryggan Belastningar Bryggorna skall dimensioneras för s.k. trängsellast 4,0 kn/m2 Geoteknik och pållängder Någon geoteknisk undersökning har ej utförts för arbeten med den nya bryggan. Pålar skall slås till fast botten. Beroende av entreprenören vald dimensionering på upplagskonstruktionen varierar centrumavståndet mellan pålarna. Med befintlig slagen räl och övriga pålkonstruktioner, vattendjup samt vald upplagskonstruktion, får entreprenören bilda sig en uppfattning om centrumavstånd och totala pållängden för anläggandet av den nya bryggan. För samtliga arbeten gäller AMA och BSK. Allt trävirke skall vara av tryckt kvalitet enligt Nordiska träskyddsklasser, LFB.11. Kapat virke skall efterbehandlas med lämpligt träskyddsmedel. Allt stål skall rostskyddas i S9.12. Korrocivitetsklass C5-M. Bultar, kem-ankare mm för övriga förband utförs VFZ. Svetsklass WC. Skruvförband S1. 6

7 Relationsritningar Relationsritningar skall upprättas för samtliga delar av den nya bryggan. Plan och konstruktionsritningar. Ritningar, Skisser Den nya bryggan skall i allt väsentligt vara i sitt utseende lika den gamla bryggan samt med fronten inbrädad så att mindre båtar kan angöra bryggan. Anbudsgivaren skall i sitt anbud bifoga skisser på förslag till bryggans konstruktion och uppbyggnad samt dimensioneringsangivelser. Bryggan har en lågdel strax utanför rampen som även den skall nyanläggas och förses med steg så att den är nåbar upp på långa bryggan. Utrustning som tillhör den aktuella bryggan skall återställas eller nyanläggas. Nyanläggning av utrustningsdetaljer skall alltid ske i samråd med beställaren 7

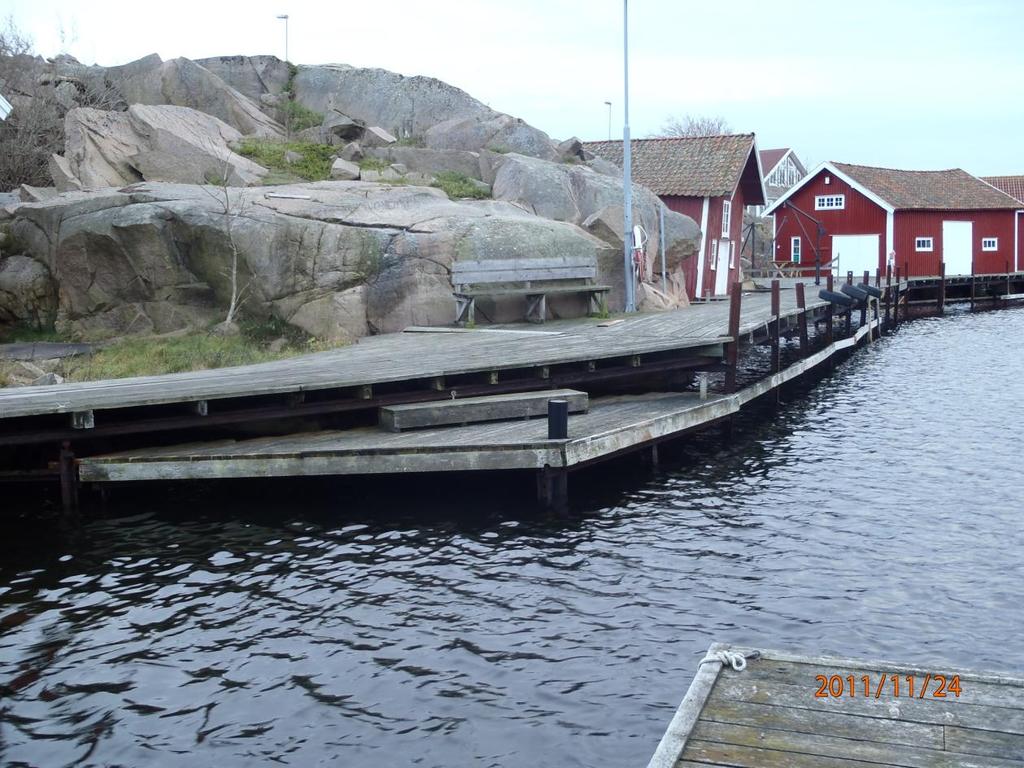

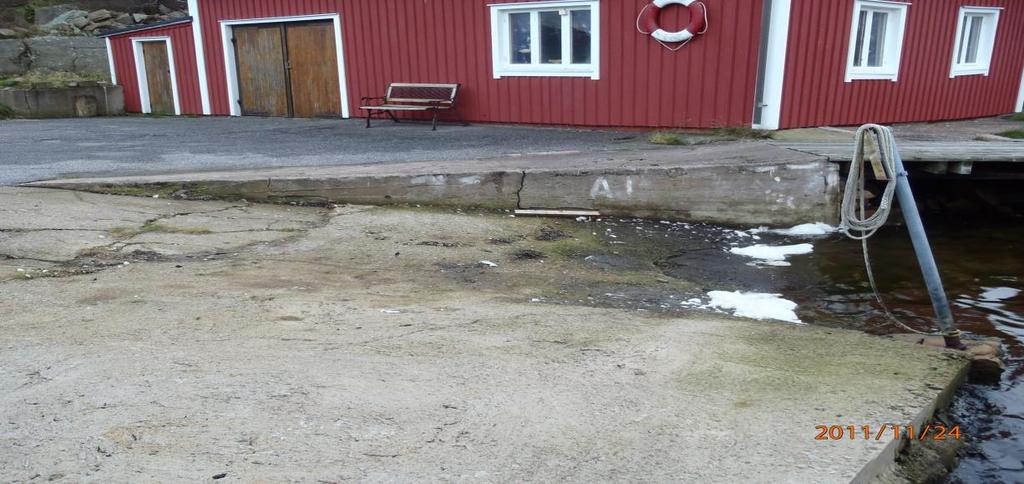

8 Anslutningen mot befintlig betong. Norra delen av bryggan. BBK 8
