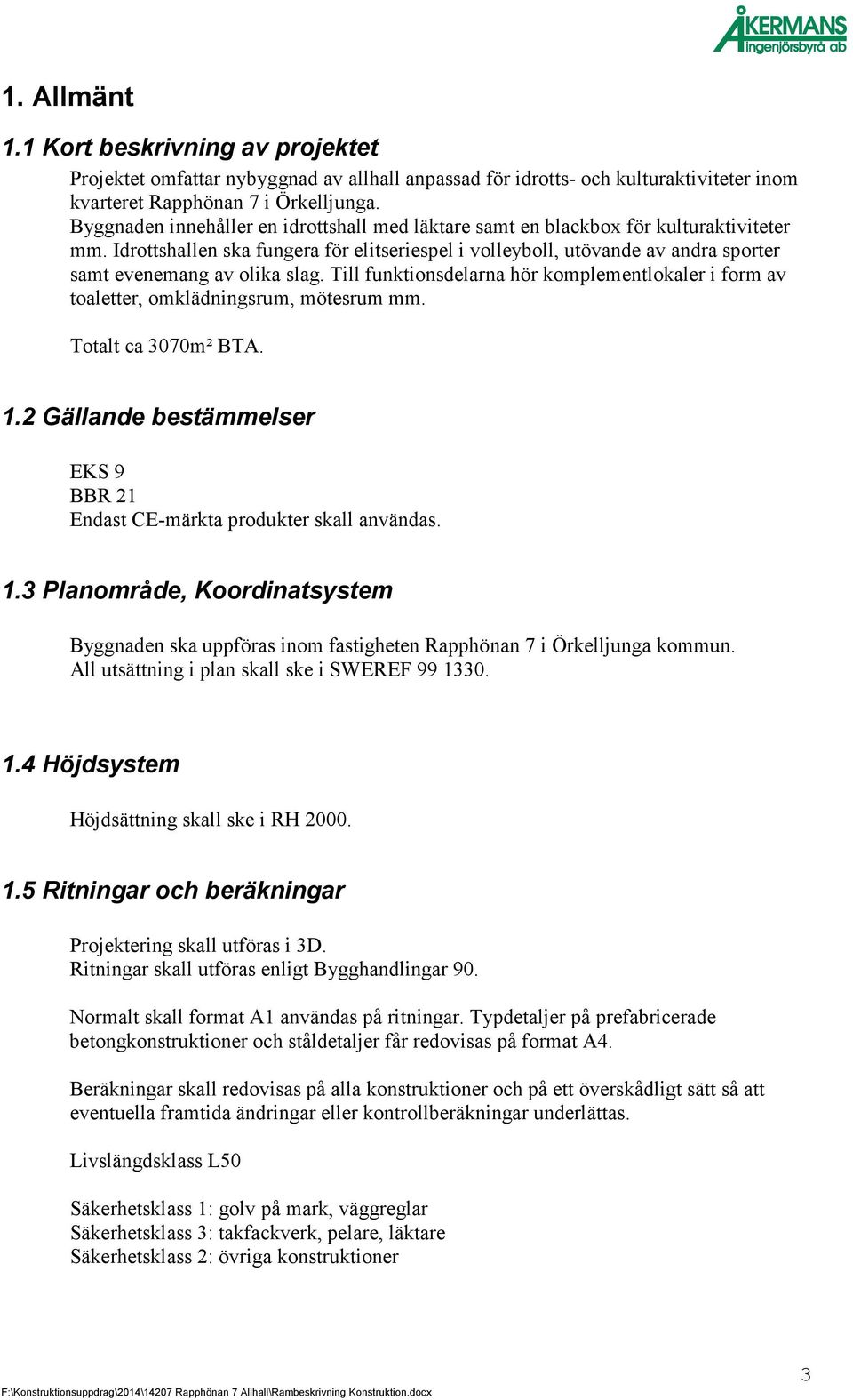

3 1. Allmänt 1.1 Kort beskrivning av projektet Projektet omfattar nybyggnad av allhall anpassad för idrotts- och kulturaktiviteter inom kvarteret Rapphönan 7 i Örkelljunga. Byggnaden innehåller en idrottshall med läktare samt en blackbox för kulturaktiviteter mm. Idrottshallen ska fungera för elitseriespel i volleyboll, utövande av andra sporter samt evenemang av olika slag. Till funktionsdelarna hör komplementlokaler i form av toaletter, omklädningsrum, mötesrum mm. Totalt ca 3070m² BTA. 1.2 Gällande bestämmelser EKS 9 BBR 21 Endast CE-märkta produkter skall användas. 1.3 Planområde, Koordinatsystem Byggnaden ska uppföras inom fastigheten Rapphönan 7 i Örkelljunga kommun. All utsättning i plan skall ske i SWEREF Höjdsystem Höjdsättning skall ske i RH Ritningar och beräkningar Projektering skall utföras i 3D. Ritningar skall utföras enligt Bygghandlingar 90. Normalt skall format A1 användas på ritningar. Typdetaljer på prefabricerade betongkonstruktioner och ståldetaljer får redovisas på format A4. Beräkningar skall redovisas på alla konstruktioner och på ett överskådligt sätt så att eventuella framtida ändringar eller kontrollberäkningar underlättas. Livslängdsklass L50 Säkerhetsklass 1: golv på mark, väggreglar Säkerhetsklass 3: takfackverk, pelare, läktare Säkerhetsklass 2: övriga konstruktioner 3

4 1.6 Brandskydd Enl. brandskyddsbeskrivning utförd av FSD daterad Statiskt system och klimatskal I denna ramhandling har förutsatts följande statiska system och klimatskal. Sockel av betong sandwichelement till H=2,4 m ö FG i hall. Yttervägg av sandwichelement typ Paroc eller likvärdigt. Yttervägg av betong sandwichelement i lågdelarna. Samtliga mellanbjälklag samt takbjälklag i Blackbox av betong. Bärande mellanväggar av betong. Takkonstruktionen skall utföras som en oluftad konstruktion, TRP-plåt och isolering med papp som tätskikt. Pelare av stål. Stabilisering sker med skivverkan i tak och mellanbjälklag samt med kryss eller strävor i hallens gavlar och långsidor och i lågdelarnas ytterväggar. Takfackverk av stål räknas fritt upplagda. Det förutsätts att underramen stagas i erforderlig omfattning för lastfall med vindsug på tak. 1.8 Energihushållning För att uppfylla kravet på energihushållning skall entreprenören visa att byggnaden uppfyller normkrav enligt BBR gällande värmeisolering, lufttäthet och värmeåtervinning. De tre delkraven skall uppfyllas var för sig. Med hänsyn till relativa fuktigheten i lokalerna skall stor omsorg ägnas täthet hos diffusionsspärr i tak och ytterväggen. Entreprenören skall genom särskild beräkning visa att kondensrisk inte föreligger i vägg- och takkonstruktioner. Högsta tillåtna U-värde: Tak: 0,12 W/m²*K Sandwich vägg: 0,16 W/m²*K Sandwich betongsockel: 0,16 W/m²*K Golv hall och entre: 0,12 W/m²*K Golv omkl.och Blackbox: 0,10 W/m²*K Fönster: 1,0 W/m²*K Dörrar: 1,0 W/m²*K 4

5 1.9 Takskydd Takskydd skall utföras enligt BBR 8:24 samt tillägg enligt A 2 Belastningar Som kompletteringar till föreskifter i EKS lämnas nedanstående anvisningar. 2.1 Egentyngder Före tillverkning skall egentyngder av konstruktioner och installationer verifieras. Därvid beaktas bl. a.: Armaturer och el-installationer. Ventilationsanläggningar. Anläggningar för ljus- och ljudteknik inkl. teknikbryggor i tak. Ridåvägg. Diverse redskap som skall kunna hissas upp i tak såsom basketkorgar mm. Eventuella solceller på stativ på taket enligt El-beskrivning. 2.2 Snölast Snölast beräknas för snözon 2,0. Snöficka skall beaktas. 2.3 Vindlast Referensvindhastighet v b =25 m/s. Terrängtyp II skall gälla. 2.4 Nyttiga laster Lokaltyp Nyttig Koncentrerad last last kn/m 2 Ψ 0 Ψ 1 Ψ 2 kn Utrymmen 4,0 0,7 0,7 0,6 4,0 för idrott Läktare 5,0 0,7 0,7 0,6 4,5 Trappor 3,0 0,7 0,7 0,6 3,0 Övriga 3,0 0,7 0,5 0,6 3,0 publika lokaler Kontor 2,5 0,7 0,5 0,3 3,0 5

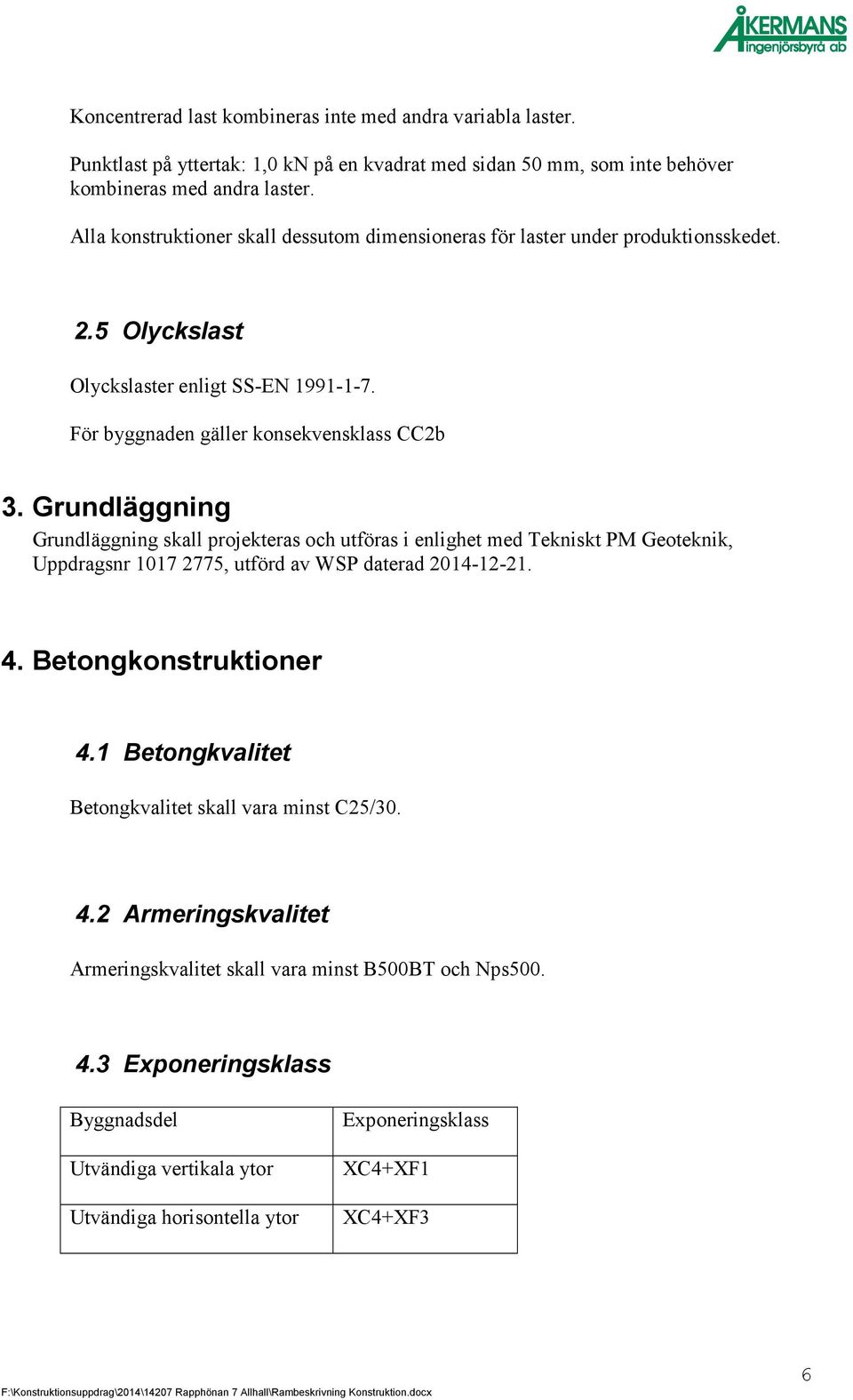

6 Koncentrerad last kombineras inte med andra variabla laster. Punktlast på yttertak: 1,0 kn på en kvadrat med sidan 50 mm, som inte behöver kombineras med andra laster. Alla konstruktioner skall dessutom dimensioneras för laster under produktionsskedet. 2.5 Olyckslast Olyckslaster enligt SS-EN För byggnaden gäller konsekvensklass CC2b 3. Grundläggning Grundläggning skall projekteras och utföras i enlighet med Tekniskt PM Geoteknik, Uppdragsnr , utförd av WSP daterad Betongkonstruktioner 4.1 Betongkvalitet Betongkvalitet skall vara minst C25/ Armeringskvalitet Armeringskvalitet skall vara minst B500BT och Nps Exponeringsklass Byggnadsdel Utvändiga vertikala ytor Utvändiga horisontella ytor Exponeringsklass XC4+XF1 XC4+XF3 6
