1 LR 110 GG PR 110 GG HÅNDBOK ed0113

2 Dometic S.à r.l. op der Hei 17 L Hosingen, Luxembourg

3 KOPIA AV ORIGINALBRUKSANVISNINGEN INNEHÅLLSFÖRTECKNING Sida Viktig information Allmänt 4 Säkerhet 4 Transport 4 Miljö 4 Installation Uppställning 5 Rengöring / Desinfektion 5 Elektrisk anslutning 5 Elektronik Instrumentpanel 6 Display 6 Inkoppling 6 Temperaturvisning 6 Knappbeläggning 7 Inställning av språk 7 SETTINGS-menyn 7 EXTRA-menyn 9 Status- och varningsmeddelanden 10 Larm- och felmeddelanden 11 Användning Viktiga anvisningar 12 Larmsituationer 12 Larmhistoria 12 Batteri 13 Externa larmfunktioner 13 Invändig utrustning 13 Temperaturskrivare 13 RS485 - gränssnitt 14 Rengöring 14 Fläkt 14 Belysning 14 Underhåll och reparationer 14 3

4 Viktig information Allmänt Kylskåp av LR och PR-serien är avsedda för förvaring av temperaturkänsliga produkter i en obruten kylkedja. De är inte avsedda för lagring av blod eller blodkomponenter. Läs noga igenom bruksanvisningen och all information om driftsäkerhet, användning och underhåll innan du börjar använda kylen/frysen. Ta väl vara på bruksanvisningen och förvara den i närheten av kylen/frysen så att alla som! använder den kan informera sig om funktioner och säkerhetsföreskrifter. Se noga till att det finns tillräckligt med utrymme runt omkring skåpet för att luften ska kunna cirkulera. Observera anvisningarna för installation i samband med detta. Aggregaten är inte avsedda för kylning av livsmedel. För översättningar till andra språk är den tyska originalbruksanvisningen bindande. Säkerhet Kylen/frysen får bara användas av vuxna personer. Låt inte barn leka med den eller röra kontrollerna. Installationsarbeten och inställningar får endast göras av kvalificerad personal. Arbeten som utförs av personer med bristande kunskaper kan göra att kylskåpet fungerar sämre och leda till person- eller sakskador. Service och reparation får endast utföras av kvalificerad tekniker från Kundtjänst. Endast reservdelar i original får användas. Se till att anslutningskabeln inte kläms eller bockas när kylen/frysen installeras eller flyttas. Stäng av kylen/frysen helt och dra ut kontakten innan du rengör eller utför någon form av service på den. Dra alltid i själva kontakten och inte i kabeln. Om du inte kan komma åt kontakten ska säkringen kopplas ur. VARNING: Kylsystemet innehåller brandfarliga köldmedium. På grund av detta faktum är följande information särskilt viktig. Både kylen/frysen och de produkter som förvaras i den kan få betydande skador om systemet läcker. Se därför till att inga vassa föremål kommer i kontakt med kylsystemet. Transport Kontrollera att kylen/frysen är oskadd vid leveransen. Skulle transportskador konstateras ska du omedelbart vända dig till speditören eller till inköpsstället och visa upp kvitto eller Inga elektriska apparater får användas inne i skåpet. Aggregaten innehåller miljövänligt köldmedium. Innan aggregatet skrotas ska köldmediekretsen öppnas utomhus så att köldmediet kan avdunsta. Varning: Köldmediet är brännbart! fraktsedel. Börja inte använda en transportskadad kyl eller frys! Fråga på inköpsstället om du är osäker. Kylen/frysen får bara transporteras stående. (Maximal lutningsvinkel 45 ) Miljö Bidrag till att värna om miljön: tänk på att kylen/frysen måste källsorteras rätt när det kasseras. Förpackning och hjälpmedel är i princip återvinningsbara och ska sorteras för återanvändning. Innan du slänger bort en gammal kyl eller frys ska du ta av dörren så att inte lekande barn kan bli instängda i det. Innan du kasserar kylen/frysen måste du demontera blyackumulatorn och källsortera den för sig. När du kasserar kylen/frysen ska du se upp så att det inte blir för varmt, eftersom isoleringsmaterialet skummats upp med brännbar gas. 4

5 Installation! Uppställning min 70 mm min 200 cm Kylen/frysen ska ställas i ett torrt utrymme med god ventilation. Du bör undvika att ställa den i direkt solljus eller nära någon form av värmekälla. Försäkra dig om att skåpet står stadigt och rakt och inte är i vägen för andra apparater. min 70 mm En förutsättning för att kylskåpet ska fungera utan problem är att luftcirkulationen alltid är god runt omkring. Det måste åtminstone finnas ett fritt avstånd på 70 mm på alla sidor. Kylskåpet bör inte ställas alldeles under en takfläkt eller i närheten av en klimatanläggning. min 70 mm min 70 mm min 200 cm min 70 mm min 70 mm De angivna måtten för installation måste min 70 mm respekteras. En förutsättning för att kylskåpet ska fungera utan problem är att luftcirkulationen alltid är god runt omkring. Håll en ventilation öppning på minst 20 cm2 per enhet. Se till att enheten är stadigt och perfekt rak. Enheten är utrustad med 4 justerbara fötter. Använd dessa fötter att anpassa kylskåpet till önskad höjd (max 870mm). min 200 cm min 200 cm Rengöring / Desinfektion Innan du börjar använda kylen/frysen ska den rengöras resp. desinficeras både in- och utvändigt. Använd bara milda rengöringsmedel och absolut inga skarpa och frätande puts- eller skurmedel, stålull, skursvampar eller kemiska lösningsmedel. Se till att det inte kommer in vätskor i fläkthuset när du rengör skåpet. För desinfektion kan du använda alla vanliga i hemmet förekommeande typer av desinfektionsmedel för yttre bruk om de rekommenderas i listan Deutschen Gesellschaft für Hygiene und Mikrobiologie (DGHM) eller av någon annan liknade nationell organisation. För att desinficera mindre ytor rekommenderar vi koncentrerad alkohol. Elektrisk anslutning Innan du ansluter kylen/frysen ska du kontrollera att angivelserna på märkskylten inuti den överensstämmer med lokala gränsvärden. Kylen/frysen får bara kopplas till jordade uttag. Innan den ansluts och sätts på för första gången måste den stå och stabilisera sig i ungefär 30 minuter. 5

6 Apparaten får endast anslutas till jordat uttag som är säkrat via skyddsledare och lämpligt felströmsskydd. Elektronik För att undvika att skåpet kopplas från på grund av eventuella problem med andra elektriska apparater bör det anslutas till en separat strömkrets. Det får absolut inte kopplas i en förgreningsdosa med andra elektriska apparater och sedan anslutas till ett vägguttag. Se till att elkontakten är lättåtkomlig så att den lätt kan dras ut utan att du behöver flytta på några andra apparater eller möbler. Instrumentpanel röd LED (Alarm) Display VÄNSTER, HÖGER, UPP, NER knappar 220V TILLBAKAknapp 220V Nyckelströ mbrytare grön LED (Power) Ljusknapp MENYknapp ENTERknapp Ljud av knapp Display 220V Temperatur DOOR OPEN BATTERY FAIL 220V Ingångsspänning Klocktid Batteri Status-, varnings- och larmmeddelanden DOOR OPEN BATTERY FAIL Inkoppling Vrid nyckelströmbrytaren till vågrätt läge för inkoppling. Den gröna POWER-LED tänds. Kort efter inkopplingen visas kylskåpets innertemperatur på displayen. Kompressorn och alla andra komponenter kopplas in först efter ett internt självtest som tar en minut. Temperaturvisning Under normal drift visar displayen kylskåpets innertemperatur. Temperaturenheten beror av inställningen TEMP.ENHET i SETTINGS-menyn. ( C - Celsius eller F - Fahrenheit). Visningen sker i steg om 0.1 eller 1 - beroende av inställningen UPPLÖSNING i SETTINGSmenyn. Vid en kombinerad kyl / frysanläggning visas de båda temperaturerna över varandra på displayen (kylenheten överst, frysenhet underst). 6

7 Knappbeläggning När man trycker på MENY-knappen 3 kommer man till menyområdet. Man väljer önskad meny med knapparna UPP resp. NER. Valet måste bekräftas med ENTER-knappen. När man trycker på TILLBAKA-knappen ) kommer man tillbaka till föregående menypunkt. Med navigationsknapparna NER- q, UPP- p, VÄNSTER - t och HÖGER u kan man förflytta sig inom menyerna och ändra inställningar där. Inställning av språk Om man befinner sig i normalt visningsläge tänds resp. släcks innerbelysningen. I menyområdet är funktionen Ljusknapp urkopplad. Med ENTER-knappen 8 bekräftas det aktuella valet. Det gäller både menyval och parametervärde. Ändringen av en parameter tillämpas inte förrän den bekräftats med ENTERknappen. Vid larm kan den akustiska larmsignalen kopplas ur under en förutbestämd tid med knappen Ljud av. I menyområdet är funktionen Ljud av urkopplad. Vid tillverkningen ställs språkinställningen av elektroniken på ENGELSKA. Gör så här för att ställa om till svenska 3 Tryck på MENY-knappen q Välj EXTRA-meny 8 q LANGUAGE 8 q SVENSKA 8 SETTINGS-menyn Parametrarna i SETTINGS-menyn griper delvis direkt in i anläggningens funktion. Tillträdet till SETTINGS-menyn kan därför skyddas med ett lösenord. Vi rekommenderar att detta skydd används, för att begränsa tillträdet till parameterinställningarna. Beroende på modell saknas vissa av funktionerna. Dessa ersätts på displayen med Tryck på MENY-knappen w Välj SETTINGS-menyn 8 w INST.LÖSENORD: 0XXX 8 I fabriksinställningen är detta lösenord inställt på värdet 0000, så att man kommer direkt till SETTINGS-menyn när man trycker på 8 -knappen. q INST.PUNKT 8 w SET : X.X C Temperaturinställningsvärdet är kylskåpets börtemperatur. Inställningsvärdet kan ändras inom bestämda gränsvärden i steg om 0.5 K. q DATUM/KLOCKSLAG 8 w INST. DATUM/KLOCKSLAG 8 w HH:MM dd MMM yy 8 Inställning av aktuell klocktid och datum. VÄLJ 12H/24H 8 w 12h DISPLAY pq 24h DISPLAY 8 Byte mellan 12- och 24-timmarsformat. q LARM 8 w INST. LÅGT LARM 8 w LÅGT LARM: : X.X C 8 Lägsta tillåtna innertemperatur. Om detta värde underskrids utlöses ett temperaturlarm. q INSTÄLLN.HÖGT LARM 8 w HÖGT LARM: : X.X C 8 Högsta tillåtna innertemperatur. Om detta värde överskrids utlöses ett temperaturlarm. 7

8 q FJÄRRDÖRRLARM 8 w FJÄRRDÖRRLARM TILLÅTA : 0 pq 1 8 Aktivering av fjärrlarmet vid dörröppning 0 = Fjärrlarm från / 1 = Fjärrlarm till. q DÖRRVÄRME 8 w DÖRRVÄRME AV pq PÅ 8 In- och urkoppling av dörrvärmen på anläggningar med glasdörrvärme. q LARMTEST 8 w AKTIVERING LARMTEST 8 w LARMTEST 8 Denna funktion simulerar en temperaturalarmsituation. När man trycker på ENTER startas följande larmtestförlopp: 1. Stegvis höjning av innertemperaturen tills den övre larmgränsen uppnås. Temperaturlarmet utlöses. 2. Stegvis sänkning av innertemperaturen tills den undre larmgränsen uppnås. Temperaturlarmet utlöses. q FJÄRRAKTIV. 8 w FJÄRR AV pq PÅ 8 Fjärrlarmet kan kopplas till eller från för larmtest. q KOM. ADRESSE 8 w KOM.ADRESS: 0 pq Med hjälp av det inbyggda RS485-gränssnittet kan flera anläggningar kopplas samman med varandra. Om så är fallet måste varje enskild anläggning tilldelas en separat kommunikationsadress. (Inställning från 0-255) q SERVICE 8 w ÅTERSTÄLL SERVICETID 8 w ÅTERST.RÄKNARE 8 w JA pq NEJ 8 Efter en förutbestämd driftstid visas ett SERVICEmeddelande på displayen, för att påminna om att det är tid för service. Räknaren för denna servicetid kan nollställas med denna funktion. q RADERA SERVICEVARN. 8 Denna funktion släcker servicemeddelandet. q ANV.LÖSENORD 8 Ändring av lösenordet till SETTINGS -menyerna. w ÄNDRA LÖSENORD 0XXX XXXX 8 Ange nytt lösenord två gånger och bekräfta. q KALIBRERING 8 Denna funktion kalibrerar givaren. Eftersom varje inställning av kalibreringen påverkar anläggningens funktion, skyddas den från fabrik av ett lösenord och får endast användas av utbildad servicepersonal! w PASSWORT KALIBRIERUNG : 0XXX 8 Ange lösenordet till kalibreringsmenyn. 8

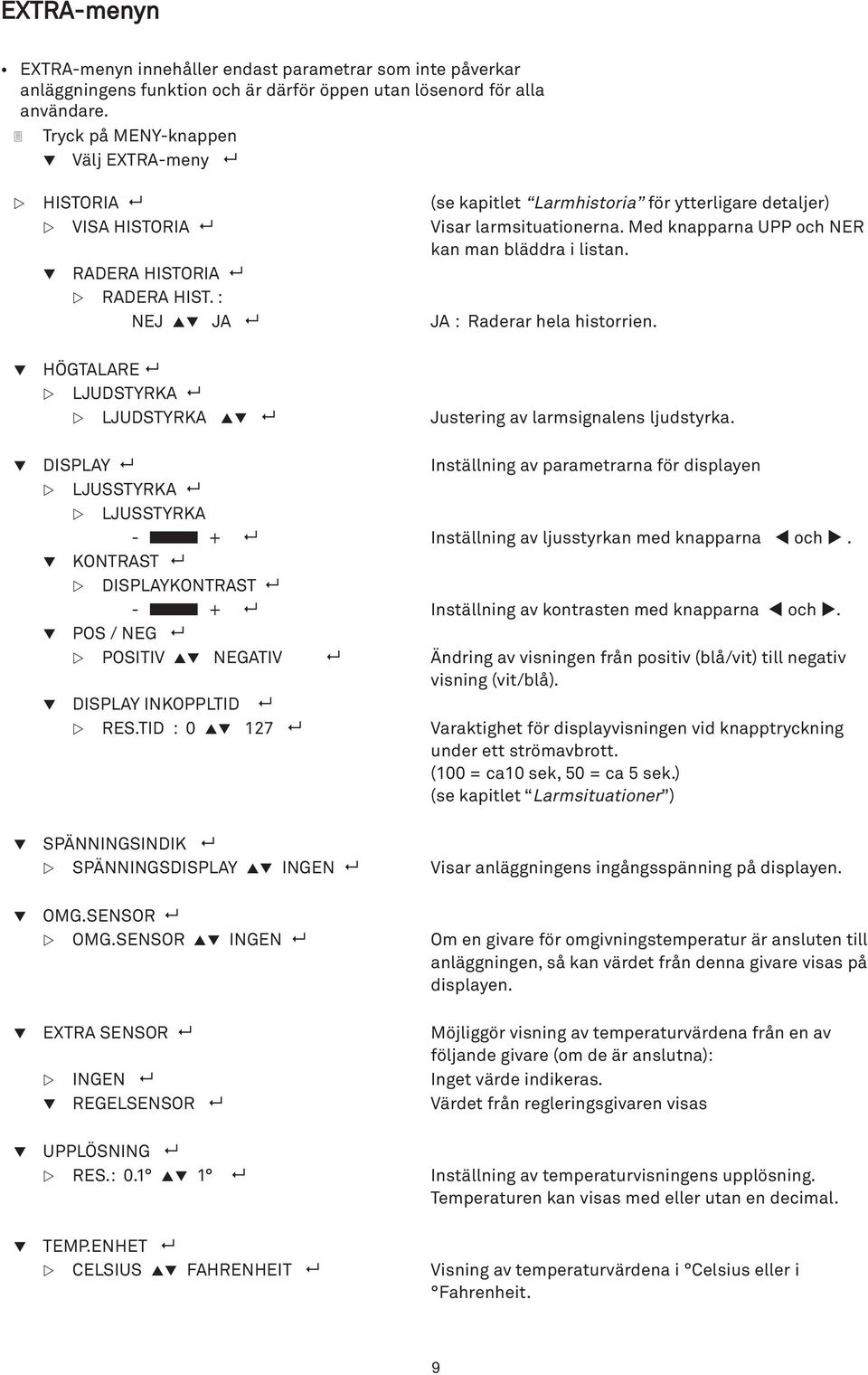

9 EXTRA-menyn EXTRA-menyn innehåller endast parametrar som inte påverkar anläggningens funktion och är därför öppen utan lösenord för alla användare. 3 Tryck på MENY-knappen q Välj EXTRA-meny 8 w HISTORIA 8 (se kapitlet Larmhistoria för ytterligare detaljer) w VISA HISTORIA 8 Visar larmsituationerna. Med knapparna UPP och NER kan man bläddra i listan. q RADERA HISTORIA 8 w RADERA HIST. : NEJ pq JA 8 JA : Raderar hela historrien. q HÖGTALARE 8 w LJUDSTYRKA 8 w LJUDSTYRKA pq 8 Justering av larmsignalens ljudstyrka. q DISPLAY 8 Inställning av parametrarna för displayen w LJUSSTYRKA 8 w LJUSSTYRKA Inställning av ljusstyrkan med knapparna t och u. q KONTRAST 8 w DISPLAYKONTRAST Inställning av kontrasten med knapparna t och u. q POS / NEG 8 w POSITIV pq NEGATIV 8 Ändring av visningen från positiv (blå/vit) till negativ visning (vit/blå). q DISPLAY INKOPPLTID 8 w RES.TID : 0 pq Varaktighet för displayvisningen vid knapptryckning under ett strömavbrott. (100 = ca10 sek, 50 = ca 5 sek.) (se kapitlet Larmsituationer ) q SPÄNNINGSINDIK 8 w SPÄNNINGSDISPLAY pq INGEN 8 Visar anläggningens ingångsspänning på displayen. q OMG.SENSOR 8 w OMG.SENSOR pq INGEN 8 Om en givare för omgivningstemperatur är ansluten till anläggningen, så kan värdet från denna givare visas på displayen. q EXTRA SENSOR 8 Möjliggör visning av temperaturvärdena från en av följande givare (om de är anslutna): w INGEN 8 Inget värde indikeras. q REGELSENSOR 8 Värdet från regleringsgivaren visas q UPPLÖSNING 8 w RES.: 0.1 pq 1 8 Inställning av temperaturvisningens upplösning. Temperaturen kan visas med eller utan en decimal. q TEMP.ENHET 8 w CELSIUS pq FAHRENHEIT 8 Visning av temperaturvärdena i Celsius eller i Fahrenheit. 9

10 q SPRÅK 8 Byte av menyspråk. w ENGELSKA 8 q TYSKA 8 q FRANSKA 8 q HOLLÄNDSKA 8 q ITALIENSKA 8 q SPANSKA 8 q PORTUGISISKA 8 q DANSKA 8 q SVENSKA 8 q NORSKA 8 q FINSKA 8 q MALAYSISKA 8 q RYSKA 8 q DIAGNOS 8 Visar anläggningens aktuella status (endast för serviceändamål). q PARAMETRAR 8 Visar aktuella inställningar av alla parametrar (endast för serviceändamål). Status- och varningsmeddelanden Elektroniken genererar olika status resp. varningsmeddelanden beroende på anläggningens inställningar resp. tillstånd. När två eller flera meddelandens ska visas samtidigt på en rad, visas dessa meddelanden omväxlande på displayen. w DÖRR ÖPPEN Detta meddelande visas så snart anläggningens dörr öppnas. Om dörren inte stängs igen inom en förinställd tid, utlöses ett larm. Detta larm sparas inte i historielistan. Meddelandet resp. larmet försvinner så snart dörren stängs. w HISTORIA Detta meddelande visar att det finns en ny notering i larmhistorien. Meddelandet försvinner så snart historien har visats en gång med funktionen VISA HISTORIA. w LARMTEST Visas under ett larmtest. Meddelandet försvinner så snart testet är avslutat. w OMG.. C Om det finns en givare för omgivningstemperatur ansluten och visningen i EXTRA-menyn är aktiverad (3 - EXTRA - OMG.SENSOR), visas detta meddelande på displayen följt av den aktuellt uppmätta omgivningstemperaturen. w REG.. C Om visningen av regleringsgivaren är aktiverad i EXTRA-menyn (3 - EXTRA - EXTRA SENSOR - REGELSENSOR), visas detta meddelande följt av aktuellt uppmätt regleringstemperatur på displayen. w SERVICE När anläggningen har fungerat en viss i förväg bestämd tid visas detta meddelande på displayen för att tala om att det är tid för rengöring eller service. Meddelandet kan raderas med RADERA SERVICEVARN. - funktionen i SETTINGS-menyn. 10

11 w HÖG OMGIVN.TEMP. Om det finns en givare för omgivningstemperatur ansluten till anläggningen och detta värde stiger över ett förinställt värde, visas detta meddelande på displayen. Anläggningen fortsätter ändå att fungera normalt. Maxvärdet som finns lagrat i elektroniken beror på den aktuella anläggningens temperaturklass och kan inte ändras. w LÅG OMGIVN.TEMP. analogt med HÖG OMGIVN.TEMP. men med minimivärde. Larm- och felmeddelanden Följande larmmedelanden kan skapas av elektroniken. Se kapitlet Alarmsituationer för ytterligare information. w DÖRR ÖPPEN se statusmedelandet DÖRR ÖPPEN w HÖG TEMP. LARM Detta larmmeddelande visas så snart innertemperaturen överskrider den angivna övre larmgränsen. Ett larm om för hög innertemperatur sparas i larmhistorien. Larmmeddelandet försvinner så snart temperaturen åter når den övre larmgränsen. w LÅG TEMP. LARM Detta larmmeddelande visas så snart innertemperaturen underskrider den angivna undre larmgränsen. Ett larm om för låg innertemperatur sparas i larmhistorien. Larmmeddelandet försvinner så snart temperaturen åter når den undre larmgränsen. w STRÖMAVBROTT Detta meddelande visas om strömförsörjningen bryts när anläggningen är tillslagen. Ett larm om strömavbrott sparas i larmhistorien. L Larmmeddelandet försvinner så snart strömmen återkommer. Om ett av följande felmeddelanden visas på displayen, föreligger en defekt eller en felfunktion och de berörda komponenterna måste repareras eller bytas av servicepersonal. w BAT. 1 LÅG/FEL Detta meddelande visas när det interna huvudbatteriet är defekt eller urladdat. Samtidigt visas även batterisymbolen på displayen. w BAT. 2 LÅG/FEL Detta meddelande visas när det extrabatteriet som finns som tillval är defekt eller urladdat. Samtidigt visas även batterisymbolen på displayen. w FEL REGELSENSOR Bortfall av regleringsgivaren. Anläggningen går vidare i NÖDDRIFT - läge. w FEL DISPLAYSENSOR Bortfall av displaygivaren. I detta fall övertas displayfunktionen av regleringsgivaren. w FEL OMGIVN.SENSOR Bortfall av givaren för omgivningstemperatur. w E1 / KONFIG.FEL Konfigurationsfel : Fel i parameterinställningen. Anläggningen startar inte. w E2 Elektronikfel. Anläggningens funktion stoppas. w KOM.FEL Ingen kommunikation mellan gränssnitt och moderkort. Anläggningens funktion stoppas. w NÖDDRIFT Svårt fel, men anläggningen fortsätter ändå att fungera i NÖDDRIFT - läge, dvs. kompressorn slår till resp. från i en förutbestämd takt. 11

12 Användning Viktiga anvisningar Lagra blodpåsar och medikamenter endast i därför avsedda draglådor och/eller metallgaller. Lasten får under inga förhållanden täppa till lufthålen i aggregatet. Se till att blodpåsarna resp. medikamenten inte tippar bakåt. Lasten får inte komma i kontakt med displaysensorns referensflaska. Aggregatet är inte konstruerat för snabb nedkylning av varma blodpåsar. Aggregatet får inte överbelastas. Larmsituationer När en larmsituation uppträder måste man så snabbt som möjligt försöka hitta orsaken till larmet och åtgärda felet. Om det inte går, måste man omedelbart vidta nödvändiga åtgärder för att inte innehållet ska skadas. Vid ett temperaturlarm lyser en röd larm-led och det hörs en ljudsignal. Dessutom visas larmmeddelandet på displayen. Om larmet beror på strömavbrott blinkar den gröna Power-LED och den röda larm-led och det hörs en ljudsignal. Larmhistoria Displayen släcks, men den tänds igen när man trycker på någon knapp. Efter en bestämd tid (inställning: EXTRA - DISPLAY - DISPLAY INKOPPLTID) släcks displayen 220V igen. Ljudsignalen kan stängas av under en förutbestämd tid genom att man trycker på (30 min.). Under ett strömavbrott kan inga parametrar ändras. Om innertemperaturen stiger över det övre gränsvärdet under ett strömavbrott, utlöses ett temperaturlarm och sparas i historielistan. Vid ett dörrlarm lyser en röd larm-led och det hörs en ljudsignal. Dessutom visas 220V larmmeddelandet på displayen. DOOR OPEN BATTERY FAIL Larmhistorielistan innehåller alla relevanta data om inträffade temperatur- och strömavbrott. Listan rymmer 20 larmsituationer. Statusmeddelandet HISTORIA visar att det finns nya noteringar i listan. Larmhistorielistan öppnas via funktionen VISA HISTORIA i EXTRA-menyn. Inom listan förflyttar man sig med UPP och NER-knapparna. Den första och den sista noteringen i listan är markerade med meddelandet BÖRJAN PÅ LISTAN resp. SLUTET PÅ LISTAN. Följande information sparas i larmhistorien: w Temperaturlarm : ALARM : Typ av larm (HÖG TEMP. LARM eller LÅG TEMP. LARM) START : Datum och tid när larmsituationen startade END : Datum och tid när larmsituationen slutade AVG : Genomsnittstemperatur på displaygivaren under larmsituationen MAX / MIN : Max- resp. minivärdet för temperaturen på displaygivaren under larmsituationen (beroende på typ av temperaturlarm) w Larm om strömavbrott : ALARM : STRÖMAVBROTT START : Datum och tid när larmsituationen startade END : Datum och tid när larmsituationen slutade AVG : Genomsnittstemperatur på displaygivaren under larmsituationen För att radera larmhistorien, välj funktionen RADERA HISTORIA i EXTRA-menyn. 12

13 Batteri Tack vare ett inbyggt batteri fungerar elektronikens övervakningsfunktioner vid ett strömavbrott i minst 48 timmar. Detta batteri laddas automatiskt när anläggningen är ansluten. När batteriets kapacitet inte längre räcker till för att upprätthålla kontrollfunktionerna visas felmeddelandet BAT. 1 LÅG/FEL på displayen. Externa larmfunktioner Vid den första driftstarten kan meddelandet BAT. 1 LÅG/FEL visas. Meddelandet försvinner så snart batteriet är tillräckligt laddat. Batteriet bör för säkerhets skull bytas vartannat år. Detta byte får endast göras av en behörig servicetekniker. Innan batteriet monteras ur måste anläggningen stängas av och nätkontakten måste dras ur. Batteriet är en blyackumulator och måste avfallshanteras separat. På aggregatets baksida sitter två klämmor med potentialfria kontakter, som kan användas till att styra ett extra externt larm (optiskt eller akustiskt). En klämma motsvarar temperatur- och dörrlarmet. Den andra klämman larmet för 220V strömavbrott. Om du vid ett larm trycker på - knappen stängs bara den interna larmsignalen av. Det externa larmet påverkas inte alls. Det externa larmet stängs inte av förrän orsaken till larmet åtgärdats. Anslutningsdata : AC : 5V - 250V DC : 220V5V - 36V max. 8A DOOR OPEN BATTERY FAIL min. 100mA Säkerhetstermostat TEMPERATUR DÖRR ÖPPEN Viloläge Larm STRÖMAVBROTT Viloläge Larm Alla kylar har utrustats med en säkerhetstermostat. Invändig utrustning Beroende på modellserie ingår lådor eller galler som kan sättas in på olika höjder. Belastningen måste vara jämt fördelad på lådor och galler. Dra bara ut lådorna i de grepphandtag som är avsedda för detta. För att hindra att varorna blir frysskadade stänger den här termostaten av kompressorn så snart temperaturen invändigt sjunker under +2 C. För att ta ut lådorna (t ex för rengöring) drar du ut dem fram till stoppet och lyfter dem sedan. Anläggningarna är konstruerade så att de fungerar optimalt med originalutrustningen. Om inredningen ska komma från andra tillverkare, måste detta ovillkorligen stämmas av med tillverkaren. Temperaturskrivare Med skrivaren registreras och sparas temperaturförloppet under en viss tid. Tiden kan vid behov ställas om från sju dagar (förinställt värde) till 24 timmar. Gör på följande sätt: fäll upp spaken med skrivstiftet och ta bort låsmuttern på skrivaraxeln. Skrivarens skiva kan nu tas ut. Dra i skrivarens axel för att få ut insatsen. Brytaren sitter på samma sida som insatsen som du ställer in den önskade tidsperioden med. Skivorna ser inte likadana ut för de två tidsinställningarna. Se till så att du sätter in rätt skiva. 13

14 Skrivarens urverk får ström genom ett 1,5V-AAbatteri som sitter på undersidan av skrivarinsatsen. För att byta stift drar du ut det gamla stiftet ur fästet och skjuter in det nya på styrskenorna tills det tar emot. Rör inte vid stiftet med fingrarna. Se till att låsmuttern hamnar i rätt läge när du monterar den! RS485 - gränssnitt Alla modeller är utrustade med ett RS485- gränssnitt. Med gränssnittet kan den anslutas till en dator eller kopplas ihop med annan kylutrustning. För information om anslutningar och programvara ska du vända dig till ditt serviceställe. Rengöring Kylskåpet bör rengöras innan det börjar användas och därefter desinficeras regelbundet och vid behov. Fläkt För skåp med invändig ventilation är det mycket viktigt att fläkten inuti skåpet alltid fungerar. Belysning Kylskåpet är utrustad med innerbelysning. Innerbelysningen tänds vid varje dörröppning men kan även tändas och släckas med knappen på elektroniken. Använd bara milda rengöringsmedel. Du får absolut inte använda skarpa och frätande putseller skurmedel, stålull, skursvampar eller kemiska lösningsmedel. Se till att det inte kommer in vätska i fläkthuset när du rengör skåpet. För att det inte i onödan ska komma in en massa varmluft när du öppnar kylskåpsdörren stängs fläkten av när dörren öppnas. Luften måste alltid ha fri väg till fläkten och därför får ventilationsöppningarna aldrig blockeras eller täckas över. Belysningen består av en underhållsfri LEDlampan men mycket lång livsländ. Om LED-en mot förmodan skulle gå sönder, måste den bytas komplett. Detta byte får endast utföras av vår kundtjänst eller av en behörig elektriker. Underhåll och reparationer VIKTIGT : Stäng alltid av apparaten och dra ur kontakten före rengöring eller underhållsarbeten på apparaten. Kylsystemet innehåller brandfarliga köldmedium. Alla servicearbeten och reparationer får endast utföras av en kvalificerad kundtjänsttekniker. Endast originalreservdelar får användas. Kondensatorn i maskinfacket måste regelbundet dammas av med en handborste eller en dammsugare. Detta rengöringsintervall är bestämt från fabriken och indikeras på displayen med "SERVICE". Batteriet bör för säkerhets skull bytas vartannat år. En skadad anslutningskabel får inte repareras. Den måste bytas av kundtjänsten eller en behörig elektriker. 14
