1 Protimeter Hygromaster Bruksanvisning Västmannagatan 62, Stockholm Tfn:

2 Innehållsförteckning Produktöversikt... 3 RF-probe valmöjligheter... 3 Knappfunktioner... 3 Standardfunktioner RH- & temperaturmätningar... 4 Funktionstabell... 6 Anteckningar

3 Produktöversikt Hygromaster är en smidig och handburen hygrometer. Mät relativ luftfuktighet, temperatur, och daggpunkt. Förhållandet mellan omgivande temperatur och daggpunkt visas i en delad display med hjälp av en knapptryckning. Yttemperaturen kan också mätas med ansluten yttemperaturprobe. RF probe valmöjligheter Hygromaster används tillsammans med en löstagbar luftfuktighetsprobe för att mäta den relativa luftfuktigheten och omgivande temperatur. Två olika sorters luftfuktighetsprober finns tillgängliga, Hygrostick och Humistick. Hygrostick är optimal vid mätning av luftfuktighet mellan %RF, och kan användas tillsammans med Protimeter foderrör för mätning av jämviktsfukt i solida material såsom cement och betong. Humistick används för mätning mellan 1-100%RF, vilket gör den generellt mest lämpad till att mäta de flesta applikationer. Se tabellen nedan för specifikationer. RF-probe Mått Normalt mätområde Normalt temperaturområde Hygrostick Ø 8 mm x 50 mm % RF 0-50 C Humistick Ø 16 mm x 65 mm 1-100% RF C ERH Testprocedur för mätning i solida golv För att genomföra detta, gör enligt följande: 1. Borra ett Ø12mm hål. Djupet på hålet skall vara 40% av golvets tjocklek, om det inte är mellan bjälklag då utrymme finns att mäta i under golvet i mellanbjälklaget. 2. Tryck in Hygrostick i borrhålet och vrid till så att det tätar runtomkring. Se bild till höger. Om möjligt, lämna Hygrostick i borrhålet i 1 timme innan värdet läses av för att nå jämvikt mellan borrhål och material. 3. Koppla förlängningskabel mellan Hygrostick och MMS vid avläsning av värdet. 4. Ställ in instrumentet på Hygrometerläge, beskrivet i Användande av Hygrometerläge på sidan Mät %RH värdet i borrhålet. Detta är ERH (jämviktluftfuktighet) värdet i det solida materialet. ERH Testprocedur för mätning med foderrör För att genomföra detta, gör enligt följande: Protimeters foderrör är ett smidigt tillbehör vid användning av Hygrostick. Borrhålen borras på strategiska mätplatser där foderrören sätts i. Borrhålen skall vara Ø12mm och 75mm djupa. Då varje foderrör har sitt eget lock krävs inte att varje enskilt borrhål tätas separat. Då foderröret placerats i borrhålet, helst 24 timmar innan ERH mätning skall avläsas, avlägsna foderrörets skyddslock och starta på punkt 2 beskrivet i stycket innan (ERH Testprocedur för mätning i solida golv). Notera: Vid mätning med Protimeters foderrör måste konan på hygrostickproben avlägsnas, annars erhålls fel mätvärde. 3

4 Val av mätdjup med foderrör Föderrören är indelade i fyra sektioner, där sektionerna är separerade med tätningsringar. Varje sektion har två hålformade nedsäkningar, vilka kan bli borthamrade för att öppna upp föderröret mot det materialet som ska mätas på ett specifikt djup. Det medföljande foderrörsverktyget används för att göra hål i foderröret, samt för att hamra ned foderröret i det borrade hålet. - Isolerade mätvärden kan således göras på djupen 75 mm, 100 mm, 125 mm samt 150 mm. - Om man önskar ta ett isolerat mätvärde på större djup än 64 mm så slår man ut botten på foderröret. - Om man önskar mäta längs hela foderrörets längd, så slås samtliga öppningar upp. Knappfunktioner Hygromaster har fyra knappar (se tabell nedan) som individuellt används, eller används parvis, för att göra mätningar, lagra mätvärden och för att ställa in instrumentet enligt önskemål. När knapparna används individuellt har de följande funktioner: Knapp Funktion På, Av och håll värde Scrolla övre nivå i display Scrolla nedre nivå i display Lagrar mätvärden i minnet Standardfunktioner RH & temperaturmätningar Mät luftfuktighet och omgivande temperatur enligt följande procedur: 1. Koppla in Hygrostick- eller Humistickprobe i instrumentet direkt, alternativt via förlängningskabel. 2. Starta Hygromaster genom att trycka på en gång. 3. Tryck på upprepade gånger tills displayen visar relativ luftfuktighet (%rh), daggpunkt (TD) eller blandningsförhållande/absolut luftfuktighet (ppmw/gpp) i övre delen av displayen. 4. Tryck på upprepade gånger för att visa omgivande lufttemperatur (TA), yttemperatur (TS), skillnad mellan yttemperatur och daggpunkt ( -T), tid och datum, samt probens serinummer. 5. För att stänga av instrumentet, tryck och håll inne tills displayen visar OFF. Hygromaster stängs annars automatiskt av om ingen knapp trycks ned efter 2 minuter (fabriksinställning). Denna tid kan manuellt ändras av användaren. 4

5 Notera: Batteristatus visas i 3 sekunder varje gång instrumentets inställningar ändrats. Byt batteri då displayen visar endast en stapel i batteriikonen. TS och -T visas endast om yttemperaturprobe är ansluten. Om denna probe inte är ansluten visar nedre delen av displayen OFF och ändrar efter 3 sekunder till -. 5

6 Funktionstabell Tabell 3, Mätningar Knapp Funktion Symbol i display Förklaring På, Av, och håll mätvärde II (paus) Slå på tryck en gång Stäng av tryck och håll inne i 3 sekunder. Håll mätvärde tryck snabbt en Luftfuktighet, daggpunkt, blandningsförhållande/ absolut luftfuktighet, lufttemperatur Yttemperatur, skillnad mellan daggpunkt & yttemperatur, tid & datum, probe serienummer Lagrar mätvärde i minnet %rh, TD, C, F, ppmw/gpp TA TS -T Log Tabell 4, Setup funktioner gång, paus-symbol visas. Scrolla övre display. För att ändra enhet, se kapitel Inställningar Scrolla nedre display. Tid visas i övre delen av displayen som Tim:Min. Datum visas i nedre delen som Mån:Dag. Probe serienummer rullar över displayen. Tryck och håll inne i 3 sekunder för att lagra värden. Visar momentant loggnummer och lagrad data. Knapp Funktion Symbol i display Förklaring & Gå in i mätarens inställningar När instrumentet är påslaget, tryck och håll inne knappen i 2 sekunder för att komma in i mätarens inställningsmeny. Se & Genväg till yttemperaturprobe inställningar (RS232 läge) Tabell 5, Vanliga funktioner i inställningarna Knapp Funktion Förklaring Sakta öka värde Öka värdet på aktuell parameter & Snabbt öka värde Gå vidare till nästa parameter Gå ur inställningsmenyn Nollställer aktuell parameters inställning Snabbt öka värdet på aktuell parameter kapitel Inställningar Växlar mellan yttemperaturprobe funktionen På, Av (RS232 läge) eller Automatisk Acceptera den valda parameterns värde och gå vidare till nästa. Vid sista parameter, spara utförda ändringar. Instrumentet återgår till normal mätfunktion utan att spara ändringar. Nollställer aktuell parameter till dess lägsta värde (Ingen) Uppehåll Om ingen knapp trycks ned på 5 sekunder, återgår mätaren till ursprungsläge utan att spara ändringar. 6

7 Övre display Nedre display Tabell 6, Inställningar Förklaring Fabriksinställning Minimum Maximum Notera: Instrumentets inställningsparametrar & visas i följande ordning: SEE USr Gå in i mätarens användar (User) setup. (Display är fryst tills knappen släpps 0 def Återställ alla parametrar till 0 (no) 0 (no) 1 (yes) fabriksinställningar 2 Sdt Ställ in tid för automatisk 2 min 0 min 9 min avstängning. 0=avstängning sker endast manuellt C de9 Välj C och ppmw, eller F C C F och gpp OFF Sur Ställ in yttemperaturprobens OFF (Av) OFF (Av) ON (På) port 1 På eller Av 2 bu2 2 Ställ in ljudsignal nivå 2 (max) 0 2 0=Av (ljudlös) 1=minimum 2=maximum 1 Portens temperaturmätningsfunktion återgår till fabriksinställning Av när instrumentet stängs av. Om trycks ned under inställningsproceduren, eller om ett uppehåll på mer än 5 sekunder inträffar, innan en bekräftelse av ett ändrat värde genom att trycka på användning utan att spara ändringen., återgår instrumentet till normal 2 Om trycks ned efter att texten bu2 visats i displayen, accepteras de nya inställningarna, med undantaget att inställningarna återgår till ursprungsläge då instrumentet stängs av. Tabell 7, Yttemperatur portens inställningar Övre display Nedre display Förklaring Fabriksinställning Minimum Maximum Notera: Denna genvägsparameter & tillåter användaren att ställa in porten utan att behöva använda inställningsmenyn. Varje gång dessa två knappar trycks ned, växlar den nedre displayen mellan Av (OFF) och På (ON). - Sur Porten ställs in mellan Av (OFF) och På (ON) OFF OFF ON 7

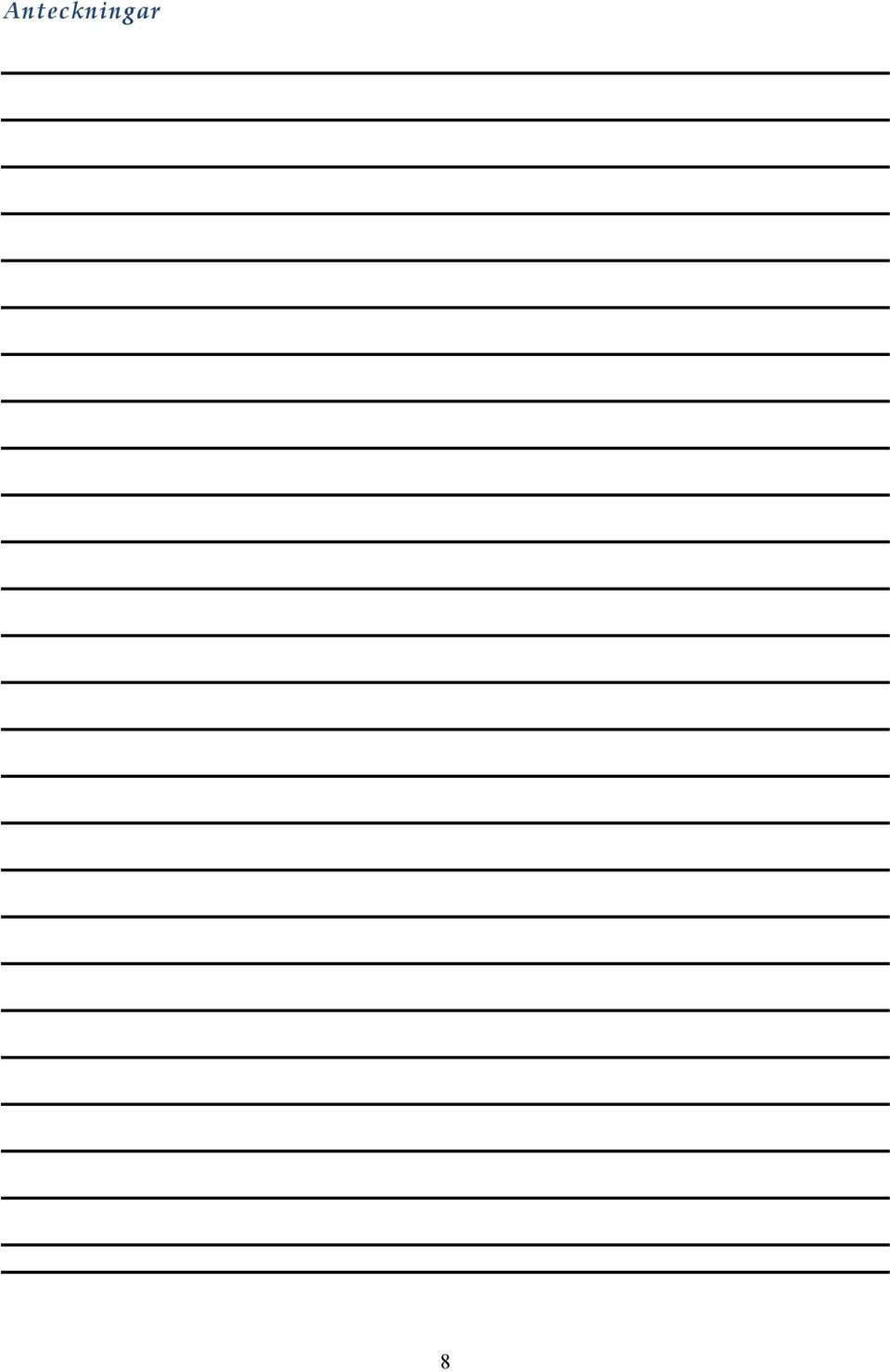

8 Anteckningar 8
