1 Elektronblixt SE Instruktioner

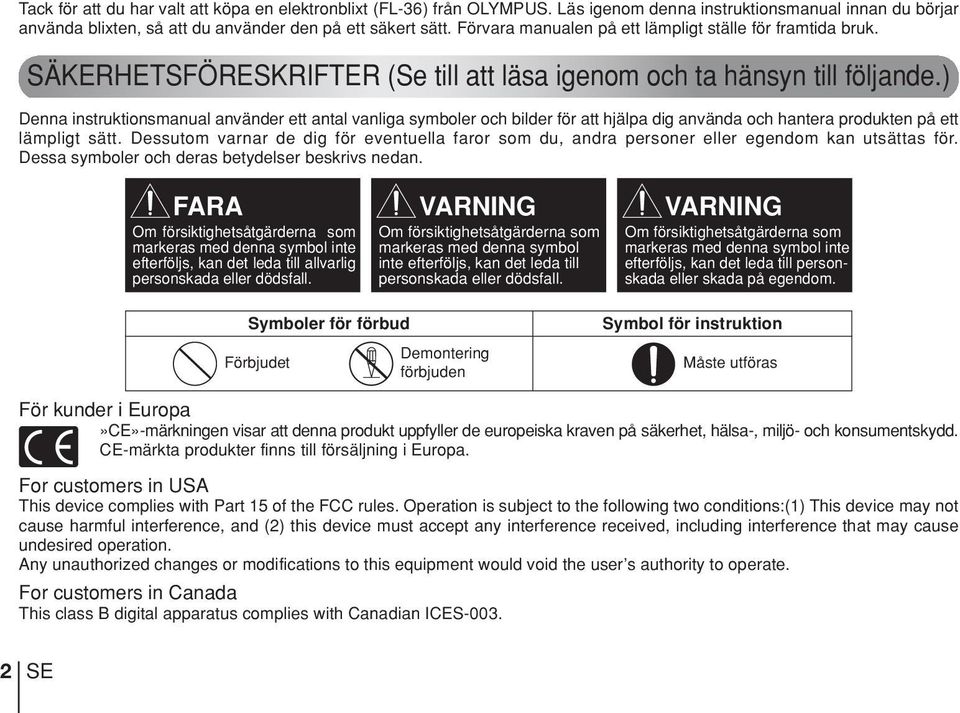

2 Tack för att du har valt att köpa en elektronblixt (FL-36) från OLYMPUS. Läs igenom denna instruktionsmanual innan du börjar använda blixten, så att du använder den på ett säkert sätt. Förvara manualen på ett lämpligt ställe för framtida bruk. SÄKERHETSFÖRESKRIFTER (Se till att läsa igenom och ta hänsyn till följande.) Denna instruktionsmanual använder ett antal vanliga symboler och bilder för att hjälpa dig använda och hantera produkten på ett lämpligt sätt. Dessutom varnar de dig för eventuella faror som du, andra personer eller egendom kan utsättas för. Dessa symboler och deras betydelser beskrivs nedan. FARA Om försiktighetsåtgärderna som markeras med denna symbol inte efterföljs, kan det leda till allvarlig personskada eller dödsfall. VARNING Om försiktighetsåtgärderna som markeras med denna symbol inte efterföljs, kan det leda till personskada eller dödsfall. VARNING Om försiktighetsåtgärderna som markeras med denna symbol inte efterföljs, kan det leda till personskada eller skada på egendom. Symboler för förbud Förbjudet Demontering förbjuden Symbol för instruktion Måste utföras För kunder i Europa»CE»-märkningen visar att denna produkt uppfyller de europeiska kraven på säkerhet, hälsa-, miljö- och konsumentskydd. CE-märkta produkter finns till försäljning i Europa. For customers in USA This device complies with Part 15 of the FCC rules. Operation is subject to the following two conditions:(1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Any unauthorized changes or modifications to this equipment would void the user s authority to operate. For customers in Canada This class B digital apparatus complies with Canadian ICES SE

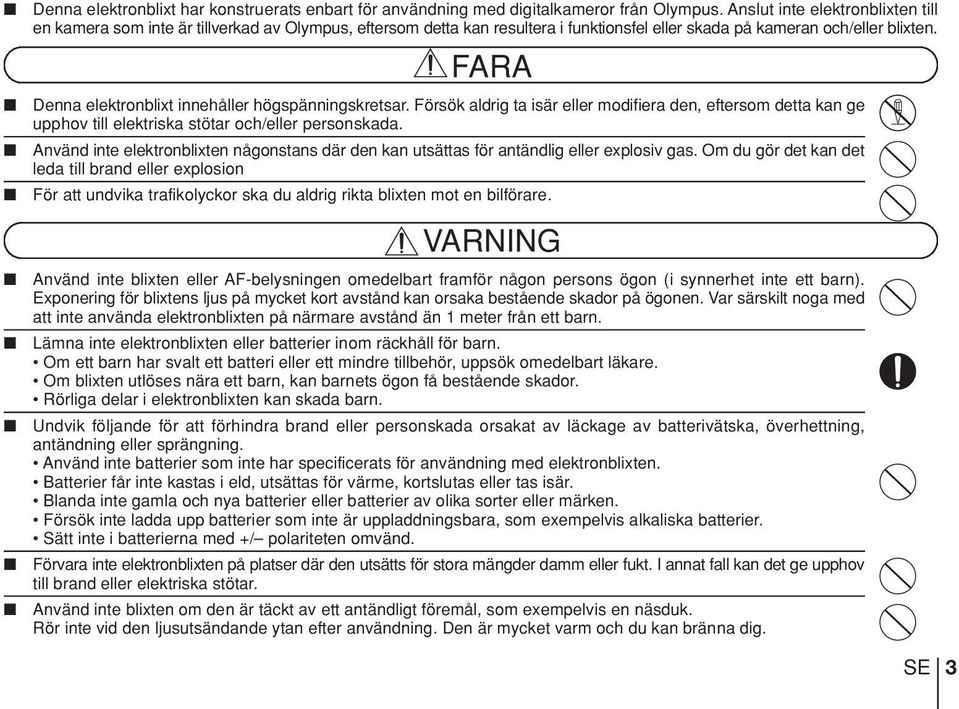

3 Denna elektronblixt har konstruerats enbart för användning med digitalkameror från Olympus. Anslut inte elektronblixten till en kamera som inte är tillverkad av Olympus, eftersom detta kan resultera i funktionsfel eller skada på kameran och/eller blixten. FARA Denna elektronblixt innehåller högspänningskretsar. Försök aldrig ta isär eller modifiera den, eftersom detta kan ge upphov till elektriska stötar och/eller personskada. Använd inte elektronblixten någonstans där den kan utsättas för antändlig eller explosiv gas. Om du gör det kan det leda till brand eller explosion För att undvika trafikolyckor ska du aldrig rikta blixten mot en bilförare. VARNING Använd inte blixten eller AF-belysningen omedelbart framför någon persons ögon (i synnerhet inte ett barn). Exponering för blixtens ljus på mycket kort avstånd kan orsaka bestående skador på ögonen. Var särskilt noga med att inte använda elektronblixten på närmare avstånd än 1 meter från ett barn. Lämna inte elektronblixten eller batterier inom räckhåll för barn. Om ett barn har svalt ett batteri eller ett mindre tillbehör, uppsök omedelbart läkare. Om blixten utlöses nära ett barn, kan barnets ögon få bestående skador. Rörliga delar i elektronblixten kan skada barn. Undvik följande för att förhindra brand eller personskada orsakat av läckage av batterivätska, överhettning, antändning eller sprängning. Använd inte batterier som inte har specificerats för användning med elektronblixten. Batterier får inte kastas i eld, utsättas för värme, kortslutas eller tas isär. Blanda inte gamla och nya batterier eller batterier av olika sorter eller märken. Försök inte ladda upp batterier som inte är uppladdningsbara, som exempelvis alkaliska batterier. Sätt inte i batterierna med +/ polariteten omvänd. Förvara inte elektronblixten på platser där den utsätts för stora mängder damm eller fukt. I annat fall kan det ge upphov till brand eller elektriska stötar. Använd inte blixten om den är täckt av ett antändligt föremål, som exempelvis en näsduk. Rör inte vid den ljusutsändande ytan efter användning. Den är mycket varm och du kan bränna dig. SE 3

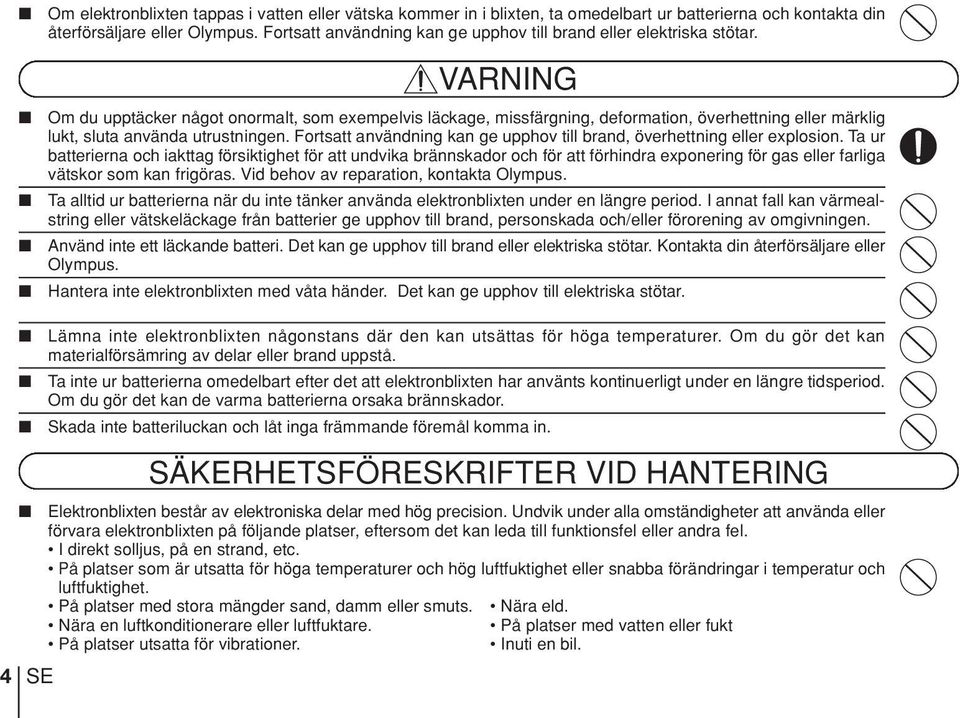

4 Om elektronblixten tappas i vatten eller vätska kommer in i blixten, ta omedelbart ur batterierna och kontakta din återförsäljare eller Olympus. Fortsatt användning kan ge upphov till brand eller elektriska stötar. VARNING Om du upptäcker något onormalt, som exempelvis läckage, missfärgning, deformation, överhettning eller märklig lukt, sluta använda utrustningen. Fortsatt användning kan ge upphov till brand, överhettning eller explosion. Ta ur batterierna och iakttag försiktighet för att undvika brännskador och för att förhindra exponering för gas eller farliga vätskor som kan frigöras. Vid behov av reparation, kontakta Olympus. Ta alltid ur batterierna när du inte tänker använda elektronblixten under en längre period. I annat fall kan värmealstring eller vätskeläckage från batterier ge upphov till brand, personskada och/eller förorening av omgivningen. Använd inte ett läckande batteri. Det kan ge upphov till brand eller elektriska stötar. Kontakta din återförsäljare eller Olympus. Hantera inte elektronblixten med våta händer. Det kan ge upphov till elektriska stötar. 4 SE Lämna inte elektronblixten någonstans där den kan utsättas för höga temperaturer. Om du gör det kan materialförsämring av delar eller brand uppstå. Ta inte ur batterierna omedelbart efter det att elektronblixten har använts kontinuerligt under en längre tidsperiod. Om du gör det kan de varma batterierna orsaka brännskador. Skada inte batteriluckan och låt inga främmande föremål komma in. SÄKERHETSFÖRESKRIFTER VID HANTERING Elektronblixten består av elektroniska delar med hög precision. Undvik under alla omständigheter att använda eller förvara elektronblixten på följande platser, eftersom det kan leda till funktionsfel eller andra fel. I direkt solljus, på en strand, etc. På platser som är utsatta för höga temperaturer och hög luftfuktighet eller snabba förändringar i temperatur och luftfuktighet. På platser med stora mängder sand, damm eller smuts. Nära eld. Nära en luftkonditionerare eller luftfuktare. På platser med vatten eller fukt På platser utsatta för vibrationer. Inuti en bil.

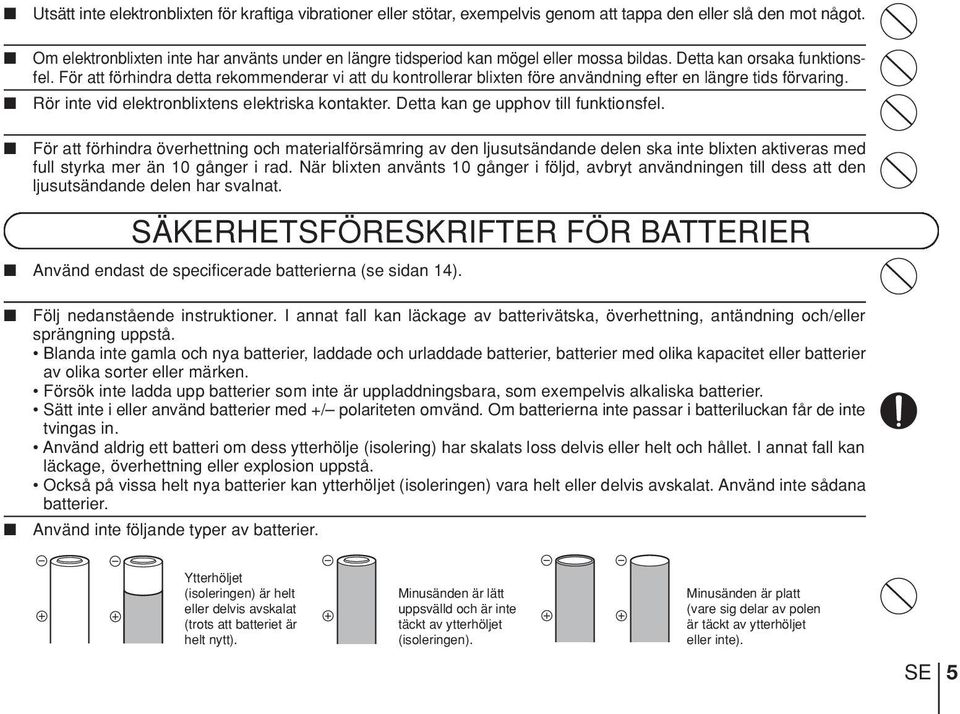

5 Utsätt inte elektronblixten för kraftiga vibrationer eller stötar, exempelvis genom att tappa den eller slå den mot något. Om elektronblixten inte har använts under en längre tidsperiod kan mögel eller mossa bildas. Detta kan orsaka funktionsfel. För att förhindra detta rekommenderar vi att du kontrollerar blixten före användning efter en längre tids förvaring. Rör inte vid elektronblixtens elektriska kontakter. Detta kan ge upphov till funktionsfel. För att förhindra överhettning och materialförsämring av den ljusutsändande delen ska inte blixten aktiveras med full styrka mer än 10 gånger i rad. När blixten använts 10 gånger i följd, avbryt användningen till dess att den ljusutsändande delen har svalnat. SÄKERHETSFÖRESKRIFTER FÖR BATTERIER Använd endast de specificerade batterierna (se sidan 14). Följ nedanstående instruktioner. I annat fall kan läckage av batterivätska, överhettning, antändning och/eller sprängning uppstå. Blanda inte gamla och nya batterier, laddade och urladdade batterier, batterier med olika kapacitet eller batterier av olika sorter eller märken. Försök inte ladda upp batterier som inte är uppladdningsbara, som exempelvis alkaliska batterier. Sätt inte i eller använd batterier med +/ polariteten omvänd. Om batterierna inte passar i batteriluckan får de inte tvingas in. Använd aldrig ett batteri om dess ytterhölje (isolering) har skalats loss delvis eller helt och hållet. I annat fall kan läckage, överhettning eller explosion uppstå. Också på vissa helt nya batterier kan ytterhöljet (isoleringen) vara helt eller delvis avskalat. Använd inte sådana batterier. Använd inte följande typer av batterier. Ytterhöljet (isoleringen) är helt eller delvis avskalat (trots att batteriet är helt nytt). Minusänden är lätt uppsvälld och är inte täckt av ytterhöljet (isoleringen). Minusänden är platt (vare sig delar av polen är täckt av ytterhöljet eller inte). SE 5

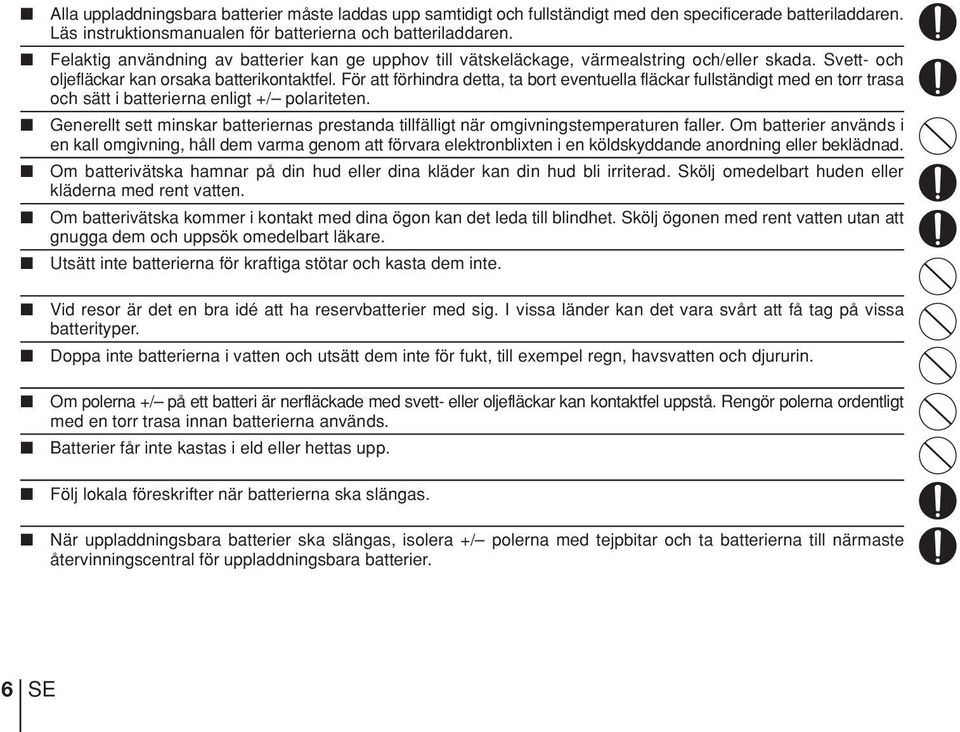

6 Alla uppladdningsbara batterier måste laddas upp samtidigt och fullständigt med den specificerade batteriladdaren. Läs instruktionsmanualen för batterierna och batteriladdaren. Felaktig användning av batterier kan ge upphov till vätskeläckage, värmealstring och/eller skada. Svett- och oljefläckar kan orsaka batterikontaktfel. För att förhindra detta, ta bort eventuella fläckar fullständigt med en torr trasa och sätt i batterierna enligt +/ polariteten. Generellt sett minskar batteriernas prestanda tillfälligt när omgivningstemperaturen faller. Om batterier används i en kall omgivning, håll dem varma genom att förvara elektronblixten i en köldskyddande anordning eller beklädnad. Om batterivätska hamnar på din hud eller dina kläder kan din hud bli irriterad. Skölj omedelbart huden eller kläderna med rent vatten. Om batterivätska kommer i kontakt med dina ögon kan det leda till blindhet. Skölj ögonen med rent vatten utan att gnugga dem och uppsök omedelbart läkare. Utsätt inte batterierna för kraftiga stötar och kasta dem inte. Vid resor är det en bra idé att ha reservbatterier med sig. I vissa länder kan det vara svårt att få tag på vissa batterityper. Doppa inte batterierna i vatten och utsätt dem inte för fukt, till exempel regn, havsvatten och djururin. Om polerna +/ på ett batteri är nerfläckade med svett- eller oljefläckar kan kontaktfel uppstå. Rengör polerna ordentligt med en torr trasa innan batterierna används. Batterier får inte kastas i eld eller hettas upp. Följ lokala föreskrifter när batterierna ska slängas. När uppladdningsbara batterier ska slängas, isolera +/ polerna med tejpbitar och ta batterierna till närmaste återvinningscentral för uppladdningsbara batterier. 6 SE

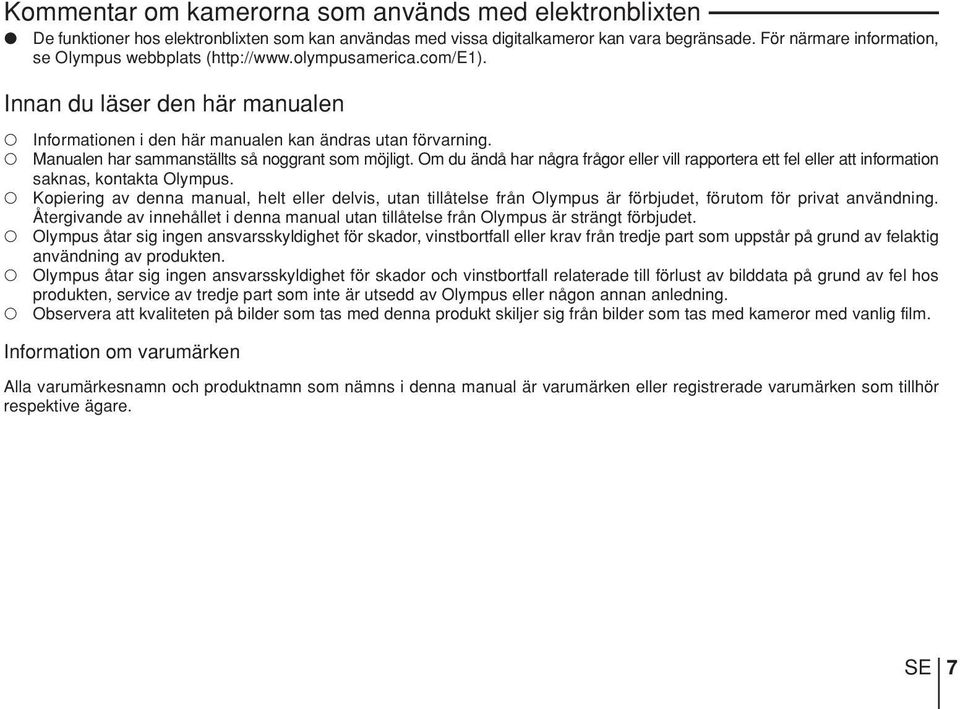

7 Kommentar om kamerorna som används med elektronblixten De funktioner hos elektronblixten som kan användas med vissa digitalkameror kan vara begränsade. För närmare information, se Olympus webbplats ( Innan du läser den här manualen Informationen i den här manualen kan ändras utan förvarning. Manualen har sammanställts så noggrant som möjligt. Om du ändå har några frågor eller vill rapportera ett fel eller att information saknas, kontakta Olympus. Kopiering av denna manual, helt eller delvis, utan tillåtelse från Olympus är förbjudet, förutom för privat användning. Återgivande av innehållet i denna manual utan tillåtelse från Olympus är strängt förbjudet. Olympus åtar sig ingen ansvarsskyldighet för skador, vinstbortfall eller krav från tredje part som uppstår på grund av felaktig användning av produkten. Olympus åtar sig ingen ansvarsskyldighet för skador och vinstbortfall relaterade till förlust av bilddata på grund av fel hos produkten, service av tredje part som inte är utsedd av Olympus eller någon annan anledning. Observera att kvaliteten på bilder som tas med denna produkt skiljer sig från bilder som tas med kameror med vanlig film. Information om varumärken Alla varumärkesnamn och produktnamn som nämns i denna manual är varumärken eller registrerade varumärken som tillhör respektive ägare. SE 7

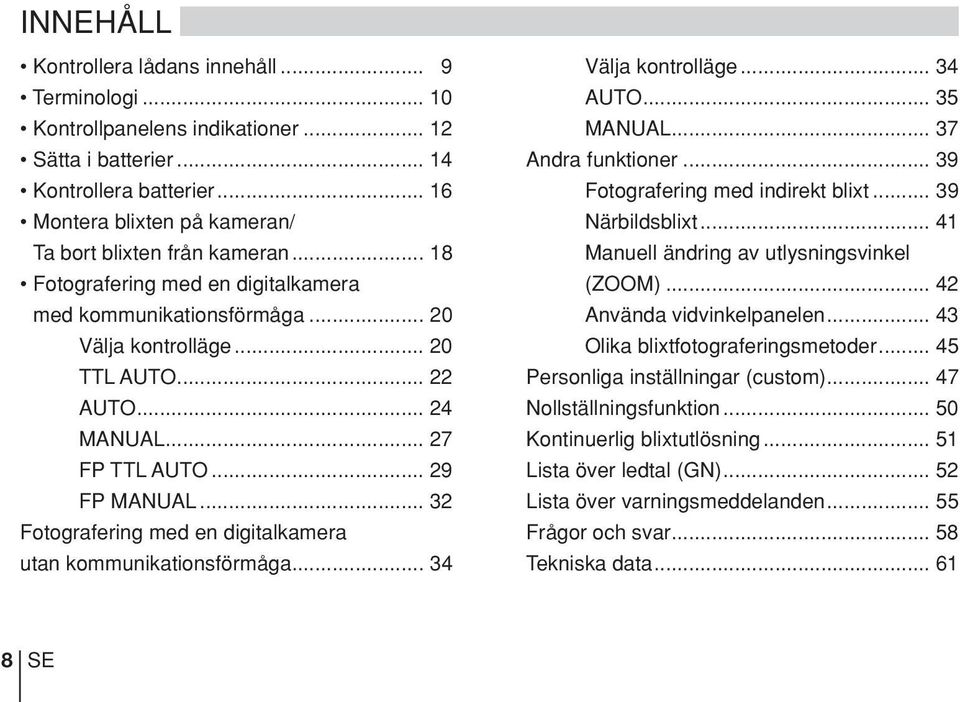

8 INNEHÅLL Kontrollera lådans innehåll... 9 Terminologi Kontrollpanelens indikationer Sätta i batterier Kontrollera batterier Montera blixten på kameran/ Ta bort blixten från kameran Fotografering med en digitalkamera med kommunikationsförmåga Välja kontrolläge TTL AUTO AUTO MANUAL FP TTL AUTO FP MANUAL Fotografering med en digitalkamera utan kommunikationsförmåga Välja kontrolläge AUTO MANUAL Andra funktioner Fotografering med indirekt blixt Närbildsblixt Manuell ändring av utlysningsvinkel (ZOOM) Använda vidvinkelpanelen Olika blixtfotograferingsmetoder Personliga inställningar (custom) Nollställningsfunktion Kontinuerlig blixtutlösning Lista över ledtal (GN) Lista över varningsmeddelanden Frågor och svar Tekniska data SE

9 KONTROLLERA LÅDANS INNEHÅLL Kontrollera att alla delar och tillbehör finns med. Om något saknas eller är skadat, kontakta återförsäljaren. Elektronblixt Blixtfodral Batterier måste köpas separat. SE 9

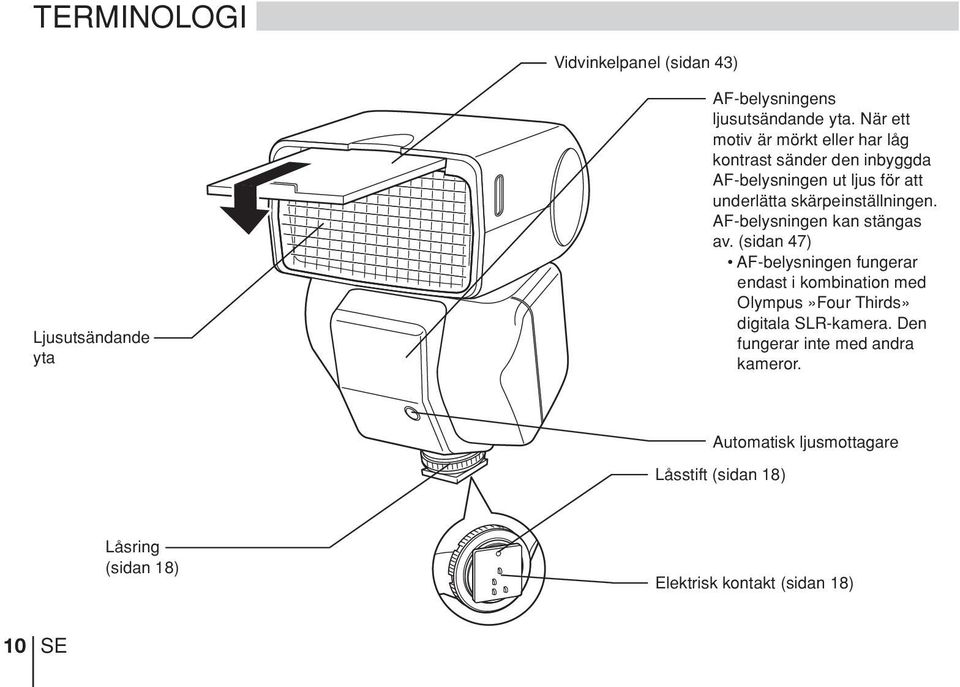

10 TERMINOLOGI Vidvinkelpanel (sidan 43) Ljusutsändande yta AF-belysningens ljusutsändande yta. När ett motiv är mörkt eller har låg kontrast sänder den inbyggda AF-belysningen ut ljus för att underlätta skärpeinställningen. AF-belysningen kan stängas av. (sidan 47) AF-belysningen fungerar endast i kombination med Olympus»Four Thirds» digitala SLR-kamera. Den fungerar inte med andra kameror. Automatisk ljusmottagare Låsstift (sidan 18) Låsring (sidan 18) Elektrisk kontakt (sidan 18) 10 SE

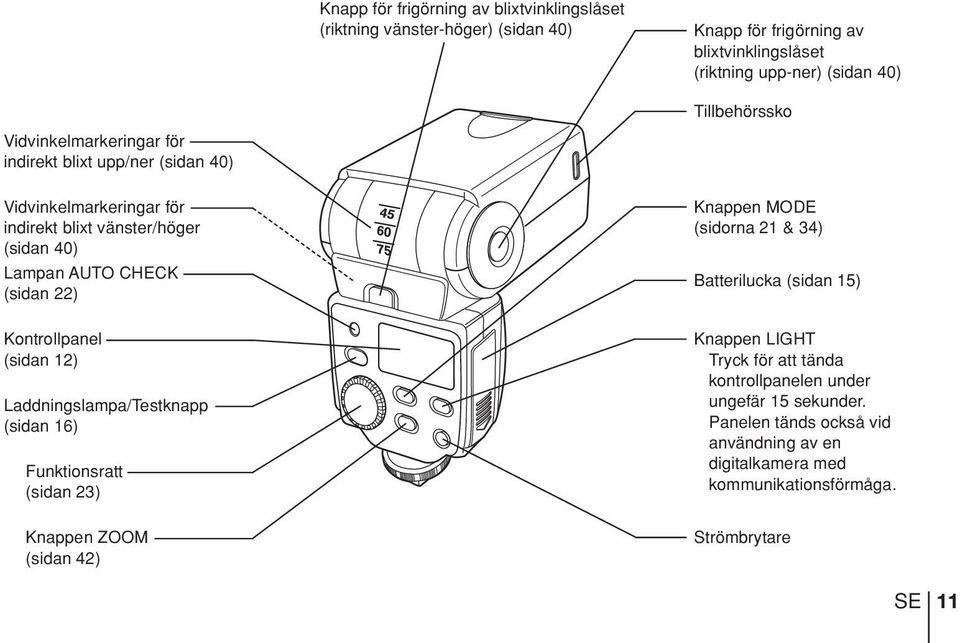

11 Knapp för frigörning av blixtvinklingslåset (riktning vänster-höger) (sidan 40) Knapp för frigörning av blixtvinklingslåset (riktning upp-ner) (sidan 40) Vidvinkelmarkeringar för indirekt blixt upp/ner (sidan 40) Vidvinkelmarkeringar för indirekt blixt vänster/höger (sidan 40) Lampan AUTO CHECK (sidan 22) Kontrollpanel (sidan 12) Laddningslampa/Testknapp (sidan 16) Funktionsratt (sidan 23) Knappen ZOOM (sidan 42) Tillbehörssko Knappen MODE (sidorna 21 & 34) Batterilucka (sidan 15) Knappen LIGHT Tryck för att tända kontrollpanelen under ungefär 15 sekunder. Panelen tänds också vid användning av en digitalkamera med kommunikationsförmåga. Strömbrytare SE 11

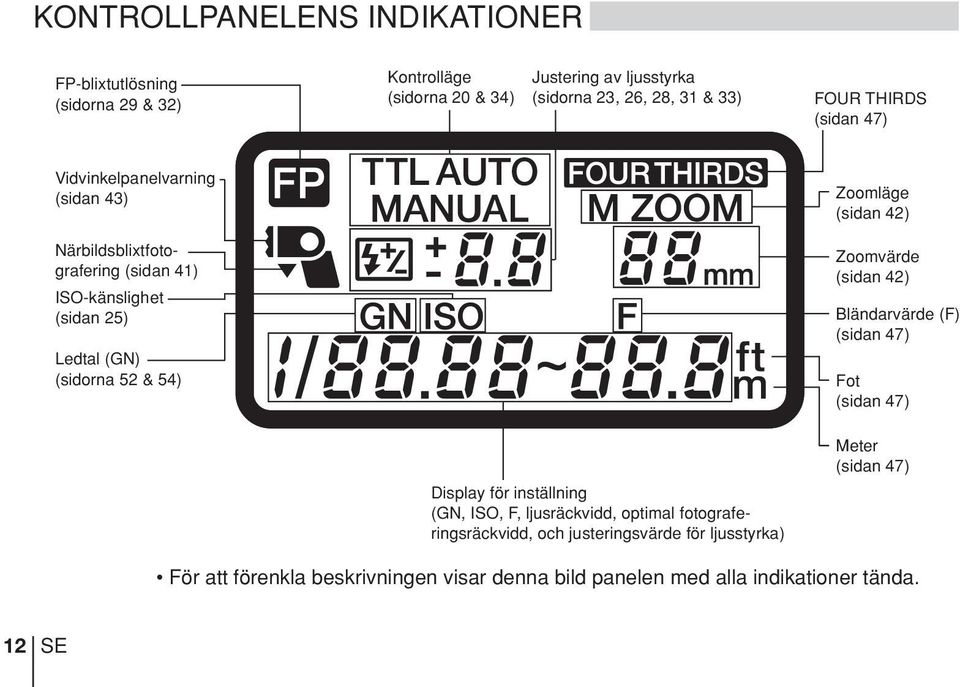

12 KONTROLLPANELENS INDIKATIONER FP-blixtutlösning (sidorna 29 & 32) Kontrolläge (sidorna 20 & 34) Justering av ljusstyrka (sidorna 23, 26, 28, 31 & 33) FOUR THIRDS (sidan 47) Vidvinkelpanelvarning (sidan 43) Närbildsblixtfotografering (sidan 41) ISO-känslighet (sidan 25) Ledtal (GN) (sidorna 52 & 54) Display för inställning (GN, ISO, F, ljusräckvidd, optimal fotograferingsräckvidd, och justeringsvärde för ljusstyrka) Zoomläge (sidan 42) Zoomvärde (sidan 42) Bländarvärde (F) (sidan 47) Fot (sidan 47) Meter (sidan 47) För att förenkla beskrivningen visar denna bild panelen med alla indikationer tända. 12 SE

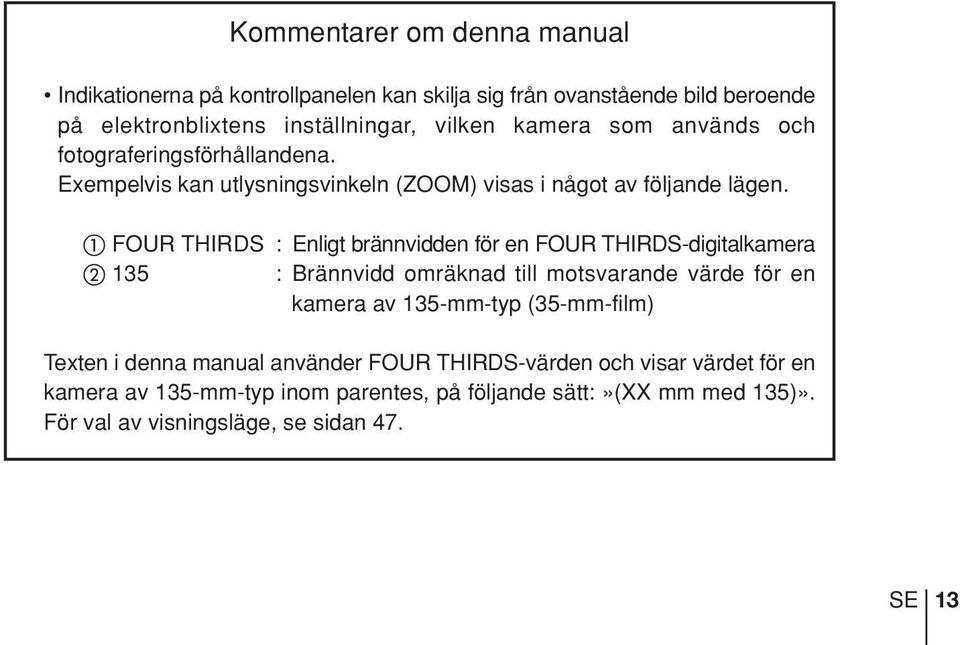

13 Kommentarer om denna manual Indikationerna på kontrollpanelen kan skilja sig från ovanstående bild beroende på elektronblixtens inställningar, vilken kamera som används och fotograferingsförhållandena. Exempelvis kan utlysningsvinkeln (ZOOM) visas i något av följande lägen. FOUR THIRDS : Enligt brännvidden för en FOUR THIRDS-digitalkamera 135 : Brännvidd omräknad till motsvarande värde för en kamera av 135-mm-typ (35-mm-film) Texten i denna manual använder FOUR THIRDS-värden och visar värdet för en kamera av 135-mm-typ inom parentes, på följande sätt:»(xx mm med 135)». För val av visningsläge, se sidan 47. SE 13

14 SÄTTA I BATTERIER Batterierna går att köpa separat. Använd alltid en av följande batterikombinationer. AA (R6) alkaliska batterier (LR6-typ)... x 2 AA (R6) Ni-Cd-batterier... x 2 AA (R6) Ni-Mh-batterier... x 2 AA (R6) Ni-Mn-batterier (ZR6-typ)... x 2 AA (R6) litiumbatterier (FR6-typ)... x 2 AA (R6) oxyride-batterier (ZR6Y-typ)... x 2 Litiumbatteripaket (CR-V3-typ) (Olympus LB-01)... x 1 AA (R6) manganbatterier får inte användas. Rekommenderade batterier Blixten är optimerad för användning med följande batterier: AA (R6) Ni-Mh-batteri Litiumbatteripaket (CR-V3-typ) (Olympus LB-01) 14 SE

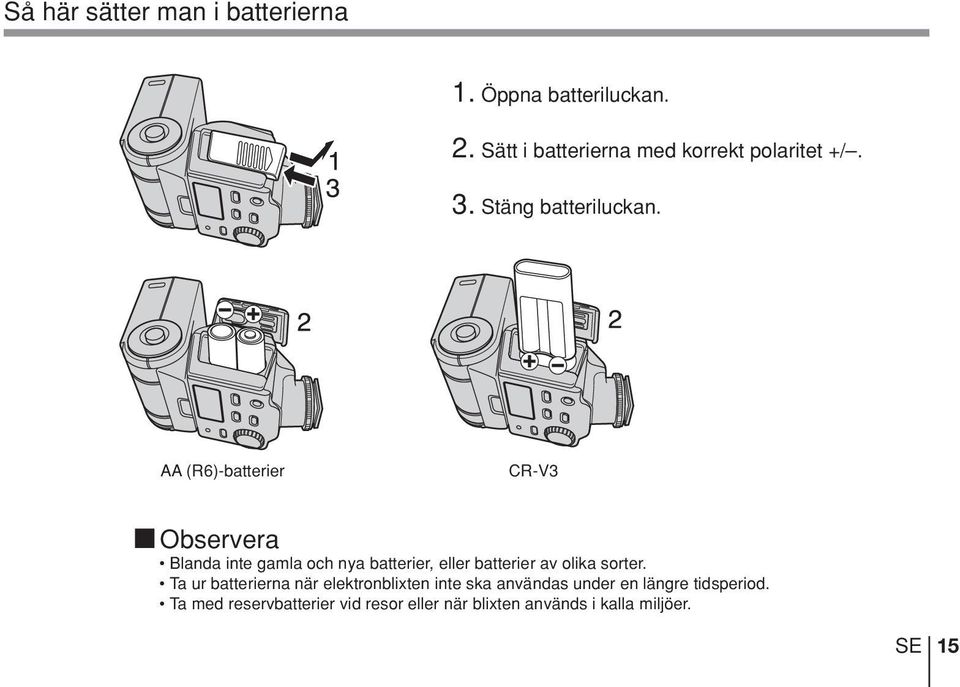

15 Så här sätter man i batterierna 1. Öppna batteriluckan. 2. Sätt i batterierna med korrekt polaritet +/. 3. Stäng batteriluckan. AA (R6)-batterier CR-V3 Observera Blanda inte gamla och nya batterier, eller batterier av olika sorter. Ta ur batterierna när elektronblixten inte ska användas under en längre tidsperiod. Ta med reservbatterier vid resor eller när blixten används i kalla miljöer. SE 15

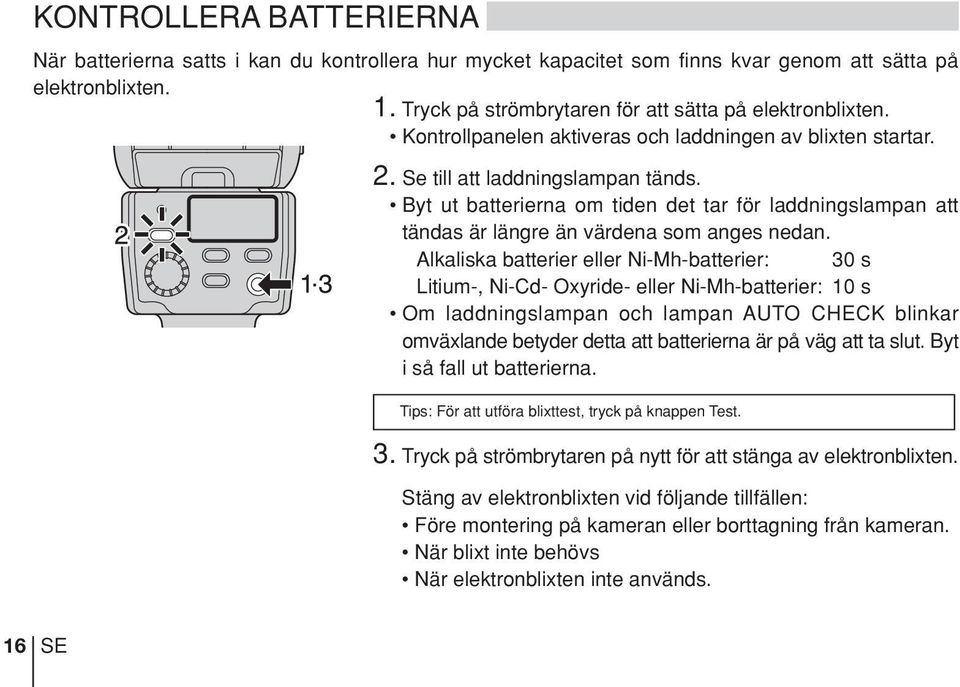

16 KONTROLLERA BATTERIERNA När batterierna satts i kan du kontrollera hur mycket kapacitet som finns kvar genom att sätta på elektronblixten. 1. Tryck på strömbrytaren för att sätta på elektronblixten. Kontrollpanelen aktiveras och laddningen av blixten startar. 2. Se till att laddningslampan tänds. Byt ut batterierna om tiden det tar för laddningslampan att tändas är längre än värdena som anges nedan. Alkaliska batterier eller Ni-Mh-batterier: 30 s Litium-, Ni-Cd- Oxyride- eller Ni-Mh-batterier: 10 s Om laddningslampan och lampan AUTO CHECK blinkar omväxlande betyder detta att batterierna är på väg att ta slut. Byt i så fall ut batterierna. Tips: För att utföra blixttest, tryck på knappen Test. 3. Tryck på strömbrytaren på nytt för att stänga av elektronblixten. Stäng av elektronblixten vid följande tillfällen: Före montering på kameran eller borttagning från kameran. När blixt inte behövs När elektronblixten inte används. 16 SE

17 Blixtintervall och antal blixtutlösningar Följande tabell visar blixtintervallen och antalet blixtutlösningar för olika batterier. Data är baserad på användning av fyra nya batterier av samma typ. Batterityper Blixtintervall Antal blixtutlösningar AA (R6) alkaliska torrcellsbatterier (typ LR6) Cirka 7,5 sek. Cirka 140 gånger AA (R6) Ni-Cd-batterier, (P3SPS-typ, 1000 mah) Cirka 6,5 sek. Cirka 100 gånger AA (R6) Ni-Mh-batterier (HHR-3SPS-typ, 2230 mah) Cirka 5,5 sek. Cirka 200 gånger AA (R6) Oxyride-batterier (ZR6Y-typ) Cirka 6,5 sek. Cirka 140 gånger AA (R6) litiumbatterier (FR6-typ) Cirka 7,5 sek. Cirka 260 gånger CR-V3 litiumbatteripaket (Olympus LB-01) Cirka 6,5 sek. Cirka 320 gånger Värdena för blixtintervall och antalet blixtutlösningar är hämtade från Olympus egna tester. SE 17

18 MONTERA BLIXTEN PÅ KAMERAN/TA BORT BLIXTEN FRÅN KAMERAN Se till att såväl kameran som elektronblixten är avstängda. Om elektronblixten monteras eller tas bort medan antingen blixten eller kameran är på kan det leda till funktionsfel. Så här monterar man blixten 1. Placera den ljusutsändande delen i standardläge (horisontellt, riktad framåt). Om den är låst i sitt läge, tryck och vrid på blixtvinkelfrigöraren. 2. Ta bort blixtskoskyddet från kameran. Förvara blixtskoskyddet i fickan på blixtfodralets insida. 3. Lossa på låsringen. Om låsstiftet är i det yttre läget, tryck in det genom att vrida låsringen hela vägen i motsatt riktning mot [XLOCK] tills det tar stopp. Låsstift Blixtkontakt 18 SE Bruka inte våld vid hanteringen av låsstiftet. Rör inte blixtkontakten med fingrarna eller med metallföremål. Montera inte elektronblixten medan låsstiftet är i yttre läge. I annat fall kan funktionsfel uppstå. 4. För elektronblixten hela vägen in i blixtskon tills den stannar med ett klick. 5. Vrid låsringen hela vägen i riktningen [XLOCK] tills det tar stopp.

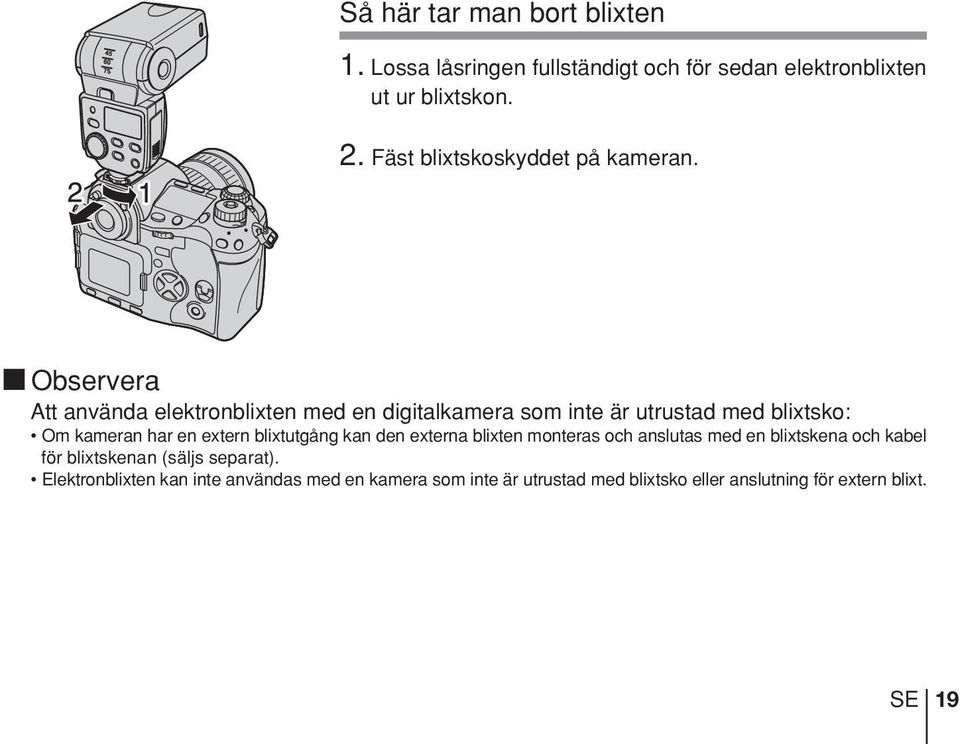

19 Så här tar man bort blixten 1. Lossa låsringen fullständigt och för sedan elektronblixten ut ur blixtskon. 2. Fäst blixtskoskyddet på kameran. Observera Att använda elektronblixten med en digitalkamera som inte är utrustad med blixtsko: Om kameran har en extern blixtutgång kan den externa blixten monteras och anslutas med en blixtskena och kabel för blixtskenan (säljs separat). Elektronblixten kan inte användas med en kamera som inte är utrustad med blixtsko eller anslutning för extern blixt. SE 19

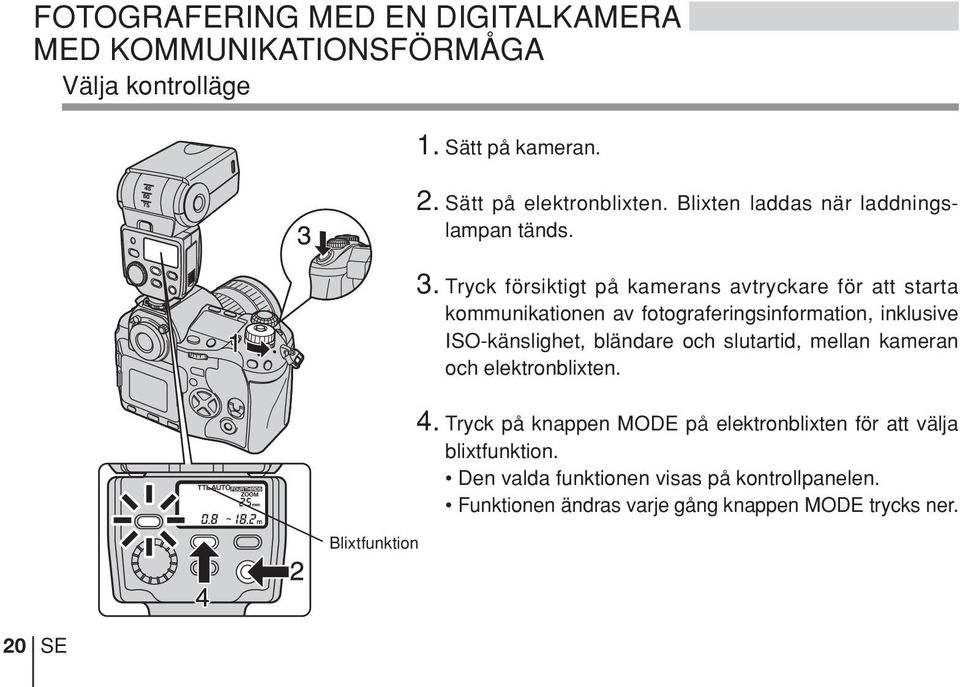

20 FOTOGRAFERING MED EN DIGITALKAMERA MED KOMMUNIKATIONSFÖRMÅGA Välja kontrolläge 1. Sätt på kameran. 2. Sätt på elektronblixten. Blixten laddas när laddningslampan tänds. 3. Tryck försiktigt på kamerans avtryckare för att starta kommunikationen av fotograferingsinformation, inklusive ISO-känslighet, bländare och slutartid, mellan kameran och elektronblixten. Blixtfunktion 4. Tryck på knappen MODE på elektronblixten för att välja blixtfunktion. Den valda funktionen visas på kontrollpanelen. Funktionen ändras varje gång knappen MODE trycks ner. 20 SE

21 Blixtfunktion Indikation på kontrollpanelen Blixtkontroll Viktigaste användningsområde Se sidorna TTL AUTO Blixten kontrolleras automatiskt genom sändande av en förblixt enligt kamerans inställningar. Denna funktion ska normalt användas vid fotografering med en kamera med kommunikationsförmåga. 22 AUTO Blixtens ljusstyrka kontrolleras enligt ljuset som detekteras genom blixtens automatiska ljusmottagare och kamerans inställningar. Om kameran har kommunikationsförmåga, kan denna funktion bara användas när kameran är en AUTOkompatibel modell. 24 MANUAL Blixten kontrolleras enligt det manuellt inställda ledtalet (GN). Fotografering med manuell blixt. 27 FP TTL AUTO FP MANUAL Blixtfunktionerna TTL AUTO och MANUAL med synkronisering för Super FP med höghastighetsfotografering med SLRkamerans fokalplansslutare. Utomhusfotografering med blixt, som exempelvis vid dagsljussynkronisering. 29 & 32 Observera Vissa funktioner går eventuellt inte att använda beroende på vilket fotograferingsläge som är inställt på kameran och vilka funktioner på kameran som används. Det går inte att välja en funktion som inte är tillgänglig. SE 21

22 <TTL AUTO> Med denna funktion skickas en förblixt för att mäta den optimala blixtstyrkan. Därefter utlöses den verkliga blixten. TTL AUTO-indikator ZOOM-indikator Visas enligt objektivets brännvidd. 1. Kontrollpanelen visar ljusets räckvidd enligt kamerans inställningar. 2. Bekräfta att avståndet till motivet är inom ljusets räckvidd. Justera annars bländarvärdet (F) eller avståndet till motivet. Ljusets räckvidd varierar beroende på kameratypen och kamerainställningarna (ISO-känslighet, bländarvärde [F] och objektivets brännvidd [ZOOM]). Ljusets räckvidd 3. När blixtaktivering har utförts korrekt blinkar lampan AUTO CHECK under cirka 5 sekunder efter det att slutaren utlösts. 22 SE

23 Justering av ljusstyrka Blixtens ljusstyrka kan justeras mellan +3 och 3. Justeringen av ljusstyrka måste vara satt till ON (på) i blixtinställningarna (sidan 47). Indikatorn visas på kontrollpanelen. 1. Vrid på funktionsratten för att justera blixtstyrkan. 0 Z +0,3 Z +0,7 Z +1,0 +3,0 0 Z 0,3 Z 0,7 Z 1,0 3,0 2. Displayen visar justeringen av ljusstyrka förutom när värdet är 0. I det fallet motsvarar den visade ljusräckvidden ett justeringsvärde som är 0. Värde på justering av ljusstyrka 3. Om kamerans funktion för justering av blixtstyrka är aktiverad blir den faktiska styrkan på blixtljuset summan av justeringsvärdena på elektronblixten (FL-36) och kameran. Värdet för justeringen av ljusstyrkan som visas gäller endast för elektronblixten (FL-36). [Exempel] FL-36 Kamera Valt justeringsvärde +0,3 +0,3 Justeringsvärde som visas på FL-36 Faktisk justering ljusstyrka +0,3 +0,6 SE 23

24 <AUTO> Med denna funktion kontrolleras blixtens ljusstyrka automatiskt enligt inställningarna för bländarvärde (F) och mängden ljus som når den automatiska ljusmottagaren. AUTO-indikator ZOOM-indikator Visas enligt objektivets brännvidd. 1. Kontrollpanelen visar ljusets räckvidd enligt kamerans inställningar. Ljusets räckvidd visas inte om kamerainställningen (ISO-känslighet och bländarvärde [F]) inte matchar någon av de användbara kombinationerna av ISO-känslighet/ bländarvärde (F). I detta fall blinkar indikationerna för ISO och F för att varna dig. Ändra kamerans inställning (ISO-känslighet och/eller bländarvärde [F]). (Se sidan 55.) Ljusets räckvidd 2. Bekräfta att avståndet till motivet är inom ljusets räckvidd. Justera annars bländarvärdet (F) eller avståndet till motivet. Ljusets räckvidd varierar beroende på kamerainställningen (ISO-känslighet, bländarvärde [F] och objektivets brännvidd [ZOOM]). 24 SE

25 Kombinationer av ISO-känslighet och bländarvärde i AUTO-läge Bländarvärde ISO-känslighet F8 F5.6 F4 F2.8 F2 F1.4 F11 F8 F5.6 F4 F2.8 F2 F1.4 F16 F11 F8 F5.6 F4 F2.8 F2 F1.4 F22 F16 F11 F8 F5.6 F4 F2.8 F2 F32 F22 F16 F11 F8 F5.6 F4 F2.8 F32 F22 F16 F11 F8 F5.6 F4 F32 F22 F16 F11 F8 F5.6 F32 F22 F16 F11 F8 F32 F22 F16 F11 3. När blixtaktivering har utförts korrekt, blinkar lampan AUTO CHECK under cirka 5 sekunder efter det att slutaren utlösts. Tips: Blixtaktiveringen kan testas före den faktiska utlösningen av slutaren. Tryck på knappen Test för att utföra aktivering av testblixt. Ljuskontrollen är OK när lampan AUTO CHECK blinkar under ungefär 5 sekunder efter aktivering av testblixten. Om lampan inte blinkar, ändra bländarvärdet (F), ISO-känslighet, avståndet till motivet, etc. Ljuskontroll genom aktivering av testblixt går endast att använda i AUTO-läget. SE 25

26 Justering av ljusstyrka Blixtens ljusstyrka kan justeras mellan +3 och 3. Justeringen av ljusstyrka måste vara satt till ON (på) i blixtinställningarna (sidan 47). Indikatorn visas på kontrollpanelen. 1. Vrid på funktionsratten för att justera blixtstyrkan. 0 Z +0,3 Z +0,7 Z +1,0 +3,0 0 Z 0,3 Z 0,7 Z 1,0 3,0 2. Displayen visar justeringen av ljusstyrka förutom när värdet är 0. I det fallet motsvarar den visade ljusräckvidden ett justeringsvärde som är 0. Värde på justering av ljusstyrka 3. Om kamerans funktion för justering av blixtstyrka är aktiverad blir den faktiska styrkan på blixtljuset summan av justeringsvärdena på elektronblixten (FL-36) och kameran. Värdet för justeringen av ljusstyrkan som visas gäller endast för elektronblixten (FL-36). [Exempel] FL-36 Kamera Valt justeringsvärde +0,3 +0,3 Justeringsvärde som visas på FL-36 Faktisk justering ljusstyrka +0,3 +0,6 26 SE

27 <MANUAL> Med denna funktion utlöses blixten enligt inställningen av ledtal (GN). MANUALindikator ZOOM-indikator Visas enligt objektivets brännvidd. 1. Kontrollpanelen visar aktuellt ledtal (GN) tillsammans med optimalt fotograferingsavstånd enligt kamerans inställning. 2. Vrid på funktionsratten för att ställa in ledtal (GN). Ställ in ledtalet så att det optimala fotograferingsavståndet är samma som avståndet till motivet. Om det optimala fotograferingsavståndet är 0,6 m (0,5 m vid användning av närbildsblixt) eller mindre blinkar den visade siffran för att varna för att motivet ligger utanför blixtens ljusområde. Det optimala fotograferingsavståndet varierar beroende på kamerainställningen (ISO-känslighet, bländarvärde [F], objektivbrännvidd [ZOOM]). Se sidan 52 för mer information. Ledtal (GN) Optimalt fotograferingsavstånd Tips: Om man utgår från att ISO-känsligheten är 100, kan det optimala fotograferingsavståndet beräknas med följande formel. Optimalt fotograferingsavstånd = Ledtal (GN)/Bländarvärde (F) (Se sidan 54.) SE 27

28 Justering av ljusstyrka Blixtens ljusstyrka kan justeras mellan +0,7 och 0,7. Justeringen av ljusstyrka måste vara satt till ON (på) i blixtinställningarna (sidan 47). Indikatorn visas på kontrollpanelen. 1. Vrid på funktionsratten för att justera blixtstyrkan. 0 Z +0,3 Z +0,7 0 Z 0,3 Z 0,7 Värde på justering av ljusstyrka 2. Displayen visar justeringen av ljusstyrka förutom när värdet är 0. I det fallet motsvarar istället det visade ledtalet (GN) och det optimala fotograferingsavståndet ett justeringsvärde som är Även om kamerans justering av blixtljusstyrka aktiveras är det endast elektronblixtens (FL-36) justeringsinställning som fungerar. Kamerans inställning fungerar inte. [Exempel] FL-36 Kamera Valt justeringsvärde +0,3 +0,3 Justeringsvärde som visas på FL-36 Faktisk justering ljusstyrka +0,3 +0,3 28 SE

29 <FP TTL AUTO> I denna funktion arbetar blixten med Super FP för att synkronisera med korta slutartider. Mer information om hur kamerans inbyggda blixt används finns under rubriken»olika blixtfotograferingsmetoder» på sidan 45. Följande åtgärder är möjliga vid korta slutartider i denna funktion. Dämpning av skuggor vid fotografering i motljus. Porträttfotografering utomhus med användning av dagsljussynkronisering med öppen bländare för att göra bakgrunden suddig. Utan blixt Med blixt (FP TTL AUTO) Med justerad bländare Med öppen bländare Motljusfotografering Porträttfotografering SE 29

30 FP TTL AUTOindikator ZOOM-indikator Visas enligt objektivets brännvidd. 1. Kontrollpanelen visar ljusets räckvidd enligt kamerans inställningar. 2. Bekräfta att avståndet till motivet är inom ljusets räckvidd. Justera annars bländarvärde (F) eller avståndet till motivet. Ljusets räckvidd varierar beroende på kamerainställningarna (ISO-känslighet, bländarvärde [F] och objektivets brännvidd [ZOOM]). Ljusets räckvidd är här mindre än i TTL-läge. Ljusets räckvidd 3. När blixtaktivering har utförts korrekt blinkar lampan AUTO CHECK under cirka 5 sekunder efter det att slutaren utlösts. 30 SE

31 Justering av ljusstyrka Blixtens ljusstyrka kan justeras mellan +3 och 3. Justeringen av ljusstyrka måste vara satt till ON (på) i blixtinställningarna (sidan 47). Indikatorn visas på kontrollpanelen. 1. Vrid på funktionsratten för att justera blixtstyrkan. 0 Z +0,3 Z +0,7 Z +1,0 +3,0 0 Z 0,3 Z 0,7 Z 1,0 3,0 Värde på justering av ljusstyrka 2. Displayen visar justeringen av ljusstyrka förutom när värdet är 0. I det fallet motsvarar den visade ljusräckvidden ett justeringsvärde som är Om kamerans funktion för justering av blixtstyrka är aktiverad blir den faktiska styrkan på blixtljuset summan av justeringsvärdena på elektronblixten (FL-36) och kameran. Värdet för justeringen av ljusstyrkan som visas gäller endast för elektronblixten (FL-36). [Exempel] FL-36 Kamera Valt justeringsvärde +0,3 +0,3 Justeringsvärde som visas på FL-36 Faktisk justering ljusstyrka +0,3 +0,6 SE 31

32 <FP MANUAL> Med denna funktion utförs Super FP-blixtutlösning med inställd ljusstyrka. FP MANUALindikator Ledtal (GN) ZOOM-indikator Visas enligt objektivets brännvidd. Optimalt fotograferingsavstånd 1. Vrid på funktionsratten för att ställa in ledtal (GN). Tillsammans med optimalt arbetsområde enligt kamerans inställning. 2. Vrid på ratten för att ställa in ledtal (GN). Ställ in ledtalet (GN) så att det optimala fotograferingsavståndet är samma som avståndet till motivet. När det optimala fotograferingsavståndet är 0,6 m (0,5 m vid användning av närbildsblixt) eller mindre blinkar den visade siffran för att varna för att motivet ligger utanför blixtens ljusområde (se sidan 55.) Det optimala fotograferingsavståndet varierar beroende på kamerainställningen (ISO-känslighet, bländarvärde [F], objektivbrännvidd [ZOOM] och slutartid). Se sidan 54 för mer information. Tips: Det optimala fotograferingsavståndet kan beräknas med följande formel. Optimalt fotograferingsavstånd = Ledtal (GN)/Bländarvärde (F) 32 SE

33 Justering av ljusstyrka Blixtens ljusstyrka kan justeras mellan +0,7 och 0,7. Justeringen av ljusstyrka måste vara satt till ON (på) i blixtinställningarna (sidan 47). Indikatorn visas på kontrollpanelen. 1. Vrid på funktionsratten för att justera blixtstyrkan. 0 Z +0,3 Z +0,7 0 Z 0,3 Z 0,7 Värde på justering av ljusstyrka 2. Displayen visar justeringen av ljusstyrka förutom när värdet är 0. I det fallet motsvarar det visade ledtalet (GN) och det optimala fotograferingsavståndet ett justeringsvärde som är Även om kamerans justering av blixtljusstyrka aktiveras är det endast elektronblixtens (FL-36) justeringsinställning som fungerar. Kamerans inställning fungerar inte.. [Exempel] FL-36 Kamera Valt justeringsvärde +0,3 +0,3 Justeringsvärde som visas på FL-36 Faktisk justering ljusstyrka +0,3 +0,3 SE 33

34 FOTOGRAFERING MED EN DIGITALKAMERA UTAN KOMMUNIKATIONSFÖRMÅGA Välja kontrolläge 1. Sätt på elektronblixten. Blixten laddas när laddningslampan tänds. 2. Tryck på knappen MODE för att välja blixtfunktion. Den valda funktionen visas på kontrollpanelen. Funktionen ändras varje gång knappen MODE trycks ner. Blixtfunktion Indikation på kontrollpanelen Blixtkontroll Viktigaste användningsområde Se sidorna AUTO Blixtens ljusstyrka kontrolleras enligt ljuset som detekteras genom blixtens automatiska ljusmottagare och bländarvärdet (F) Normalt används denna funktion. 35 MANUAL Blixten aktiveras enligt det manuellt inställda ledtalet (GN). Fotografering med manuell blixt SE

35 <AUTO> Med denna funktion kontrolleras blixtens ljusstyrka automatiskt efter inställningen av bländarvärde (F). ISOkänslighet AUTOindikator MZOOMindikator Bländarvärde (F) 1. Justera zoomen enligt objektivets brännvidd. 2. Håll ned knappen MODE och vrid samtidigt funktionsratten inom 2 sekunder för att ställa in ISO-känsligheten. Observera: Om knappen MODE hålls ned i mer än 2 sekunder ändras blixtfunktionen till personliga inställningar (custom) (se sidan 47). 3. Vrid funktionsratten enligt inställningen av bländarvärdet (F). Om kamerans inställning (ISO-känslighet och bländarvärde [F]) inte matchar någon av de användbara kombinationerna av ISOkänslighet/bländarvärde (F), kommer indikationerna för ISO och F att blinka för att varna dig. Ändra i så fall kamerans inställning (ISO-känslighet och/eller bländarvärde [F]). 4. När blixtaktivering har utförts korrekt blinkar lampan AUTO CHECK under cirka 5 sekunder efter det att slutaren utlösts. Tips: Genom att välja en ISO-känslighet och ett bländarvärde (F) som skiljer sig från inställningarna i kameran kan ljusstyrkan justeras i steg om 1/3. Tips: Aktivering av testblixt Blixtaktiveringen kan testas före den faktiska utlösningen av slutaren. Tryck på knappen Test för att utföra aktivering av testblixt. Ljuskontrollen är OK när lampan AUTO CHECK blinkar under ungefär 5 sekunder efter aktiveringen av testblixten. Om lampan inte blinkar, ändra bländarvärde (F), ISO-känslighet, avståndet till motivet, etc. Ljuskontroll genom aktivering av testblixt går endast att använda i AUTO-läget. SE 35

36 Ljusets räckvidd i AUTO-läget Bländarvärde ISO-känslighet (V-panel) 20 (V-panel) F8 F5.6 F4 F2.8 F2 F1.4 F11 F8 F5.6 F4 F2.8 F2 F1.4 F16 F11 F8 F5.6 F4 F2.8 F2 F1.4 F22 F16 F11 F8 F5.6 F4 F2.8 F2 F32 F22 F16 F11 F8 F5.6 F4 F2.8 F32 F22 F16 F11 F8 F5.6 F4 F32 F22 F16 F11 F8 F5.6 F32 F22 F16 F11 F8 F32 F22 F16 F Ljusets räckvidd i AUTO (m) Utlysningsvinkel (mm) Övre raden: FOUR THIRDS. Nedre raden: (V-panel) 10 (V-panel) Tabellen ovan visar ljusets räckvidd vid användning utan blixt. Det visade närmevärdet är 0,6 eller högre när den ljusutsändande delen riktas framåt och 0,5 eller högre när den riktas neråt. 36 SE

37 <MANUAL> Med denna funktion utlöses blixten enligt inställningen av ledtal (GN). Ledtal (GN) MANUAL-indikator 1. Kontrollpanelen visar aktuellt ledtal (GN). 2. Justera MZOOM-indikatorn enligt objektivets brännvidd. 3. Vrid på funktionsratten för att ställa in ledtal (GN). Ljusstyrkekvot MZOOM-indikator I funktionen personliga inställningar (custom) kan blixtstyrkan visas som en ljusstyrkekvot istället för som ledtal (se sidan 49). Ljusstyrkekvot: Kvoten av utsänd ljusstyrka i förhållande till ljusstyrkan vid full ljusstyrka. SE 37

38 Så här fastställer man bländarvärde (F), ledtal (GN) och fotograferingsavstånd 1. När fotograferingsavstånd och bländarvärde redan är fastställda: Bestäm ledtal (GN) med följande formel och ställ in ledtalet på FL-36. Ledtal (GN) = Bländarvärde (F) x Fotograferingsavstånd (m) ISO-känslighetskoefficient 2. När det är bländarvärdet (F) som behöver fastställas: Bestäm bländarvärde (F) med följande formel och ställ in på FL-36. Bländarvärde (F) = Ledtal (GN) x ISO-känslighetskoefficient Fotograferingsavstånd (m) 3. När det är optimalt fotograferingsavstånd som behöver fastställas: Optimalt fotograferingsavstånd (m) = Ledtal (GN) x ISO-känslighetskoefficient Bländarvärde (F) ISO-känsligheter och deras koefficienter ISO-känslighet Koefficient Se sidan 52 för lista med ledtal. 38 SE

39 ANDRA FUNKTIONER Fotografering med indirekt blixt Genom att fotografera med indirekt blixt får ljuset från blixten studsa från taket eller väggarna. På så sätt får ljuset gå runt hela motivet, vilket resulterar i en mjuk bild utan skarpa kontraster eller skuggor. Fotografering utan vinkling av blixten Fotografering med indirekt blixt SE 39

40 Så här gör man 1. Håll ner knappen för frigörning av blixtvinklingslåset och vrid den ljusutsändande delen i riktning upp-ner och vänsterhöger. Den ljusutsändande delen kan vridas i de riktningar som visas i figuren till vänster. Knapp för frigörning av blixtvinklingslåset (riktning vänster-höger) Knapp för frigörning av blixtvinklingslåset (riktning upp-ner) Ner: 7 (Se»Närbildsblixt» på sidan 41.) Om den ljusutsändande delen är låst, tryck och håll ner knappen för frigörning av blixtvinklingslåset och ändra sedan positionen. 40 SE Ljusräckvidden och det optimala fotograferingsområdet visas inte på kontrollpanelen. Färgen på ytan (tak och/eller väggar) varifrån ljuset studsar påverkar bilderna du tar. När så är möjligt, ska du låta ljuset reflekteras från en neutral yta. När justeringen av utlysningsvinkeln är automatisk (ZOOM) visas zoompositionen på kontrollpanelen»--» och utlysningsvinkeln ställs till 25 mm (50 mm med 135-kamera). När justeringen av utlysningsvinkeln är baserad på manuell ändring (M ZOOM) kan utlysningsvinkeln varieras manuellt (se sidan 42).

41 Närbildsblixt Blixtområdet stämmer inte när avståndet till motivet är mellan 0,5 och 1 meter. Är så fallet, vinkla ned blixten. 1. Håll ner knappen för frigörning av blixtvinklingslåset, vinkla ned blixten (7 ) 2. Indikatorn för närbildsblixt tänds på kontrollpanelen. Indikator närbildsblixt (0,5 1 m) Aktuellt fotograferingsavstånd Det rekommenderade avståndet för den här blixten är 0,5 till 1,0 m. Det aktuella fotograferingsavståndet visas på kontrollpanelen. Det maximala fotograferingsavståndet är 2,5 m. Blixtljuset kan blockeras om objektivet är långt eller har stor diameter. Utlös först en textblixt för kontroll. Vinkla inte ned blixten vid normal fotografering. Den övre delen av bilden blir i så fall mörk. SE 41

42 Manuell ändring av utlysningsvinkel (ZOOM) Utlysningsvinkeln kan justeras manuellt. MZOOM-indikator 1. Tryck på zoomknappen för att justera utlysningsvinkeln. Indikatorn M ZOOM visas på kontrollpanelen. Utlysningsvinkeln kan ställas in till något av värdena 12, 14, 17, 25, 35 och 42 mm (24, 28, 35, 50, 70 och 85 mm med 135-kamera). Varje tryckning på knappen ZOOM ändrar utlysningsvinkeln enligt följande. ZOOM-indikatorn tänds i AUTO ZOOM-läget. AUTO ZOOM 12 (24) 14 (28) 17 (35) 25 (50) 35 (70) 42 (85) När vidvinkelpanelen används: (se sidan 43) AUTO ZOOM 10 (20) 8 (16) 42 SE AUTO ZOOM kan endast väljas när kameran som används är utrustad med kommunikationsförmåga. Observera Om man väljer ett större ZOOM-värde än brännvidden för objektivet som används, förmörkas de yttre delarna av bilden.

43 Använda vidvinkelpanelen Använd den inbyggda vidvinkelpanelen vid blixtfotografering om objektivets brännvidd är satt till kortare värde än 12 mm. 1. När objektivets brännvidd är kortare än 12 mm (24 mm med 135-kamera), visas varningsindikatorn för vidvinkelpanel på kontrollpanelen. (Denna varning visas endast om kameran är försedd med kommunikationsförmåga.) 2. Dra ut vidvinkelpanelen och placera den över den ljusutsändande ytan. Indikatorn för vidvinkelpanel visas på kontrollpanelen. SE 43

44 Indikator för vidvinkelpanel 3. Tryck på knappen ZOOM för att välja utlysningsvinkel mellan 8 mm och 10 mm (16 mm och 20 mm med 135-kamera). 44 SE När vidvinkelpanelen används blir det faktiska ledtalet (GN) lägre än inställt. I lägena TTL AUTO, AUTO och FP TTL AUTO resulterar detta i en minskning av arbetsområdet. I lägena MANUAL och FP MANUAL resulterar det i en minskning av det optimala fotograferingsavståndet. Se till att skjuta tillbaka vidvinkelpanelen igen efter fotografering. För att förhindra skada på vidvinkelpanelen, böj den inte uppåt. Om vidvinkelpanelen skadas då den dras ut går zoomknappen inte längre att använda. Om detta händer skall du avaktivera vidvinkelpanelsomkopplaren (sidan 47).

45 Olika blixtfotograferingsmetoder Följande blixtfotograferingsmetoder kan användas beroende på kamerans inställningar. Vissa blixtfotograferingsmetoder går eventuellt inte att välja, beroende på kamerans funktion och konstruktion. För närmare information om hur man använder metoderna, se kamerans instruktionsmanual. 1. Blixt med»röda ögon»-reducering Minskar förekomsten av»röda ögon» orsakade av blixtens ljus. 2. Långsam synkronisering Blixten utlöses med lång slutartid. Detta gör det möjligt att ta tydliga bilder av motiv mot en nattbakgrund. SE 45

46 3. Bakgrundssynkronisering Lång slutartid används och blixten utlöses omedelbart före slutet av exponeringsperioden. På så sätt går det att ta bilder av rörliga motiv, som exempelvis en bils baklyktor, med en känsla av rörelse. 4. Kombination med kamerans inbyggda blixt När kameran som används har en inbyggd blixt kan den användas samtidigt med elektronblixten. Avancerade fotograferingsmetoder kan användas. Exempelvis kan man studsa ljuset från elektronblixten mot väggen eller taket medan motivet fångas med ljuset från den inbyggda blixten. För vissa kameramodeller kan det hända att den inbyggda blixten stängs av när elektronblixten monteras på kamerans blixtsko. Observera Blixtfunktionen för elektronblixten bör vara satt till TTL AUTO eller FP TTL AUTO. 46 SE

47 PERSONLIGA INSTÄLLNINGAR (CUSTOM) Med personliga inställningar kan varje användare ställa in blixtens funktioner efter personliga önskemål. Inställningsprocedur 1. Sätt på elektronblixten. 2. Tryck och håll ner knappen MODE under mer än 2 sekunder, tills inställningsläget visas på kontrollpanelen. 3. Tryck hastigt på knappen MODE för att välja inställningsläget. 4. Vrid på funktionsratten för att välja värde. 5. Tryck på knappen MODE i mer än 2 sekunder för att lämna inställningen och återgå till föregående kontrollpanelsvisning. SE 47

48 Inställningsläge Visat läge Visat värde Funktion Standardvärde AF-belysningen fungerar endast i kombination med Olympus»Four Thirds» digitala SLR-kamera. Den fungerar inte med andra kameror. AF-belysningen aktiveras enligt kontroll från kameran. AF-belysningen aktiveras inte. A Blixtkabel Visning av utlösningsvinkel (ZOOM) Använd denna inställning när blixtkabeln inte används (anslutning till blixtskon). Använd denna inställning när blixtkabeln används (blixtkabel av). Utlysningsvinkeln (ZOOM) visas enligt objektivets brännvidd för en FOUR THIRDS-digitalkamera. Utlysningsvinkeln (ZOOM) konverteras till brännvidden för en 135-kamera. Detta gör det möjligt att använda blixten med samma känsla som för blixtar för 135-kameror. ON 4 3 Enhet för avståndsvisning Avstånd visas i meter. Avstånd visas i fot. m Justering av ljusstyrka Ljusstyrkan kan inte justeras. Ljusstyrkan kan justeras. OFF 48 SE

49 Inställningsläge Visat läge Visat värde Funktion Standardvärde Avstängning av vidvinkelpanel Vidvinkelpanelsomkopplaren är aktiverad. Används för att känna av att vidvinkelpanelen är utfälld. Vidvinkelpanelsomkopplaren är avaktiverad. Används då vidvinkelpanelen är skadad så att utlysningsvinkeln kan ändras med ZOOMknappen. ON Ledtalindikator (GN) Blixtstyrkan visas som ledtal (GN). Blixtstyrkan visas som ljusstyrkekvot. ON ISO- och F- kommunikation i AUTO-läge. Fungerar endast med en kamera med kommunikationsmöjlighet för ISO-känslighetsinställning i AUTOläge. ISO-känslighet och bländarvärde (F) anges automatiskt av kameran. ISO-känsligheten och bländarvärdet (F) kan ställas in med funktionsratten. ON SE 49

50 Inställningsläge Visat läge Visat värde Funktion Standardvärde Inställning av ISO-känslighet i AUTO-läge. Fungerar med en kamera utan Kommunikationsmöjlighet för ISO-känslighetsinställning i AUTO-läge. Fungerar också med en kamera med Kommunikationsmöjlighet för ISO-känslighetsinställning i AUTO- läge när ISOoch F överföring i AUTO-läge är satt till OFF. ISO-känsligheten kan ställas in med funktionsratten. 100 NOLLSTÄLLNINGSFUNKTION Genom nollställning återgår blixten till standardinställningarna. Håll inne knapparna MODE och LIGHT samtidigt i minst 2 sekunder för att återställa blixtens standardinställningar (med undantag av enheten för avståndsvisning [m/fot]). Enheten för avståndsvisning (m/fot) ändras inte vid nollställning. 50 SE

51 KONTINUERLIG BLIXTUTLÖSNING Kontinuerlig blixtutlösning gör den ljusutsändande ytan varm och kan orsaka materialförsämringar eller funktionsfel. Därför bör antalet bilder som tas i följd begränsas till det antal som visas i tabellen nedan. Låt alltid elektronblixten vila under åtminstone 10 minuter efter kontinuerlig fotografering. Begränsningsberäkningar för kontinuerlig blixtutlösning Blixtfunktion Ljusstyrkekvot Blixtintervall Begränsat antal blixtar TTL AUTO 1/1 6 sek. 10 AUTO 1/2 3 sek. 20 MANUAL FP AUTO 1/4 1 sek. 40 FP MANUAL 1/ 8 till 1/ 128 0,5 sek. eller mindre 80 SE 51

52 LISTA ÖVER LEDTAL (GN) TTL AUTO/AUTO ISO100, m FOUR THIRDS ZOOM (mm) Med TTL AUTO/AUTO Full ljusstyrka MANUAL ZOOM (mm) MANUAL Ljusstyrkekvot ISO100, m FOUR THIRDS Med / / / / / / / / SE

53 FP TTL AUTO ISO100, m ZOOM (mm) FOUR THIRDS Med / / / / / / / / / Slutartid 1/ / / / / / / / / / SE 53

54 54 SE FP MANUAL Följande siffror för ledtal (GN) har ljusstyrkekvoten 1/1. ZOOM (mm) Slutartid ISO100, m FOUR THIRDS Med / / / / / / / / / / / / / / / / / / / Ledtalen (GN) för andra ljusstyrkekvoter än 1/1 i läget FP MANUAL kan beräknas med följande formel. Ledtal (GN) = Ledtal (GN) vid 1/1 x Ljusstyrkekvotens koefficient Ljusstyrkekvoter och deras koefficienter Ljusstyrkekvot 1/1 1/2 1/4 1/8 1/16 Koefficient

55 LISTA ÖVER VARNINGSMEDDELANDEN Digitalkamera med kommunikationsförmåga Varningsinformation Visas på kontrollpanelen Åtgärd Se sida Utanför ljusräckvidd i AUTO-läge Ändra kamerans ISO-känslighet eller bländarvärde (F). s 24 Motivet befinner sig för nära i MANUAL-läge Ändra kamerans ISO-känslighet eller bländarvärde (F). Ändra inställningen för ledtal (GN). s 27 Motivet befinner sig för nära i FP MANUAL-läge Ändra kamerans ISO-känslighet eller bländarvärde (F). Ändra inställningen för ledtal (GN). s 32 Begäran om vidvinkelpanel i alla lägen Ställa in vidvinkelpanelen. s 43 SE 55

56 Varningsinformation Visas på kontrollpanelen Åtgärd Se sida Blixten vinklad nedåt i alla lägen Blixtvinkeln är satt till 7 nedåt. Annullera denna inställning, utom för närbildsfotografering. s 41 Vidvinkelpanelsvarning i alla lägen Vidvinkelpanelen är utfälld. Var uppmärksam på avståndet till motivet eftersom ett lägre ledtal (GN) väljs. s SE

57 Digitalkamera utan kommunikationsförmåga Varningsinformation Visas på kontrollpanelen Åtgärd Se sida Blixten vinklad nedåt i alla lägen Blixtvinkeln är satt till 7 nedåt. Annullera denna inställning, utom för närbildsfotografering. s 41 Vidvinkelpanelsvarning i alla lägen Vidvinkelpanelen är utfälld. Var uppmärksam på avståndet till motivet eftersom ett lägre ledtal (GN) väljs. s 43 Utanför ljusräckvidd i AUTO-läge Ändra kamerans ISO-känslighet eller bländarvärde (F). s 35 SE 57

58 FRÅGOR OCH SVAR F: Går multiblixtfotografering att använda i TTL AUTO-läge? S: Nej, det går inte. F: När bör man använda testblixt och automatisk kontroll? S: Att kontrollera optimal blixtaktivering med lampan AUTO CHECK är särskilt lämpligt vid fotografering med vinklad blixt (endast vid användning av AUTO-blixtfunktionerna). F: Vad händer om elektronblixten aktiveras samtidigt som kamerans inbyggda blixt? S: I TTL-läge utlöser båda blixtarna samtidigt och optimal exponering bestäms enligt den kombinerade totala ljusstyrkan (förutsatt att kameran är i fotograferingsläge P eller A). Vid indirekt blixt kan kamerans inbyggda blixt också användas för blixteffekter (se sidan 46). F: Varför blir elektronblixten varm efter kontinuerlig blixtutlösning? S: Batterierna alstrar värme när blixten utlöses kontinuerligt. I det här fallet ska du använda blixten med längre mellanrum tills den ljusutsändande ytan och batterierna har svalnat. 58 SE

59 F: Varför kan jag inte montera elektronblixten på kameran? S: Elektronblixten kan inte monteras om låsstiftet är i yttre läge. Om detta är fallet, vrid låsringen hela vägen i motsatt riktning mot [XLOCK] tills den tar stopp. När väl låsstiftet är på plats kan du montera elektronblixten på kameran (se sidan 18). F: Varför ändras inte blixtfunktionen när jag trycker på knappen MODE? S: När elektronblixten är ansluten till vissa kameror med kommunikationsförmåga, kan blixtfunktionen bara styras från kameran. F: Bilden är överexponerad. Vad gör jag? S: Kontrollera först det fotograferingsavstånd som visas på kontrollpanelen. Om ditt motiv befinner sig närmare än det fotograferingsavstånd som visas, gör något av följande så att fotograferingsavståndet överensstämmer med motivet. Ändra bländaröppningen. Ange ljusstyrkevärdet som negativt ( ). Använd vidvinkelpanelen. F: Vilken är den rekommenderade vitbalansinställningen för kameran när jag använder blixten? S: Det automatiska vitbalansläget rekommenderas. Om du använder manuellt vitbalansläge ska du sätta färgtemperaturen till 5500 K. Observera att färgtemperaturen varierar beroende på fotograferingsförhållandena. SE 59
