FL-50 SE Instruktioner
|
|
- Marie Fredriksson
- för 8 år sedan
- Visningar:
Transkript
1 Elektronblixt FL-50 SE Instruktioner
2 Tack för att du har valt att köpa en elektronblixt (FL-50) från OLYMPUS. Läs igenom denna instruktionsmanual innan du börjar använda blixten, så att du använder den på ett säkert sätt. Förvara instruktionerna på ett lämpligt ställe för framtida bruk. SÄKERHETSFÖRESKRIFTER (Se till att läsa igenom och ta hänsyn till följande.) Denna instruktionsmanual använder ett antal allmänna symboler och för att hjälpa dig använda och hantera produkten på ett lämpligt sätt. Dessutom varnar de dig för potentiella risker för dig själv och andra, samt för egendom. Dessa symboler och deras betydelser beskrivs nedan. FARA Om försiktighetsåtgärderna som markeras med denna symbol inte efterföljs, kan det leda till allvarlig personskada eller dödsfall. VARNING Om försiktighetsåtgärderna som markeras med denna symbol inte efterföljs, kan det leda till personskada eller dödsfall. UPPMÄRKSAMMA Om försiktighetsåtgärderna som markeras med denna symbol inte efterföljs, kan det leda till personskada eller skada på egendom. Symboler för förbud Symbol för instruktion Förbjudet Demontering förbjuden Påbjudet För kunder i Europa»CE» märkningen visar att denna produkt uppfyller de europeiska kraven på säkerhet, hälsa, miljö och konsumentskydd. CE-märkta produkter finns till försäljning i Europa. For customers in USA FCC Notice This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Any unauthorized changes or modifications to this equipment would void the user s authority to operate. For customers in CANADA This Class B digital apparatus complies with Canadian ICES-003. Denna externa blixt har konstruerats enbart för användning med digitalkameror från Olympus. Anslut inte blixten till en kamera som inte är tillverkad av Olympus, eftersom detta kan resultera i funktionsfel eller skada på kameran och/eller blixten. FARA Den externa blixten innehåller högspänningskretsar. Försök aldrig ta isär eller modifiera den, eftersom detta kan resultera i elektriska stötar och/eller personskada. Använd inte den externa blixten någonstans där den kan utsättas för antändlig eller explosiv gas. Om du gör det kan det leda till brand eller explosion. För att undvika trafikolyckor ska du aldrig rikta blixten mot en bilförare. 70 VARNING Använd inte blixten eller AF-belysningen omedelbart framför någon persons ögon (i synnerhet inte ett barn). Exponering för blixtens ljus på mycket kort avstånd kan orsaka obotliga skador på ögonen. Var särskilt noga med att inte använda den externa blixten på avstånd mindre än 1 meter från ett barn. Lämna inte den externa blixten eller batterier inom räckhåll för barn. Om ett barn har svalt ett batteri eller ett mindre tillbehör, uppsök omedelbart läkare. Om blixten utlöses nära ett barn, kan barnets ögon få obotliga skador. Rörliga delar i den externa blixten kan skada ett barn. Ta hänsyn till följande instruktioner för att undvika brand eller personskada orsakat av läckage av batterivätska, överhettning, antändning eller sprängning. Använd inte batterier som inte har specificerats för användning med den externa blixten. Batterier får inte kastas i eld, utsättas för värme, kortslutas eller tas isär. Blanda inte gamla och nya batterier, eller batterier av olika sorter eller märken. Försök inte ladda upp batterier som inte är uppladdningsbara, som exempelvis alkaliska batterier. Sätt inte i batterierna med +/ polariteten omvänd. Förvara inte den externa blixten på platser där den utsätts för stora mängder damm eller fukt. I annat fall kan det resultera i brand eller elektriska stötar.
3 Använd inte blixten om den är täckt av ett antändligt föremål, som exempelvis en näsduk. Rör inte vid den ljusutsändande ytan efter användning. Den är mycket varmt och kan bränna dig. Om den externa blixten tappas i vatten eller vätska kommer in, ta omedelbart ur batterierna och kontakta din återförsäljare eller Olympus. Fortsatt användning kan det resultera i brand eller elektriska stötar. UPPMÄRKSAMMA Om du upptäcker något onormalt, som exempelvis läckage, missfärgning, deformation, överhettning eller märklig lukt, sluta använda enheten. Fortsatt användning kan resultera i brand, överhettning eller explosion. Ta ur batterierna och iakttag försiktighet för att undvika brännskador och för att förhindra exponering för gas eller farliga vätskor som kan komma ut. För reparation, kontakta Olympus. Ta alltid ur batterierna när du inte tänker använda den externa blixten under en längre period. I annat fall kan värmealstring eller vätskeläckage från batterier resultera i brand, personskada och/eller förorening av omgivningen. Använd inte ett läckande batteri. Om du gör det kan det resultera i brand eller elektriska stötar. Var vänlig kontakta din försäljare eller Olympus. Hantera inte den externa blixten med våta händer. Om du gör det kan det resultera i elektriska stötar. Lämna inte den externa blixten någonstans där den kan utsättas för höga temperaturer. Om du gör det kan materialförsämring av delar eller brand uppstå. Ta inte ur batterierna omedelbart efter det att den externa blixten har använts kontinuerligt under en längre tidsperiod. Om du gör det kan de heta batterierna orsaka brännskador. Deformera inte batteriluckan och låt inga främmande föremål komma in. FÖRSIKTIGHETSÅTGÄRDER VID HANTERING Den externa blixten består av elektroniska delar med hög precision. Undvik under alla omständigheter att använda eller lagra den externa blixten på följande platser, eftersom det kan leda till funktionsfel eller andra fel. I direkt solljus, på en strand, etc. På platser som är utsatta för höga temperaturer och hög luftfuktighet eller snabba förändringar i temperatur eller luftfuktighet. På platser med stora mängder sand, damm eller smuts. Nära eld. Nära en luftkonditionerare eller luftfuktare. På platser med vatten eller fukt. På platser utsatta för vibrationer. Inuti en bil. Utsätt inte den externa blixten för kraftiga vibrationer eller stötar, exempelvis genom att tappa den eller slå den mot något. Om den externa blixten inte har använts under en längre tidsperiod, kan mögel eller mossa bildas. Detta kan orsaka funktionsfel. För att förhindra detta rekommenderas vi att du kontrollerar blixten före användning efter en längre tids förvaring. Rör inte vid den externa blixtens elektriska kontakter. I annat fall kan detta orsaka funktionsfel. För att förhindra överhettning och materialförsämring av den ljusutsändande delen, ska inte blixten aktiveras med full styrka mer än 10 gånger i rad. Efter 10 användningar i rad, ska du vänta med att använda blixten tills den ljusutsändande delen har svalnat. FÖRESKRIFTER FÖR BATTERIER Använd endast de angivna batterierna. AA (R6) alkaliska torrcellsbatterier (typ LR6)... x 4 AA (R6) Ni-Cd-batterier... x 4 AA (R6) Ni-MH-batterier... x 4 AA (R6) Ni-Mn-batterier (typ ZR6)... x 4 AA (R6) litiumbatterier (typ FR6)... x 4 Litiumbatteripaket (typ CR-V3) (Olympus LB-01)... x 2 AA (R6) manganbatterier får inte användas. Se till att efterfölja följande instruktioner. I annat fall kan resultatet bli läckage av batterivätska, överhettning, antändning och/eller sprängning. Blanda inte gamla och nya batterier, laddade och urladdade batterier, batterier med olika kapacitet eller batterier av olika sorter eller märken. Försök inte ladda upp batterier som inte är uppladdningsbara, som exempelvis alkaliska batterier. Man får inte sätta i eller använda batterier med +/ polariteten omvänd. Om batterierna inte enkelt glider på plats i batteriluckan ska du inte försöka tvinga dit dem. Använd aldrig ett batteri om dess ytterhölje (isolering) har skalats loss delvis eller helt. I annat fall kan resultatet bli läckage, överhettning eller explosion. Vissa helt nya batterier kan också ha ytterhöljet (isoleringen) losskalat helt eller delvis. Använd aldrig dessa batterier. 71
4 Använd inte följande typer av batterier: Minusänden är platt (vare sig delar av polen är täckt av ytterhöljet eller inte). Minusänden är lätt svullen och är inte täckt av ytterhöljet (isoleringen). Alla uppladdningsbara batterier måste laddas upp med den specificerade batteriladdaren, samtidigt och fullständigt. Se till att läsa instruktionerna för batterierna och batteriladdaren. Felaktig användning av batterier kan resultera i vätskeläckage, värmealstring och/eller skada. Svett- och oljefläckar kan orsaka batterikontaktfel. För att förhindra detta, ta bort eventuella fläckar fullständigt med en torr trasa och sätt i batterierna enligt +/ polariteten. Generellt sett minskar batteriernas prestanda tillfälligt när omgivningstemperaturen faller. Om batterier används i en kall omgivning, håll dem varma genom att förvara den externa blixten i en köldskyddande anordning eller beklädnad. Om batterivätska hamnar på din hud eller dina kläder, kan din hud bli irriterad. Skölj omedelbart din hud eller dina kläder med rent vatten. Om batterivätska kommer i kontakt med dina ögon kan resultatet bli blindhet. Skölj dina ögon med rent vatten utan att gnugga dem och besök omedelbart en läkare. Utsätt inte batterierna för kraftiga stötar och kasta dem inte. Vid resor är det en bra idé att ha reservbatterier med sig. I vissa länder kan det vara svårt att få tag på vissa batterityper. Doppa inte batterierna i vatten och utsätt dem inte för fukt, inklusive regn, havsvatten och djururin. Om polerna +/ på ett batteri är nerfläckade med svett- eller oljefläckar, kan kontaktfel uppstå. Rengör polerna väl med en torr trasa innan batterierna används. Batterier får inte kastas i eld eller hettas upp. Följ lokala föreskrifter när batterier är uttjänta och ska avfallshanteras. Ytterhöljet (isoleringen) är på väg att skalas av eller har skalats av (även om batteriet är helt nytt). När uppladdningsbara batterier ska avfallshanteras, isolera +/ polerna med tejpbitar och ta batterierna till närmaste återvinningscenter för uppladdningsbara batterier. Kommentar om kamerorna som används med den externa blixten Funktionerna som går att använda med den externa blixten är begränsade för vissa digitalkameror. För närmare information, se Olympus webbplats ( Innan denna instruktionsmanual läses: Informationen i denna instruktionsmanual kan ändras utan föregående meddelande. Denna instruktionsmanual har sammanställts så noggrant som möjligt. Om du ändå har några frågor eller vill rapportera ett fel eller att information saknas, var vänlig kontakta Olympus. Kopiering av denna instruktionsmanual helt eller delvis utan tillåtelse från Olympus är förbjudet, förutom för privat användning. Reproduktion av innehållet i denna instruktionsmanual utan tillåtelse från Olympus är strängt förbjudet. Olympus åtar sig ingen ansvarsskyldighet för skador, vinstbortfall eller krav från tredje part som uppstår på grund av felaktig användning av produkten. Olympus åtar sig ingen ansvarsskyldighet för skador och vinstbortfall relaterade till förlust av bilddata på grund av fel hos produkten, service av tredje part som inte är utsedd av Olympus eller någon annan anledning. Observera att kvaliteten på som tas med denna produkt skiljer sig från som tas med kameror med vanlig film. Information om varumärken Alla varumärkesnamn och produktnamn som nämns i denna instruktionsmanual är varumärken eller registrerade varumärken för sina respektive ägare. 72
5 INNEHÅLL Kontrollera lådans innehåll Terminologi Kontrollpanelens indikeringar Sätta i batterier Kontrollera batterier Montera blixten på kameran/avlägsna blixten från kameran Fotografering med en digitalkamera med kommunikationsförmåga Välja blixtfunktion TTL AUTO AUTO MANUAL FP TTL AUTO FP MANUAL Fotografering med en digitalkamera utan kommunikationsförmåga Välja blixtfunktion AUTO MANUAL Andra funktioner Fotografering med indirekt blixt Närbildsblixt Manuell zoom av blixtreflektorn Använda vidvinkelpanelen Olika blixtfotograferingsmetoder Extra tillbehör Personliga inställningar (custom) Nollställningsfunktion Kontinuerlig blixtutlösning Lista över ledtal (GN) Lista över varningsmeddelanden Frågor och svar Tekniska data KONTROLLERA LÅDANS INNEHÅLL Kontrollera att alla delar och tillbehör finns med. Om något saknas eller är skadat, kontakta inköpsstället. Elektronblixt Blixtfodral Batterier måste köpas separat. 73
6 TERMINOLOGI Vidvinkelpanel (sidan 92) Ljusutsändande yta Extern anslutning för strömförsörjning Anslut blixtgreppet (FP-1) eller högkapacitetspaketet (HV-1) (båda säljs separat). AF-belysningens ljusutsändande yta När ett motiv är mörkt eller har låg kontrast, sänder den inbyggda AF-belysningen ut ljus för att underlätta skärpeinställningen. AF-belysningen kan stängas av (sidan 95). AF belysningen fungerar endast i kombination med Olympus Four Thirds digital SLR-kamera. Den fungerar ej i kombination med andra kameror. Automatisk ljusmottagare Kontaktskydd Låsstift (sidan 78) Låsring (sidan 78) Elektrisk kontakt (sidan 78) Vinkelmarkeringar för indirekt blixt upp/ner (sidan 90) Frigörare/lås för blixtvinkling (sidan 90) Tillbehörssko Vinkelmarkeringar för indirekt blixt vänster/höger (sidan 90) Kontrollpanel (sidan 75) Knappen LIGHT Tryck för att tända kontrollpanelen under ungefär 15 sekunder. Panelen tänds också vid användning av en digitalkamera med kommunikationsförmåga. Ratt A Knappen MODE (sidan 79) Knappen ZOOM (sidan 91) Lampan AUTO CHECK (sidan 80) Batterilucka (sidan 76) Laddningslampa/Testknapp (sidan 77) Strömbrytare Ratt B 74
7 KONTROLLPANELENS INDIKERINGAR Vidvinkelpanelvarning (sidan 92) FP-blixtutlösning (sidorna 84 och 86) Blixtfunktion (sidorna 79 och 87) Närbildsblixt (sidan 91) FOUR THIRDS (sidan 95) Zoomläge (sidan 91) ISO-känslighet (sidan 81) Ledtal (GN) (sidorna 98 och 99) Zoomvärde (sidan 91) Justering av ljusstyrka (sidorna 80, 82, 83, 85 och 86) Bländariris (sidan 95) Fot (sidan 95) Meter (sidan 95) Teckenfönster för inställning (GN, ISO, F, ljusräckvidd, optimal fotograferingsräckvidd, och justeringsvärde för ljusstyrka) För att förenkla beskrivningen, visar denna bild panelen med alla indikeringar tända. Kommentarer om denna instruktionsmanual Indikeringarna på kontrollpanelen kan skilja sig från ovanstående bild beroende på vilken kamera som används, den externa blixtens inställningar och fotograferingsförhållandena. Exempelvis kan blixtreflektorns zoom visas i endera av följande lägen. Q FOUR THIRDS: W 135: Enligt brännvidden för en FOUR THIRDS-digitalkamera. Brännvidd omräknad till motsvarande värde för en kamera av 135 mm typ. Texten i denna instruktionsmanual använder FOUR THIRDS-värden och visar värdet för en kamera av 135 mm typ inom parentes, på följande sätt:»(xx mm med 135)». För val av visningsläge, se sidan
8 SÄTTA I BATTERIER Batterierna går att köpa separat. Använd alltid en av följande batterikombinationer. AA (R6) alkaliska batterier (LR6-typ)... x 4 AA (R6) Ni-Cd-batterier... x 4 AA (R6) Ni-MH-batterier... x 4 AA (R6) Ni-Mn-batterier (typ ZR6)... x 4 AA (R6) litiumbatterier (typ FR6)... x 4 Litiumbatteripaket (typ CR-V3) (Olympus LB-01)... x 2 AA (R6) manganbatterier får inte användas. Hur man sätter i batterierna 1. Öppna batteriluckan. 2. Sätt i batterierna med korrekt polaritet +/. 3. Stäng batteriluckan. AA-batterier (R6) CR-V3 Följande produkter (säljs separat) kan också användas som extern strömkälla: Blixtgrepp FP-1 Högkapacitetspaket för blixt SHV-1 Kommentarer Blanda inte gamla och nya batterier eller batterier av olika typer. Ta ur batterierna när den externa blixten inte ska användas under en längre tidsperiod. Ta med reservbatterier vid resor eller när blixten används i kalla miljöer. 76
9 KONTROLLERA BATTERIERNA När batterierna satts i kan du kontrollera deras kvarvarande kapacitet genom att sätta på den externa blixten. 1. Tryck på strömbrytaren för att sätta på den externa blixten. Kontrollpanelen aktiveras och laddningen startar. 2. Se till att laddningslampan tänds. Byt ut batterierna om tiden det tar för laddningslampan att tändas är längre än värdena som anges nedan. Alkaliska batterier eller Ni-Mn-batterier: 30 sekunder Litium-, Ni-Cd- eller Ni-MH-batterier: 10 sekunder Om laddningslampan och lampan AUTO CHECK blinkar omväxlande, betyder detta att batterierna är på väg att ta slut. Byt i så fall ut batterierna. Kom ihåg: För att utföra blixttest, tryck på knappen Test. 3. Tryck på strömbrytaren igen för att stänga av den externa blixten. Stäng av den externa blixten vid följande tillfällen: Före montering på kameran eller borttagning från kameran. När blixt inte behövs. När den externa blixten inte ska användas. Blixtintervall och antal blixtutlösningar per batterityp Följande tabell visar blixtintervallen och antalet blixtutlösningar för olika batterier, baserat på användning av fyra nya batterier av samma typ. Batterityper Blixtintervall Antal blixtutlösningar AA (R6) alkaliska torrcellsbatterier (typ LR6) Cirka 6 sek. Ca 150 ggr AA (R6) litiumbatterier (typ FR6) Cirka 7 sek. Ca 170 ggr AA (R6) Ni-Mn-batterier (typ ZR6) Cirka 5 sek. Ca 160 ggr Litiumbatteripaket (CR-V3) Cirka 5 sek. Ca 220 ggr AA (R6) Ni-Cd-batterier, 1000 mah Cirka 4 sek. Ca 110 ggr AA (R6) Ni-MH-batterier, 1900 mah Cirka 4 sek. Ca 170 ggr Värdena för blixtintervall och antalet blixtutlösningar härrör från Olympus egna tester. 77
10 MONTERA BLIXTEN PÅ KAMERAN/ AVLÄGSNA BLIXTEN FRÅN KAMERAN Se till att såväl kameran som den externa blixten är avstängda. Om den externa blixten monteras eller tas bort medan antingen blixten eller kameran är på, kan det leda till funktionsfel. Hur man monterar blixten 1. Placera den ljusutsändande delen i standardläge (horisontellt, riktad framåt). Om den är låst i sitt läge, tryck och vrid på blixtvinkelfrigöraren. 2. Ta bort blixtskoskyddet från kameran. Förvara blixtskoskyddet i fickan på blixtfodralets insida. 3. Lossa på låsringen. Om låsstiftet är i det yttre läget, tryck in det genom att vrida låsringen hela vägen i motsatt riktning mot [ LOCK] tills det tar stopp. Låsstift Blixtkontakt Bruka inte våld vid hanteringen av låsstiftet. Rör inte blixtkontakten med fingrar eller metallföremål. Montera inte den externa blixten medan låsstiftet är i yttre läge. Om dessa instruktioner inte efterföljs, kan funktionsfel uppstå. 4. För den externa blixten hela vägen in i blixtskon tills den stannar med ett klick. 5. Vrid låsringen hela vägen i riktningen [ LOCK] tills det tar stopp. Hur man avlägsnar blixten 1. Lossa låsringen fullständigt och för sedan den externa blixten ut ur blixtskon. 2. Fäst blixtskoskyddet på kameran. Kommentarer För att använda den externa blixten med en digitalkamera som inte är utrustad med blixtsko: Om kameran har en extern blixtutgång, kan den externa blixten monteras och anslutas med en blixtskena och kabel för blixtskenan (säljs separat). Den externa blixten kan inte användas med en kamera som inte är utrustad med blixtsko eller anslutning för extern blixt. 78

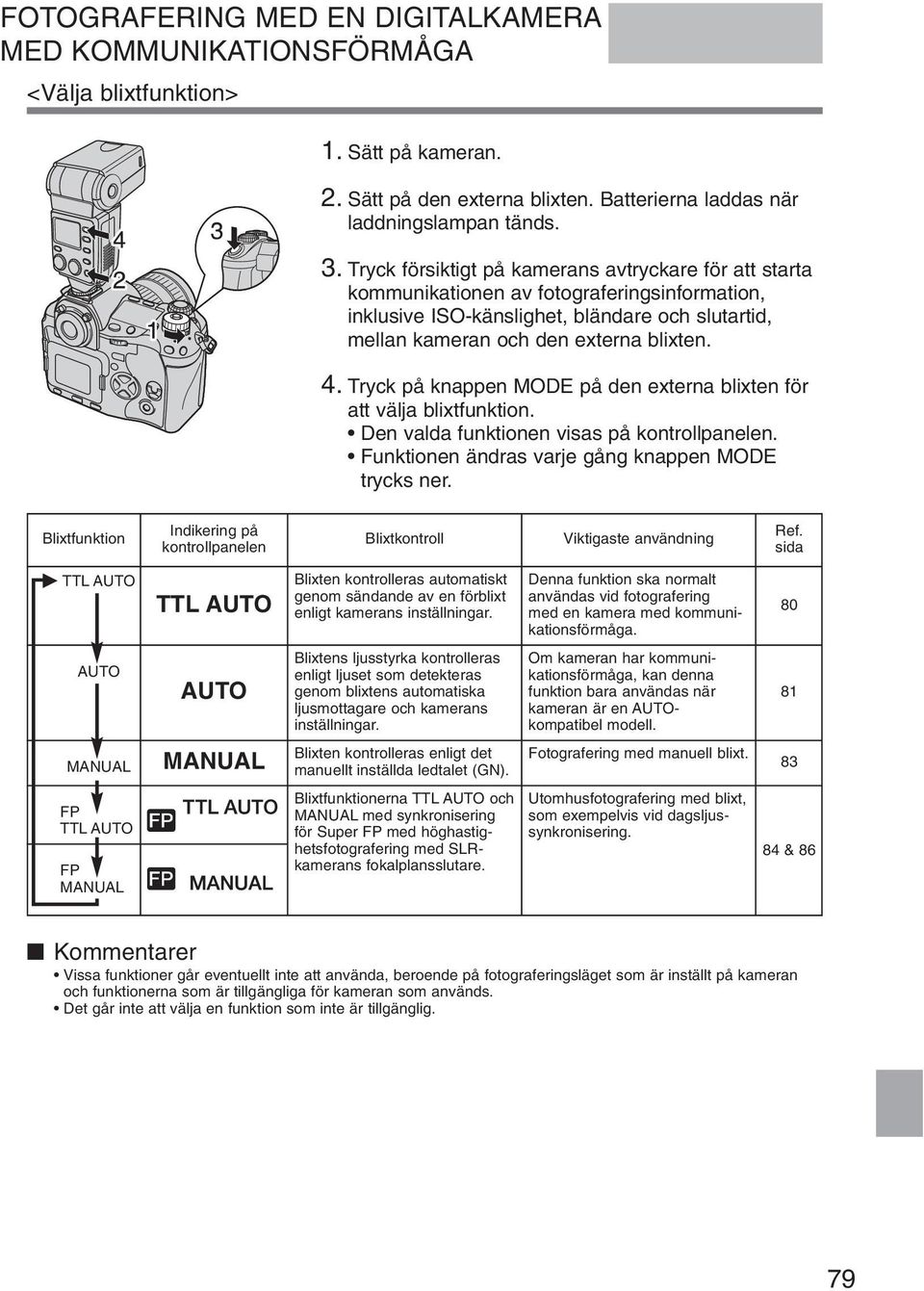

11 FOTOGRAFERING MED EN DIGITALKAMERA MED KOMMUNIKATIONSFÖRMÅGA <Välja blixtfunktion> 1. Sätt på kameran. 2. Sätt på den externa blixten. Batterierna laddas när laddningslampan tänds. 3. Tryck försiktigt på kamerans avtryckare för att starta kommunikationen av fotograferingsinformation, inklusive ISO-känslighet, bländare och slutartid, mellan kameran och den externa blixten. 4. Tryck på knappen MODE på den externa blixten för att välja blixtfunktion. Den valda funktionen visas på kontrollpanelen. Funktionen ändras varje gång knappen MODE trycks ner. Blixtfunktion Indikering på kontrollpanelen Blixtkontroll Viktigaste användning Ref. sida TTL AUTO TTL AUTO Blixten kontrolleras automatiskt genom sändande av en förblixt enligt kamerans inställningar. Denna funktion ska normalt användas vid fotografering med en kamera med kommunikationsförmåga. 80 AUTO AUTO Blixtens ljusstyrka kontrolleras enligt ljuset som detekteras genom blixtens automatiska ljusmottagare och kamerans inställningar. Om kameran har kommunikationsförmåga, kan denna funktion bara användas när kameran är en AUTOkompatibel modell. 81 MANUAL MANUAL Blixten kontrolleras enligt det manuellt inställda ledtalet (GN). Fotografering med manuell blixt. 83 FP TTL AUTO FP MANUAL Blixtfunktionerna TTL AUTO och MANUAL med synkronisering för Super FP med höghastighetsfotografering med SLRkamerans fokalplansslutare. Utomhusfotografering med blixt, som exempelvis vid dagsljussynkronisering. 84 & 86 Kommentarer Vissa funktioner går eventuellt inte att använda, beroende på fotograferingsläget som är inställt på kameran och funktionerna som är tillgängliga för kameran som används. Det går inte att välja en funktion som inte är tillgänglig. 79
12 <TTL AUTO> Med denna funktion skickas en förblixt för att mäta den optimala blixtstyrkan, varpå den verkliga blixten utlöses. Visas enligt objektivets brännvidd 1. Kontrollpanelen visar arbetsområdet enligt kamerans inställningar. Arbetsområde Justering av ljusstyrka Blixtens ljusstyrka kan justeras mellan +3 och Bekräfta att avståndet till motivet är inom arbetsområdet. Justera annars bländariris (F) eller avståndet till motivet. Arbetsområdet varierar beroende på kameratypen och kamerainställningarna (ISO-känslighet, bländarvärde [F] och objektivets brännvidd [ZOOM]). 3. När blixtaktivering har utförts korrekt, blinkar lampan AUTO CHECK under cirka 5 sekunder efter det att slutaren utlösts. Justeringen av ljusstyrka måste vara satt till ON (på) i blixtinställningarna (sidan 95). Indikeringen visas på kontrollpanelen. 1. Vrid på ratt B för att justera blixtstyrkan i följande steg. (Detta val går också att göra via ratt A.) 0 +0,3 +0,7 +1, ,0 0 0,3 0,7 1,0... 3,0 2. Teckenfönstret visar justeringen av ljusstyrka förutom när värdet är 0, då teckenfönstret istället visar arbetsområdet. 3. Om kamerans funktion för justering av blixtstyrka också är aktiverad, blir den faktiska styrkan på blixtljuset summan av justeringsvärdena för den externa blixten och kameran. Observera att värdet för justering av blixtstyrka som visas på blixten inte inkluderar värdet som är inställt på kameran. Värde på justering av ljusstyrka [Exempel] Valt justeringsvärde FL Kamera +0.3 Värde som visas på FL-50 Faktisk justering av ljusstyrka
13 <AUTO> Med denna funktion kontrolleras blixtens ljusstyrka automatiskt enligt inställningarna för bländarvärde (F) och mängden ljus som når den automatiska ljusmottagaren. Visas enligt objektivets brännvidd Arbetsområde 1. Kontrollpanelen visar arbetsområde enligt kamerans inställningar. Arbetsområde visas inte om kamerainställningen (ISO-känslighet och bländarvärde [F]) inte matchar någon av de användbara kombinationerna av ISO-känslighet/bländarvärde (F) (se sidan 98). I detta fall blinkar indikeringarna för ISO och F för att varna dig. Ändra kamerans inställning (ISO-känslighet och/eller bländarvärde [F]). 2. Bekräfta att avståndet till motivet är inom arbetsområdet. Justera annars bländarvärde (F) eller avståndet till motivet. Arbetsområdet varierar beroende på kamerainställningen (ISO-känslighet, bländarvärde [F] och objektivets brännvidd [ZOOM]). Kombination av ISO känslighet och bländarvärde i AUTO läge ISO känslighet Bländarvärde F8 F5.6 F4 F2.8 F2 F1.4 F11 F8 F5.6 F4 F2.8 F2 F1.4 F16 F11 F8 F5.6 F4 F2.8 F2 F1.4 F22 F16 F11 F8 F5.6 F4 F2.8 F2 F32 F22 F16 F11 F8 F5.6 F4 F2.8 F32 F22 F16 F11 F8 F5.6 F4 F32 F22 F16 F11 F8 F5.6 F32 F22 F16 F11 F8 F32 F22 F16 F11 3. När blixtaktivering har utförts korrekt, blinkar lampan AUTO CHECK under cirka 5 sekunder efter det att slutaren utlösts. Kom ihåg: Aktivering av testblixt Blixtaktiveringen kan testas före den faktiska utlösningen av slutaren. Tryck på knappen Test för aktivering av testblixt. Ljuskontrollen är OK när lampan AUTO CHECK blinkar under ungefär 5 sekunder efter aktivering av testblixten. Om lampan inte blinkar, ändra bländariris (F), ISO-känslighet, avståndet till motivet, etc. Ljuskontroll genom aktivering av testblixt går endast att använda i läget AUTO. 81

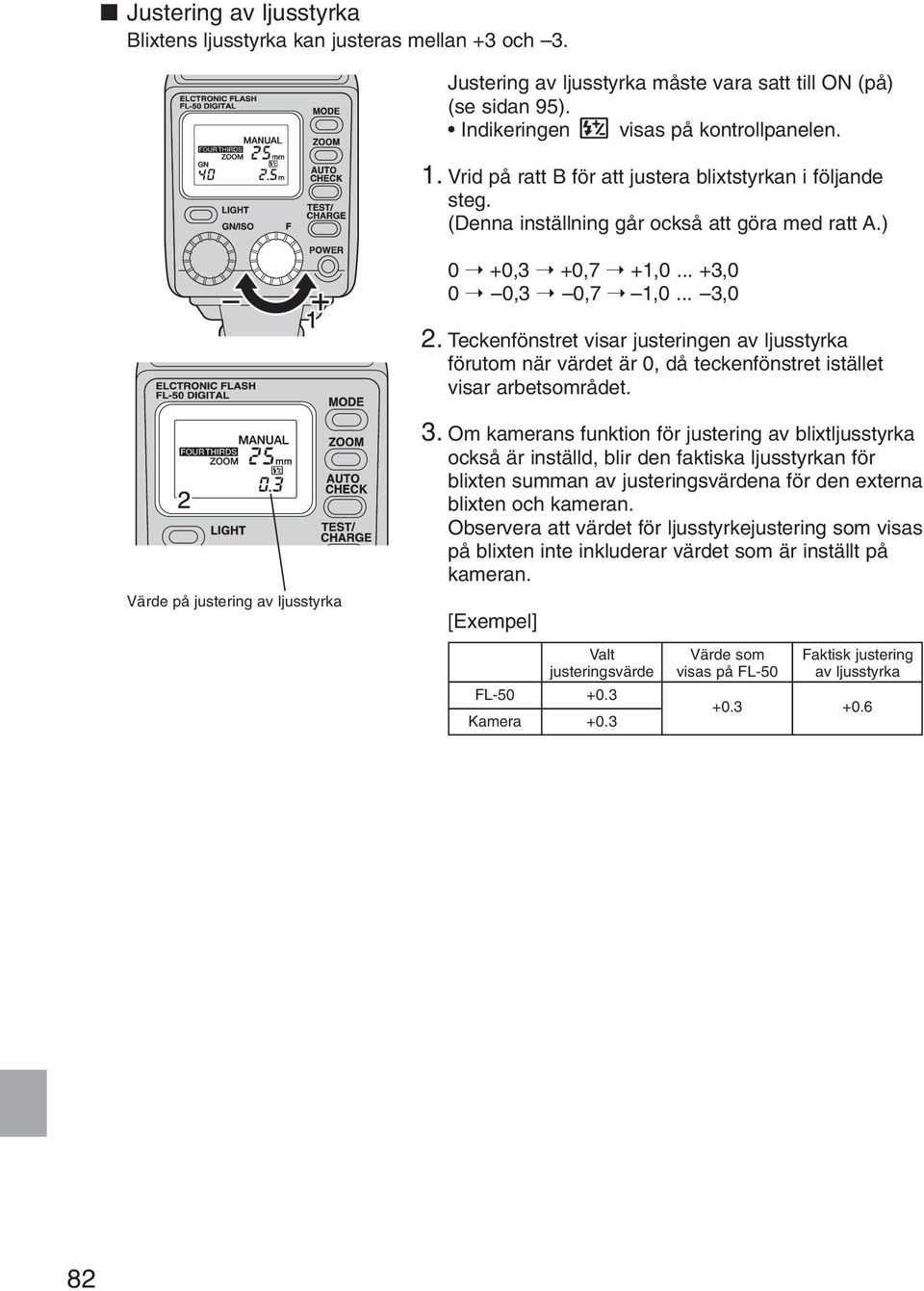

14 Justering av ljusstyrka Blixtens ljusstyrka kan justeras mellan +3 och 3. Justering av ljusstyrka måste vara satt till ON (på) (se sidan 95). Indikeringen visas på kontrollpanelen. 1. Vrid på ratt B för att justera blixtstyrkan i följande steg. (Denna inställning går också att göra med ratt A.) 0 +0,3 +0,7 +1, ,0 0 0,3 0,7 1,0... 3,0 2. Teckenfönstret visar justeringen av ljusstyrka förutom när värdet är 0, då teckenfönstret istället visar arbetsområdet. Värde på justering av ljusstyrka 3. Om kamerans funktion för justering av blixtljusstyrka också är inställd, blir den faktiska ljusstyrkan för blixten summan av justeringsvärdena för den externa blixten och kameran. Observera att värdet för ljusstyrkejustering som visas på blixten inte inkluderar värdet som är inställt på kameran. [Exempel] Valt justeringsvärde FL Kamera +0.3 Värde som visas på FL-50 Faktisk justering av ljusstyrka
15 <MANUAL> Med denna funktion utlöses blixten enligt inställningen av ledtal (GN Guide Number). Visas enligt objektivets brännvidd 1. Kontrollpanelen visar aktuellt ledtal (GN) tillsammans med optimalt arbetsområde enligt kamerans inställning. Ledtal (GN) Optimalt arbetsområde 2. Vrid på ratt A för att ställa in ledtal. (Detta går även genom att vrida på ratt B.) Ställ in ledtalet så att det optimala arbetsområdet är samma som avståndet till motivet. Om det optimala arbetsområdet är 0,6 m (0,5 m vid användning av närbildsblixt) eller mindre blinkar den visade siffran för att varna för att motivet ligger utanför blixtens ljusområde. Det optimala arbetsområdet varierar beroende på kamerainställningen (ISO-känslighet, bländarvärde [F], objektivbrännvidd [ZOOM] och slutartid). Se sidan 98 för närmare information. Kom ihåg: Förutsatt att ISO-känsligheten är 100, kan det optimala fotograferingsavståndet beräknas med följande formel. Optimalt fotograferingsavstånd = Ledtal (GN)/Bländariris (F) (Se sidan 98) Justering av ljusstyrka Blixtens ljusstyrka kan justeras mellan +0,7 och 0,7. Justering av ljusstyrka måste vara satt till ON (på) (se sidan 95). Indikeringen visas på kontrollpanelen. 1. Vrid på ratt B för att justera blixtstyrkan i följande steg. 0 +0,3 +0,7 0 0,3 0,7 2. Teckenfönstret visar justeringen av ljusstyrka förutom när värdet är 0, då teckenfönstret istället visar ledtalet (GN) eller det optimala arbetsområdet. 3. Även om kamerans justering av blixtljusstyrka aktiveras, läggs den inte till den faktiska ljusstyrkan för blixten. [Exempel] Värde på justering av ljusstyrka Valt justeringsvärde FL Kamera +0.3 Värde som visas på FL-50 Faktisk justering av ljusstyrka
16 <FP TTL AUTO> I denna funktion arbetar blixten med Super FP för att synkronisera med korta slutartider. Vid användning av kamerans inbyggda blixt, se»olika blixtfotograferingsmetoder» på sidan 93. Du har följande möjligheter: Dämpning av skuggor vid fotografering i motljus. Porträttfotografering utomhus med användning av dagsljussynkronisering med öppen bländare för att göra bakgrunden suddig. Utan blixt Med blixt (FP TTL AUTO) Fotografering i motljus Med justerad bländare Med öppen bländare Porträttfotografering Funktion Arbetsområde Zoomvisning 1. Kontrollpanelen visar arbetsområdet enligt kamerans inställningar. 2. Bekräfta att avståndet till motivet är inom ljusräckvidden. Justera annars bländarvärdet (F) eller avståndet till motivet. Arbetsområdet varierar beroende på kamerans inställning (ISO-känslighet, bländarevärde [F] och objektivbrännvidd [ZOOM]). Arbetsområdet är här mindre än i TTL-läge. 3. När blixtaktivering har utförts korrekt blinkar lampan AUTO CHECK under cirka 5 sekunder efter det att slutaren utlösts. 84
17 Justering av ljusstyrka Blixtens ljusstyrka kan justeras mellan +3 och 3. Justering av ljusstyrka måste vara satt till ON (på) (se sidan 95). Indikeringen visas på kontrollpanelen. 1. Vrid på ratt B för att justera blixtstyrkan i följande steg. (Denna inställning kan också göras via ratt A.) 0 +0,3 +0,7 +1, ,0 0 0,3 0,7 1,0... 3,0 2. Teckenfönstret visar justeringen av ljusstyrkan förutom när värdet är 0, då teckenfönstret istället visar arbetsområdet. Värde på justering av ljusstyrka 3. Om kamerans funktion för justering av blixtljusstyrka också är aktiverad, blir den faktiska styrkan för blixtljuset summan av justeringsvärdena för den externa blixten och kameran. Observera att värdet för blixtstyrkejustering som visas på blixten inte inkluderar värdet som är inställt på kameran. [Exempel] Valt justeringsvärde FL Kamera +0.3 Värde som visas på FL-50 Faktisk justering av ljusstyrka
18 <FP MANUAL> Med denna funktion utförs FP-blixtutlösning med inställd ljusstyrka. Visas enligt objektivets brännvidd 1. Kontrollpanelen visar aktuellt ledtal (GN) tillsammans med optimalt arbetsområde enligt kamerans inställning. Ledtal (GN) Optimalt arbetsområde 2. Vrid på ratt A för att ställa in ledtal (GN). Ställ in ledtalet så att det optimala arbetsområdet är samma som avståndet till motivet. När det optimala arbetsområdet är 0,6 m (0,5 m vid användning av närbildsblixt) eller mindre blinkar den visade siffran för att varna för att motivet ligger utanför blixtens ljusområde. Det optimala fotograferingsavståndet varierar beroende på kamerainställningen (ISO-känslighet, bländarvärde [F], objektivbrännvidd [ZOOM] och slutartid). Se sidan 99 för närmare information. Kom ihåg: Det optimala arbetsområdet kan beräknas med följande formel. Optimalt arbetsområde = Ledtal (GN)/Bländarvärde (F). Justering av ljusstyrka Blixtens ljusstyrka kan justeras mellan +0,7 och 0,7. Justering av ljusstyrka måste vara satt till ON (på) (se sidan 95). Indikeringen visas på kontrollpanelen. 1. Vrid på ratt B för att justera blixtstyrkan i följande steg. 0 +0,3 +0,7 0 0,3 0,7 2. Teckenfönstret visar justeringen av ljusstyrkan förutom när värdet är 0, då teckenfönstret istället visar ledtalet eller optimalt arbetsområde. 3. Även om kamerans justering av blixtstyrkan ställs in, läggs den inte till den faktiska ljusstyrkan för blixten. [Exempel] Värde på justering av ljusstyrka Valt justeringsvärde FL Kamera +0.3 Värde som visas på FL-50 Faktisk justering av ljusstyrka
19 FOTOGRAFERING MED EN DIGITALKAMERA UTAN KOMMUNIKATIONSFÖRMÅGA <Välj blixtfunktion> 1. Sätt på den externa blixten. Batterierna laddas när laddningslampan tänds. 2. Tryck på knappen MODE för att välja blixtfunktion. Den valda funktionen visas på kontrollpanelen. Funktionen ändras varje gång knappen MODE trycks ner. Blixtfunktion Indikering på kontrollpanelen Blixtkontroll Viktigaste användning Ref. sida AUTO AUTO Blixtens ljusstyrka kontrolleras enligt ljuset som detekteras genom blixtens automatiska ljusmottagare och enligt bländarvärde (F). Denna funktion används vanligtvis. 88 MANUAL MANUAL Blixtaktivering utförs enligt den manuella inställningen av ledtal (GN). Fotografering med hjälp av manuell blixt
20 <AUTO> Med denna funktion kontrolleras blixtens ljusstyrka automatiskt efter inställningen av bländarvärde (F). ISO-känslighet 1. Vrid på ratt A för att justera ISO-känsligheten. 2. Justera zoomen enligt objektivets brännvidd. 3. Vrid på ratt B enligt inställningen av bländarvärdet (F). Om kamerans inställning (ISO-känslighet och bländarvärde [F]) inte matchar någon av de användbara kombinationerna av ISO-känslighet/ bländarvärde (F), kommer indikeringarna för ISO och F att blinka för att varna dig. Ändra i så fall kamerans inställning (ISO-känslighet och/eller bländarvärde [F]). Bländarvärde (F) Arbetsområde i läget AUTO Bländarvärde ISO-känslighet F32 F22 F16 F11 F8 F5.6 F4 F32 F22 F16 F11 F8 F5.6 F32 F22 F16 F11 F8 F32 F22 F16 F11 Ovanstående tabell visar arbetsområdet vid frånkopplad blixt. Det närmaste visade värdet är 0,6 eller mer när den ljusutsändande delen är riktad framåt och 0,5 eller mer när den riktas neråt. 8 (vidvinkelpanel) 16 (vidvinkelpanel) AUTO ljusräckvidd (m) Belysningsvinkel (mm) Övre rad: FOUR THIRDS Nedre rad: (vidvinkelpanel) 20 (vidvinkelpanel) F8 F5.6 F4 F2.8 F2 F F11 F8 F5.6 F4 F2.8 F2 F F16 F11 F8 F5.6 F4 F2.8 F2 F F22 F16 F11 F8 F5.6 F4 F2.8 F F32 F22 F16 F11 F8 F5.6 F4 F När blixtaktivering har utförts korrekt blinkar lampan AUTO CHECK under cirka 5 sekunder efter det att slutaren utlösts. Kom ihåg: Genom att välja en ISO känslighet och ett bländarvärde (F) som skiljer sig från inställningarna i kameran kan ljusstyrkan justeras i steg om 1/3. Kom ihåg: Aktivering av testblixt Blixtaktiveringen kan testas före den faktiska utlösningen av slutaren. Tryck på knappen Test för aktivering av testblixt. Ljuskontrollen är OK när lampan AUTO CHECK blinkar under ungefär 5 sekunder efter aktiveringen av testblixten. Om lampan inte blinkar, ändra bländarvärde (F), ISO-känslighet, avståndet till motivet, etc. Ljuskontroll genom aktivering av testblixt går endast att använda i läget AUTO. 88
21 <MANUAL> Med denna funktion utlöses blixten enligt inställningen av ledtal (GN). Ledtal (GN) 1. Kontrollpanelen visar aktuellt ledtal (GN) tillsammans med ljusstyrkekvoten. Ljusstyrkekvot: Kvot mellan utsänd ljusstyrka och full ljusstyrka. 2. Justera zoomen enligt objektivets brännvidd. 3. Vrid på ratt A för att ställa in ledtal. (Detta går även genom att vrida på ratt B.) Hur man fastställer bländariris (F) och ledtal (GN) Ljusstyrkekvot 1. När fotograferingsavstånd och bländarvärde redan är fastställda: Bestäm ledtal (GN) med följande formel och ställ in ledtalet på FL-50. Bländarvärde (F) x Fotograferingsavstånd (m) Ledtal (GN) = ISO-känslighetskoefficient 2. När det är bländarvärdet som behöver fastställas (F): Bestäm bländarvärde (F) med följande formel och ställ in på FL-50. Ledtal (GN) x ISO-känslighetskoefficient Bländarvärde (F) = Fotograferingsavstånd (m) 3. När det är optimalt fotograferingsavstånd som behöver fastställas: Optimalt fotograferingsavstånd (m) = Ledtal (GN) x ISO-känslighetskoefficient Bländarvärde (F) ISO-känsligheter och deras koefficienter ISOkänslighet Koefficient Se sidan 98 för lista med ledtal. 89
22 ANDRA FUNKTIONER Fotografering med indirekt blixt Genom att fotografera med indirekt blixt får ljuset från blixten studsa från taket eller väggarna. Detta låter ljuset gå runt hela motivet, vilket resulterar i en mjuk bild utan skarpa kontraster eller skuggor. Fotografering utan vinkling av blixten Fotografering med indirekt blixt Hur man gör 1. Håll ner knappen för frigöring av blixtvinklingslåset och vrid den ljusutsändande delen i riktning upp-ner eller vänster-höger. Den ljusutsändande delen kan vridas i följande riktningar. 90 Blixthuvudfrigörare 7 Upp: 0 till 90 Vänster: 0 till 90 Höger: 0 till 180 Ner: 7 (Se»Närbildsblixt» på sidan 91.) Om den ljusutsändande delen är låst, tryck och håll ner knappen för frigöring av blixtvinklingslåset och ändra sedan positionen. Ljusräckvidden och det optimala arbetsområdet visas inte på kontrollpanelen. Färgen på ytan (tak och/eller väggar) varifrån ljuset studsar påverkar na du tar. När så är möjligt, ska du låta ljuset reflekteras från en neutral yta. När justeringen av utlysningsvinkeln är automatisk (ZOOM) visar zoompositionen på kontrollpanelen»- -» och utlysningsvinkeln ställs till 25 mm (50 mm med 135 kamera). När justeringen av utlysningsvinkeln är baserad på manuell ändring (M ZOOM), kan utlysningsvinkeln varieras manuellt (se sidan 91). 90
23 Närbildsblixt Blixtområdet stämmer inte när avståndet till motivet är mellan 0,5 och 1,5 meter. Vinkla i dessa fall blixten till nedersta läget (7 ) med hjälp av knappen för frigöring av blixtvinklingslåset. 1. Håll ner knappen för frigörning av blixtvinklingslåset, vinkla blixten till nedersta läget (7 ). Indikeringen för närbildsblixt tänds på kontrollpanelen. Indikering för närbildsblixt 0,5 m 1,5 m Blixtljuset kan blockeras om objektivet är långt eller har stor diameter. Utlös först en textblixt för kontroll. Använd inte denna funktion för något annat syfte än närbildsfotografering. Om den används vid normal fotografering blir det otillräcklig belysning för bildens övre halva. Manuell zoom av blixtreflektorn Utlysningsvinkeln kan justeras manuellt. 1. Tryck på zoomknappen för att justera utlysningsvinkeln. Indikeringen M ZOOM visas på kontrollpanelen. Utlysningsvinkeln kan ställas in till något av värdena 12, 14, 17, 25, 35 eller 42 mm (24, 28, 35, 50, 70 eller 85 mm med 135-kamera). Varje tryckning på knappen ZOOM ändrar blixtvinkeln enligt följande. AUTO ZOOM 12 (24) 14 (28) 17 (35) 25 (50) 35 (70) 42 (85) När vidvinkelpanelen används: AUTO ZOOM 10 (20) 8 (16) AUTO ZOOM kan endast väljas när kameran som används är utrustad med kommunikationsförmåga. Observera Om man väljer ett större värde än brännvidden för objektivet som används, förmörkas de yttre delarna av bilden. 91
24 Använda vidvinkelpanelen Använd den inbyggda vidvinkelpanelen vid blixtfotografering om objektivets brännvidd är satt till kortare värde än 12 mm. 1. När objektivets brännvidd är kortare än 12 mm (24 mm med 135-kamera), visas varningsindikeringen för vidvinkelpanel på kontrollpanelen. (Denna varning visas endast om kameran är försedd med kommunikationsförmåga.) 2. Dra ut vidvinkelpanelen och placera den över den ljusutsändande ytan. Indikeringen för vidvinkelpanel visas på kontrollpanelen. Indikering för vidvinkelpanel 3. Tryck på knappen ZOOM för att välja utlysningsvinkel mellan 8 mm och 10 mm (16 mm och 20 mm med 135-kamera). När vidvinkelpanelen används, blir det faktiska ledtalet (GN) lägre än inställt. I lägena TTL AUTO, AUTO och FP TTL AUTO resulterar detta i en minskning av arbetsområdet. I lägena MANUAL och FP MANUAL resulterar det i en minskning av det optimala arbetsområdet. Se till att skjuta tillbaka vidvinkelpanelen igen efter fotografering. För att förhindra skada på vidvinkelpanelen, böj den inte uppåt. Om vidvinkelpanelen skadas då den dras ut går zoomknappen inte längra att använda. Om detta händer skall du avaktivera vidvinkelpanelsomkopplaren (se sidan 95). 92
25 Olika blixtfotograferingsmetoder Följande blixtfotograferingsmetoder går att använda beroende på kamerans inställningar. Vissa blixtfotograferingsmetoder går eventuell inte att välja, beroende på kamerans funktion och konstruktion. För närmare information om hur man använder metoderna, se din kameras manual. 1. Blixt med»röda ögon» reducering Minskar förekomsten av»röda ögon» orsakade av blixtens ljus. 2. Synkronisering för lång slutartid Blixten utlöses med lång slutartid. Detta gör det möjligt att ta tydliga av motiv mot en nattbakgrund. 3. Bakgrundssynkronisering Lång slutartid används och blixten utlöses omedelbart före slutet av exponeringsperioden. Genom detta går det att ta av rörliga motiv, som exempelvis en bils baklyktor, med en känsla av rörelse. 4. Kombination med kamerans inbyggda blixt När kameran som används har en inbyggd blixt, kan den användas samtidigt med den externa blixten. Avancerade fotograferingsmetoder går att använda, exempelvis kan man studsa ljuset från den externa blixten mot väggen eller taket medan motivet fångas med ljuset från den inbyggda blixten. För vissa kameramodeller kan det hända att den inbyggda blixten stängs av när den externa blixten monteras på kamerans blixtsko. Observera Blixtfunktionen för den externa blixten bör vara satt till TTL AUTO eller FP TTL AUTO. 93
26 EXTRA TILLBEHÖR Blixtgrepp Blixtgrepp FP-1 (RG-1 fjärrkabel och FL-CB01 eller FL-CB02 blixtsladd [beroende på vilken digitalkameramodell som används].) Detta tillbehör låter den externa blixten användas som en greppblixt, med strömförsörjning från fyra alkaliska torrcellsbatterier av storlek C (R14). Genom att använda dessa batterier tillsammans med den externa blixtens batterier går det att ladda blixten snabbare och öka antalet blixtutlösningar. Extern strömförsörjning Högkapacitetssatsen SHV-1 (högkapacitetspaket HV-1, Ni-MH-batteripaket BN-1 och nätadapter AC-2). Med Ni-MH-batteripaketet BN-1, som finns med i denna sats, går det att ladda blixten snabbare och öka det tillgängliga antalet blixtutlösningar. Batteri använd i FL-50 Batteri använd i FP-1 Batteri använd i HV-1 Blixtintervall Antal blixtar AA/R6 alkaline battery C/R14 alkaline battery BN-1 BN-1 Cirka 2.5 sek. Cirka 1 sek. Cirka 1 sek. Cirka 510 gånger Cirka 780 gånger Cirka 400 gånger Värdena för blixtutlösningsintervall och antalet blixtutlösningar härrör från Olympus egna tester. Observera Upp till 10 blixtar med full kapacitet kan utlösas i följ. För att blixten skall hinna svalna skall den därefter vila i minst 10 minuter. Se sidan 96 för mer detaljerad information. 94
27 PERSONLIGA INSTÄLLNINGAR (CUSTOM) Med personliga inställningar kan varje användare ställa in blixtens funktioner efter personliga önskemål. Hur man ställer in 1. Sätt på den externa blixten. 2. Tryck och håll ner knappen MODE under mer än 2 sekunder, tills inställningsläget visas på kontrollpanelen. 3. Vrid på ratt A för att välja inställningsläge. 4. Vrid på ratt B för att välja värde. 5. Tryck på knappen MODE för att lämna inställningen och återgå till föregående kontrollpanelsvisning. Inställningsläge Visat läge Ratt A Visat värde Ratt B Funktion Standardvärde AF-belysning Fungerar endast i kombination med Olympus Four Thirds digitala SLR-kamera. Fungerar inte i kombination med andra kameror. AF-belysningen aktiveras enligt kontroll från kameran. AF-belysningen aktiveras inte. A Blixtkabel Använd denna inställning när blixtkabeln inte används. Använd denna inställning när blixtkabeln används. on (på) Visning av utlösningsvinkel (ZOOM) Utlysningsvinkeln (ZOOM) visas enligt objektivets brännvidd för en FOUR THIRDS-digitalkamera. Utlysningsvinkeln (ZOOM) konverteras till brännvidden för en 135-kamera. Detta låter blixten användas med samma känsla som för blixtar för 135-kameror. 4-3 Enhet för avståndsvisning Avstånd visas i meter. Avstånd visas i fot. m Justering av ljusstyrka Ljusstyrkan kan inte justeras. Ljusstyrkan kan justeras. OFF (av) Avstängning av vidvinkelpanel Vidvinkelpanelsomkopplaren är aktiverad. Används för att känna av att vidvinkelpanelen är utfälld. Vidvinkelpanelsomkopplaren är inte aktiverad. Används då vidvinkelpanelen är skadad så att utlysningsvinkeln kan ändras med ZOOM knappen. on (på) 95
28 NOLLSTÄLLNINGSFUNKTION Genom nollställning återgår blixten till fabriksinställningarna. Håll inne knapparna MODE och LIGHT samtidigt i minst 2 sekunder för att återställa blixtens fabriksinställningar, (förutom enheten för avståndsvisning (m/fot). Enheten för avståndsvisning (m/fot) ändras inte vid nollställning. KONTINUERLIG BLIXTUTLÖSNING Kontinuerlig blixtutlösning gör den ljusutsändande ytan het och kan orsaka materialförsämringar eller funktionsfel. Därför bör antalet som tas i följd begränsas till det antal som visas i tabellen nedan. Låt alltid den externa blixten vila under åtminstone 10 minuter efter kontinuerlig fotografering. Begränsningsberäkningar för kontinuerlig blixtutlösning Blixtfunktion TTL AUTO AUTO MANUAL FP AUTO FP MANUAL Blixtstyrka FULL; 1/1 Blixtintervall 1 sek. Begränsat antal blixtar 10 1/2 0.5 sek. 20 1/4 0.3 sek. 40 1/8 till 1/ sek. eller mindre 80 96
29 Antalet blixtutlösningar synkroniserat med sekvensfotografering Följande tabell visar antalet blixtutlösningar som kan synkroniseras med sekvensfotografering av kameran. Observera dock att den externa blixten bör få vila under mer än 10 minuter när väl det maximala antalet kontinuerliga blixtutlösningar har uppnåtts. Antal som kan synkroniseras i sekvens (förutsatt att kameran tar i en hastighet av 8 /sek.) Extern strömförsörjning Batterier i FL-50 AA (R6) alkaliska batterier 1/4 Ljusstyrkekvot 1/8 1/16 1/32 1/64 1/128 AA (R6) litiumbatterier Ingen AA (R6) Ni-Mn-batterier AA (R6) Ni-Cd-batterier AA (R6) Ni-MH-batterier Litiumbatteripaket CR-V3 AA (R6) alkaliska batterier AA (R6) litiumbatterier Blixtgrepp FP-1 (C/R14 alkaliska batterier/ C/R 14 Ni-CD batterier) AA (R6) Ni-Mn-batterier AA (R6) Ni-Cd-batterier AA (T6) Ni-MH-batterier Litiumbatteripaket CR-V3 Inga AA (R6) alkaliska batterier AA (R6) litiumbatterier Högkapacitetpaket HV-1 (Ni-MH-batteripaket BN-1) AA (R6) Ni-Mn-batterier AA (R6) Ni-Cd-batterier AA (R6) Ni-MH-batterier Litiumbatteripaket CR-V3 Inga
30 LISTA ÖVER LEDTAL (GN) TTL AUTO/AUTO ISO 100, m ZOOM (mm) TTL AUTO/AUTO FOUR THIRDS 8 med 135-kamera 16 Full ljusstyrka MANUAL ZOOM (mm) MANUAL ISO 100, m FOUR THIRDS med 135-kamera / / / / / / / / FP TTL AUTO ZOOM (mm) Slutartid ISO 100, m FOUR THIRDS med 135-kamera / / / / / / / / / / / / / / / / / / /
31 FP MANUAL Följande siffror för ledtal (GN) har ljusstyrkekvoten 1/1. ZOOM (mm) Slutartid Ledtalen (GN) för andra ljusstyrkekvoter än 1/1 i läget FP MANUAL kan beräknas med följande formel: Ledtal (GN) = Ledtal (GN) vid 1/1 x Ljusstyrkekvotens koefficient Ljusstyrkekvoter och deras koefficienter ISO 100, m FOUR THIRDS med 135-kamera 1/125 1/ / / / / / / /800 1/1000 1/1250 1/1600 1/2000 1/2500 1/3200 1/4000 1/5000 1/6400 1/ Ljusstyrkekvot Koefficient 1/1 1/2 1/4 1/8 1/
32 VARNINGSMEDDELANDEN Kamera som visar varningsmeddelande Detaljerad varning Kontrollpanelsindikering Åtgärd Se sidan Utanför ljusräckvidd i AUTO läge. Ändra kamerans ISO känslighet eller bländarvärder (F). 81 Digitalkamera med kommunikationsmöjlighet Motivet befinner sig för nära i MANUAL läge. Motivet befinner sig för nära i FP MANUAL läge. Begäran om vidvinkelpanel i alla lägen. Q Ändra kamerans ISO känslighet eller bländarvärde (F). W Ändra blixtens ledtal (GN). Q Ändra kamerans ISO känslighet eller bländarvärde (F). W Ändra blixtens ledtal (GN). Fäll ut vidvinkelpanelen Digitalkamera utan kommunikationsmöjlighet Blixten vinklad nedåt i alla lägen. Vidvinkelpanelsvarning i alla lägen. Utanför ljusräckvidd i AUTO läge. Blixtvinkeln är satt till 7 nedåt. Annullera denna inställning, utom för närbildsfotografering. Vidvinkelpanelen är utfälld. Var uppmärksam på avståndet till motivet eftersom ett lägre ledtal (GN) väljs. Ändra kamerans ISO känslighet eller bländarvärde (F)
33 FRÅGOR OCH SVAR F Går multiblixtfotografering att använda i TTL AUTO läge? S Nej, det går inte. F När bör man använda testblixt och automatisk kontroll? S Att kontrollera optimal blixtaktivering med lampan AUTO CHECK är särskilt lämpligt vid fotografering med vinklad blixt (endast vid användning av AUTO-blixtfunktionerna). F Vad händer om den externa blixten aktiveras samtidigt med kamerans inbyggda blixt? S I TTL läge utlöser båda blixtarna samtidigt och optimal exponering bestäms enligt den kombinerade totala ljusstyrkan (förutsatt att kameran är i fotograferingsläge P eller A). Vid indirekt blixt kan kamerans inbyggd blixt också användas för blixteffekter (se sidan 93). F Varför blir den externa blixten het efter kontinuerlig blixtutlösning? S Batterierna alstrar värme när blixten utlöses kontinuerligt. Om blixten blir het ska du använda blixten bara då och då tills den ljusutsändande ytan och batterierna har svalnat. F Varför kan jag inte montera den externa blixten på kameran? S Den externa blixten kan inte monteras om låsstiftet är i yttre läge. Om detta är fallet, vrid låsringen hela vägen i motsatt riktning mot [ LOCK] tills den tar stopp. När väl låsstiftet är på plats kan du montera den externa blixten på kameran (se sidan 78). F Varför ändras inte blixtfunktionen när jag trycker på knappen MODE? S När den externa blixten är ansluten till vissa kameror med kommunikationsförmåga, kan blixtfunktionen bara styras från kameran. F Vilken är den rekommenderade vitbalansinställningen för kameran när jag använder blixten? S Det automatiska vitbalansläget rekommenderas. Om du använder manuellt vitbalansläge ska du sätta färgtemperaturen till 5500 K. Observera att färgtemperaturen varierar beroende på fotograferingsförhållandena. F Ljusets räckvidd (arbetsområdet) visas inte på kontrollpanelen. Vad är fel? S Ljusets räckvidd (arbetsområdet) visas inte i följande fall: Då mellanringen EX-25 (säljs separat) används. Då objektivet avlägsnats från kameran. Vid indirekt blixtfotografering. Vid justerad ljusstyrka. Då ISO känslighet och bländarvärde (F) ligger utanför arbetsområdet. F Då Olympus digitalkamera E-1 går in i energisparläge släcks FL-50 s kontrollpanel. Är detta normalt? S Ja, det är normalt. Då E-1 går in i energisparläge gör FL-50 detsamma. Då kameran aktiveras aktiveras även FL-50. F Stäng också FL-50 av när Olympus digitalkamera E-1 stängs av? S Då E-1 stängs av går FL-50 in i energisparläge. Då E-1 sätts på igen aktiveras också FL-50. Om du vill stänga av FL-50 skall du göra detta innan E-1 stängs av. Om blixten är ansluten till en kamera utan kommunikationsmöjlighet går FL-50 in i energisparläge om den inte används inom ca 60 minuter. 101
