1 Produktkatalog Bultsvetsning ,

2 Innehållsförteckning CD-metoden.. 1 CD-strömkällor 1.1 Svetspistoler CD 1.2 Tillbehör CD 1.3 Short Cycle och ARC.. 2 Transformatorströmkällor 2.1 Inverterströmkällor 2.2 Svetspistoler ARC och SC 2.3 Tillbehör ARC och SC 2.4 Automation... 3 Fästelement.. 4 CD 4.1 SC 4.2 ARC 4.3 Normer 4.4

3 CD-metoden Bultar M3 - M10 Minsta plåttjocklek 1/10 av bultens diameter dock minst 0,5mm. Short cycle-metoden Bultar M3 - M10 Minsta plåttjocklek 1/8 av bultens diameter dock minst 0,6mm. ARC-metoden Fästelement M6 - M25 6mm - 16mm - Minsta plåttjocklek 1/8 av bultens diameter dock minst 1mm. 16mm - 25 mm - Minsta plåttjocklek 1/4 av bultens diameter dock minst 1mm.

4 CD-metoden 1 Typiska applikationer är t ex: Tunnplåtsindustrin (prefabricering av komponenter med monterade bultar) Elektronikindustrin (datorchassin, skåp etc.) Laboratorie- och läkemedelsutrustningar Livsmedelsindustrin Hushållsapparater (kyl-/frysskåp, disk-/tvättmaskiner, fläktar etc.) Diskbänkar Möbelindustrin Fördelarna med CD-metoden är bl. a att man kan svetsa på mycket tunna plåtar (ner till 0,5 mm) utan att få några svetsmärken på baksidan av plåten. Bultarnas diameter är mellan 3 och 10 mm och finns i många olika utföranden. Även andra typer av fästelement kan användas. Kontaktmetoden är lämpligast vid manuell svetsning på stål (olegerat och legerat), där ytorna också kan vara förorenade eller galvaniserade. Spaltmetoden är lämpligare vid automatisk svetsning samt vid svetsning på aluminium och mässing. Kan också användas vid manuell svetsning samt på stål.

5 CD-strömkällor 1.1 Den senaste generationen av inverter kondensator-teknologi. Modell CDi 1502* CDi 2302 CDi 3202 Pegasar 500 Artikelnr Svetskapacitet Svets/min M3/M8/M10 M3 - M8 Ø 2-8 mm M3 - M8 (M10), Ø 2-8 mm (10 mm) M4 - M10 Ø 4-10 mm M3 - M6 Ø / 14 / - 33 / 12 / 9 20 / 10 / 6 40 / 20 (M6) Kapacitans (µf) Laddenergi (Ws) IP-klass IP 23 IP23 IP 23 IP 44 Storlek (LxBxH), mm 400 x 205 x x 205 x x 205 x x 300 x 355 Nätspänning / ström 230V, 10 A 230V, 10 A 230V, 10 A V, 10A Batteridrift svetsar (M6) Laddtid 2.5h max Vikt (kg) (10.7 utan batt) Lämpliga pistoler C 08, CA 08 C 08, CA 08 C 08, CA 08 C 06-3 *CDi 1502 finns även i automatversion. Effektiv inverterteknologi för laddning av kondensatorerna Låg energiförbrukning (upp till 30% besparing) Mycket hög svetskapacitet (upp till 40 bultar/ min.) 20% ökad energinivå pga. 220V laddspänning (normalt 200V), detta ger ökat svetsområde (ej Pegasar). Låg vikt Förprogrammerad spänningsnivå utgående från bultdimension Svetsar i svart och rosfritt stål, aluminium, mässing och även på förzinkade plåtar Pegasar går att köra i batteridrift, laddning av batteriet går under nätdrift, eller med extern laddare. Maskinen går att köra i nätdrift med eller utan batteri.

6 CD-pistoler 1.2 Modell C 08 CA 08 C 06-3 Artikelnr Svetsmetoder CD - CD - Spaltmetoden, Short Kontaktmetoden Cycle CD - Kontaktmetoden Svetsområde M3 - M10, Ø2-10 mm M3 - M10, Ø2-10 mm M3 - M6, Ø2-6 mm Bultlängder (mm) 6 till 40 mm 6 till 40 6 till 40 Bultmaterial Olegerat och legerat Olegerat och legerat stål, stål aluminium, mässing Olegerat och legerat stål Bulttyp Alla CD-typer Alla CD- typer Alla CD- typer Längdkompensation Ej Ej Ej Dämpning Ej 4,5; fjäder Ej Fjädertryck Justerbar fjäderspänning Justerbar fjäderspänning - Kabellängd ; Kabelarea 6,5 3 3 Skyddsklass IP 20 IP 20 IP 20 Dimension (lxbxh),mm 170 x 40 x x 40 x x Vikt (kg, utan kabel) 0,5 0,7 0,5

7 CD-tillbehör 1.3 Bulthållare Beskrivning Art. Nr. M M2, M M M M M7.1 (mutter) M M Stöd / centrering Beskrivning Art. Nr. Stödben Stödbenshållare Centreringsrör Ø Ljuddämpare Ø Centreringssats Ø Centreringssats Ø Centreringssats Ø Centrerinsrör Ø20 (till ) Centrerinsrör Ø26 (till ) Centrerinsrör Ø30 (till )

8 ARC och Short Cycle 2 ARC-metoden Används med fördel på tjockare plåtar, över 2 mm, samt bultar med en diameter upp till 25 mm. Exempel på applikationer är: Stålkonstruktioner Skeppsbyggnad och offshore Tyngre fordon Betongkonstruktioner Pannor och tryckkärl Short Cycle-metoden Används mycket inom fordonsindustrin och dess underleverantörer. Exempel på applikationer är: Fästen för el- och hydraulslangar Gängad bult för infästningar SC-metoden kan användas för svetsning på materialkombinationer bestående av olegerat stål, rostfritt stål och aluminium. Lämplig för plåttjocklekar från 0,6 mm och för bultdiametrar 3-12 mm. Vid vissa applikationer används med fördel skyddsgas för att uppnå en optimal svetsfog

9 Transformatorströmkällor 2.1 Modell ARC 500 ARC 800 ARC 1550 Artikelnr A A Svetskapacitet M3-MR10, diam 2-8 mm M3-MR12, diam 2-10 mm M3- MR20, diam 2-19 mm Svetsbara material Olegerat och legerat stål Svetsar/minut (min/max) Svetsström (A) (i fasta steg) Svetstid (msek) Anslutning 400 V, 32A 400 V, 32A 400 V, 63A Skyddsklass IP23 Dimensioner (LxBxH), mm 470 x 230 x x 230 x x 400 x 730 Vikt (kg) Lämpliga pistoler A 12, A 16, CA 08 A12, A16, A22 Gemensamt för samtliga ARC maskiner: Svetsbara material: Olegerat och legerat stål Speciellt lämpade för plåtar med 2 mm tjocklek och mer ARC 500 är mycket lämplig för montering av isolerstift för värme- och brandisolering av t ex stålkonstruktioner och pannor Lämpliga både för lyfttänd bultsvetsning (ARC) och Short Cycle svetsning Svetsning med keramikring och skyddsgas möjlig (enbart keramikring på ARC 500) Styrning av automatsvetshuvud (tillbehör till ARC 800/1550, ej till ARC 500) Kylning: Temperaturkontrollerad fläkt Skyddsklass: IP 23 Microprosessor för exakt styrning av svetstiden, optimal funktionssäkerhet och maximal användarvänlighet Övervakningsfunktioner: Automatisk funktionstest under power-up fasen, övervakning av alla interna systemfunktionerna Felmeddelanden på den digitala displayen Integrerat nätfilter (skydd mot spänningstoppar) Optimal för användning på arbetsplatser utomhus där stora variationer på spänningen kan förekomma Automatiskt överhettningsskydd

10 Inverterströmkällor 2.2 Modell IT 1002*) IT 2002 IT 3002**) IT 90*) IT 130 Artikelnr Svetskapacitet Svetsar/minut (beroende på applikation och bultdiam.) M3-MR16, diam 2-14 mm M3-M24, diam 2-22 mm M3- M24, diam 2-25 mm M3-M24, diam 2-22 mm M3- M24, diam 2-25 mm M12= 25 Diam 22= 6 Diam 25= 6 Diam 22= 6 Diam 25= 6 Svetsström (A) Strömregeleringsområde (A) för bultsvetsning (steglöst) 100 till till till till till Svetstid (msek), steglös 5 till till till till till Anslutning (alternativa spänningar möjliga) 400 V, 3 fas, 50/60 Hz, 32A 400 V, 3 fas, 50/60 Hz, 63A 400 V, 3 fas, 50/60 Hz, 63A 400 V, 3 fas, 50/60 Hz, 63A 400 V, 3 fas, 50/60 Hz, 63A Max belastning (kva) Dimensioner (LxBxH), mm 660 x 280 x x 500 x x 560 x x 560 x x 560 x 1290 Vikt (kg) Svetsning med keramikring Ingår Ingår Ingår Ingår Ingår Skyddsgas Ingår Tillbehör Ingår Ingår Skyddsgas / automation Ej Ej Ingår Ej Skyddsgas / automation / processövervakning Skyddsgas / processövervakning Lämpliga pistoler Ej Ej Ingår Ej Ej Ej Ingår Ingår A 12, A 16, CA 08, KAH412, PAH1 A 12, A 16, A 22, A 25, A 12, A 16, A 22, A 25, A 12, A 16, A 22, A 25, KAH412, PAH1 A 12, A 16, A 22, A 25,

11 Inverterströmkällor 2.2 *) Version för användning av upp till 4 pistoler finns. **) Version för användning av upp till 2 pistoler finns. Gemensamt för samtliga maskiner: Svetsbara material: Olegerat, legerat stål och aluminium Speciellt lämpade för plåtar med 2 mm tjocklek och mer Lämpliga både för lyfttänd bultsvetsning (ARC) och Short Cycle svetsning Lämpliga att använda på arbetsplatser utomhus där spänningen kan variera Kylning: Temperaturkontrollerad fläkt Skyddsklass: IP 23 Microprosessor för exakt styrning av svetstiden, optimal funktionssäkerhet och maximal användarvänlighet Övervakningsfunktioner: Automatisk funktionstest under power-up fasen, övervakning av alla interna systemfunktionerna Felmeddelanden på den digitala displayen Integrerat nätfilter (skydd mot spänningstoppar) Automatiskt överhettningsskydd Minnesfunktion: 8 program (laddspänningar) kan lagras, minne för svetsparametrar, kundspecifika värden möjliga Processtyrning: Lagring och analys av faktorer som påverkar svetsförloppet, efter varje svets jämförs referensvärdet med det verkliga, dessa värden visas i displayen, gränsvärden är inställbara i intervall, automatiskt stopp om dess överskrids, manuell inmatning av referens värde möjligt (ej IT 2002 och IT 3002) RS232 interface för output av svetsdata och klockslag, svetsvärden för varje svets mäts (ej IT 2002 och IT 3002) Integrerat nätfilter (skydd mot spänningstoppar) Automatiskt överhettningsskydd

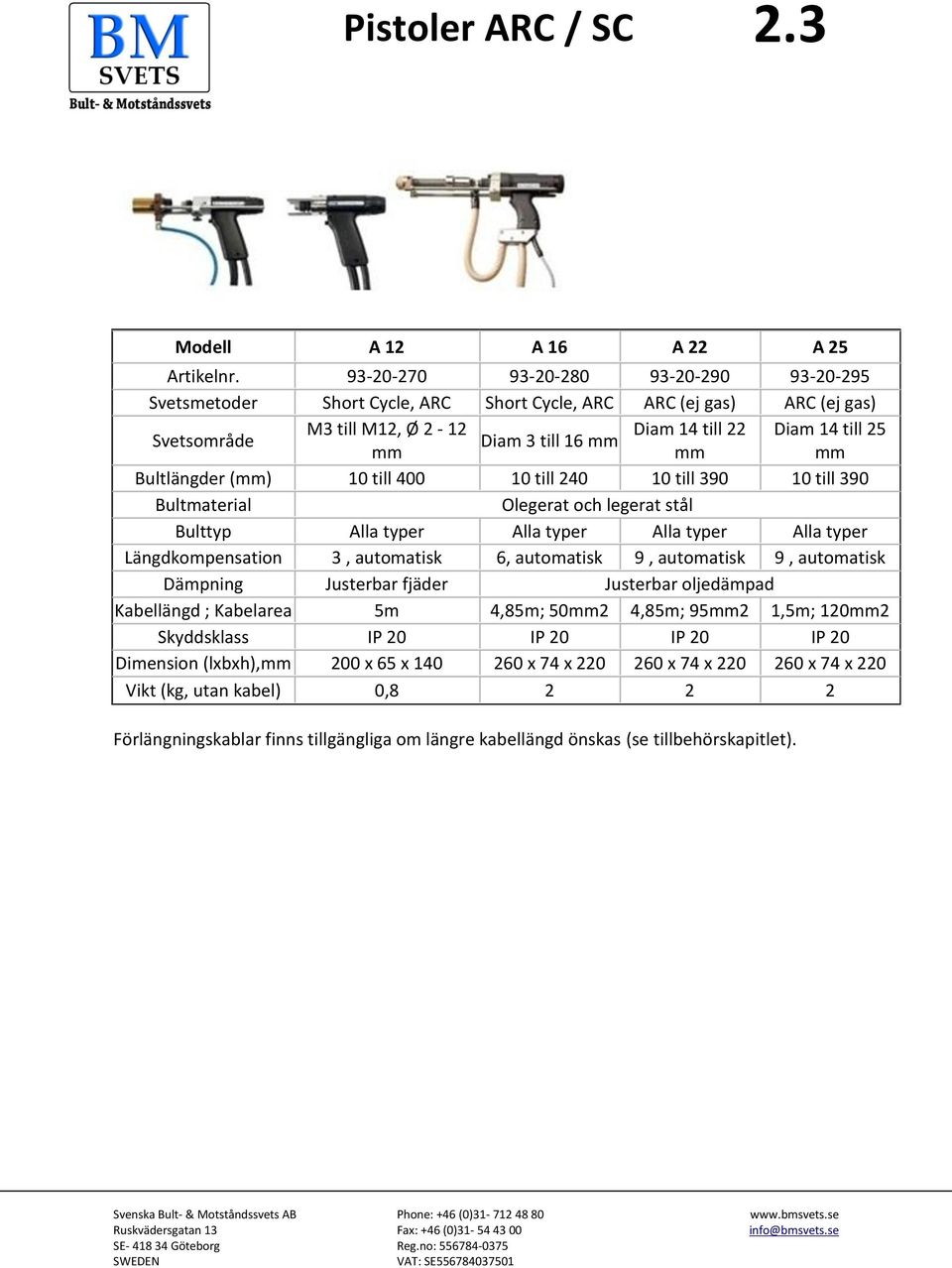

12 Pistoler ARC / SC 2.3 Modell A 12 A 16 A 22 A 25 Artikelnr Svetsmetoder Short Cycle, ARC Short Cycle, ARC ARC (ej gas) ARC (ej gas) Svetsområde M3 till M12, Ø 2-12 Diam 14 till 22 Diam 14 till 25 Diam 3 till 16 mm mm mm mm Bultlängder (mm) 10 till till till till 390 Bultmaterial Olegerat och legerat stål Bulttyp Alla typer Alla typer Alla typer Alla typer Längdkompensation 3, automatisk 6, automatisk 9, automatisk 9, automatisk Dämpning Justerbar fjäder Justerbar oljedämpad Kabellängd ; Kabelarea 5m 4,85m; 50mm2 4,85m; 95mm2 1,5m; 120mm2 Skyddsklass IP 20 IP 20 IP 20 IP 20 Dimension (lxbxh),mm 200 x 65 x x 74 x x 74 x x 74 x 220 Vikt (kg, utan kabel) 0, Förlängningskablar finns tillgängliga om längre kabellängd önskas (se tillbehörskapitlet).

13 Tillbehör ARC / SC 2.4 Tillbehör Beskrivning Art. nr Förlängningskabel 5m Förlängningskabel 10m Förlängningskabel 25m Adapter mellan A12 svetspistol och bulthållare Tillbehör till svetsning med skyddsgas Beskrivning Art. nr. Ø4mm e= 5mm Ø5mm e= 4mm Ø6mm e= 7mm Ø7.1mm e= 9mm Bulthållare 115mm Ø8mm e= 9mm Ø10mm e= 11mm Ø10mm e= 4mm Ø12mm e= 13mm Ø16mm e= 16mm Ø16mm e= 7mm

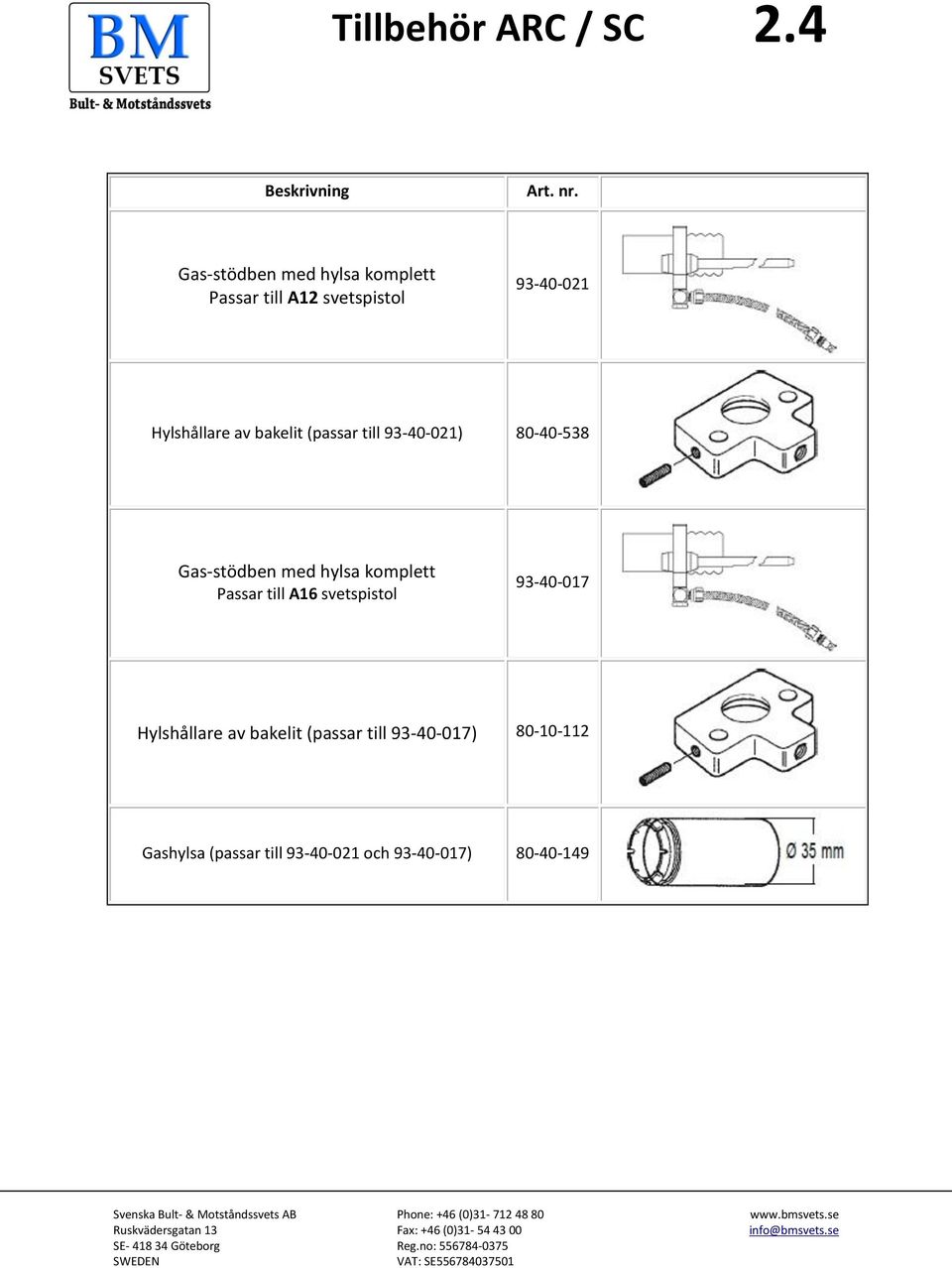

14 Tillbehör ARC / SC 2.4 Beskrivning Art. nr. Gas-stödben med hylsa komplett Passar till A12 svetspistol Hylshållare av bakelit (passar till ) Gas-stödben med hylsa komplett Passar till A16 svetspistol Hylshållare av bakelit (passar till ) Gashylsa (passar till och )

15 Tillbehör ARC / SC 2.4 Tillbehör till svetsning med keramikring Beskrivning Art. nr. Ø4mm e= 6mm Ø5mm e= 6mm Ø6mm e= 7mm Bulthållare 50mm Ø8mm e= 4mm Ø8mm e= 9mm Ø10mm e= 4mm Ø10mm e= 11mm Ø12mm e= 6mm Ø12mm e= 13mm Bulthållare 55mm Ø14mm e= 15mm Ø16mm e= 15mm Ø16mm e= 10mm Större bulthållare på förfrågan Beskrivning Art. nr. Stödben komplett för A Keramikringshållare passar till Stödben komplett för bult 4-12mm Passar A16, A22, A Keramikringshållare passar till

16 Tillbehör ARC / SC 2.4 Stödben komplett för bult 12-20mm Passar A16, A22, A Keramikringshållare passar till Beskrivning Storlek på bult Storlek på keramikring Art. nr. 4mm 7,3mm mm 10,1mm mm 9,5mm Keramikringshållare till A12 (samt A16,A22, A25 med stödben ) 8mm 10mm 12mm 15mm mm 17mm mm 20,5mm Större på begäran Keramikringshållare till A16, A22, A25 (med stödben ) 16mm 16mm 20,5mm 26,2mm Större på begäran

17 Automation 3 Halvautomatiska system M3 - M8, CD eller Short Cycle-bult: Lägg enkelt i bulten vid sidan av pistolen och svetsa 50% snabbare! Automatisk frammatning av bulten, svetsa 200% snabbare!

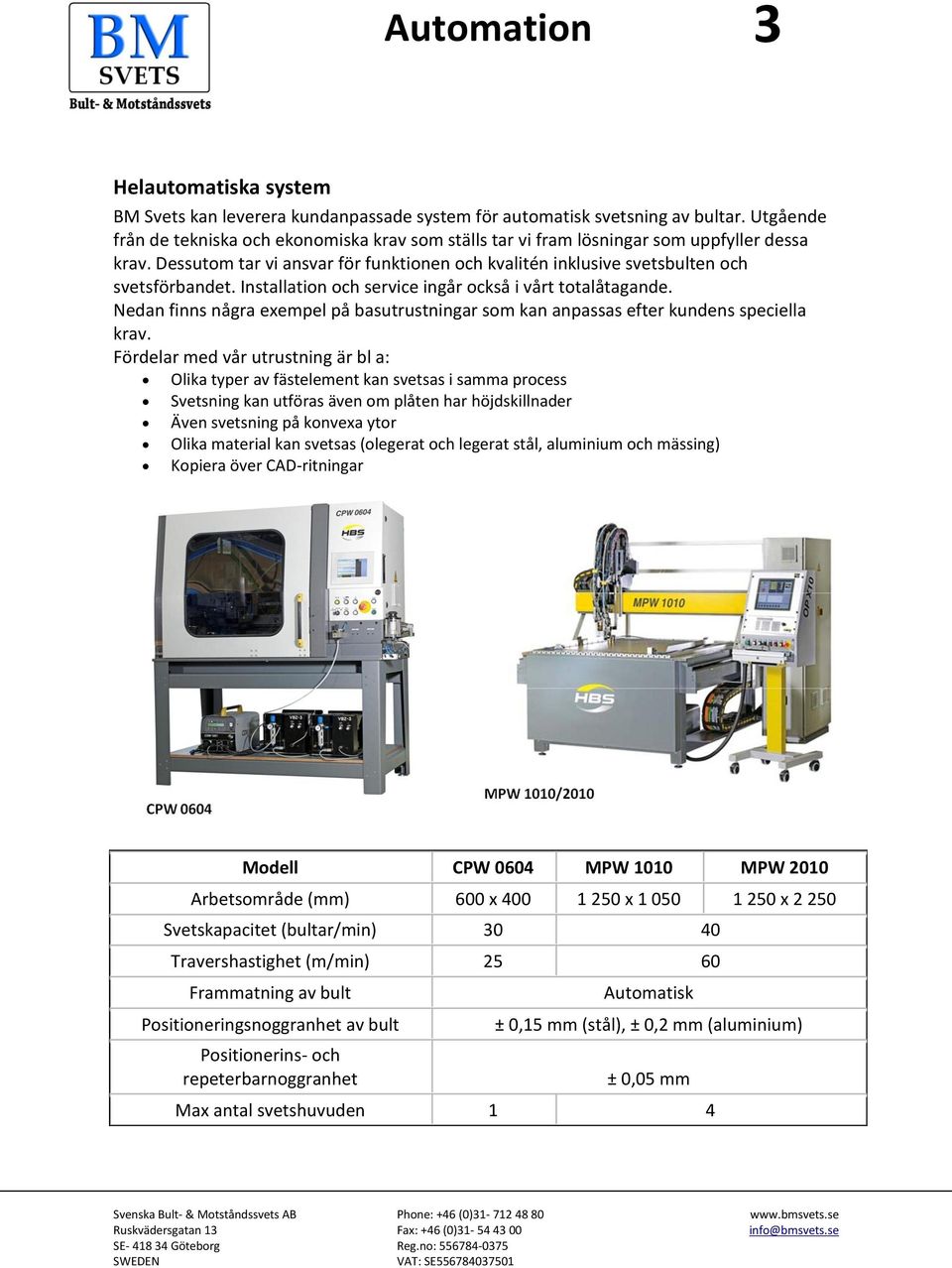

18 Automation 3 Helautomatiska system BM Svets kan leverera kundanpassade system för automatisk svetsning av bultar. Utgående från de tekniska och ekonomiska krav som ställs tar vi fram lösningar som uppfyller dessa krav. Dessutom tar vi ansvar för funktionen och kvalitén inklusive svetsbulten och svetsförbandet. Installation och service ingår också i vårt totalåtagande. Nedan finns några exempel på basutrustningar som kan anpassas efter kundens speciella krav. Fördelar med vår utrustning är bl a: Olika typer av fästelement kan svetsas i samma process Svetsning kan utföras även om plåten har höjdskillnader Även svetsning på konvexa ytor Olika material kan svetsas (olegerat och legerat stål, aluminium och mässing) Kopiera över CAD-ritningar Modell CPW 0604 MPW 1010 MPW 2010 Arbetsområde (mm) 600 x x x Svetskapacitet (bultar/min) Travershastighet (m/min) Frammatning av bult Positioneringsnoggranhet av bult Positionerins- och repeterbarnoggranhet Automatisk ± 0,15 mm (stål), ± 0,2 mm (aluminium) ± 0,05 mm Max antal svetshuvuden 1 4

19 Automation 3 Komponenter KAH412 svetshuvud är ett mycket stabilt och beprövat svetshuvud. Finns med eller utan automatisk höjdkompensering. Vibratormatare för svetsbult. Matar 30 bultar / min M3 - M8 X 8-50mm (andra dimensioner på förfrågan)

20 Automation 3 Strömkällor för automation: CDi1502* CDM2401 CDM3201 IT1000 IT90 ARC800 ARC1550 Teknik Kondensator Inverter Transformator Svetsmetod CD Short cycle Kapacitans mf / / 132 Bultdimension mm M3-M8 M3-M8 (M10) M3-M10 M3-M16 M3-M22 M3-M12 M3-M20 Svetsström A Kvalitetsmodul - X X X X - - Säkring A *Fungerar endast med PAH1 svetspistol

21 Fästelement 4 BM Svets har ett av Sveriges största sortiment av fästelement inom bultsvetsning. Kvaliteten på bulten är mycket viktig för att få ett jämnt och högt svetsresultat. Avvikelser i bultkvaliteten kan ha stor inverkan på svetsresultatet. Svetsproblem beror ofta på ojämn bultkvalitet och inte på fel i utrustningen. Vi garanterar därför att toleranserna både för dimensionen och materialet i våra bultar ligger inom de godkända normerna enl. EN ISO I dagens kvalitetssystem är ofta bulten en del av processen och måste därför ha en hög och jämn kvalitet och dessutom en mycket god spårbarhet. Våra tillverkare av fästelement är sedan länge certifierade enligt ISO CD Short Cycle ARC

22 Fästelement CD 4.1 Art.nr: Bulttyp 1 Yttre gänga 2 Utan gänga (pin) 3 Inre gänga, övriga Material 1 Stål ST37-3k (4.8), kopparbelagd 2 Rostfritt stål 2333 A2 (1.4301/033 3 Mässing CuZn37 4 Aluminium AlMg3 PT CD-bult gängad ST37-3k, Stål (förkopprad) /03, 2333 A2, Rostfritt stål M3 X 6mm - 30mm M4 X 6mm - 30mm CuZn37, Mässing AlMg3, Aluminium M5 X 6mm - 35mm M6 X 8mm - 45mm M8 X 10mm - 50mm Art.nr. exempel: M6, längd = 25mm, stål = Art.nr. exempel: M4 X 15mm rostfritt = UT CD-pin ST37-3k, Stål (förkopprad) /03, 2333 A2, Rostfritt stål M3 X 6mm - 20mm CuZn37, Mässing AlMg3, Aluminium M4 X 6mm - 25mm M5 X 8mm - 30mm M6 X 10mm - 40mm M7,1 X 10mm - 40mm Art.nr. exempel: M3 X 10 aluminium = Art.nr. exempel: M6 X 30 stål =

23 Fästelement CD 4.1 IT CD-mutter ST37-3k, Stål (förkopprad) /03, 2333 A2, Rostfritt stål M3, Ø5 X 6mm - 25mm CuZn37, Mässing AlMg3, Aluminium M4, Ø6 X 8mm - 25mm M5, Ø7,1 X 10mm - 25mm Art.nr. exempel: M5 X 12 stål = Art.nr. exempel: M3 X 6 rostfritt = Clipsbult ST37-3k, Stål (förkopprad) För art.nr fråga oss. Ø5 X 9mm - 25mm Jordanslutningsbult enkel Jordanslutningsbult dubbel Finns tillgängliga i stål, rostfritt, mässing och aluminium. För art.nr fråga oss. Andra typer av bult och andra dimensioner kan vara tillgängliga, kontakta oss!

24 Fästelement SC 4.2 Art.nr: Bulttyp 1 Yttre gänga 2 Utan gänga (pin) Material 1 Stål ST37-3k (4.8), kopparbelagd 2 Rostfritt stål 2333 A2 (1.4301/033 4 Aluminium AlMg3 PS Short cycle-bult gängad ST37-3k, Stål (förkopprad) /03, 2333 A2, Rostfritt stål M3 X 8mm - 20mm AlMg3, Aluminium M4 X 8mm - 25mm M5 X 10mm - 30mm M6 X 10mm - 30mm M8 X 12mm - 40mm M10 X 16mm - 40mm Art.nr. exempel: M6 X 25 stål = Art.nr. exempel: M4 X 15 rostfritt =

25 Fästelement SC 4.2 US Short cycle-pin ST37-3k, Stål (förkopprad) /03, 2333 A2, Rostfritt stål AlMg3, Aluminium M3 X 8mm - 25mm M4 X 8mm - 25mm M5 X 8mm - 25mm M6 X 8mm - 25mm M7,1 X 16mm - 25mm M8 X 16mm - 25mm Art.nr. exempel: M6 X 20 stål = Art.nr. exempel: M7,1 X 25 rostfritt = IS Short cycle-mutter ST37-3k, Stål (förkopprad) /03, 2333 A2, Rostfritt stål M3 X 10mm - 16mm M4 X 10mm - 20mm M5 X 10mm - 20mm M6 X 16mm - 25mm Art.nr. special, fråga oss. Andra typer av bult och andra dimensioner kan vara tillgängliga, kontakta oss!

26 Fästelement ARC 4.3 Bulttyper PD Gängad bult, Normaltyp RD Gängad bult, Reducerad bas Svetsfogens diameter blir lika med gängans diameter. Dock blir hållfastheten ca 15% lägre än övriga bulttyper. DD Gängad bult, rak bas Efter svetsning är hela gängan användbar.

27 Fästelement ARC 4.3 UD Pinbult, ogängad ID Invändigt gängad bult SD Betongankare Keramikringar Typ PF för PD-bult Typ RF för RD-bult Typ UF för DD-/UD-/ID-/SD-bult Exempel på art.nr: RD-M6x = Gängad bult med reducerad bas med flusskula, M6 gänga, längd 50 mm (efter svetsning), olegerat svetsbart stål, obehandlad, hållfasthetklass 4.8. IDU-M8x25-9,5x = Invändigt gängad bult utan flusskula, M8 gänga, längd 25 mm (efter svetsning), längd på gängan 9,5 mm, yttre diam. på bulten 12 mm, syrafast rostfritt stål, hållfasthetsklass A4-70.

28 Fästelement ARC 4.3 Materialspecifikationer och ytbehandling Beteckning EN ASTM/UNS SS Benämning, ytbehandling 001 S , Olegerat, obehandlat svetsbart stål, hållfasthetklass , Olegerat, obehandlat svetsbart stål, hållfasthetklass Rostfritt stål, hållfasthetklass A2-50, A Ti 2350 Syrafast stål, hållfasthetklass A Sicromal Sicromal Värmebeständigt rostfritt stål Värmebeständigt rostfritt stål S 2361 Värmebeständigt rostfritt stål Inconel Inconel , A2K, förzinkat , A2L, förzinkat och gulkromaterat , G2E, förnicklad på kopparbas , C2E, förkopprad , flznnc-600h ytbehandlad med zink , flznnc-600h ytbehandlad med zink Gängad bult, Typ PD, Normaltyp d1 l2 d2 d3 y min h1 b Keramikring M ,35 8,5 9 3,5 20 PF6 M , ,5 40 PF8 M ,03 12,5 9,5 4 40/80 PF10 M ,86 15,5 11,5 4,5 40/80 PF12 M ,7 19,5 13, PF16 M ,38 24,5 15, PF20 M , PF24

29 Fästelement ARC 4.3 Gängad bult, Typ RD, Reducerad bas d1 l2 d2 d3 y min h1 Keramikring M , ,5 RF6 M , ,5 RF8 M ,9 11,5 5 3 RF10 M ,5 13,5 6 4 RF12 M , RF16 M , RF20 M RF24 Gängad bult, Typ DD, rak bas d1 l2 d3 h1 Keramikring M ,5 4 UF6 M UF8 M UF10 M UF12 M UF16 M UF20 Pinbult, ogängad Typ UD d1 l2 d3 h1 Keramikring ,5 4 UF UF UF UF12 14, ,5 6 PF UF16

30 Fästelement ARC 4.3 Invändigt gängad bult, Typ ID d1 d2 l2 d3 b h Keramikring M UF10 M ,5/12 5 UF12 M8 14, , PF16 M10 16 M12 18, UF PF20 Betongankare, Typ SD d1 l2 d2 d3 h1 k Keramikring ,5 2,5 5 UF ,5 7 UF UF UF ,5 8 UF UF UF UF25

31 Normer 4.4 CD-svetsning Bult-typer, förkortningar, material, norm, mekaniska egenskaper enligt DIN EN ISO Gängad bult PT CD-bult med tapp Svetspin Svetsmutter UT IT Material Standard Mekaniska egenskaper Steel (4.81*) kopparbelagd ISO Rm 420 N/mm2 /ReH 340 N/mm2 A5 14% /03 (A2-501*) ISO Rm 500 N/mm2 /Rpo N/mm2 / AL 0,6d CuZn37 (Ms63) EN Rm 370 N/mm2 EN AW-AI99,5 EN Rm 100 N/mm2 EN AW-AIMg3 EN Rm 230 N/mm2 *) lämplig för svetsning Lägsta vridmoment till brott vid installation och maximalt åtdragningsmoment Gängad bult Stål (4.8*) µ= 0,18 Rp0,2 = 340 N/mm2 Lägsta vridmoment till brott vid installation (kn) Maxiamalt åtdragningsmoment (Nm) /03 (A2-50*) μ = 0.18 Rp0,2 = 210 N/mm2 Lägsta vridmoment till brott vid installation (kn) Maxiamalt åtdragningsmoment (Nm) AIMg3 F23 μ = 0.18 Rp0,2 = 170 N/mm2 Lägsta vridmoment till brott vid installation (kn) Maxiamalt åtdragningsmoment (Nm) CuZn37 (Ms63) μ = 0.18 Rp0,2 = 250 N/mm2 Lägsta vridmoment till brott vid installation (kn) Maxiamalt åtdragningsmoment (Nm) M3 1,1 0,8 0,7 0,5 0,5 0,4 0,8 0,6 M4 1,8 1,8 1,1 1,1 1 0,9 1,4 1,3 M5 3 3,6 1,9 2,3 1,6 1,9 2,3 2,7 M6 4,3 6,1 2,7 3,8 2,2 3,1 3,2 4,5 M ,9 9,5 4 7, M ,8 19 Värderna övernsstämmer med DVS 0904 *) lämplig för svetsning Materialkombinationer enligt DIN EN ISO Bultmaterial ISO/TR materialgrupper 1-6, 11.1 ISO/TR materialgrupper 1-6, 11.1 och ISO/TR materialgrupp 8 Koppar och blyfria kopparlegeringar exempel, CuZn37 ISO/TR materialgrupper 21 och 22

32 Normer 4.4 galvaniserat och metallpläterade stålplåtar, max ytbeläggning 25 µm (CW508L) Stål (4.8*) kopparpläterade /03 (A2-50*) CuZn37 (Ms63) EN AW-AI99,5 2 EN AW-AIMg3 1 1= Lämplig för svetsning 2= lämplig, begränsad kraftöverföring - = Ej svetsbar * = Lämplig för svetsning

33 Normer 4.4 ARC Bult-typer, förkortningar, material, norm, mekaniska egenskaper enligt DIN EN ISO Bulttyp ARC med keramikring eller skyddsgas Gängad bult Reducerad gängad bult *=lämlig för svetsning Bulttyp Kod gas Kod keramikring Material PD PF Stål (4.81*) RD RF /03 (A2-50*) Svetspin UD UF Kod gas Kod keramikring Material Standard EN ISO EN ISO Standard Mekaniska egenskaper Rm 420 N/mm2 ReH 340 N/mm2 A5 14% Rm 500 N/mm2 Rpo N/mm2 AL 0,6d Mekaniska egenskaper ARC med keramikring eller skyddsgas Betongankare SD UF S235J2G3 + C450) EN ISO/TR /03 EN Rm 450 N/mm2 ReH 350 N/mm2, A5 15% Rm N/mm2 Rp N/mm2 Lägsta vridmoment till brott vid installation och maximalt åtdragningsmoment Gängad bult Stål (4.8*) µ= 0,18 Rp0,2 = 340 N/mm2 Lägsta vridmoment till brott vid installation (kn) Maxiamalt åtdragningsmoment (Nm) /03 (A2-50*) μ = 0.18 Rp0,2 = 210 N/mm2 Lägsta vridmoment till brott vid installation (kn) Maxiamalt åtdragningsmoment (Nm) AIMg3 F23 μ = 0.18 Rp0,2 = 170 N/mm2 Lägsta vridmoment till brott vid installation (kn) Maxiamalt åtdragningsmoment (Nm) CuZn37 (Ms63) μ = 0.18 Rp0,2 = 250 N/mm2 Lägsta vridmoment till brott vid installation (kn) Maxiamalt åtdragningsmoment (Nm) M6 4,3 6,1 2,7 3,8 2,2 3,1 3,2 4,5 M ,9 9,5 4 7, M ,8 19 M M

34 Normer 4.4 Materialkombinationer enligt DIN EN ISO Bultmaterial ISO/TR materialgrupper 1 och 2.1 ISO/TR materialgrupper 2,2 och 3-6 ISO/TR materialgrupper 8 och 10 ISO/TR materialgrupper 21 och 22 Stål (4.8*) kopparpläterade /03 (A2-50*) / EN AW-AIMg = Lämplig för svetsning 2= lämplig, begränsad kraftöverföring - = Ej svetsbar * = Lämplig för svetsning 2 ) = max sträckgräns Reh 460 N/mm 2 3 ) = endast för short cycle med ljusbåga 4 ) = Upp till 10mm diameter och skydddsgas i pos PA

35 Normer 4.4 Short cycle Bult-typer, förkortningar, material, norm, mekaniska egenskaper enligt DIN EN ISO Bulttyp kod Material Standard Mekaniska egenskaper Short cyclesvetsning PS gängad bult med fläns Steel (4.8*) kopparpläterad /03 (A2-50*) ISO ISO Rm 420 N/mm2 ReH 340 N/mm2 Rm 420 N/mm2 Rp N/mm2, Al 0,6 * = Lämplig för svetsning Lägsta vridmoment till brott vid installation och maximalt åtdragningsmoment Gängad bult Stål (4.8*) µ= 0,18 Rp0,2 = 340 N/mm2 Lägsta vridmoment till brott vid installation (kn) Maxiamalt åtdragningsmoment (Nm) /03 (A2-50*) μ = 0.18 Rp0,2 = 210 N/mm2 Lägsta vridmoment till brott vid installation (kn) Maxiamalt åtdragningsmoment (Nm) AIMg3 F23 μ = 0.18 Rp0,2 = 170 N/mm2 Lägsta vridmoment till brott vid installation (kn) Maxiamalt åtdragningsmoment (Nm) CuZn37 (Ms63) μ = 0.18 Rp0,2 = 250 N/mm2 Lägsta vridmoment till brott vid installation (kn) Maxiamalt åtdragningsmoment (Nm) M5 3 3,6 1,9 2,3 1,6 1,9 2,3 2,7 M6 4,3 6,1 2,7 3,8 2,2 3,1 3,2 4,5 M ,9 9,5 4 7, M ,8 19
