2 -en ny generation med LCC i fokus Var och en av de funktioner som återfinns i ett luftbehandlingsaggregat förbrukar energi och utformas för att vara så energisnål som möjligt. Men det är bara den totala energieffektiviteten som är värd att räkna. Det syns bara på kalkylens sista rad för livscykelkostnad (LCC). Flexomix L är ett uttryck för vår samlade kunskap inom luftbehandlingsteknik och vad som kommer att krävas i framtiden. Flexomix L ger dig förutsättningar för att skapa ett skräddarsytt ventilationsaggregat med lägsta möjliga driftskostnad.

3 Innehållsförteckning Luftbehandlingsaggregat Flexomix allmänt... sid Allmänna tillbehör... Skarvmetod, lyft samt insatsdämpning...4 Spjälldel (FKS)...5 Filterdel (FFB)...6 Intagsdel (FID)...7 Blandningsdel (FBA)...8 Batteridel (FVK)...0 Kombidel (FKD)... Fläktdel (FAF)... Ljuddämpare (FKL)...6 Inspektionsdel (FKM)...7 Återvinnare Rotordel (FXA)

4 Byggbart luftbehandlingsaggregat FLEXOMIX L B H Flödesområde m /s Allmänt FLEXOMIX är ett byggbart luftbehandlingsaggregat bestående av en serie funktionsdelar som kan kombineras allt efter kraven på en effektiv luft-behandling. finns i två storlekar med flödesområdet - 4 m /s hölje i miljöklass. kan levereras med värmeisolerat hölje eller med isolering i brandklass EI 0 (A-0). Värmeåtervinning med återvinningsbatterier eller roterande värmeväxlare. Utförande Hölje Aggregatdelarna är uppbyggda av stativ i strängsprutade naturanodiserade aluminiumprofiler. Luckor och paneler är tillverkade som dubbelplåtskonstruktion av aluminium/zink-behandlad stålplåt med skyddsbeläggning (ALC). Mellanliggande isolering är som standard 50 mm brandhärdig mineralull med U-värde ca 0.9 W/m o C men kan även erhållas i brandklass EI 0 (A-0). Samtliga inspektionsluckor är upphängda på gångjärn. Värmeåtervinning Är av typ batteriåtervinning eller roterande värmeväxlare. filter i fyra klasser kan väljas spjäll i blandnings- och spjälldelar är av täthetstyp (VVS AMA -98) kan förses med diffusor för ökad eleffektivitet mätuttag för tryckfallsmätning är standard på samtliga aggregatdelar. Fläktar Samtliga fläktar är mycket effektivt vibrationsisolerade mot höljet med hjälp av stålfjädersdämpare som dimensioneras beroende på fläktens driftsförhållande. Som kraftöverföring kan rippenband eller kilrem väljas. Vid anslutning mot funktionsdel kan fläktutloppet förses med en diffusor som reducerar anslutningsförlusten. Spjäll Samtliga spjäll i FLEXOMIX är av IVP:s typ KJS. De är uppbyggda av strängsprutade aluminiumprofiler och uppfyller kraven för korrosionsklass C4. Täthetstyp (VVS AMA -98) är standard.

5 Allmänna tillbehör Dukstos FLET-09 För flexibel anslutning mellan aggregat och kanal. Dukstos FLET-09-a a- 800, 400 Synglas FLET- Synglaset är ett tillbehör som monteras i inspektionsluckan. Materialet är plexiglas och har en diameter på 90 mm. Kan ej användas i samband med EI 0 hölje. Synglas FLMT- Invändig belysning FKT-05 Belysningen består av en glödljusarmatur i täthetsklass IP54. En inkopplad brytare finns på aggregatets utsida. Stativ FKT-06 Stativet består av profiler i förzinkad stålplåt, som med bultförband monteras samman till ett stativ i erforderlig storlek. Stativet kan förses med ställbara fötter. Belysning FKT-05 Mått Stativ FKT-06-a-b-c a - 800, 400 b - Fötter c - Längd 0 = utan = med anges i millimeter

6 Skarvmetod De olika funktionsdelarna monteras med spännklackar och skruvförband enligt nedanstående figur. Invändig åtkomlighet till varje aggregatskarv erfordras. Lyft Aggregatdelarna är försedda med lyftbeslag i hörnen. Lyft göres enligt nedanstående anvisning. V= 80 o max. Fläktdel FAF lyftes dock i bottenram. Ljuddata Varje fläktdiagram redovisar totala ljudeffektsnivån L wt till kanal. För uppdelning på oktavband adderas korrektion för fläktar enligt sid 5 och följande samt tabell enligt nedan. L w =L wt +K ok -K id (db) Komponenters insatsdämpning, K id Komponent 6 5 Oktavband, mittfrekvens Hz Filter FFB Luftvärmare Luftkylare Värmeåterv. Ljuddämpare kort medel Hölje G F6 F 7,8 FVA FKA FXD FKL 00 Standard E (EI0)

7 Spjälldel FKS Allmänt Spjälldel FKS är en aggregatdel med inbyggt spjäll och kan användas som exempelvis regler- eller avstängningsspjäll. Utförande spjälldel FKS har ett inbyggt spjäll av IV:s typ KJS spjället är tillverkat av anodiserade aluminiumprofiler och klarar kraven för korrosionsklass C4 ställmotorerna placeras innanför höljet spjällbladen drivs med kugghjul av ABS-plast och en slangpackning av silikongummi åstadkommer tätning mellan bladen. täthetstyp (VVS AMA -98) är standard tillåten temperatur: o C tillåtet differenstryck: 400 Pa max. Tekniska data Mått och vikt Spjälldel * Sedd i luftriktningen FKS-a-b-c a - 800, 400 b - Hölje c - Inspektionssida* 00 = Standard E = EI 0 H = Höger V = Vänster B H Vikt (Kg) Std. EI Erf. vridm. Nm 4 x 8** 4 x 0** Spjällyta m 5,0 6, * fyra motorer erfordras 5

8 Filterdel FFB Allmänt Filterdel FFB är en aggregatdel med plats för kassettfilter. Utförande filterdel FFB innehåller djupveckade engångsfilter av syntet-eller glasfibermaterial i klass G, F6, F7 eller F8. Mediat är temperaturbeständigt upp till 00 o C kassetterna är monterade i ramar och kan enkelt tagas ut och bytas. höljet är utrustat med mätnipplar för anslutning till medlevererad U-rörsmanometer. har halkskyddad bottenplåt i durkaluminium. Tekniska data Mått och vikt Filterdel FFB-a-b-c-d a - 800, 400 b - Hölje 00 = Standard E = EI 0 c - Inspektionssida* H = Höger V = Vänster Filtersats FLEF-a-d d - Filterklass = G 6 = F6 7 = F7 8 = F8 *Sedd i luftriktningen Tillbehör Filtervakt DPA 500P Kytölä Filtervakt 000 Magnehelic FFT-0 FFT-0 Vikt (kg) Filtermoduler B H Std EI x600 st 0 4 6

9 Intagsdel FID Allmänt Intagsdel FID är en aggregatdel innehållande spjäll och filter. Den är främst avsedd att användas som intagsdel för uteluft eller frånluft. Utförande intagsdel FID innehåller spjäll av IV:s typ KJS vilket är tillverkat av anodiserade aluminiumprofiler och klarar miljöklass. Ställmotorerna placeras innanför höljet. anslutningsram för gejdanslutning på kanalsida ingår. täthetstyp (VVS AMA -98) är standard. aggregatdelen har samma inredningsdetaljer för filter som filterdel FFB. påsfilter i klass G, F6, F7, F8. har bottenplåt i halkskyddad durkaluminium. Tekniska data Mått och vikt Filterdel FFB-a-b-c-d a - 800, 400 b - Hölje c - Spjäll d - Inspektionssida* Filtersats e - Filterklass 00 = Standard E = EI 0 0 = Utan = Med H = Höger V = Vänster FLEF-a-e = G 6 = F6 7 = F7 8 = F8 *Sedd i luftriktningen Tillbehör Filtervakt DPA 500P Kytölä Filtervakt 000 Magnehelic Dukstos inlopp FFT-0 FFT-0 FIDT-0-a A* C* D B H E Std Vikt (kg) EI Erf.vridm. Nm 4x8** 4x0** *Kanalanslutningsmått ** Fyra motorer erfordras 7

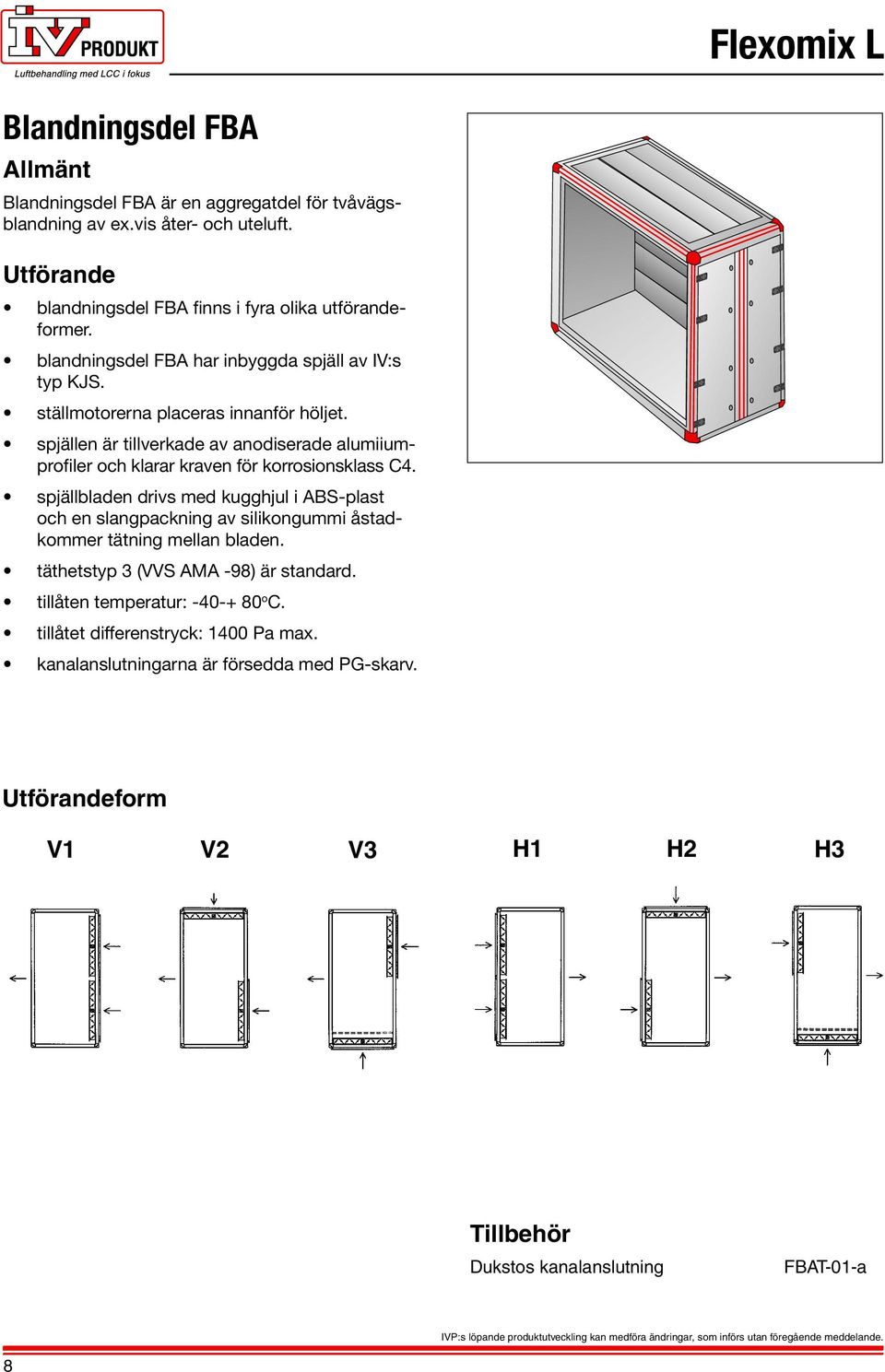

10 Blandningsdel FBA Allmänt Blandningsdel FBA är en aggregatdel för tvåvägsblandning av ex.vis åter- och uteluft. Utförande blandningsdel FBA finns i fyra olika utförandeformer. blandningsdel FBA har inbyggda spjäll av IV:s typ KJS. ställmotorerna placeras innanför höljet. spjällen är tillverkade av anodiserade alumiiumprofiler och klarar kraven för korrosionsklass C4. spjällbladen drivs med kugghjul i ABS-plast och en slangpackning av silikongummi åstadkommer tätning mellan bladen. täthetstyp (VVS AMA -98) är standard. tillåten temperatur: o C. tillåtet differenstryck: 400 Pa max. kanalanslutningarna är försedda med PG-skarv. Utförandeform V V V H H H Tillbehör Dukstos kanalanslutning FBAT-0-a 8

11 Blandningsdel FBA Tekniska data Mått och vikt B H A C D E Vikt (kg) Std EI 0 Erf. vridmoment Nm* Spjällyta m x8 4x0,75,4 *fyra motorer erfordras Tryckfall o 0 o 45 o 60 o 75 o o Öppet Tryckfall Pa , 0,4 0, Fronthastighet m/s 9

12 Batteridel FVK Allmänt Batteridel FVK är en aggregatdel med plats för luftvärmare, luftkylare eller återvinningsbatteri. Utförande I batteridel FVK monteras luftkylare FLBC, luftvärmare FLEV eller återvinningsbatteri FLXT, FLXF. Dessa är lamellväxlare för värmning eller kylning med vatten. Montage för horisontell luftström. Batterikroppen består av kopparrör och aluminiumlameller med mm delning samt kopparrör för genomströmning av vatten eller brinelösning. Frånluftsbatteriet FLXF och luftkylare FLBC är utrustade med en rostfri dropplåda med dräneringsanslutning. I de fall det finns risk för fuktutfällning på FLXF och FLBC, bör detta förses med droppavskiljare vid lufthastigheter över m/s. Samlingsrören av stål har utvändig gänganslutning och är försedd med uttag för luftning och avtappning. Anslutning för dykgivare med diameter max 5 mm. Max drifttryck 5 bar. Tillbehör Vattenlås Luftningsventil Avtappningsventil Tekniska data FVAT-0 FVAT-0 FVAT-0 Batteridel FVK-a-b-e a - 800, 400 b - Hölje e - Anslutningssida Luftvärmare 00 = Standard E = EI 0 H = Höger V = Vänster FLEV-a-e e - Effektvariant,, Luftkylare e - Effektvariant,,,4 g - Droppavskiljare Återvinningsbatteri Typ FLBC-a-e-VK-g 0 = Utan = Med XXXX-a-f-g FLXT FLXL f - Rördjup 04, 06, 08, 0 g - Droppavskiljare 0 = Utan = Med Mått och vikt B *Batterivikt se sid Standard H Std 00 0 Vikt (kg)* EI

13 Kombidel FKD Allmänt Kombidel FKD är en aggregatdel som kan innehålla luftvärmare, luftkylare eller återvinningsbatteri samt inspektion. Utförande kombidel FKD är uppdelad i två utrymmen. Det ena har plats för batterier medan det andra är försett med gångjärnshängd dörr (bredd = 40 mm) och kan användas för inspektion. Tekniska data Mått och vikt Kombidel FKD-a-b-c-d a - 800, 400 b - Hölje 00 = Standard E = EI 0 c - Utförandeform BI, IB d - Inspektionssida* H = Höger V = Vänster B H Vikt kg* Std EI *Sedd i luftriktningen *Batterivikt se sid Utförandeform Luftvärmare vatten FLEV Se specifikation sid. 0 Luftkylare FLBC Se specifikation sid. 0 Återvinningsbatterier FLXT-FLXF Se specifikation sid. 0 BI IB

14 Tekniska data Mått och vikt 800 Rördjup FLEV effv. FLBC effv. FLXT FLXF Vikt * Volym och anslutningsdimensioner erhålles vid databeräkning Rördjup FLEV effv. FLBC effv. FLXT FLXF Vikt * Volym och anslutningsdimensioner erhålles vid databeräkning

15 Fläktdel FAF Allmänt Fläktdel FAF är en aggregatdel med inbyggd fläkt och användes som till- eller frånluftsfläkt i ventilationsanläggningar tillsammans med övriga funktionsdelar i Flexomix-serien. Utförande fläktdel FAF består av radialfläkt, med bakåtböjda skovlar och motor, inbyggda i ett hölje. fläkthjul och kåpa är tillverkade av varm-förzinkad stålplåt. levereras på bottenstativ. för att motorn skall få tillräcklig kylning bör ej lufttemperaturen överstiga 40 o C. fläkt och motor är mycket effektivt vibrationsisolerade mot höljet med utloppsstos och stålfjäderdämpare som dimensioneras beroende på fläktens driftsförhållande. Normal resonans frekvens är 4-5 Hz. som kraftöverföring är rippenband standard. Även kilrem kan väljas. fläktar kan levereras med ledskenor för flödes reglering. har anslutningsram för PG-anslutning. fläktdel FAF kan utrustas med luftflödesmätare IVF (av manometertyp). Utförandeform Fläktdel FAF-a-b-c-d a - 800, 400 b - Hölje 00 = Standard E = EI 0 c - Utförandeform,,, d - Inspektionssida* Fläkt e - Utförande Motor Remväxel FLEB-a-e-c B = Bakåtböjda skovlar Se katalogavsnitt anläggningstillbehör. Rippenband eller kilrem, se katalogavsnitt anläggningstillbehör *Sedd i luftriktningen Tillbehör Utloppsanslutning mot funktionsdel FAFT-0-a-b-c Utloppsdiffusor FAFT-0 - a Elkoppling till arbetsbrytare FAFT-08 Dukstos utlopp FAFT-09 - a Flödesmätare IVF

16 Fläktdel FAF Mått och vikt B H L A C utf C utf C utf C utf D Vikt (kg*) Std EI 0 Motor max byggstorlek *Vikt exkl. motor och remväxel FAFT-0 Utloppsdiffusor Utloppsdiffusor FAFT-0 monteras, vid anslutning mot funktionsdel, på fläktutloppet för att minimera stötförluster. Diffusor monteras i funktionsdel FKM (Längd L). Luftfördelare monteras i funktionsdel FKM (Längd L). Användes både diffusor och luftfördelare erfordras således två funktionsdelar FKM. Erforderliga utrymmen framgår av nedanstående tabell L min L L med diffusor L utan diffusor

17 FLB-800-B FLB-400-B Ljuddata* För uppdelning på oktavband adderas en korrektion K ok till avläst värde L wt enl. nedan. Mittfrekvens Hz till inl. kanal till utl. kanal till omgivn. *enl. ISO pt q kw Lwt = Totaltrycksökning = Luftflöde = Effektbehov exkl. transmissionsförluster = Total Ljudeffektsnivå η = Fläktverkningsgrad max... = Över detta varvtal erfordras förstärkt fläkt = Område utanför aggregatets normala driftområde 5

18 Ljuddämpare FKL Allmänt Ljuddämpare FKL är en absorbtionsljuddämpare uppbyggd av baffelelement. Utförande ljuddämpare FKL är uppbyggd av 00 mm tjocka baffelelement mellan vilka luften passerar. baffelmaterialet, som är mineralull, är utvändigt klätt med rengöringsbar väv. materialet är typgodkänt för invändig beklädnad av ventilationskanaler. bafflarna är monterade på skenor och kan dras ut för rengöring. tillåten temperatur: 50 o C max. för att minimera tryckfallet har ljudämpare FKL spetsade bafflar. Den kan användas för såväl horisontell som vertikal luftström. ljuddämpare FKL kan väljas i två olika längder beroende på vilka krav på dämpning som erfordras. Ljuddämpare FKL-a-b-c-d a - 800, 400 b - Hölje c - Utförande d - Inspektionssida* 00 = Standard E = EI 0 K = Kort M = Medel H = Höger V = Vänster *Sedd i luftriktningen L Vikt kg Kort Medel Kort Medel B H Stand. EI 0 Stand. EI Dämpning framgår av tabell sidan 4. Tillbehör Anslutningsgavel* e - Placering FKT-0-a-b-e = Inlopp = Utlopp *Anslutningsmått enl. FID se sid. 7 6

19 Inspektionsdel FKM Allmänt Inspektionsdel FKM är en aggregatdel som kan utnyttjas för inspektion av övriga funktionsdelar. Den kan även användas som distansdel mellan fläktutlopp och aggregatdel. Utförande inspektionsdel FKM finns i fem olika längder. FKM kan förses med luftfördelare och aggregatdelen finns i passande längd för utloppsdiffusor FAFT-0. Tekniska data Mått och vikt Inspektionsdel FKM-a-b-c-d a - 800, 400 b - Hölje 00 = Standard E = EI 0 c - Utförandeform 04, 06, 08, 0, d - Inspektionssida* H = Höger V = Vänster *Sedd i luftriktningen B H Utf. form L Std 800 EI Vikt kg Std EI Tillbehör Luftfördelare Anslutningsgavel* e - Placering FKMT-0-a FKT-0-a-b-e = Inlopp = Utlopp *Anslutningsmått enl. FID se sid. 7 7

20 Värmeåtervinnare FXA Allmänt Värmeväxlare FXA är en komplett enhet med en roterande värmeväxlare som arbetar med värmeöverföring enligt principen luft-luft. Utförande rotorn i värmeåtervinnaren är sammansatt av omväxlande plana och korrugerade tunna band av aluminiumplåt. Släta kanaler bildas som luften laminärt strömmar genom. Därmed erhålles ett lågt tryckfall och liten risk för påslag av damm eller stoft. som tätning längs rotorns periferi och mellan till- och frånluft användes en effektiv borsttätning. en ställbar renblåsningssektor åstadkommer en kontinuerlig renspolning av rotorn. rotorn drivs av en snäckväxelmotor med elektronisk varvtalsreglering. fukt återvinnes ur frånluften vid låga utetemperaturer. Då höga krav på fuktöverföring föreligger kan värmeåtervinnaren förses med hygroskopisk rotor. Rotorn kan också användas för kylåtervinning, i vilket fall hygroskopiskt utförande är lämpligt. för aggressiva miljöer kan rotorn tillverkas av epoxibehandlad aluminiumplåt. som ett enklare korrosionsskydd kan kantförstärkning av rotorpaketet utföras med en polyuretanlack. Utförandeform Värmeväxlare, rotor a b - Hölje c - Rotortyp Tillbehör Kantförstärkt rotor FXA-a-b-c 00 = Värmeisolering E = EI 0 NO = Normal HY = Hygroskopiskt EX = Epoxi FXAT-0-a 8

21 Tekniska data Mått & vikt Mått (mm) Vikt (kg) L B H b = 00 b = E

22 Noteringar 0

23 Vi har en pessimistisk grundsyn Det behövs energi för att transportera luft. Det är ett faktum för mekanisk ventilation som vi måste acceptera. Frågan är om du kan acceptera dina kostnader för detta i framtiden. I den frågan är vi grundmurade pessimister. Energin kommer inte att bli billigare -tvärtom. Med tanke på att just energi står för upp till 90 % av den totala kostnaden för ventilationens hjärta, luftbehandlingsaggregatet, lönar det sig att se in i framtiden. Vad kommer din investering att kosta under tio år? Eller tjugo år?
