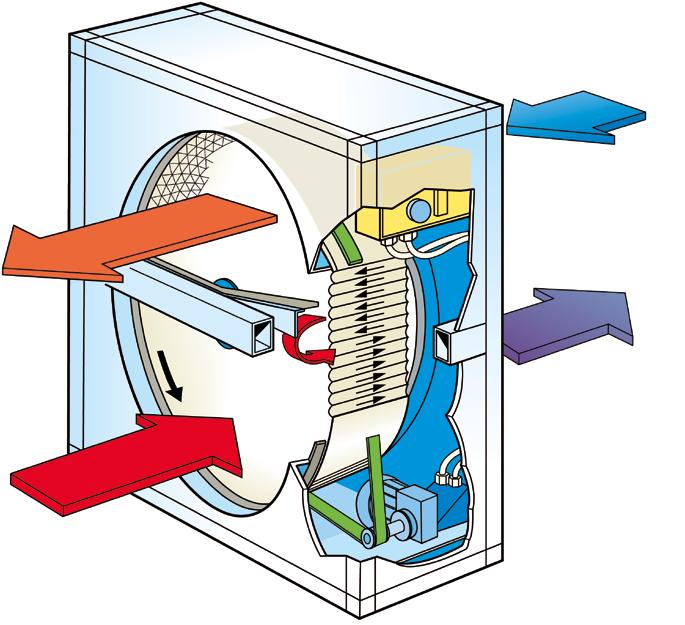

1 PUM (O, R, V) PRODUKTKOD FÖR FRISTÅENDE ENHET

2 2 Teknisk data PRODUKTKOD Hölje Rotorns storlek, i cm (aaa) (i steg om 1 cm) (i steg om 5 cm) - 420, 460/500 Höljesbredd, cm (bbb) enligt tabell Höljeshöjd, cm (ccc) enligt tabell Luftriktning (d) 1 = Horisontell luftriktning. Till- och frånluft över varandra. Med renblåsningssektor. 2 = Horisontell luftriktning. Till- och frånluft över varandra. Utan renblåsningssektor. 5 = Sidoställd horisontell luftriktning. Med renblåsningssektor. 6 = Sidoställd horisontell luftriktning. Utan renblåsningssektor. PUMO-aaa-bbb-ccc-d-1-f-g-hh-ii Leveransform (f) 1 = Helt hölje, (aaa = ) 2 = Delat hölje, (aaa = ) 3 = Ihopmonterat, delbart hölje (aaa = ) Material i hölje (g) Se nästa sida Standardhölje/rotor aaa bbb/ccc bbb/ccc max Måttanpassat hölje/rotor Rotor i ett stycke *) bbb/ccc min Delad rotor *) bbb/ccc min *) Min mått på sidan bbb/ccc. bbb+ccc enligt tabell motorkrav. MOTORKRV PÅ MÅTTNPSSDE HÖLJEN Understrukna = standard storlekar Σ bbb+ccc aaa Konstant Regl bbb aaa M ccc

3 Teknisk data 3 PRODUKTKOD Hölje PUMO-aaa-bbb-ccc-d-1-f-g-hh-ii Inspektion/motorsida (hh) Visas i tilluftens riktning Designvariant (ii) 00 = ECONOVENT-standard 02 = Standard för (aaa = ) = Specialanpassade varianter 10 = Höger, tilluft underst,inspektion i höljets gavel (d=1-4) 11 = Höger, tilluft underst,inspektion i höger frontpanel (d=1-4) 12 = Höger, tilluft underst,inspektion i vänster frontpanel (d=1-4) 13 = Höger, tilluft underst,inspektion i höger och vänster frontpanel (d=1-4) 20 = Vänster, tilluft underst,inspektion i höljets gavel (d=1-4) 21 = Vänster, tilluft underst,inspektion i höger frontpanel (d=1-4) 22 = Vänster, tilluft underst,inspektion i vänster frontpanel (d=1-4) 23 = Vänster, tilluft underst,inspektion i höger och vänster frontpanel (d=1-4) 30 = Höger, tilluft överst,inspektion i höljets gavel (d=1-4) 31 = Höger, tilluft överst,inspektion i höger frontpanel (d=1-4) 32 = Höger, tilluft överst,inspektion i vänster frontpanel (d=1-4) 33 = Höger, tilluft överst,inspektion i höger och vänster frontpanel (d=1-4) 40 = Vänster, tilluft överst,inspektion i höljets gavel (d=1-4) 41 = Vänster, tilluft överst,inspektion i höger frontpanel (d=1-4) 42 = Vänster, tilluft överst,inspektion i vänster frontpanel (d=1-4) 43 = Vänster, tilluft överst,inspektion i höger och vänster frontpanel (d=1-4) 50 = Höger, sidoställda luftflöden, tilluft vid inspektionssida, Insp. i höljets gavel (d=5-8) 51 = Höger, sidoställda luftflöden, tilluft vid inspektionssida, Insp. i höger frontpanel (d=5-8) 52 = Höger, sidoställda luftflöden, tilluft vid inspektionssida, Insp. i vänster frontpanel (d=5-8) 53 = Höger, sidoställda luftflöden, tilluft vid inspektionssida, Insp. i höger och vänster frontpanel (d=5-8) 60 = Vänster, sidoställda luftflöden, tilluft vid inspektionssida, Insp. i höljets gavel (d=5-8) 61 = Vänster, sidoställda luftflöden, tilluft vid inspektionssida, Insp. i höger frontpanel (d=5-8) 62 = Vänster, sidoställda luftflöden, tilluft vid inspektionssida, Insp. i vänster frontpanel (d=5-8) 63 = Vänster, sidoställda luftflöden, tilluft vid inspektionssida, Insp. i höger och vänster frontpanel (d=5-8) 70 = Höger, sidoställda luftflöden, tilluft motsatt inspektionssida, Insp. i höljets gavel (d=5-8) 71 = Höger, sidoställda luftflöden, tilluft motsatt inspektionssida, Insp. i höger frontpanel (d=5-8) 72 = Höger, sidoställda luftflöden, tilluft motsatt inspektionssida, Insp. i vänster frontpanel (d=5-8) 73 = Höger, sidoställda luftflöden, tilluft motsatt inspektionssida, Insp. i höger och vänster frontpanel (d=5-8) 6 80 = Vänster, sidoställda luftflöden, tilluft motsatt inspektionssida, Insp. i höljets gavel (d=5-8) 81 = Vänster, sidoställda luftflöden, tilluft motsatt inspektionssida, Insp. i höger frontpanel (d=5-8) 82 = Vänster, sidoställda luftflöden, tilluft motsatt inspektionssida, Insp. i vänster frontpanel (d=5-8) 83 = Vänster, sidoställda luftflöden, tilluft motsatt inspektionssida, Insp. i höger och vänster frontpanel (d=5-8) = Motor

4 4 Teknisk data PRODUKTKOD Rotor monterad i hölje PUMO PUMR-aaa-b-c-d-e-ff Drivenhet för PUMO PUMV-aaa-bbb-ccc-dd-e-f-g-hh Rotornstorlek, i cm (aaa) (i steg om 1 cm) (i steg om 5 cm) - 420, 460/500 Rotorutförande (b) 0 = Regsorp 1 = Ej hygroskopisk rotor 3 = Kantförstärkt, ej hygroskopisk rotor 5 = Epoxibehandlad, ej hygroskopisk rotor 6 = Kompositrotor (aaa= ) (c=1;d=4,6,8) 7 = ECONOVENT (sorption) 8 = ECONOVENT (sorption), kantförstärkt 9 = Regsorp, kantförstärkt Effektvariant (c) 1 = Effektvariant 5 (1,7 mm) 2 = Effektvariant 1 (2,65 mm) 5 = Effektvariant 9 (1,4 mm) 6= Effektvariant 3 (2,0 mm) 8 = Effektvariant 7 (1,55 mm) Sektorisering (d) 1 = Hellindad (aaa= ) 2 = 2-delad (aaa= ) 4 = 4-delad (aaa= ) 6 = 6-delad (aaa= ) 8 = 8-delad (aaa= ) Material i hölje (e) Utförandevariant (ff) 00 = ECONOVENT-standard 02 = Standard för (aaa = ) = Kundvarianter Rotorstorlek, cm (aaa) (i steg om 1 cm) (i steg om 5 cm) - 420, 460/500 Höljesbredd, cm (bbb) Höljeshöjd, cm (ccc) Monterad drivenhet typ (dd) 00 = Utan motor. Beräknad för värmeåtervinning 01 = Konstant varvtal värmeåtervinning 3x / V, 50Hz 20 = Utan motor. Beräknad för kylåtervinning 21 = Konstant varvtal kylåtervinning 3x / V, 50Hz 41 = Reglerbart varvtal standard, 1x V, 50/60Hz, inkl. rot.vakt (aaa= ) 42 = Reglerbart varvtal, med display, 1x V, 50/60Hz, inkl. rot.vakt (aaa= ) 43 = Reglerbart varvtal, frekvensomriktare inkl. rotationsvakt, 1x V, 50/60Hz (aaa= ) 61 = Konstant varvtal värmeåtervinning 3x / V, 60Hz 81 = Konstant varvtal kylåtervinning 3x / V, 60Hz 85 = Konstant varvtal kylåtervinning 3x440V, 60Hz Installationsalternativ (e) 1 = Horisontell luftström 2 = Vertikal luftström Material i hölje (f) Leveransform (g) 1 = Monterad 2 = Omonterad, separatlevererad Utförandevariant (hh) 00 = ECONOVENT-standard 02 = Standard för (aaa = ) = Kundvarianter

5 Teknisk data 5 PRODUKTKOD Skärmning för PUMO PUMZ-10-bbb-ccc-ddd-e Höljesbredd, cm (bbb) Höljeshöjd, cm (ccc) Rotoröppning, cm (ddd) Material i hölje (e) ccc nslutningsram för PUMO PUMZ-17-bbb-2-d-e ddd Rotorstorlek, in cm (bbb) nslutningstyp (d) 0 = PG 1 = Fläns bbb Material i hölje (e) Rotionsvakt för konstant varvtal Utförande (b) 2 = Larmrelä 4 = Magnetgivare för storlek = Magnetgivare för storlek PUMZ-20-b-c-d Målning av hölje PUMO Storlek (bbb) Utförande (c) 1 = Utvändig målning 2 = In- och utvändig målning Variant (d) 1 = Täckmålning 2 = Grund- och täckmålning PUMZ-30-bbb-c-d Leveransform (c) 1 = omonterad 2 = monterad Material i hölje (d) Differenstermostat PUMZ-21 Kondenstråg för PUMO PUMZ-28-bbb-c Rotorstorlek, cm (bbb) Material i hölje (c)

6 6 Teknisk data MÅTT OCH VIKT Storlek ) Höjd H är mått vid delad värmeväxlare. Ø D 400 Inspektionsfönster 2) 104 H M Inspektionslucka på begäran Storlek D H Effektvariant 5 Vikt, kg Effektvariant Storlek ød 65 E 1) 1) Demonterbara lyftöglor för storlek 265 t. o. m. storlek ) Höjd H är mått vid delad värmeväxlare. H 2) C Inspektionslucka på begäran Storlek C D E H Effektvariant 5 Vikt, kg Effektvariant 1 Kompositrotor

7 1 Pg 13,5 DIN Teknisk data 7 MÅTT- OCH VIKTUPPGIFTER - TILLBEHÖR Kanalanslutning PUMZ-17-bbb-2-0 Typ PG-anslutning Rotationsövervakning För konstant varvtal erfordras larmrelä och rotationsvakt vid reglerbart varvtal (EMS) enbart rotationsvakt. Larmrelä PUMZ B 100 B ,6 3,2 36 ø 3,3 Rotationsvakt PUMZ-20-b-c Storlek Vikt, kg - bbb - B Magnet Differenstermostat PUMZ-21 Typ Danfors RT 270 Kapillärrörslängd 2 m. Bulb LT = För den lägre lufttemp. Bulb HT = För den högre lufttemp LT HT LT HT Kondenstråg PUMZ-28-bbb Storlek alltid dubbla dräneringsrör 60 Dräneringsanslutning Ø 17 utv. stålrör
