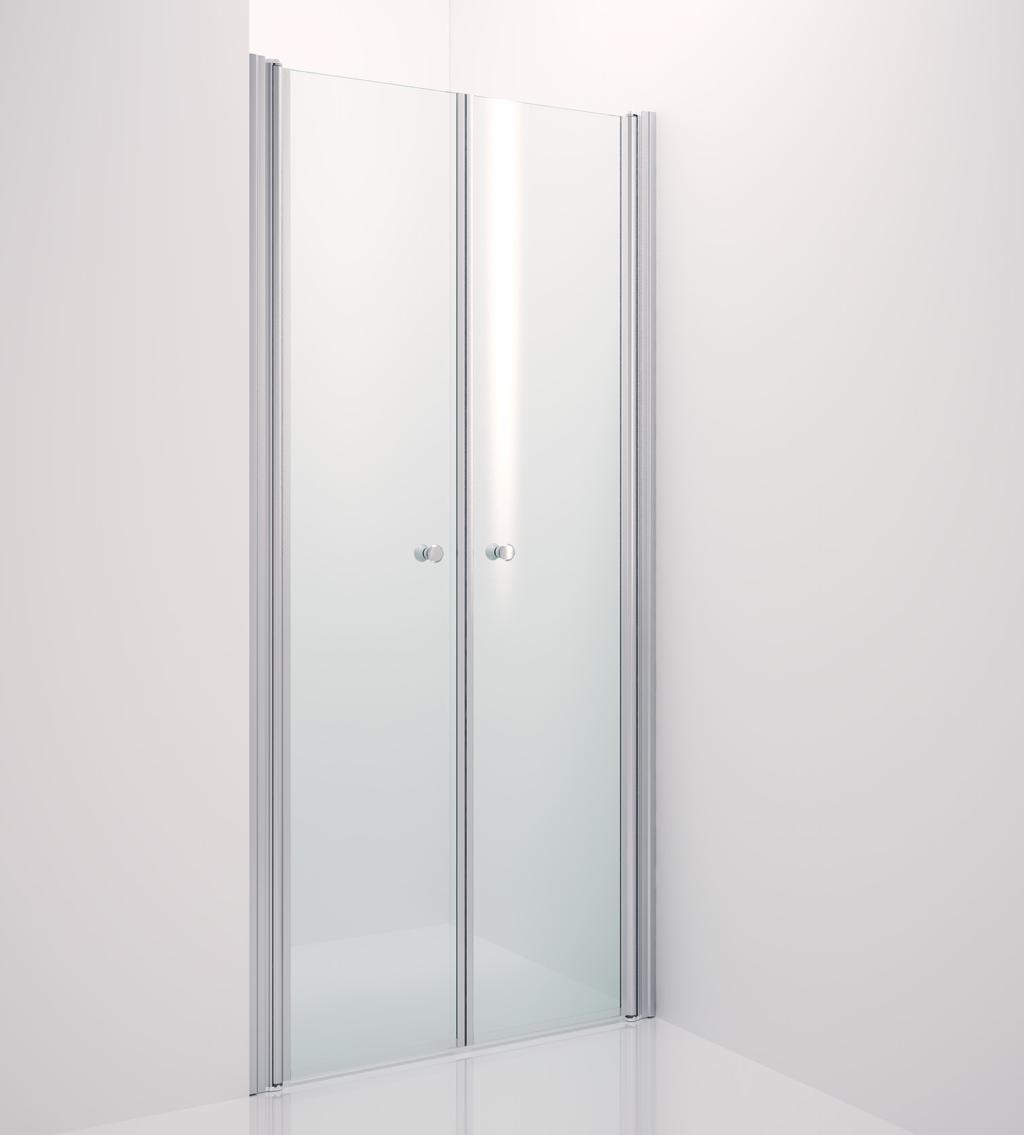

1 Aqua light Tillverkning & Monteringsanvisning Manufacturing & Assembly instructions Herstellung & Montageanleitung BO , BO , BO B

2 Aqua light Tillverkning / Manufacturing / Zusammenbau Skruv för ändbeslag EN: Endpiece upper Ändbeslag övre Bussning EN: Busching övre upper SE: Glasdörrr SE: Skruv för ändbeslag EN: Screw for endpiece DE: Endbeschlagschraube SE: Ändbeslag övre DE: Oberer Endbeschlag SE: Bussning övre DE: Obere Lagerbuchse EN: Glass door DE: Glastür SE: Glasprofil EN: Glass profile DE: 08G103 Glasprofil Fastsättning på vägg SE: Insexskruv för låsning av mellanprofil EN: Allen screw for locking the middle profile DE: Inbusschraube zur Fixierung SE: Låsningshål Ø 3,5mm EN: Locking hole Ø 3.5mm DE: Fixierungsbohrung Ø 3,5mm SE: Fastsättning på vägg EN: Attaching to wall DE: Verschraubung an der Wand SE: Väggprofil EN: Wall profile DE: Wandprofil SE: Bussning undre EN: Busching lower Bussning undre DE: Untere Lagerbuchse Positionsbricka SE: Positionsbricka EN: Postition tray DE: Positionierungsscheibe Insexskruvar för låsning av positionsbricka SE: Insexskruvar för låsning av postionsbricka. EN: Allen screws for locking positioning tray. DE: Innensechskantschrauben zum Feststellen der Positionierungs-scheibe Ändbeslag undre SE: Skruv för ändbeslag för ändbeslag EN: Screw for endpiece DE: Endbeschlagschraube SE: Mellanprofil med borstlist EN: Middle profile with brush 08G186 seals med Borstlist 12A-0305 DE: Zwischenprofil mit Bürstenleisten

3 Aqua light Tillverkning / Manufacturing / Montage 57 ± 3 SE: Måttsätting för dörrglas. Dörren öppnas med 5 mm stigning. 14 EN: Dimensions for door glass. The door rises 5 mm when opening. DE: Abmessung der Glastür. Tür wird beim Öffnen 5 mm angehoben. Väggprofil / Wall profile / Wandprofil Glasprofil / Glass profile / Glasprofil Glasprofil 13 Profilkapning PROFILKAPNING / PROFILE CUTTING / ZUSCHNEIDEN DES PROFILS Väggprofil = Partiets = totalhöjd totalhöjd. / Wall profile = The total height / Wandprofil Gesamthöhe des Abschnitts Mellanprofil = Totalhöjd = - 16 mm - 16 / mm. Middle profile = Total height - 16 mm / Zwischenprofil Gesamthöhe 16 mm Glasprofil = Totalhöjd = Totalhöjd - 27mm - 27 / mm. Glass rofile = Total Height - 27 mm / Glasprofil Gesamthöhe 27 mm alhöjd. LIMNINGSTIPS / BONDING TIP / KLEBETIPPS SE: Pressa alltid på profilen från mitten av glaset och utåt. EN: Always push on the profile from the center and outwards. DE: Die Profile immer von der Mitte des Glases nach außen andrücken

4 Aqua light Montering / Mounting instructions / Montageanleitung SE: VÄNLIGEN OBSERVERA FÖLJANDE Säkerställ att glaset står på ett mjukt material under hela monteringen. Glaset kan spricka om det sätts ner ovarsamt mot ett hårt golv. Garantierna omfattar inte denna typ av skador. Ej uthärdat lim på händerna kan vid beröring av glasen ge upphov till svårlösta fläckar. Var därför noga med handhygienen vid montering av duschen. Limmet bör inte komma i kontakt med vatten om det inte genomhärdat, dvs. efter ungefär 24 timmar. EN: PLEASE NOTE THE FOLLOWING Ensure that the glass stands on a soft material for the entire assembly. The glass may crack if it is put down carelessly against a hard floor. The warranties do not cover this type of damage. Not cured adhesive on the hands when touching the glass can leave intractable stains. Be careful with hand hygiene when mounting the shower. The adhesive should not come into contact with water unless it has completely cured, i.e. after approximately 24 hours. DE: BEACHTEN SIE BITTE FOLGENDES Versichern Sie sich, dass das Glas während der ganzen Montage auf einer weichen Unterlage steht. Das Glas kann brechen falls es unachtsam auf harten Boden gestellt wird. Die Garantie umfasst diese Art von Schäden nicht. Nicht ausgehärteter Klebstoff auf den Händen kann bei Berührung des Glases schwerlösbare Flecken verursachen. Seien Sie deshalb gründlich mit der Handhygiene beim Montieren der Dusche. Bevor der Klebstoff vollständig ausgehärtet ist, sollte er keinem Wasserkontakt ausgesetzt werden, - d.h. ungefähr 24 Stunden. VERKTYG / TOOLS / WERZEUG Silikon Ø 8 mm

5 Aqua light Tillverkning / Manufacturing / Zusammenbau SE: Markera ut duschväggen placering. Kontrollera att väggprofilen är i lod. EN: Mark out the shower wall placement. Make sure the wall profile is plumb. DE: Die Platzierung der Duschwand markieren. Kontrollieren Sie dass das Wandprofil senkrecht ist. 4 SE: Markera borrhålens placering på väggen. EN: Mark the holes location on the wall. DE: Bohrlöcher markieren. 5 SILIKON Säkerställ att inga dolda väggmaterialet. elkab lar eller vattenrör är dragna i väggen. Använd en borr avsedd för the wall material. väggmaterialet. SE: Säkerställ att inga elkablar eller vattenrör är dragna i väggen. Använd en borr avsedd för EN: Ensure that no electric cables or water pipes are routed in the wall. Use a drill designed for DE: Versichern Sie sich, dass sich keine Wasserrohre oder Stromkabel in der Wand befinden. Einen geeigneten Bohrer für das entsprechende Wandmaterial verwenden. 6 SILIKON SILIKON SE: Applicera en tunn sträng med våtrums silikon på väggprofilens baksida. EN: Apply a thin string of bathroom silicone on the back of the wall profile. DE: Einen dünnen Streifen Silikon auf der Rückseite des Wandprofils auftragen. SE: Applicera våtrumssilikon i borrhålen, använd plugg och skruv för att montera vägg profilen EN: Apply bathroom silicone in the holes, use plugs and screws to mount the wall profile. DE: In das Bohrloch etwas Silikon einfüllen, Dübel und Schrauben zur Montage des Wandprofils verwenden. SE: Tryck fast dörrbladet rättvänd i väggprofilen. Sätt lite silikon mellan golv och underbeslag. EN: Attach the door, right side up, in the wall profile. Apply little of silicone between floor and lower endpiece. DE: Die Tür ins Wandprofil hineindrücken. (Hebesenkmechanismus nach unten) Silikon zwischen Boden und unteren Endbeschlag spritzen

6 Väggprofil = Partiets totalhöjd. plugg och skruv för att montera Aqua light Tillverkning / Manufacturing / Montage 7 Vänd väggprofilen så att dess spännskruvar är synliga från duschens insida. Applicera våtrumssilikon i borrhålen, använd väggprofilen. Tryck fast dörrbladet i väggprofilen. Säkerställ att dörren är rättvända. Kontro lod Mellanprofil = Totalhöjd - 16 mm Glasprofil = Totalhöjd - 27 mm. Anslagsprofil = Totalhöjd. magnetprofil med magnetlist = Glasets höjd. SE: Kontrollera att dörrbladet är i lod. EN: Make sure the door is plumb. DE: Kontrollieren Sie, ob die Tür senkrecht ist. Monteringsanvisning Limma aluminiumprofilerna på glaset med akvariesilikon (art.nr ) enligt limningstipset ovan. Tryck sedan på profilen ordentligt på glaset. Tryck från mitten och utåt och se till så glaset "går ibotten" längs hela profilen. OBS! Profilen får inte bli bågformad av överflödig silikon mellan glas och profil. Låt härda minst ett dygn. Drag i borstlisterna i mellanprofilen. Måtta in och skruva fast väggprofiler och eventuell anslagsprofil på väggen. Använd två skruv i var ände på väggprofilen/erna, 20 och 40 mm in, sedan c-c 500 mm. Montera eventuellt anslagsgummi eller magnetlister. Skär bort en cm av magnetens gummihölje i ena änden och trä in magneten i H-profilen. Lås magneten i nedre änden av profilen med insexskruven och den lilla muttern (se fig.b). Kontrollera att magneterna är rätt polvända. Sätt i och skruva fast bussningarna och ändbeslagen enligt bilden intill (fig. A). Låt den nedre bussningens djupa spår linjera med glaset. Justera dörren i höjdled och borra (ø 3,5 mm) och skruva fast gångjärnet i väggprofilen med låsskruvarna. Använd Shimsklossar (art 08G ) vid behov. Justera positionsbrickan så att dörrens stängningsvinkel blir korrekt, med dörren i sitt lägsta läge. Drag åt de 2 insexskruvarna för låsning av positionsbrickan enl. fig.a. Låsskruv TIPS! Vänta med att montera anslagsprofilens gummilist till efter insexskruvarna i gångjärnet är åtdragna. Detta ger en viss förspänning. Drag åt de 2 insexskruvarna för låsning av positionsbrickan enl. fig.a. Justera positionsbrickan så att dörrens stängningsvinkel blir korrekt, med dörren i sitt lägsta läge. Lås SE: Lås dörrbladet vid väggprofilen vid väggprofilen med de väggprofilens gitarrformade två dist- med insexskruvarna. använda EN: Lock the door to the wall with the allen ansklossarna. spännskruvar. screws. Spännskruven skall efterdras efter ca 14 DE: Die Tür am Wandprofil mit den Madenschrauben befestigen. Fertigen sie dazu Bohrungen in beiden Profilen an. Verteilen Sie Diese gleichmäßig auf der Gesamtlänge. Drehen sie danach die beiliegenden Madenschrauben in die Bohrungen. TIPS! Vänta med att montera anslagsprofilens gummilist till efter insexskruvarna i gångjärnet är åtdragna. Detta ger en viss förspänning. Justera dörren i höjdled och borra (ø 3,5 mm) och skruva fast gångjärnet i väggprofilen Sätt i och skruva fast bussningarna och ändbeslagen enligt bilden intill (fig. A). Låt den nedre bussningens djupa spår linjera med glaset. Lås dörrbladet vid väggprofilen med väggprofilens två spännskruvar. Spännskruven skall efterdras efter ca 14 dagars användning. SE: Dörrens stängningsläge bestäms av positionsbrickan. Lås i önskat läge med två låsskruvar (A). EN: The door s closing angle is determined by turning the position tray. Lock in the desired angle with two allen screws (A). DE: Die Nulllage der Tür wird von der Positionsscheibe bestimmt. Um die Nulllage zu verstellen, beide Madenschrauben lösen, die Tür in Position stellen, danach wieder festziehen. A Låsskruv A magneterna är rätt polvända. gummihölje i ena änden och trä in magneten i H-profilen. Lås magneten i nedre änden av profilen med insexskruven och den lilla muttern (se fig.b). Kontrollera att Dörre bestäm Lås po två lås
