Monteringsanvisning TELLUS 7

Transkript

1 Monteringsanvisning TELLUS 7 Monteringsanvisningen skall läsas igenom innan man börjar montera upp Tellus lösningen. Vår rekommendation är att man är två personer vid montering av duschlösningen. Montering av glasblocken kräver en separat monteringsbeskrivning GLASFIX monteringsbeskrivning (Glasdörren får aldrig ställas ner mot golv utan att skyddas)!

2 GLASBETONG Telegramvägen 101, Saltsjö-Boo Information ang. Montering -Viktig information vid montering av Glasblock och duschdörrar Tänk på följande: -Alla mått skall kontrolleras på plats eftersom att alla angivna mått är ca mått. -Ett tips är att ställa upp glasblocken med lister emellan så man får det exakta måttet. -Efter att man har ställt upp glasblocken så mäter man ut för duschdörren och anpassar väggen. LYCKA TILL Vänliga hälsningar,

3 Monteringstillbehör sida 1 Bild. 3 & 6 Bild. 6 Bild. 6 & 7 Bild. 3 Alt. 1 Bild. 3 Alt. 2 Alt. 3 Bild. 1 & 3 OBS!! VI GARANTERAR ENDAST HÅLLFASTHETEN VI LIMNING MED GLASFIX MONTERINGSLIM. 48 TIMMAR TORKTID Kontakta oss för att beställa 4 timmars snabbhärdande lim för snabbare montering.

4 sida mm STANDARD OBS!! Detta mått måste hållas annars passar inte glasdörrarna. 2.

5 3. OBS OBS!! Man börjar med att montera väggprofilen till glasdörren och justerar in den först (se sidan 3) och efter det är klart så monterar man väggprofilen till magnetlisten. Alt. 1 Borra med medföljande borr vid fogen på glasblocket (se bild) sen använder man skruvarna utan borrspetts. Alt. 2 Är självborrnade skruv som även dom skall skruvas/borras in vid fogen på glasblocket (se bild). Alt. 3 Limma fast väggprofilen på glasblocksprofilen. OBS! Limmet måste härda i 48 timmar innan glasdörrarna kan monteras fast. sida 3 Alt. 3 10mm mellan lim strängarna monteringslim Glasblocksprofil OBS!! Väggprofilen skall monteras mitt på glasblocksprofilen. Detta gäller även när man skruvar fast väggprofilen som i Alt. 1 & 2 Väggprofil Magnetlist

6 sida Man börjar med att montera dörren och justerar in den så att den möter den andra glasblocksprofilen rakt och fint. använd vattenpass Efter att glasdörren har monteras och kontrollerats så att den möter magnetlisten bra kan man montera fast väggprofilen i glasblocksprofilen (se sidan 2) 7. Borra på in och utsida ca 50 mm från över- resp. underkant samt i mitten med den medöljande borren Ø 3,7mm och skruva fast duschdörren genomgångjärns-profilerna med de medföljande skruvarna A & insexnyckeln. OBS! Borra EJ rakt igenom profilerna. Dörrens lyftpunkt justeras genom att dra åt skruvarna i botten och bestämma dess

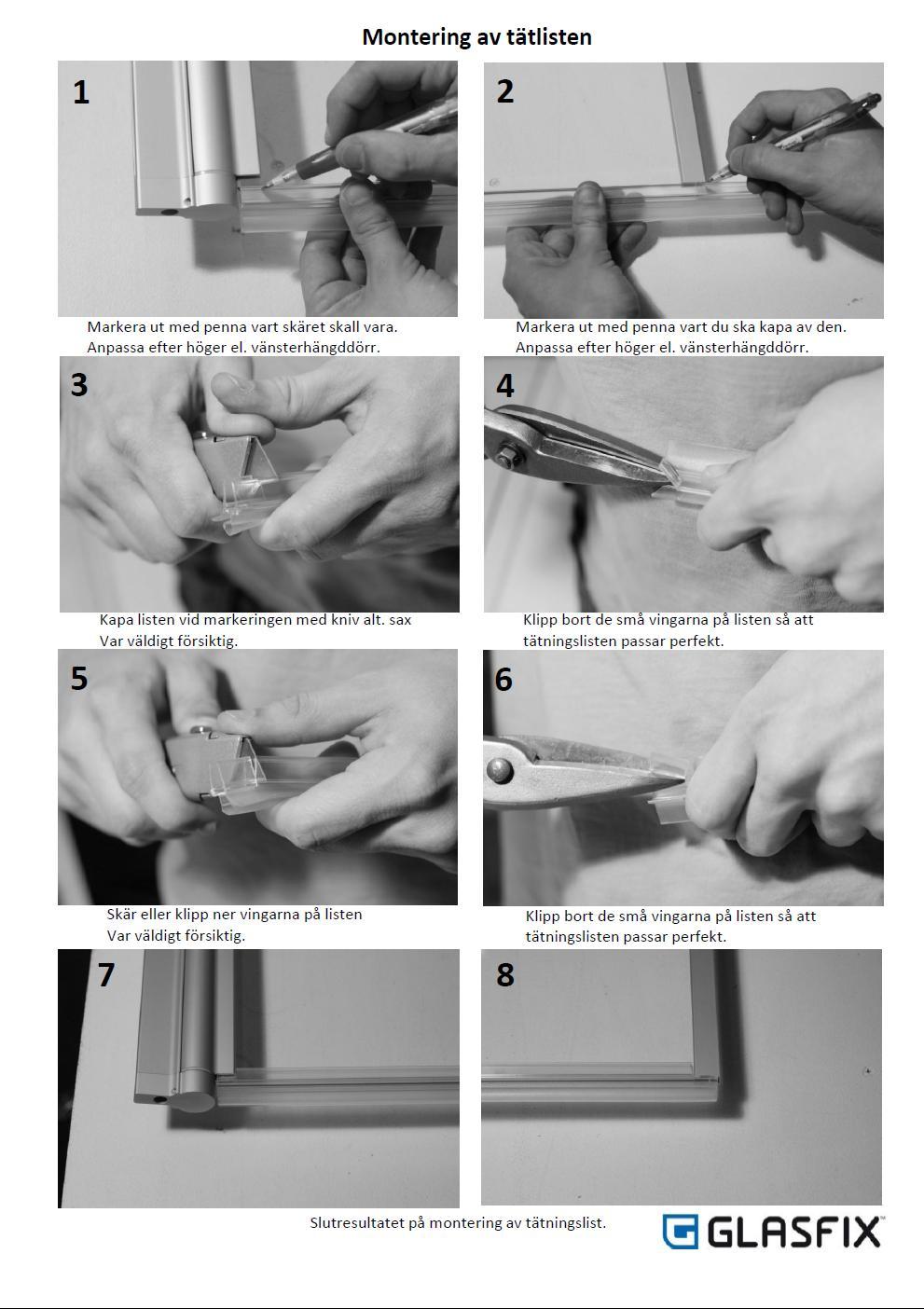

7 sida 4

8 Montera GLASFIX duschdörr med Glasfix monteringslim 1. Badrummet skall vara utfört fackmannamässigt. 2. Minsta kakelstorlek är 15x15cm. 3. Gör rent kaklet och profilen med aceton eller liknade som tar bort fetter och smuts. 4. När väggen och profilen är rena så mät ut var du skall montera glasdörrarna och markera med maskeringstejp 5. Limma två strängar (ca 5mm vardera) med ca 10mm mellan vardera sträng med GLASFIX monteringslim som på bilden i mitten nedan. 6. Använd dig av den tidigare markeringen på väggen och ett vattenpass så att profilen hamnar i lod 7. Tryck dit väggprofilen försiktigt med ett jämnt tryck så att limmet suger tag i väggen. 8. Efterkontrollera med vattenpasset att väggprofilen sitter i lod 9. Tejpa fast profilen försiktigt med maskeringstejp så att den inte förflyttas på väggen under de 48 timmarna som limmet skall härda. 10. När väggprofilen varit fastlimmad i minst 48 timmar så kan maskeringstejpen tas bort och dörren/dörrarna kan monteras 11. Limmet beställs separat, och vi vill även tipsa om att det finns ett 4 timmars snabbhärdande lim som gör att man kan montera hela lösningen samma dag utan långa väntetider Testad av SP Sveriges Tekninska Forskningsinstitut - Beteckning PX05636
