BASIC ÖVERDELAR BASIC SKÅPBELYSNING LED ART. NR BASIC SPEGELSKÅP 500 ART. NR BASIC SPEGELSKÅP 600 ART.

Transkript

1 1 (8) UTGÅVA ASIC ÖVERDELAR ASIC SKÅPELYSNING LED ART. NR S G MONTERINGSANVISNING ASSEMLY INSTRUCTION ASIC SPEGELSKÅP 600 ART. NR ASIC SPEGELSKÅP 500 ART. NR ASIC ÖVERSKÅP 300 ART. NR

2 SIDA (8) ASIC ÖVERDELAR ASIC ÖVERSKÅP 300 Placering av Placering av gångjärnsplatta vid VÄNSTER- HÄNGD LUCKA. gångjärnsplatta vid HÖGERHÄNGD LUCKA. Hinge plate location for right hung door. Ø4x mm Ø4x5 mm Hinge plate location for left hung door. 1 Ø3,5x1 mm Ø4x mm Ø4x5 mm Ø6x50 mm Ø3,5x1 mm Ø6x50 mm

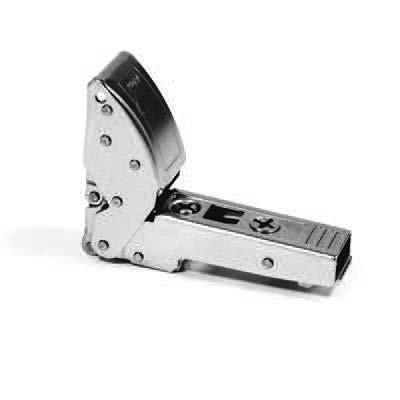

3 3 (8) ASIC ÖVERDELAR ASIC SPEGELSKÅP 500 Placering av gångjärnsplatta vid VÄNSTERHÄNGD LUCKA. Hinge plate location for left hung door. Placering av gångjärnsplatta vid HÖGERHÄNGD LUCKA. Hinge plate location for right hung door. Ø6x50 mm

4 4 (8) ASIC ÖVERDELAR ASIC SPEGELSKÅP 600 Ø6x50 mm ASIC SKÅPELYSNING LED Ø3x44

5 cc SIDA 5 (8) U P P H Ä N G N I N G PÅ VÄG G S K E N A / M O U N T I N G O N WA L L R AC K E T SILICO N E 1 ASIC ÖVERDELAR x R egel V äggs kena 1847 cc 3 Upphängning S pegel- övers kåp A

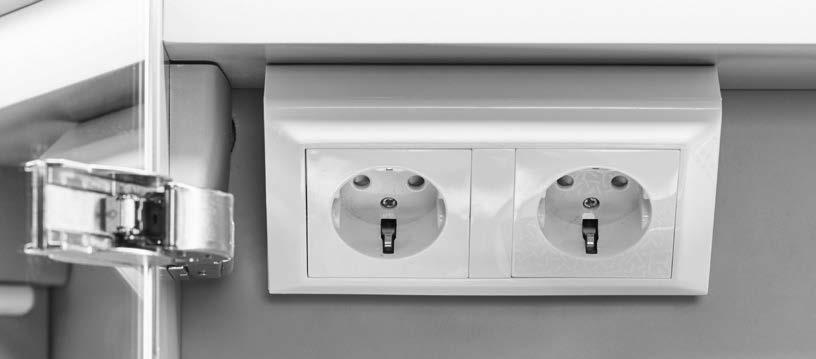

6 SIDA 6 (8) ASIC ÖVERDELAR S K Å P E LYS N I N G L E D / CA I N E T L I G H T I N G! SÄKERHETSANVISNING EL! Armaturen skall installeras av behörig elektriker. elysning med uttag 30 V skall anslutas över en jordfelsbrytare med högst 30 ma märkutlösningsström. Se även starkströmsföreskrifter för uttag i badrum/duschrum när det gäller placering av armaturens uttag. 140 S A F E T Y D I R E CT I O N S 140 See local directions concerning the electrical installation. M O N T E R I N G S K Å P E LYS N I N G Placera belysningen centrerat i sidled och jämnt i bakkant med spegelskåpet. Skruva fast belysningen med medföljande skruv. H Ö J D F Ö R E LU TGÅ N G Lämplig höjd för elinstallationer visas nedan. Måtten är i mm, i mitten av belysningen. CA I N E T L I G H T I N G Place the light centered sideways and in line with the back of the mirror cabinet. Secure top with attached screws. asic skåpbelysning Uttökad elzon bakom spgl-skåp U T TAG S OX D U E L 3 0 V F Ö R S K Å P 1880 mm mm Det går att placera ett eluttag inne i spegelskåpet, egen anslutning rekommenderas för konstant ström till uttag. orra hål för anslutning av el i spegelskåpets rygg. Lossa uttagets front med skruvarna, anslut elen i uttagets bakstycke och skruva fast bakstycket i spegelskåpets U1tak, skruva sedan tillbaka uttag och ram. U U T TAG S OX E N K E L 3 0 V F Ö R S K Å P 140 adkar alt. dusch med kar Dusch utan kar. Område 0: Kräver minst IPX7 Område 1: Kräver minst IPX4 1 Område : Kräver minst IPX4 Oklassat område: Får 30 V uttag kopplat till jordfelsbrytare placeras. Det går att placera ett eluttag inne i spegelskåpet, egen anslutning rekommenderas för konstant ström till uttag. orra hål för anslutning av el i spegelskåpets rygg. 1. Anslut elen i uttaget.. Skruva ihop uttaget. 3. Skruva fast uttaget i spegelskåpets tak. 4. Täck skruvarna med täckbrickorna You can place an electrical outlet inside the mirror cabinet, we recommended constant power to the outlet. Drill holes for connecting electricity in the back of the mirror cabinet. 1. Connect the power to the socket.. Screw the socket together. 3. Screw the socket into the top of the mirror cabinet. 4. Cover the screws with the cover washers.! OS! All elanslutning skall utföras av behörig elektriker, se säkerhetsanvisning. NOTE! See local directions concerning electrical installation.

7 7 (8) ASIC ÖVERDELAR På grund av risken för sprickor i glas- och MONTERING spegelluckor AV FÄSTPLATTA måste TILL samtliga SPEGELLUCKA omgivande 500 / fo tillräckligt stora (riktvärde min. mm). Demontering ASSEMLING OF MIRROR DOOR 500 MOUNTING PLATE MONTERING AV SPEGELLUCKA 500 OCH 600 / ASSEMLING OF MIRROR DOOR 500 AND FA TE A Skruva fast gångjärnsplattorna i skåpet på önskad sida för Täckning hängning av spegeldörr till vänster eller höger. Luckans intrång i skåpöppningen (beror på hanging täckningen) the mirror door left or right. Skåpsidans framkant till centrum av borrhålet för monteringsplattan Screw the hinge plates into the cabinet on the desired side for g FA är beroende av positionen av gångjärnsplattan K. ningsmått K (min. 0, max. 16.5) = FA +.5 ringsanvisning: Katalog 011 gäller val av lim och montering av grytplattan på glasgelluckor rekommenderar vi att Ni tar kontakt med Justering + - max. ± 3.0 mm Se monterings - plattor Vill du flytta glashyllorna i skåpet måste spegeldörren vara avmonterad. To rearrange the glass shelves the mirror door must be disassembled. - + ±.0 mm Vill du flytta glashyllorna i skåpet måste spegeldörren vara avmonterad. To rearrange the glass shelves the mirror door must be disassembled. DEMONTERING AV SPEGELLUCKA DISASSEMLING OF MIRRORDOOR Demontering

8 8 (8) ASIC ÖVERDELAR MONTERING AV LUCKA / ASSEMLY OF DOORS 1 Ø 4,5 mm örja med glashyllorna! Start with the shelves! JUSTERING AV LUCKA / ADJUSTMENT OF DOORS
