1 Topas Vatten avloppsreningsverk Installationsanvisning Topas Plus 200 Kontaktinformation Topas Vatten Huvudkontor Tel: E-post: info@topasvatten.se Webb: Service Bengt Bengtsson Tel: Telefontid: Mån-fred E-post: service@topasvatten.se Skärgårdsservice Sven Larsson Tel: E-post: sven@topasvatten.se Region Syd Mikael Carlson Tel: E-post: mikael.carlson@topasvatten.se Region Nordost Jonas Bengtsson Tel: E-post: jonas@topasvatten.se Region Öst Pär Sunesson Tel: E-post: par@topasvatten.se Region Väst Tomas Järhög Tel: E-post: tomas@topasvatten.se Version

se Skärgårdsservice Sven Larsson Tel: +46 706 00 55 15 E-post: sven@topasvatten.se Region Syd Mikael Carlson Tel: +46 708 38 16 20 E-post: mikael.carlson@topasvatten.

2 Innehåll: Kontaktinformation Topas Vatten Topas Plus 200 överblick Schakt Placering av reningsverk Dränering av externt vatten (vid behov) Placering av eventuell grovrenstank Markrör inkommande Avluftning Pumpstationer/tryckavlopp Utlopp Provtagningsbrunn Återfyllning av schakt & fyllning av reningsverket Elanslutning/larm Vattenutkast Driftsättning

.. 4 6. Markrör inkommande... 5 7. Avluftning... 6 8. Pumpstationer/tryckavlopp... 6 9. Utlopp... 6 10.

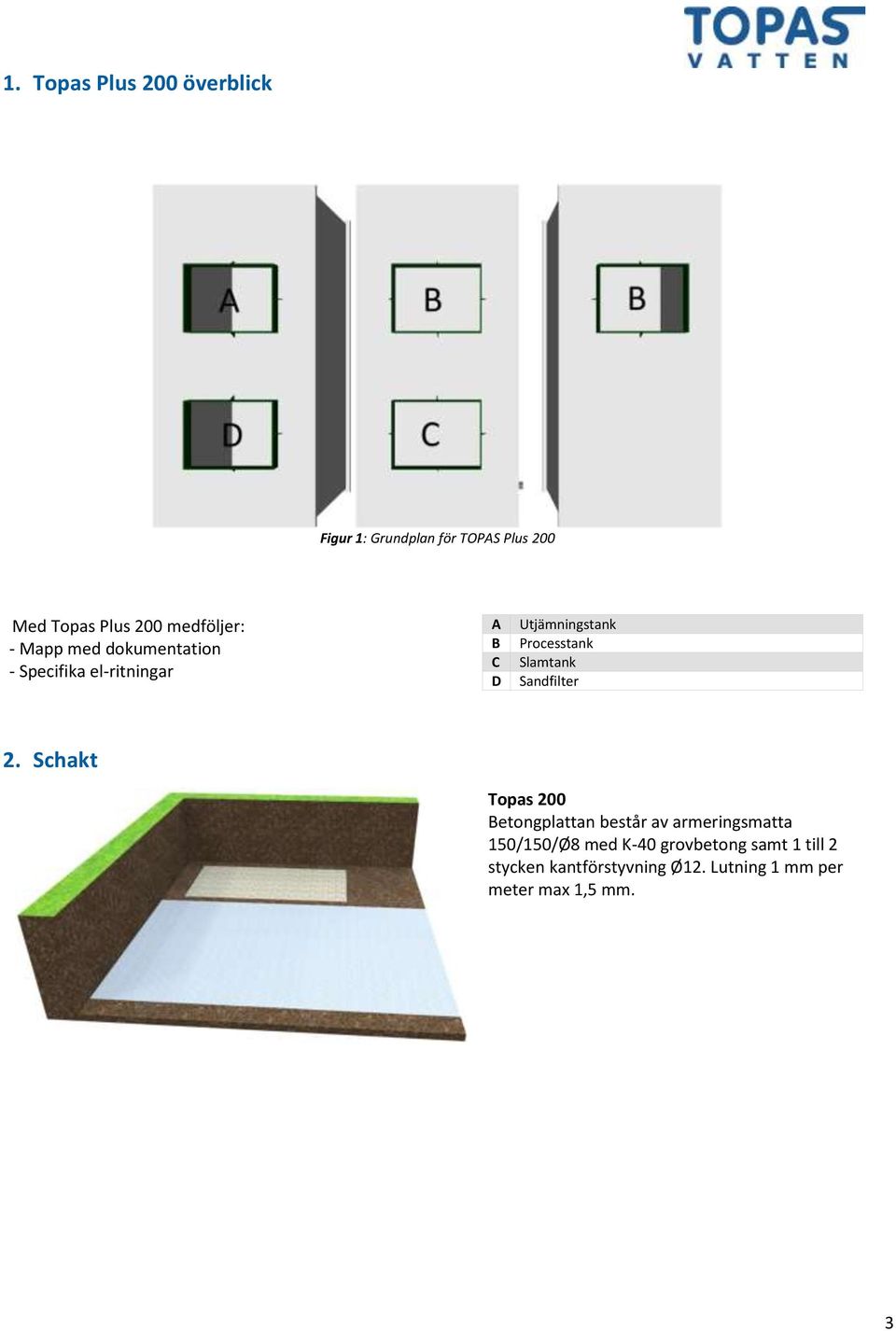

3 1. Topas Plus 200 överblick Figur 1: Grundplan för TOPAS Plus 200 Med Topas Plus 200 medföljer: - Mapp med dokumentation - Specifika el-ritningar A B C D Utjämningstank Processtank Slamtank Sandfilter 2. Schakt Topas 200 Betongplattan består av armeringsmatta 150/150/Ø8 med K-40 grovbetong samt 1 till 2 stycken kantförstyvning Ø12. Lutning 1 mm per meter max 1,5 mm. 3

4 3. Placering av reningsverk Reningsverket placeras på sandbädden/betongen med hjälp av stroppar fästa i reningsverkets lyftöglor. Använd tillräckligt långa stroppar så att reningsverket inte tar skada vid lyft. Reningsverket måste grävas ner minst 1m. Observera att reningsverket skall vara tomt på vatten när det placeras i gropen. 4. Dränering av externt vatten (vid behov) Vid installationer där det råder risk för höga grundvattennivåer skall dräneringsrör med inspektions/pumpbrunn användas (på samma sätt som runt en villagrund). Maximal grundvattennivå ca 0,8m. 5. Placering av eventuell grovrenstank Grovrenstanken placeras så att det blir självfall från reningsverkets slamretur till grovrenstankens inkommande anslutning. Grovrenstanken förankras med hjälp av jordankare. 4

Observera att reningsverket skall vara tomt på vatten när det placeras i gropen. 4.

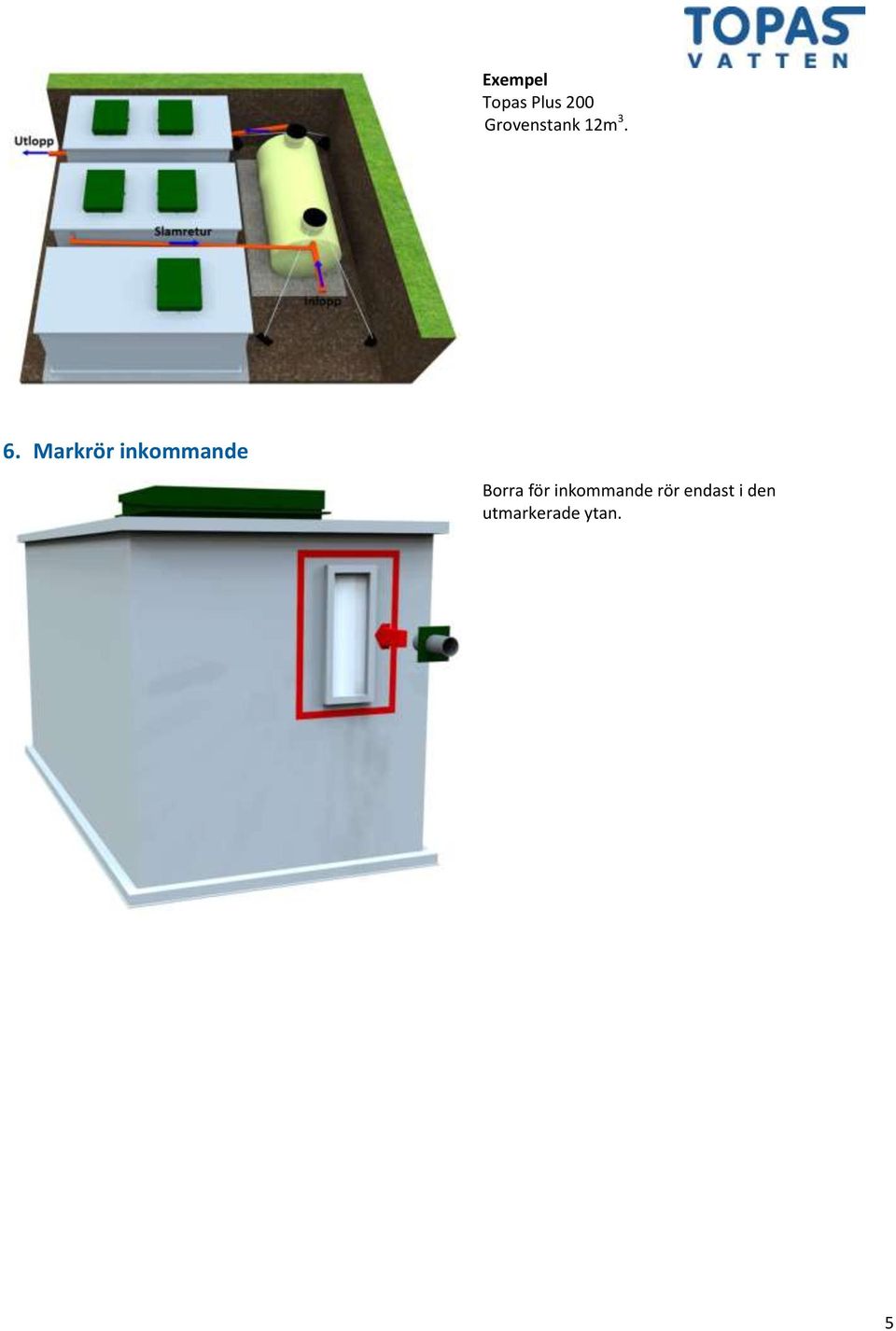

5 Exempel Topas Plus 200 Grovenstank 12m Markrör inkommande Borra för inkommande rör endast i den utmarkerade ytan. 5

6 7. Avluftning Avluftningen från reningsverket och (i förekommande fall) grovrenstank skall ske via rör över taknocken. Det är viktigt att även infiltration/markbädden avluftas på lämpligt sätt. Vid avbrott i avluftningsströmmen t.ex. vid installation med pumpstation så skall avloppsrören avluftas separat både före och efter avbrottet. 8. Pumpstationer/tryckavlopp Vid installation med trycksatt nät så är det viktigt att de sista 5-10m före grovrenstanken består av självfallsrör för att lugna ner vattnet. Går det trycksatta nätet direkt till reningsverket så skall slangen fästas så att avloppsvattnet flödar ner mot botten av verket, inte sidorna. 9. Utlopp Utloppet kan ledas till efterpolering i form av markbädd, infiltrationsbädd alternativt singelbädd som är isolerad från frost ovan jord. 10. Provtagningsbrunn Vattenprov tas enklast direkt i reningsverket. Alternativt så kan man placera en provtagningsbrunn efter reningsverkets utlopp. 6

Pumpstationer/tryckavlopp Vid installation med trycksatt nät så är det viktigt att de sista 5-10m före grovrenstanken består av självfallsrör för att lugna ner vattnet.

7 11. Återfyllning av schakt & fyllning av reningsverket Reningsverket växelfylls med vatten och sand på utsidan, 0-8 rörgravsgrus (på samma sätt som vid nedläggning av swimmingpool). Tänk på att: Inte fylla sandfiltret med vatten. Inga jordmassor förekommer intill verket. Stenar som senare påverkas av marktrycket kan ge upphov till sprickor eller nöta hål i plasten. Sanden är också viktig för att få en bra dränering och undvika framtida sättningar. Intill reningsverket i marknivå kan man lägga grus eller marksten för att kunna utföra service även vid mindre tjänlig väderlek. Toppen av reningsverket (den vita ytan) måste vara täckt av sand eller stenmjöl. När verket är helt nedgrävt skall det fyllas med vatten upp till markerade nivåer. Det är viktigt att skydda elektroniken från väta vid fyllning av reningsverket. 7

Sanden är också viktig för att få en bra dränering och undvika framtida sättningar.

8 12. Elanslutning/larm El-installationen sker efter specifik ritning på anläggningen. 13. Vattenutkast Ett framdraget vattenutkast/vattenslang underlättar både för fastighetsägaren och servicepersonal vid tillsyn och service för att kunna spola av reningsverket. Vattenutkastet bör vara beläget maximalt 20m från reningsverket. 14. Driftsättning När serviceavtalet är påskrivet och mottaget av Topas Vatten, kontakta din närmaste serviceregion för driftsättning. Kontaktinformation finns på framsidan. 8

och service för att kunna spola av reningsverket. Vattenutkastet bör vara beläget maximalt 20m från reningsverket. 14.
