Installationsanvisning Topas Plus 10-80

Transkript

1 Topas Vatten avloppsreningsverk Installationsanvisning Topas Plus Kontaktinformation Topas Vatten Huvudkontor Tel: E-post: info@topasvatten.se Webb: Service Bengt Bengtsson Tel: Telefontid: Mån-fred E-post: service@topasvatten.se Skärgårdsservice Sven Larsson Tel: E-post: sven@topasvatten.se Region Syd Mikael Carlson Tel: E-post: mikael.carlson@topasvatten.se Region Nordost Jonas Bengtsson Tel: E-post: jonas@topasvatten.se Region Öst Pär Sunesson Tel: E-post: par@topasvatten.se Region Väst Tomas Järhög Tel: E-post: tomas@topasvatten.se 1

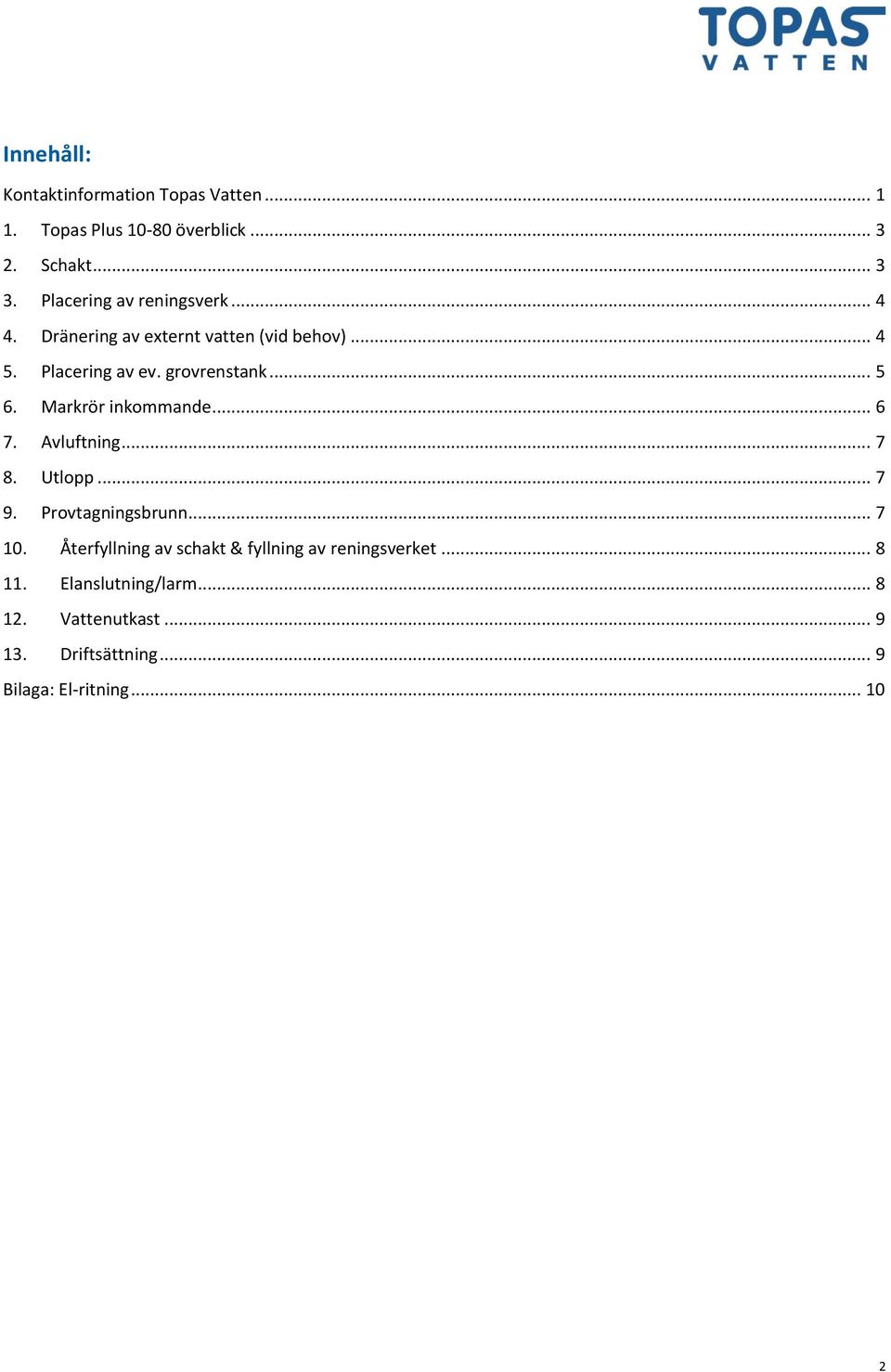

2 Innehåll: Kontaktinformation Topas Vatten Topas Plus överblick Schakt Placering av reningsverk Dränering av externt vatten (vid behov) Placering av ev. grovrenstank Markrör inkommande Avluftning Utlopp Provtagningsbrunn Återfyllning av schakt & fyllning av reningsverket Elanslutning/larm Vattenutkast Driftsättning... 9 Bilaga: El-ritning

3 1. Topas Plus överblick Med Topas Plus medföljer: - Mapp med dokumentation - Stos för inlopp Figur 1: Grundplan för TOPAS Plus 10 A Utjämningstank B Processtank C Slamtank D Utrymme för styrning och kompressor E Sandfilter 1 Trycksensorn i utjämningstank och processtank 2 Råvattenpump 3 Dekanter för utpumpning av renat vatten 4 Operatörspanel 5 Utlopp och eventuellt bräddavlopp 6 Kem-påfyllning 2. Schakt Topas Botten där reningsverket placeras ska vara i våg och bestå av hårt packad 0-18 sand. Vid dåliga markförhållanden samt större reningsverk krävs betongplatta. Topas Betongplattan består av dubbla armeringsmattor 150/150/8 med K-40 grovbetong. 3

4 3. Placering av reningsverk Reningsverket placeras på sandbädden/betongen med hjälp av stroppar fästa i reningsverkets lyftöglor. Använd tillräckligt långa stroppar så att reningsverket inte tar skada vid lyft. Reningsverket måste grävas ner minst 1m. Observera att reningsverket skall vara tomt på vatten när det placeras i gropen. 4. Dränering av externt vatten (vid behov) Vid installationer där det råder risk för höga grundvattennivåer skall dräneringsrör med inspektions/pumpbrunn användas (på samma sätt som runt en villagrund). Maximal grundvattennivå ca 0,8m. 4

5 5. Placering av ev. grovrenstank Grovrenstanken placeras så att det blir självfall från reningsverkets slamretur till grovrenstankens inkommande anslutning. Grovrenstanken förankras med hjälp av jordankare. Alternativ 1. För Topas Grovenstank 3m 3 8m 3. Alternativ 2. För Topas Grovenstank 3m 3 8m 3. Alternativ 3. För Topas Grovrenstank 2m 3. 5

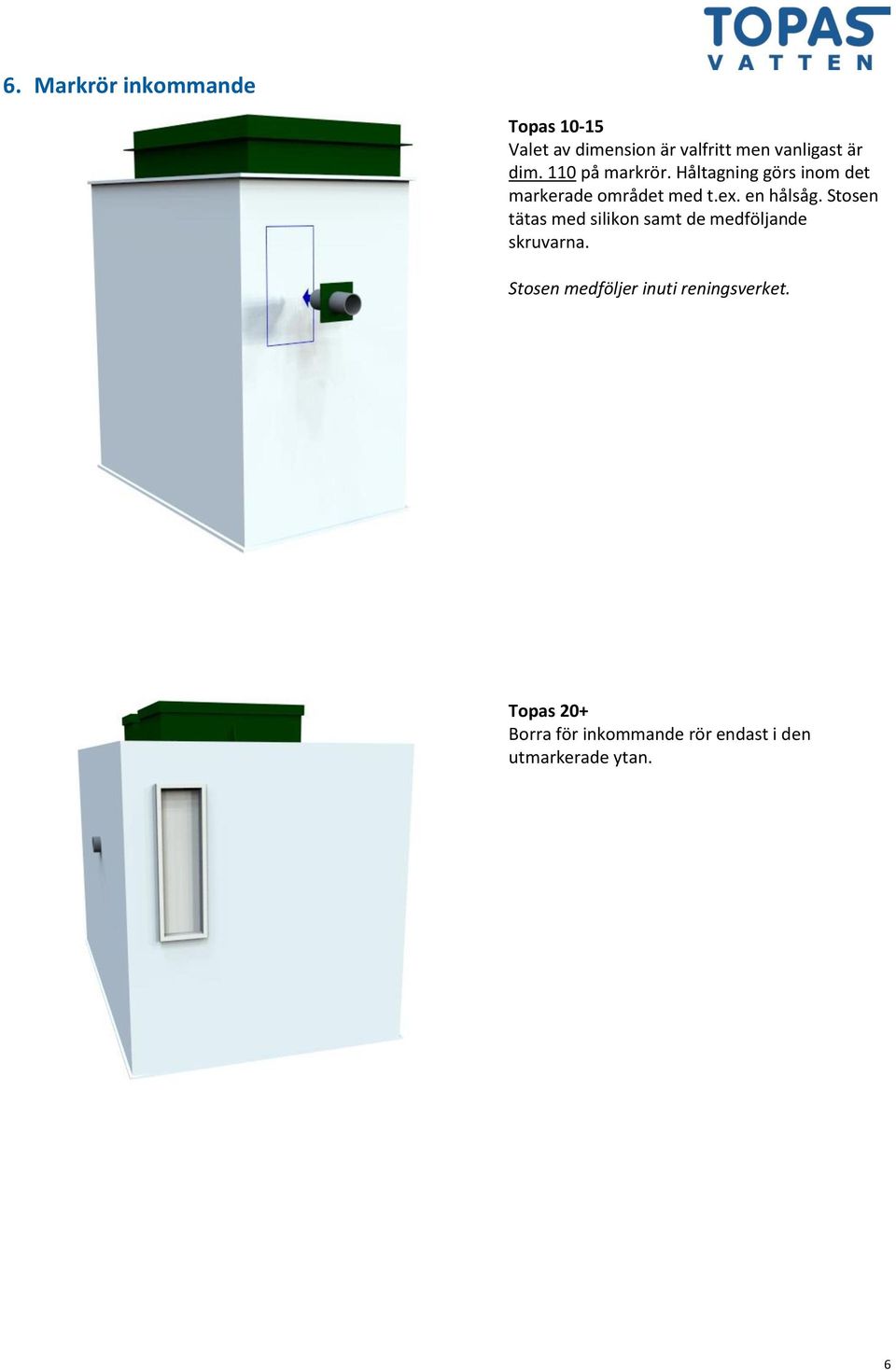

6 6. Markrör inkommande Topas Valet av dimension är valfritt men vanligast är dim. 110 på markrör. Håltagning görs inom det markerade området med t.ex. en hålsåg. Stosen tätas med silikon samt de medföljande skruvarna. Stosen medföljer inuti reningsverket. Topas 20+ Borra för inkommande rör endast i den utmarkerade ytan. 6

7 7. Avluftning Reningsverket skall avluftas på lämpligt sätt. Avluftningen från reningsverket och (i förekommande fall) grovrenstank bör ske via rör över taknocken. 8. Utlopp Utloppet kan ledas till efterpolering i form av markbädd, infiltrationsbädd alternativt singelbädd som är isolerad från frost ovan jord. 9. Provtagningsbrunn Vattenprov tas enklast direkt i reningsverket. Alternativt så kan man placera en provtagningsbrunn efter reningsverkets utlopp. 7

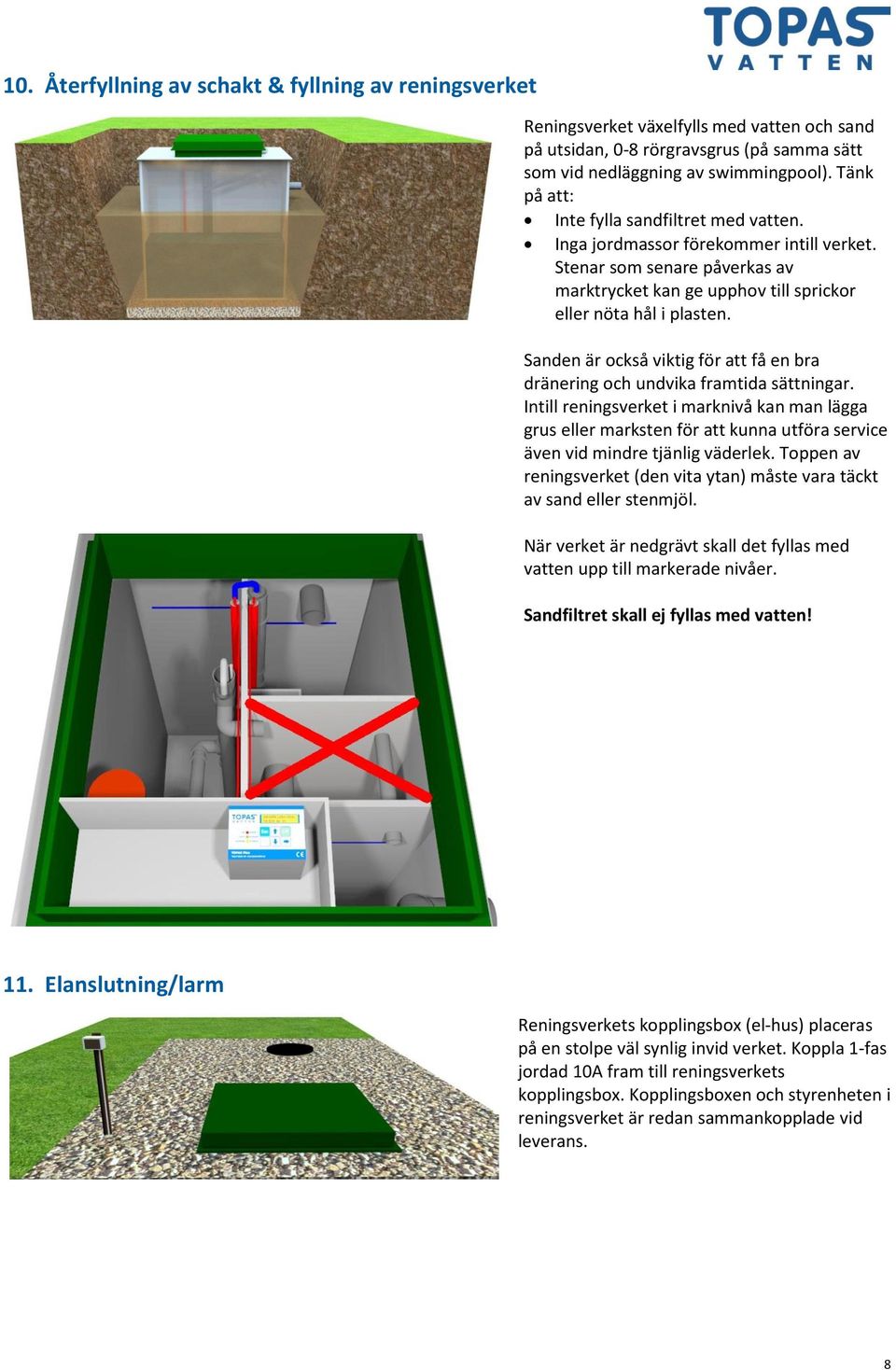

8 10. Återfyllning av schakt & fyllning av reningsverket Reningsverket växelfylls med vatten och sand på utsidan, 0-8 rörgravsgrus (på samma sätt som vid nedläggning av swimmingpool). Tänk på att: Inte fylla sandfiltret med vatten. Inga jordmassor förekommer intill verket. Stenar som senare påverkas av marktrycket kan ge upphov till sprickor eller nöta hål i plasten. Sanden är också viktig för att få en bra dränering och undvika framtida sättningar. Intill reningsverket i marknivå kan man lägga grus eller marksten för att kunna utföra service även vid mindre tjänlig väderlek. Toppen av reningsverket (den vita ytan) måste vara täckt av sand eller stenmjöl. När verket är nedgrävt skall det fyllas med vatten upp till markerade nivåer. Sandfiltret skall ej fyllas med vatten! 11. Elanslutning/larm Reningsverkets kopplingsbox (el-hus) placeras på en stolpe väl synlig invid verket. Koppla 1-fas jordad 10A fram till reningsverkets kopplingsbox. Kopplingsboxen och styrenheten i reningsverket är redan sammankopplade vid leverans. 8

9 12. Vattenutkast Ett framdraget vattenutkast/vattenslang underlättar både för fastighetsägaren och servicepersonal vid tillsyn och service för att kunna spola av reningsverket. Vattenutkastet bör vara beläget maximalt 20m från reningsverket. 13. Driftsättning När serviceavtalet är påskrivet och mottaget av Topas Vatten, kontakta din närmaste serviceregion för driftsättning. Kontaktinformation finns på framsidan. 9

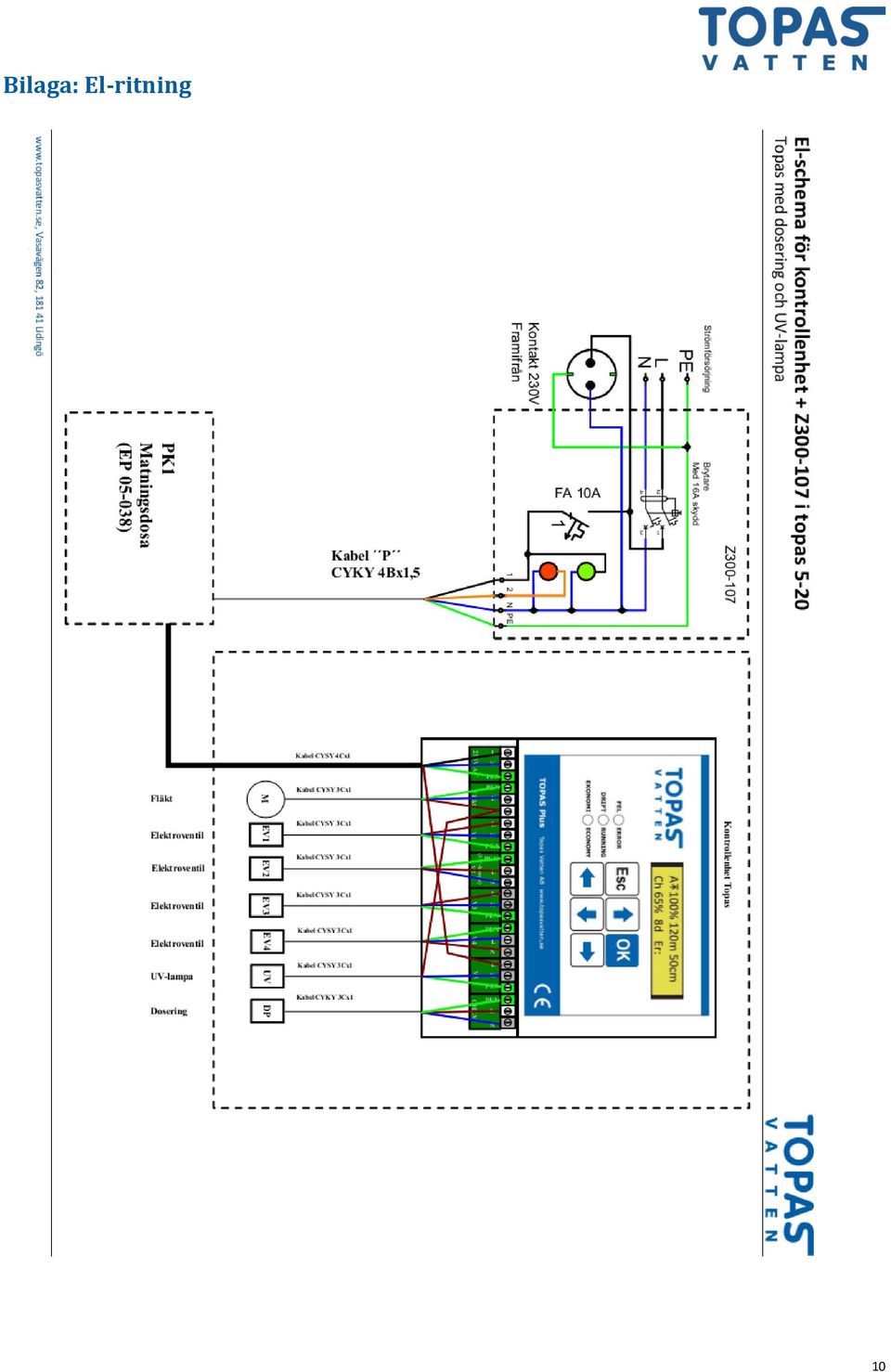

10 Bilaga: El-ritning 10
