1 TORKTUMLARE T 6140 K

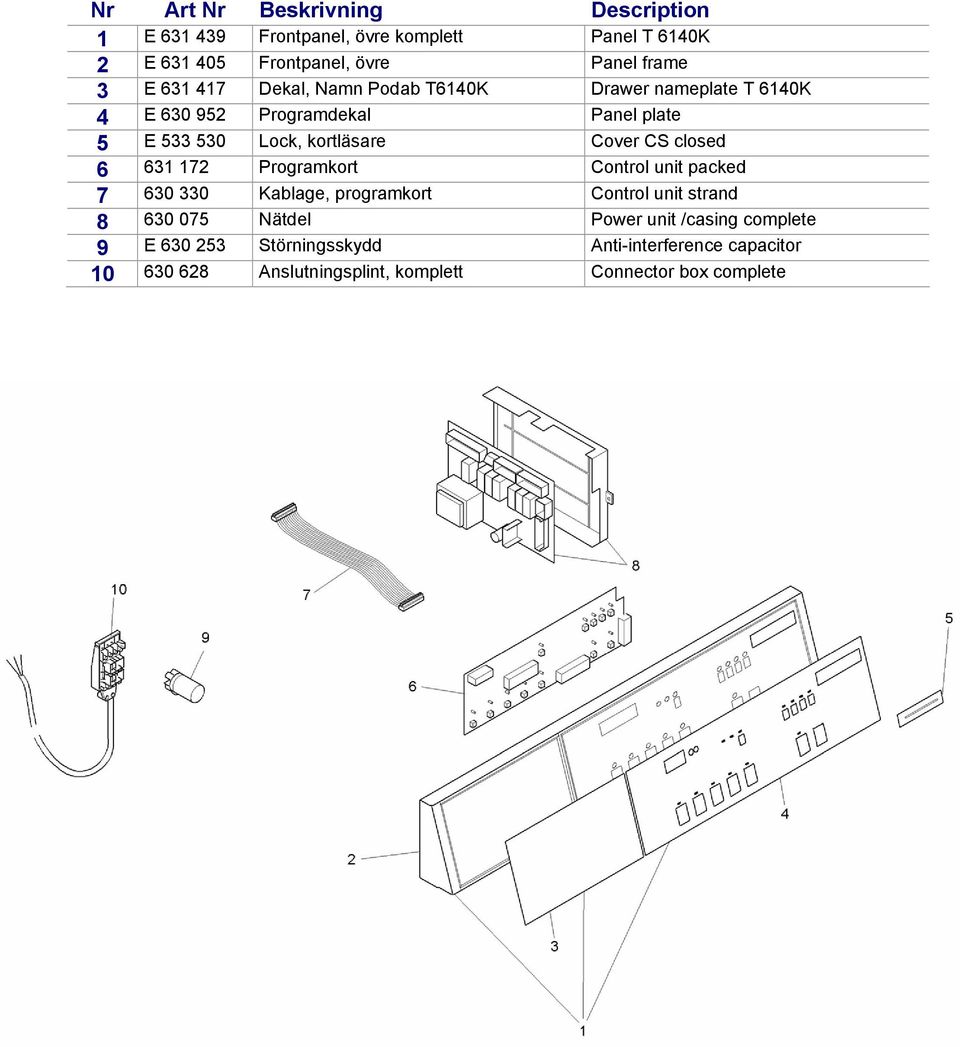

2 1 E Frontpanel, övre komplett Panel T 6140K 2 E Frontpanel, övre Panel frame 3 E Dekal, Namn Podab T6140K Drawer nameplate T 6140K 4 E Programdekal Panel plate 5 E Lock, kortläsare Cover CS closed Programkort Control unit packed Kablage, programkort Control unit strand Nätdel Power unit /casing complete 9 E Störningsskydd Anti-interference capacitor Anslutningsplint, komplett Connector box complete

172 Programkort Control unit packed 7 630 330 Kablage, programkort Control unit strand 8 630 075 Nätdel Power unit /casing

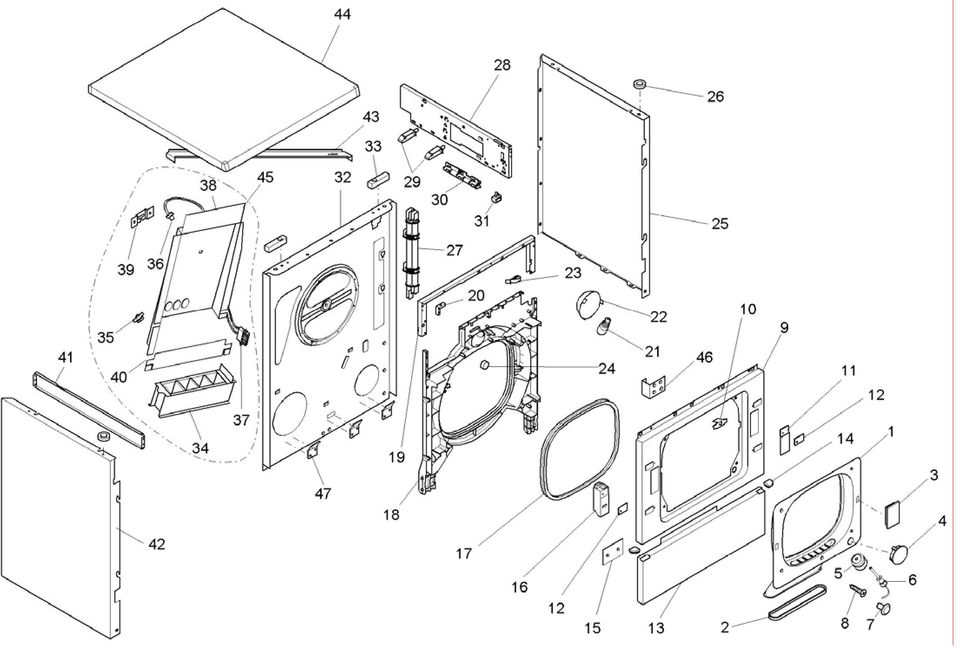

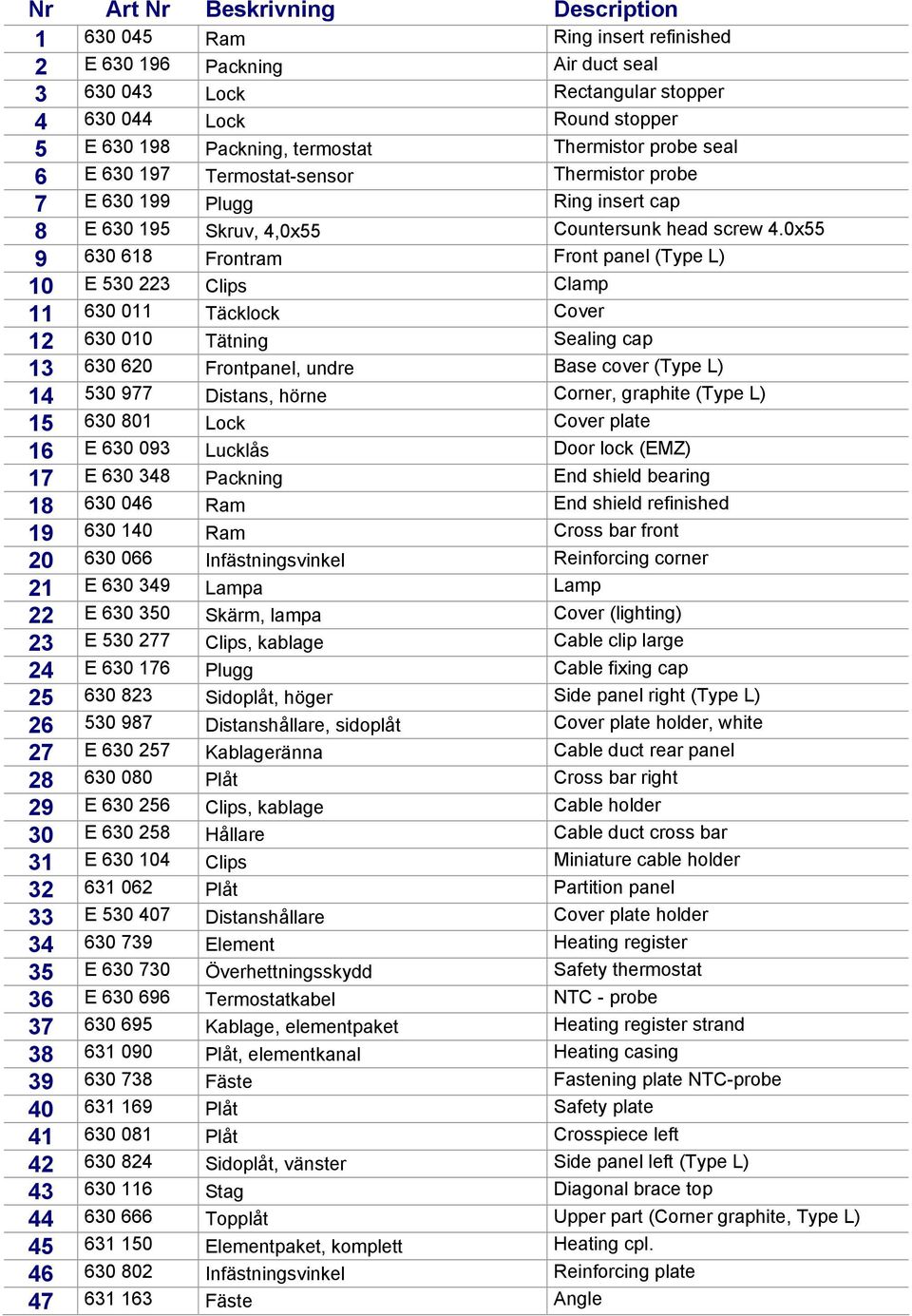

3 Ram Ring insert refinished 2 E Packning Air duct seal Lock Rectangular stopper Lock Round stopper 5 E Packning, termostat Thermistor probe seal 6 E Termostat-sensor Thermistor probe 7 E Plugg Ring insert cap 8 E Skruv, 4,0x55 Countersunk head screw 4.0x Frontram Front panel (Type L) 10 E Clips Clamp Täcklock Cover Tätning Sealing cap Frontpanel, undre Base cover (Type L) Distans, hörne Corner, graphite (Type L) Lock Cover plate 16 E Lucklås Door lock (EMZ) 17 E Packning End shield bearing Ram End shield refinished Ram Cross bar front Infästningsvinkel Reinforcing corner 21 E Lampa Lamp 22 E Skärm, lampa Cover (lighting) 23 E Clips, kablage Cable clip large 24 E Plugg Cable fixing cap Sidoplåt, höger Side panel right (Type L) Distanshållare, sidoplåt Cover plate holder, white 27 E Kablageränna Cable duct rear panel Plåt Cross bar right 29 E Clips, kablage Cable holder 30 E Hållare Cable duct cross bar 31 E Clips Miniature cable holder Plåt Partition panel 33 E Distanshållare Cover plate holder Element Heating register 35 E Överhettningsskydd Safety thermostat 36 E Termostatkabel NTC - probe Kablage, elementpaket Heating register strand Plåt, elementkanal Heating casing Fäste Fastening plate NTC-probe Plåt Safety plate Plåt Crosspiece left Sidoplåt, vänster Side panel left (Type L) Stag Diagonal brace top Topplåt Upper part (Corner graphite, Type L) Elementpaket, komplett Heating cpl Infästningsvinkel Reinforcing plate Fäste Angle

0x55 9 630 618 Frontram Front panel (Type L) 10 E 530 223 Clips Clamp 11 630 011 Täcklock Cover 12 630 010 Tätning Sealing cap 13 630 620 Frontpanel, undre Base cover (Type L) 14 530 977 Distans,

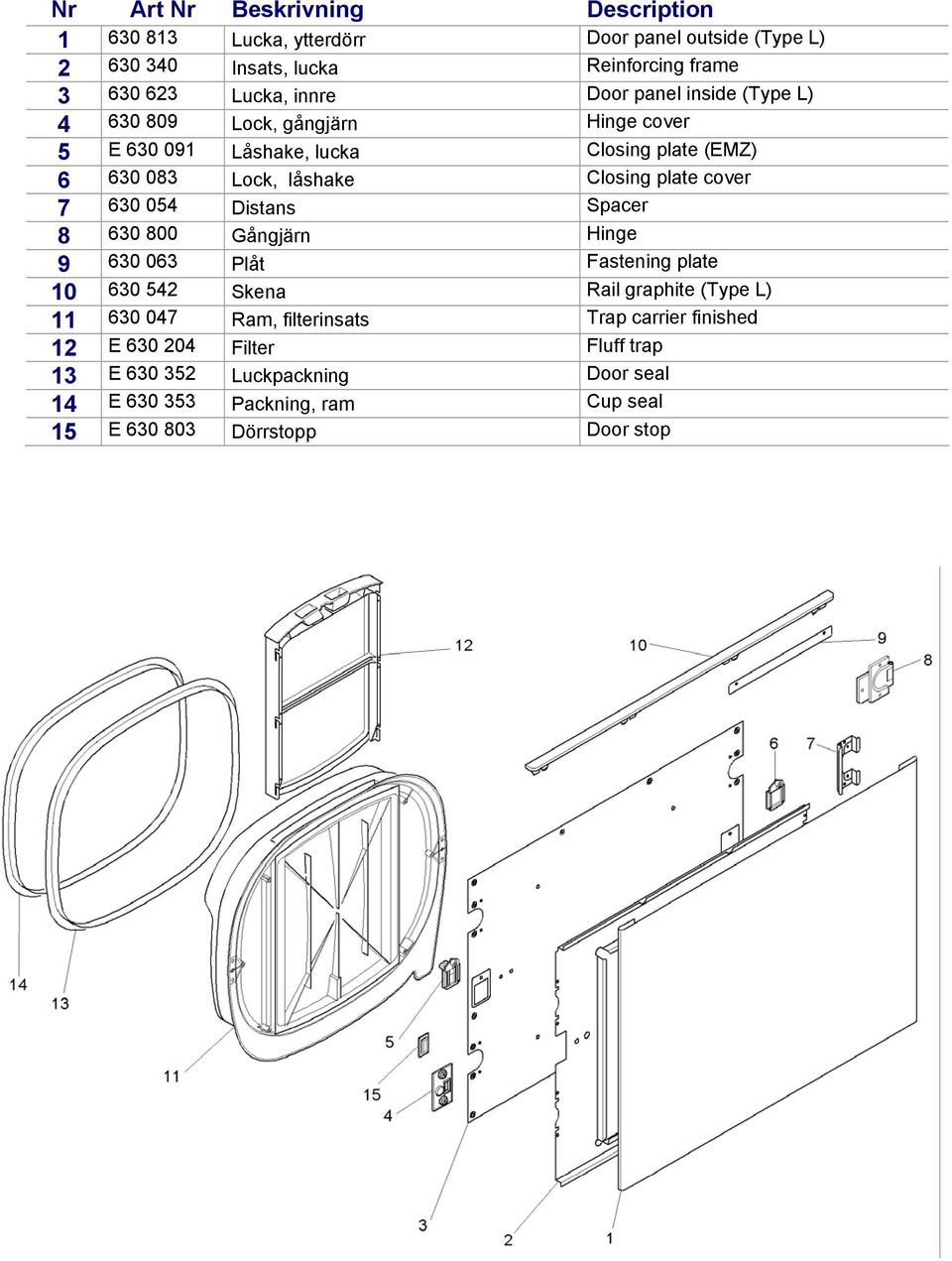

5 Lucka, ytterdörr Door panel outside (Type L) Insats, lucka Reinforcing frame Lucka, innre Door panel inside (Type L) Lock, gångjärn Hinge cover 5 E Låshake, lucka Closing plate (EMZ) Lock, låshake Closing plate cover Distans Spacer Gångjärn Hinge Plåt Fastening plate Skena Rail graphite (Type L) Ram, filterinsats Trap carrier finished 12 E Filter Fluff trap 13 E Luckpackning Door seal 14 E Packning, ram Cup seal 15 E Dörrstopp Door stop

Distans Spacer 8 630 800 Gångjärn Hinge 9 630 063 Plåt Fastening plate 10 630 542 Skena Rail graphite (Type L) 11 630 047 Ram, filterinsats Trap

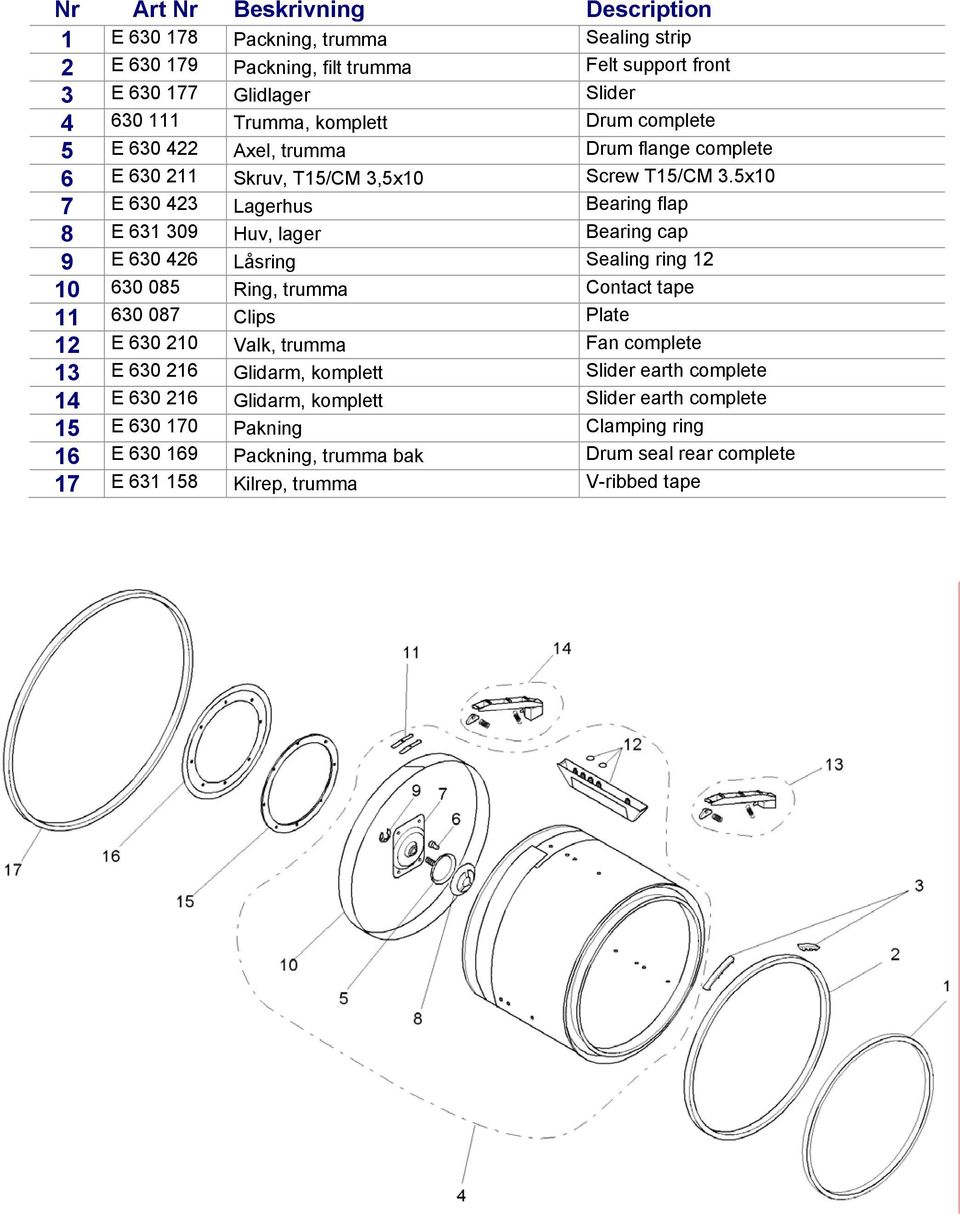

6 1 E Packning, trumma Sealing strip 2 E Packning, filt trumma Felt support front 3 E Glidlager Slider Trumma, komplett Drum complete 5 E Axel, trumma Drum flange complete 6 E Skruv, T15/CM 3,5x10 Screw T15/CM 3.5x10 7 E Lagerhus Bearing flap 8 E Huv, lager Bearing cap 9 E Låsring Sealing ring Ring, trumma Contact tape Clips Plate 12 E Valk, trumma Fan complete 13 E Glidarm, komplett Slider earth complete 14 E Glidarm, komplett Slider earth complete 15 E Pakning Clamping ring 16 E Packning, trumma bak Drum seal rear complete 17 E Kilrep, trumma V-ribbed tape

5x10 7 E 630 423 Lagerhus Bearing flap 8 E 631 309 Huv, lager Bearing cap 9 E 630 426 Låsring Sealing ring 12 10 630 085 Ring, trumma Contact tape 11 630 087 Clips Plate 12 E

7 Ram, bottenplatta Base housing complete Luftkanal Elbow channel Tätning Round cord ø Fläktkåpa Fan housing Lock, fläktkåpa Fan support List Round cord ø Fläktmotor Radial fan 8 E Kondensator Motor capacitor 11 F Rör, utblås Exhaust air channel condenser Clips Catch hook 11 E Fot Machine foot Infästningsvinkel Support angle 13 E Kantskydd Edge protection 14 E Kondensator Motor capacitor 4 F 15 E Kondensator Motor capacitor 1 F Fläktmotor Radial fan cooling air Fläktkåpa Fan casing Låsring Locking ring A Axel Whip-wheel Skyddsplåt Support plate Motor, trumma Motor service Plåt, motorfäste Plate for drive support Motorvagga Drive support 24 E Fjäder, 98mm Tension spring 98mm

Machine foot 12 631 168 Infästningsvinkel Support angle 13 E 530 447 Kantskydd Edge protection 14 E 631 177 Kondensator Motor capacitor 4 F 15 E 631 176 Kondensator Motor capacitor 1 F 16 631 092

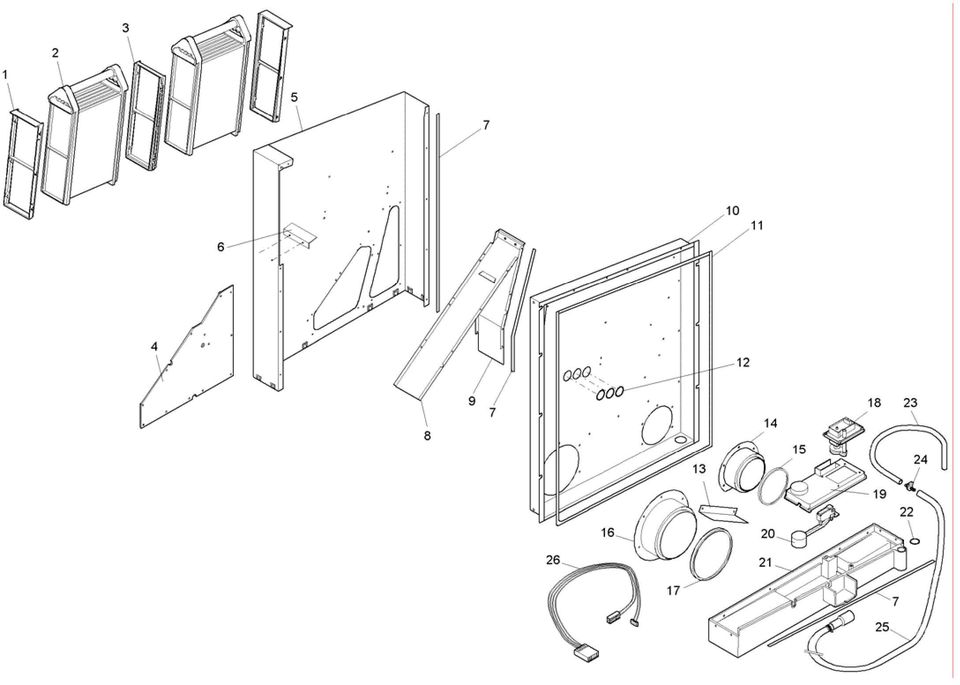

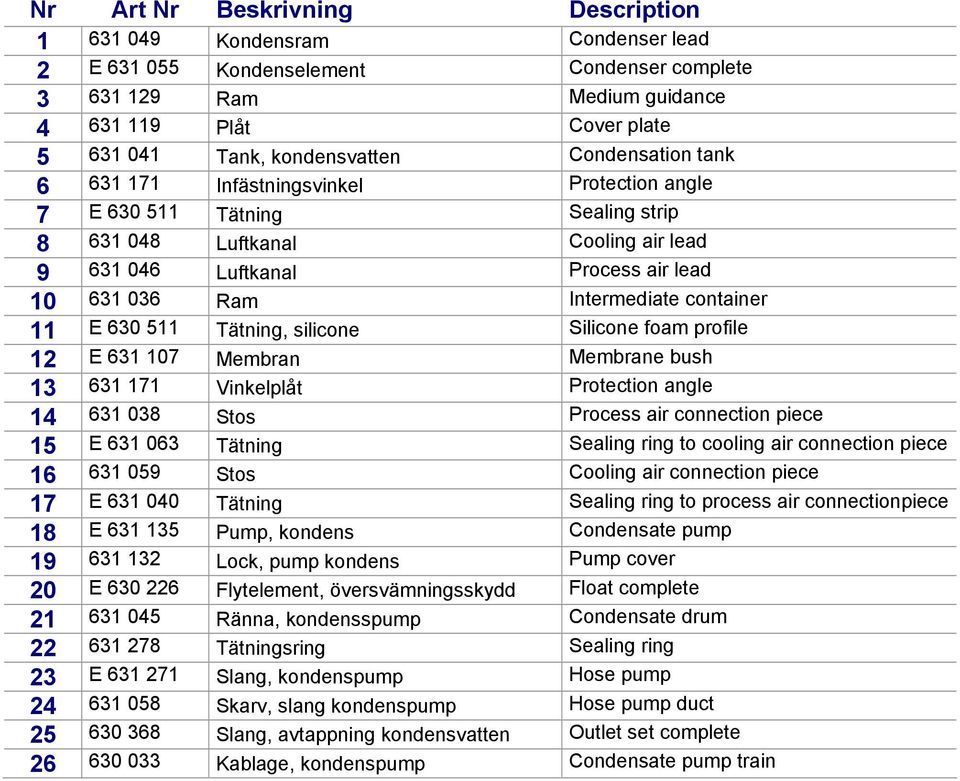

8 Kondensram Condenser lead 2 E Kondenselement Condenser complete Ram Medium guidance Plåt Cover plate Tank, kondensvatten Condensation tank Infästningsvinkel Protection angle 7 E Tätning Sealing strip Luftkanal Cooling air lead Luftkanal Process air lead Ram Intermediate container 11 E Tätning, silicone Silicone foam profile 12 E Membran Membrane bush Vinkelplåt Protection angle Stos Process air connection piece 15 E Tätning Sealing ring to cooling air connection piece Stos Cooling air connection piece 17 E Tätning Sealing ring to process air connectionpiece 18 E Pump, kondens Condensate pump Lock, pump kondens Pump cover 20 E Flytelement, översvämningsskydd Float complete Ränna, kondensspump Condensate drum Tätningsring Sealing ring 23 E Slang, kondenspump Hose pump Skarv, slang kondenspump Hose pump duct Slang, avtappning kondensvatten Outlet set complete Kablage, kondenspump Condensate pump train

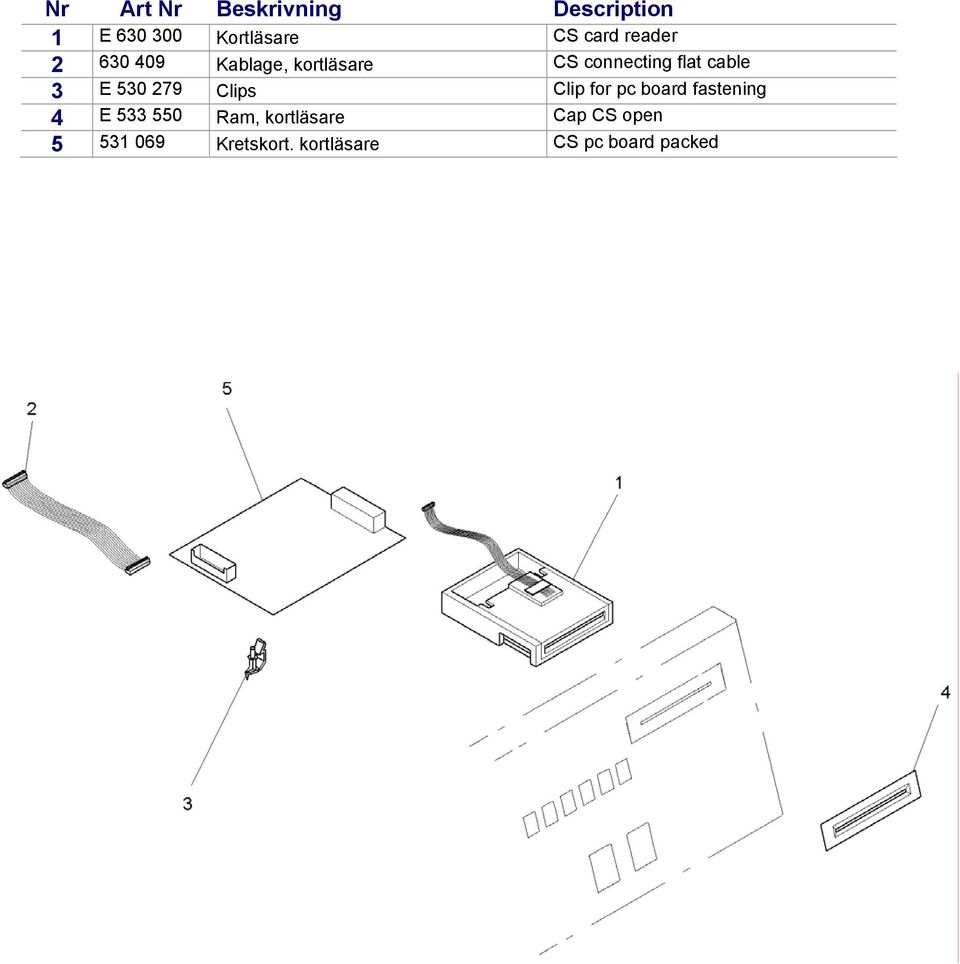

10 1 E Kortläsare CS card reader Kablage, kortläsare CS connecting flat cable 3 E Clips Clip for pc board fastening 4 E Ram, kortläsare Cap CS open Kretskort. kortläsare CS pc board packed

Clip for pc board fastening 4 E 533 550 Ram, kortläsare

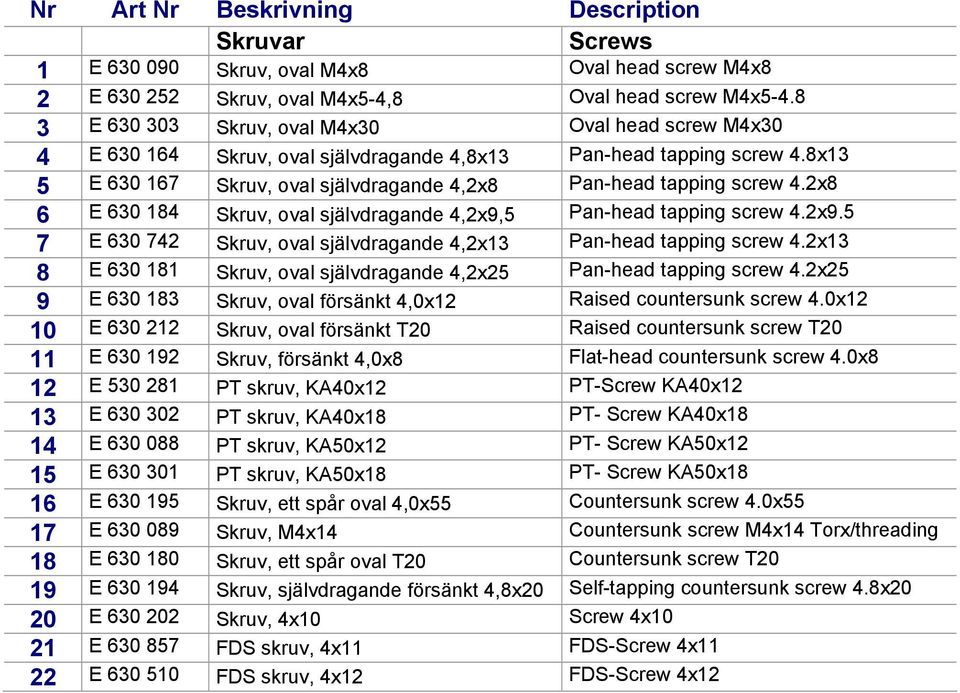

11 Skruvar Screws 1 E Skruv, oval M4x8 Oval head screw M4x8 2 E Skruv, oval M4x5-4,8 Oval head screw M4x E Skruv, oval M4x30 Oval head screw M4x30 4 E Skruv, oval självdragande 4,8x13 Pan-head tapping screw 4.8x13 5 E Skruv, oval självdragande 4,2x8 Pan-head tapping screw 4.2x8 6 E Skruv, oval självdragande 4,2x9,5 Pan-head tapping screw 4.2x9.5 7 E Skruv, oval självdragande 4,2x13 Pan-head tapping screw 4.2x13 8 E Skruv, oval självdragande 4,2x25 Pan-head tapping screw 4.2x25 9 E Skruv, oval försänkt 4,0x12 Raised countersunk screw 4.0x12 10 E Skruv, oval försänkt T20 Raised countersunk screw T20 11 E Skruv, försänkt 4,0x8 Flat-head countersunk screw 4.0x8 12 E PT skruv, KA40x12 PT-Screw KA40x12 13 E PT skruv, KA40x18 PT- Screw KA40x18 14 E PT skruv, KA50x12 PT- Screw KA50x12 15 E PT skruv, KA50x18 PT- Screw KA50x18 16 E Skruv, ett spår oval 4,0x55 Countersunk screw 4.0x55 17 E Skruv, M4x14 Countersunk screw M4x14 Torx/threading 18 E Skruv, ett spår oval T20 Countersunk screw T20 19 E Skruv, självdragande försänkt 4,8x20 Self-tapping countersunk screw 4.8x20 20 E Skruv, 4x10 Screw 4x10 21 E FDS skruv, 4x11 FDS-Screw 4x11 22 E FDS skruv, 4x12 FDS-Screw 4x12

2x8 6 E 630 184 Skruv, oval självdragande 4,2x9,5 Pan-head tapping screw 4.2x9.5 7 E 630 742 Skruv, oval självdragande 4,2x13 Pan-head tapping screw 4.

12 AB PODAB Ekonomivägen 9, SE ASKIM, SWEDEN Phone , fax Org nr
