Spare Parts Catalogue Reservdelskatalog. T3300S/T3300LE Tumble dryer Torktumlare

Transkript

1 Spare Parts Catalogue Reservdelskatalog T3300S/T3300LE Tumble dryer Torktumlare DOC. NO EDITION

2

3 List of issues Group Grupp T3300S,TD3030 Illustration Page Table of contents Control housing Control panel, manual + with coin Control panel, central control + Single System Door complete Drum housing Drum, compl Socket/ Strainer housing Motor alternative Fan unit Connection unit, gas Heater unit, gas Heating control + cover Control unit Pipe system Conrol panel, manual + Single System Control housing Door complete Drum housing Drum with moisture sensor Motor alternative Fan unit Connection unit Heat pump, assembly Heat pump unit Pipe system Heating control + cover - Canada Heater unit, el Connection unit, el Coin meter, complete Repair kit. Beam with drum shaft.

4

5 Group Grupp Page Sida 5 T3300S,TD3030 Table of contents Innehållsförteckning Page/Sida Control housing Kontrollhus 7 Control housing Kontrollhus 9 Control panel, manual + with coin Manöverpanel, manuel + mynt 11 *Coin meter, complete Myntmätare,komplett 15 Control panel, central control + Single System Manöverpanel, centalstyrd + Single System 19 Conrol panel, manual + Single System Manöverpanel, manuel + Single System 21 Door complete Lucka komplett 25 Door complete Lucka komplett 27 Drum housing Trumlarhus 29 Drum housing Trumlarhus 31 Repair kit. Beam with drum shaft. Reparationssata. Balk med trumaaxel. 33 Drum, compl. Trumma kompl. 35 Drum with moisture sensor Trumma med fuktighetsgivare 37 Socket/ Strainer housing Sockel/ Silhus 39 Motor alternative Motoralternativ 41 Motor alternative Motoralternativ 43 Fan unit Fläktenhet 45 Fan unit Fläktenhet 47 Connection unit, el Anslutningsenhet, el 49 Connection unit, gas Anslutningsenhet, gas 51 Connection unit Anslutningsenhet 53 Heater unit, el Uppvärmningsenhet, el 55 Heater unit, gas Uppvärmningsenhet, gas 59 Pipe system Rörsystem 61 Pipe system Rörsystem 63 Heating control + cover Värmekontrolenhet + avskärmning 65 Heating control + cover - Canada Värmekontrolenhet + avskärmning - Canada 67 Control unit Automatenhet 69 Heat pump, assembly Värmepump, samling 71 Heat pump unit Värmepumpenhet 73

6

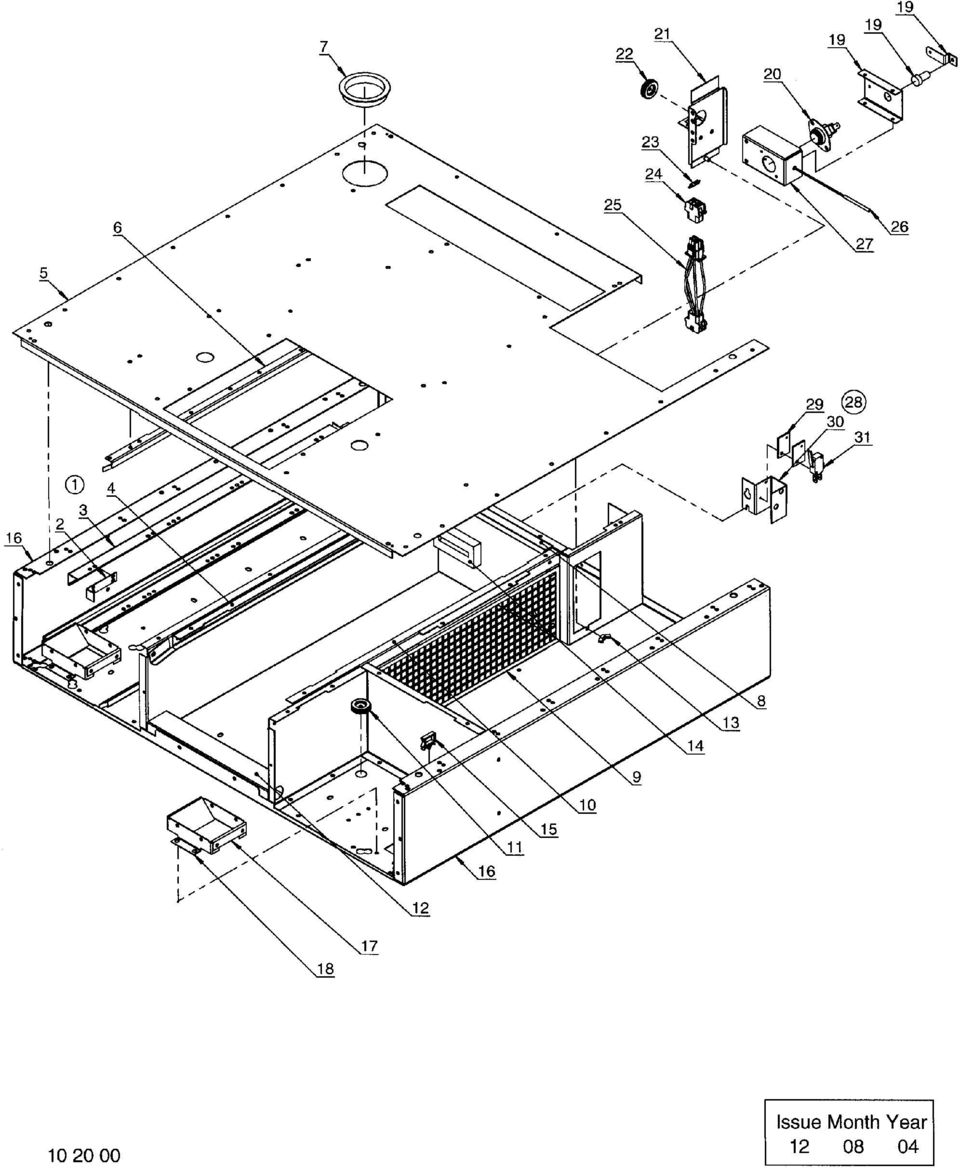

7 Group Grupp Page Sida 7 T3300S,TD3030 Control housing Kontrollhus Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Illustration Issue Utgåva Month Månad Year År / Notes Anmärkning Control housing/ Strainer Kontrollhus/ Silhus 3 housing Locking plate Låsbleck Rail Skena Rail Skena 3 Left Top panel Topplåt Rail Skena 3 Upper Cable gland Kabelgenomföring 3 Ø Rail Skena 3 Hindmost Filter Filter Rail Skena 3 Right Rubber membrane Gummimembran Cable retainer Ledningshållare Nut Mutter Seal Tätning Cable retainer Kabelhållare Side plate Sideplåt 3 White Side plate Sideplåt 3 Grey Side plate Sideplåt 3 Stainless Side plate Sideplåt 3 Galvanised Side plate Sideplåt End plate Ändplatta Bracket Hållare 3 Complete Thermostat Termostat 1,2 90 C Bracket Konsol / Bracket Konsol / Rubber membrane Gummimembran Cable set with thermistor and Ledningssats med termistor 1, / resistor och motstånd Resistor Motstånd 1,2 Complete / Cable set Ledningssats 1,2 Complete / Thermistor element Termistorelement 1,2 Complete Bracket Hållare / Bracket Hållare / Microswitch Mikrobrytare 1,2 Complete Insulation Isolering Bracket Hållare Microswitch Mikrobrytare 1,2

8

9 Group Grupp Page Sida 9 T3300LE Control housing Kontrollhus Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Control housing Kontrollhus 3 Complete Locking plate Låsbleck Rail Skena Rail Skena 3 Left Top panel Topplåt Rail Skena 3 Upper Plug Plugg 3 Ø63, Rail Skena 3 Hindmost Filter Filter Rail Skena 3 Right Rubber membrane Gummimembran Cable retainer Ledningshållare Seal Tätning Cable retainer Kabelhållare Side plate Sideplåt 3 White Side plate Sideplåt 3 Grey Beam Balk 3 Grey Beam Balk 3 White Cross beam Tvärbalk Angle Vinkel Front panel Frontpanel 3 White Front panel Frontpanel 3 Green Front panel Frontpanel 3 Yellow Sign Skylt 3 Danish Filter Bracket Hållare 3 Complete Nut Mutter Rubber membrane Gummimembran Cable set with thermistor and Ledningssats med termistor 1, / /3591- resistor och motstånd Resistor Motstånd 1,2 Complete / Cable set Ledningssats 1,2 Complete / Thermistor element Termistorelement 1, Microswitch Mikrobrytare 1,2 Complete Insulation Isolering Microswitch Mikrobrytare 1,2

10

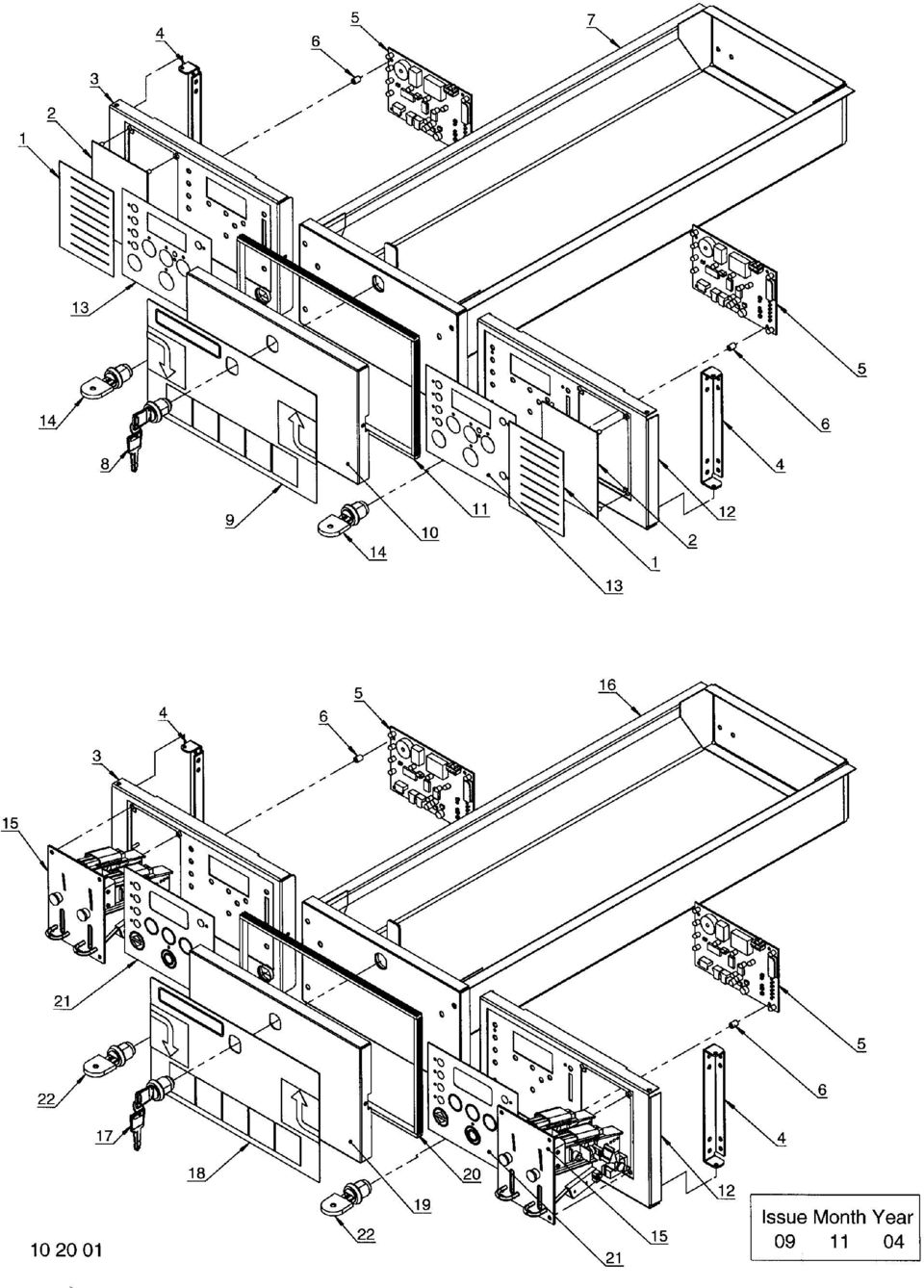

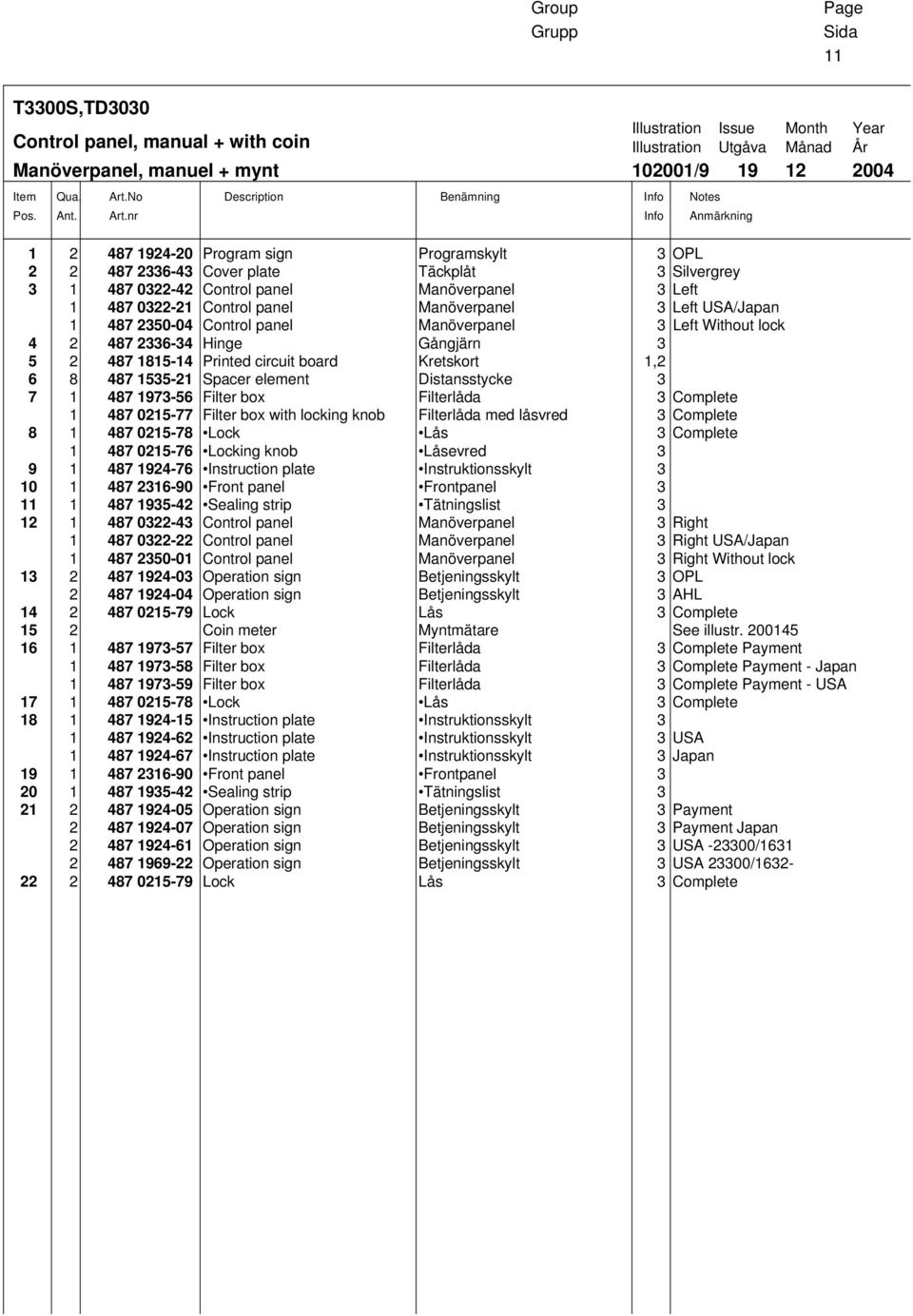

11 Group Grupp Page Sida 11 T3300S,TD3030 Control panel, manual + with coin Manöverpanel, manuel + mynt Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Program sign Programskylt 3 OPL Cover plate Täckplåt 3 Silvergrey Control panel Manöverpanel 3 Left Control panel Manöverpanel 3 Left USA/Japan Control panel Manöverpanel 3 Left Without lock Hinge Gångjärn Printed circuit board Kretskort 1, Spacer element Distansstycke Filter box Filterlåda 3 Complete Filter box with locking knob Filterlåda med låsvred 3 Complete Lock Lås 3 Complete Locking knob Låsevred Instruction plate Instruktionsskylt Front panel Frontpanel Sealing strip Tätningslist Control panel Manöverpanel 3 Right Control panel Manöverpanel 3 Right USA/Japan Control panel Manöverpanel 3 Right Without lock Operation sign Betjeningsskylt 3 OPL Operation sign Betjeningsskylt 3 AHL Lock Lås 3 Complete 15 2 Coin meter Myntmätare See illustr Filter box Filterlåda 3 Complete Payment Filter box Filterlåda 3 Complete Payment - Japan Filter box Filterlåda 3 Complete Payment - USA Lock Lås 3 Complete Instruction plate Instruktionsskylt Instruction plate Instruktionsskylt 3 USA Instruction plate Instruktionsskylt 3 Japan Front panel Frontpanel Sealing strip Tätningslist Operation sign Betjeningsskylt 3 Payment Operation sign Betjeningsskylt 3 Payment Japan Operation sign Betjeningsskylt 3 USA / Operation sign Betjeningsskylt 3 USA 23300/ Lock Lås 3 Complete

12

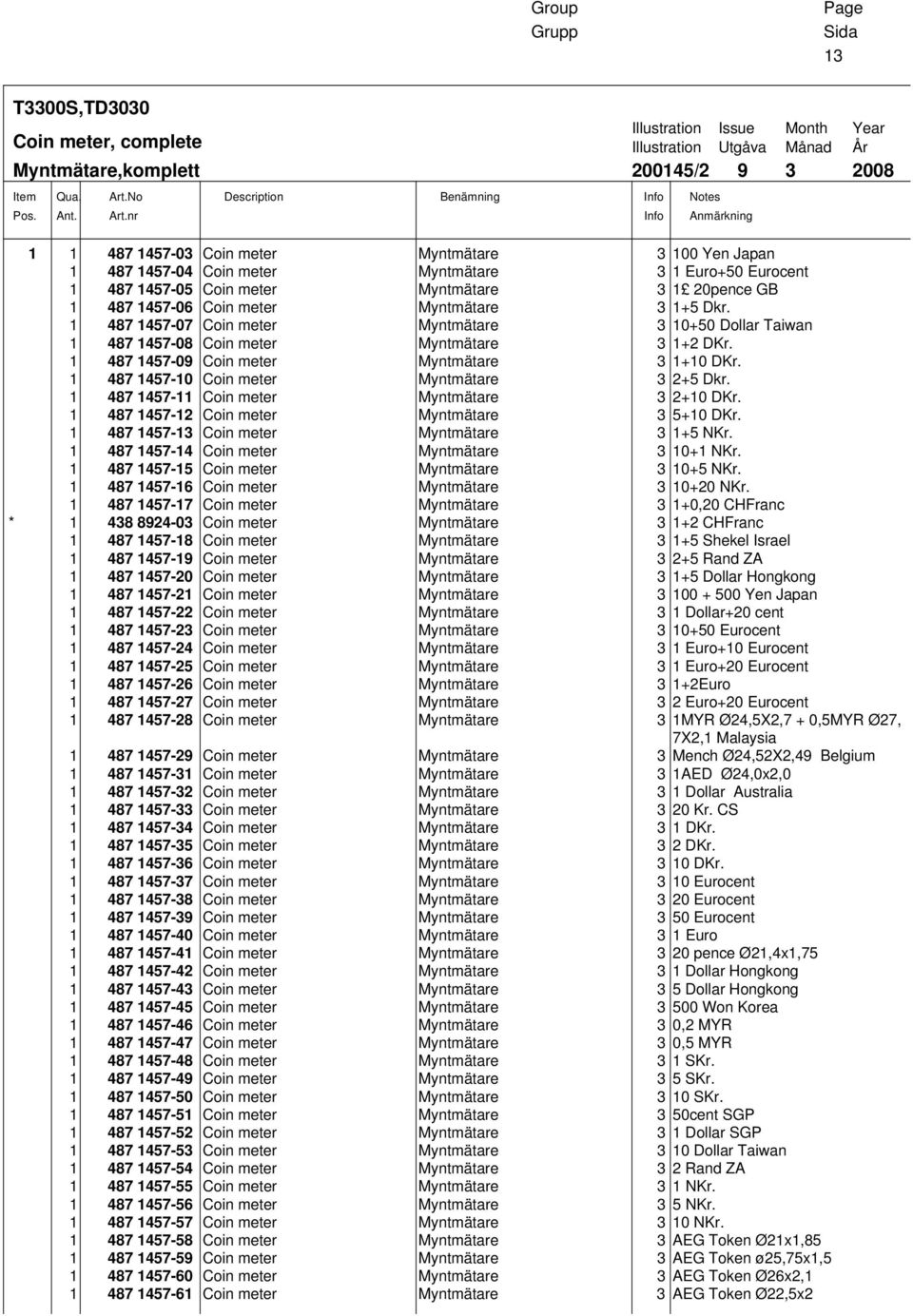

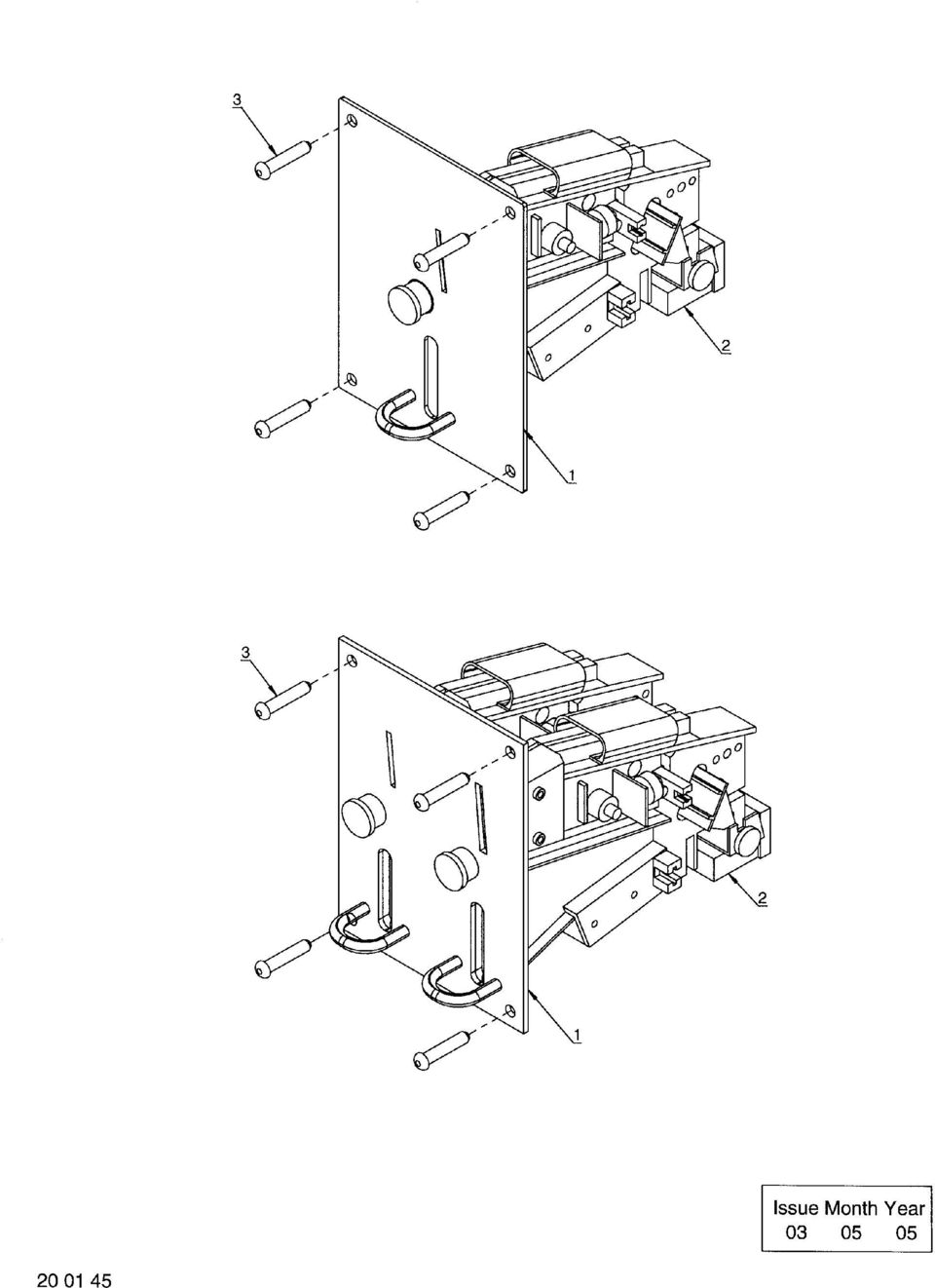

13 Group Grupp Page Sida 13 T3300S,TD3030 Coin meter, complete Myntmätare,komplett Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Coin meter Myntmätare Yen Japan Coin meter Myntmätare 3 1 Euro+50 Eurocent Coin meter Myntmätare pence GB Coin meter Myntmätare Dkr Coin meter Myntmätare Dollar Taiwan Coin meter Myntmätare DKr Coin meter Myntmätare DKr Coin meter Myntmätare Dkr Coin meter Myntmätare DKr Coin meter Myntmätare DKr Coin meter Myntmätare NKr Coin meter Myntmätare NKr Coin meter Myntmätare NKr Coin meter Myntmätare NKr Coin meter Myntmätare 3 1+0,20 CHFranc * Coin meter Myntmätare CHFranc Coin meter Myntmätare Shekel Israel Coin meter Myntmätare Rand ZA Coin meter Myntmätare Dollar Hongkong Coin meter Myntmätare Yen Japan Coin meter Myntmätare 3 1 Dollar+20 cent Coin meter Myntmätare Eurocent Coin meter Myntmätare 3 1 Euro+10 Eurocent Coin meter Myntmätare 3 1 Euro+20 Eurocent Coin meter Myntmätare 3 1+2Euro Coin meter Myntmätare 3 2 Euro+20 Eurocent Coin meter Myntmätare 3 1MYR Ø24,5X2,7 + 0,5MYR Ø27, 7X2,1 Malaysia Coin meter Myntmätare 3 Mench Ø24,52X2,49 Belgium Coin meter Myntmätare 3 1AED Ø24,0x2, Coin meter Myntmätare 3 1 Dollar Australia Coin meter Myntmätare 3 20 Kr. CS Coin meter Myntmätare 3 1 DKr Coin meter Myntmätare 3 2 DKr Coin meter Myntmätare 3 10 DKr Coin meter Myntmätare 3 10 Eurocent Coin meter Myntmätare 3 20 Eurocent Coin meter Myntmätare 3 50 Eurocent Coin meter Myntmätare 3 1 Euro Coin meter Myntmätare 3 20 pence Ø21,4x1, Coin meter Myntmätare 3 1 Dollar Hongkong Coin meter Myntmätare 3 5 Dollar Hongkong Coin meter Myntmätare Won Korea Coin meter Myntmätare 3 0,2 MYR Coin meter Myntmätare 3 0,5 MYR Coin meter Myntmätare 3 1 SKr Coin meter Myntmätare 3 5 SKr Coin meter Myntmätare 3 10 SKr Coin meter Myntmätare 3 50cent SGP Coin meter Myntmätare 3 1 Dollar SGP Coin meter Myntmätare 3 10 Dollar Taiwan Coin meter Myntmätare 3 2 Rand ZA Coin meter Myntmätare 3 1 NKr Coin meter Myntmätare 3 5 NKr Coin meter Myntmätare 3 10 NKr Coin meter Myntmätare 3 AEG Token Ø21x1, Coin meter Myntmätare 3 AEG Token ø25,75x1, Coin meter Myntmätare 3 AEG Token Ø26x2, Coin meter Myntmätare 3 AEG Token Ø22,5x2

14

15 Group Grupp Page Sida 15 T3300S,TD3030 Coin meter, complete Myntmätare,komplett Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Coin meter Myntmätare 3 Austromat Ø 21,6x1, Coin meter Myntmätare 3 Automatik Token Ø20x1,6 NL Coin meter Myntmätare 3 BHG gas - coin Coin meter Myntmätare 3 Token el-coin Coin meter Myntmätare 3 RM el-coin Coin meter Myntmätare 3 Elux Token Ø24,3x1, Coin meter Myntmätare 3 Finnish token Ø26,3x1, Coin meter Myntmätare 3 Coin Meter Ø22,3x1,5 Hongkong Coin meter Myntmätare 3 Micromatik Token Coin meter Myntmätare 3 Micromatik Token Coin meter Myntmätare 3 Miele Token Ø28,07x1, Coin meter Myntmätare 3 Miele Token Ø23,02x1, Coin meter Myntmätare 3 Nyborg Coin-operated * Coin meter Myntmätare 3 1 Token Müller Ø22,0x1,6 * Coin meter Myntmätare 3 Müller Token Ø25x Coin meter Myntmätare 3 NL FAM Ø28,42x Coin meter Myntmätare 3 NY1 Token Coin meter Myntmätare 3 NY2 Token Coin meter Myntmätare 3 NY3 Token Coin meter Myntmätare 3 NY 4 Token Ø27,3x1, Coin meter Myntmätare 3 SAB Token Coin meter Myntmätare 3 Sporrong Ø24,3x1, Coin meter Myntmätare 3 VØ 1 Token Coin meter Myntmätare 3 VØ 2 Token Coin meter Myntmätare 3 WA 1 Token Ø24,3x1, Coin meter Myntmätare 3 WA 2 Token Coin meter Myntmätare 3 WA 3 Token Ø190x1, Coin meter Myntmätare 3 WA 4 Token Coin meter Myntmätare 3 WA 5 Token Ø22,35x1, Coin meter Myntmätare 3 WA 6 Token Ø23,7x1, Coin meter Myntmätare 3 Wasch Center Token Ø23,5x1, Coin meter Myntmätare 3 1+0,5 Dollar New Zealand Coin meter Myntmätare 3 Token Ø32x2,0 322PL Sensor Sensor Sensor Sensor 3 Japan Screw Skruv 3 M4x15

16

17 Group Grupp Page Sida 17 T3300S,TD3030 Control panel, central control + Single System Manöverpanel, centalstyrd + Single System Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Cover plate Täckplåt 3 Silvergrey Assembly plate Monteringsplåt 3 Central control Assembly plate Monteringsplåt 3 Gateway Control panel Manöverpanel 3 Left Control panel Manöverpanel 3 Left USA/Japan Hinge Gångjärn Printed circuit board Kretskort 1, Spacer element Distansstycke Printed circuit board Kretskort 1, Filter box Filterlåda 3 Complete Payment Filter box Filterlåda 3 Complete USA/Japan Filter box Filterlåda 3 Complete USA Lock Lås 3 Complete Instruction plate Instruktionsskylt Instruction plate Instruktionsskylt 3 USA Instruction plate Instruktionsskylt 3 Japan Front panel Frontpanel Sealing strip Tätningslist Operation sign Betjeningsskylt 3 Payment Operation sign Betjeningsskylt 3 Payment Japan Operation sign Betjeningsskylt 3 USA / Operation sign Betjeningsskylt 3 USA 23300/ Lock Lås 3 Complete Control panel Manöverpanel 3 Right Control panel Manöverpanel 3 Right USA/Japan Single System Single System 3 Complete Swedish Right side Höger sida Single System Single System 3 Complete English Right side Höger sida Single System Single System 3 Complete German Right side Höger sida Single System Single System 3 Complete Danish Right side Höger sida Single System Single System 3 Complete Finnish Right side Höger sida Single System Single System 3 Complete Norwegian Right side Höger sida Single System Single System 3 Complete Swedish Left side Vanster sida Single System Single System 3 Complete English Left side Vanster sida Single System Single System 3 Complete German Left side Vanster sida Single System Single System 3 Complete Danish Left side Vanster sida Single System Single System 3 Complete Finnish Left side Vanster sida

18

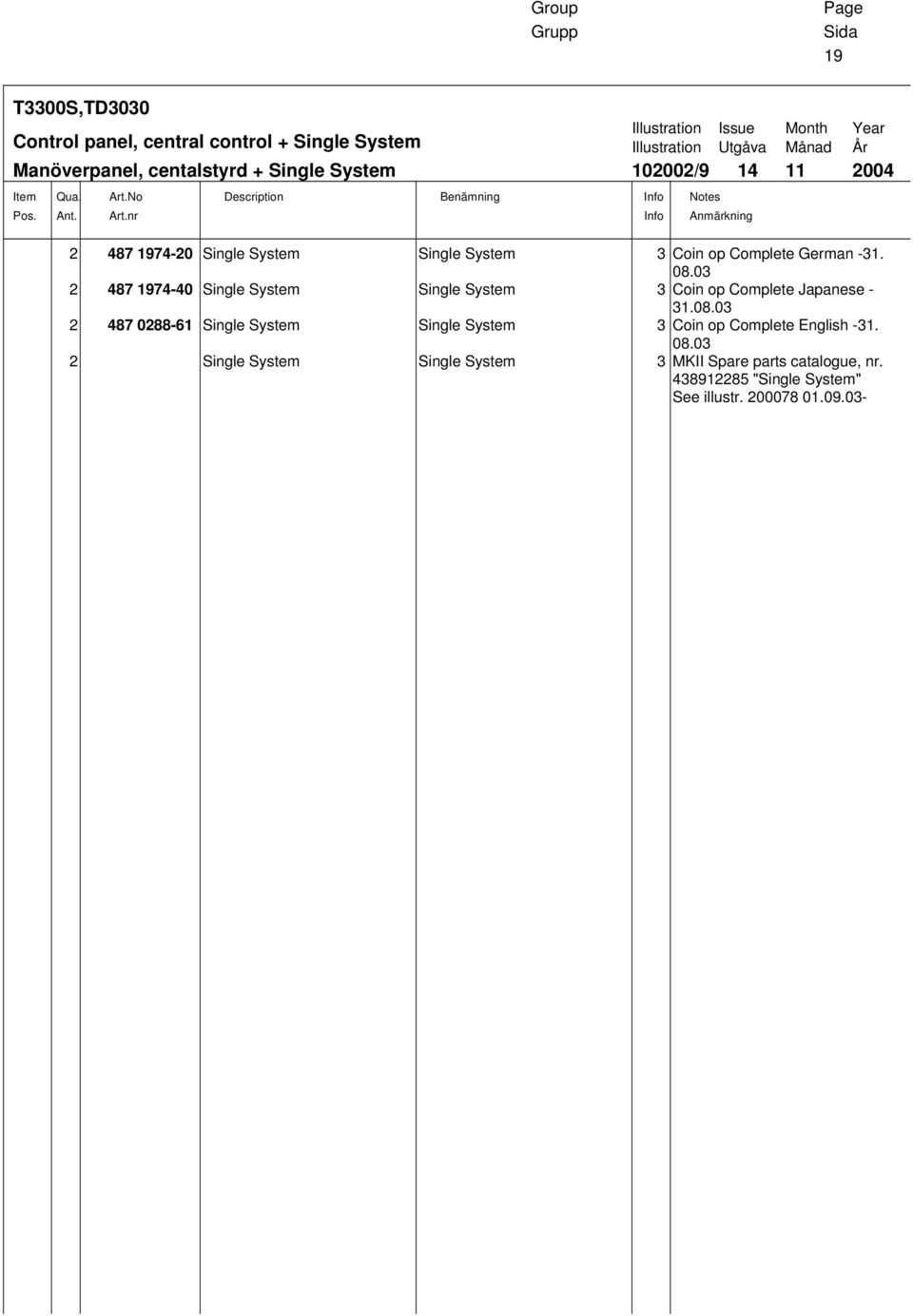

19 Group Grupp Page Sida 19 T3300S,TD3030 Control panel, central control + Single System Manöverpanel, centalstyrd + Single System Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Single System Single System 3 Coin op Complete German Single System Single System 3 Coin op Complete Japanese Single System Single System 3 Coin op Complete English Single System Single System 3 MKII Spare parts catalogue, nr "Single System" See illustr

20

21 Group Grupp Page Sida 21 T3300LE Conrol panel, manual + Single System Manöverpanel, manuel + Single System Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Instruction plate Instruktionsskylt 3 AHL Instruction plate Instruktionsskylt 3 Payment Cover plate Täckplåt Hinge Gångjärn Filter box Filterlåda Locking knob Låsevred Front panel Frontpanel Sealing strip Tätningslist Lock Lås 3 Complete Operation sign Betjeningsskylt 3 AHL Operation sign Betjeningsskylt 3 Payment Cover plate Täckplåt 3 Silvergrey Control panel Manöverpanel 3 Right Control panel Manöverpanel 3 Right Without lock Printed circuit board Kretskort 1,2 Complete Spacer element Distansstycke Single System Single System 3 Complete Swedish Single System Single System 3 Complete English Single System Single System 3 Complete German Single System Single System 3 Complete Danish Single System Single System 3 Complete Finnish Single System Single System 3 Complete Norwegian Single System Single System MKII Spare parts catalogue, nr "Single System" See illustr

22

23 Group Grupp Page Sida 23 T3300S,TD3030 Door complete Lucka komplett Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Reversible door Vändbar lucka 3 Complete Silvergrey -0201/ Reversible door, complete Vändbar lucka, komplett 3 Glued Complete 0201/ Reversible door Vändbar lucka 3 Complete Mr. Møntvask Handle Handtag 3 Silvergrey Door gasket Luckpackning 3 Black Snap catch Snaplås 3 Complete 23300/ Gasket for glass Packning för glas / Nut Mutter M Bushing Bussning Door glass Luckglas / Door glass Luckglas 3 Mr. Møntvask / RQ Reversible front, manual Vändbar front, manuell 3 White Complete /2426 RQ Reversible front, manual Vändbar front, manuell 3 Red Complete /2426 RQ Reversible front, manual Vändbar front, manuell 3 Green Complete /2426 RQ Reversible front, manual Vändbar front, manuell 3 Stainless Complete /2426 RQ Reversible front, manual Vändbar front, manuell 3 Yellow Complete /2426 RQ Reversible front, manual Vändbar front, manuell 3 Beige Complete /2426 RQ Reversible front, manual Vändbar front, manuell 3 Ivory Complete / Reversible front with coin Vänbar front, mynt 3 White Complete / Reversible front with coin Vänbar front, mynt 3 Red Complete / Reversible front with coin Vänbar front, mynt 3 Green Complete / Reversible front with coin Vänbar front, mynt 3 Stainless Complete / Reversible front with coin Vänbar front, mynt 3 Yellow Complete / Reversible front with coin Vänbar front, mynt 3 Beige Complete / Reversible front with coin Vänbar front, mynt 3 Ivory Complete /2426 RQ Reversible front, manual Vändbar front, manuell 3 White Complete 23300/2427- RQ Reversible front, manual Vändbar front, manuell 3 Red Complete 23300/2427- RQ Reversible front, manual Vändbar front, manuell 3 Green Complete 23300/2427- RQ Reversible front, manual Vändbar front, manuell 3 Yellow Complete 23300/2427- RQ Reversible front, manual Vändbar front, manuell 3 Beige Complete 23300/2427- RQ Reversible front, manual Vändbar front, manuell 3 Stainless Complete 23300/2427- RQ Reversible front, manual Vändbar front, manuell 3 Ivory Complete 23300/ Reversible front with coin Vänbar front, mynt 3 White Complete 23300/ Reversible front with coin Vänbar front, mynt 3 Red Complete 23300/ Reversible front with coin Vänbar front, mynt 3 Green Complete 23300/ Reversible front with coin Vänbar front, mynt 3 Yellow Complete 23300/ Reversible front with coin Vänbar front, mynt 3 Beige Complete 23300/ Reversible front with coin Vänbar front, mynt 3 Stainless Complete 23300/ Reversible front with coin Vänbar front, mynt 3 Ivory Complete 23300/ Snap lock Snäpplås 3 Complete / Locking unit Låsenhet 3 Complete 23300/ Captive nut Snabblåsmutter / Screw Skruv 3 M5X / Seal Tätning 1 L=1828mm Plug Plugg 3 White Plug Plugg 3 Grey Type plade Typskylt 3 Wascomat TD Type plade Typskylt 3 Mr. Møntvask Type plade Typskylt 3 Neutral USA Hinge Gångjärn 3 Complete 17 RQ Cover plate Täckplåt 3 White RQ Cover plate Täckplåt 3 Red RQ Cover plate Täckplåt 3 Green RQ Cover plate Täckplåt 3 Stainless RQ Cover plate Täckplåt 3 Yellow

24

25 Group Grupp Page Sida 25 T3300S,TD3030 Door complete Lucka komplett Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning RQ Cover plate Täckplåt 3 Beige RQ Cover plate Täckplåt 3 Ivory

26

27 Group Grupp Page Sida 27 T3300LE Door complete Lucka komplett Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Reversible door, complete Vändbar lucka, komplett 3 Glued Silvergrey Handle Handtag 3 Silvergrey Door gasket Luckpackning 3 Black Snap catch Snaplås 3 Complete Gasket for glass Packning för glas / Nut Mutter M Bushing Bussning Door glass Luckglas / Reversible front, manual Vändbar front, manuell 3 White Complete Reversible front, manual Vändbar front, manuell 3 Red Complete Reversible front, manual Vändbar front, manuell 3 Green Complete Reversible front, manual Vändbar front, manuell 3 Yellow Complete Locking unit Låsenhet 3 Complete Screw Skruv 3 M5X Seal Tätning 1 L=1828mm Complete Plug Plugg 3 White Plug Plugg 3 Grey Sign Skylt 3 Electrolux Wascator Sign Skylt 3 Electrolux Nyborg Hinge Gångjärn 3 Complete

28

29 Group Grupp Page Sida 29 T3300S,TD3030 Drum housing Trumlarhus Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Microswitch Mikrobrytare 1, / Microswitch Mikrobrytare 1, / Insulation Isolering Bracket Hållare / Bracket Hållare / Screw Skruv 3 M8X Washer Bricka 3 Ø8,4/Ø25x Support roller Stödrulle 1,2 Complete Shaft Axel Plate Plåt / Plate Plåt / Plate Plåt 3 Complete Rubber membrane Gummimembran Bushing Bussning Side plate Sideplåt 3 White Side plate Sideplåt 3 Grey Side plate Sideplåt 3 Stainless Side plate Sideplåt 3 Galvanised Plastic profile Plastprofil 3 80mm Drum housing Trumlarhus 3 Complete / Casing Höjle / Sealing ring Tätningsring 3 Technical Information D / Seal Tätning 1 L=2450mm Technical Information D Screen plate Skärmplåt / Coin box Myntlåda 3 Greenwald Coin box Myntlåda 3 Müller Coin box Myntbox 3 Graphitegrey Buttom plate Bottenplåt Top panel Topplåt / Top panel Topplåt / Plate Plåt / Rear panel Bakre plåt 3 Complete / Rear panel Bakre plåt 3 Complete 23300/ Microswitch Mikrobrytare 1, Disc Skiva 3 D=123, Bracket Hållare Shaft Axel Screw Skruv 3 4,2X9, Arm Arm Screw Skruv 3 M8X Locking plate Låsbleck Spacer sleeve Distanshylla Bracket Hållare Screw Skruv 3 M5X Plug Plugg 3 White Plug Plugg 3 Grey

30

31 Group Grupp Page Sida 31 T3300LE Drum housing Trumlarhus Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Microswitch Mikrobrytare 1, Insulation Isolering Bracket Hållare Screw Skruv 3 M8X Washer Bricka 3 Ø8,4/Ø25x Support roller Stödrulle 1,2 Complete Shaft Axel Plate Plåt 3 Complete Rubber membrane Gummimembran Bushing Bussning Side plate Sideplåt 3 White Side plate Sideplåt 3 Grey Plastic profile Plastprofil 3 80mm Drum housing Trumlarhus 3 Complete / Casing Höjle / Sealing ring Tätningsring 3 Technical Information D / Seal Tätning 1 L=2450mm Technical Information D Screen plate Skärmplåt / Top panel Topplåt / Top panel Topplåt / Spring Fjäder Split pin Saxpinne Rear panel Bakre plåt 3 Complete Plate Plåt Microswitch Mikrobrytare 1, Cover plate Täckplåt Cover plate Täckplåt Screw Skruv 3 M8X Locking plate Låsbleck Spacer sleeve Distanshylla Components - moisture Detaljer - fugtighetsgivare 3 sensor Cable set Ledningssats Bracket Hållare Brush Kol 1, Bracket Hållare Screw Skruv 3 M5X Plug Plugg 3 White Plug Plugg 3 Grey

32

33 Group Grupp Page Sida 33 T3300LE,T3300S,TD3030 Repair kit. Beam with drum shaft. Reparationssata. Balk med trumaaxel. Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Beam with drum shaft. Balk med trumaaxel. 3 Complete Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning

34

35 Group Grupp Page Sida 35 T3300S,TD3030 Drum, compl. Trumma kompl. Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Drum, compl. Trumma kompl. 3 Galvanised Technical Information D Drum, compl. Trumma kompl. 3 Stainless Technical Information D Lifter complete Valk komplett 3 Galvanised Lifter complete Valk komplett 3 Stainless Lifter Valk 3 Galvanised Lifter Valk 3 Stainless End part Ändstycke Felt sealing Filttätning Bearing house with bearing Lagerhus med lagring 1,2 Complete Cover Avskärmning Screw Skruv 3 M8X Washer Bricka 3 Ø8,4/Ø25x Locking nut Låsmutter M Washer Bricka 3 M Bearing house with Lagerhus med lagring 3 bearing Shaft Axel Cover washer Täckbricka Felt sealing Filttätning Drive belt Drivrem 1,2

36

37 Group Grupp Page Sida 37 T3300LE,T3300S,TD3030 Drum with moisture sensor Trumma med fuktighetsgivare Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Drum, compl. Trumma kompl. 3 Galvanised Technical Information D Drum, compl. Trumma kompl. 3 Stainless Technical Information D Bearing house with bearing Lagerhus med lagring 1 Complete Cover Avskärmning Screw Skruv 3 M8X Washer Bricka 3 Ø8,4/Ø25x2 6 3 Locking nut Låsmutter M Washer Bricka 3 M Bearing house with Lagerhus med lagring 1,2 bearing Shaft Axel Cover washer Täckbricka Felt sealing Filttätning Felt sealing Filttätning Lifter complete Valk komplett 3 Galvanised Lifter complete Valk komplett 3 Stainless End part Ändstycke Profile Profil Lifter Valk 3 Galvanised Lifter Valk 3 Stainless Components - moisture Detaljer - fugtighetsgivare 3 sensor Arm Arm 3 Complete Sensor Sensor 1,2 Complete Screw Skruv 3 4,2X Angle Vinkel Drive belt Drivrem 1,2

38

39 Group Grupp Page Sida 39 T3300S,TD3030 Socket/ Strainer housing Sockel/ Silhus Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Illustration Illustration Issue Utgåva Month Månad Year År / Notes Anmärkning Filter box Filterlåda 3 Complete Sealing strip Tätningslist 3 0,82M Front panel Frontpanel Lock Lås 3 Complete Seal Tätning Cover plate Täckplåt Hinge Gångjärn Side plate Sideplåt 3 White Side plate Sideplåt 3 Grey Side plate Sideplåt 3 Stainless Side plate Sideplåt 3 Galvanised Control housing/ Strainer Kontrollhus/ Silhus 3 housing Rail Skena 3 Left Top panel Topplåt Rail Skena 3 Upper Cable gland Kabelgenomföring 3 Ø Rail Skena 3 Right Filter Filter Rail Skena Resistor Motstånd 1,2 Complete / Cable set Ledningssats 1,2 Complete / Cable set with thermistor and Ledningssats med termistor 1, / resistor och motstånd Rubber membrane Gummimembran Bracket Konsol / Bracket Konsol / Thermostat Termostat 1, Bracket Hållare 3 Complete Thermistor element Termistorelement 1, Bracket Hållare / Bracket Hållare / Microswitch Mikrobrytare 1,2 Complete Insulation Isolering Bracket Hållare Microswitch Mikrobrytare 1, Screen plate Skärmplåt Nut Mutter Fitting Beslag Cable retainer Kabelhållare Bottom beam Bottenbalk Bottom beam Bottenbalk Foot Fot 3 M10X44

40

41 Group Grupp Page Sida 41 T3300S,TD3030 Motor alternative Motoralternativ Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning C-clamp Segersäkring 3 D Shaft Axel Schaft carrier Axelhållare Bracket Hållare Clamp Bygel Plate Plåt 3 120V 1AC 60Hz / Plate Plåt 3 120V 1AC 60Hz 23300/ Plate Plåt V 1AC/3AC 50/60Hz Pulley Remskiva 3 120V 1AC 60Hz / Flyweel Svänghjul 3 120V 1AC 60Hz 23300/ Pulley Remskiva V 1AC 60Hz/ V 3AC 50/60Hz Motor Motor 1,2 120V 1AC 60Hz / Motor Motor 1,2 120V 1AC 60Hz 23300/ Motor Motor 1, V 1AC 50Hz Motor Motor 1, V 1AC 60Hz Motor Motor 1, V 3AC 50/60Hz Fan Fläkt 3 Complete Hanning motor Fan Fläkt 3 Complete FHP motor Motor cover Motoravskörmning 3 Complete 120V 1AC 60Hz / Motor cover Motoravskörmning 3 Complete 120V 1AC 60Hz 23300/ Motor cover Motoravskörmning 3 Complete V 1AC/3AC 50/60Hz Cover plate Täckplåt / Baffle plate Skärmplåt / Baffle plate Skärmplåt 3 EL V-belt Kilrem 1, Pulley Mellanhjul 3 Motor Bearing cage Lågerhållare 3 Set Ball bearing Kullager Clamp Bygel Adjusting screw Ställskruv 3 M8X Spring Fjäder Motor bracket Motorkonsol Shaft Axel Wedge Kil 3 5X5X Pulley Mellanhjul 3 Drum

42

43 Group Grupp Page Sida 43 T3300LE Motor alternative Motoralternativ Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning C-clamp Segersäkring 3 D Shaft Axel Schaft carrier Axelhållare Bracket Hållare Clamp Bygel Plate Plåt Pulley Remskiva Motor Motor V 3AC 50/60Hz Fan Fläkt 3 Complete FHP motor Motor cover Motoravskörmning 3 Complete Rail Skena Cover Avskärmning Cover plate Täckplåt Cable gland Kabelgenomföring 3 Ø38, Baffle plate Skärmplåt V-belt Kilrem 1, Pulley Mellanhjul Bearing cage Lågerhållare Ball bearing Kullager Clamp Bygel Adjusting screw Ställskruv 3 M8X Spring Fjäder Motor bracket Motorkonsol Shaft Axel Wedge Kil 3 5X5X Pulley Mellanhjul 3

44

45 Group Grupp Page Sida 45 T3300S,TD3030 Fan unit Fläktenhet Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Fan housing Fläkthus 3 Complete / Fan housing Fläkthus 3 Complete 23300/ Motor Motor 1,2 120V 1AC 60Hz / Motor Motor 1,2 120V 1AC 60Hz 23300/ Motor Motor 1, V 1AC 50Hz Motor Motor 1, V 3AC 50/60Hz Motor Motor 1, V 1AC 60Hz KIT COMPL Flange Fläns Fan wheel Fläkhjul 3 Ø180 50Hz Fan wheel Fläkhjul 3 Ø170 60Hz Fan Fläkt 3 Complete Hanning motor Fan Fläkt 3 Complete FHP motor Motor cover Motoravskörmning 3 Complete Cable gland Kabelgenomföring 3 Ø Cover Avskärmning / Cable gland Kabelgenomföring 3 Ø Evacuation Evakueringskanal 3 Double Complete Rubber strip Gummilist Spacer sleeve Distanshylla 3 Ø10/Ø6

46

47 Group Grupp Page Sida 47 T3300LE Fan unit Fläktenhet Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Fan housing Fläkthus 3 Complete Flange Fläns Spacer sleeve Distanshylla 3 Ø10/Ø Motor cover Motoravskörmning 3 Complete Cable gland Kabelgenomföring 3 Ø Fan Fläkt 3 Complete Hanning motor Motor Motor 1, V 3AC 50/60Hz Fan wheel Fläkhjul 3 Ø180

48

49 Group Grupp Page Sida 49 T3300S,TD3030 Connection unit, el Anslutningsenhet, el Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Bracket Hållare Terminal block Klämräcke Cable gland Kabelgenomföring 3 Ø38, Cover Avskärmning Cable set Ledningssats 3 1AC Cable set Ledningssats 3 3AC 6 RQ Terminal block Klämräcke 3 2-pole 7 RQ Relay Relä 1, Catch Spärr / / Fuse holder Säkringshållare Fuse Säkring 1,2 10A Turning device Vriddon Cable glands Kabelavlastare 3 M Lock-nut Kontramutter 3 M Nut Mutter 3 M Cable glands Kabelavlastare 3 M Switch Strømbryter End plate Ändplatta Bracket Hållare Sign Skylt 3 Ext.control 100 ma Sign Skylt 3 Ext.control 1,25A Terminal block Klämräcke Connection plate Tilslutningsplatta 3 22 RQ RC-unit RC-led X/Y capacitor X/Y Kondensator Cable set Ledningssats Cover Avskärmning Bracket Hållare 3

50

51 Group Grupp Page Sida 51 T3300S,TD3030 Connection unit, gas Anslutningsenhet, gas Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Terminal block Klämräcke Cable gland Kabelgenomföring 3 Ø Cable set Ledningssats 3 1AC Cable set Ledningssats 3 3AC Cover Avskärmning Catch Spärr / / RQ Relay Relä 1,2 RQ Relay Relä 1,2 USA/CSA /6127 RQ Relay Relä 1,2 USA/CSA 23300/ Terminal block Klämräcke 3 2-pole 400/440V 60Hz Capacitor Kondensator 1,2 16µF Bracket Hållare Cover Avskärmning Capacitor Kondensator 1,2 30µF 120V 1AC 60Hz, USA / Capacitor Kondensator 1,2 30µF 120V 1AC 60Hz, USA 23300/ Capacitor Kondensator 1,2 70µF 120V 1AC 60Hz, USA 23300/ Capacitor Kondensator 1,2 40µF Motor nr Capacitor Kondensator 1,2 8µF V 1AC X/Y capacitor X/Y Kondensator 1, Cable set Ledningssats 3 14 RQ RC-unit RC-led Connection plate Tilslutningsplatta Bracket Hållare Cable glands Kabelavlastare 3 PG Relay Relä 1,2 120V 1AC/ Start / Relay Relä 1, V 1AC/ Start Cable tie Buntband Plug Plugg Capacitor Kondensator 1,2 50µF 120V 1AC 60Hz, USA / Nut Mutter 3 PG Ground terminal Jordplint Blind plug Blendpropp 3 Ø28

52

53 Group Grupp Page Sida 53 T3300LE Connection unit Anslutningsenhet Item Qua. Art.No Pos. Ant. Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Cover Avskärmning Relay Relä 1, Rail Skena Terminal block Klämräcke Terminal block Klämräcke Cable set Ledningssats 3 3AC Cable gland Kabelgenomföring 3 Ø38, Cover Avskärmning Cover Avskärmning Bracket Hållare Cover Avskärmning RC-unit RC-led 1, Catch Spärr / / Bracket Hållare Connection plate Tilslutningsplatta Cover Avskärmning Cable glands Kabelavlastare 3 PG Plug Plugg Nut Mutter 3 PG21

54

55 Group Grupp Page Sida 55 T3300S,TD3030 Heater unit, el Uppvärmningsenhet, el Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Element box Elementlåda 3 Complete Rail Skena Air reducing plate Dämperplåt Overheat protection Överhettningssäkring 1,2 175ºC Thermistor element Termistorelement 1,2 Complete Bracket Hållare Cover plate Täckplåt Sealing strip Tätningslist Connection plate Tilslutningsplatta 3 10 RQ Relay Relä 1,2 11 RQ RC-unit RC-led 1, Connection clamp Anslutningsklämma 3 3-pole Connection clamp Anslutningsklämma 3 2-pole 14 RQ Heating element Värmeelement 1,2 230V 4,5kW RQ Heating element Värmeelement 1,2 240V 4,5kW RQ Heating element Värmeelement 1,2 277V 4,5kW Bracket Hållare 3 Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning

56

57 Group Grupp Page Sida 57 T3300S,TD3030 Heater unit, gas Uppvärmningsenhet, gas Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Heating unit, gas Gasenhet 3 Complete Cover Kåpa 3 Complete Screen Skärm Cover plate Täckplåt Angle Vinkel Cover Avskärmning Cover plate Täckplåt Cover Avskärmning Fitting Beslag Sealing strip Tätningslist Disc Skiva 3 M Thermostat Termostat 1, Gas burner Gasbrännare Bracket Hållare 3 Complete Elektrode Elektrod Ignition cable Tändkabel Ignition cable Tändkabel 3 CSA / Ignition cable Tändkabel 3 USA/CSA 23300/ Locking plate Låsbleck Sensor Sensor Cable Ledning Cable Ledning 3 CSA / Cable Ledning 3 USA/CSA 23300/ Thermistor element Termistorelement 3 Complete Hose Slang Thermistor element Termistorelement 1, Cable set Ledningssats Rail Skena Grommet Genomföring Terminal block Klämräcke 3 2-pole Screw Skruv 3 B6X Cover Huv Control box Kontrollbox Control box Kontrollbox 3 USA / Control box Kontrollbox 3 110V USA/CSA 23300/ Conversion from natural gas Ombyggnad från naturgas till FT, LPG, TD3030 to LPG LPG Nozzle Munstycke 1,2 Ø2, Conversion from natural gas Ombyggnad från naturgas till FT, LPG, TD3030 to LPG LPG Nozzle Munstycke 1,2 Ø2, Conversion from natural gas Ombyggnad från naturgas till FT, LPG, TD3030 to LPG LPG Nozzle Munstycke 1,2 Ø2, Conversion from natural gas Ombyggnad från naturgas till FT, LPG, TD3030 to LPG LPG Nozzle Munstycke 1,2 Ø2, Nozzle Munstycke 1,2 Ø3, FT, GNH, TD Nozzle Munstycke 1,2 Ø3, FT, GNH, TD Nozzle Munstycke 1,2 Ø3, FT, GNH, TD Nozzle Munstycke 1,2 Ø3, FT, GNH, TD Conversion to 21kW Ombyggnad till 21kW 1,2 Japan Nozzle Munstycke 1,2 Ø3,8 GNH Nozzle Munstycke 1,2 Complete LPG Nozzle Munstycke 1,2 Ø2,2

58

59 Group Grupp Page Sida 59 T3300S,TD3030 Heater unit, gas Uppvärmningsenhet, gas Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Nozzle Munstycke 1,2 Complete GN Nozzle Munstycke 1,2 Ø3, Nozzle Munstycke 1,2 Complete Australia + New Zealand Nozzle Munstycke 1,2 Ø2, Nozzle Munstycke 1,2 Ø4, Nozzle Munstycke 1,2 Complete France/ Belgium Nozzle Munstycke 1,2 Ø2, Air reducing plate Dämperplåt 1, Nozzle Munstycke 1,2 Complete GN (Frace + Belgium) Nozzle Munstycke 1,2 Ø3, Air reducing plate Dämperplåt 1,2 GN/GNH/GNL Air reducing plate Dämperplåt Air reducing plate Dämperplåt 3 GN/GNH/GNL

60

61 Group Grupp Page Sida 61 T3300S,T3300S /3356,TD3030 Pipe system Rörsystem Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Pipe Rör 3 Complete Flange Fläns Gas valve Gasventil 1, Gas valve Gasventil 1,2 Canada Clutch Koppling 3 1/2'' Pipe Rör 3 Complete Pipe Rör 3 Complete USA Plug cap Propphuv Pipe bend Rörkrök 3 1/2'' Short Pipe bend Rörkrök 3 180

62

63 Group Grupp Page Sida 63 T3300S,T3300S 23300/3357-,TD3030 Pipe system Rörsystem Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Gas valve Gasventil 3 220V Complete Lower Gas valve Gasventil 3 24V CSA Complete Lower / Gas valve Gasventil 3 110V USA/CSA Complete Lower 23300/ Pipe Rör 3 Complete Pipe Rör 3 Complete USA/CSA Plug cap Propphuv Gas valve Gasventil 3 220V Complete Upper Gas valve Gasventil 3 24V CSA Complete Upper / Gas valve Gasventil 3 110V USA/CSA Complete Upper 23300/ Pipe bend Rörkrök 3 Complete

64

65 Group Grupp Page Sida 65 T3300S,TD3030 Heating control + cover Värmekontrolenhet + avskärmning Item Pos. Qua. Ant. Art.No Art.nr Description Benämning Info Info Illustration Issue Month Year Illustration Utgåva Månad År / Notes Anmärkning Cover Avskärmning 3 Electric Cover Avskärmning 3 Gas Tensioner plate Spännplatta / Rail Skena / Cover Kåpa Complete See illustr Rear panel Bakre plåt Complete See illustr , Cover Avskärmning 3 Upper Connection plate Tilslutningsplatta 3 USA Blind plug Blendpropp Cable retainer Kabelhållare Bracket Hållare Support Stöd Cover Avskärmning Cover Avskärmning 3 Lower Rubber gasket Gummipackning Cover plate Täckplåt 3
