MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK

Transkript

1 GAVLEFASTIGHETER SWECO CIVIL AB GÄVLE GEOTEKNIK UPPDRAGSLEDARE: YOLANDA GALLEGO BARRÓN HANDLÄGGARE: YOLANDA GALLEGO BARRÓN GRANSKARE: DAVID KÄLLANDER repo002.docx Sweco Drottninggatan 6 Telefon Fax +46 (0) Sweco Civil AB Org.nr Styrelsens säte: Stockholm En del av Sweco-koncernen Yolanda Gallego Barrón Uppdragsledare Geoteknik Gävle Telefon direkt yolanda.gallego-barron@sweco.se

2 Ändringsförteckning VER. DATUM ÄNDRINGEN AVSER GRANSKAD GODKÄND

3 Innehållsförteckning 1 Objekt Ändamål och skede Underlag för undersökningen Styrande dokument Geoteknisk kategori Befintliga förhållanden Topografi & ytbeskaffenhet Befintliga konstruktioner Natur- och kulturvärden Positionering Geotekniska fältundersökningar Utförda fältförsök Utförda provtagningar Undersökningsperiod Fältingenjörer Kalibrering och certifiering Provhantering Övrigt Geotekniska laboratorieundersökningar Utförda undersökningar Undersökningsperiod Hydrogeologiska undersökningar Utförda undersökningar Korttidsobservationer Fältingenjörer Miljötekniska undersökningar Undersökningsperiod Fältingenjörer Kalibrering och certifiering... 6

4 12 Härledda värden Hållfasthetsegenskaper Miljötekniska egenskaper Värdering av undersökning Generellt Ritningar Bilagor... 9

5 1 Objekt På uppdrag av Gavlefastigheter har Sweco Civil AB utfört översiktlig geoteknisk undersökning som underlag för kalkyl inför byggnation av tre nya hus. Föreliggande handling redovisar enbart utförda undersökningsresultat. 2 Ändamål och skede Undersökningen har syftat till att översiktligt klarlägga jordlager- och grundvattenförhållanden inom undersökningsområdet. Uppdraget omfattar geoteknisk undersökning vid 3 punkter för 3 st. planerade hus vid Gavlefastigheters lokaler på Kungsbäcksvägen. Undersökningarnas syfte är att bedöma om pålning eller någon annan grundförstärkning kan vara aktuell för husen och vara ett underlag för kalkyl. 3 Underlag för undersökningen Följande underlag har använts: Samråd med beställare enligt telefonsamtal Geografiskt läge för undersökningen erhållet från beställaren Ledningsunderlag har erhållits från ledningsägare i området Geologiska, bergtekniska och geohydrologiska kartor, erhållet via SGU Flygfotografier Inget ritnings- eller kartunderlag fanns tillgängligt vid undersökningstillfället 4 Styrande dokument Denna rapport ansluter till SS-EN och SS-EN , med tillhörande nationell bilaga BFS 2011:10 EKS 10. Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering Undersökningsprogram enligt SS-EN Fältutförande Geoteknisk fälthandbok SGF Rapport 1:2013 samt SS-EN-ISO , SS-EN och SS-EN Beteckningssystem SGF/BGS beteckningssystem 2001:2 med kompletteringsblad 2013 Tabell 2. Fältundersökningar sondering, in-situ Undersökningsmetod Standard eller annat styrande dokument Hejarsondering (HfA) SS-EN ISO med tillägg SS-EN ISO :2005/A1: (9)

6 Viktsondering (Vim) SIS-CEN ISO/TS :2005 och SGF Rapport 3:99 Tabell 3. Fältundersökningar - provtagning Undersökningsmetod Standard eller annat styrande dokument Störd provtagning med skruvborr (Skr) SS-EN ISO :2006 och SGF Rapport 3:99. Provtagningskategori B, kvalitetsklass 3-4 Tabell 4. Laboratorieundersökningar Undersökningsmetod Standard eller annat styrande dokument Okulär jordartsklassning SS-EN ISO och Jordartsförkortning Beteckningsblad IEG (Bilaga C IEG Rapport 13:2010) Materialtyp TK Geo :0667 Tjälfarlighetsklass TK Geo :0667 Tabell 5. Hydrogeologiska undersökningar Undersökningsmetod Standard eller annat styrande dokument Grundvattenrör (Rf/Rö) SS-EN-ISO :2006 Tabell 6. Miljöundersökningar Undersökningsmetod Radonhalt i mark Standard eller annat styrande dokument Byggforskningsrådets skrift Markradon. Riktlinjer för markradonundersökningar, (Byggforskningsrådet T20. Utgiven 1989). 5 Geoteknisk kategori Undersökningar har utförts i omfattning i geoteknisk kategori 1 (GK1). 6 Befintliga förhållanden 6.1 Topografi & ytbeskaffenhet Aktuellt område utgörs idag av bebyggd mark och rekreationsområde. Området är en del av Gävle Teknikpark där bl.a. Högskolan ligger. Marknivåerna vid undersökningspunkter ligger på ca +20 m. Enligt SGU jordartskarta utgörs området av postglacial sand. Vid undersökningstillfälle i maj 2016 inmättes en grundvattenyta på nivå +16,27 m. 2 (9)

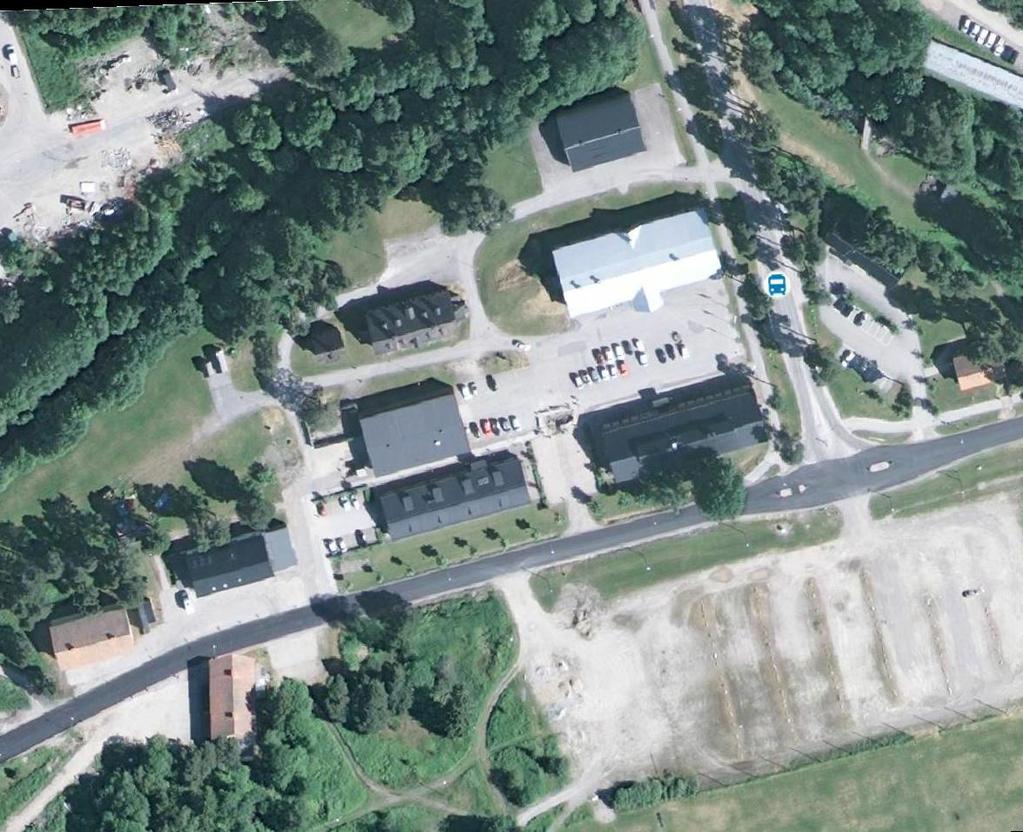

7 6.2 Befintliga konstruktioner Undersökningspunkter 16SW001 och 16SW002 ligger någon meter ifrån Gavlefastigheters kontor. 16SW003 ligger på södra sidan om Kungsbäcksvägen i en skogsdunge. Inom området finns el-, opto- och teleledningar samt ledningar för vatten och avlopp. 6.3 Natur- och kulturvärden Området ligger utanför Stenbäckens naturreservat och utanför Gävles vattenskyddsområde. Området kan ha kulturvärde. Detta ska utredas inför en nybyggnation. 7 Positionering Utsättning och inmätning av undersökningspunkterna har utförts med GNSS (GPS) Topcon Hyper II. Mätarbeten har utförts av mättekniker Jonas Hilmersson, Sweco Civil AB. Utsättning av undersökningspunkterna har gjorts i mätningsklass A enligt SGF Geoteknisk Fälthandbok 1:2013. Koordinatsystem i plan: SWEREF Höjdsystem: RH2000 Tabell 7. Borrpunkternas koordinater X Y Z SW SW16001F SW16001E SW16001D SW16001C SW16001B SW16001A SW SW R R R (9)

8 8 Geotekniska fältundersökningar 8.1 Utförda fältförsök Aktuella fältförsök omfattar: Viktsondering (Vim) Hejarsondering (HfA) 10 punkter 1 punkt Sonderingarna är utförda med geoteknisk borrbandvagn Geotech 504. För borrhål SW16001 gjordes flera försök då det var mycket fast mark och därmed svårt att penetrera jorden med VIM-sondering. Då alla försök var för samma punkt kallades dem för SW16001A F. 16SW007 är också tågen i samma läge. 8.2 Utförda provtagningar Aktuella provtagningar omfattar: Störd provtagning (Skr) 3 punkter Provtagning är utförd med geoteknisk borrbandvagn Geotech 504. Ingen fri vattenyta, som en indikation på grundvattenytans läge, har noterats i provtagningshål vid undersökningstillfället. 8.3 Undersökningsperiod Sonderingar och provtagningar utförda under 17 & 18 maj Vid undersökningstillfället var området fritt från snö och marken otjälad. 8.4 Fältingenjörer Fältarbete har utförts av Bengt Jonsson och Jonas Hilmersson, fältingenjörer på Sweco Civil AB. 8.5 Kalibrering och certifiering Dokumentation på utförd kalibrering bifogas som bilaga Provhantering Upptagna jordprover har klassificerats okulärt i fält direkt vid provtagningen. Ett provtagningsprotokoll har upprättats av ansvarig fältingenjör för varje provtagningspunkt. Utvalda prover har skickats till geotekniskt laboratorium för säkrare klassificering. Prover kategori B (Skr och Pg) har förvarats i dubbla plastpåsar. Prover har skickats med företagspaket till Svevia Geolab i Brunflo. 4 (9)

9 8.7 Övrigt Nu utförda undersökningar är benämnda SW SW16007, där 16 står för årtal, SW för Sweco följd av en löpande numrering. Punkterna där markradon är mätt har benämnts R16004 R Resultat från nu utförd undersökning redovisas i plan- och borrhålsritning. Undersökningspunkterna är inlagda i en databas (GeoSuite), som på begäran kan erhållas digitalt eller i tabell. 9 Geotekniska laboratorieundersökningar 9.1 Utförda undersökningar Följande analyser har utförts på störda jordprover: Jordartsbenämning och bedömning av tjälfarlighetsklass 5 st Utförda analyser redovisas i Labbrapport daterad Undersökningsperiod Enligt bifogat labboratorieprotokoll (bilaga 1). 10 Hydrogeologiska undersökningar 10.1 Utförda undersökningar Montering av 1 grundvattenrör med filterspets (Rf) Lägen och kapaciteter på eventuella dräneringar och pumpbrunnar i undersökningsområdet har inte undersökts Korttidsobservationer Grundvattenrören har avläst en gång den 18 maj, grundvatten nivå låg på 5,36 m djup under markytan Fältingenjörer Grundvattensrör installerades av Bengt Jonsson och Jonas Hilmersson, fältingenjörer på Sweco Civil AB. 5 (9)

10 11 Miljötekniska undersökningar Mätning av markradon har utförts genom avläsning med Markus 10 i tre punkter. Radonhalt i mark på ett djup av ca 0,5 0,7 m under markytan, har utförts med det direktregistrerande mätinstrumentet Markus 10. Mätningen utfördes i 3 stycken punkter. Se planritning Undersökningsperiod Radonmätningen utfördes under 17 & 18 maj Fältingenjörer Fältarbete har utförts av Bengt Jonsson och Jonas Hilmersson, fältingenjörer på Sweco Civil AB Kalibrering och certifiering Dokumentation på utförd kalibrering bifogas som bilaga 3. 6 (9)

11 12 Härledda värden 12.1 Hållfasthetsegenskaper Tabell 8. Jordens geotekniska egenskaper IDnr SW16001F SW16007 SW16002 SW16003 Jordlagerföljd (m) Tunghet kn/m3 0 0,2 Mu - M/T (*) Relativ fasthet Karakteristisk inre friktionsvinkel 0,2 1 grsa 18 2/1 Hög ,8 Sa 18 2/1 Mycket Hög 42 1,8 2,6 grsamn 19 2/1 Mycket Hög ,5 Låg 33 0,5-1 Hög ,5 Mycket Hög 42 2,5 3,7 Hög 40 3,7 5,3 Mycket Hög ,55 F:Gr 19 0,3 Medel Hög 36 0,55 0,8 F:Mu,Gr 2/1 0,7 Mycket Hög 42 0,8 1,7 Sa 18 2/1 1,5 Låg 32 1,7 2,55 Mn 19 2/1 2,4 Mycket hög 42 >2,55 Mn 19 2/1 3 Låg ,3 Mu >3 Mycket Hög 42 0,3 0,7 musa 18 2/1 Mycket Låg 32 0,7 1,3 sisa 18 2/1 Mycket Hög 42 1,3 2,3 Mn 19 2/1 Mycket Hög 42 7 (9)

12 Friktionsvinkel Djup (m) SW16001F SW16007 SW16002 SW (9)

13 12.2 Miljötekniska egenskaper Tabell 9. Markradonmätning IDnr kbq/m 3 R R R Värdering av undersökning 13.1 Generellt Viktsondering och skruvprovtagning har använts för att bestämma jordlagerföljd samt materialtyp och tjälfarlighetsklass. Grundvattenrör bör läsas av någon gång i månaden. Grundvattenmätning bör utföras under längre tid för att visa årstidsvariation. Grundvattennivåerna ska förväntas variera med årstid och nederbördsförhållandena. Marken har en hög till mycket hög relativ fasthet. Inga lösa sediment har påträffats under sanden. Enligt bedömningsgrunder för sandigt material är normalradonmark mellan 10 och 50kBq/m3. Detta innebär att marken bedöms som normalradonmark för punkterna R16004 och R16005 och lågradonmark för punkten R Ritningar Undersökningarna redovisas i Plan- och Borrhålsritning. Redovisningen är gjord i Autodesk Civil 3D 2016 av Fredrik Niva, Sweco Civil i Gävle. 15 Bilagor Laboratorierapport Bilaga 1 Kalibreringsprotokoll Geotech 504D Bilaga 2 Kalibreringsprotokoll Markus 10 Bilaga 3 9 (9)

14 Jordmaterial RAPPORT Provnr Sidan 1 av 1 Beställare Sweco Civil AB Yolanda Gallego Barrón Box Gävle Mtrl.typ + Tjälfarlighetsklass AMA Produkt Jordmaterial Leverantör Entreprenör Sweco Civil AB Objekt Kungsbäcksvägen Provtagningsplats Provtagare Jonas Hilmersson Märkning Provtagningsdatum Ankomstdatum Referens nr Analys start Analys slut Id-nummer Jordartsprov Reg.nr Märkning Provtagningsdatum Sektion Djup (m) Benämning Materialtyp / Tjälfarlighet 10 Prov SW ,04-2,00 grsa 2/1 Vattenkvot (WN) (ISO/TS ) Konflytgräns (WL) (ISO/TS ) Notering / Anmärkning 20 Prov SW F 0,20-1,00 grsa 2/1 30 Prov SW F 1,00-1,80 Sa 2/1 40 Prov SW F 1,80-2,60 grsamn 2/1 50 Prov SW ,00-1,70 Sa 2/1 Provresultatet avser endast till laboratoriet inkommit prov. (EA) = Ej Acrediterad metod. (E) = Enkelprov För övrig information se kundbilaga som finns på / produkter & tjänster / asfalt / laboratorier. Ort och datum Brunflo Svevia AB Laboratorium Grävarvägen BRUNFLO Besöksadress Grävarvägen 3 Styrelsens säte Solna Telefon nr Telefax nr Org.nr VAT nr SE E-post Internet adress Magnus Roos, Laboratorietekniker Digitalt utfärdad signatur

15 BILAGA 2 KALIBRERING BORRBANDVAGN Maskin: Geotech 504D -12 Viktsondering Visat värde logg (KG) Avläst värde våg (KG) Slagräknare Hfa logg Avläst Djupmätare logg Uppmätt 100cm cm cm 199 Sjunkhastighet logg 20mm/sek 30mm/sek 50mm/sek Avläst 49,2sek/m => 20,3mm/sek 33,1sek/m => 30,2mm/sek 19,8 sek/m => 50,5mm/sek Matningskraft logg Avläst värde våg 0 Kn 0 Kn 1Kn 1,02 Kn 2 Kn 2,00 Kn 3 Kn 2,96 Kn 4 Kn 3,83 Kn 5 Kn 4,71 Kn 1 (3) memo03.docx S w e co Södra Mariegatan 18E Box 1902 SE Falun, Sverige Telefon +46 (0) Fax +46 (0) Sweco Infrastructure AB Org.nr Styrelsens säte: Stockholm Thomas Hedberg Telefon direkt +46 (0) Mobil +46 (0) thomas.hedberg@sweco.se t g:\2414\data\adm\03 fältutrustning\kalibrering\geotech 504d -12\ docx Sida 1/4

16 BILAGA 2 6 Kn 5,65 Kn 8 Kn 7,42 Kn Vridtryck Mpa logger Avläst Keller manometer Mpa ,90 4 3,90 6 6,00 8 8, , ,00 16 Ej avläst Hammartryck Mpa logger Avläst Keller manometer Mpa 0 Ej avläst 4 Enligt mall 6 8 Kontroll av funktion ok 10 visuellt 12 Rotationshastighet Avläst Inställd Räknat 20 Rpm Rpm Rpm 40 Finns sprickor i mast eller vid ok? Nej Finns sprickor i hydraulslangar? Nej Sitter något löst på maskinen? Nej Övriga säkerhetsbrister/åtgärder 2 (3) memo03.docx KALIBRERING BORRBANDVAGN FEL! HITTAR INTE REFERENSKÄLLA. t g:\2414\data\adm\03 fältutrustning\kalibrering\geotech 504d -12\ docx Sida 2/4

17 BILAGA 2 Datum Sign. Bengt Jonsson 3 (3) memo03.docx KALIBRERING BORRBANDVAGN FEL! HITTAR INTE REFERENSKÄLLA. t g:\2414\data\adm\03 fältutrustning\kalibrering\geotech 504d -12\ docx Sida 3/4

18 BILAGA 2 Sida 4/4

19 BILAGA 3 Sida1/3 Service/reparationsärenden Gammadata Instrument AB Instruktion INTRODUKTION Om formuläret inte är korrekt ifyllt kan det ta längre tid att administrera och reparera ert instrument. INSTRUKTION Gå tillväga enligt följande: Fyll i formuläret på nästkommande sidor. Om instrumentet är stort, skicka det väl skyddat på en pall alternativt extra förstärkt emballage. Om instrumentet kan skickas i vanligt emballage, se till att det är ordentligt packat. För att minska fraktskador rekommenderas att ha en distans på minst 10 cm i alla riktningar från instrument till emballage. Om instrumentet är känsligt skall detta vara angivet med erforderlig märkning på emballaget Skicka gärna formuläret via fax ( ) eller (instrument.service@gammadata.se) till vår serviceavdelning för snabbare behandling av ert ärende. Skicka med en kopia av formuläret tillsammans med instrumentet. Tack för hjälpen! B17I V

20 BILAGA 3 Sida2/3 Service/reparation av instrument från Gammadata Instrument AB Returneringsformulär Innan du fyller i formuläret: Läs instruktionen på föregående sida Kontakta Gammadata Instrument AB om du har några frågor angående formuläret Skicka det här formuläret tillsammans med den returnerade varan alternativt maila det innan. Fält 1: Instrument Instrumentmodell: Markus 10 modell Serienummer: 0607 Om det är ett radoninstrument/handinstrument: Önskas kalibrering? Ja X Nej Anledning till returnering och symptom på felfunktion: Kalibering Är det en fråga om reklamation på tidigare reparation eller garantiärende? Ja Gå till fält 2 Nej X Gå till fält 3 Fält 2: Reklamation/garanti Är det en reklamation på tidigare reparation: Ja Nej Datum för den tidigare reparationen: Ange om möjligt Gammadatas Reparationsnummer (R-nummer): Har ni garantianspråk? Ja Nej Datum då instrumentet köptes in: Ange om möjligt Gammadata Instrument AB:s fakturanummer: Fortsättning på nästa sida. B17I V Adress Besöksadress Telefon Fax Org Nr Bankgiro Gammadata Instrument AB Vallongatan Box UPPSALA Internet VAT Nr Postgiro UPPSALA info@gammadata.se SE

21 BILAGA 3 Sida3/3 Service/reparation av instrument från Gammadata Instrument AB Returneringsformulär Fält 3: Leveransadress Kontaktperson: Patrik Johnson Företagsnamn: Sweco Infrastructure AB Avdelning: Geoteknik Falun Adress: Parkgatan 3 Postnummer: O Ort: Falun Telefon nr: E-post: Fält 4: Faktureringsadress patrik.johnson@sweco.se Kontaktperson: Patrik Johnson Ange eventuellt beställningsnummer: Grupp 2414 Företagsnamn: Sweco Infrastructure AB Avdelning: Adress: Postnummer: Ort: Östersund Telefon nr: Jag har fyllt i formuläret efter bästa förmåga och tillhandahållit riktig information. Jag har inte undanhållit information och följt instruktionen i Gammadata Instrument AB:s returneringsformulär. Signatur: pajn Datum: Leveransadress: Gammadata Instrument AB Serviceavdelningen Vallongatan Uppsala Sweden instrument.service@gammadata.se Telefon: +46 (0) Fax: +46 (0) B17I V Adress Besöksadress Telefon Fax Org Nr Bankgiro Gammadata Instrument AB Vallongatan Box UPPSALA Internet VAT Nr Postgiro UPPSALA info@gammadata.se SE
