1 Operativsystem - Filsystem Mats Björkman

2 Administrativt n Extraföreläsning istället för den inställda: torsdag 12/3 kl 8-10 i Pi n Seminarier preliminärt schema ute n 15 minuter per grupp lämna 2 minuter för frågor och svar Operativsystem, Mats Björkman, MDH 2

3 Lärandemål n Krav på filsystem n Filsystem - layout n Filsystem - implementationer n FAT n I-noder Operativsystem, Mats Björkman, MDH 3

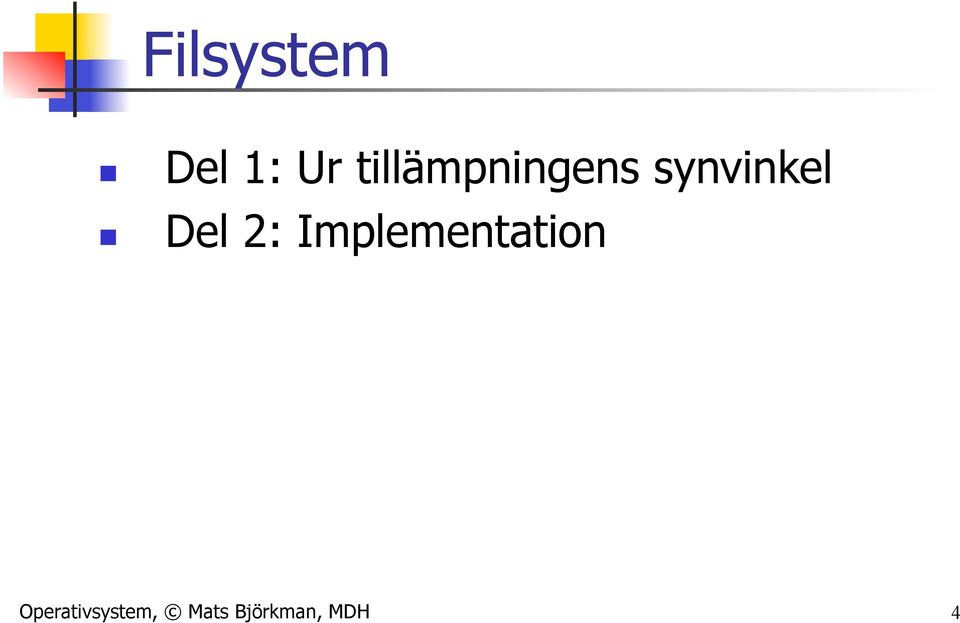

4 Filsystem P A R T O N E : U S E R S P O I N T O F V I E W n n Del 1: Ur tillämpningens synvinkel Del 2: Implementation P A R T T W O : I M P L E M E N T A T I O N Operativsystem, Mats Björkman, MDH 4

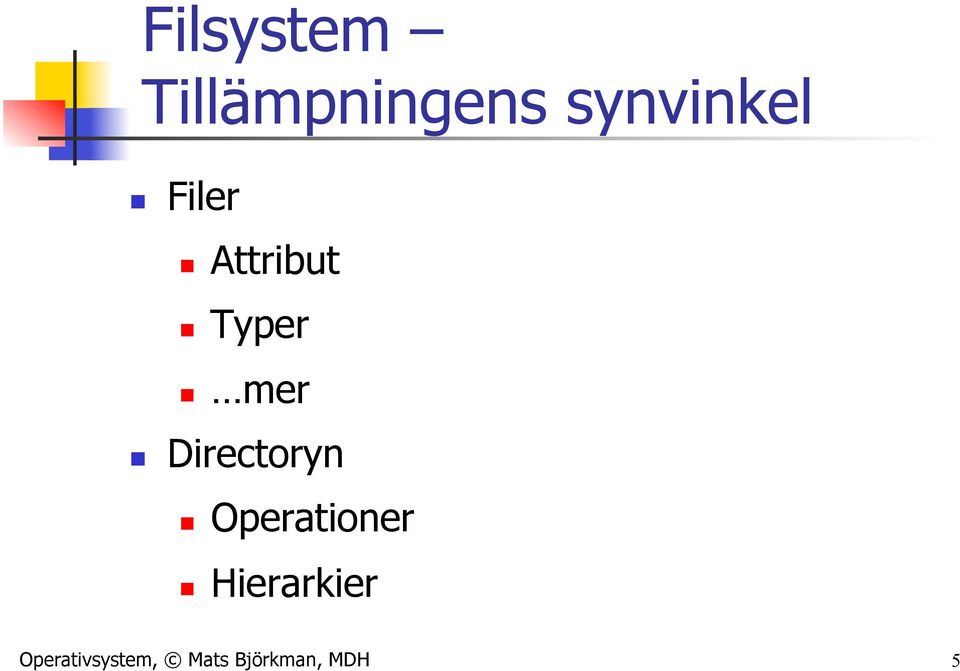

5 Filsystem Tillämpningens synvinkel n Filer n Attribut n Typer n mer n Directoryn n Operationer n Hierarkier Operativsystem, Mats Björkman, MDH 5

6 Långtidslagring av data Tre grundkrav för långtidslagring av data: n Möjligt att lagra stora mängder data n Data skall leva vidare efter att processen som skapade data avslutats n Flera processer skall kunna accessa data samtidigt Operativsystem, Mats Björkman, MDH 6

7 En hårddisks struktur Hårddiskar är komplexa och innehåller Diskar/skivor Spår/cylindrar Sektorer/block Även SSD:er (Solid State Disks, flashdiskar) är komplexa Block-baserade Slits med användning (flash-wear) Operativsystem, Mats Björkman, MDH 7

8 En hårddisks struktur Operativsystem, Mats Björkman, MDH 8

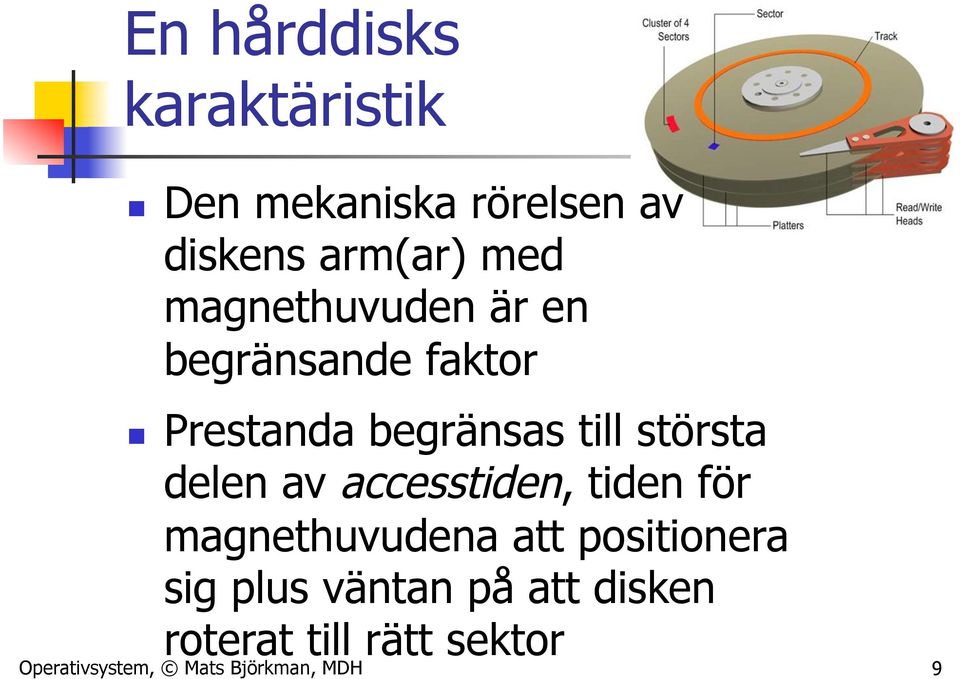

9 En hårddisks karaktäristik n Den mekaniska rörelsen av diskens arm(ar) med magnethuvuden är en begränsande faktor n Prestanda begränsas till största delen av accesstiden, tiden för magnethuvudena att positionera sig plus väntan på att disken roterat till rätt sektor Operativsystem, Mats Björkman, MDH 9

10 En hårddisks karaktäristik n Tiden för positionering kan vara 5-10 ms n Tiden för väntan kan vara 3-5 ms n Läsprestanda kan sedan vara i storleksordning 1 Gbps n Ett 1 kb block kan alltså läsas på 8 mikrosekunder efter en väntan som är i storleksordning 1000 ggr större Operativsystem, Mats Björkman, MDH 10

11 En hårddisks karaktäristik n Stora lagringsutrymmen är nästan uteslutande uppbyggda av mekaniska hårddiskar n Hur diskutrymmet hanteras blir väldigt viktigt för prestanda Operativsystem, Mats Björkman, MDH 11

12 En hårddisks karaktäristik n Att läsa flera närliggande sektorer är nästan lika billigt som att läsa 1 n Att flytta sig mellan närliggande tracks är mycket snabbare än att flytta sig tvärs över diskytan (kan vara ggr snabbare) Operativsystem, Mats Björkman, MDH 12

13 En hårddisks karaktäristik n Av dessa anledningar är det viktigt med lokalitet av data, block som accessas nära i tiden bör med fördel ligga nära varandra på disken n Cachning i primärminne blir också viktigt för prestanda n Disken själv har ofta en betydande buffert Operativsystem, Mats Björkman, MDH 13

14 Modell av en disk En disk ses som en linjär sekvens av block av fix storlek n n Två grundläggande diskoperationer: n n Read k: Läs block k Write k: Skriv block k Problem som uppstår: n n n Hur hittar man information på disken? Hur skyddar man en användares data från en annan? Hur vet man vilka block som är lediga? Operativsystem, Mats Björkman, MDH 14

15 Filer n Lösning: Filer n Precis som VM är en abstraktion av fysiskt minne, så är en Fil en abstraktion av informationen som lagras på en disk n Filkaraktäristik: n Filer hanteras via filnamn n Filer har en typ n Filer har även attribut Operativsystem, Mats Björkman, MDH 15

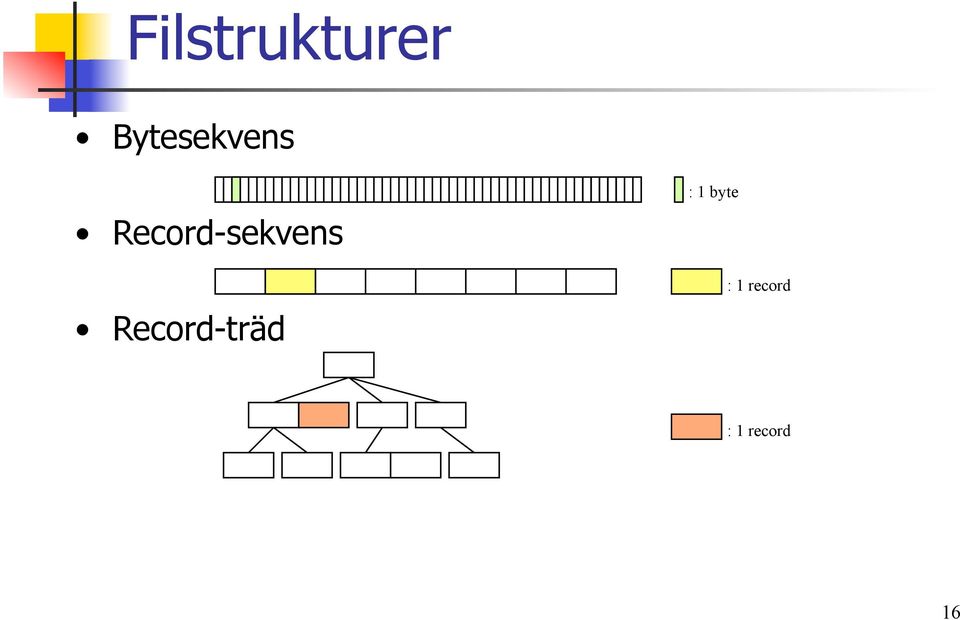

16 Filstrukturer Bytesekvens Record-sekvens Record-träd : 1 byte : 1 record : 1 record 16

17 Filtyper n Vanliga filer (regular files) n ASCII/UNICODE-filer n Binära filer n Directoryn n Character special files (stdin, stdout, ) n Terminal, skrivare, nätverk n Exekverbara filer n Specialfall av binärfil 17

18 Filattribut n Metadata om en viss fil, exempelvis: n Rättigheter: Read, Write, Execute n Ägare n Skapare n Storlek n Tider för skapande, senaste läsning, skrivning n 18

19 Filattribut 19

20 Långtidslagring av data n Att data överlever processen innebär att vi måste ha något annat än processen att relatera filens accessrättigheter till n Systemanvändarens identitet är den typiska associationen n Ägaren av en fil är då en systemanvändare n Rättigheter till filen relaterar till ägaren och till ev. grupper av användare Operativsystem, Mats Björkman, MDH 20

21 Filattribut 21

22 Filoperationer n CREATE, DELETE n OPEN, CLOSE n READ, WRITE, APPEND n SEEK n GET ATTRIBUTES, SET ATTRIBUTES n RENAME 22

23 Access till filer n Sekventiell n Läser bytes/records i ordning från filens start n Kan inte läsa på godtyckligt ställe i filen n Random Access n Kan läsa på godtyckligt ställe i filen n Record-baserade filsystem accessar genom nyckelvärde snarare än position 23

24 Sekventiell access n Enkel men begränsad n Naturlig för många tillämpningar: n Sökningar, strömning, transformationer, kompileringar n För vissa (gamla) medier nästan ett tvång, tänk magnetband 24

25 Sekventiell access n Enkel men begränsad n Naturlig för många tillämpningar: n Sökningar, strömning, transformationer, kompileringar n För vissa (gamla) medier nästan ett tvång, tänk magnetband 25

26 Sekventiell access n v=cel8wnw5uvs 26

27 En hårddisks karaktäristik n Även moderna hårddiskar är som vi nämnt ofta effektivare med sekventiell access än med random access Operativsystem, Mats Björkman, MDH 27

28 File operation example Fil ThreadA(){ FILE* f; int i=0; CREATE( file ); f=open( file ); for(;i<10;i++){ WRITE(f,i); } CLOSE(f); } 28

29 File operation example (cont.) ThreadB(){ FILE* f; Fil f=open( file ); SEEK(f,4); WRITE(f,12); CLOSE(f); } 29

30 File operation example (cont.) Fil ThreadC(){ FILE* f; int i=0,j[2]; f=open( file ); READ(f,&(j[0])); APPEND(f,j[0]); CLOSE(f); } 30

31 Directoryn n Directoryn är systemfiler som håller reda på andra filer n Hierarkiskt strukturerade med start i en rot n Strukturen åskådliggörs för användare grafiskt som mappar Operativsystem, Mats Björkman, MDH 31

32 Directoryn n Varje program har ett working/current directory n Absoluta/relativa paths Operativsystem, Mats Björkman, MDH 32

33 Hierarchical Directory Systems Operativsystem, Mats Björkman, MDH 33

34 Ett nyskapat directory innehåller:. En referens till det egna directoryt.. En referens till föräldradirectoryt 34

35 Filsystem exempel Print Working Directory Short directory listing Access Rghts Links Owner Group Size Date Time Name Long directory listing Number of blocks used by files 35

36 Filsystem exempel Print Working Directory Short directory listing Long directory listing List subdirectory (note link=4 files) File information 36

37 Filsystem - Implementation n Filsystem layout och block n Implementation av filer n Hantering av ledigt diskutrymme n och mer Operativsystem, Mats Björkman, MDH 37

38 Filsystem - layout E N T I R E D I S K Partition Partition Partition Partition Partition M B R O N E P A R T I T I O N Partition files and directories Partition table P A R T I T I O N H E A D E R Boot block Super block Free space management I-nodes/FAT Root directory Operativsystem, Mats Björkman, MDH 38

39 Block En diskpartition är i princip en lång räcka block av fix storlek, typiskt 512 bytes - 4 kbytes Blockstorlek tradeoff: Stor Liten Bra för I/O-prestanda, dålig beträffande fragmentering Dålig för I/O-prestanda, bra beträffande fragmentering Operativsystem, Mats Björkman, MDH 39

40 Klustring För att minska antalet block i stora filsystem har de flesta OS en möjlighet att klustra fysiska filblock till större enheter som blir de enheter som filsystemet hanterar Kan kallas kluster (Windows: FAT, exfat, NTFS) eller allocation blocks (MacOS: HFS Plus) Här kallar jag dessa block för block för enkelhetens skull, men kom ihåg att filsystem på stora diskar kan ha logiska filblock som är ganska mycket större (16 kb kb) än de fysiska filblocken (512 bytes - 4 kb) Operativsystem, Mats Björkman, MDH 40

41 Filsystemimplementation - uppgifter Huvuduppgiften för en filsystemimplementation är att hålla reda på vilka block som hör till vilka filer, och var i filen blocken hör hemma D I S K B L O C K S F I L E S File 1 File 2 File 3 Operativsystem, Mats Björkman, MDH 41

42 Filsystemimplementation Fyra sätt att hålla reda på filblock: n Sammanhängande allokering n Allokering med länkad lista n Allokering med länkad lista via ett index n I-noder (inoder i UNIX-terminologi) Operativsystem, Mats Björkman, MDH 42

43 Sammanhängande allokering n Varje fil allokeras som ett antal sammanhängande block: Fil A Fil B Fil C Plus: Lätt att implementera, goda prestanda Minus: Fragmentering, inte bra att tvingas flytta när filer växer Operativsystem, Mats Björkman, MDH 43

44 Allokering med länkad lista n Alla block som tillhör en fil sitter ihop i en länkad lista: Fil A Fil B Fil C Plus: Ingen fragmenteringsproblematik, enkel sekventiell access Minus: Random access blir väldigt långsam i stora filer Operativsystem, Mats Björkman, MDH 44

45 E E E E E 3 11 E E 4 12 E 13 E 1314 E E E 12 E 15 E E 8 16 E 9 17 Allokering med länkad lista via ett index n E X E M P E L : M S D O S F A T Länkarna till nästa block flyttas från disk till en tabell i primärminnet Fil A Fil B Fil C Plus: Tar bort problemet med att traversera en länkad lista där länkarna ligger på disk Minus: Indextabellen behöver vara i primärminnet Operativsystem, Mats Björkman, MDH 45

46 Allokering med länkad lista via ett index E X E M P E L : M S D O S F A T n Ett entry i ett MS-DOS-filsystemdirectory: Directory 1 Size (in bytes) File name Reserved Size FAT File extension Attribute Time Date First block number Operativsystem, Mats Björkman, MDH 46

47 I-noder E X E M P E L : U N I X V 7 F S n En liten tabell, en i-nod, används för varje fil: A 0 1 B 5 6 C Fil A Fil B Fil C Plus: Alla i-noder behöver inte vara i primärminne hela tiden Minus: Långsammare access än indexerade länkade listan Operativsystem, Mats Björkman, MDH 47

48 I-noder E X E M P E L : U N I X V 7 F S n Ett entry i ett UNIX V7 filsystemdirectory: Directory File name I-node number I-node block 1 block 2 block 3 block 4 File attributes Disk TIPS: Titta på figur i Tanenbaums bok! Operativsystem, Mats Björkman, MDH 48

49 Implementering av directoryn (a) Ett enkelt directory Fix storlek på entries Diskadresser och attribut i directoryentryt (b) Ett directory där varje entry bara pekar till en i-nod Operativsystem, Mats Björkman, MDH 49

50 Hantering av fritt diskutrymme n Länkad lista n n Bitmapp En länkad lista av oanvända block används för att hålla reda på fritt utrymme n Mycket bra om vi har ett litet primärminne eller en full disk n En bitmapp för alla block håller reda på vilka block som är allokerade och vilka som är lediga n Bättre än länkad lista om bitmappen kan hållas i primärminnet Operativsystem, Mats Björkman, MDH 50

51 Övning ledigt diskutrymme Från tentamen : Givet en hårddisk med en total storlek på X bytes, en blockstorlek på B bytes och ett ickeallokerbart minnesutrymme på Y bytes (t.ex. FAT, rotkatalog och bootsektor), hur stort utrymme (angivet i bytes) krävs för representation av det lediga utrymmet på disken om det representeras av: a) en bitmap. b) en länkad lista (Ett element i den länkade listan tar upp L bytes och varje block länkas för sig. Vidare betecknar vi andelen lediga block (i procent) A) Operativsystem, Mats Björkman, MDH 51

52 Filsystem - tillförlitlighet n Filsystembackup n n Full Inkrementell n Konsistenskontroll av filsystemet Operativsystem, Mats Björkman, MDH 52

53 Konsistenskontroll av filsystemet n Varför behövs konsistenskontroll av filsystemet? n Systemkrascher eller strömavbrott just när OS:et hanterar filblock eller ändrar i directoryn eller i-noder (vanligare än man tror, filhantering pågår hela tiden ) n Buggar i operativsystemet ger upphov till fel n Operativsystem, Mats Björkman, MDH 53

54 Konsistenskontroll av filsystemet - metodik n n Gå genom varje fil och listan av fria block. Notera för varje block i dessa listor om blocket finns med i en fil eller på fria listan. Kontrollera sedan för varje block i filsystemet, att blocket antingen är del av en fil eller finns med på fria listan. Andra möjligheter: n n n n Blocket finns varken i en fil eller med på fria listan Blocket är både del av en fil och med på fria listan Samma block används av mer än en fil Samma block finns mer än en gång i fria listan Hur hanteras dessa situationer? Operativsystem, Mats Björkman, MDH 54

55 Konsistenskontroll, exempel Free Allocated Free Allocated Free Allocated Free Allocated Free Allocated (Exemplet gäller länkade listor, för bitmapp är inte fall 2 möjligt) Operativsystem, Mats Björkman, MDH 55

56 Konsistenskontroll av filsystemet n Varför konsistenskontroll tar tid: n Vi måste vandra genom hela filsystemsträdet och notera varje block i varje fil n Med 4 kb block finns det 1 miljard block på en 4 TB-disk Operativsystem, Mats Björkman, MDH 56

57 För mer information n Läs fallstudierna av Windows och UNIX i boken n Lyssna på seminarierna! Operativsystem, Mats Björkman, MDH 57

58 Lärandemålen igen n Krav på filsystem n Filsystem - layout n Filsystem - implementationer n FAT n I-noder Operativsystem, Mats Björkman, MDH 58
