1 Skyllermarks Kraft kräver kvalitet. Foto: Bengt Nyman Mer el hållbart Som båtmänniska kan du producera din egen el. Vi har tagit fram ett system av hög kvalitet för att släppa fram elkraften i din båt med instruktioner som går att förstå. Vem vill inte ha dubbel laddning? Du kan producera mer el med Skyllermarks elsystem och njuta av allt som båtlivet har att erbjuda utan att behöva oroa dig över om elen kommer att räcka till. Så koppla in, kasta loss och koppla av. Din resa mot mer elkraft börjar nu. Elguiden

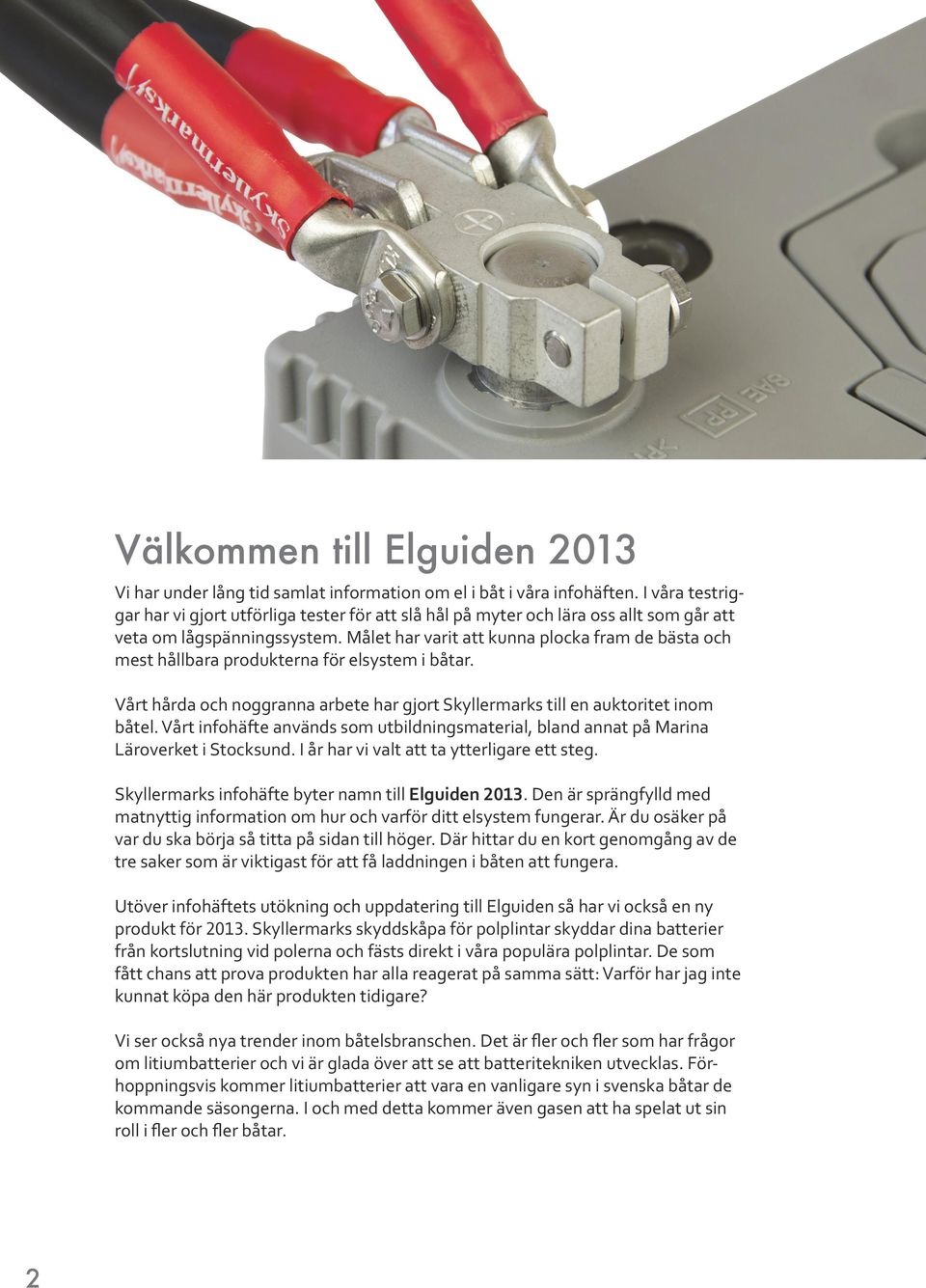

2 Välkommen till Elguiden 2013 Vi har under lång tid samlat information om el i båt i våra infohäften. I våra testriggar har vi gjort utförliga tester för att slå hål på myter och lära oss allt som går att veta om lågspänningssystem. Målet har varit att kunna plocka fram de bästa och mest hållbara produkterna för elsystem i båtar. Vårt hårda och noggranna arbete har gjort Skyllermarks till en auktoritet inom båtel. Vårt infohäfte används som utbildningsmaterial, bland annat på Marina Läroverket i Stocksund. I år har vi valt att ta ytterligare ett steg. Skyllermarks infohäfte byter namn till Elguiden Den är sprängfylld med matnyttig information om hur och varför ditt elsystem fungerar. Är du osäker på var du ska börja så titta på sidan till höger. Där hittar du en kort genomgång av de tre saker som är viktigast för att få laddningen i båten att fungera. Utöver infohäftets utökning och uppdatering till Elguiden så har vi också en ny produkt för Skyllermarks skyddskåpa för polplintar skyddar dina batterier från kortslutning vid polerna och fästs direkt i våra populära polplintar. De som fått chans att prova produkten har alla reagerat på samma sätt: Varför har jag inte kunnat köpa den här produkten tidigare? Vi ser också nya trender inom båtelsbranschen. Det är fler och fler som har frågor om litiumbatterier och vi är glada över att se att batteritekniken utvecklas. Förhoppningsvis kommer litiumbatterier att vara en vanligare syn i svenska båtar de kommande säsongerna. I och med detta kommer även gasen att ha spelat ut sin roll i fler och fler båtar. 2

3 Tre saker avgör din laddning Det som avgör storleken på din laddning är din kunskap. Vi har samlat vår kunskap på fyra olika ställen; i den här skriften, på vår hemsida, på nedstoppen som följer med produkterna och i vår film om laddning. Efter kunskap är det främst tre saker som påverkar hur mycket laddning du får: 1 Kablar/kopplingar Många elsystem har dåliga kablar och kopplingar. Dåliga kablar och kopplingar gör att en stor del av laddningen försvinner. Dimensionera rätt efter generatorstorlek och avstånd. Läs mer på sidan Batterierna Se till att du har tillräckligt stor batteribank. Ha en bank som är märkt som 4 gånger så stor som din dygnsförbrukning. Ofta ger det ca 200 Ah i banken. Läs mer på sidan Generatorn Generatorn sätter gränsen för hur mycket el som genereras när allt annat är perfekt. Ha en förbrukarbank på åtminstone 225 Ah och en solpanel installerad innan du funderar på att uppgradera från en 50 A generator till en större. Läs mer på sidan 34. 3

4 lösningar ha svar på. Skyllermarks tips och råd - Laddning Språk: Svenska Textning: Nej kopplar i båten Denna DVD (inklusive dess ljudspår) är distribuerad endast för privat och enskilt bruk. Andra andra rättigheter är förbehållna rättighetsinnehavaren. Om ej uttryckligen tillåts i gällande lagstiftning eller skriftligen av rättighetsinnehavaren, är framställning av kopior, offentlig visning eller annat kommersiellt bruk av hela eller delar av denna DVD, strängeligen förbjudet. Denna DVD får ej exporteras, återförsäljas och/eller distribueras på affärsmässiga grunder utanför EU utan utryckligt tillstånd i gällande lagstiftning eller från Skyllermarks Pressar AB. Ansvarig utgivare Albert Säfström. 16:9 Widescreen Art.Nr Kraft kräver kvalitet. Hitta rätt produkt för dig Sida Kom igång Grundsatser 6 och 7 Lär känna ditt elsystem Elmätare Tångamperemätare SKYLLERMARKS TIPS OCH RÅD - LADDNING Hur du får bättre laddning Vi jämför och testar olika Häfte ingår med mer fakta Vad du bör tänka på när du Du har börjat intressera dig för laddningen i båten. Kanske motvilligt, pådriven av ett elsystem som fungerar sådär. I vilken ände ska jag börja och vad är det som händer egentligen? Det är frågor du vill I Skyllermarks tips och råd-film går vi igenom laddning på ett praktiskt plan. Genom att testa smarta och korkade saker åt dig slipper du göra misstag som du annars riskerat att göra. Slå dig ner i soffan och slå på den här DVD:n istället för TV:n i en halvtimme så är du på god väg att förstå ditt elsystem i båten. Barntillåten Speltid: ca 30 min Produktionsår 2011 Fakta/dokumentär Skyllermarks Pressar AB SKYLLERMARKS TIPS OCH RÅD - LADDNING SKYLLERMARKS TIPS OCH RÅD LADDNING EN VÄGLEDNING TILL MER EL I DIN BÅT Film om laddning Skyllermarks 8 och 9 Tjocka kablar Rörkabelskor Förtennad gummikabel Färdigpressade kablar 10 och 11 Tunna kablar 12 och 13 Isolerade kabelskor PVC-kabel (Minirullar) Gör dina egna kablar Krympslang Pressverktyg 14 och15 Värmepistol Kapverktyg Skruva fast Kopplingsplintar Polplintar Batterifästen och Säkringar Säkringshållare Säkringar 18 och 19 Skyddskåpor Skyddskåpor Nyhet! Skyddskåpa polplint 22 4

5 Sida Använd elen Cigaretttändaruttag Separera batteribanken Stickproppar Specialuttag 24 och 25 9 Skiljerelä Informationen du letar efter 26-27: Översikt Börja här om du vill få en bra överblick över vad du behöver veta : Kabeldimensionering Allt du behöver veta för att kunna dimensionera dina kablar på egen hand : Hur många batterier? Vi går igenom hur du räknar på din energibalans och hur det påverkar dina batterier : Säkerhet Varför och hur bör du säkra din båt? 33-34: Laddning och generatorer Så fungerar laddningen i båten. Mycket matnyttig information om generatorer : Skyllermarkssystemet Vi går igenom tankarna bakom vårt elsystem och hur du gör om du har dubbla motorer eller utombordare : Fördjupning Vi tar avstamp i Ohms lag och förklarar hur våra produkter kan ge dubbel laddning. 5

6 Grundsatser som drar igång ditt elsystem Dåliga kopplingar och tunna kablar gör att många båtar endast producerar en bråkdel av den elektricitet de skulle kunna producera. Det kan vara svårt att veta vad som behövs för att ett elsystem ska fungera bra. Därför har vi samlat de viktigaste produkterna för att komma i gång i tre olika startpaket, anpassade till storleken på din båt. Skyllermarks grundsatser monteras enkelt i båten. Mät hur långa kablarna ska vara mellan kopplingspunkterna, beställ sedan färdigpressade kablar och skruva fast dem i kopplingspunkterna. Resultatet är ett elsystem av hög kvalitet som ger minst dubbel laddning för de flesta. Oöverträffad hållbarhet får du på köpet. Så monterar du en grundsats Köp en grundsats i passande storlek för ditt elbehov. Montera kopplingsplintarna 4x50 mm 2 nära generator och startmotor. Montera Skyddskåpa S över den röda plinten. Montera därefter den röda säkringshållaren så nära startbatteriet som möjligt. Montera Skyddskåpa XS över säkringshållaren. Skiljereläet monterar du helst så att de medföljande kablarna räcker mellan startbatteriet och första förbrukarbatteriet. Är avståndet mellan start- och förbrukarbatteri större är det bäst att bara skarva den ena kabeln. Polplintarna monterar du på plus- och minuspolerna på batterierna. Om du har köpt Grundsats 3 monterar du den svarta säkringshållaren så nära förbrukarbatteriet som möjligt. Montera Skyddskåpa XS över säkringshållaren. Kopplingsplintarna 6 x 50 mm 2 monterar du på lämplig plats efter säkringshållaren. Det som återstår är att mäta hur långa kablarna i ditt nya elsystem ska vara. Mät avstånden mellan generator, kopplingsplintar, säkringshållare och polplintar och anteckna dem på den beställningssedel för kablar som medföljer i varje grundsats. Det finns extra beställningssedlar hos återförsäljarna och på vår hemsida. Beställ därefter kabeln färdig från butik eller tillverka den själv genom att hyra/köpa lämpliga verktyg. Slutligen återstår bara att skruva fast kablarna och ditt nya elsystem för elproduktion är klart. Kopplingsplint Kopplingsplint 4 x 50 mm 2 4 x 50 mm 2 Polplint 50 mm 2 (+) Säkringshållare XS Säkring 6 Säkringshållare XS vrid Säkring Skiljerelä 75 A 12 V Kopplingsplint 6 x 50 mm 2 Kopplingsplint 6 x 50 mm 2

7 Grundsats 1 Grundsats 2 Grundsats 2-24 Grundsats 3 Artikelnummer E2000 Artikelnummer E2010 Artikelnummer E2040 Artikelnummer E2020 Grundsats för en motor, ett startbatteri och ett förbrukarbatteri. 12-volt. Grundsats för en motor, ett startbatteri och två förbrukarbatterier. 12-volt. Grundsats för en motor, två startbatterier och två förbrukarbatterier. 24-volt. Grundsats för två motorer, ett startbatterier och tre förbrukarbatterier. 12-volt. Innehåll Skiljerelä Skiljerelä 35 cm kablar 75 A 12V Batterikopplingar 2 st Polplint (-) 50 mm 2 2 st Polplint (+) 50 mm 2 Innehåll Skiljerelä Skiljerelä 35 cm kablar 75 A 12V Batterikopplingar 3 st Polplint (-) 50 mm 2 3 st Polplint (+) 50 mm 2 Innehåll Skiljerelä Skiljerelä 35 cm kablar 50 A 24V Batterikopplingar 4 st Polplint (-) 50 mm 2 4 st Polplint (+) 50 mm 2 Innehåll Skiljerelä Skiljerelä 35 cm kablar 75 A 12V Batterikopplingar 4 st Polplint (-) 50 mm 2 4 st Polplint (+) 50 mm 2 Kopplingsplintar och skyddskåpor 1 st Kopplingsplint 4 x 50 mm 2 röd 1 st Skyddskåpa S Kopplingsplintar och skyddskåpor 1 st Kopplingsplint 4 x 50 mm 2 röd 1 st Kopplingsplint 4 x 50 mm 2 svart 1 st Skyddskåpa S Kopplingsplintar och skyddskåpor 1 st Kopplingsplint 4 x 50 mm 2 röd 1 st Kopplingsplint 4 x 50 mm 2 svart 1 st Skyddskåpa S Kopplingsplintar och skyddskåpor 1 st Kopplingsplint 4 x 50 mm 2 röd 1 st Kopplingsplint 4 x 50 mm 2 svart 1 st Kopplingsplint 6 x 50 mm 2 röd 1 st Kopplingsplint 6 x 50 mm 2 svart 1 st Skyddskåpa S 1 st Skyddskåpa M Säkringshållare och skyddskåpa 1 st Säkringshållare XS vridsäker 1 st Skyddskåpa XS Säkringshållare och skyddskåpa 1 st Säkringshållare XS vridsäker 1 st Skyddskåpa XS Säkringshållare och skyddskåpa 1 st Säkringshållare XS vridsäker 1 st Skyddskåpa XS Säkringshållare och skyddskåpa 1 st Säkringshållare XS vridsäker 1 st Säkringshållare XS vridsäker 2 st Skyddskåpa XS Säkring 2 st Säkring med hus 400 A Säkring 2 st Säkring med hus 400 A Säkring 2 st Säkring med hus 100 A Säkring 2 st Säkring med hus 500 A 2 st Säkring med hus 100 A Installationsanvisning 1 st installationsanvisning Installationsanvisning 1 st installationsanvisning Installationsanvisning 1 st installationsanvisning Installationsanvisning 1 st installationsanvisning kr kr kr kr Plusplint Generator D+ B- B+ G1 S1 Startmotor Startbatteri Plusplint Generator D+ B- B+ G1 S1 Startmotor Startbatteri Minusplint Plusplint Skiljerelä + Startbatteri Förbrukarbatteri Generator D+ B- B+ G1 + Startbatteri Minusplint S2 Startmotor Huvudsäkring Förbrukarbatteri Skiljerelä Huvudsäkring Förbrukarbatteri + Förbrukar-batteri Skiljerelä S1 Startmotor Huvudsäkring Förbrukarbatteri Plusplint 2 Plusplint 1 B+ B- G2 Generator D+ B- B+ G1 Startbatteri S1 Förbrukarbatteri Skiljerelä Huvudsäkring Förbrukarbatteri Förbrukarbatteri Minusplint 2 Minusplint 1 7

8 Elmätare Som båtägare är du både elproducent och elkomsument. För att du ska ha koll på hur mycket el du producerar och hur mycket som förbrukas behöver du tillförlitliga instrument. Skyllermarks batteriövervakning visar elsystemets spänning och hur mycket ström som flödar in eller ut ur batteribanken. Både ström och spänning visas samtidigt tillsammans med en uppskattning av hur mycket kapacitet som återstår i batteribanken. Använd instrumentet för att se till att generatorn gör sitt jobb, för att optimera din förbrukning och för att förlänga batteribankens livslängd. Släng ett öga på instrumentet när du går iland så du vet att inget ligger och krypdrar ström. Instrumentet levereras komplett med lättförståelig instruktion på svenska och alla nödvändiga anslutningskablar. Kabelshunt ingår. Batteriövervakning Artikelnummer V2400 V2500 Mätområde - ström A A Batteribankens storlek Ah Ah Shunt 50 mv vid 100 A 50 mv vid 200 A Pris kr kr Storlek 110 x 100 mm Mätområde - spänning 8-16 V Bakgrundsbelysning Orange Förbrukning < 0,003 A Shuntkabelns längd 73,5 cm Mätkablagets längd 5 m Smartare med kabelshunt En shunt är ett motstånd som amperemetern använder för att räkna ut hur mycket ström som passerar. Extra motstånd i ditt elsystem är inget att eftersträva. Därför har vi tagit fram en kabelshunt som är kabel och shunt i ett. Den ersätter en befintlig kabel i ditt elsystem så du slipper ha en separat shunt som skapar extra spänningsfall och stjäl laddning. Köper du Skyllermarks batteriövervakning skickar vi med en kabelshunt på köpet. G1 S1 Till förbrukare 8 Tångamperemeter En tångamperemeter är som ett stetoskop för ditt elsystem. Med den kan du mäta hur mycket elektricitet som strömmar genom ditt system, hitta krypströmmar och se om du har dåliga kopplingar eller kablar. Den kan även mäta spänning och motstånd med de medföljande mätsladdarna. Artikelnr. V2000 Pris kr Förbrukarbatteri Skiljerelä Till förbrukare Startbatteri 5 m kabel

9 Film om laddning Det finns många skrönor och felaktiga uppfattningar om hur laddning i båtar fungerar. Vi är själva skyldiga till att slänga oss med uttryck som dubbel laddning och andra otroliga saker. Du kanske har frågat dig vad det är som är viktigt när det gäller el i båt? Du kanske har undrat om det som står i reklamen verkligen stämmer? Kan jag verkligen få dubbel laddning? Med Skyllermarks film klarnar begreppen. Då får lära dig hur saker hänger ihop och du får förståelsen du behöver för att ta tag i din båts elsystem. Artikelnr. Spänning Effekt Format Längd Pris 1337 Måttlig Kunskap 35 min 164 kr Skiljereläsatser För att vara säker på att alltid kunna starta motorn bör du se till att startbatteriet skiljs från förbrukarbatterierna automatiskt när motorn står still. Enklaste och billigaste lösningen för detta är att använda ett skiljerelä av god kvalitet med ordentliga kablar. Ett skiljerelä förbrukar ingen ström alls när motorn är avstängd. Dioder orsakar spänningsfall som hindrar laddningen. Det gör inte ett skiljerelä. 12 V, 75 A 24 V, 50 A Artikelnummer E0800 E0805 Antal växlingar ca vid 75 A ca vid 50 A Max ström ( 1s) 400 A 200 A Kabelarea 25 mm 2 Kabellängd Anslutning 2 x 35 cm 2 st M6 Pris 758 kr 865 kr Mer information på skyllermarks.se Du kan läsa in QR-koden här brevid med din telefon för att läsa mer om skiljerelän. Appen du behöver för att scanna koden hittar du om du söker på QR code scanner där du brukar ta hem appar. Monteringsguide Montera skiljereläet mellan plus (+) på startbatteriet och plus (+) på förbrukarbatteriet. Är avståndet mellan start- och förbrukarbatteri för stort är det bäst att bara skarva den ena kabeln. Till minus, t.ex. på ett batteri Till startbatteri (+) Till D+ eller tändningen Till förbrukarbatteri (+) Reläets ena 6,3 mm stift kopplas till D+ på generatorn (se andra beteckningar på sid 28) eller till rätt stift på tändningslåset. På tändningslåset används det stift som har spänning vid motorgång, men inte när motorn är avstängd. Denna kabel styr reläet. Det andra stiftet kopplas till startbatteriets minus (-). Använd gärna 2,5 mm 2 kabel eller grövre. Det finns ingen risk att koppla reläet eller reläets styrning baklänges. 9

10 Rörkabelskor Skyllermarks rörkabelskor är av förtennad dubbelglödgad koppar. Rätt pressade släpper dessa rörkabelskor inte in syre till koppartrådarna i kabeln. De är medvetet konstruerade utan inspektionshål för att inte släppa in syre till kabeln. Eftersom de har ordentlig godstjocklek och är dubbelglödgade återfjädrar de inte efter pressning vilket rörkabelskor av dålig kvalitet och kabelskor av mässingsplåt alltid gör. Sexkantspressning av våra rörkabelskor ger perfekt hållkraft, täthet och kontakt mot koppartråden. Area [mm 2 ] pack 2-pack RK kr RK kr RK kr RK kr RK kr RK kr RK kr 95 Håldiameter [mm] RK kr RK kr RK kr RK kr RK kr RK kr RK kr RK kr RK kr RK kr RK kr RK kr RK kr RK kr RK kr RK kr RK kr! Dubbelglödgning Obearbetad koppar är mjuk men den styvnar när den bearbetas. Det betyder att bearbetad koppar, som den i rörkabelskor, fjädrar tillbaka till sin originalform om de pressas runt en kabel. Du kan få bearbetad koppar att mjukna igen genom att glödga den. Det är en process där kopparn hettas upp till 400 C och sedan kyls av. För att säkerställa att våra rörbabelskor inte återfjädrar glödgas rörkabelskorna två gånger (därav namnet dubbelglödgning). Det gör att de blir mjuka och lättpressade. Det gör också att de styvnar först när rörkabelskon är fastpressad på kabeln. Därför kan pressningen behålla sitt kontakttryck hela kabelns livslängd. Vi har även rörkabelskor i andra dimensioner. Prata med din närmaste butik för mer information. Varför förtennat och sexkantspressning? 10 När koppar kommer i kontakt med syre oxideras kopparn och bildar kopparoxid. Kopparoxiden är grön till färgen och fungerar som en isolator. Den hindrar strömmen från att komma fram och är en katastrof för laddningen. Ett tennhölje runt kopparn skyddar mot syret och gör att kopparn håller sig fräsch längre. Därför erbjuder vi ett stort utbud av förtennade produkter. För att skydda kabeln är pressningen kritisk. Pressverktyg, kabelsko och kabel måste passa ihop. Med sexkantspressning går det att pressa så att syret inte kommer in och oxiderar kabeln. Vi har kvalitetsprodukterna som behövs för att klara av pressningen och se till att du slipper göra om jobbet med att förbättra ditt elsystem nästa säsong igen. Rätt kabelsko Rätt verktyg Rätt kabel Fel

11 Förtennad gummikabel Förtennad och extra fintrådig gummikabel. Flexibel och följsam, lätt att placera i båtar där kabeldragningen kan vara knepig. Gummihöljet är slitstarkt och beständigt mot olja. Samtidigt är det tätare än PVC som kan släppa igenom syre till kardelerna vilket påskyndar oxidering. Varje enskild kardel är belagd med ett lager tenn för att klara den marina miljön i många år. Fintrådigheten ger även hög vibrationstålighet. Artikelnr Area Ytterdiameter Vikt Pris/meter FK mm 2 9,5 mm 200 g/m 52 kr FK mm 2 11,0 mm 300 g/m 78 kr FK mm 2 12,0 mm 400 g/m 111 kr FK mm 2 14,0 mm 560 g/m 156 kr FK mm 2 16,5 mm 780 g/m 204 kr FK mm 2 18,5 mm g/m 256 kr FK mm 2 20,0 mm g/m 335 kr Teknisk specifikation Storlek mm mm 2 Färg Isolering Gummi Ledningsmaterial Förtennad koppar Trådtjocklek 0,21 mm 0,51 mm Lägsta temperatur -25 C Högsta temperatur 80 C Färdiga rullar med gummikabel Kablarna levereras färdigrullade i längder om 25, 50 och 100 m. Upprullning på bobin ingår i priset, men pant för bobinen tillkommer. Artikelnr. FKXXX1 FKXXX2 FKXXX3 Längd 25 m 50 m 100 m Färdigpressade kablar Vår förtennade gummikabel pressas med våra dubbelglödgade rörkabelskor och förses med stödjande krympslang. Det ger en lättinstallerad kabel med suverän hållbarhet. Artikelnummer Färg Area Kabellängd Kabelanslutning Pris KS1001 KS1002 KS1040 KS1050 KS1060 KS1070 KS1095 KS1096 KS1110 KS1120 KS1130 KS1040 KS1170 KS mm 2 35 mm 2 20 cm 2 st M6 76 kr 35 cm 86 kr 50 cm 96 kr 70 cm 143 kr 90 cm 163 kr 1 st M6 115 cm 189 kr 1 st M8 50 mm cm 307 kr 11

12 Isolerade kabelskor och andra kopplingar Skyllermarks isolerade kabelskor finns i en mängd varianter. Hitta den variant som passar just ditt behov, eller köp vårt populära 80-pack med ett urval av de mest användbara isolerade kopplingarna. Alla isolerade kopplingar är förtennade för överlägsen livslängd. Förpackning Typ 0,5-1 mm 2 Blå 1,5-2,5 mm 2 Gul 4-6 mm 2 Ringkabelsko Ø 5 mm IK kr IK kr Ringkabelsko Ø 6 mm IK kr IK kr IK kr Gaffelkabelsko Ø 6 mm IK kr IK kr IK kr Stiftkabelsko Ø 1,9 mm IK kr IK kr IK kr 10-pack Skarvhylsa Helisolerad IK kr IK kr IK kr Flatstifthylsa Helisolerad 6,3 x 0,8 mm IK kr IK kr Flatstift 6,3 x 0,8 mm IK kr IK kr Ändavslut Helisolerad IK kr IK kr Förgreningshylsa 6,3 x 0,8 mm IK kr IK kr pack Blandpack Innehåller utvalda isolerade kabelskor, hylsor, förgreningar och stift av olika dimensioner. RK kr

13 Förtennad PVC-kabel För dimensioner upp till 10 mm 2 har Skyllermarks ett brett sortiment av förtennad kabel med isolering av PVC. Den är perfekt för installation av apparater i din båt eller husvagn och finns i flera färger och grovlekar. För mer strömkrävande installationer som generator eller startmotor använd vår gummikabel, se sida 11. Enkelledad Dubbelledad Dimensioner 0,75-10 mm 2 2 x 0,75-2 x 6 mm 2 Kabeltyp RK(230 V) RKUB (80 V) Isolering PVC Ledningsmaterial Förtennad koppar Trådtjocklek 0,25 mm Högsta temperatur 70 C Artikelnummer Färg Area Längd Pris FK0980 FK0990 0,75 mm 2 25 m 92 kr FK1000 FK1010 1,5 mm 2 18 m 114 kr FK1020 FK1030 2,5 mm 2 14 m 136 kr FK1040 FK mm 2 10 m 163 kr FK1060 FK mm 2 8 m 182 kr FK1081 FK mm 2 7 m 273 kr FK1099 FK1100 FK1103 FK1120 FK1123 och svart Brun och brun och svart Brun och brun 2 x 0,75 mm 2 12 m 114 kr 2 x 1,5 mm 2 10 m 137 kr 2 x 2,5 mm 2 8 m 167 kr Fler färger Vi har fler färger i vårt sortiment. Tabellen visar bara de vanligaste. FK x 4 mm 2 6 m 211 kr FK1140 och svart 2 x 6 mm 2 7 m 320 kr FK x 2,5 mm 2 35 m 609 kr PVC-kabel i storpack Kablarna finns färdigrullade i längder om 25, 50 och 100 m. Upprullning på bobin ingår då i priset, men en pant för bobinen kan tillkomma för de största rullarna. Mer information på skyllermarks.se 13

14 Krympslang Krympslang 2:1 av kadmiumfri polyolefin används för att ge extra stadga och täthet åt kabeländarna. För att isolera pressningen sätts krympslangen utanpå kabelsko och kabel. Värm krympslangen med en värmepistol tills den smiter åt om kabeln. Krympslangen finns både i butiksförpackning och som metervara. Butiksförpackningar Artikelnummer Färg Storlek Längd Pris TK ,5-4 mm 2 32 kr Cd Kadmiumfri TK mm 2 29 kr TK 0600 och svart mm 2 2 x 30 cm TK mm 2 42 kr TK mm 2 50 kr Vill du se hur du pressar en kabelsko? Storpack à 5 meter Artikelnummer Färg Storlek Längd Pris TK 0421 TK ,5-4 mm kr TK 0401 TK 0411 TK 0441 TK mm mm 2 5 meter 170 kr Mer information på skyllermarks.se TK 0461 TK 0471 TK 0481 TK mm kr mm kr Gasdriven värmepistol Skyllermarks gasdrivna värmepistol med piezoelektrisk tändning är kompakt och enkel att ha med ut till båten. Den ger tillräckligt hög värme för att få krympslangen att sluta helt tätt om dina kabelskor. Värmepistol gasdriven Artikelnr. Pris TK kr Extra gaspatron Artikelnr. Pris 14 TK kr Temperaturintervall: 400 till 750 C Medföljande gaspatron räcker till två timmar kontinuerligt brännande.

15 Press- och kaptänger Pressningen av kabelskon på kabeln är mycket viktigt, särskilt om du vill slippa göra om jobbet efter några år. Skyllermarks säljer kontaktpressningstänger för kabeldimensionerna 0,25 till 120 mm². V 0200 De större tängerna (6-50 mm 2, mm 2 och mm 2 ) har ett system med roterande sexkantsbackar för val av storlek. Du slipper lösa delar som kan försvinna. Tängerna har extra utväxling för att få ett korrekt tryck när du pressar. V 0290 Pressa alltid kabelskon två gånger. Först närmst hålet och sedan närmre kabelhöljet. V 0300 Kaptången är sylvass och slipad med eggar i perfekt vinkel för att klippa i kopparkablar. Klarar 120 mm 2.Tål ej att klippa stålvajer. Brutal utväxling ger en extra knyck Kraftiga plastklädda stålarmar Inga lösa delar! Kapa aldrig vajer med en kabelkaptång. Två pressningar per kabelsko Artikelnummer Tångtyp Grepp Kabelintervall Pris V 0200 V 0290 Kaptång för kopparkabel Presstång för isolerade kabelskor 1-hands 0, mm kr 0,5-6 mm kr V ,75-10 mm kr V 0320 Presstång för 6-50 mm kr V 0330 rörkabelskor 2-hands mm kr V mm kr Kabelhållarsats Tunga kablar utan dragavlastning riskerar att knäcka klena skruvar. Med Skyllermarks kabelhållarsats innehållande fästplattor, buntband och rostfria skruvar kan du dragavlasta tunga kablar och minska belastning på anslutningsskruvarna på exempelvis generator. Artikelnummer TK 0930 Buntband 12 st 4,8 x 200 mm Fästskruv 8 st 4,2 x 16 mm Fästplattor Pris 8 st 54 kr! Avlasta tunga kablar! 15

16 Kopplingsplintar Du kan slippa spänningsfall med bra kopplingsplintar och bra kablar med bra kabelskor. För bästa effekt montera bara en kabel på varje skruv på plinten. Drar du fast rörkabelskon på plinten tillräckligt hårt släpps syret inte in. Du får en koppling som saknar spänningsfall och som håller mycket länge. Alla medföljande skruvar är rostfria. Med varje förpackning medföljer borrmall för enkel montering av plintarna.!!! Endast en kabel per skruv! Dra åt ordentligt! Komplettera gärna med en skyddskåpa på plussidan! Förtennad mässing Glasfiberarmerad polypropen Rostfria skruvar Även i svart Alla kopplingsplintar finns även i svart, perfekt som jordplint. Artikelnr Färg Anslutningar Hålbild Storlek Fästskruv Pris E0330 E x 6 mm 2 7 st M5 115 x 28 x 16 mm 125 g 2 st 4,2 x 16 mm 144 kr E0302 E x 50 mm 2 4 st M8 E0312 E x 95 mm 2 3 st M8 126 x 55 x 20 mm 290 g 4 st 4,8 x 25 mm 341 kr E0840 E x 70 mm x 16 mm 2 1 st M8 & 8 st M6 E0300 E x 50 mm 2 6 st M8 E0305 E x 50 mm x 16 mm 2 3 st M8 & 8 st M6 E0315 E x 95 mm 2 5 st M8 170 x 55 x 20 mm 425 g 4 st 4,8 x 25 mm 410 kr E0320 E x 120 mm 2 4 st M8 E0830 E x 70 mm x 16 mm 2 1 st M8 & 14 st M6 16

17 Polplintar För att kunna ansluta dina kablar till batteripolerna har vi utvecklat polplinten. Den är kopplingsplint och polsko i ett. På polplinten kan du sätta upp till fyra grova kablar utan att de hamnar på varandra. Det gör att du kan dra åt ordentligt så du slipper spänningsfall. Alla kontaktytor är planfrästa och hela polplinten är gjord i förtennad mässing. Alla skruvar, brickor och muttrar är av rostfritt stål.!!! Endast en kabel per skruv! Montera försiktigt på blypolen. Tryck ner ordentligt, men dra inte åt för hårt! Dra fast kablarna ordentligt! Förtennad mässing Rostfria skruvar 50 mm 2 95 mm mm 2 Artikelnummer Pol Maximal kabeldimension För kabelanslutningar Anslutning Pris E0101 (-) E0141 (+) 50 mm 2 2 st 35 mm 2 2 st 50 mm 2 3 st M6 102 kr E0130 (-) E0170 (+) E0131 (-) E0161 (+) 2 st 35 mm 95 mm 2 2 st M6 2 2 st 95 mm 2 1 st M8 2 st 35 mm 120 mm 2 2 st M6 2 1 st 120 mm 2 1 st M8 122 kr 122 kr Batterifäste Våra batterifästen är av hög kvalitet i rostfritt stål med spännband i polyester och rostfritt metallspänne. Används för att fixera batterierna i båten. Förpackningen innehåller två fästen samt en rem för att fixera ett batteri. Rostfri fästskruv medföljer. Artikelnummer Rem Fästskruv Pris E mm x 1,6 m 4 st 6,3 x 25 mm 398 kr 17

18 Säkringshållare för huvudsäkringar Om något går fel i båtens elsystem kan en huvudsäkring förhindra allvarliga skador genom att bryta strömmen. I våra hem finns både en huvudsäkring utanför lägenheten och ett säkringsskåp inne i lägenheten. Många nya båtar har huvudsäkringar nära batterierna, men det saknas fortfarande i många båtar. Säkringshållare XS vrid har fäste för en huvudsäkring för upp till 750 A. Den har specialskruvar och specialbrickor för att vridsäkra. Vridsäkringen gör att hög ström kan släppas igenom. XS är en enklare modell som har fäste för en huvudsäkring för upp till 250 A. Den är inte vridsäkrad. Specifikation Artikelnr. Färg Amperetal Vridsäkring Pris E0400 Max 750 A Vridsäkrad 398 kr E0402 Max 250 A Ej vridsäkrad 271 kr Kabelarea Max 120 mm 2 Anslutningar 2 x M 10 Storlek XS (105x30x42 mm) Vikt 135 g Glasfiberarmerad polypropen! Rostfria skruvar och muttrar! Specialskuren skruv för vridsäkring Följer standarden DIN Placera säkringen direkt mot kabelskon. Dra åt ordentligt. Placera inte bricka mellan säkring och kabelsko. Säkringstabell Det vita fältet visar maximal säkringsstorlek som en viss kabel tål. Det är däremot inte självklart att batteribanken orkar lösa ut säkringen om kortslutningen inte är fullständig. Därför kan det ibland vara idé att välja en säkring ur överbelastningskolumnen. Denna tabell över rekommenderade säkringar är tagen ur Nordisk båtstandard Kabelarea Kontinuerlig strömstyrka Säkring mot överbelastning Säkring mot kortslutning 1 mm 2 6 A 1,5 mm 2 9 A 10 A 20 A 2,5 mm 2 15 A 16 A 35 A 4 mm 2 16 A 20 A 35 A 6 mm 2 21 A 25 A 63 A 10 mm 2 28 A 35 A 100 A 16 mm 2 37 A 50 A 160 A 25 mm 2 49 A 63 A 200 A 35 mm 2 60 A 80 A 315 A 50 mm 2 76 A 100 A 400 A 18

19 Huvudsäkringar Skyllermarks huvudsäkring har ett skyddshölje av slagtålig polykarbonat. M10 anslutningar. Artikelnr. Amperetal Pris E A E1000 E1010 E1020 E1022 E1025 E1030 E1035 E A 80 A 100 A 125 A 160 A 200 A 250 A 300 A 112 kr! Slagtålig polykarbonat Följer standarden DIN E A E A E A 226 kr Läs mer om säkerhet i båten på sida 32! Så monterar du en säkring När du monterar en säkring på säkringshållaren är det viktigt att du gör som på bilden. Säkringen måste placeras direkt mot kabelskon. Om en mutter eller bricka hamnar mellan säkringen och kabelskon kommer motståndet i muttern eller brickan att ge så mycket värmeutveckling att hållaren riskerar att smälta. Placera aldrig en mutter eller bricka mellan kabeln och säkringen. Se en video som visar hur säkringar ska monteras Mer information på skyllermarks.se 19

20 Årets nyhet: Skyddskåpa polplint Se nästa sida

21 Skyllermarks

22 Skyddskåpor Slagtålig polykarbonat Vi rekommenderar att du alltid monterar skyddskåpor över dina säkringshållare och plusplintar för att förhindra kortslutning. Kåporna är av slagtålig polykarbonat. Alla medföljande skruvar är rostfria. Passar till Artikelnr. Produktgrupp Artikelnr. Fästskruv Pris E0602 Säkringshållare E0400, E kr E0603 E0330, E st 4,2 x 16 mm 67 kr E0600 Kopplingsplintar E0303, E0313, E kr E0610 E0301, E0306, E0316, E0321, E st 4,2 x 16 mm 108 kr E0604 Polplint E0101, E0141, E0130, E0170, E0131, E0161 Distans + nylonmutter 78 kr Skyddskåpa polplint Skyddskåpa som används för att täcka polplinten på ett batteri för att minska risken för kortslutning om du exempelvis tappar ett verktyg. Passar alla Skyllermarks polplintar. Den rostfria distansen som medföljer ersätter en av monteringssskruvarna på polplinten. Kåpan kan vinklas och vändas för att anpassas till kabeldragningen. Artikelnummer Fästskruv Pris E0604 Distans + nylonmutter 78 kr 22

23 Lars Pettersson Arman är produktionschef på Skyllermarks. Här testar han om skyddskåpan för polplintar klarar tuff behandling. Se videoklippet där Lars drämmer till polplintskåpan. En självklar produkt När du ser en av våra skyddskåpor för polplintar första gången kanske den känns som en självklar produkt. I själva verket är den resultatet av flera års produktutveckling och förbättringar. Vi har pratat med Skyllermarks produktionschef Lars Petterson Arman om hur polplintskåpan blev till. Vår första tanke är alltid finns den här produkten redan?. Om det finns en produkt som liknar det vi söker kanske den bara kan anpassas till Skyllermarks sortiment, förklarar Lars Pettersson Arman. Efter många mässbesök, telefonsamtal och produkttester var vi tvungna att konstatera att marknaden saknade en tillräckligt bra polplintskåpa. Det finns en del lösningar på marknaden men de har samma problem. För det första är de anpassade efter polskor som bara klarar en kabel; våra polplintar kan anslutas med upp till fyra kablar. För det andra krävs det en unik lösning för varje typ av polsko och dragning. För det tredje måste skyddet träs över kabeln innan den fästs på kabelskon. Efter att det stått klart att en nykonstruktion krävdes dök en hel del nya frågor upp. Ska den vara mjuk eller hård? Hur ska den sitta fast? Hur ska kablarna komma ut? Det är den unika distansen som gör att polplintskåpan fungerar. Valet av material föll på den urstarka polykarbonat vi redan använder i andra skyddskåpor. Den har Skyllermarks och alla kunder testat hårt genom åren och de har visat sig stå pall för tuff behandling. Den kanske mest centrala delen i konstruktionen är distansen som kåpan är upphängd på. Vi kunde ju inte göra ännu ett hål i polplinten så en av fästpunkterna får helt enkelt göra två jobb samtidigt. Att hålla fast en kabel och skyddskåpan. Och sedan var det inte trivialt att hitta en leverantör som kunde leverera en rostfri måttbeställd distans med två olika rullade gängor i ändarna. En detalj som inte heller kommit av slumpen är den lilla muttern i nylon. En metallmutter hade varit strömförande och befunnit sig utanför kåpan. Det går ju inte vägen. Dessutom kommer friktionen mellan muttern och kåpan alltid att vara tillräckligt låg så att det går att skruva loss kåpan med handkraft. De här tre delarna; skyddet i polykarbonat, den unika distansen och nylonmuttern, utgör tillsammans en produkt som kan tyckas självklar vid första anblick. Och det är just det som gör att vi är så stolta över att äntligen få ut den i butikerna. För Skyllermarks är säkerhet i båten A och O och den säkerheten måste självklart börja redan vid batteripolerna. 23

24 Cigarettändaruttag Sutars berömda cigarettändaruttag finns sedan några år som en del av Skyllermarks sortiment. De tillverkas i Sverige med komponenter av absolut högsta kvalitet. Skaffa eluttag till både din och vännens mobiltelefon. Alla uttag klarar upp till 16 A. 12 volt SUTARS SOCKETS volt Monteras med två skruvar i ett Ø 27 mm hål. Avståndet mellan skruvhålens centrum är 40 mm. Enkelt att montera. Det räcker med två små skruvhål. Avståndet mellan hålens centrum är 44 mm. Monteras med tre skruvar i ett Ø 27 mm hål. Avståndet mellan skruvhålens centrum är 32 mm. Frontplatta: Ø 46 mm Träs igenom panelen och fästs från baksidan med medföljande mutter. Hålet för infällningen bör vara Ø mm. Frontplatta: Ø 37 mm Artikelnr: 1206 Artikelnr: 1212 Artikelnr: 1216 Artikelnr: 1218 Vikt: 23 g Vikt: 43 g Vikt: 22,5 g Vikt: 26,5 g Pris: 55 kr Pris: 82 kr Pris: 55 kr Pris: 61 kr 24 volt 24 volt Monteras med två skruvar i ett Ø 27 mm hål. Avståndet mellan skruvhålens centrum är 40 mm. Enkel att montera. Det räcker med två små skruvhål. Avståndet mellan hålens centrum är 44 mm. Monteras med tre skruvar i ett Ø 27 mm hål. Avståndet mellan skruvhålens centrum är 32 mm. Frontplatta: Ø 46 mm Träs igenom panelen och fästs från baksidan med medföljande mutter. Hålet för infällningen bör vara Ø mm. Frontplatta: Ø 37 mm Artikelnr: 2406 Artikelnr: 2412 Artikelnr: 2416 Artikelnr: 2418 Vikt: 23 g Vikt: 43 g Vikt: 22,5 g Vikt: 26,5 g Pris: 56 kr Pris: 85 kr Pris: 56 kr Pris: 62 kr 12 volt - Vit 12 volt Enkelt att montera. Det räcker med två små skruvhål. Avståndet mellan hålens centrum är 44 mm. Bör ej monteras i direkt solljus eftersom den vita plasten är känsligare än den svarta. Träs igenom panelen och fästs från baksidan med medföljande mutter. Hålet för infällningen bör vara Ø mm. Bör ej monteras i direkt solljus eftersom den vita plasten är känsligare än den svarta. Frontplatta: Ø 37 mm Artikelnr: 1213 Artikelnr: 1219 Vikt: 43 g Vikt: 26,5 g Pris: 90 kr Pris: 66 kr

25 Specialuttag Kabeluttag med kabellåsning Med kabeluttaget tillverkar du lätt själv en förlängningssladd eller en adapter. Har kabeldragavlastning. Artikelnummer 1245 Vikt Pris 35 g 70 kr Stickproppar 12/24 V Den fjädrande kontaktspetsen i pluspolen är stor för att undvika gnistbildning, upphettning och spänningsfall. Cigarettändaruttaget i bilen griper tag om räfflorna på stickproppens framdel och håller kontakten stabil under färd. Vi använder endast metalldelar som inte oxiderar som förnicklad mässing och tennbrons. Adapter med Ø 12 mm stickpropp Adaptern behövs när fordonet har Ø 12 mm uttag av den tyska modellen DIN/ISO Artikelnummer 4531 Area 2 x 2,5 mm 2 Längd Vikt Pris 0,3 m 70 g 188 kr Stickpropp - 16 A Stickpropp med skruvanslutning och kabellåsning. Passar till bilens cigarettändaruttag samt till Sutars egna uttag. Lödfri anslutning med skruvar av mässing. Har kabeldragavlastning. Artikelnummer 1231 Vikt Pris 23,5 g 44 kr Adapter med batteriklämmor Med denna adapter kan du använda utrustning med cigarettändarstickpropp överallt där det finns ett fordonsbatteri. Obs! Uttaget blir helt osäkrat. Artikelnummer 5230 Area 2 x 2,5 mm 2 Längd Vikt 0,3 m 92 g Stickpropp - 20 A Tack vare tre sidofjädrar tillika kontakter för minuspolen står stickproppen alltid upprätt. Pluspolens ände har därmed full kontakt med uttagets pluspol. Har kabelhål för isolerad 2 x 2,5 mm 2 ledning. De +/- märkta invändiga skruvanslutningarna är stora och lätta att arbeta med. Ledningen till pluspolen ska vara 1,5 cm längre än den till minuspolen. Har kabeldragavlastning. Pris 181 kr Artikelnummer 1240 Förlängningskabel Sutars förlängningskabel är tre meter lång och i ena änden sitter ett uttag 1245 och i andra en stickpropp Kabeln är förtennad av dimensionen 2 x 2,5 mm 2 och klarar 8 A. Vikt Pris 40 g 92 kr Artikelnummer 1248 Area 2 x 2,5 mm 2 Längd Vikt Pris 3 m 230 g 361 kr 25 25

26 Tre saker avgör din laddning 1 Kablar/kopplingar Många elsystem har dåliga kablar och kopplingar. Dåliga kablar och kopplingar gör att en stor del av laddningen försvinner. Dimensionera rätt efter generatorstorlek och avstånd. Läs mer på sidan Batterierna Se till att du har tillräckligt stor batteribank. Ha en bank som är märkt som 4 gånger så stor som din dygnsförbrukning. Ofta ger det ca 200 Ah i banken. Läs mer på sidan Generatorn Generatorn sätter gränsen för hur mycket el som genereras när allt annat är perfekt. Ha en förbrukarbank på åtminstone 225 Ah och en solpanel installerad innan du funderar på att uppgradera från en 50 A generator till en större. Läs mer på sidan Exempel på energibalans 24 timmar, 12 voltsystem Förbrukning: Kylskåp Belysning Pumpar Värmare Summa 24 Ah 8 Ah 1 Ah 12 Ah 45 Ah Generering: 50 A generator i en timme: max 45 Ah 50 A Laddningen från en generator Här begränsar regulatorn generatorns ström Ström Här begränsar regulatorn generatorns spänning Spänning 14,2 V 13,3 V Laddningen från en generator kommer först att begränsas av generatorns förmåga att ge ström och senare av elsystemets förmåga att ta emot ström. Målet är att den första fasen ska vara så lång som möjligt. Tid

27 Kopplingsschema Kabeldimensionering Plusplint Huvudsäkring Skiljerelä Generator D+ B- B+ G1 S1 Startmotor Startbatteri Minusplint Typ av ledning Laddkretsen Från generator 600 W = 50 A Bogpropeller eller ankarvinsch 2500 W 250 A Bogpropeller 7 hk Från batteri W 500 A Lanternor i mast 25 W = 2 A Matning till elcentral Från batteri. 500 W = 50 A Solpanel eller laddare 50 W = 4 A Kylskåp eller värmare 60 W = 5 A Kabel-längd (+) & (-) Kabelarea 3 m 35 mm 2 7 m 70 mm 2 7 m 35 mm 2 13 m 95 mm 2 7 m 70 mm 2 14 m 2 x 70 mm 2 36 m 2,5 mm 2 50 m 4 mm 2 5 m 10 mm 2 11 m 25 mm 2 7 m 6 mm 2 13 m 10 mm 2 7 m 6 mm 2 11 m 10 mm 2 Förbrukarbatteri Förbrukarbatteri Alla kablar ska ha en säkring närmast strömkällan på plussidan. Säkringsskåp med huvudbrytare 12 V Elda inte upp din båt. Funkar inte generatorn? Ta en lös sladd och anslut på plus på ett batteri. Dutta sen andra änden på D+. Går generatorn igång sitter felet i laddningslampan eller sladdarna i kretsen batteri --> startnyckel--> laddlampa--> D+. B+ D+ S1 G1 B- Laddlampa Startnyckel + Start- batteri Så laddade är dina batterier Mät alltid spänningen på dina batterier i vila. När du laddar eller har förbrukare igång påverkas spänningen med ett par tiondelar. Batterier i vila 12,7 V fullt 12,5 V 75 % 12,2 V 50 % 11,9 V 25 % 11,7 V tomt 27

28 Kabeldimensionering Börja dimensioneringen med att svara på de här tre frågorna: 1 2 Hur lång kabel? Hur lång är kabeln från strömkällan till strömförbrukaren och tillbaka igen? Det är frågan du måste besvara. Exempel på sådana kretsar är generator-->batteri-->generator, eller säkringsskåp-->lampa-->säkringsskåp. Ju kortare desto tunnare kabel kan du välja. Hur mycket ström? Hur mycket ström kommer att flyta genom kabeln? För en lampa eller TV så kan du kolla det genom att se hur hög effekt den drar och dela med spänningen som i normalfallet är 12 volt. Alltså en lampa som drar 24 watt kommer att behöva 24 / 12 = 2 ampere. För en laddningskrets, alltså från generator till batteri och tillbaka igen så gäller generatorns märkström som referens. En vanlig storlek på generator är 55 ampere. 3 Hur mycket spänningsfall? Hur mycket spänningsfall kan du tolerera i den aktuella kretsen? Svaret beror på vad som är inkopplat på kretsen. För laddningskretsen, alltså mellan generator och batterier har våra mätningar visat att du bör hålla dig under 0,1 volt för att bibehålla god laddning. För en normalförbrukare som en lanterna eller en TV är ca 0,5 volt från säkringscentralen en bra nivå. En bogpropeller, ankarvinsch eller startmotor har inga problem att klara 1 volts spänningsfall utan att tappa kraft, men mer än så bör undvikas....fortsätt sedan genom att läsa i lathunden på nästan sida....eller genom att räkna själv. Det du vill ta reda på Formel Exempel Ström [A] från Effekt [W] Ström [A] från Effekt [hk] Spänningsfall [V] för en viss kabel[mm 2, m] och ström [A] 1500 watt i 12 V-system. 1500W / 12 V = 125 A 10 hästkrafter i 12 V-system 10 hk * 735 / 12 V = 613 A 50 ampere genom en 6 m lång och 10 mm 2 grov kabel. 0,017 * 6 m * 50 A / 10 mm 2 = 0,51 V 28 Dimension i mm 2 för en viss kabel[m], ström [A] och spänningsfall [V]. 50 ampere genom en 4 m lång kabel med ett spänningsfall på max 0,1V. 0,017 * 4 m * 50 A / 0,1 V = 34 mm 2

29 Lathund för kabeldimensionering Typ av ledning Avstånd Total kabellängd Kabelarea Laddkretsen 1,5 m 3 m 35 mm 2 Generator 50 A till batteribanken. Mellan batterierna kan en 2,5 m 5 m 50 mm 2 klenare kabel användas. 3,5 m 7 m 70 mm 2 Beräknat på max 0,1 V spänningsfall. 4,5 m 9 m 95 mm 2 5,5 m 11 m 120 mm 2 Bogpropeller eller ankarvinsch Mellan propeller/vinsch och batteri. Denna gäller även för större startmotorer. 3,5 hk 2500 W 250 A. Beräknat på max 1 V spänningsfall. Bogpropeller 7 hk Mellan propeller och batteri. 7 hk 5000 W 500 A Beräknat på max 1 V spänningsfall Lanternor i mast 25 W = 2 A Beräknat på max 0,5 V spänningsfall Matning till elcentral Mellan batteri och elcentral. 500 W = 50 A Beräknat på max 1 V spänningsfall Solpanel eller laddare 50 W = 4 A Beräknat på max 0,1 V spänningsfall Kylskåp eller värmare 60 W = 5 A Beräknat på max 0,1 V spänningsfall 2,5 m 5 m 25 mm 2 3,5 m 7 m 35 mm 2 4,5 m 9 m 50 mm 2 5,5 m 11 m 70 mm 2 6,5 m 13 m 95 mm 2 7,5 m 15 m 120 mm 2 2,5 m 5 m 50 mm 2 3,5 m 7 m 70 mm 2 4,5 m 9 m 95 mm 2 5,5 m 11 m 120 mm 2 7 m 14 m 2 x 70 mm 2 9 m 18 m 2 x 95 mm 2 11 m 22 m 2 x 120 mm 2 18 m 36 m 2,5 mm 2 20 m 40 m 4 mm 2 25 m 50 m 4 mm 2 2,5 m 5 m 10 mm 2 3,5 m 7 m 16 mm 2 4,5 m 9 m 25 mm 2 5,5 m 11 m 25 mm 2 6,5 m 13 m 25 mm 2 7,5 m 15 m 35 mm 2 8,5 m 17 m 35 mm 2 2,5 m 5 m 4 mm 2 3,5 m 7 m 6 mm 2 4,5 m 9 m 10 mm 2 5,5 m 11 m 10 mm 2 6,5 m 13 m 10 mm 2 7,5 m 15 m 10 mm 2 8,5 m 17 m 16 mm 2 2,5 m 5 m 6 mm 2 3,5 m 7 m 6 mm 2 4,5 m 9 m 10 mm 2 5,5 m 11 m 10 mm 2 6,5 m 13 m 10 mm 2 7,5 m 15 m 10 mm 2 Vill du dimensionera exaktare? Mer information på skyllermarks.se Prioritera rätt i elsystemet När du ska förbättra ditt elsystem kan uppgiften kännas övermäktig. Kom ihåg att du inte behöver göra allt på en gång och att även små förbättringar kan ge goda resultat. Det viktigaste i din båts elsystem är laddningen, alltså bör du prioritera det som sitter mellan generatorn och batterierna. Om någon del där fungerar dåligt försvinner nästan hela laddningen och då har du ingen el att förbruka. Kolla minuskabeln mellan förbrukare och generator. Den är ofta dålig eller klen. Bland förbrukarna så hamnar startmotorn högst i prioritet eftersom funktionen är viktig och kräver hög ström. Näst efter startmotorn kommer kylskåp och värmare. Också 1. LADDNING 2. STORA FÖRBRUKARE 3. SMÅ FÖRBRUKARE dessa drar relativt hög ström och skapar bekymmer om de inte fungerar som de ska. Först därefter kommer elcentralen och småförbrukare som lampor, plotter och vattenpump vilka inte alls är lika känsliga. 29

30 Avgör hur många batterier du behöver I många båtar känns drömmen om att tuffa runt i skärgården i en vecka utan att elen tar slut ouppnåelig. Vi vet hur du ska göra! Anpassa batteribanken efter förbrukningen. Vår rekommendation är att dygnsförbrukningen ska motsvara 25 procent av din nominella batterikapacitet. Det är en tuffare rekommendation än de flesta ger. Anledningen ser du i diagrammet till höger. Det visar hur laddningen i batteribanken varierar under en vecka med en timmes daglig körning. De olika linjerna visar system med för få batterier, dålig laddning eller lagom mycket laddning och batterier. Laddning kvar i batterierna 100% 75% 50% 25% 0% Ladda aldrig ur ett fritidsbatteri mer än till hälften. Tar du ur 40 procent av din bank första kvällen/natten och sedan går för motor en timme dagen efter så kan du i bästa fall återgå till 85 procent uppladdade batterier. Efter andra natten är du redan nere på farligt låga 45 procent om du inte tillsätter nödåtgärder. Har du en lagom stor bank med en daglig urladdning på 25 procent kommer du att kunna pendla i jämvikt mellan 60 och 85 procent med hjälp av endast din generator. Installerar du en liten solpanel också så flyttas kurvan upp lite. Det är ännu bättre för batterierna. Laddningsgrad under veckan med tillräcklig generator Ok Fara för batterierna Dödsstöten Timmar För få batterier Dålig laddning Lagom En stor batteribank hjälper de första dagarna även om din laddning fungerar dåligt. Dåliga kopplingar, ärgad kabel eller felaktiga skiljedioder gör dock att du redan efter några dagar är nere på farligt låga nivåer. Om du alltså väljer att bara lägga pengar på en stor batteribank kan det bli en dyr affär då livslängden på batterierna kan bli kort om laddningen inte fungerar som den ska. Mät hur mycket ström du genererar, gör av med och har i batterierna. Se sidan 8. Vilka batterier ska jag köpa? Flest amperetimmar per krona får du med vanliga marin- eller fritidsbatterier från kända tillverkare som Tudor och Varta. De är normalt på Ah. Om du köper större blybatterier så är de dyrare per amperetimme, dessutom är de mycket tyngre och besvärligare att få ner i båten. Läs mer om olika batterityper på sidan 39 Koppla batteribanken optimalt Laddningen bör helst gå diagonalt genom batteribanken, det vill säga plus till första och minus till sista batteriet i banken. Detta för att batterierna ska laddas så jämnt som möjligt. Förbrukning går också diagonalt genom batteribanken. Detta blir enklare om batteribanken står samlad på ett ställe. I en parallellkoppling som på schemat på sidan 36 begränsar varje batteri själv sin laddning genom sitt motstånd. Alla laddare som generator och solpanel ska ladda, gärna samtidigt. Spänningen ska dock aldrig överstiga 14,4 V för att undvika överladdning. 30

31 Energibalans Förbrukare Beskrivning Tabellen till höger visar vad vanliga apparater ombord en familjebåt förbrukar under ett dygn. Laddningen i exemplet förutsätter god laddmottagligheten, exempelvis två till tre 75 Ah förbrukarbatterier (om de är ganska nya, annars fler) och väldimensionerade kopplingar och kablar i gott skick. Med ett friskt elsystem kan du med en timmes körning per dygn vara självförsörjande till och med utan landström, solpaneler och vindkraftverk. Batteriövervakning Belysning Övervakningsinstrumentet Skyllermarks säljer drar max 5 ma. På ett dygn blir det 0,005 A x 24 timmar = 0,1 Ah Fyra ledlampor på tillsammans 10 W som lyser 4 timmar. 10 W x 4 timmar = 0,04 kwh = 3,3 Ah 0,1 Ah 3,3 Ah! Generator 1 A = 12 W i ditt 12 V-system! Beskrivning Kylskåp Värmare Kylskåp med kompressor som drar 4 A men som normalt bara går 25% av tiden således 6 timmar per dygn. 6 timmar x 4 A = 24 Ah Dieselvärmare som drar 10 A och som körs en halvtimme för att värma lite innan sänggåendet. 0,5 timme x 10 A = 5 Ah 24 Ah 5 Ah Generator En generator på 50 A ger ca 45 Ah på en timmes körning om batterierna är urladdade och många. Annars mindre. 45 Ah TV eller dator TV som används drar mellan 50 och 100 watt, alltså mellan 4 och 8 A. Räkna exempelvis med en timmes tittande per dygn. 1 x 8 = 8 Ah 8 Ah Solpanel En solpanel på 25 W kan ge ca 2 A när solen är framme. Under sommaren kan du få fem timmar med den effekten. Vid mulet väder reduceras effekten. 5 x 2 = 10 Ah 10 Ah Vattenpumpar Pumpar till färskvatten och länspump brukar dra ca 1 Ah per dygn tillsammans. 1 Ah Summa: 55 Ah per dygn Summa: 41,4 Ah per dygn Hur laddade är mina blybatterier? Med en voltmeter kan batteriernas laddningsgrad uppskattas. Tabellen visar spänningen över blybatterierna vid olika nivåer av urladdning. Tabellen gäller för förbrukarbatterier under vila eller mycket liten förbrukning. Ett startbatteri behöver vila i flera timmar efter en motorstart för att värdet ska vara pålitligt. När du förbrukar mer ström, lägg till ca 0,2 V på instrumentets värde före jämförelse. Alltså om ditt instrument visar 12,1 V under förbrukning ska det läsas av som 12,3 V i tabellen. Observera att tabellen är ungefärlig, men efter ett tag har du lärt känna dina blybatterier. En bensintankmätare är inte heller exakt men skänker ändå lugn och ro. Har du en batteriövervakare som använder amperetimmemätning för att uppskatta laddningsgraden bör du ändå hålla koll på spänningen eftersom spänningen aldrig räknar bort sig. Vid laddning gäller att när spänningen är drygt 13 V laddar det för fullt. När spänningen är över 14 V har laddströmmen minskat ordentligt då motståndet ökat. Batterier i vila 12,7-12,9 V fullt 12,5-12,6 V 75 % 12,2-12,3 V 50 % 11,9-12,0 V 25 % 11,6-11,7 V tomt 31
