En tungviktarmaskin med verklig kraft

Transkript

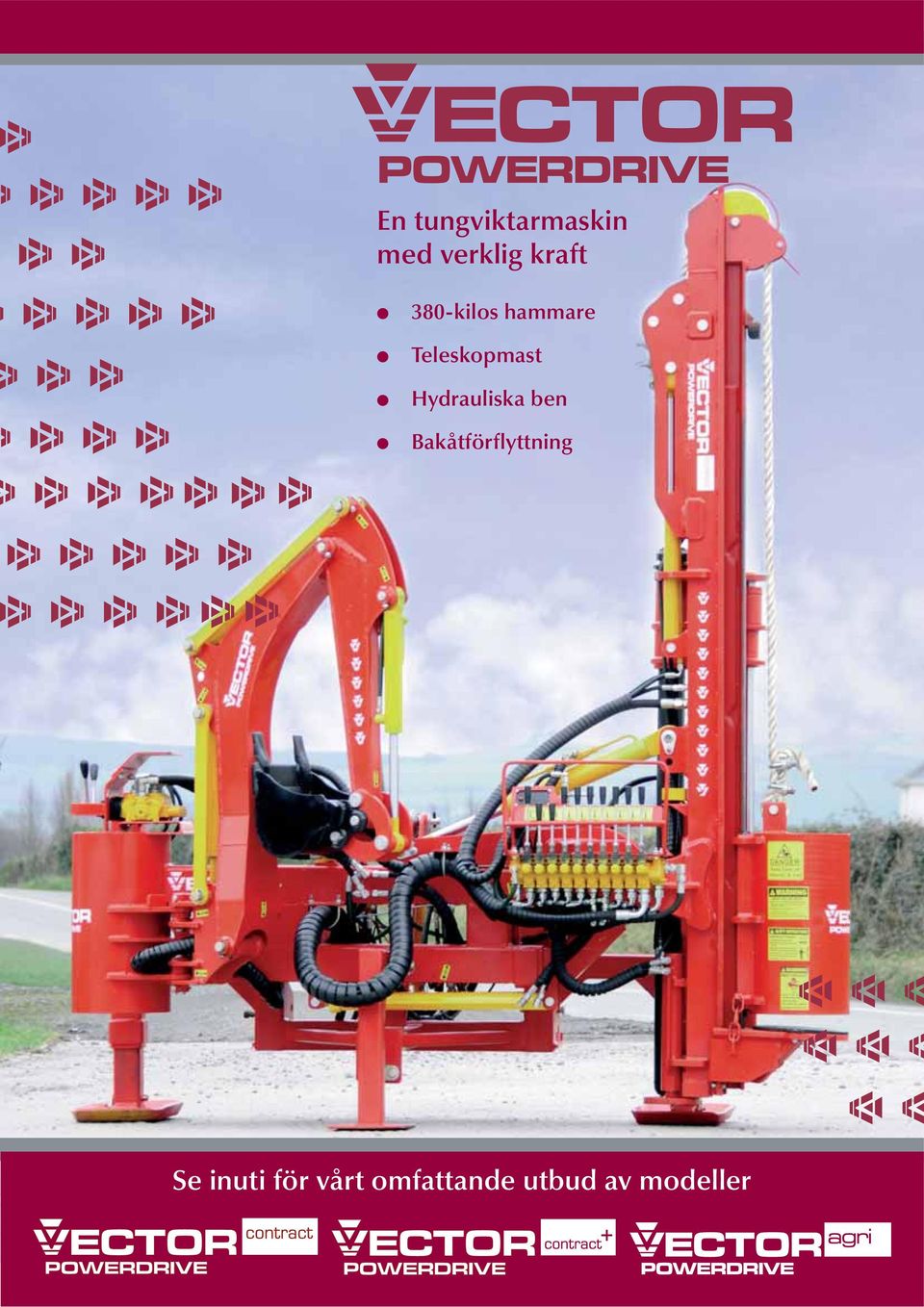

1 En tungviktarmaskin med verklig kraft 380-kilos hammare Teleskopmast Hydrauliska ben Bakåtförflyttning Se inuti för vårt omfattande utbud av modeller

2 MODELL IV CONTRACTOR HUVUDSAKLIGA FUNKTIONER INKLUDERAR: 600 millimeters sidledsförflyttning 300 millimeters bakåtförflyttning Stort mastlutningsspektrum Förstärkt topplänk med läcksäker ventil Flerpositionsfästpunkt för topplänk; 6 positioner att välja mellan Sidoflyttbar ram med dubbla balkar Bakåtflyttbara glidytor med dubbla balkar Självsmörjande glidbelägg på alla glidytor Oberoende hydrauliska stödben med läcksäkra ventiler Stora stabiliserande fötter Hylsadaptrar som tillval för fyrkantiga stolpar 380-kilos hammare (konstruktion i solitt stål) Fristående system för stolphylsor Hydraulisk stolpvridare Elektroniskt mastjusteringssystem som tillval Denna maskin är ett måste för den verkligt professionella maskinstationen. Effekten i denna utrustning är fenomenal. Den är extremt lätt att styra och ger maskinisten stor kontroll. Stolpar kan drivas med fullständig precision och i hög takt. Bilden visar 1,8-meters åttakantiga stolpar som drivs ned till en blyertsmarkering. Maskinisten har full kontroll över sitt arbete med fingertoppskontroller och han kan dra eller skjuta stolpen i alla riktningar. Hammarkraften är också lätt att kontrollera. Lätta stolpar kan slås ned fjäderlätt i hård mark för att förhindra att stolpen splittras. Full kraft på upp till 50,000 kg kan också appliceras på stora stolpar. 2

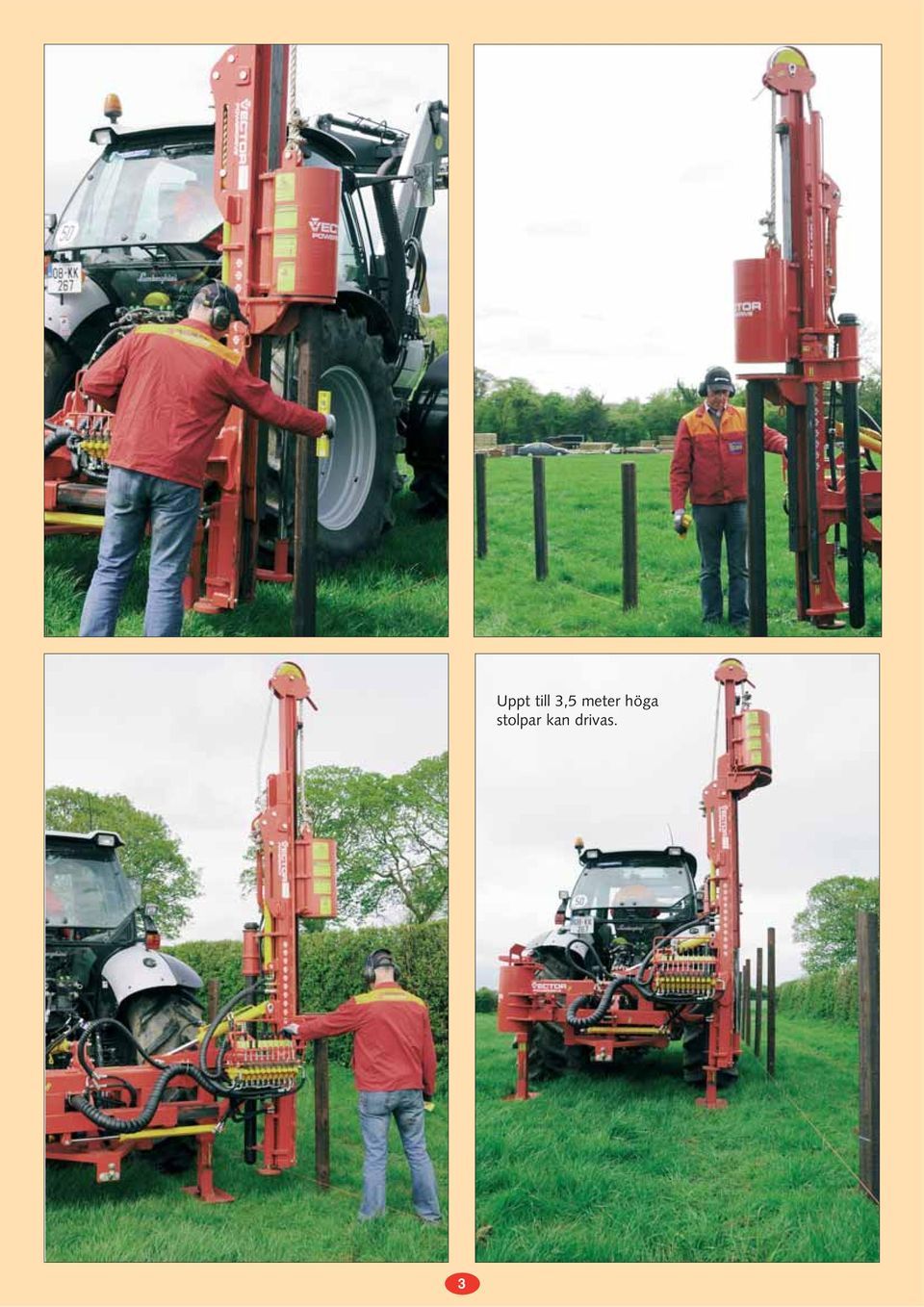

3 3 Uppt till 3,5 meter höga stolpar kan drivas.

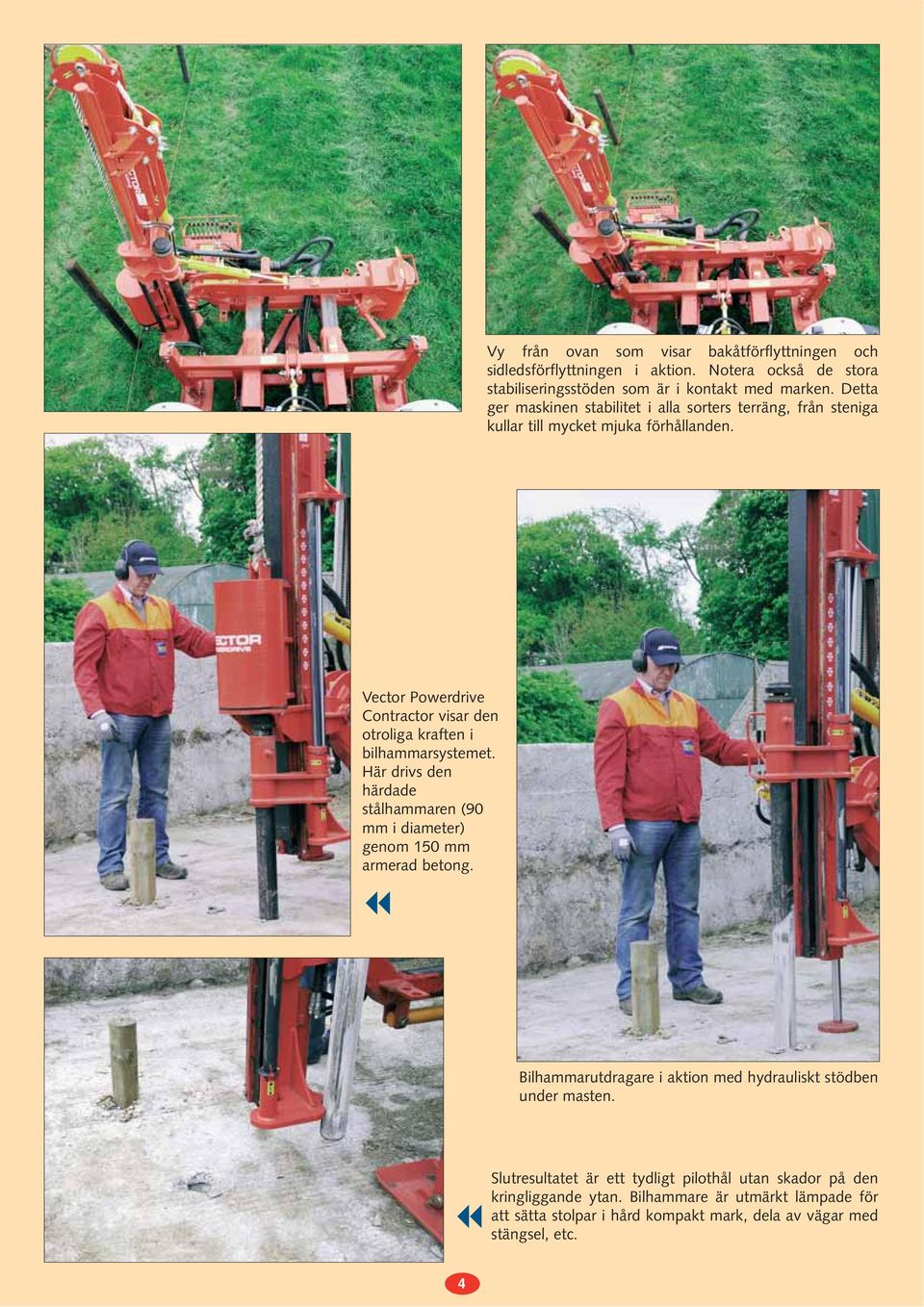

4 Vy från ovan som visar bakåtförflyttningen och sidledsförflyttningen i aktion. Notera också de stora stabiliseringsstöden som är i kontakt med marken. Detta ger maskinen stabilitet i alla sorters terräng, från steniga kullar till mycket mjuka förhållanden. Vector Powerdrive Contractor visar den otroliga kraften i bilhammarsystemet. Här drivs den härdade stålhammaren (90 mm i diameter) genom 150 mm armerad betong. Bilhammarutdragare i aktion med hydrauliskt stödben under masten. Slutresultatet är ett tydligt pilothål utan skador på den kringliggande ytan. Bilhammare är utmärkt lämpade för att sätta stolpar i hård kompakt mark, dela av vägar med stängsel, etc. 4

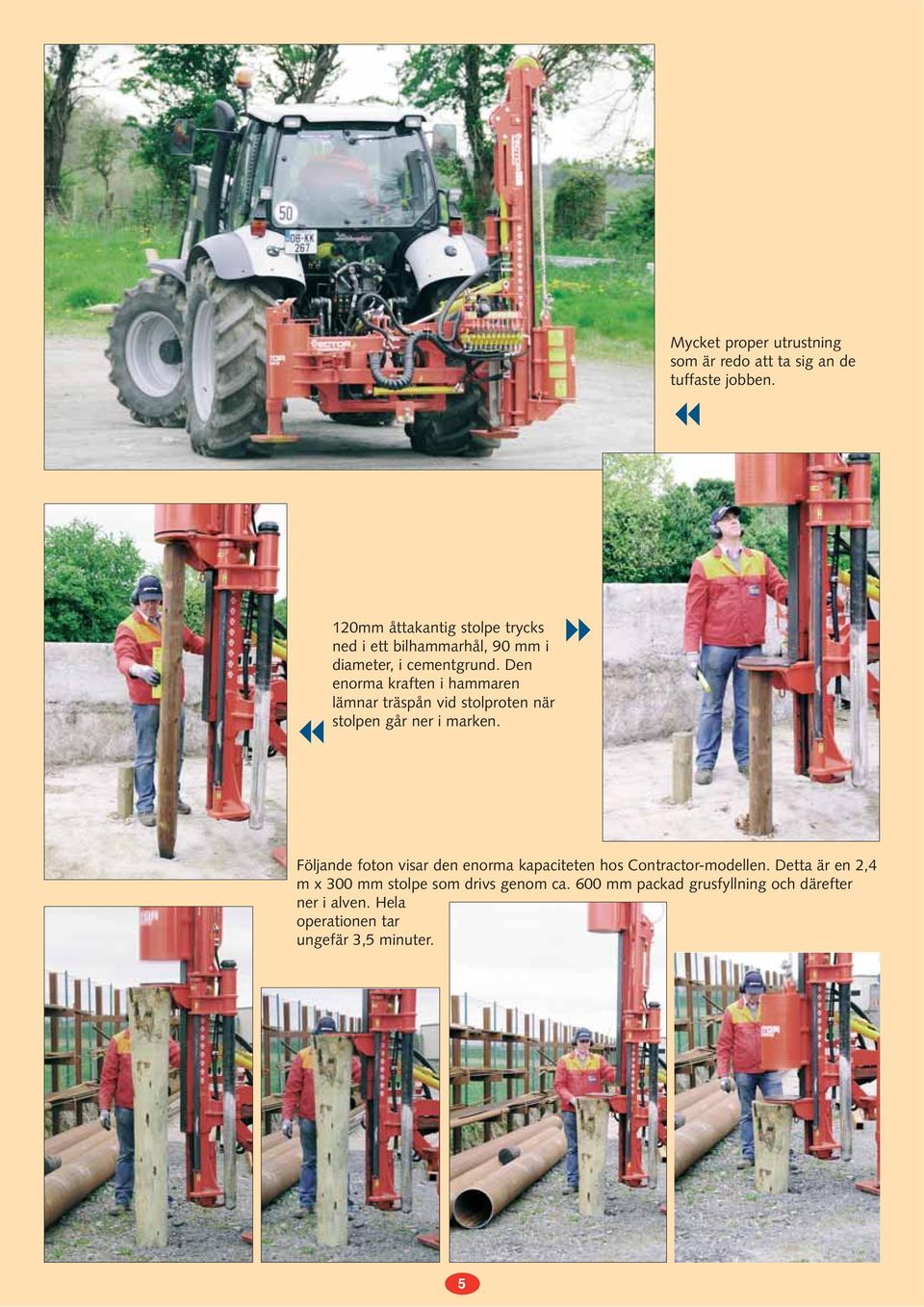

5 Mycket proper utrustning som är redo att ta sig an de tuffaste jobben. 120mm åttakantig stolpe trycks ned i ett bilhammarhål, 90 mm i diameter, i cementgrund. Den enorma kraften i hammaren lämnar träspån vid stolproten när stolpen går ner i marken. Följande foton visar den enorma kapaciteten hos Contractor-modellen. Detta är en 2,4 m x 300 mm stolpe som drivs genom ca. 600 mm packad grusfyllning och därefter ner i alven. Hela operationen tar ungefär 3,5 minuter. 5

6 Hydraulisk stolpvridare i aktion. Denna extremt praktiska anordning gör det hur lätt som helst att driva fyrkantiga och rektangulära stolpar. Den ger maskinisten mycket exakt kontroll över stolpen och lämnar ytan jämn och stolpen i linje varje gång. Stolp-roteraren är specialdesignad och den är inte en provisorisk enhet som kopplas till den ordinarie stolphylsan, som andra typer på marknaden. Denna maskin kan förses med dragkrok, vilket kan vara mycket användbart för arbete i fält. Ventilkontrollen har 8 reglage som standard. Om maskinen är utrustad med bilhammare är 10 reglage standard. Två reglage är avsedda speciellt för bilhammaren. Ingen särskild inkoppling eller anslutning av slangar krävs, till skillnad från andra modeller på marknaden. 6

7 Vector Powerdrive Contractor är en mycket kraftfull, mångsidig och smidig maskin. Stolpar upp till 3,5 meter långa kan drivas och hammaren kan gå så lågt som 200 mm från marknivå. Stolphål kan grävas; underjordiska elkablar kan övertäckas; hinder kan röjas ur vägen och stängsellinjer kan rätas. Hydrauliska stödben för uppdragning av bilhammaren. Detta skyddar maskinen från onödig belastning när bilhammaren dras upp ur hård mark. Det krävs ofta enorm kraft för att dra upp bilhammaren eftersom den kan fastna mellan stenar och klippor i extrema förhållanden. Denna kraftansträngning kan orsaka stor belastning på maskinen glidytor för sido- och bakåtförflyttning. Denna funktion är inte tillgänglig hos andra modeller på marknaden. Underliggande kablar som övertäcks under arbete med ett elektriskt stängsel. Detta jobb kan nu klaras av på ett par minuter med väldigt liten möda. 7

8 Standardhylsan har ett väldigt brett gap: den klarar stolpar från 50 mm till 300 mm i diameter utan justering. Denna hylsa är tillverkad av mycket höggradigt stål och speciell teknik används vid tillverkningen för att eliminera belastningsackumulering. Det är lätt att ansluta till din traktor. Tre hydrauliska slangar: I. Systemflöde II. Kompletterande återflöde III. Huvudåterflöde Slangarna är märkta för att lätt kunna identifieras. Denna illustration visar en mycket viktig säkerhetsfunktion: Säkerhetskedjan på plats oberoende av den hydrauliska topplänken. Maskinen ska aldrig användas utan att kedjan är på plats. Denna illustration visar också topplänkens flerpositionskopplingspunkt. Denna gör att stolpnedslagaren passar till alla traktormodeller och typer utan modifikationer. 8

9 MODELL IV AGRI Detta är en enklare modell av Contractor. Denna maskin har de flesta av Contractors funktioner, men denna maskin kan inte utrustas med vissa extrafunktioner. Denna stolpnedslagare lämpar sig för mindre maskinstationer eller storskaliga jordbruk. Denna maskin är utrustad med diverse verktygslådor och en vattenpasshållare. All denna utrustning finns som tillval. 9

10 MINIGRÄVARMODELL Detta är en mycket mångsidig maskin. Stolpar kan drivas ned nästan var som helst; uppe på vallar, över diken och häckar osv. Denna maskin är försedd med olika hammarvikter för att passa den grävare den kopplas till. Dessa foton visar kapaciteten hos denna mångsidiga maskin. Detta är en 2,1 meter lång hörnstolpe (175 mm i diameter) som drivs ned i hårt packad mark. Detta är en 3,6 meter lång stolpe som drivs ned från andra sidan av en häck. 10

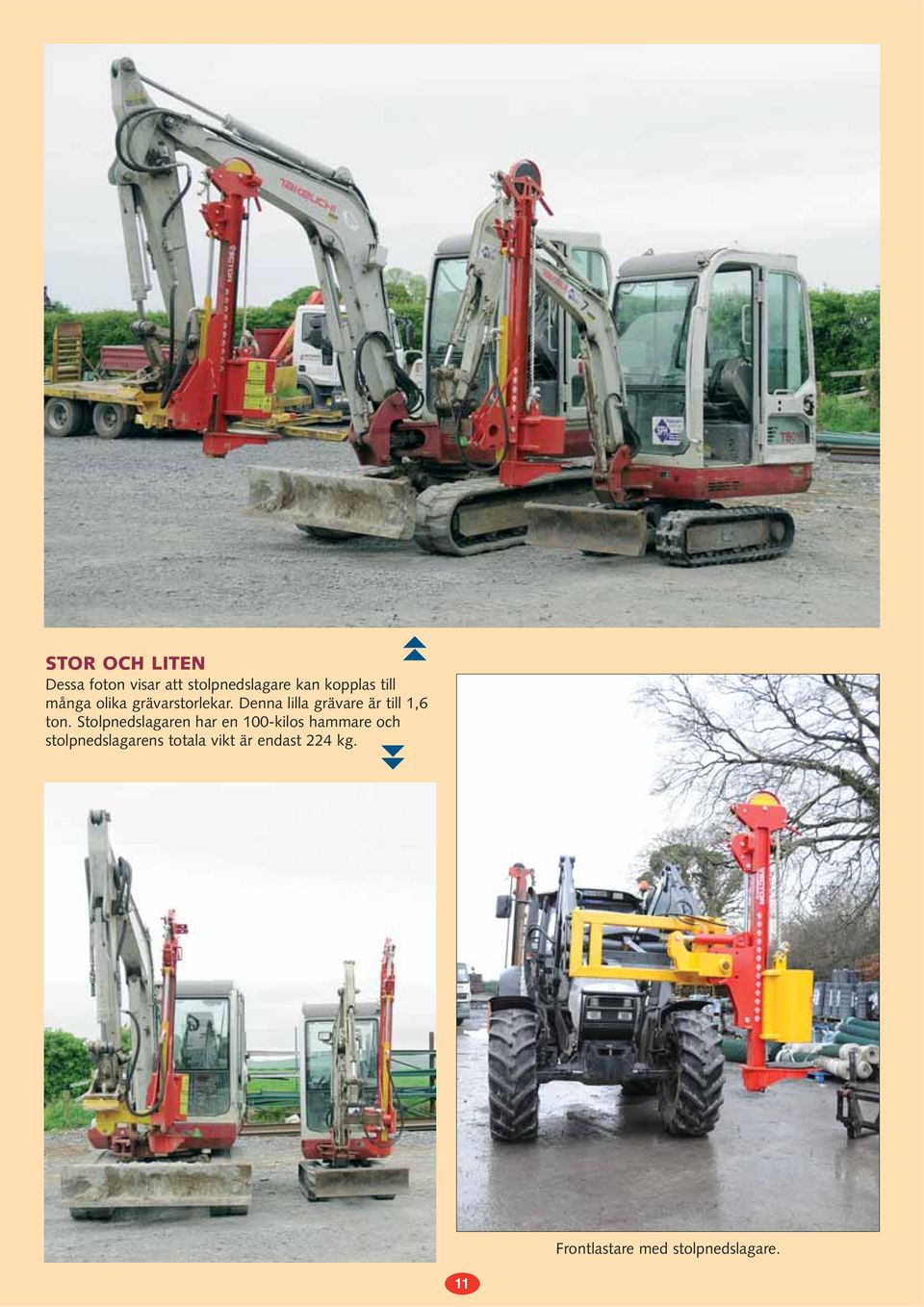

11 STOR OCH LITEN Dessa foton visar att stolpnedslagare kan kopplas till många olika grävarstorlekar. Denna lilla grävare är till 1,6 ton. Stolpnedslagaren har en 100-kilos hammare och stolpnedslagarens totala vikt är endast 224 kg. Frontlastare med stolpnedslagare. 11

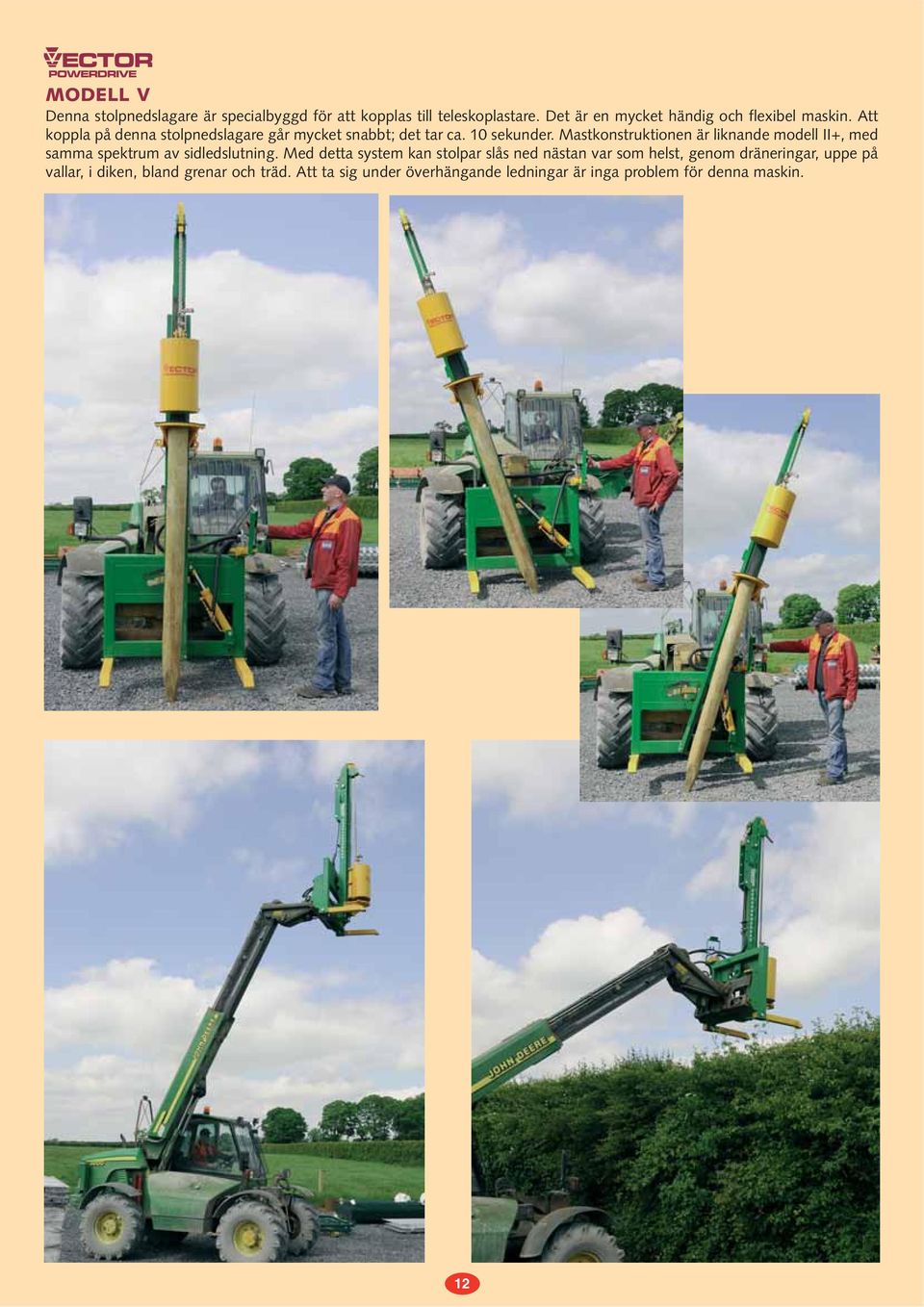

12 MODELL V Denna stolpnedslagare är specialbyggd för att kopplas till teleskoplastare. Det är en mycket händig och flexibel maskin. Att koppla på denna stolpnedslagare går mycket snabbt; det tar ca. 10 sekunder. Mastkonstruktionen är liknande modell II+, med samma spektrum av sidledslutning. Med detta system kan stolpar slås ned nästan var som helst, genom dräneringar, uppe på vallar, i diken, bland grenar och träd. Att ta sig under överhängande ledningar är inga problem för denna maskin. 12

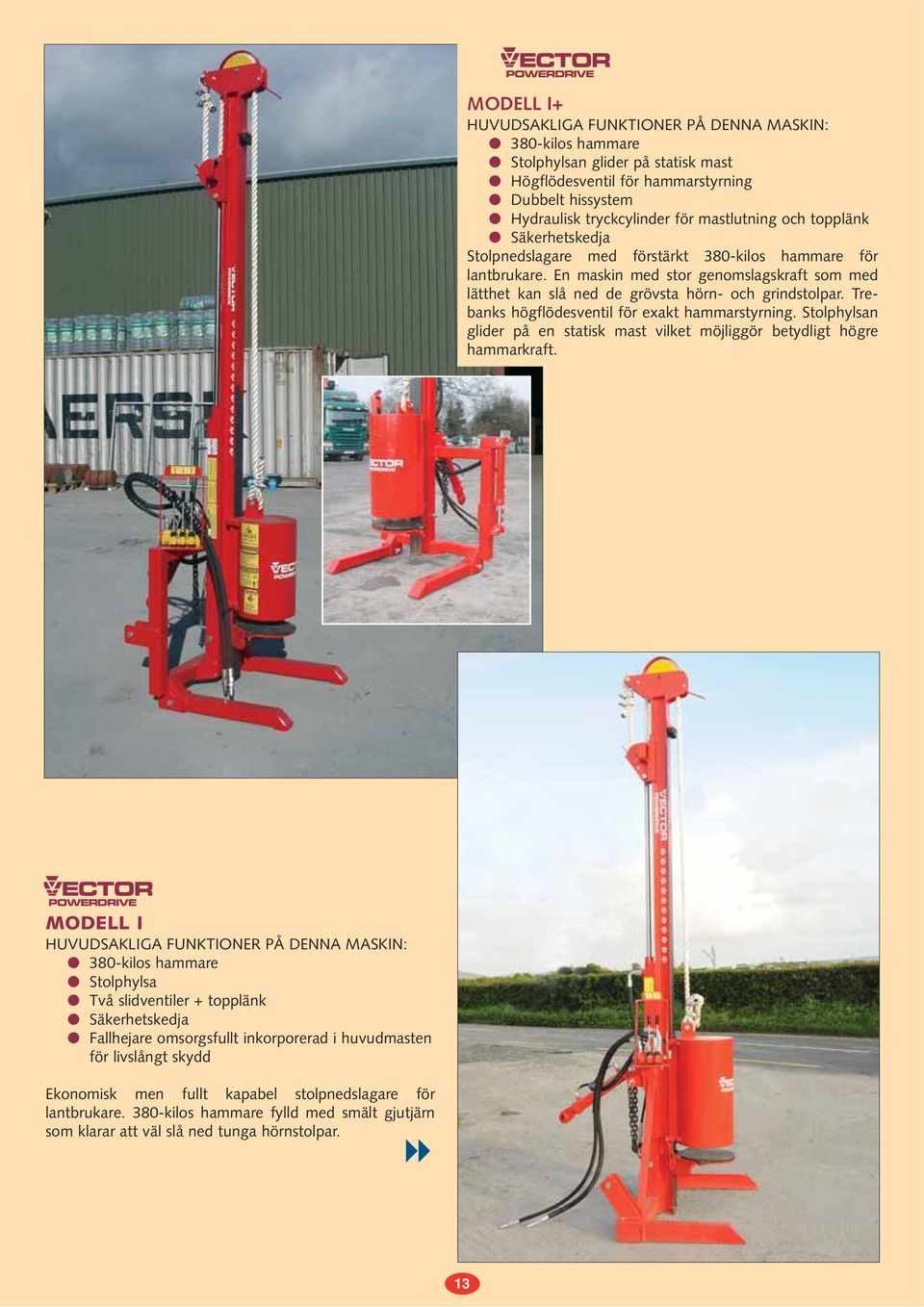

13 MODELL I+ HUVUDSAKLIGA FUNKTIONER PÅ DENNA MASKIN: 380-kilos hammare Stolphylsan glider på statisk mast Högflödesventil för hammarstyrning Dubbelt hissystem Hydraulisk tryckcylinder för mastlutning och topplänk Säkerhetskedja Stolpnedslagare med förstärkt 380-kilos hammare för lantbrukare. En maskin med stor genomslagskraft som med lätthet kan slå ned de grövsta hörn- och grindstolpar. Trebanks högflödesventil för exakt hammarstyrning. Stolphylsan glider på en statisk mast vilket möjliggör betydligt högre hammarkraft. MODELL I HUVUDSAKLIGA FUNKTIONER PÅ DENNA MASKIN: 380-kilos hammare Stolphylsa Två slidventiler + topplänk Säkerhetskedja Fallhejare omsorgsfullt inkorporerad i huvudmasten för livslångt skydd Ekonomisk men fullt kapabel stolpnedslagare för lantbrukare. 380-kilos hammare fylld med smält gjutjärn som klarar att väl slå ned tunga hörnstolpar. 13

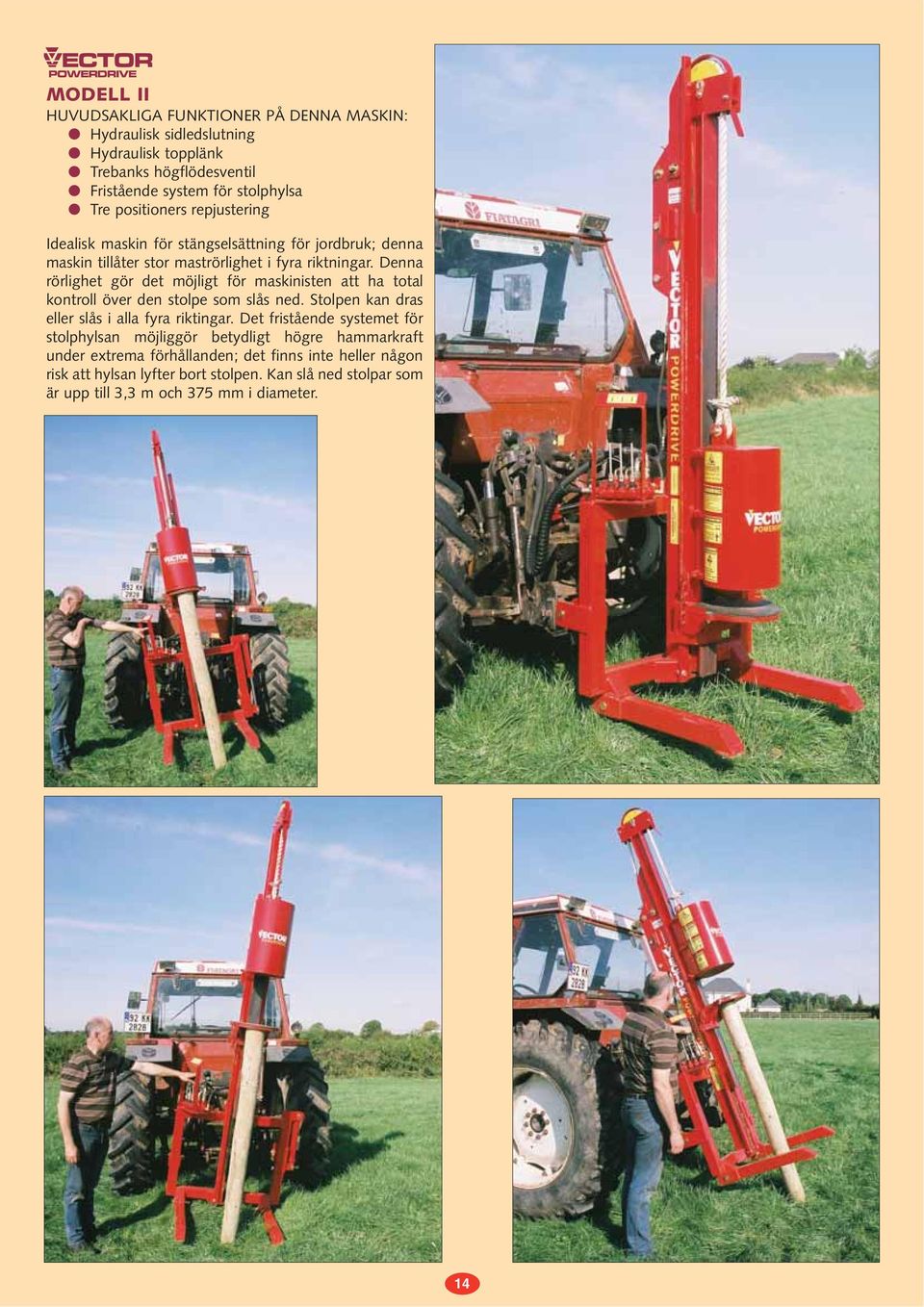

14 MODELL II HUVUDSAKLIGA FUNKTIONER PÅ DENNA MASKIN: Hydraulisk sidledslutning Hydraulisk topplänk Trebanks högflödesventil Fristående system för stolphylsa Tre positioners repjustering Idealisk maskin för stängselsättning för jordbruk; denna maskin tillåter stor maströrlighet i fyra riktningar. Denna rörlighet gör det möjligt för maskinisten att ha total kontroll över den stolpe som slås ned. Stolpen kan dras eller slås i alla fyra riktingar. Det fristående systemet för stolphylsan möjliggör betydligt högre hammarkraft under extrema förhållanden; det finns inte heller någon risk att hylsan lyfter bort stolpen. Kan slå ned stolpar som är upp till 3,3 m och 375 mm i diameter. 14

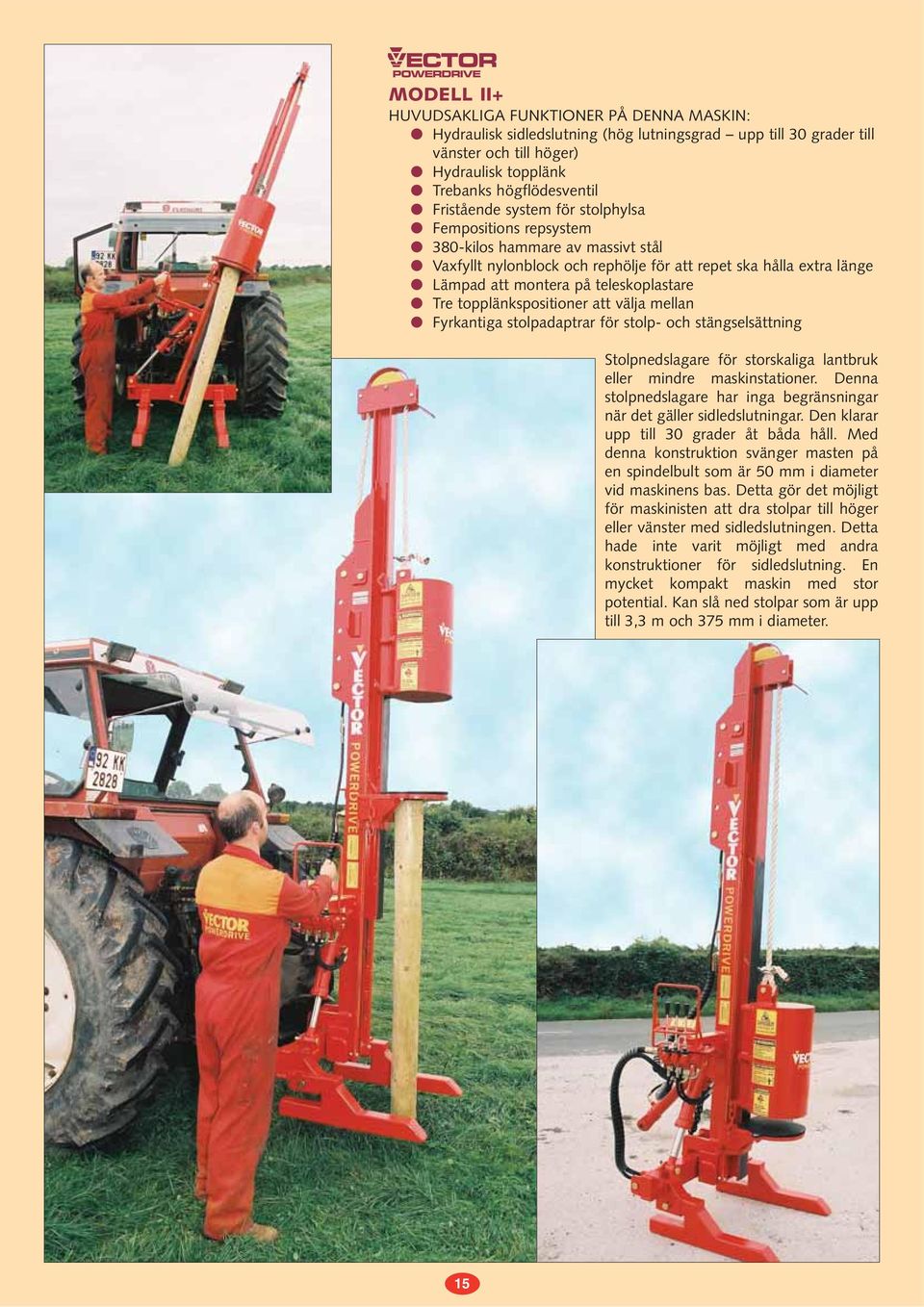

15 MODELL II+ HUVUDSAKLIGA FUNKTIONER PÅ DENNA MASKIN: Hydraulisk sidledslutning (hög lutningsgrad upp till 30 grader till vänster och till höger) Hydraulisk topplänk Trebanks högflödesventil Fristående system för stolphylsa Fempositions repsystem 380-kilos hammare av massivt stål Vaxfyllt nylonblock och rephölje för att repet ska hålla extra länge Lämpad att montera på teleskoplastare Tre topplänkspositioner att välja mellan Fyrkantiga stolpadaptrar för stolp- och stängselsättning Stolpnedslagare för storskaliga lantbruk eller mindre maskinstationer. Denna stolpnedslagare har inga begränsningar när det gäller sidledslutningar. Den klarar upp till 30 grader åt båda håll. Med denna konstruktion svänger masten på en spindelbult som är 50 mm i diameter vid maskinens bas. Detta gör det möjligt för maskinisten att dra stolpar till höger eller vänster med sidledslutningen. Detta hade inte varit möjligt med andra konstruktioner för sidledslutning. En mycket kompakt maskin med stor potential. Kan slå ned stolpar som är upp till 3,3 m och 375 mm i diameter. 15

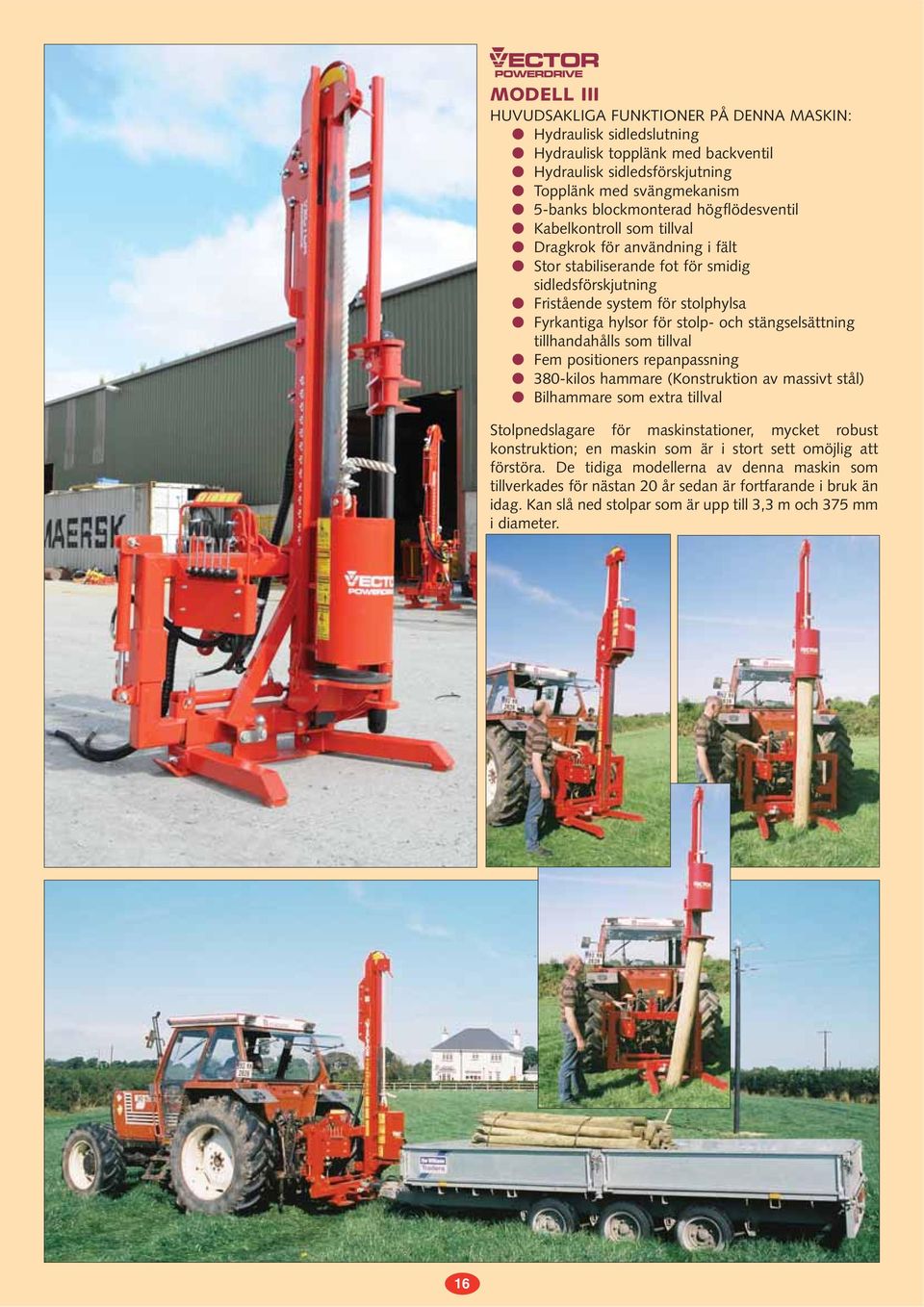

16 MODELL III HUVUDSAKLIGA FUNKTIONER PÅ DENNA MASKIN: Hydraulisk sidledslutning Hydraulisk topplänk med backventil Hydraulisk sidledsförskjutning Topplänk med svängmekanism 5-banks blockmonterad högflödesventil Kabelkontroll som tillval Dragkrok för användning i fält Stor stabiliserande fot för smidig sidledsförskjutning Fristående system för stolphylsa Fyrkantiga hylsor för stolp- och stängselsättning tillhandahålls som tillval Fem positioners repanpassning 380-kilos hammare (Konstruktion av massivt stål) Bilhammare som extra tillval Stolpnedslagare för maskinstationer, mycket robust konstruktion; en maskin som är i stort sett omöjlig att förstöra. De tidiga modellerna av denna maskin som tillverkades för nästan 20 år sedan är fortfarande i bruk än idag. Kan slå ned stolpar som är upp till 3,3 m och 375 mm i diameter. 16

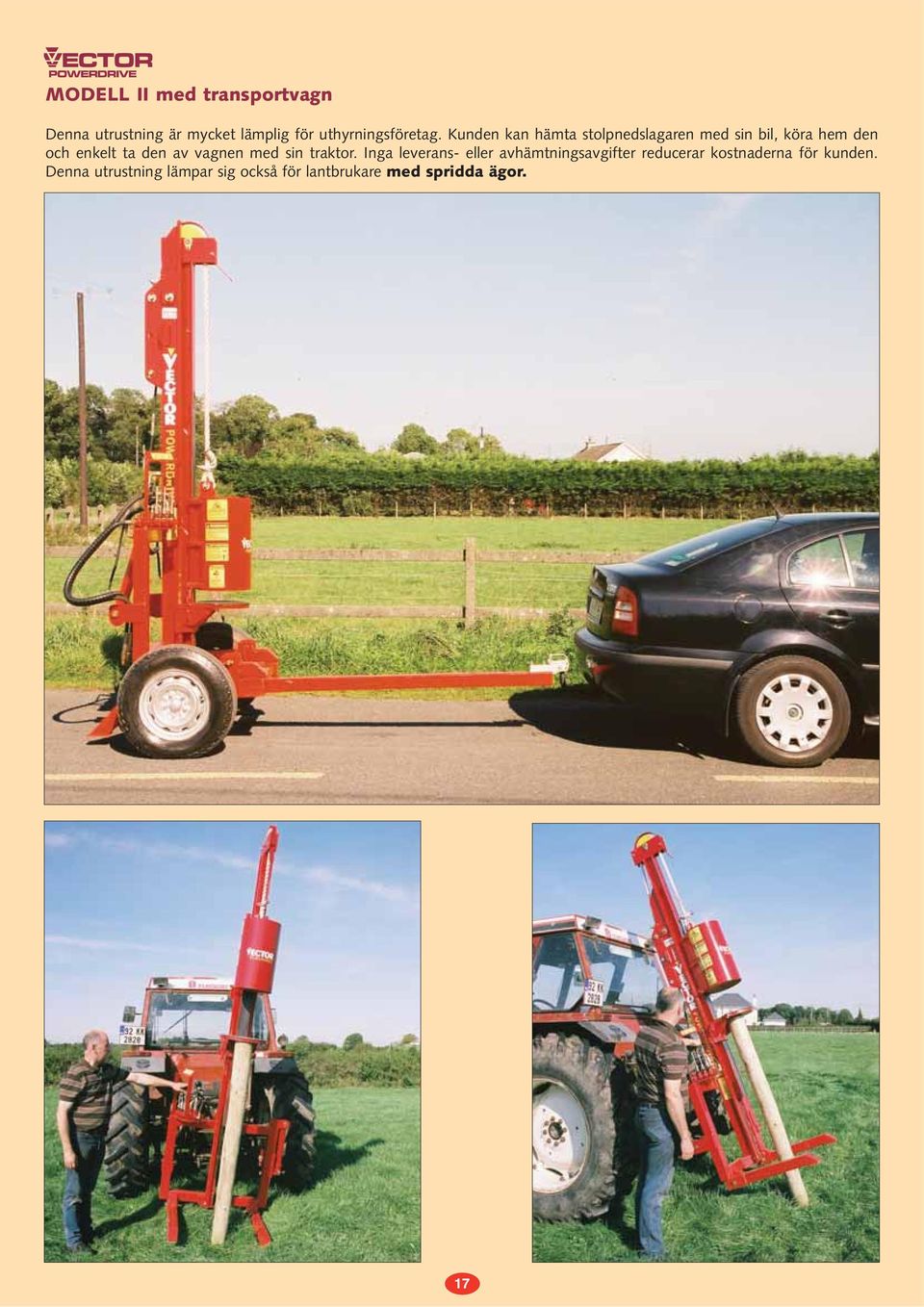

17 MODELL II med transportvagn Denna utrustning är mycket lämplig för uthyrningsföretag. Kunden kan hämta stolpnedslagaren med sin bil, köra hem den och enkelt ta den av vagnen med sin traktor. Inga leverans- eller avhämtningsavgifter reducerar kostnaderna för kunden. Denna utrustning lämpar sig också för lantbrukare med spridda ägor. 17

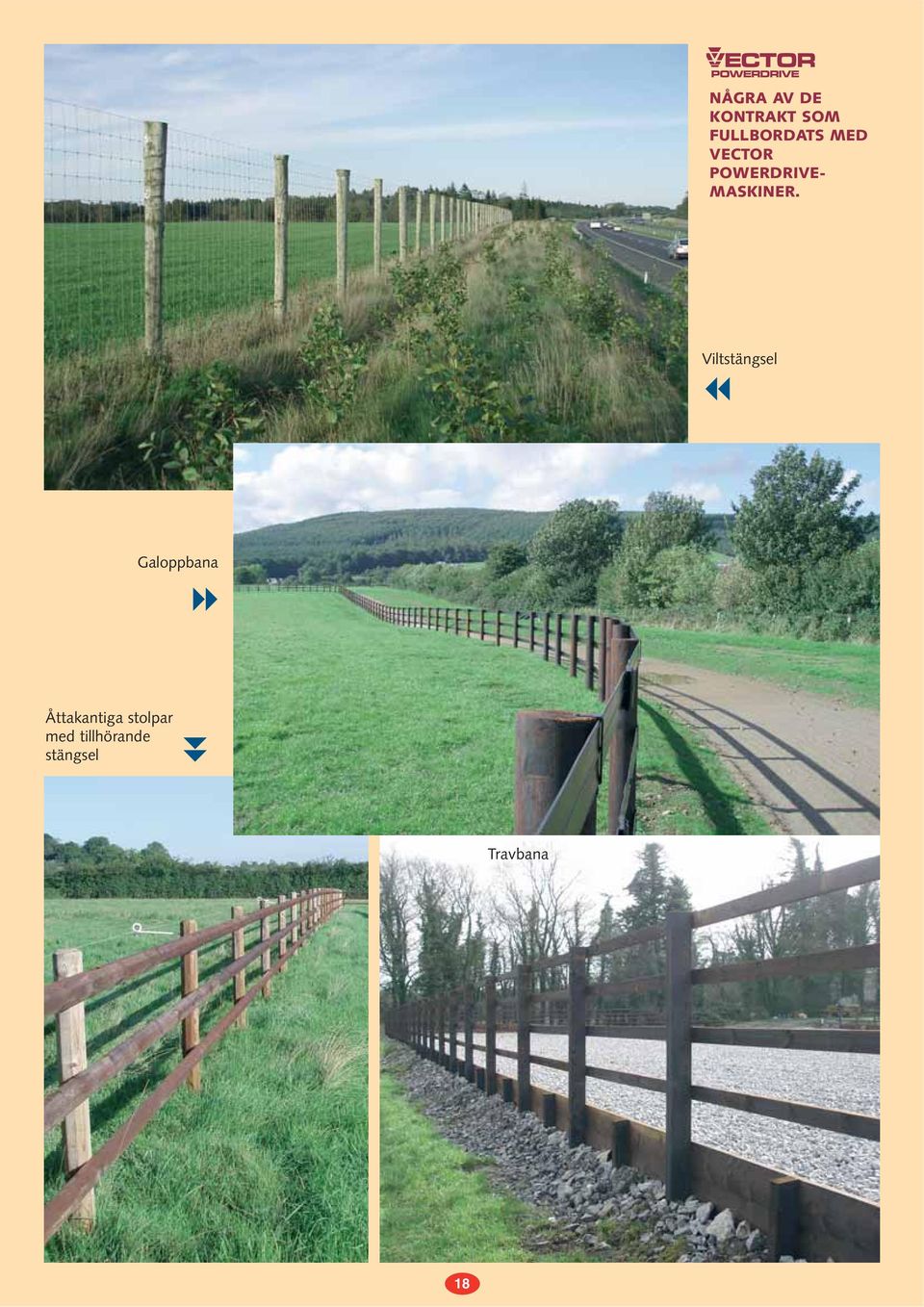

18 NÅGRA AV DE KONTRAKT SOM FULLBORDATS MED VECTOR POWERDRIVE- MASKINER. Viltstängsel Galoppbana Åttakantiga stolpar med tillhörande stängsel Travbana 18

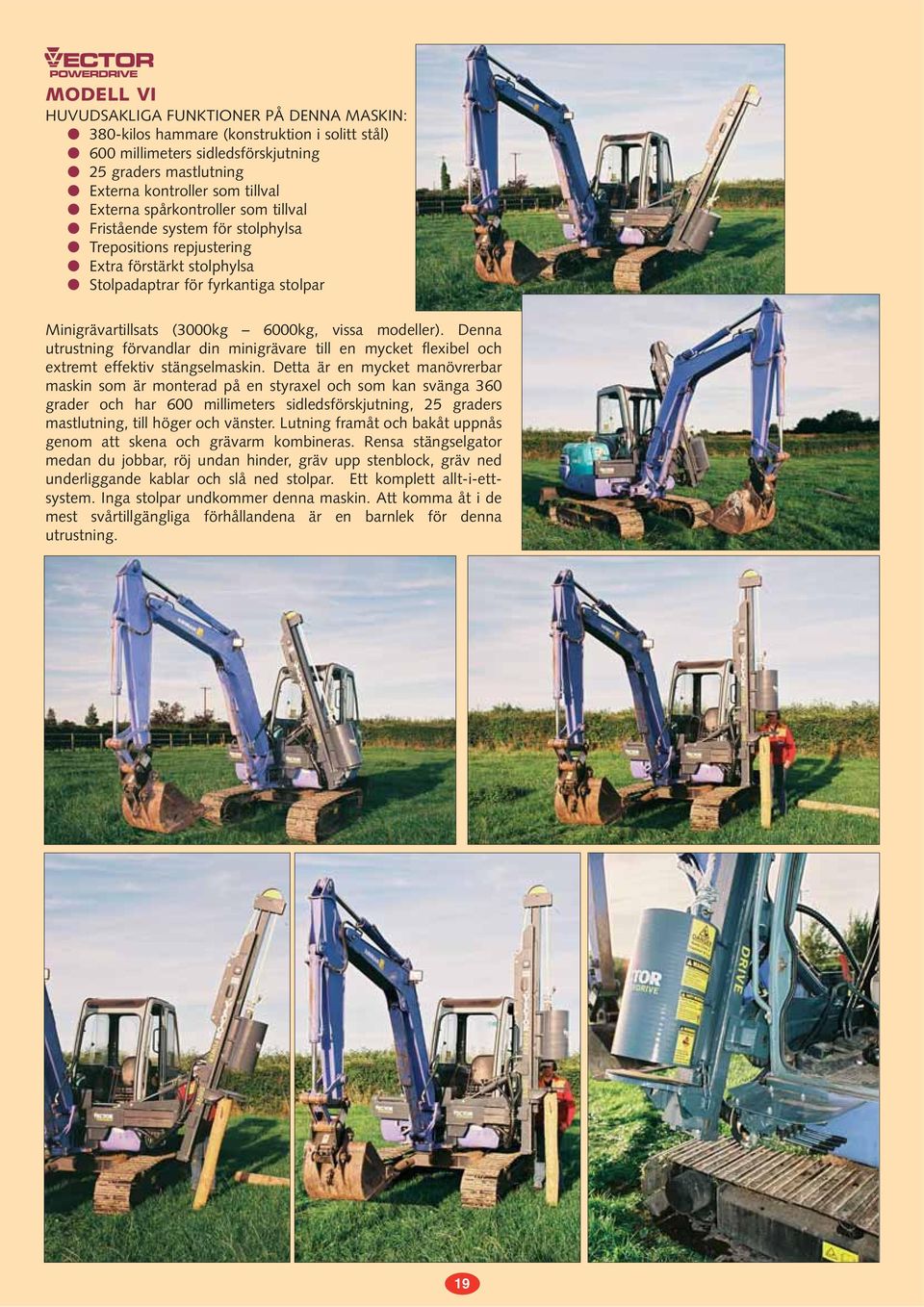

19 MODELL VI HUVUDSAKLIGA FUNKTIONER PÅ DENNA MASKIN: 380-kilos hammare (konstruktion i solitt stål) 600 millimeters sidledsförskjutning 25 graders mastlutning Externa kontroller som tillval Externa spårkontroller som tillval Fristående system för stolphylsa Trepositions repjustering Extra förstärkt stolphylsa Stolpadaptrar för fyrkantiga stolpar Minigrävartillsats (3000kg 6000kg, vissa modeller). Denna utrustning förvandlar din minigrävare till en mycket flexibel och extremt effektiv stängselmaskin. Detta är en mycket manövrerbar maskin som är monterad på en styraxel och som kan svänga 360 grader och har 600 millimeters sidledsförskjutning, 25 graders mastlutning, till höger och vänster. Lutning framåt och bakåt uppnås genom att skena och grävarm kombineras. Rensa stängselgator medan du jobbar, röj undan hinder, gräv upp stenblock, gräv ned underliggande kablar och slå ned stolpar. Ett komplett allt-i-ettsystem. Inga stolpar undkommer denna maskin. Att komma åt i de mest svårtillgängliga förhållandena är en barnlek för denna utrustning. 19

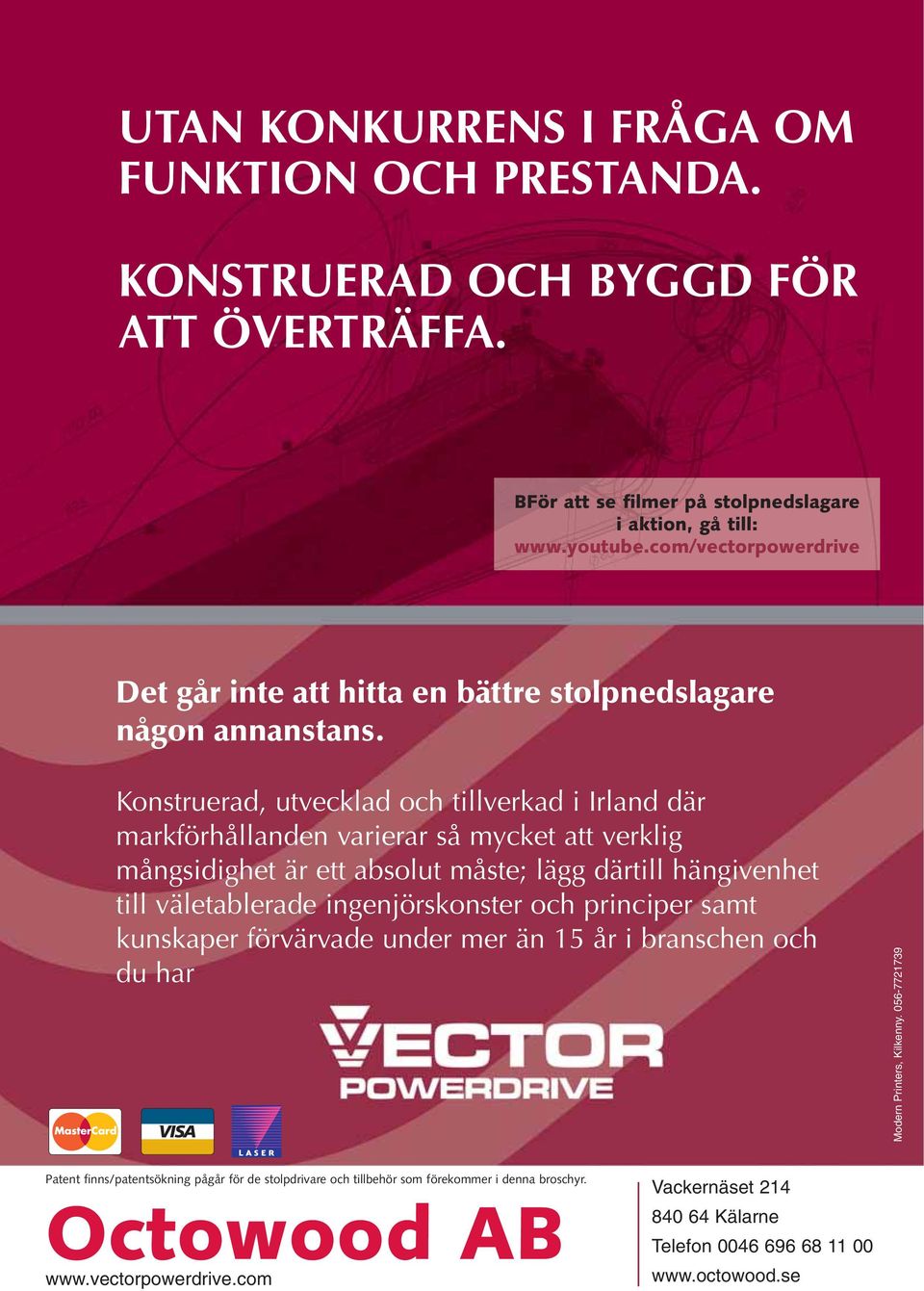

20 UTAN KONKURRENS I FRÅGA OM FUNKTION OCH PRESTANDA. KONSTRUERAD OCH BYGGD FÖR ATT ÖVERTRÄFFA. BFör att se filmer på stolpnedslagare i aktion, gå till: Det går inte att hitta en bättre stolpnedslagare någon annanstans. Konstruerad, utvecklad och tillverkad i Irland där markförhållanden varierar så mycket att verklig mångsidighet är ett absolut måste; lägg därtill hängivenhet till väletablerade ingenjörskonster och principer samt kunskaper förvärvade under mer än 15 år i branschen och du har Modern Printers, Kilkenny Patent finns/patentsökning pågår för de stolpdrivare och tillbehör som förekommer i denna broschyr. Octowood AB Vackernäset Kälarne Telefon
