1 Novenco Luftbehandlingsaggregater Climaster ZCF Maj 2007

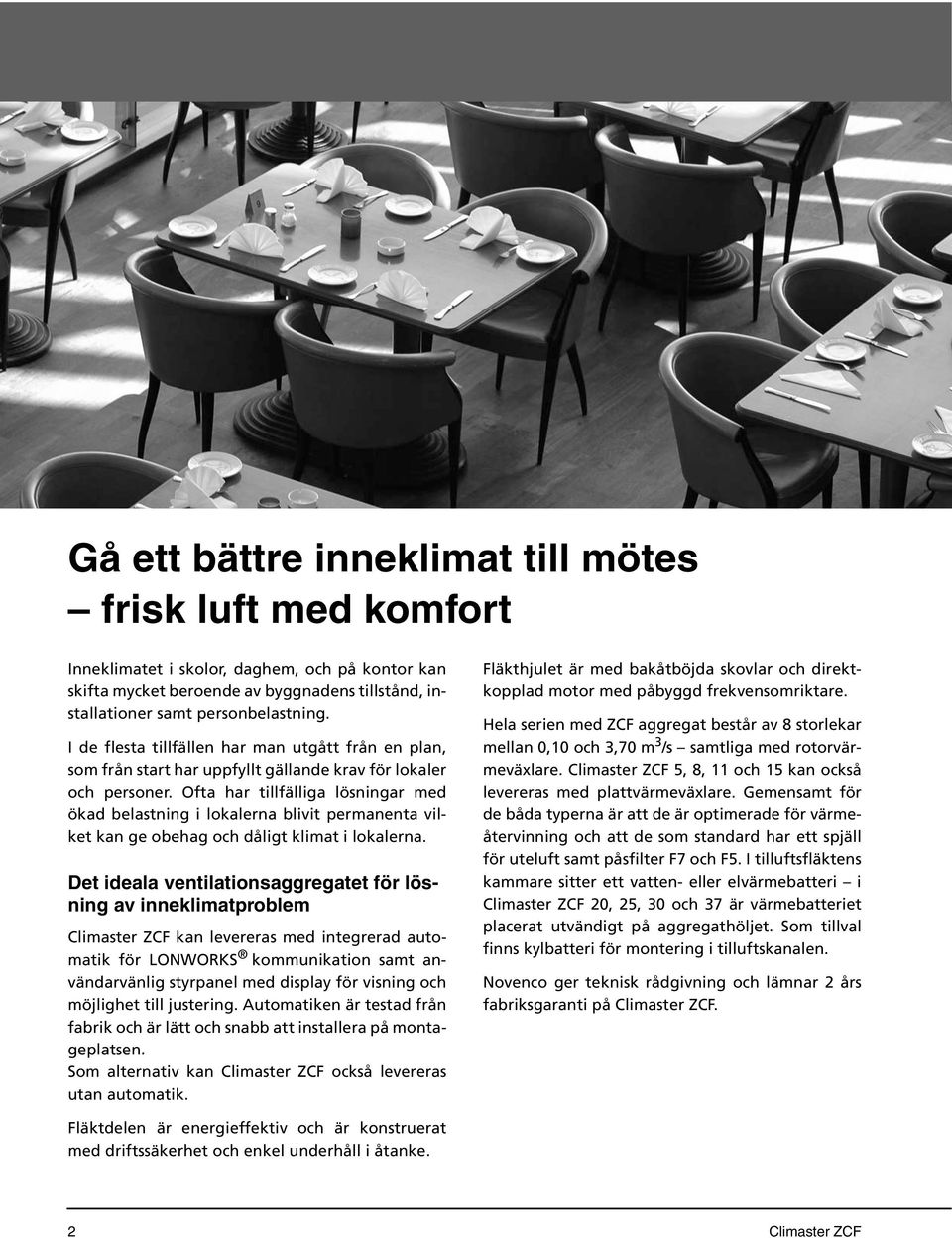

2 Gå ett bättre inneklimat till mötes frisk luft med komfort Inneklimatet i skolor, daghem, och på kontor kan skifta mycket beroende av byggnadens tillstånd, installationer samt personbelastning. I de flesta tillfällen har man utgått från en plan, som från start har uppfyllt gällande krav för lokaler och personer. Ofta har tillfälliga lösningar med ökad belastning i lokalerna blivit permanenta vilket kan ge obehag och dåligt klimat i lokalerna. Det ideala ventilationsaggregatet för lösning av inneklimatproblem Climaster ZCF kan levereras med integrerad automatik för LONWORKS kommunikation samt användarvänlig styrpanel med display för visning och möjlighet till justering. Automatiken är testad från fabrik och är lätt och snabb att installera på montageplatsen. Som alternativ kan Climaster ZCF också levereras utan automatik. Fläkthjulet är med bakåtböjda skovlar och direktkopplad motor med påbyggd frekvensomriktare. Hela serien med ZCF aggregat består av 8 storlekar mellan 0,10 och 3,70 m 3 /s samtliga med rotorvärmevälare. Climaster ZCF 5, 8, 11 och 15 kan också levereras med plattvärmevälare. Gemensamt för de båda typerna är att de är optimerade för värmeåtervinning och att de som standard har ett spjäll för uteluft samt påsfilter F7 och F5. I tilluftsfläktens kammare sitter ett vatten- eller elvärmebatteri i Climaster ZCF 20, 25, 30 och 37 är värmebatteriet placerat utvändigt på aggregathöljet. Som tillval finns kylbatteri för montering i tilluftskanalen. Novenco ger teknisk rådgivning och lämnar 2 års fabriksgaranti på Climaster ZCF. Fläktdelen är energieffektiv och är konstruerat med driftssäkerhet och enkel underhåll i åtanke. 2 Climaster ZCF

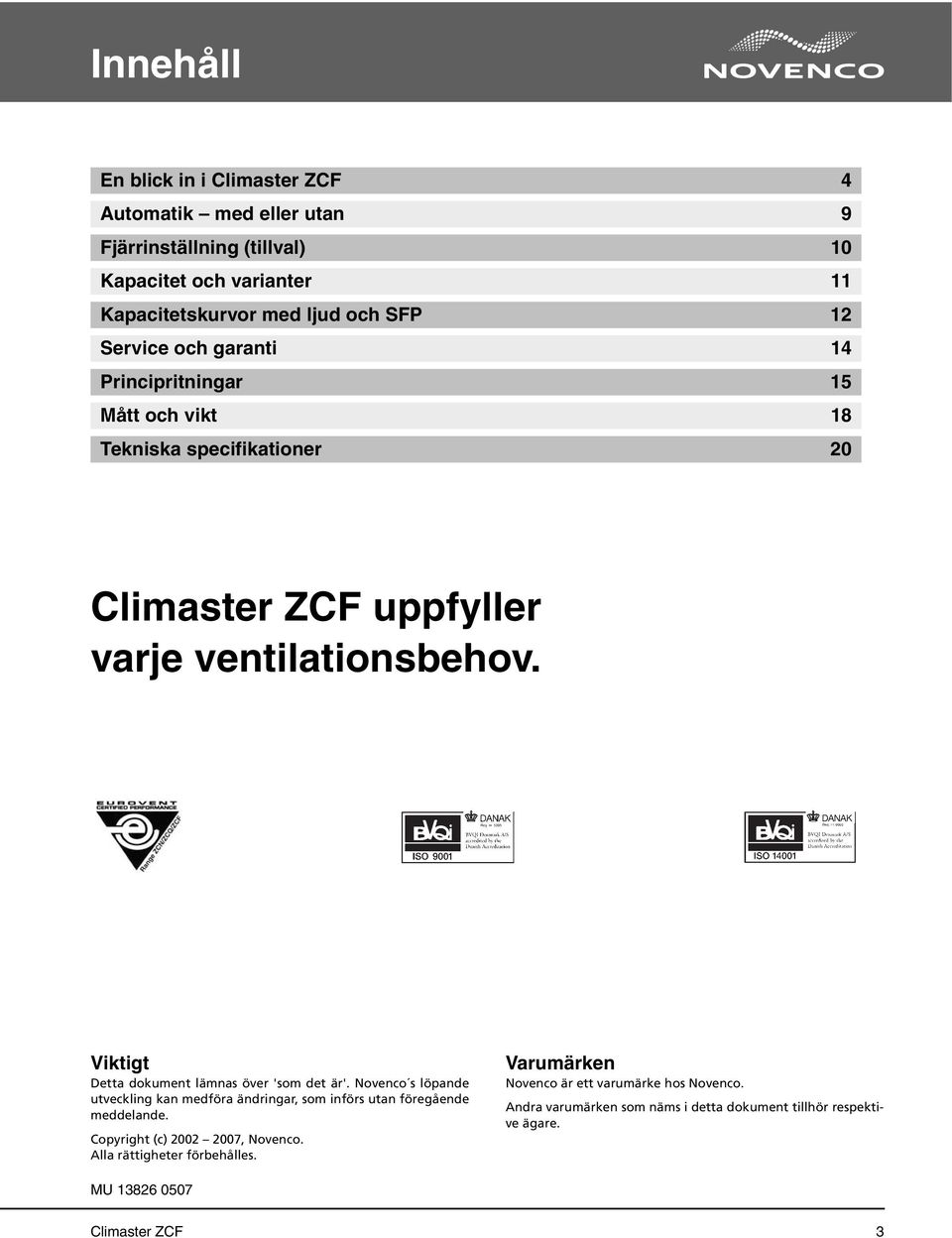

3 Innehåll En blick in i Climaster ZCF 4 Automatik med eller utan 9 Fjärrinställning (tillval) 10 Kapacitet och varianter 11 Kapacitetskurvor med ljud och SFP 12 Service och garanti 14 Principritningar 15 Mått och vikt 18 Tekniska specifikationer 20 Climaster ZCF uppfyller varje ventilationsbehov. Viktigt Detta dokument lämnas över 'som det är'. Novenco s löpande utveckling kan medföra ändringar, som införs utan föregående meddelande. Copyright (c) , Novenco. Alla rättigheter förbehålles. Varumärken Novenco är ett varumärke hos Novenco. Andra varumärken som näms i detta dokument tillhör respektive ägare. MU Climaster ZCF 3

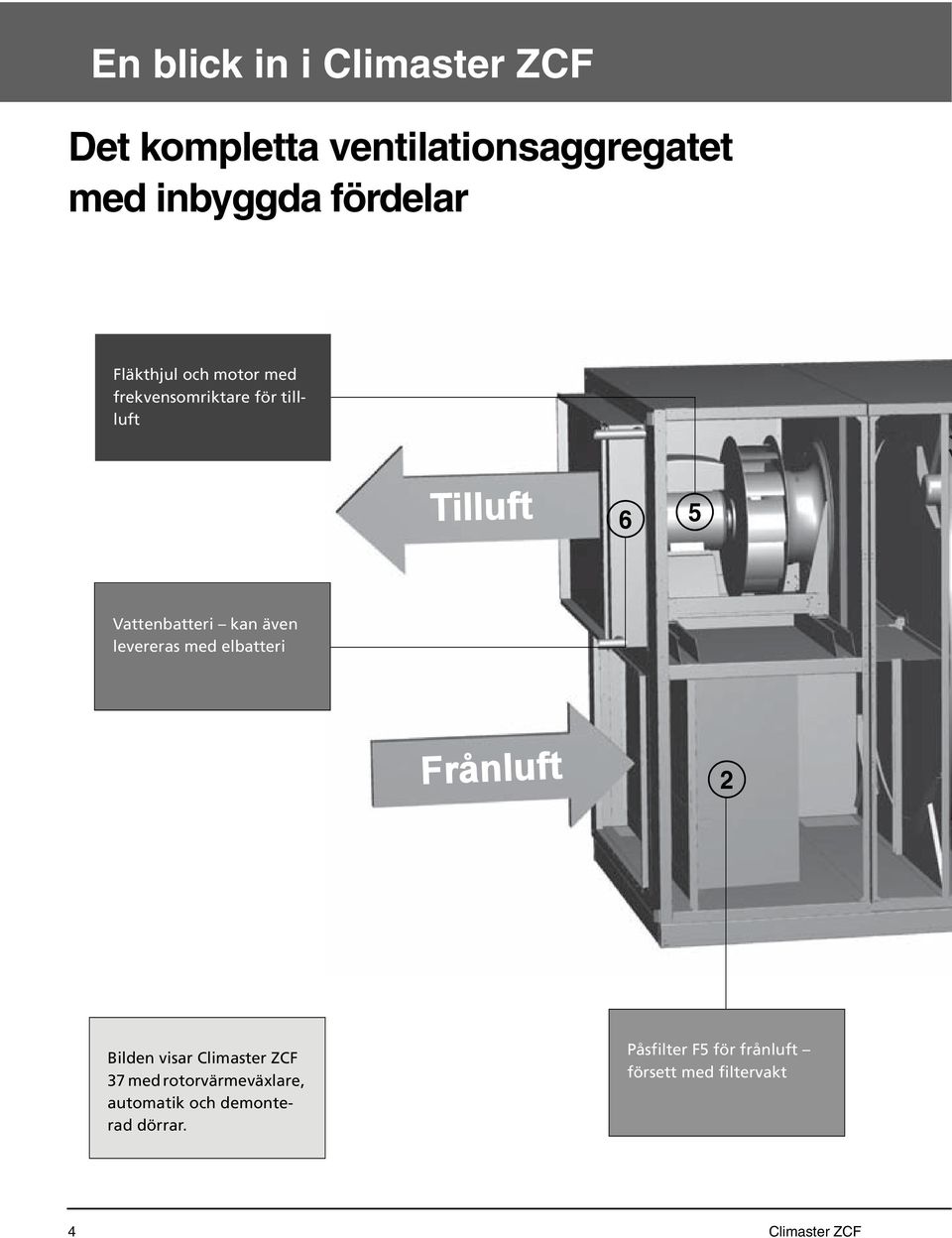

4 En blick in i Climaster ZCF Det kompletta ventilationsaggregatet med inbyggda fördelar Fläkthjul och motor med frekvensomriktare för tillluft Tilluft 6 5 Vattenbatteri kan även levereras med elbatteri Frånluft 2 Bilden visar Climaster ZCF 37 med rotorvärmevälare, automatik och demonterad dörrar. Påsfilter F5 för frånluft försett med filtervakt 4 Climaster ZCF

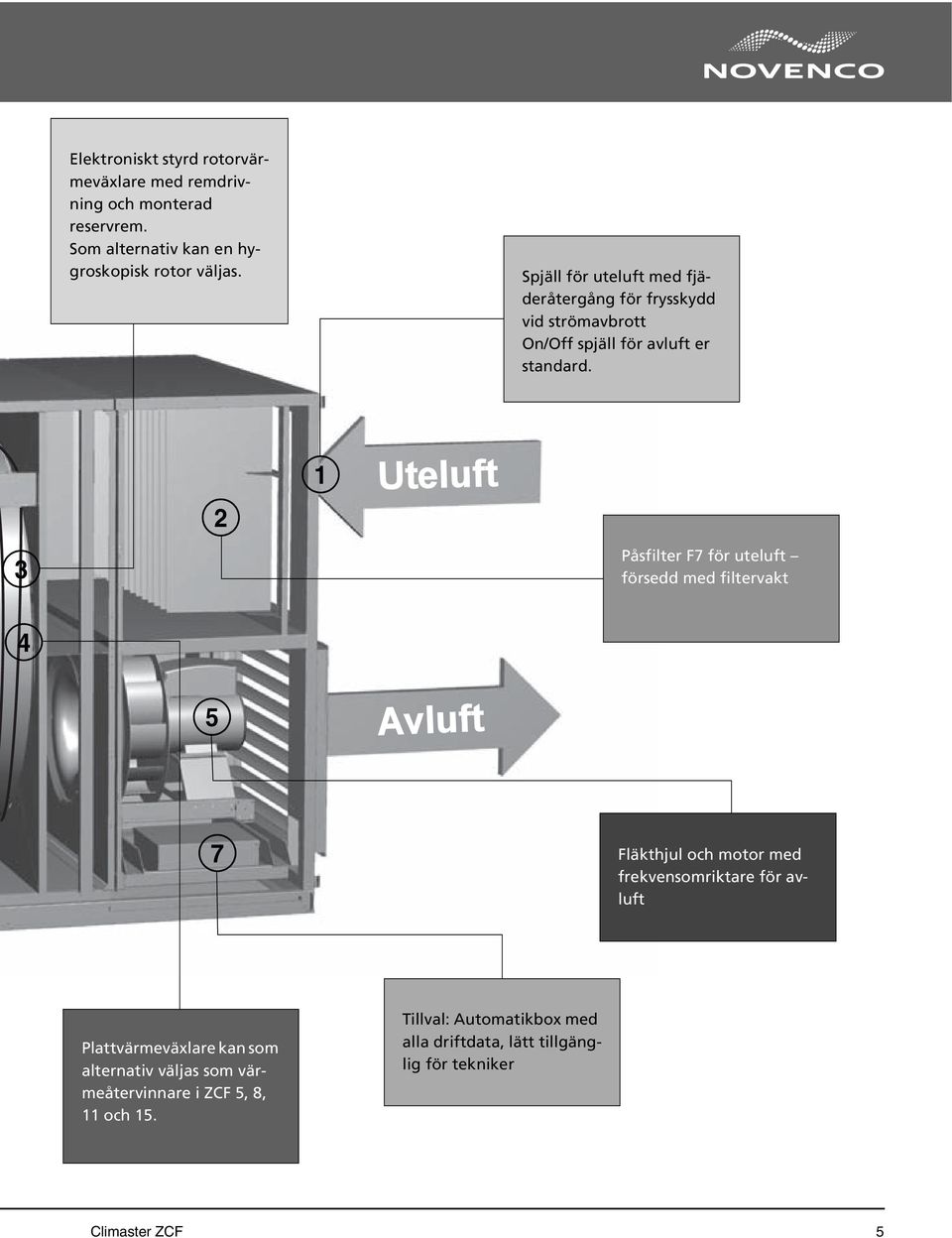

5 Elektroniskt styrd rotorvärmevälare med remdrivning och monterad reservrem. Som alternativ kan en hygroskopisk rotor väljas. Spjäll för uteluft med fjäderåtergång för frysskydd vid strömavbrott On/Off spjäll för avluft er standard Uteluft Påsfilter F7 för uteluft försedd med filtervakt 4 5 Avluft 7 Fläkthjul och motor med frekvensomriktare för avluft Plattvärmevälare kan som alternativ väljas som värmeåtervinnare i ZCF 5, 8, 11 och 15. Tillval: Automatikbo med alla driftdata, lätt tillgänglig för tekniker Climaster ZCF 5

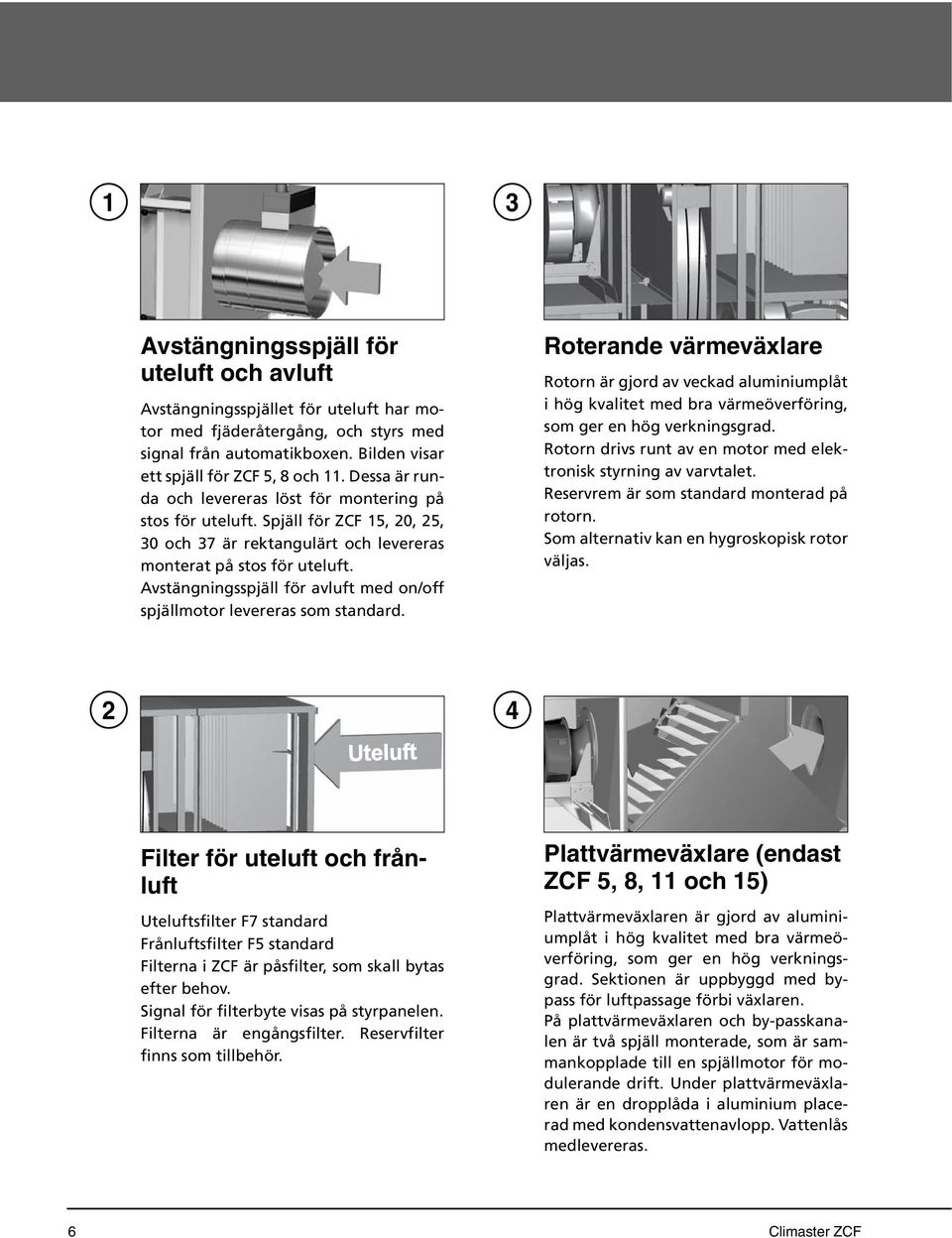

6 1 Tilluft 3 Ute Avstängningsspjäll för uteluft och avluft Avstängningsspjället för uteluft har motor med fjäderåtergång, och styrs med signal från automatikboen. Bilden visar ett spjäll för ZCF 5, 8 och 11. Dessa är runda och levereras löst för montering på stos för uteluft. Spjäll för ZCF 15, 20, 25, 30 och 37 är rektangulärt och levereras monterat på stos för uteluft. Avstängningsspjäll för avluft med on/off spjällmotor levereras som standard. Roterande värmevälare Frånluft Av Rotorn är gjord av veckad aluminiumplåt i hög kvalitet med bra värmeöverföring, som ger en hög verkningsgrad. Rotorn drivs runt av en motor med elektronisk styrning av varvtalet. Reservrem är som standard monterad på rotorn. Som alternativ kan en hygroskopisk rotor väljas. 2 4 Uteluft Filter för uteluft och frånluft Avluft Uteluftsfilter F7 standard Frånluftsfilter F5 standard Filterna i ZCF är påsfilter, som skall bytas efter behov. Signal för filterbyte visas på styrpanelen. Filterna är engångsfilter. Reservfilter finns som tillbehör. Plattvärmevälare (endast ZCF 5, 8, 11 och 15) Plattvärmevälaren är gjord av aluminiumplåt i hög kvalitet med bra värmeöverföring, som ger en hög verkningsgrad. Sektionen är uppbyggd med bypass för luftpassage förbi välaren. På plattvärmevälaren och by-passkanalen är två spjäll monterade, som är sammankopplade till en spjällmotor för modulerande drift. Under plattvärmevälaren är en dropplåda i aluminium placerad med kondensvattenavlopp. Vattenlås medlevereras. 6 Climaster ZCF

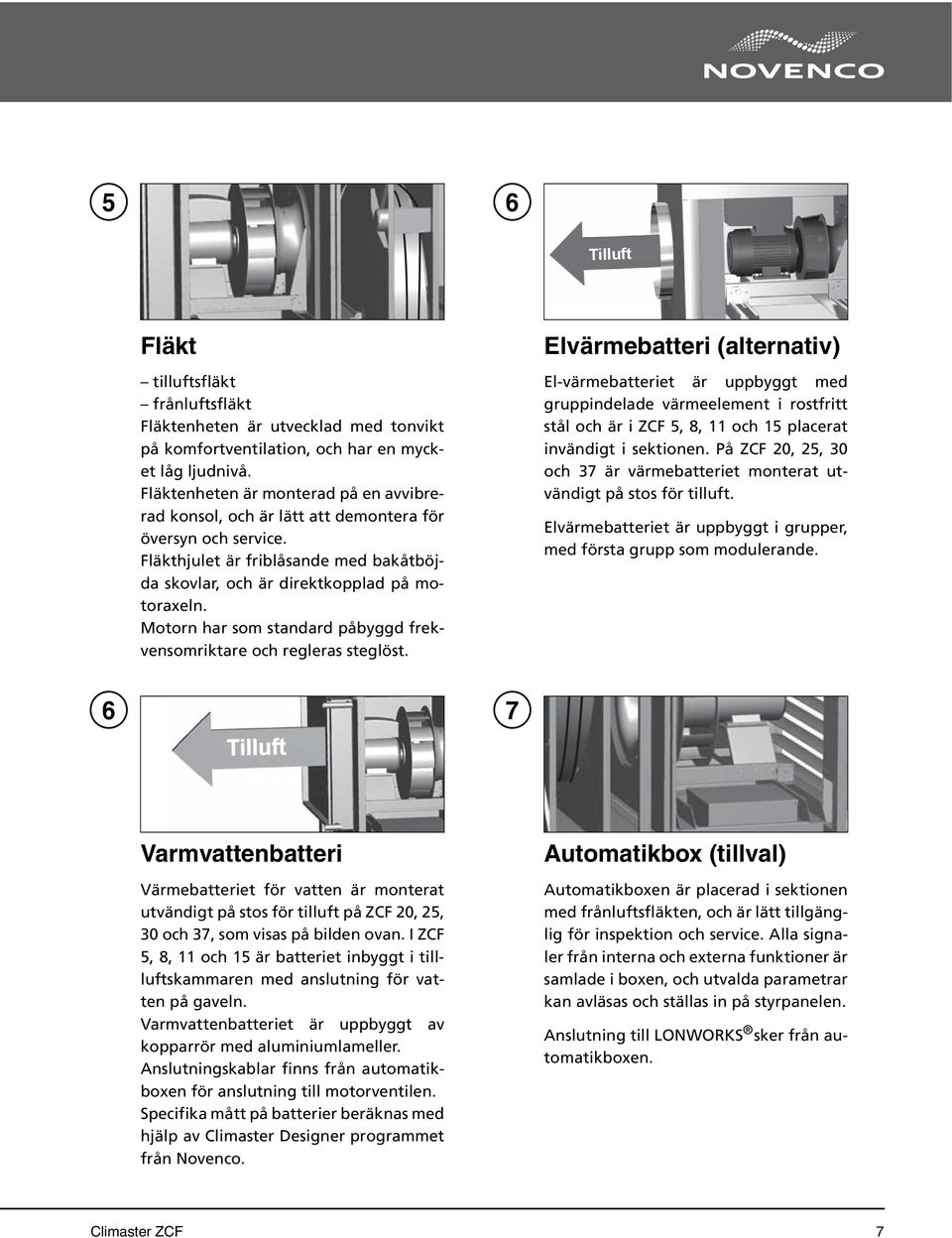

7 Tilluft 5 6 Tilluft Uteluft Fläkt tilluftsfläkt frånluftsfläkt Fläktenheten är utvecklad med tonvikt på komfortventilation, och har en mycket låg ljudnivå. Fläktenheten är monterad på en avvibrerad konsol, och är lätt att demontera för översyn och service. Fläkthjulet är friblåsande med bakåtböjda skovlar, och är direktkopplad på motoraeln. Motorn har som standard påbyggd frekvensomriktare och regleras steglöst. Elvärmebatteri (alternativ) El-värmebatteriet är uppbyggt med gruppindelade värmeelement i rostfritt stål och är i ZCF 5, 8, 11 och 15 placerat invändigt i sektionen. På ZCF 20, 25, 30 och 37 är värmebatteriet monterat utvändigt på stos för tilluft. Frånluft Avluft Tilluft 6 7 Elvärmebatteriet är uppbyggt i grupper, med första grupp som modulerande. Frånluft Avl Tilluft Uteluft Ute Varmvattenbatteri Värmebatteriet för vatten är monterat utvändigt på stos för tilluft på ZCF 20, 25, 30 och 37, som visas på bilden ovan. I ZCF 5, 8, 11 och 15 är batteriet inbyggt i tillluftskammaren med anslutning för vatten på gaveln. Varmvattenbatteriet är uppbyggt av kopparrör med aluminiumlameller. Anslutningskablar finns från automatikboen för anslutning till motorventilen. Specifika mått på batterier beräknas med hjälp av Climaster Designer programmet från Novenco. Automatikbo (tillval) Automatikboen är placerad i sektionen med frånluftsfläkten, och är lätt tillgänglig för inspektion och service. Alla signaler från interna och eterna funktioner är samlade i boen, och utvalda parametrar kan avläsas och ställas in på styrpanelen. Frånluft Avluft Anslutning till LONWORKS sker från automatikboen. Climaster ZCF 7

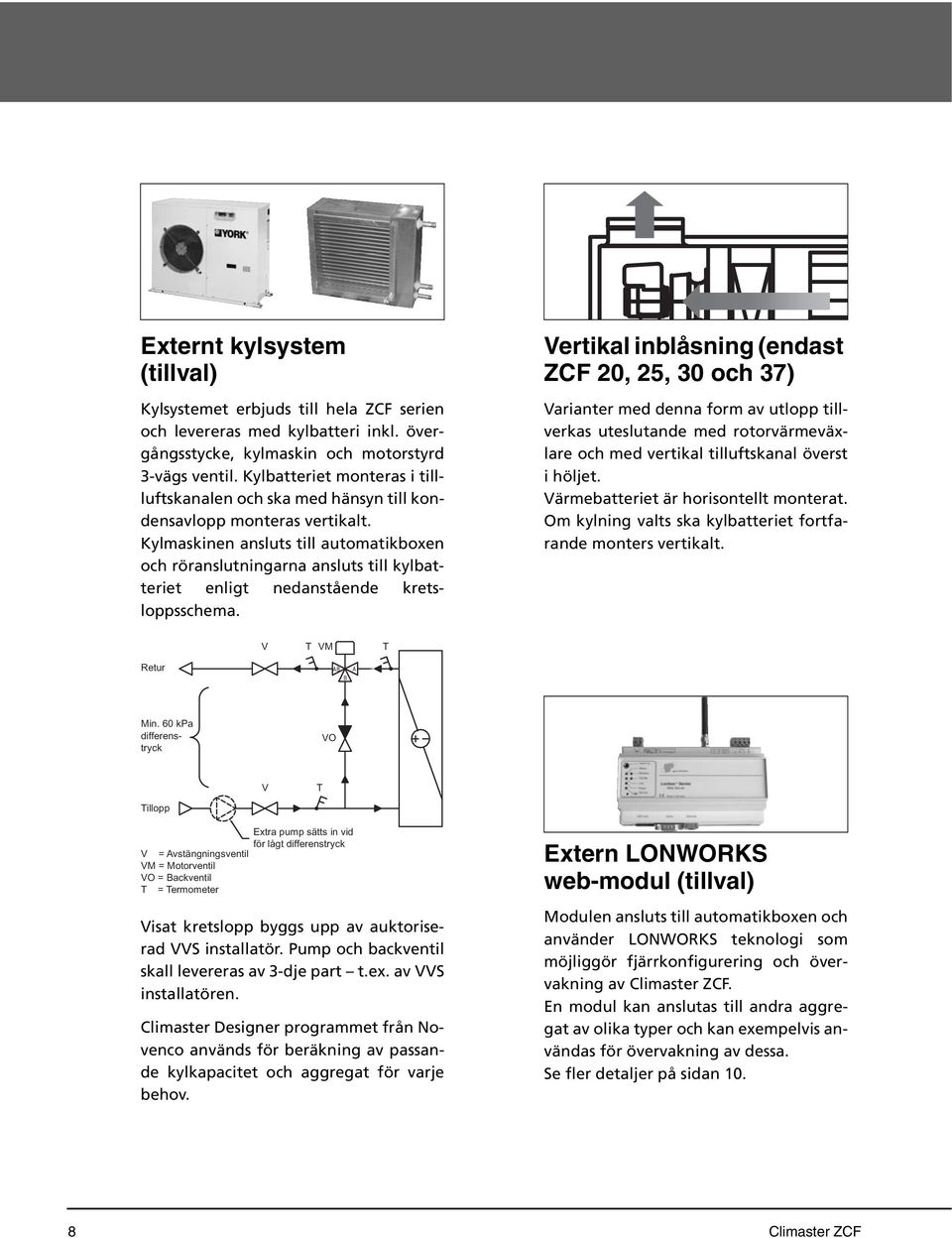

8 Eternt kylsystem (tillval) Kylsystemet erbjuds till hela ZCF serien och levereras med kylbatteri inkl. övergångsstycke, kylmaskin och motorstyrd 3-vägs ventil. Kylbatteriet monteras i tillluftskanalen och ska med hänsyn till kondensavlopp monteras vertikalt. Kylmaskinen ansluts till automatikboen och röranslutningarna ansluts till kylbatteriet enligt nedanstående kretsloppsschema. Vertikal inblåsning (endast ZCF 20, 25, 30 och 37) Varianter med denna form av utlopp tillverkas uteslutande med rotorvärmevälare och med vertikal tilluftskanal överst i höljet. Värmebatteriet är horisontellt monterat. Om kylning valts ska kylbatteriet fortfarande monters vertikalt. V T VM T Retur Min. 60 kpa differenstryck VO Tillopp V T Etra pump sätts in vid för lågt differenstryck V = Avstängningsventil VM = Motorventil VO = Backventil T = Termometer Visat kretslopp byggs upp av auktoriserad VVS installatör. Pump och backventil skall levereras av 3-dje part t.e. av VVS installatören. Climaster Designer programmet från Novenco används för beräkning av passande kylkapacitet och aggregat för varje behov. Etern LONWORKS web-modul (tillval) Modulen ansluts till automatikboen och använder LONWORKS teknologi som möjliggör fjärrkonfigurering och övervakning av Climaster ZCF. En modul kan anslutas till andra aggregat av olika typer och kan eempelvis användas för övervakning av dessa. Se fler detaljer på sidan Climaster ZCF

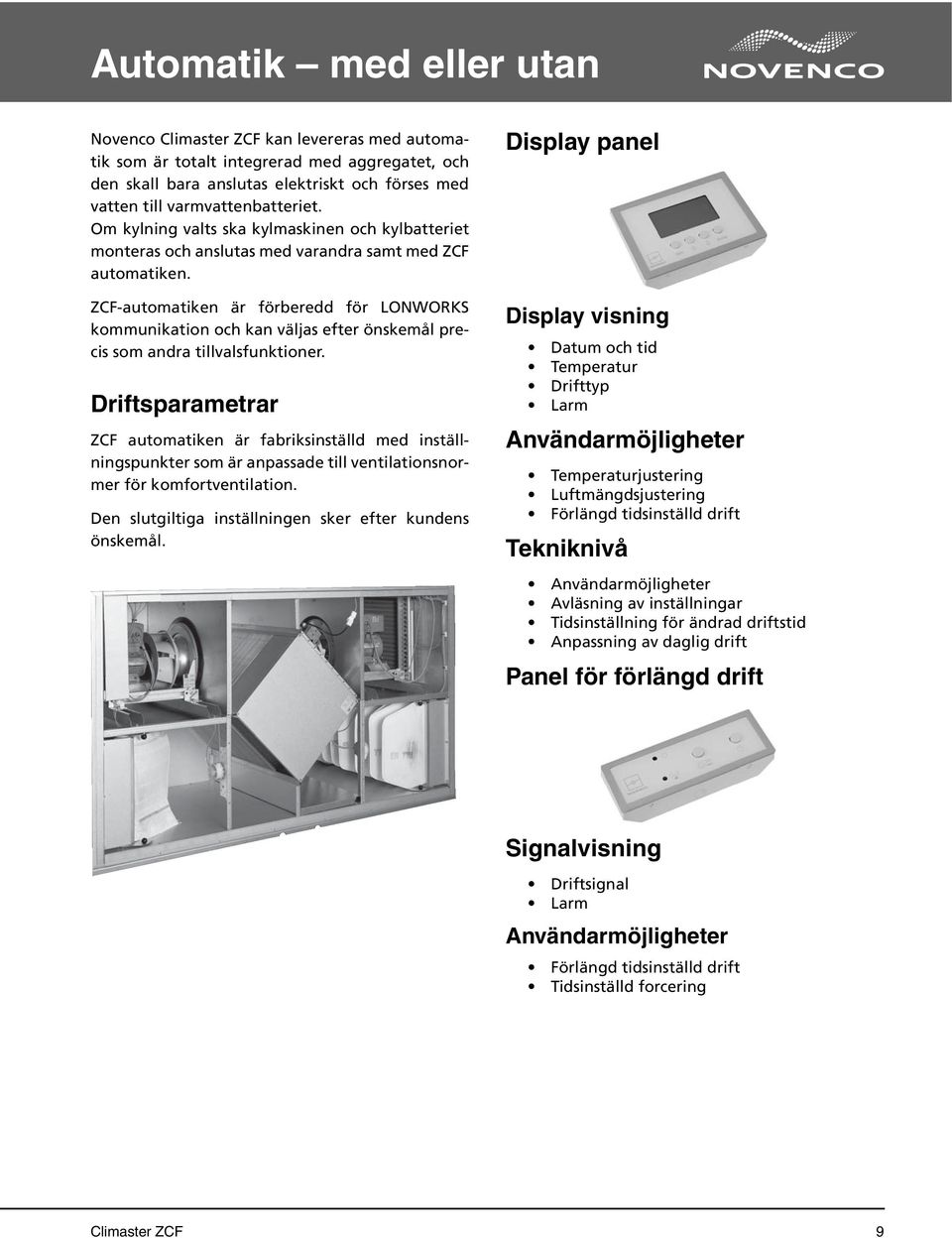

9 Automatik med eller utan Novenco Climaster ZCF kan levereras med automatik som är totalt integrerad med aggregatet, och den skall bara anslutas elektriskt och förses med vatten till varmvattenbatteriet. Om kylning valts ska kylmaskinen och kylbatteriet monteras och anslutas med varandra samt med ZCF automatiken. ZCF-automatiken är förberedd för LONWORKS kommunikation och kan väljas efter önskemål precis som andra tillvalsfunktioner. Driftsparametrar ZCF automatiken är fabriksinställd med inställningspunkter som är anpassade till ventilationsnormer för komfortventilation. Den slutgiltiga inställningen sker efter kundens önskemål. Display panel Display visning Datum och tid Temperatur Drifttyp Larm Användarmöjligheter Temperaturjustering Luftmängdsjustering Förlängd tidsinställd drift Tekniknivå Användarmöjligheter Avläsning av inställningar Tidsinställning för ändrad driftstid Anpassning av daglig drift Panel för förlängd drift Signalvisning Driftsignal Larm Användarmöjligheter Förlängd tidsinställd drift Tidsinställd forcering Climaster ZCF 9

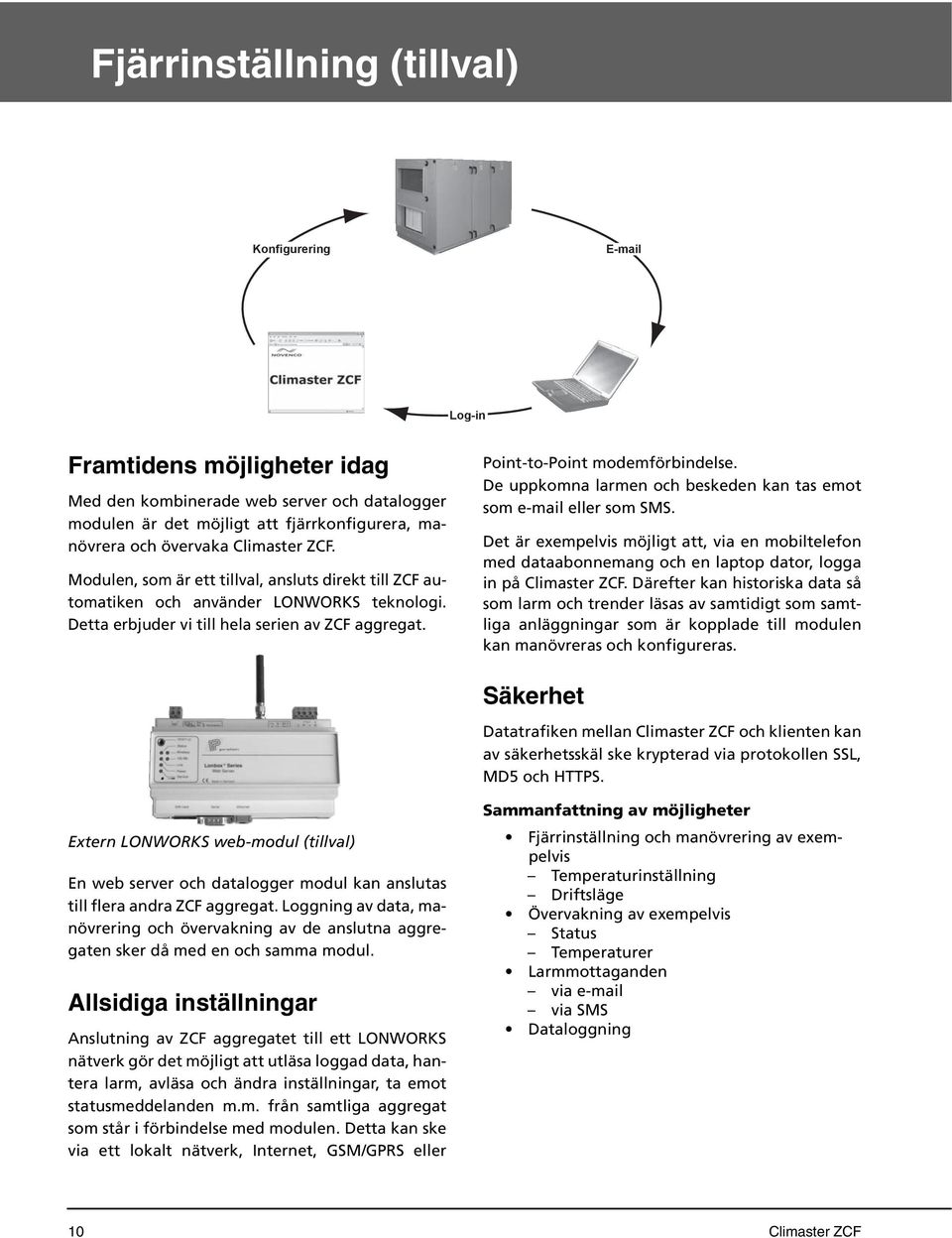

10 Fjärrinställning (tillval) Konfigurering Log-in Framtidens möjligheter idag Med den kombinerade web server och datalogger modulen är det möjligt att fjärrkonfigurera, manövrera och övervaka Climaster ZCF. Modulen, som är ett tillval, ansluts direkt till ZCF automatiken och använder LONWORKS teknologi. Detta erbjuder vi till hela serien av ZCF aggregat. Point-to-Point modemförbindelse. De uppkomna larmen och beskeden kan tas emot som eller som SMS. Det är eempelvis möjligt att, via en mobiltelefon med dataabonnemang och en laptop dator, logga in på Climaster ZCF. Därefter kan historiska data så som larm och trender läsas av samtidigt som samtliga anläggningar som är kopplade till modulen kan manövreras och konfigureras. Säkerhet Datatrafiken mellan Climaster ZCF och klienten kan av säkerhetsskäl ske krypterad via protokollen SSL, MD5 och HTTPS. Etern LONWORKS web-modul (tillval) En web server och datalogger modul kan anslutas till flera andra ZCF aggregat. Loggning av data, manövrering och övervakning av de anslutna aggregaten sker då med en och samma modul. Allsidiga inställningar Anslutning av ZCF aggregatet till ett LONWORKS nätverk gör det möjligt att utläsa loggad data, hantera larm, avläsa och ändra inställningar, ta emot statusmeddelanden m.m. från samtliga aggregat som står i förbindelse med modulen. Detta kan ske via ett lokalt nätverk, Internet, GSM/GPRS eller Sammanfattning av möjligheter Fjärrinställning och manövrering av eempelvis Temperaturinställning Driftsläge Övervakning av eempelvis Status Temperaturer Larmmottaganden via via SMS Dataloggning 10 Climaster ZCF

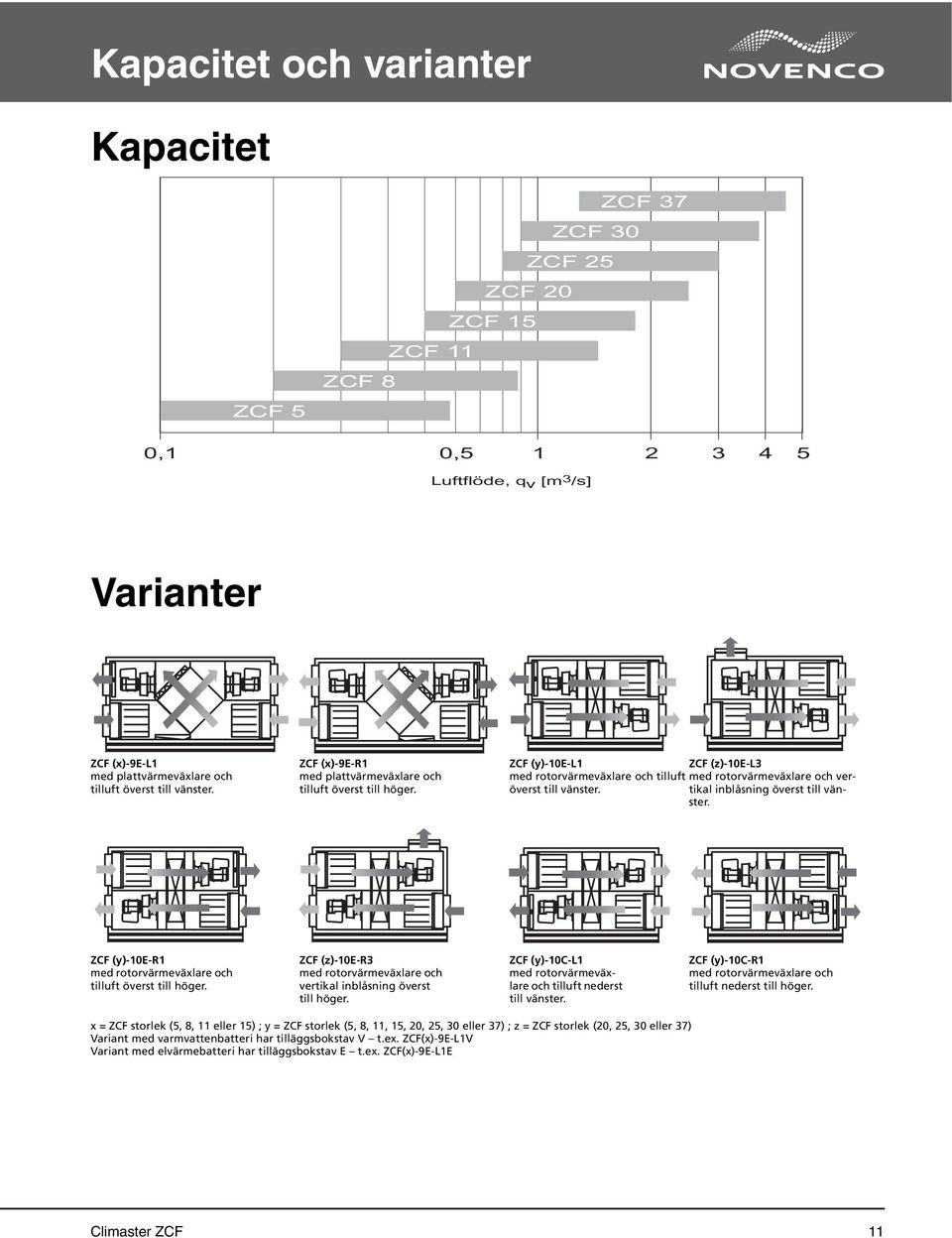

11 Kapacitet och varianter Kapacitet ZCF 5 ZCF 37 ZCF 30 ZCF 25 ZCF 20 ZCF 15 ZCF 11 ZCF 8 0,1 0, Luftflöde, q v [m 3 /s] Varianter ZCF ()-9E-L1 med plattvärmevälare och tilluft överst till vänster. ZCF ()-9E-R1 med plattvärmevälare och tilluft överst till höger. ZCF (y)-10e-l1 ZCF (z)-10e-l3 med rotorvärmevälare och tilluft med rotorvärmevälare och vertikal inblåsning överst till vän- överst till vänster. ster. ZCF (y)-10e-r1 med rotorvärmevälare och tilluft överst till höger. ZCF (z)-10e-r3 med rotorvärmevälare och vertikal inblåsning överst till höger. ZCF (y)-10c-l1 med rotorvärmevälare och tilluft nederst till vänster. ZCF (y)-10c-r1 med rotorvärmevälare och tilluft nederst till höger. = ZCF storlek (5, 8, 11 eller 15) ; y = ZCF storlek (5, 8, 11, 15, 20, 25, 30 eller 37) ; z = ZCF storlek (20, 25, 30 eller 37) Variant med varmvattenbatteri har tilläggsbokstav V t.e. ZCF()-9E-L1V Variant med elvärmebatteri har tilläggsbokstav E t.e. ZCF()-9E-L1E Climaster ZCF 11

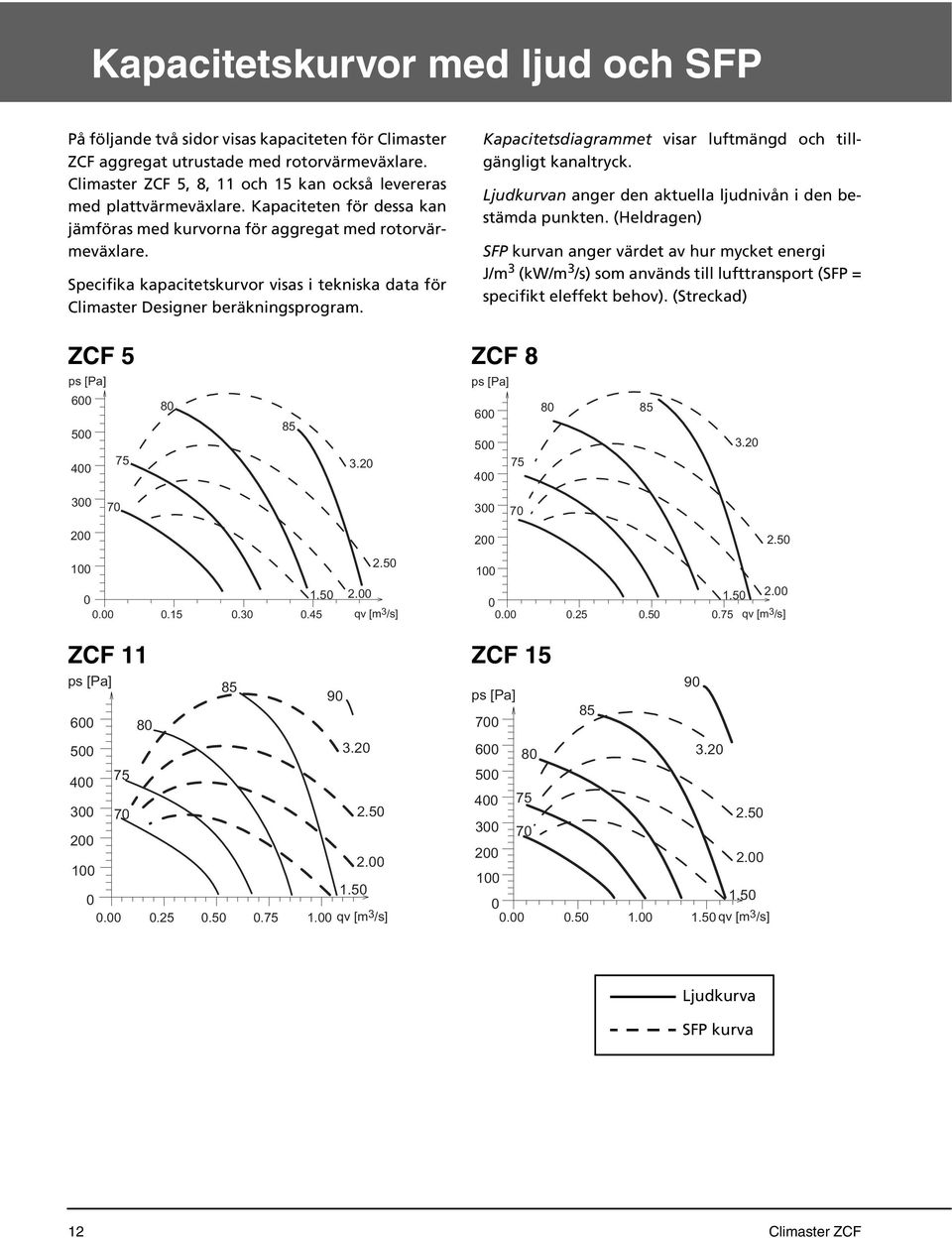

12 Kapacitetskurvor med ljud och SFP På följande två sidor visas kapaciteten för Climaster ZCF aggregat utrustade med rotorvärmevälare. Climaster ZCF 5, 8, 11 och 15 kan också levereras med plattvärmevälare. Kapaciteten för dessa kan jämföras med kurvorna för aggregat med rotorvärmevälare. Specifika kapacitetskurvor visas i tekniska data för Climaster Designer beräkningsprogram. Kapacitetsdiagrammet visar luftmängd och tillgängligt kanaltryck. Ljudkurvan anger den aktuella ljudnivån i den bestämda punkten. (Heldragen) SFP kurvan anger värdet av hur mycket energi J/m 3 (kw/m 3 /s) som används till lufttransport (SFP = specifikt eleffekt behov). (Streckad) ZCF 5 ZCF 8 ps [Pa] ps [Pa] qv [m 3 /s] qv [m 3 /s] ZCF 11 ZCF 15 ps [Pa] ps [Pa] qv [m 3 /s] qv [m 3 /s] Ljudkurva SFP kurva 12 Climaster ZCF

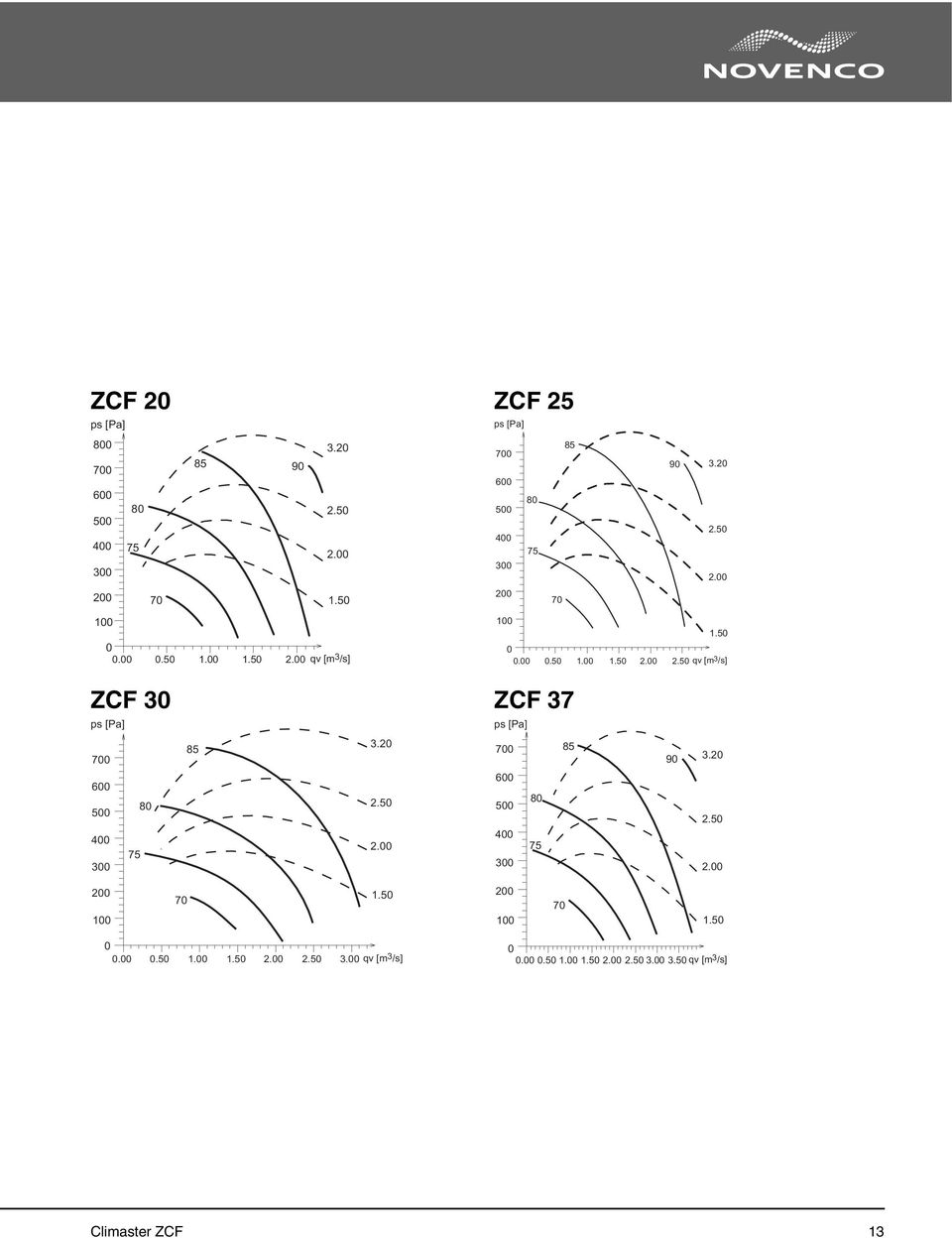

13 ZCF 20 ZCF 25 ps [Pa] ps [Pa] qv [m 3 /s] qv [m 3 /s] ZCF 30 ZCF 37 ps [Pa] ps [Pa] qv [m 3 /s] qv [m 3 /s] Climaster ZCF 13

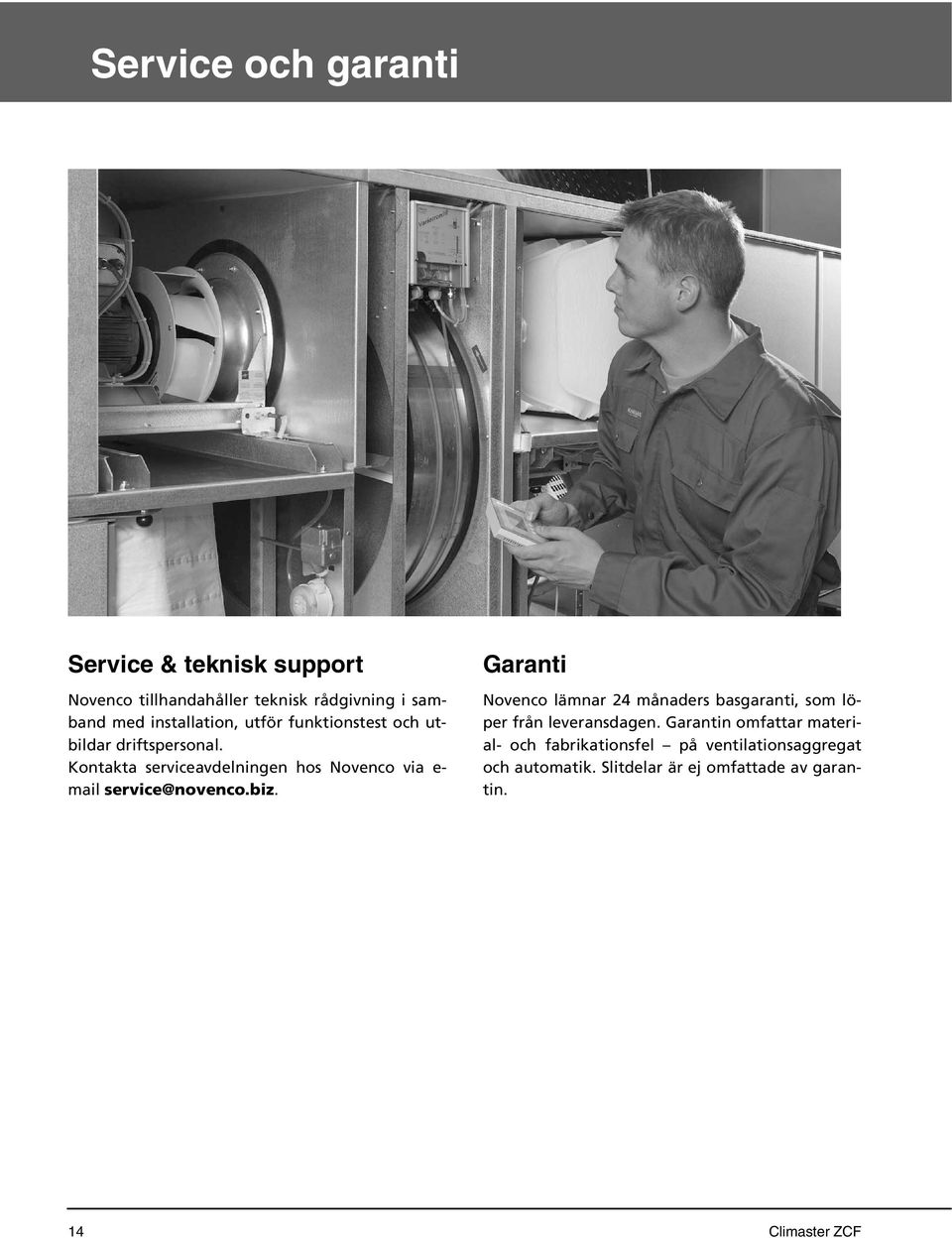

14 Service och garanti Service & teknisk support Novenco tillhandahåller teknisk rådgivning i samband med installation, utför funktionstest och utbildar driftspersonal. Kontakta serviceavdelningen hos Novenco via e- mail service@novenco.biz. Garanti Novenco lämnar 24 månaders basgaranti, som löper från leveransdagen. Garantin omfattar material- och fabrikationsfel på ventilationsaggregat och automatik. Slitdelar är ej omfattade av garantin. 14 Climaster ZCF

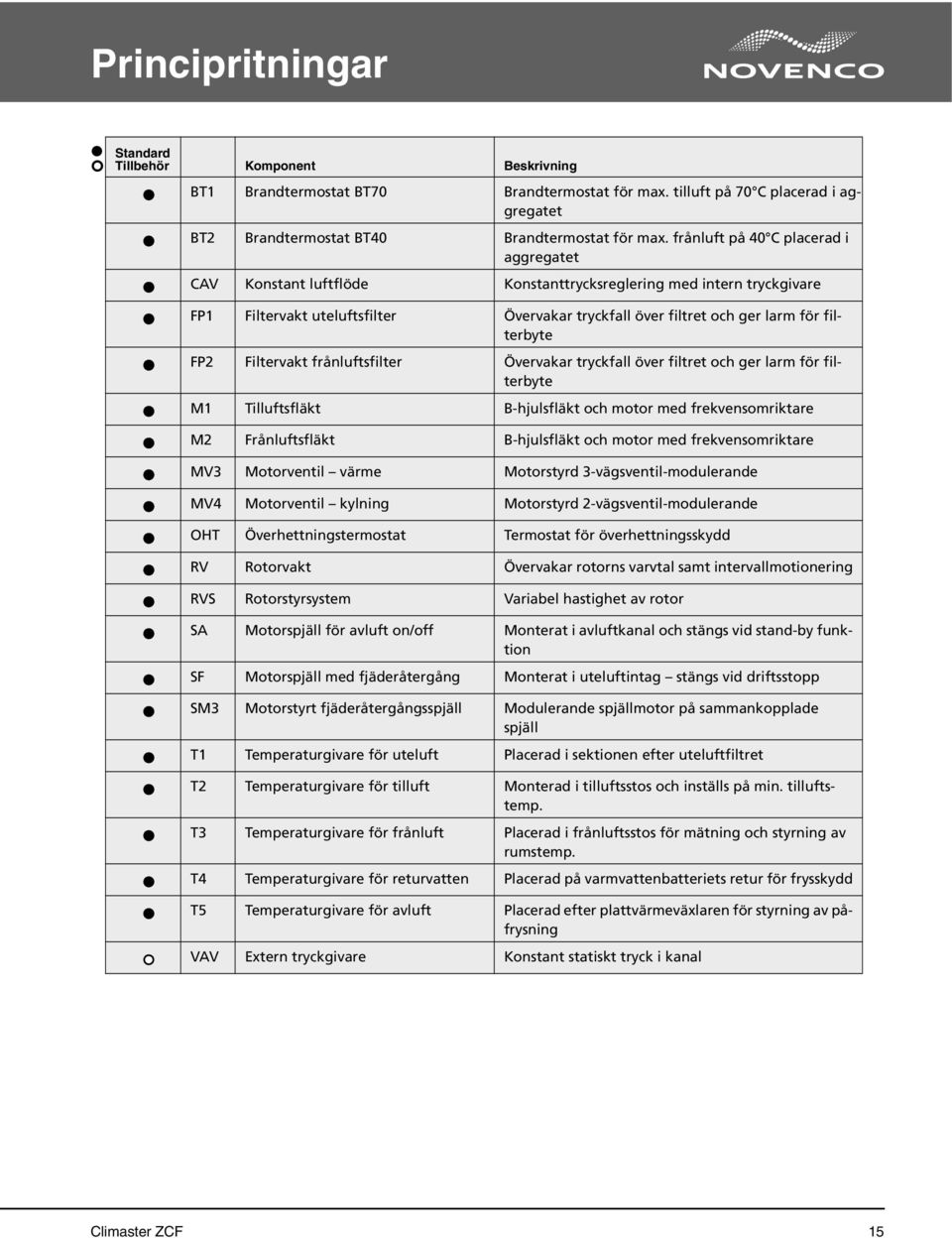

15 Principritningar Standard Tillbehör Komponent Beskrivning BT1 Brandtermostat BT70 Brandtermostat för ma. tilluft på 70 C placerad i aggregatet BT2 Brandtermostat BT40 Brandtermostat för ma. frånluft på 40 C placerad i aggregatet CAV Konstant luftflöde Konstanttrycksreglering med intern tryckgivare FP1 Filtervakt uteluftsfilter Övervakar tryckfall över filtret och ger larm för filterbyte FP2 Filtervakt frånluftsfilter Övervakar tryckfall över filtret och ger larm för filterbyte M1 Tilluftsfläkt B-hjulsfläkt och motor med frekvensomriktare M2 Frånluftsfläkt B-hjulsfläkt och motor med frekvensomriktare MV3 Motorventil värme Motorstyrd 3-vägsventil-modulerande MV4 Motorventil kylning Motorstyrd 2-vägsventil-modulerande OHT Överhettningstermostat Termostat för överhettningsskydd RV Rotorvakt Övervakar rotorns varvtal samt intervallmotionering RVS Rotorstyrsystem Variabel hastighet av rotor SA Motorspjäll för avluft on/off Monterat i avluftkanal och stängs vid stand-by funktion SF Motorspjäll med fjäderåtergång Monterat i uteluftintag stängs vid driftsstopp SM3 Motorstyrt fjäderåtergångsspjäll Modulerande spjällmotor på sammankopplade spjäll T1 Temperaturgivare för uteluft Placerad i sektionen efter uteluftfiltret T2 Temperaturgivare för tilluft Monterad i tilluftsstos och inställs på min. tilluftstemp. T3 Temperaturgivare för frånluft Placerad i frånluftsstos för mätning och styrning av rumstemp. T4 Temperaturgivare för returvatten Placerad på varmvattenbatteriets retur för frysskydd T5 Temperaturgivare för avluft Placerad efter plattvärmevälaren för styrning av påfrysning VAV Etern tryckgivare Konstant statiskt tryck i kanal Climaster ZCF 15

16 Climaster ZCF med rotorvärmevälare, vattenvärmebatteri och kylning H1 VAV1 Uteluft Tilluft Climaster ZCF Rotor MV4 Etern del ZCF CO 2 H2 VAV2 Avluft Frånluft Climaster ZCF med plattvärmevälare, vattenvärmebatteri och kylning H1 VAV1 Avluft Tilluft MV4 Climaster ZCF Etern del ZCF Uteluft CO 2 H2 VAV2 Frånluft 16 Climaster ZCF

17 Climaster ZCF med rotorvärmevälare, elvärmebatteri och kylning H1 VAV1 Uteluft Tilluft Climaster ZCF Rotor MV4 Etern del ZCF CO 2 H2 VAV2 Avluft Frånluft Climaster ZCF med plattvärmevälare, elvärmebatteri och kylning Avluft H1 VAV1 Tilluft MV4 Climaster ZCF Etern del ZCF Uteluft CO 2 H2 VAV2 Frånluft Climaster ZCF 17

18 Mått och vikt ZCF () var. 9E-L1 ZCF () var. 9E-R1 LT RT LT RT L k L 9 L k L 9 ZCF (y) var. 10E-L1 ZCF (z) var. 10E-L3 ZCF (y) var. 10E-R1 ZCF (z) var. 10E-R3 L v L v LT RB LT RB LB RT LB RT L r L 10 L r L 10 L r L 10 L r L 10 ZCF (y) var. 10C-L1 ZCF (y) var. 10C-R1 LB RT LT RB L r L 10 L r L 10 L 9 [mm] L 10 [mm] 1 [mm] L k [mm] L r [mm] L v [mm] Ma. vikt [kg] 2 ZCF ej delbar ej delbar ej delbar 287 ZCF ej delbar ej delbar ej delbar 370 ZCF ZCF ZCF / ZCF / ZCF / ZCF / Längderna av ZCF är utan och med eterna vattenvärmebatterier. 2. ZCF 20, 25, 30 och 37 har eternt monterat värmebatteri som ingår i den uppgivna ma. vikten. = ZCF storlek (5, 8, 11, eller 15); y = ZCF storlek (5, 8, 11, 15, 20, 25, 30 eller 37) ; z = ZCF storlek (20, 25, 30 eller 37) 18 Climaster ZCF

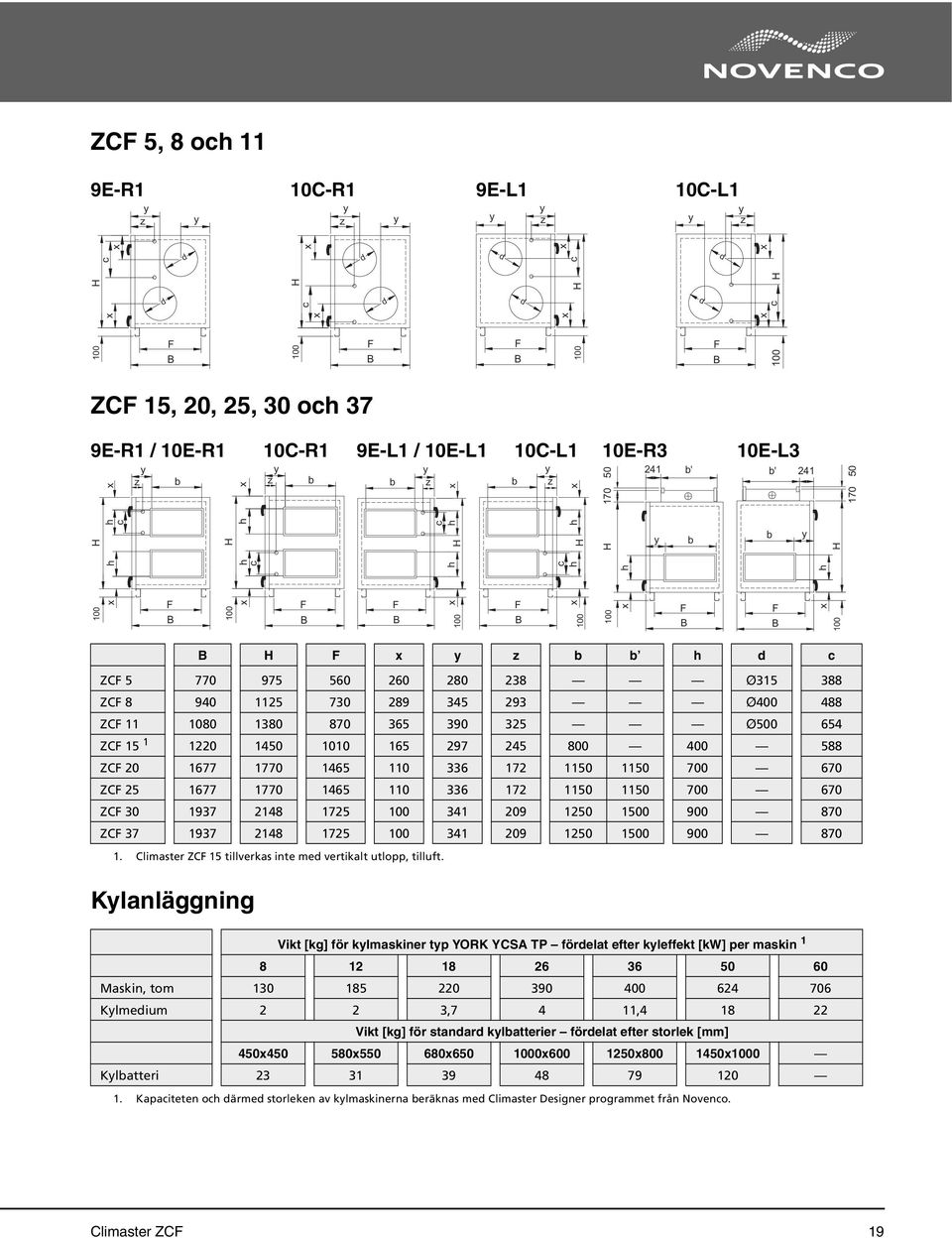

19 ZCF 5, 8 och 11 9E-R1 10C-R1 9E-L1 10C-L1 y y y y z y z y y z y z H d d H c d d d c d H c d d c H F B F B F B F B ZCF 15, 20, 25, 30 och 37 9E-R1 / 10E-R1 10C-R1 9E-L1 / 10E-L1 10C-L1 10E-R3 10E-L3 H h Kylanläggning B H F y z b b h d c ZCF Ø ZCF Ø ZCF Ø ZCF 15 1 h c y z F B b H h h c y z ZCF ZCF ZCF ZCF Climaster ZCF 15 tillverkas inte med vertikalt utlopp, tilluft. F B b b F B y z Vikt [kg] för kylmaskiner typ YORK YCSA TP fördelat efter kyleffekt [kw] per maskin Maskin, tom Kylmedium 2 2 3,7 4 11, Vikt [kg] för standard kylbatterier fördelat efter storlek [mm] Kylbatteri Kapaciteten och därmed storleken av kylmaskinerna beräknas med Climaster Designer programmet från Novenco. c h h H b F B y z c h h H H h 241 y b' F B b b' b F B 241 y h H Climaster ZCF 19

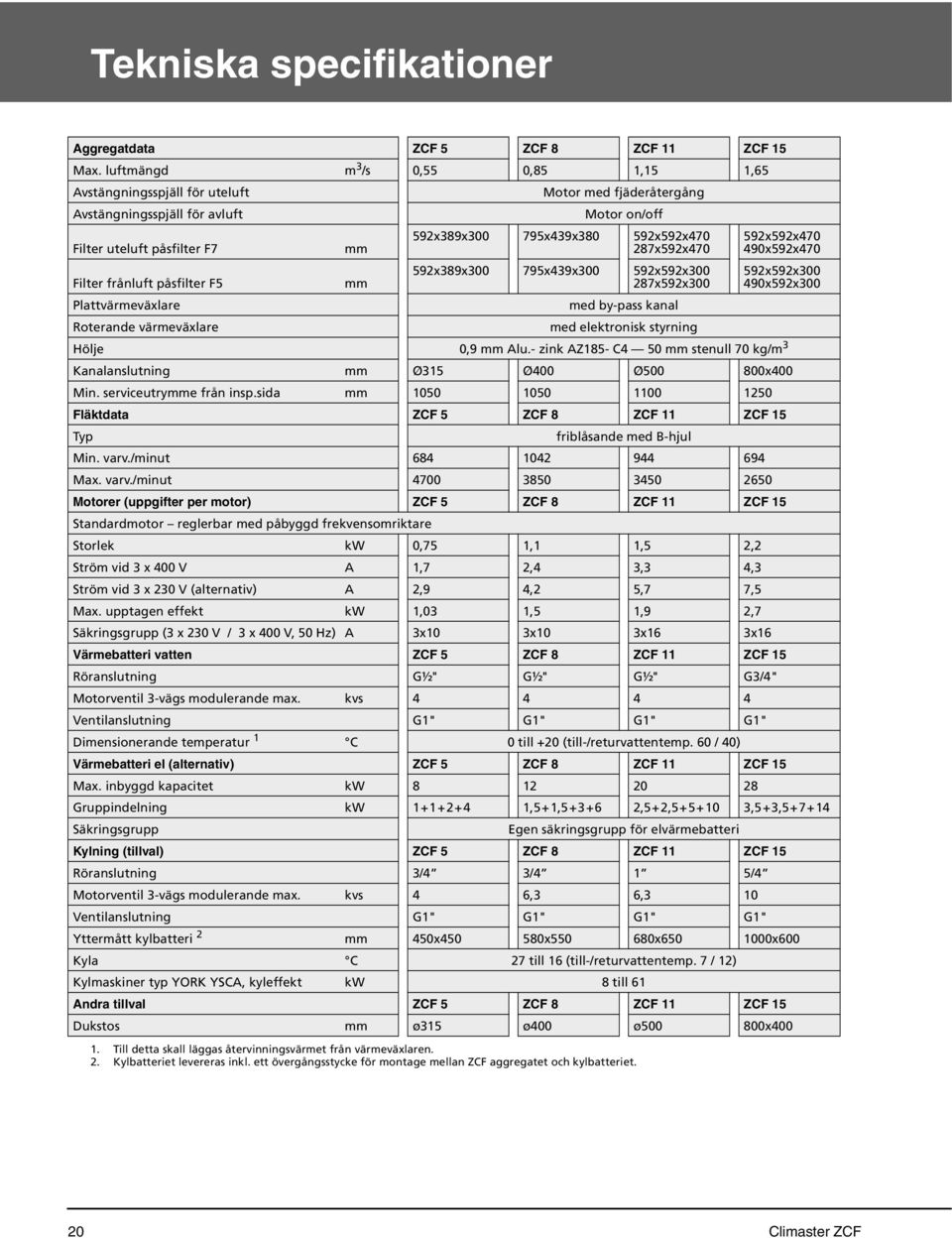

20 Tekniska specifikationer Aggregatdata ZCF 5 ZCF 8 ZCF 11 ZCF 15 Ma. luftmängd m 3 /s 0,55 0,85 1,15 1,65 Avstängningsspjäll för uteluft Avstängningsspjäll för avluft Filter uteluft påsfilter F7 Filter frånluft påsfilter F5 mm mm Motor med fjäderåtergång Motor on/off Plattvärmevälare med by-pass kanal Roterande värmevälare med elektronisk styrning Hölje 0,9 mm Alu.- zink AZ185- C4 50 mm stenull 70 kg/m 3 Kanalanslutning mm Ø315 Ø400 Ø Min. serviceutrymme från insp.sida mm Fläktdata ZCF 5 ZCF 8 ZCF 11 ZCF 15 Typ friblåsande med B-hjul Min. varv./minut Ma. varv./minut Motorer (uppgifter per motor) ZCF 5 ZCF 8 ZCF 11 ZCF 15 Standardmotor reglerbar med påbyggd frekvensomriktare Storlek kw 0,75 1,1 1,5 2,2 Ström vid V A 1,7 2,4 3,3 4,3 Ström vid V (alternativ) A 2,9 4,2 5,7 7,5 Ma. upptagen effekt kw 1,03 1,5 1,9 2,7 Säkringsgrupp (3 230 V / V, 50 Hz) A Värmebatteri vatten ZCF 5 ZCF 8 ZCF 11 ZCF 15 Röranslutning G½" G½" G½" G3/4" Motorventil 3-vägs modulerande ma. kvs Ventilanslutning G1" G1" G1" G1" Dimensionerande temperatur 1 C 0 till +20 (till-/returvattentemp. 60 / 40) Värmebatteri el (alternativ) ZCF 5 ZCF 8 ZCF 11 ZCF 15 Ma. inbyggd kapacitet kw Gruppindelning kw ,5+1, ,5+2, ,5+3, Säkringsgrupp Egen säkringsgrupp för elvärmebatteri Kylning (tillval) ZCF 5 ZCF 8 ZCF 11 ZCF 15 Röranslutning 3/4 3/4 1 5/4 Motorventil 3-vägs modulerande ma. kvs 4 6,3 6,3 10 Ventilanslutning G1" G1" G1" G1" Yttermått kylbatteri 2 mm Kyla C 27 till 16 (till-/returvattentemp. 7 / 12) Kylmaskiner typ YORK YSCA, kyleffekt kw 8 till 61 Andra tillval ZCF 5 ZCF 8 ZCF 11 ZCF 15 Dukstos mm ø315 ø400 ø Till detta skall läggas återvinningsvärmet från värmevälaren. 2. Kylbatteriet levereras inkl. ett övergångsstycke för montage mellan ZCF aggregatet och kylbatteriet. 20 Climaster ZCF

21 Aggregatdata ZCF 20 ZCF 25 ZCF 30 ZCF 37 Ma. luftmängd m 3 /s 2,0 2,5 3,0 3,7 Avstängningsspjäll för uteluft Avstängningsspjäll för avluft Filter uteluft påsfilter F7 Filter frånluft påsfilter F5 mm mm Motor med fjäderåtergång Motor on/off Roterande värmevälare med elektronisk styrning Hölje 0,9 mm Alu.- zink AZ185- C4 50 mm stenull 70 kg/m 3 Kanalanslutning mm Uppåtblåsande kanalanslutningar (alternativ)mm Min. serviceutrymme från insp.sida mm Fläktdata ZCF 20 ZCF 25 ZCF 30 ZCF 37 Typ friblåsande med B-hjul Min. varv./minut Ma. varv./minut Motorer (uppgifter per motor) ZCF 20 ZCF 25 ZCF 30 ZCF 37 Standardmotor reglerbar med påbyggd frekvensomriktare Storlek kw ,5 Ström vid V A Ström vid V (alternativ) A Ma. upptagen effekt kw 4,2 5,5 5,5 7,5 Säkringsgrupp vid V, 50 Hz A Säkringsgrupp vid V, 50 Hz A Värmebatteri vatten ZCF 20 ZCF 25 ZCF 30 ZCF 37 Röranslutning 1 1 1½ 1½ Motorventil 3-vägs modulerande ma. kvs Ventilanslutning 1¼ 1¼ 1¼ 1¼ Dimensionerande temperatur C 18 till +20 (till-/returvattentemp. 60 / 30) Värmebatteri el (alternativ) ZCF 20 ZCF 25 ZCF 30 ZCF 37 Ma. inbyggd kapacitet kw Specificeras Gruppindelning kw Specificeras Säkringsgrupp Specificeras Kylning (tillval) ZCF 20 ZCF 25 ZCF 30 ZCF 37 Röranslutning 1½ 1½ 2 2 Motorventil 3-vägs modulerande ma. kvs Ventilanslutning 1¼ 1¼ 1¼ 1¼ Yttermått kylbatteri mm Kyla C 27 till 16 (till-/returvattentemp. 7 / 12) Kylmaskiner typ YORK YSCA, kyleffekt kw 8 till 61 Andra tillval ZCF 20 ZCF 25 ZCF 30 ZCF 37 Dukstos mm Dukstos vid vertikal inblåsning mm Climaster ZCF 21

22

23

24 MU Novenco utvecklar och producerar ventilations- och brandsläckningssystem som marknadsförs och säljs över hela världen via ett nätverk av dotterbolag och representanter. Företaget bildades i Danmark 1947 och har genom åren blivit en ledande leverantör på världsmarknaden. Novenco står för kvalitet och miljömedvetande och är certifierade enligt ISO 9001 och ISO Novenco s huvudkontor ligger i Naestved, Danmark. Novenco, Hi-Pres och XFlow är registrerade varumärken under Novenco. Läs mer om Novenco på Internettet. Novenco A/S Industrivej Naestved Danmark Tel Fa
