Mångsidig. Enkel. Snygg. ACO Self avvattning runt om huset

Transkript

1 Avvattningsrännor Mångsidig. Enkel. Snygg. ACO Self avvattning runt om huset

2 Mångsidig. Enkel. Snygg. Regnvatten som inte leds bort på rätt sätt skadar byggmaterialet, både inomhus och utomhus. Den som bygger eller bygger om en fastighet ställs därför inför frågan: Vilka system runt om huset krävs för att hålla framsidan och de fyra väggarna rena, fina och fria från väta? Och hur kan man i samband med detta kombinera funktionalitet och estetik? Inte minst i samband med klimatförändringen får felfritt fungerande avvattningssystem på privata och offentliga platser en allt större betydelse. I Centraleuropa leder nämligen klimatförändringen inte bara till en temperaturökning, utan också till extremare nederbörd, ofta efter längre perioder av torka. För att inga skador ska uppstå på byggmaterialet under dessa häftiga väderomslag, gäller det att bygga förutseende runt huset, vare sig det gäller infarter, vägar, terrasser eller fasader. ACO erbjuder med programmet ACO SELF avvattningsrännor för alla tänkbara tomtsituationer och alla möjliga krav. Rännorna ser till att regnvatten leds bort på rätt sätt men är samtidigt mer än bara funktionella: De finns i många utföranden och kombinerar funktionalitet med design på högsta kvalitetsnivå. Avvattningsrännan smälter in perfekt i tomtens utformning enligt dina estetiska önskemål. 2 ACO SELF avvattningssystem håller infarter, vägar, terrasser och fasader fria från regn och smutsvatten och skyddar på så vis byggmaterialet

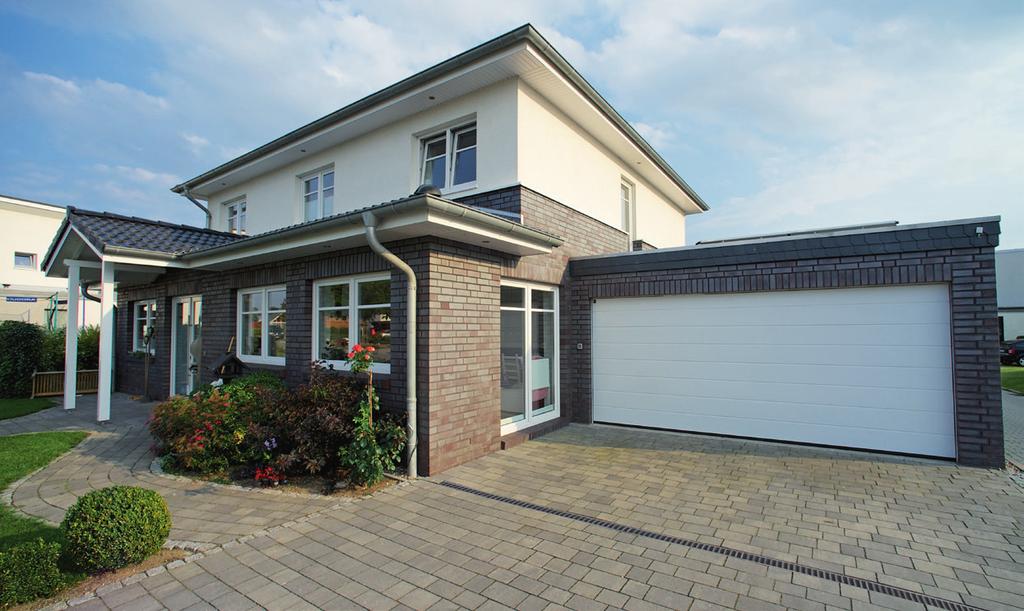

3 3 Se till att ha rätt avvattning runt hela huset.

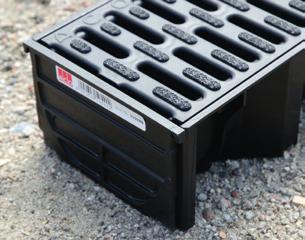

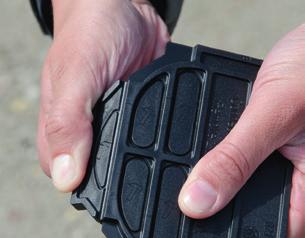

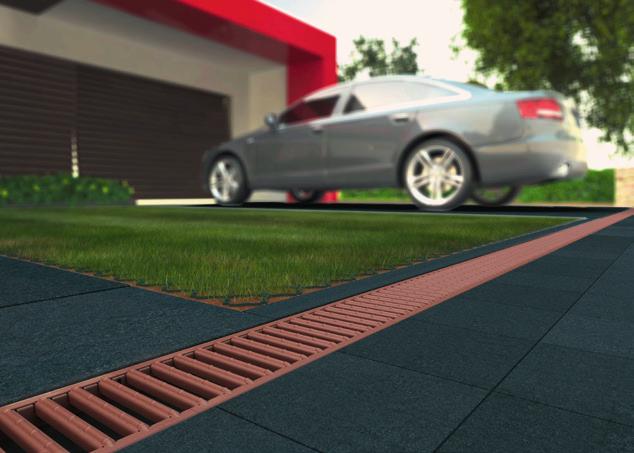

4 4 Det nya Microgrip-gallret imponerar inte bara med sin unika design den bidrar också till säkerheten i ditt hem med sin halksäkra ytstruktur.

5 ACO Self - avvattningssystem 5

6 Slitsgaller Förzinkat stål Slitsgaller Rostfritt stål polerat Slitsgaller pulverlack Färg: Antracit Slitsgaller pulverlack Färg: Terrakotta Rutgaller Rostfritt stål Valet är ditt. Välj mellan 36 olika kombinationer 6 I ACO Self finns en ränna för varje användningsområde Interaktiv Kombinera online: (på tyska) ACO Self har specialutvecklats för privatmarknaden och kombinerar högsta kvalitet med högvärdig design. Gallren tål lätt biltrafik och uppfyller därmed alla krav när det gäller avvattning av ytorna runt ditt eget hus. Till gallren finns det olika material att välja bland, från förzinkat pulverbelagt stål till rostfritt stål och segjärn till komposit. Detta ger en mängd olika formgivningsmöjligheter. Rännorna är gjorda av komposit och polymerbetong eller som fasadränna av rostfritt stål eller förzinkat stål. Det finns även individuella lösningar för varje byggnadssituation, som monteras ihop modulärt. Med fasadrännan ACO Self Highline har ett nytt användningsområde tillkommit, fasadavvattning med ett öppet rännsystem som avvattnar via två avvattningsplan. Särskilt lämpligt att använda på balkonger och terrasser. Euroline-ränna av polymerbetong lita på ACO:s mångåriga erfarenhet, tål biltrafik

7 Slitsränna Rostfritt stål, förzinkat stål eller plast Längsgående spaltgaller Rostfritt stål Rutgaller Förzinkat stål Segjärnsgaller* Halksäkert Microgrip-galler * Segjärnsgallret rekommenderas inte som galler för Highline (kontaktkorrosion) d 12 olika gall lerutfo lerutform Du kan välja bland 12 olika gallerutformningar. rna Kombinera med en av de tre rännorna. 7 Hexaline-ränna ACO-kvalitet av komposit, tål biltrafik NYHET Highline-ränna ACO fasadränna, rostfritt- eller förzinkat stål, kan beträdas

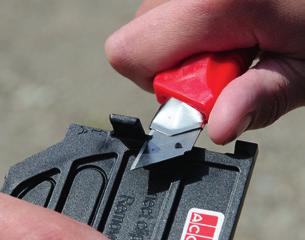

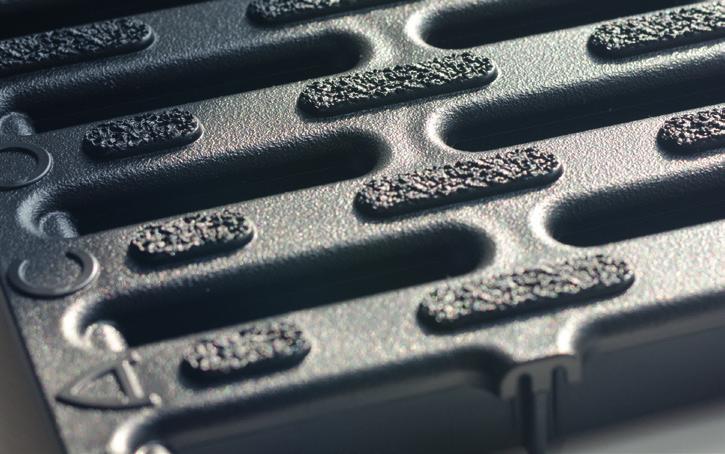

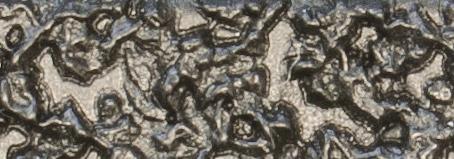

8 Ytan med Microgrip ger bra halkskydd även vid vått väder Tål biltrafik UV-skyddad Den unika halksäkra strukturen på kompositgallret är patentsökt Gjutjärnsutseende utan den gjutjärnstypiska patinan till följd av rost Kan enkelt kapas till önskad längd 1 Rengöring och underhåll av rännorna kan inte bli enklare, tack vare Quick-lock. Galler med genomtänkta detaljer Den nya avvattningsgenerationen ACO Self utmärks inte bara av sin omfattande kombinationer av utformningar, utan bjuder också på några innovativa överraskningar. 8 1 Halksäkert Microgrip-galler På terrasser och vid husentréer kan släta ytor snabbt förvandlas till halkrisker vid fuktigt väder. Många golvbeläggningar utrustas av detta skäl med halksäkra ytor. Låt oss presentera ACO Microgrip ett nytt halksäkert galler med Microgrip för avvattningssystem runt huset. Gallret har förutom den väl beprövade noppstrukturen också en mängd små upphöjningar som ger säkert fotfäste även vid hög fuktighet. Strukturen är formad direkt i gallerytan och därför särskilt tålig. Även efter kraftig belastning till följd av biltrafik behåller gallret sitt halkskydd. Microgrip uppnår en halkskydd av klass R11 enligt DIN Det nya Microgrip-gallret

9 En hög glansgrad uppnås tack vare att ytan elpolerats Pulverlacken ger ytterligare rostskydd och dess UV-beständiga färg ger moderna formgivningsmöjligheter 2/3 Slitsgaller och segjärnsgaller Slitsgallret av förzinkat stål och segjärn är klassikerna i gallerfamiljen Self. Slitsgallren utmärks av enkelhet och funktionalitet. Segjärnsgallret står för kvalité och robust material. 4 Slitsgaller rostfritt stål polerat Det väl beprövade slitsgallret av rostfritt stål strålar i helt ny glans. Den högkvalitativa elpoleringen är inte bara en optisk höjdpunkt, utan gör även genom sina särskilda ytegenskaper att smuts inte fastnar så lätt. 5/6 Pulverlackade slitsgaller De pulverlackade gallren av förzinkat stål finns både i antracit och terrakotta. Det nya terrakottagallret förstärker skönheten hos vackra gatstensbeläggningar. Pulverlacken ger förutom förzinkningen ett extra korrosionsskydd och bibehåller sitt utseende i flera år tack vare den UV-beständiga färgen. 7 Längsgående spaltgaller De smala trekantsprofilerna och en borstad yta ger det längsgående spaltgallret ett särskilt elegant utseende. Dessutom är det tillverkat av rostfritt stål och har därför lång livslängd. 8 Rutgaller Rutgaller har med sin nätta men mycket stabila konstruktion en mycket stor avvattningskapacitet. Även större vattenmängder tas snabbt upp och förs bort via rännan. Detta förhindrar vattensamlingar även vid backar. Rutorna är 30 x 10 mm och ger samtidigt ett stilrent utseende. Rutgallren ACO Self finns att få i förzinkat stål och rostfritt stål. De klarar därmed kraven i många olika installationer. 9 Self erbjuder olika galler för många olika formgivningsmöjligheter Fasader och infarter genomgående design med likadana galler

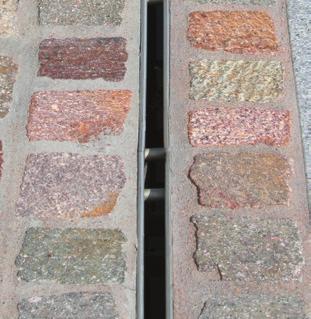

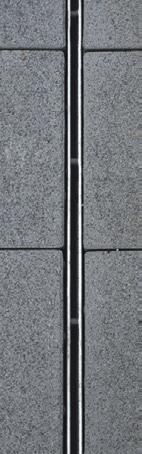

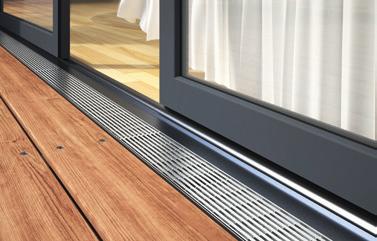

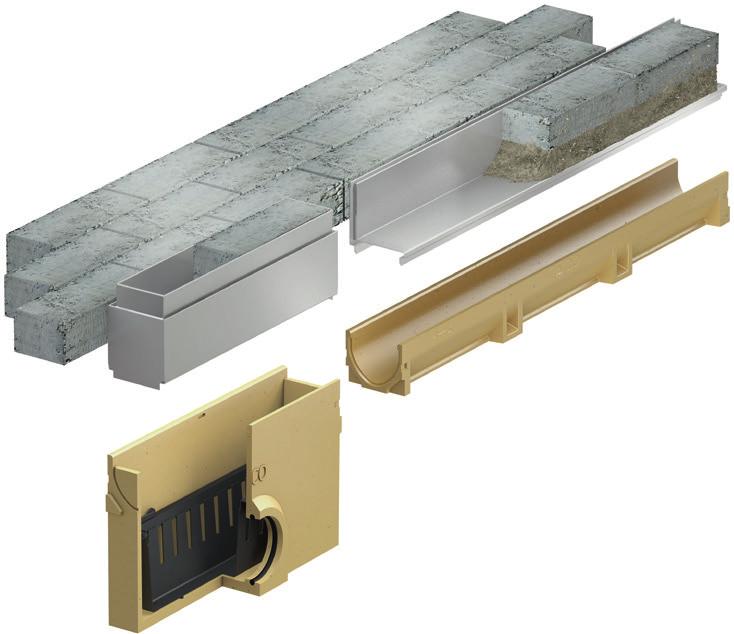

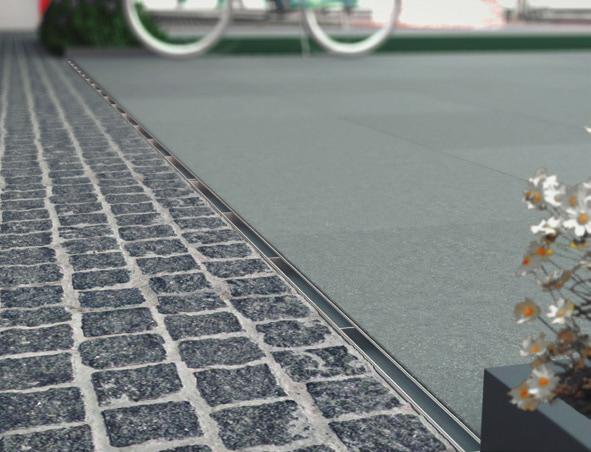

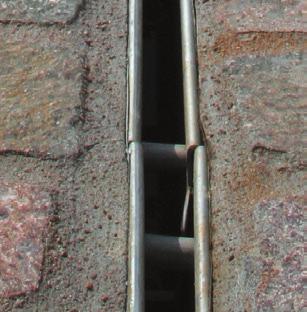

10 Avvattningen integreras diskret i omgivningen med den smala slitsrännan Slitsränna i rostfritt eller förzinkat stål De nya slitsrännorna möjliggör en extra diskret avvattning av dina utomhusytor. De smälter diskret in i stensättningen, vilket bibehåller omgivningens karaktär. Slitsrännorna finns både i förzinkat stål och i rostfritt stål. Nya Connector Clip underlättar installationen så slitsen riktas in rakt vid monteringen. Detta ger en kontinuerlig linje för optimal funktion. Information om slitsavvattningens effektivitet finns på sidan 20/ Slitsränna av komposit Plastrännan tillverkas av komposit och är korrosions- och UV-beständig samt ger en långvarig lösning som diskret smälter in i helhetsbilden i slutet av uppfarten, terrassen eller utmed garaget. Installeras även ett sandfång så underlättar det vid rensning och rengöring. 10 Två angränsande slitsrännor kan kopplas samman med Connector Clip och därmed hålla en exakt linje Angränsande slitsrännor utan Connector Clip Slitsränna med Connector Clip

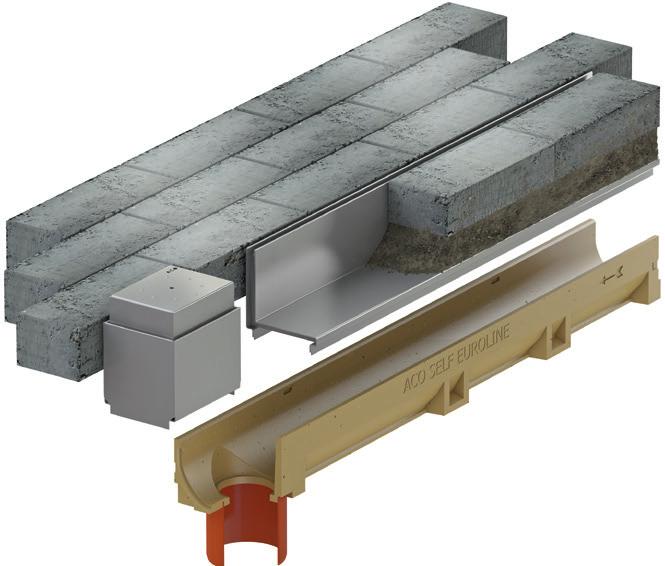

11 Systemuppbyggnad och underhåll av slitsrännan ACO Self Underhållet av ACO Self -rännorna med slitspåbyggnad görs med ett sandfång som placeras direkt över utloppet. Beroende på systemuppbyggnad går det att välja mellan en 0,5 meter modul och en 15 cm-modul. Sandfånget bör rensas ungefär två gånger om året och hela linjeavvattningssystemet spolas ur. I vissa fall kan det vara lämpligt att spola ur oftare, eller komplettera med ytterligare ett sandfång för att underlätta rengöring. ACO Self slitsränna med inspektionsmodul och sandfång Inspektionsmodulerna passar in perfekt i helhetsbilden, eftersom den omgivande gatstensbeläggningen också kan beläggas in i tråget. I kanten ligger avvattningsslitsen, vilket säkerställer vattenupptagningen också via sandfånget. Det går lätt att öppna modulen i efterhand med de två lyfthakarna. Rengöringen av systemet med hjälp av insatsen är mycket enkel då den är placerad direkt på sandfånget. ACO Self slitsränna med inspektionsmodul 11 Den mindre inspektionsmodulen lämpar sig, tillsammans med en 850 mm lång slitspåbyggnad, för att användas på Hexaline-rännan eller Euroline-rännan med utloppsstos. Tråget kan användas som slutet lock med undersidan uppåt. Om man vill ha en extra diskret lösning kan även den omgivande stensättningen passas in i tråget.

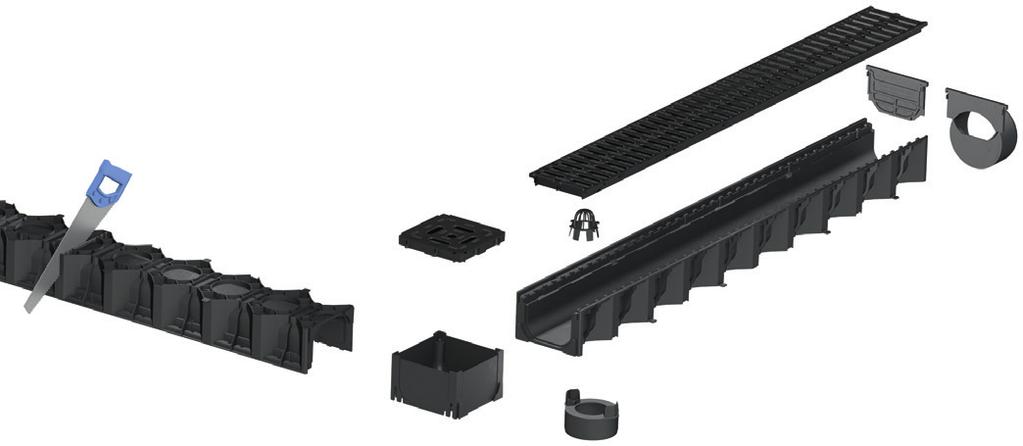

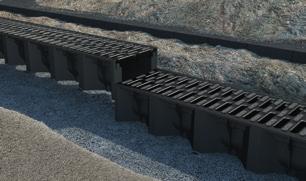

12 Ett komplett system med många möjligheter ACO Self Euroline en ränna av polymerbetong Fördelar 3 rännelement av polymerbetong (0,5 och 1 m-rännor slutna och med stos, dim. 100 mm) möjliggör flexibel systeminstallation frostbeständig låg vikt men hög hållfasthet slät yta för hög flödeshastighet och enkel rengöring V-tvärsnitt rent ränntvärsnitt underlättar rengöring skruvfritt gallerstopp tål biltrafik passar till Euroline En gavel flera möjligheter passar till Hexaline Tips: Vid små avvattningsvolymer går det att ta bort sektioner i gaveln. Detta möjliggör utlopp även via gaveln. Anslutning till markavlopp via gavel med stos dim. 100 mm 12 Anslutning till markavlopp via rännelementet med utlopp och integrerad stos dim. 100 mm. Vattenlås finns som tillval. Vid behov kan vattenlås eftermonteras

13 Anslutning till markavlopp via sandfång Smutsbehållare för bekväm rengöring V-tvärsnitt Tips: Anslut linjeavvattningssystemet via sandfånget så samlas allt smuts vid utloppet. Den integrerade smutsbehållaren ger två fördelar: Smuts förhindras att tränga in i markavloppet och ger enklare rengöringen. Tillval: Vattenlås till sandfång 13 Med ett vattenflöde på 6,0 l/s är sandfånget den kraftfullaste av avloppsanslutningarna och ger därmed ökad säkerhet mot överbelastning. (Se sidorna 20/21 för mer information om rännsystemets hydrauliska prestanda). Det är ett måste att regelbundet rengöra ett avvattningssystem. Kraftig nedsmutsning kan minska avloppseffekten mer än 50 %. För att förhindra att dålig lukt från markavloppet går det komplettera med vattenlås (tillval) i sandfånget. Monteringsanvisning på sidan 20

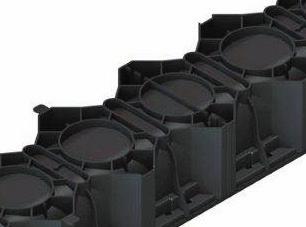

14 ACO Self Hexaline kompositrännan Fördelar 1 rännsektion av komposit för flexibla tillämpningar frostbeständig särskilt låg vikt, lätt montering och hantering slät yta för högt vattenflöde och bekväm rengöring hög sidoväggsstabilitet tack vare hexagonalstruktur skruvfritt gallerstopp tål biltrafik Hög sidoväggsstabilitet tack vare hexagonstruktur (bikakestruktur) Dubbelt gallerstöd med integrerat glid- och förskjutningsspärr Gavel med förstansade utlopp 8 anslutningspunkter per meter för bottenutlopps- anslutning (förstansade) 14 Lövfång Gavel med stos dim. 100 mm Snitt för att kapas i 0,5 meters sektioner Hörnelement för Rännan kan alternativt kortas av på valfritt ställe. avvinkling 90, 180 eller 270. Valfri dränering T, U eller front. Anslutning vertikalt utlopp Kant för underlätta stensättning. Monteringsanvisning på undersidan av ACO Hexaline 3-5mm C12/B15 50mm C12/B15 50mm C12/B15 50mm >200mm >200mm >200mm

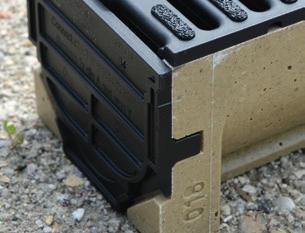

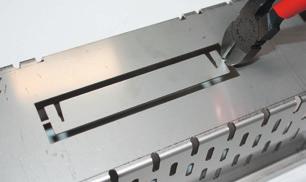

15 Anslutning av gaveln till ACO Self Euroline Snäpp fast gaveln med hjälp av flänsarna "A" med polymerbetongrännan. Ta bort de två flänsarna "B" och de två delarna "X". Sida 1 pekar mot rännan Del X Fläns B Sida 2 Del X Fläns B Fläns A Fläns A 1. Ta bort del "X" och fläns "B" till vänster och höger med en kniv. 2. Lås fast med fläns "A" Anslutning av gaveln till ACO Self Hexaline Snäpp fast gaveln med hjälp av flänsarna "B" med kompositrännan. Ta bort de två flänsarna "A" och del "Y". Sida 1 pekar mot rännan Sida 2 15 Fläns B Fläns B Fläns A Fläns A Del Y 1. Bryt av Y-delen vid perforeringen 2. Ta bort fläns A på båda sidona med en kniv 3. Lås fast med fläns B

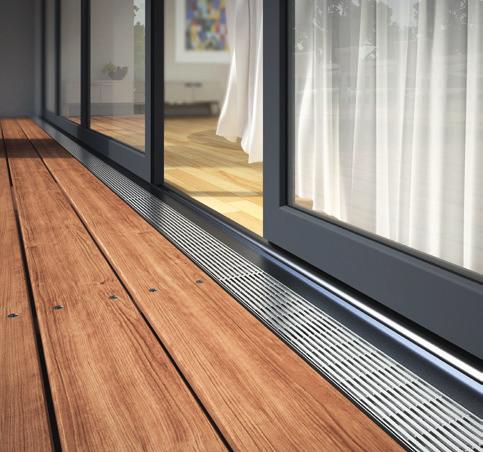

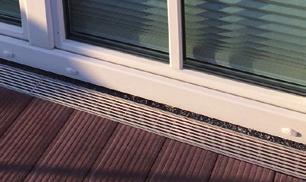

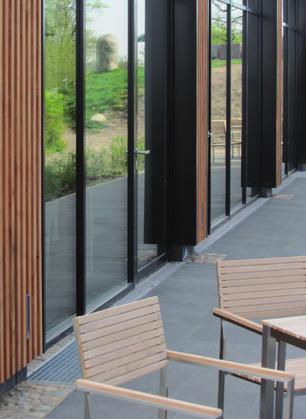

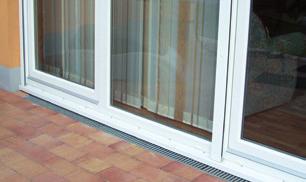

16 För husets entréområden och grund gäller: Vattnet måste ledas bort på ett säkert sätt För övergångsområden mellan öppna ytor och byggnader, exempelvis balkonger, terrasser men också entréer, husgrunder och fasader gäller: "Vattnet måste ledas bort på ett säkert sätt". Övergången från marken till själva byggnaden är ett känsligt område, eftersom vatten som blir stående orsakar skador på byggnaden. Särskilt utsatta är entréområdena, där det är vanligt med låga tröskelkonstruktioner. Dessa standarder och regelverk finns tätningshöjden på fasaden tydligt reglerad enligt Boverkets byggregler föreskrifter och allmänna råd, BBR BFS 2011:6 med ändringar till och med BFS 2018:4. Läs mer under 6:5324 Väggar, fönster, dörrar m.m. Här gäller att tätningen mellan markfuktighet och vattenansamling ska sättas 30 cm över markens övre kant, så att det slutgiltiga avståndet inte underskrider 20 cm från den färdiga beläggningens övre kant till den övre änden av tätningen. Anvisning: En byggnadstätning är integrerad i väggkonstruktionen och syns inte alltid utifrån. Om tätningens anslutningshöjd (20 cm) underskrids, måste ett avvattningssystem anläggas för övergången mellan de öppna ytorna och byggnaden. Dessutom krävs reducering av stänkvattenbelastningen. 16 Två säkra lösningar för fasadavvattning Med slutna rännsystem som ACO Self Euroline eller ACO Self Hexaline med anslutning till en avvattning eller ACO Self Infiltration Line, kan regnvattnet ledas bort på ett betryggande sätt. Anvisning: Ett ACO Self entrégaller med anslutning till avvattningsränna är också en bra teknisk lösning vid ex. vis entréer. En annan avvattningslösning är fasadrännan ACO Self Highline. Det är ett öppet rännsystem, som låter regnvattnet sippra ut, ungefär som grusdränering runt huset. Här måste man tänka på att fuktbelastningen på källarväggen i vissa fall ökar. Detta rännsystem kan enligt direktivet om platta tak också användas på takträdgårdar, takterrasser och balkonger. NYHET: Alla rännsystem använder samma typ av täckgaller.

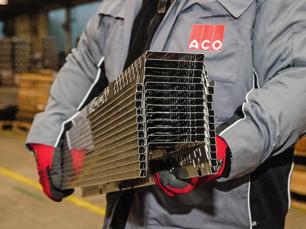

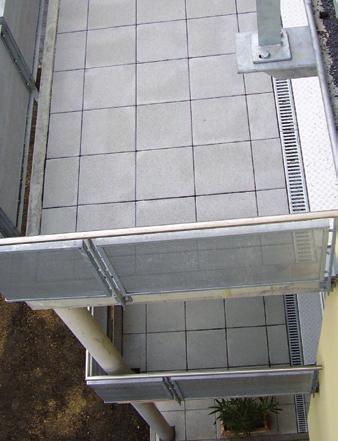

17 ACO Self Highline systemet Utförande i rostfritt och förzinkat stål Längder upp till 3 m Ränndelen kan staplas: minskar lagerutrymme, enkel hantering på byggarbetsplatsen Sammankoppling är integrerad i rännans botten (finns även separat) Sammankoppling kan användas som: horisonellt stag, koppling och anslutning av gavel Tål beträdas Bredd: 120 mm Höjd: 50 och 75 mm Längd: 500, 1000, 2000 och 3000 mm Tillbehör: Gavel, koppling/ horisontellt stag Tar liten plats tack vare att rännorna är staplingsbara Gavel och koppling/horisontellt stag Enkel hantering på byggarbetsplatsen och på lagret Observera! Rännsystemet tål inte biltrafik. När Highline används i områden som får beträdas ska 3 horisontella stag per meter sättas in. Om rännan inte är belastad uppifrån, behövs inga horisontella stag. Kopplingen/staget är integrerad i varje rännas botten. Finns även som extra tillval. Den integrerade kopplingen är enkel att ta bort med en sidavbitare Användningsexempel 17 Öppen ränna utan anslutning: Terrass med ACO Self Highline Sluten ränna med anslutning till avvattningen: Terrass med ACO Self Euroline Sluten ränna med anslutning till utsippringen: Fasad med ACO Self Hexaline Öppen ränna med avvattning via taktätningen: Balkong med ACO Self Highline

18 Översikt över hela systemet Bild Beteckning Längd [mm] ACO Self Euroline av polymerbetong Bredd [mm] Höjd [mm] Artikelnr Ränna utan galler Ränna med avloppsstos, utan galler Sandfång utan galler inkl. smutsbehållare ACO Self Hexaline av plast Ränna utan galler ACO Self Highline - rännförstyvning ACO Self galler Rännförstyvning, förzinkat stål Rännförstyvning, rostfritt stål Slitsgaller förzinkat stål Slitsgaller pulverbelagt Färg: Antracit Slitsgaller pulverbelagt Färg: Terrakotta Slitsgaller Rostfritt stål elpolerat Segjärnsgaller (rekommenderas inte för ACO Self Highline) Halksäkert Microgrip-galler komposit Längsgående spaltgaller rostfritt stål Rutgaller förzinkat stål Rutgaller rostfritt stål

19 ACO Self - avvattningssystem Bild Beteckning Längd [mm] Bredd [mm] Höjd [mm] Slitshöjd [mm] Artikelnr ACO Self slitspåbyggnad Slitspåbyggnad Förzinkat stål Inspektionsmodul förzinkat stål Slitspåbyggnad rostfritt stål Slitspåbyggnad komposit Inspektionsmodul komposit Inspektionsmodul rostfritt stål ACO Self slitspåbyggnad av plast Bild Beteckning Art.nr Tillbehör ACO Self Euroline Bild Beteckning Art.nr Gemensamma tillbehör för ACO Self Hexaline och Euroline Vattenlås till ränna 2 delar Vattenlås sandfång dim. 100 mm Gavel Monteras vid rännstart och rännslut Gavel med stos Monteras i rännslut Gallerhake Renskorg för sandfång Tillbehör ACO Self Hexaline Anslutning vertikalt utlopp Utlyftningsverktyg för slitsramens inspektionsmodul 0,5 m ACO Waterseal 300 ml för tätning av rännor Tillbehör ACO Self Highline Lövfång Gavel förzinkat stål, 50 mm Gavel rostfritt stål, 50 mm Hörnelement för avvinkling 90, 180 och 270 Koppling/stag Förzinkat stål Koppling/stag rostfritt stål

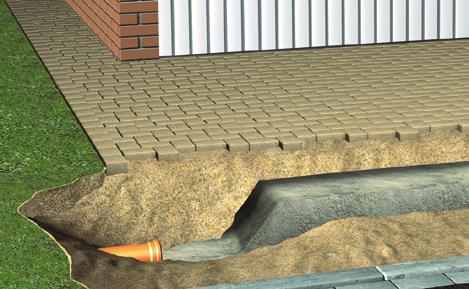

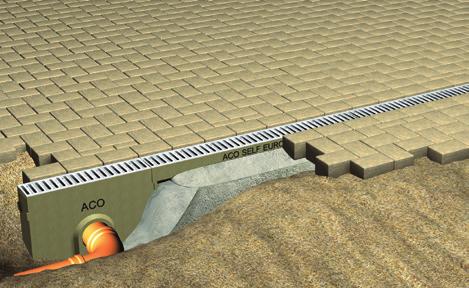

20 Hydraulisk prestandaberäkning för ACO Self Euroline och Hexaline Exempel 1 Steg för steg Garage Tillfart (gatsten) 8 x 14,5 = 116 m 2 Ränna Anslutning 8 m 14,5 m Steg 1: Ramdata I det byggexempel som visas ska uppfarten till ett dubbelgarage avvattnas. Den gatstensbelagda ytan är 116 m 2. Planeringen innefattar ett 8 m linjeavvattningssystem mot angränsande gångväg. Anslutningen till huvudledningen ska göras i slutet av systemet. Det finns inget fall i terrängen i rännans längsgående riktning. Nu ska det kontrolleras om den planerade uppbyggnaden av linjeavvattningssystemet på ett säkert sätt leder bort vatten. Steg 2: Nederbördsmängd För beräkningen behövs först en ytterligare upplysning. Nederbördsmängden r, uppmätt i l/(s x ha), anger vilka nederbördsmängder man kan räkna med på platsen där byggarbetet planeras. Dessa uppgifter kan erhållas hos ansvarigt byggnadskontor. Om det inte finns någon konkret uppgift om nederbördesmängd, går det att ansätta ett medelvärde på 250 l/(s x ha). I detta exempel antas därför r = 250 l/ (s x ha). Steg 3: Hydrauliktabell I hydrauliktabellens första spalt ska först nederbördsmängden 250 l/(s x ha) väljas. På tillhörande rad ska antalet kvadratmeter yta som ska avvattnas väljas. I detta exempel är ytan 116 m 2, därför väljs 115 m 2 som närmast tillgängliga värde. Om man följer kolumnen nedåt från detta värde, fås den maximalt möjliga avvattningssystemlängden för ränntyp Euroline eller Hexaline. Hydrauliktabell Nederbördsmängd [r] avvattningsyta att räkna in [m 2 ] 200 l/(s*ha) l/(s*ha) l/(s*ha) l/(s*ha) l/(s*ha) Vattenflöde Q (l/s) 2,2 2,09 2,02 1,92 1,87 1,82 1,73 1,65 1,47 1,42 1,34 1,30 1,27 1,20 1,13 1,00 ACO ränntyp max. möjlig rännlängd [m] Euroline Hexaline Tabellen utgår från följande förutsättningar: linjeavvattningssystemets (rännans) utnyttjandegrad är ca 85 % fritt avlopp terrängfallet i rännans längdriktning är 0 % avrinningskoefficient (ψ)* = 0,7 jämnt tillflöde av ytvatten över hela systemets längd * Avrinningskoefficienten (ψ) beskriver ytbeläggningens utsippringsförmåga, t.ex. gatsten 0,7 0,9, slutna betongytor 1,0 Avrinningsmängd för de olika anslutningarna ACO Self Euroline Sandfång Rännelement med stos Gavel med stos ACO Self Hexaline 2.0 Vertikal utlopp Gavel med stos 6,0 l/s 4,5 l/s 2,5 l/s 2,2 l/s 2,5 l/s Information om avvattning med slitsram oberoende av rännan och anslutningssituationen ska avrinningsmängden sättas till 1,0 l/s montering på ytor med ensidigt fall mot avvattningssystemet är möjlig upp till en lutning på 5 % I det aktuella exemplet fås följande resultat: Cellen för rännan Hexaline är inte belagd. Detta visar att rännan i det aktuella fallet är överbelastad. Cellen för Euroline ger en maximal möjlig avvattningssystemlängd på 3 m. Detta gör att avvattningen av garageuppfarten endast kan göras med Eurolinesystemet. För att inte överbelasta avvattningssystemet går det dock att lägga endast 3 m ränna, istället för 8 m som planerat. Denna lösning uppfyller dock inte kraven på en högkvalitativ avvattningsanläggning, både av optiska och bearbetningstekniska skäl. Därför ska en praktisk ansats väljas, som det beskrivs i steg 4. Garage 3 m ränna

21 Bakgrund: Motiveringen för den maximala längden på linjeavrinningssystemet ligger i placeringen av anslutningen. I exemplet planeras ett avlopp i slutet av systemet. Vattnet som tas upp på ytan måste först tillryggalägga vägen genom rännan innan det faktiskt kan rinna ut i utloppet. Följande bild visar schematiskt uppbyggnaden av det linjeavvattningssystem på 8 meter som Regnvattenmängd Q i l/s Avvattningsyta 8 m x 14,5 m = 116 m 2 ; valt värde i tabellen 115 m 2 = 2,02 l/s fördelat på det ^ planerade 8 m-systemet = 0,25 l/(sm) planeras i exemplet. När det regnar fångas ca 0,25 l vatten per meter ränna upp jämnt fördelat. Samtidigt rinner vattnet från slutet av rännan jämnt mot avloppsanslutningen. Ett rännelement som ligger närmare avloppet måste därför förutom tillflödet från ytan också ta upp vattnet från alla rännelement före detta. Det kan i det aktuella fallet leda till att ett linjeavvattningssystem överbelastas på grund av sin längd och den väg till avloppet denna ger upphov till. Bilden på 3 meterssystemet visar däremot att sträckan som vattnet måste tillryggalägga i rännan i detta fall är tillräckligt kort för att inte systemet ska överbelastas. Överbelastning 8 m Euroline 1,87 2,02 1,77 1,51 1,26 1,01 0,76 0,50 0,25 3 m Euroline 2,02 2,02 1,35 0,67 8 m 7 m 6 m 5 m 4 m 3 m 2 m 1 m 3 m 2 m 1 m Anslutning till huvudledning Planerat 8 m-linjeavvattningssystem (1,87 l/s hydraulisk prestanda enl. tabell) 3 m-systemet Euroline avleder 2,02 l/s (se tabell) Steg 4. Praktisk ansats Genom att sätta avloppet i mitten av 8 m-systemet, får man till vänster och höger om avloppet 2 teoretiskt skilda rännor, till vilka bara hälften av ytan är ansluten. Man får alltså istället för 116 m 2 bara 58 m 2 avvattningsyta per teoretisk ränna. Vid den givna nederbördsmängden 250 l/(s x ha) och den nyss valda ytan (57 m²) fås enligt hydrauliktabellen för Euroline en maximalt möjlig systemlängd på 120 m. Det går alltså utan problem att realisera totallängden 8 m. Garage Tillfart (gatsten) 58 m 2 58 m 2 4 m 4 m Anslutning Tips: Vid frågor om den hydrauliska beräkningen hjälper vi på ACO dig gärna, Halverad gatstensyta 58 m 2 ; valt värde i tabellen: 57 m 2 planerat avvattningssystem med 2 x 4 m = 8 m är möjligt (max. 120 m) 21 Steg 5 Avslutningsvis måste det kontrolleras vilken typ av avvattningsanslutning som ska väljas. Enligt hydrauliktabellen kan för vattenmängden Q ett värde på 1,0 l avläsas för denna delyta. Detta värde beskriver vattenmängden som måste ledas bort via utloppet vid det aktuella (valda) kvadratmetertalet 57. Eftersom i detta fall 2 system (rännor) är anslutna till ett utlopp, ska vattenmängden Q fördubblas. Den totala vattenmängden fås till ca 2,0 l*. Vid en jämförelse med de givna avvattningsvolymerna för de olika anslutningstyperna (se tabell sid. 18), visar det sig att alla tre varianterna kan användas och att vattnet kan ledas bort på ett säkert sätt. För att varaktigt kunna säkerställa utloppets effektivitet, måste systemet rengöras regelbundet. Kraftig nedsmutsning kan minska utloppseffekten med mer än 50 %! * Alternativt skulle det naturligtvis också gå att få fram resultatet via den totala ytan, för 116 m² (eller 115 m²) vore det ca 2,02 l. Exempel 2 Avvattning med slitsränna Linjeavvattningssystemets hydrauliska längd: 8 m antagen nederbördsmängd: 300 l/(s*ha) Ytan ska avvattnas med en slitsränna. Vattenmängden som ska antas vid slitsrännor är Q = 1,0 l/s och visar de (överliggande) maximalt möjliga avvattningsytorna. r = 300 l/(s*ha) ger att största möjliga yta som kan anslutas är 48 m². Med hänsyn till det planerade linjeavvattningssystemets längd på 8 m kan bredden på ytan som ska avvattnas, fastställas till ca 6 m. Om ytan är större måste sedan vid behov ett andra system läggas.

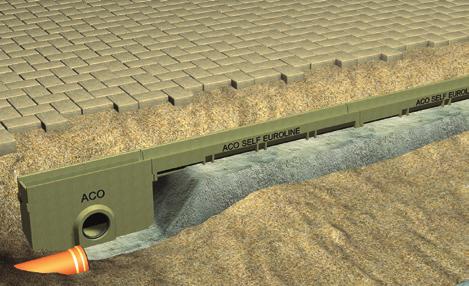

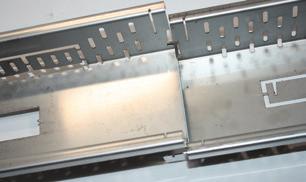

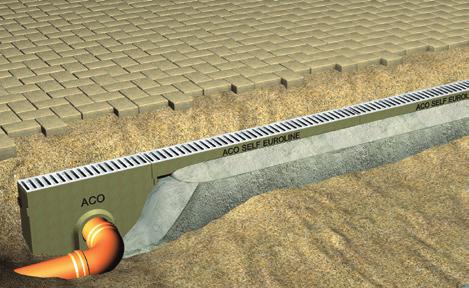

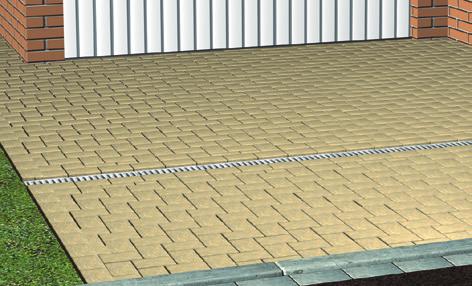

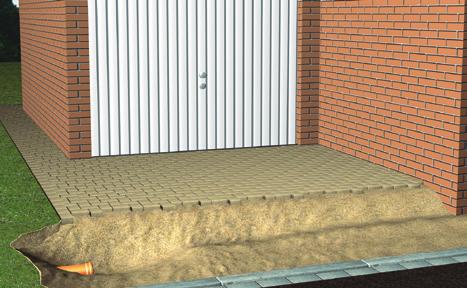

22 Enkel montering, perfekt lösning Monteringen av ACO Self Euroline förklarad steg för steg. 1. Bestäm linjeavvattningssystemets riktning, anslutningspunkt och belastningsklass. 2. Bygg upp ett fundament enligt monteringsrekommendationerna från sidan 24 och framåt. Beakta anslutningen! Lägg rännorna utgående från anslutningspunkten. 4. Vid behov - komplettera med ett stöd. Vid lutningar större än 8 % rekommenderar vi att ett stöd av trottoarkantsten. 5. Påbörja stensättningen när gallret är monterat. Se till att kantstenarna slutar 3 5 mm ovanför gallrets överkant. Vi rekommenderar för gatstensbeläggning att de första raderna läggs i en murbruksbädd. 6. Beakta betongens härdningstid enligt tillverkarens angivelser innan den belastas med bil.

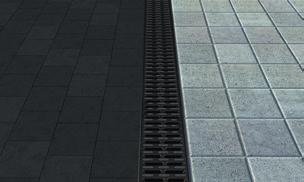

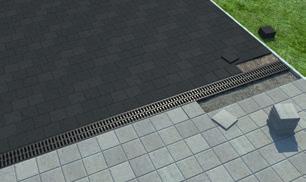

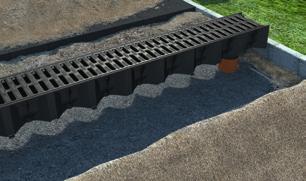

23 Monteringen av ACO Self Hexaline steg för steg. Monteringsvideo ACO Self Hexaline (video på tyska) 1. Gräv ur plats för betongbädden. Betongbädden ska ha min. mått 5 cm höjd och 20 cm bredd. Vi rekommenderar att den främre och bakre raden med markstenar också sätts i betongbädden. (se sidan 25) 2. Häll i betongen (C 15/ B 15) och komprimera den. 3. Minska betongbädden till önskad höjd (82 85 mm från ytbeläggningen). Om du anlägger en helt ny yta, så spänn ett riktsnöre som håller ytnivån. Bygg en mall av exempelvis trä om riktlinjen ska sättas i en befintlig beläggning. passar till Hexaline 4. Slå ut en förstansad anslutning för utlopp på önskat ställe. 5. Skär till gaveln enligt angivelse så att den sitter optimalt. Delen markerad "Y" och de två flänsarna "A" ska tas bort. 6. Sätt utloppsanslutningen på rännan och lövfång på utloppet. Sätt en gavel i början och slutet av linjeavvattningssystemet Montera ihop ränndelarna med varandra med mutter/fjäder-systemet. 8. Placera hela linjeavrinningssystemet på önskat ställe. 9. Vid längder över 5 m ska delarna läggas utgående från utloppet. 10. Korta av rännan med plastgaller på valfritt ställe. 11. Slutför stensättningen mot rännan. Se till att rännans överkant ligger ca 3 5 mm under ytbeläggningen.

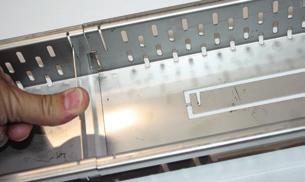

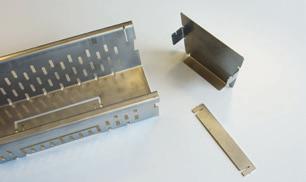

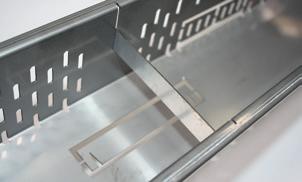

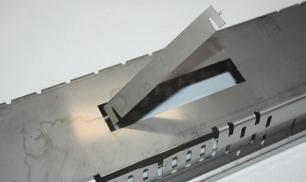

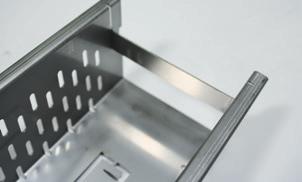

24 Monteringsanvisningar för ACO Self Highline Rännkoppling som horisontellt stag och förstyvning Observera: Rännförstyvning! När ACO Self Highline används i områden som får beträdas, ska rännan kompletteras med 3 stag per meter. Om rännan inte ska belastas uppifrån, behövs ingen förstyvning. Gaveln kan användas på båda sidor och fixeras med ett stag. 24 Rännslut, gavel och stag. Böj in flikarna före gaveln sätts på plats. Tryck ner staget. Gaveln är nu låst med staget.

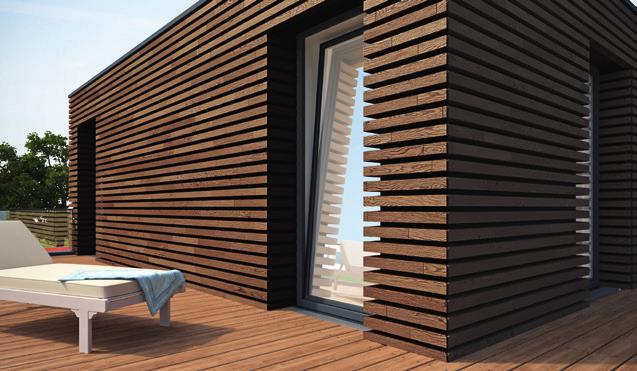

25 Monteringsanvisningar för ACO Self Highline Monteringen vidrör jorden på fasader ACO Self Highline Höjd 5 eller 7,5 cm kan beträdas (klarar max. rullstol) Stensättning i grusbädd med dränering Grunden skall uppfylla dräneringskraven Vid fasadavvattning med ACO Self Highline handlar det om ett öppet rännsystem som låter regnvatten sippra ut, ungefär som en grusremsa runt huset. Här måste man tänka på att fukthalten på källarväggen i vissa fall ökar. Montering på balkonger Tätningen är säkrad mot bakflöde 25 ACO Self Highline Höjd 5 eller 7,5 cm kan beträdas (klarar max. rullstol) OK tätning Anslutningshöjd minst 5 cm Stensättning i grusbädd OK beläggning

26 Måttskisser ACO Self Euroline 1 m ränna av polymerbetong ACO Self Euroline 1 m ränna med bottenutlopp och stos av polymerbetong ACO Self Euroline 0,5 m ränna av polymerbetong

27 ACO Self Euroline Sandfång av polymerbetong ø ACO Self Hexaline 1 m ränna av komposit ,8 87,5 79, ACO Self Highline 1 m fasadränna, förzinkat eller rostfritt stål

28 Installationsrekommendationer Installation i gatsten för ACO Self Euroline av polymerbetong * Alternativt kan den första raden av stenbeläggning läggas i ohärdad betong. Marksten Sättsand / stenmjöl Grus / bärlager Installation i gatsten för ACO Self Euroline med slitspåbyggnad i rostfritt stål och förzinkat stål 28 Marksten Sättsand / stenmjöl Grus / bärlager

29 Installation i gatsten för ACO Self Hexaline av plast Marksten Sättsand / stenmjöl Grus / bärlager Installation i gatsten för ACO Self Hexaline med slitspåbyggnad av komposit Marksten 29 Sättsand / stenmjöl Grus / bärlager

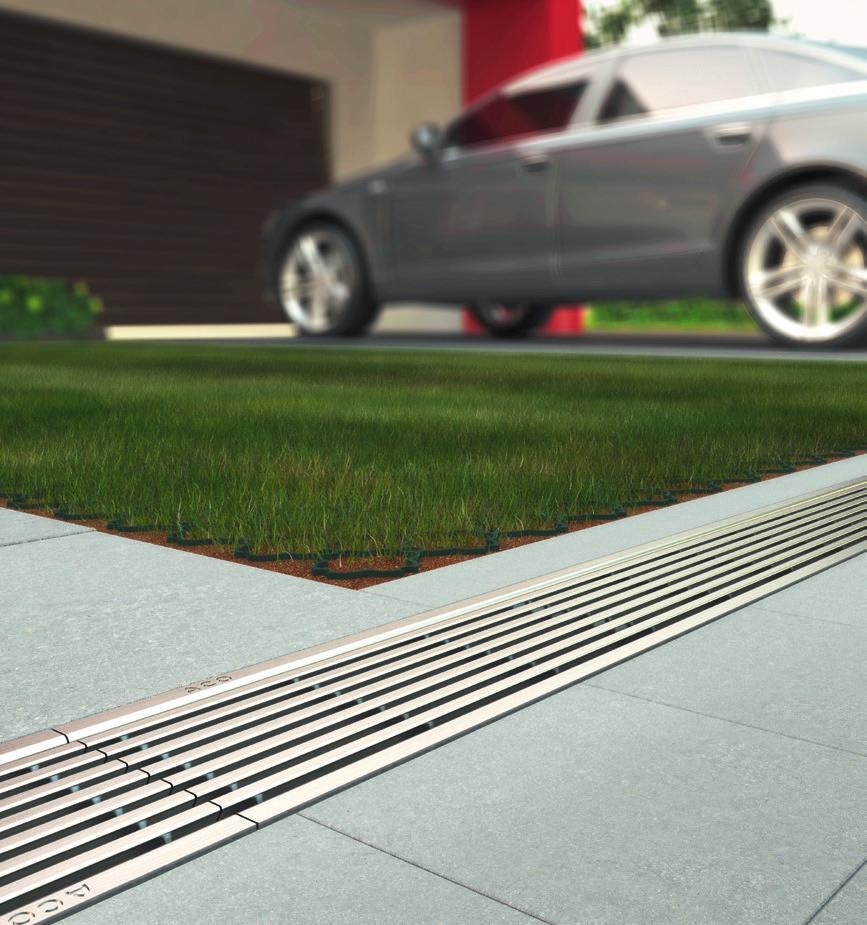

30 ACO Self avvattnar hemma hos dig. Mångsidig. Enkel. Snygg. Slitsgaller Polerat rostfritt stål 30 Slitsgaller Pulverlack i antracitfärg

31 ACO Self - avvattningssystem 31
