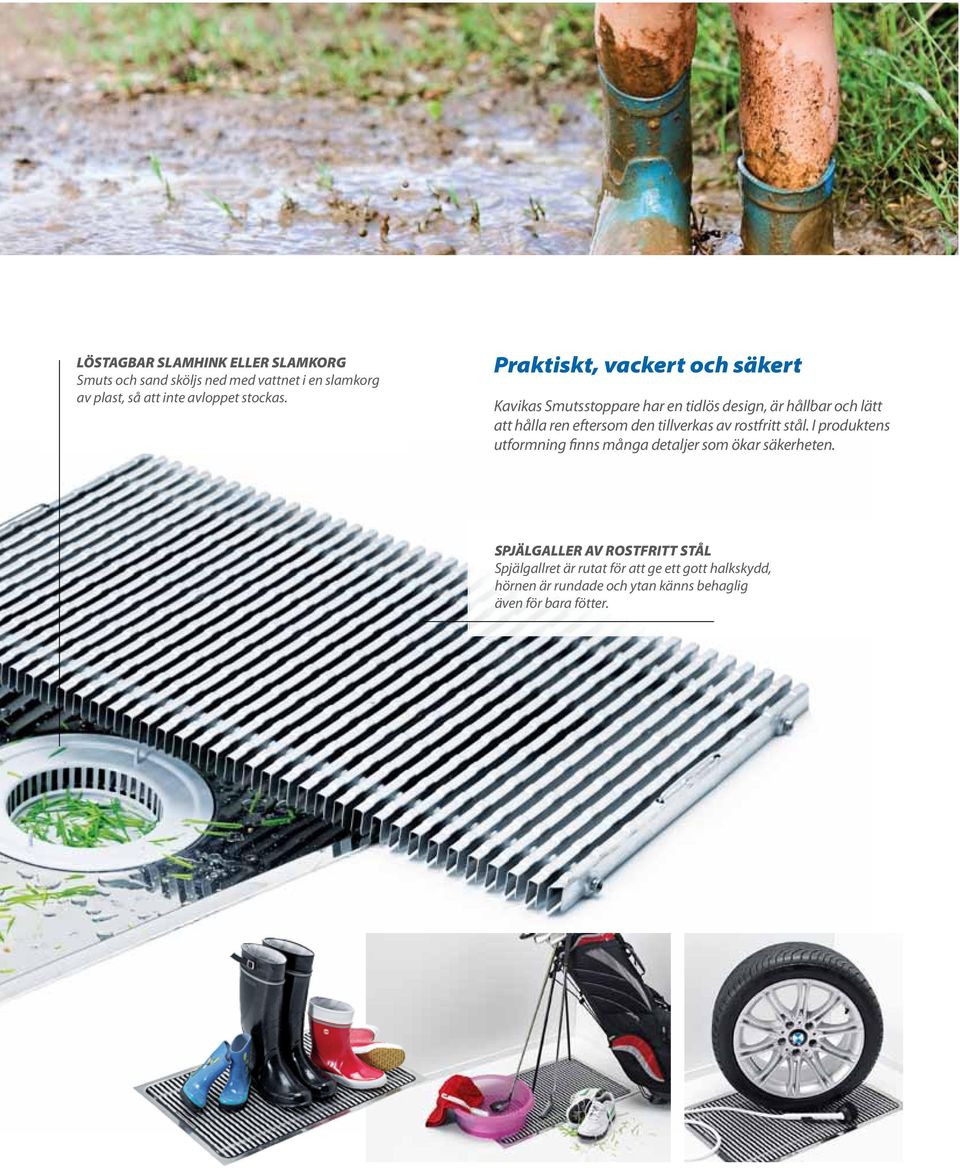

1 LÖSTAGBAR SLAMHINK ELLER SLAMKORG Smuts och sand sköljs ned med vattnet i en slamkorg av plast, så att inte avloppet stockas. Praktiskt, vackert och säkert Kavikas Smutsstoppare har en tidlös design, är hållbar och lätt att hålla ren eftersom den tillverkas av rostfritt stål. I produktens utformning finns många detaljer som ökar säkerheten. SPJÄLGALLER AV ROSTFRITT STÅL Spjälgallret är rutat för att ge ett gott halkskydd, hörnen är rundade och ytan känns behaglig även för bara fötter.

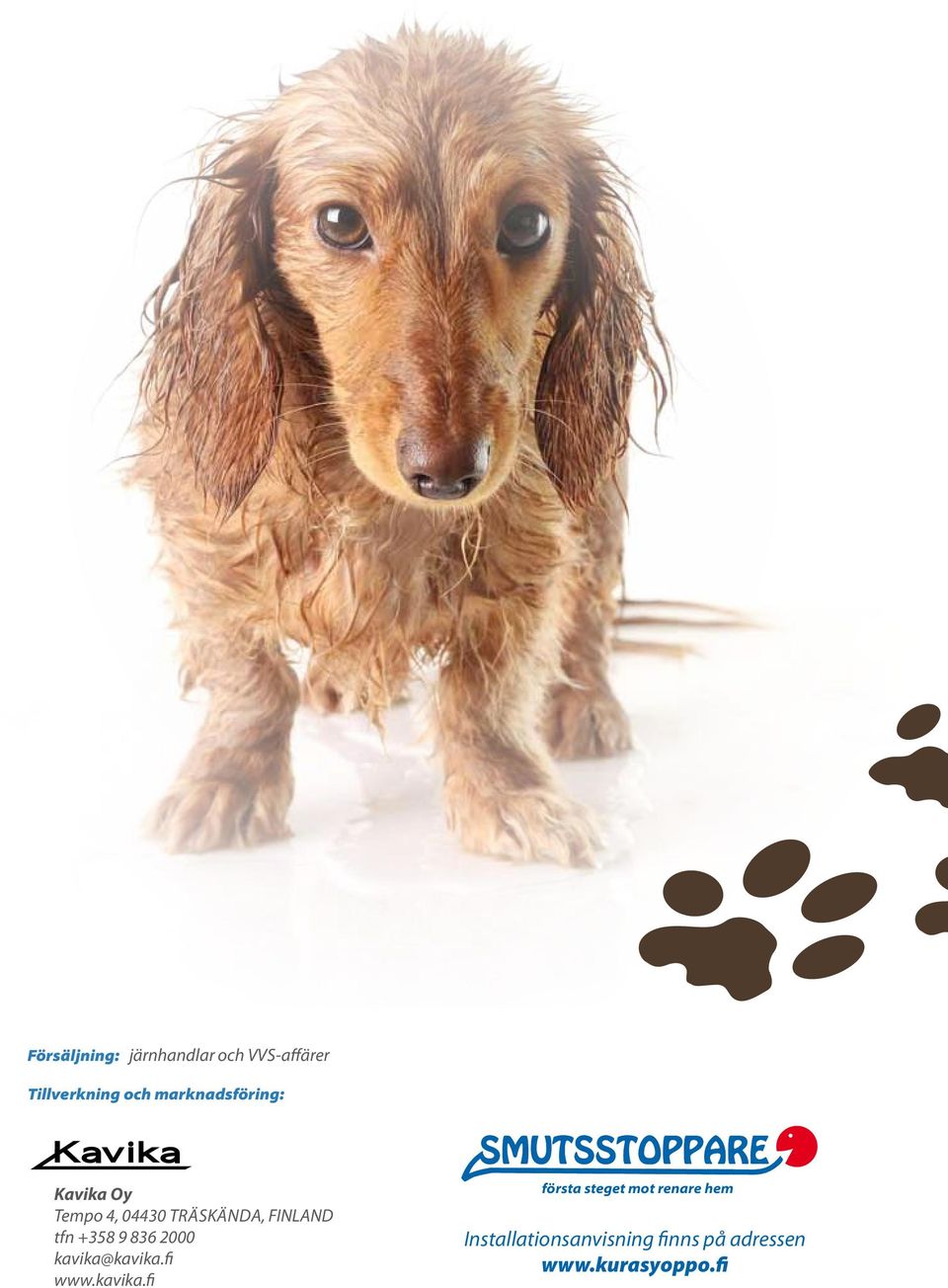

2 Försäljning: järnhandlar och VVS-affärer Tillverkning och marknadsföring: Kavika Oy Tempo 4, Träskända, FINLAND tfn kavika@kavika.fi Installationsanvisning finns på adressen

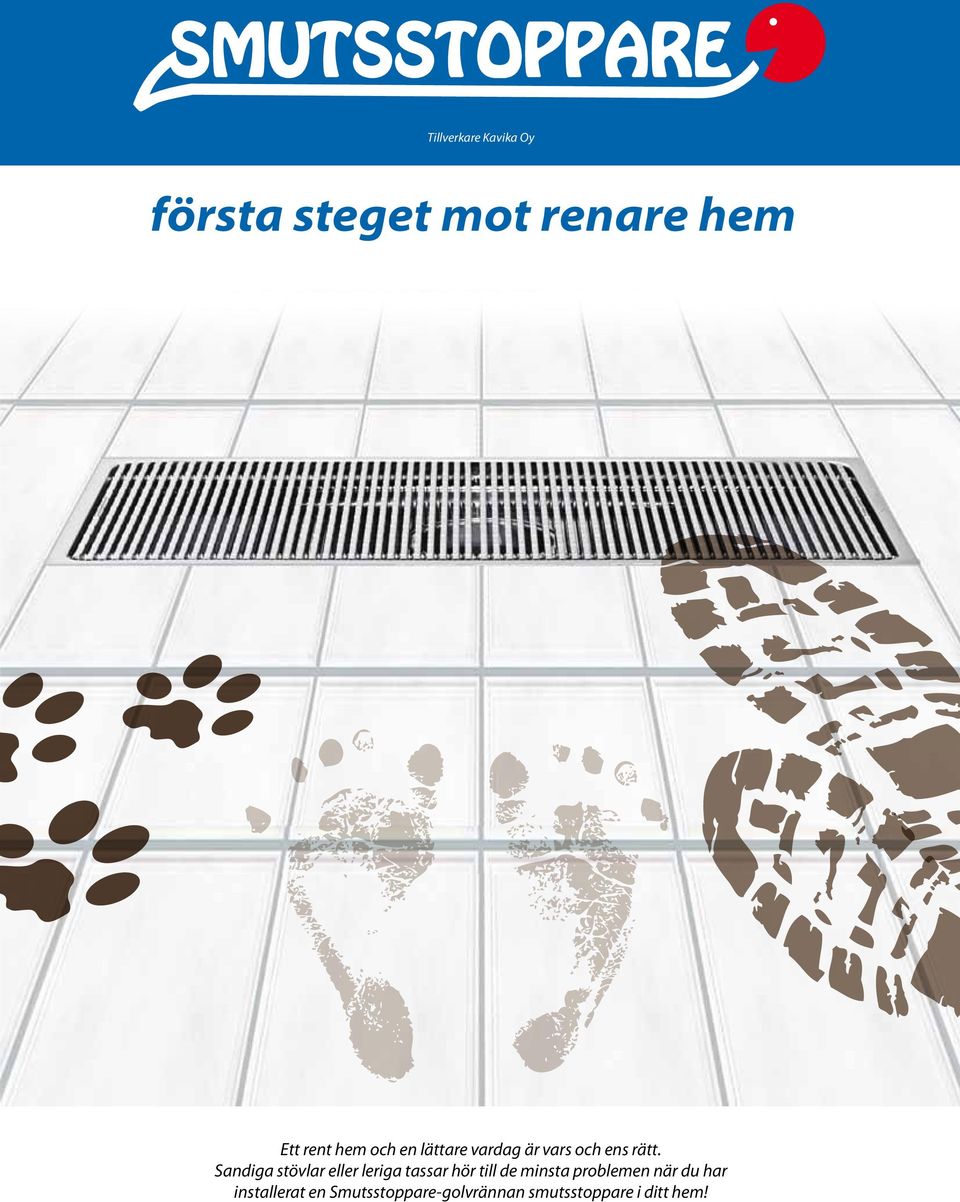

3 Tillverkare Kavika Oy Ett rent hem och en lättare vardag är vars och ens rätt. Sandiga stövlar eller leriga tassar hör till de minsta problemen när du har installerat en Smutsstoppare-golvrännan smutsstoppare i ditt hem!

4 Smutsstopparen stoppar sand och skräp i tamburen, så att ditt hem hålls snyggt och rent. 100-procentig användning i slaskväder Smutsstopparen hör till standardutrustningen i ett modernt hem. Särskilt nyttig är den i familjer med barn och/ eller djur. På smutsstopparen rengör du snabbt och lätt såväl stövlar, regnkläder som hundens tassar. Ju sämre väder, desto större är nyttan av Smutsstopparen! Planera i tid! Med kranborsten som kan monteras i anslutning till smutsstopparen är det lätt att skölja bort smuts från stövlarna. Bestäm i samband med VVS-planeringen, var smutsstopparen ska placeras. Smutsstopparen installeras samtidigt när golvet gjuts. Du kommer att tacka dig själv för ett gott beslut många gånger om. Var ska den rena zonen börja i ditt hem? Den bästa platsen för smutsstopparen är tamburen eller en separat s.k. grovingång nära ytterdörren. Du har även nytta av smutsstopparen i hemvårdsrummet, om man kommer dit direkt utifrån eller på terrassen, så att du kan rengöra leriga stövlar eller håriga tassar redan ute. Du kan installera flera smutsstoppare i huset! Välj rätt storlek Smutsstopparen finns i tre standardstorlekar. De större modellerna av smutsstopparen lämpar sig för allmänna lokaler där det finns mycket att tvätta och skölja: daghem, skolor, storkök eller till exempel tvättställen för rullstolar. När vattenanvändningen är stor, förses smutsstopparen med en rundbrunn och en rymlig slamkorg. GOLVTRÅG AV ROSTFRITT STÅL Hygieniskt och lätt att rengöra. Tråget har inga svetsfogar och hörnen är rundade. Tråget göms behändigt under spjälgallret.

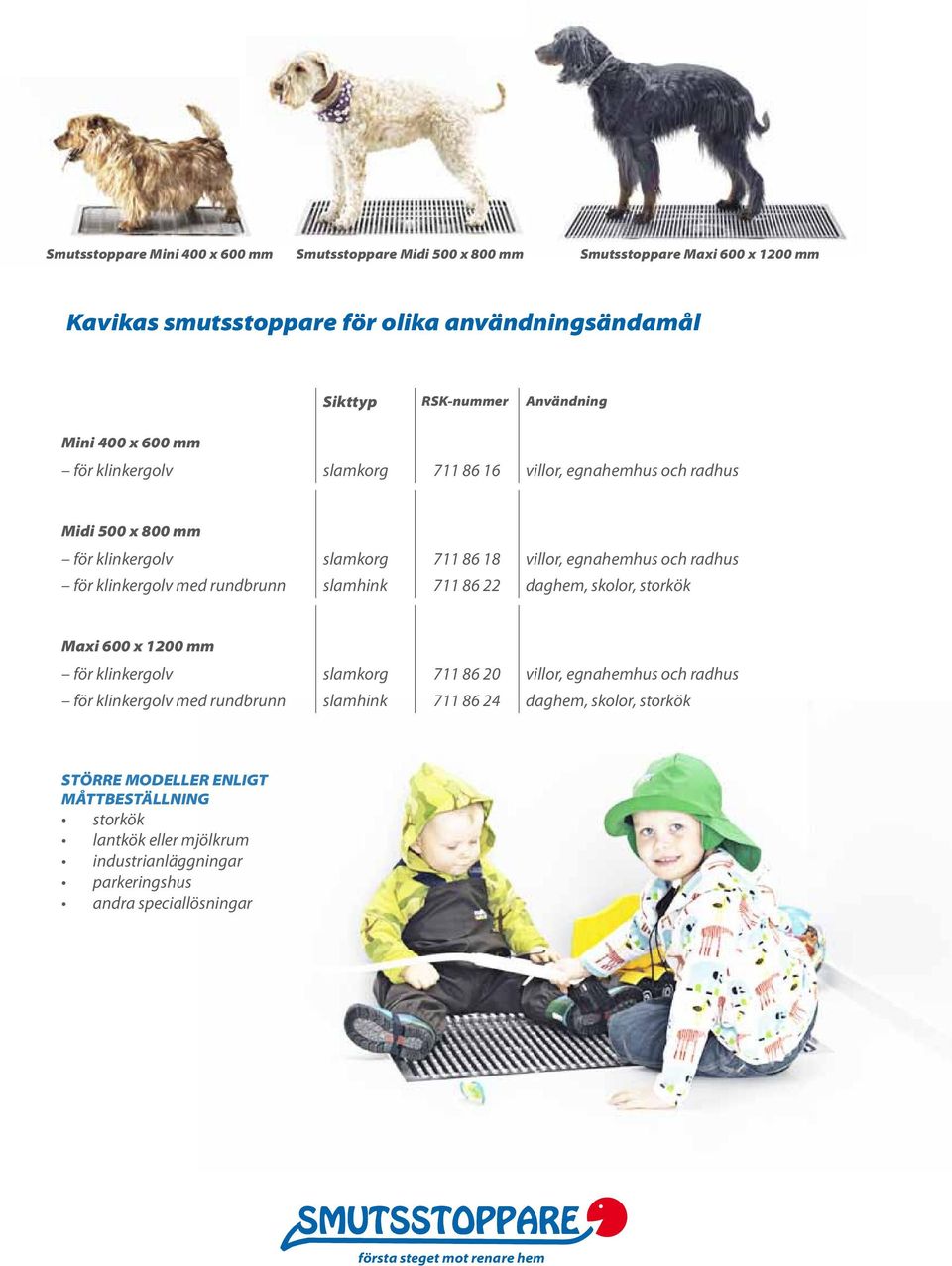

5 Smutsstoppare Mini 400 x 600 mm Smutsstoppare Midi 500 x 800 mm Smutsstoppare Maxi 600 x 1200 mm Kavikas smutsstoppare för olika användningsändamål Sikttyp RSK-nummer Användning Mini 400 x 600 mm för klinkergolv slamkorg villor, egnahemhus och radhus Midi 500 x 800 mm för klinkergolv slamkorg villor, egnahemhus och radhus för klinkergolv med rundbrunn slamhink daghem, skolor, storkök Maxi 600 x 1200 mm för klinkergolv slamkorg villor, egnahemhus och radhus för klinkergolv med rundbrunn slamhink daghem, skolor, storkök STÖRRE MODELLER ENLIGT MÅTTBESTÄLLNING storkök lantkök eller mjölkrum industrianläggningar parkeringshus andra speciallösningar

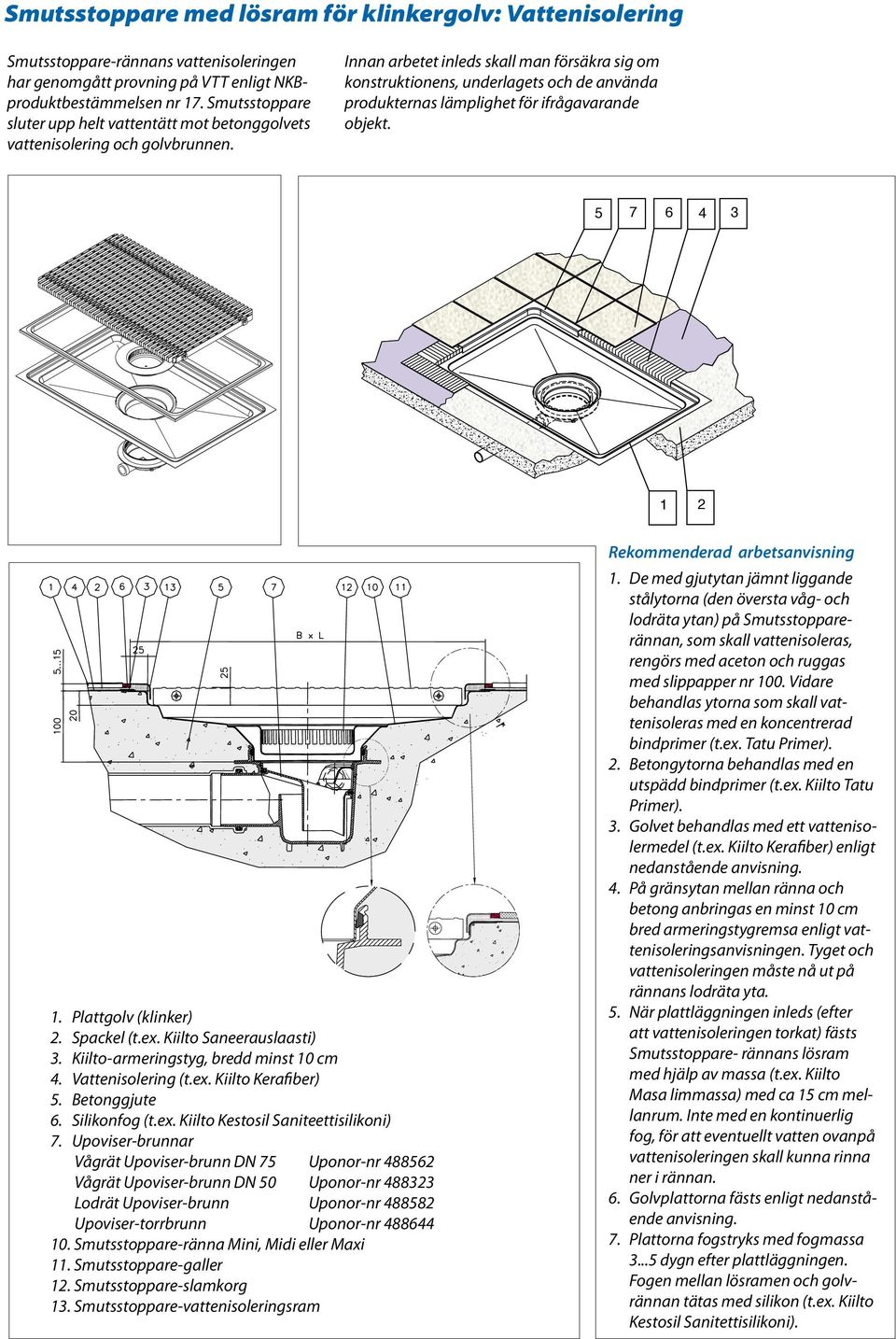

6 Smutsstoppare med lösram för klinkergolv: Vattenisolering Smutsstoppare-rännans vattenisoleringen har genomgått provning på VTT enligt NKBproduktbestämmelsen nr 17. Smutsstoppare sluter upp helt vattentätt mot betonggolvets vattenisolering och golvbrunnen. Innan arbetet inleds skall man försäkra sig om konstruktionens, underlagets och de använda produkternas lämplighet för ifrågavarande objekt Plattgolv (klinker) 2. Spackel (t.ex. Kiilto Saneerauslaasti) 3. Kiilto-armeringstyg, bredd minst 10 cm 4. Vattenisolering (t.ex. Kiilto Kerafiber) 5. Betonggjute 6. Silikonfog (t.ex. Kiilto Kestosil Saniteettisilikoni) 7. Upoviser-brunnar Vågrät Upoviser-brunn DN 75 Uponor-nr Vågrät Upoviser-brunn DN 50 Uponor-nr Lodrät Upoviser-brunn Uponor-nr Upoviser-torrbrunn Uponor-nr Smutsstoppare-ränna Mini, Midi eller Maxi 11. Smutsstoppare-galler 12. Smutsstoppare-slamkorg 13. Smutsstoppare-vattenisoleringsram Rekommenderad arbetsanvisning 1. De med gjutytan jämnt liggande stålytorna (den översta våg- och lodräta ytan) på Smutsstopparerännan, som skall vattenisoleras, rengörs med aceton och ruggas med slippapper nr 100. Vidare behandlas ytorna som skall vattenisoleras med en koncentrerad bindprimer (t.ex. Tatu Primer). 2. Betongytorna behandlas med en utspädd bindprimer (t.ex. Kiilto Tatu Primer). 3. Golvet behandlas med ett vattenisolermedel (t.ex. Kiilto Kerafiber) enligt nedanstående anvisning. 4. På gränsytan mellan ränna och betong anbringas en minst 10 cm bred armeringstygremsa enligt vattenisoleringsanvisningen. Tyget och vattenisoleringen måste nå ut på rännans lodräta yta. 5. När plattläggningen inleds (efter att vattenisoleringen torkat) fästs Smutsstoppare- rännans lösram med hjälp av massa (t.ex. Kiilto Masa limmassa) med ca 15 cm mellanrum. Inte med en kontinuerlig fog, för att eventuellt vatten ovanpå vattenisoleringen skall kunna rinna ner i rännan. 6. Golvplattorna fästs enligt nedanstående anvisning. 7. Plattorna fogstryks med fogmassa dygn efter plattläggningen. Fogen mellan lösramen och golvrännan tätas med silikon (t.ex. Kiilto Kestosil Sanitettisilikoni).
