1 En bärbar DPU 31 PC Information Genom att trycka på F11 går presentationen upp i helskärmsläge, för att återgå till normalläge tryck på F11. För att byta bild använd piltangenterna höger och vänster. Starta presentationen genom att trycka på START-knappen eller på skärmen. För ytterligare information om servicewebben tryck på vänster i servicewebben. som finns uppe till

2 En bärbar DPU 31 PC I denna presentationen går vi igenom: Säkerhetsföreskrifter och Normer Säkerhetsblad Ergonomi Slang och Koppling Pumpens funktion och handhavande Generellt verktyg Saxarnas funktion och handhavande Spridarens funktion och handhavande Bändarnas funktion och handhavande Återställning Felsökning

3 Säkerhetsföreskrifter och Normer

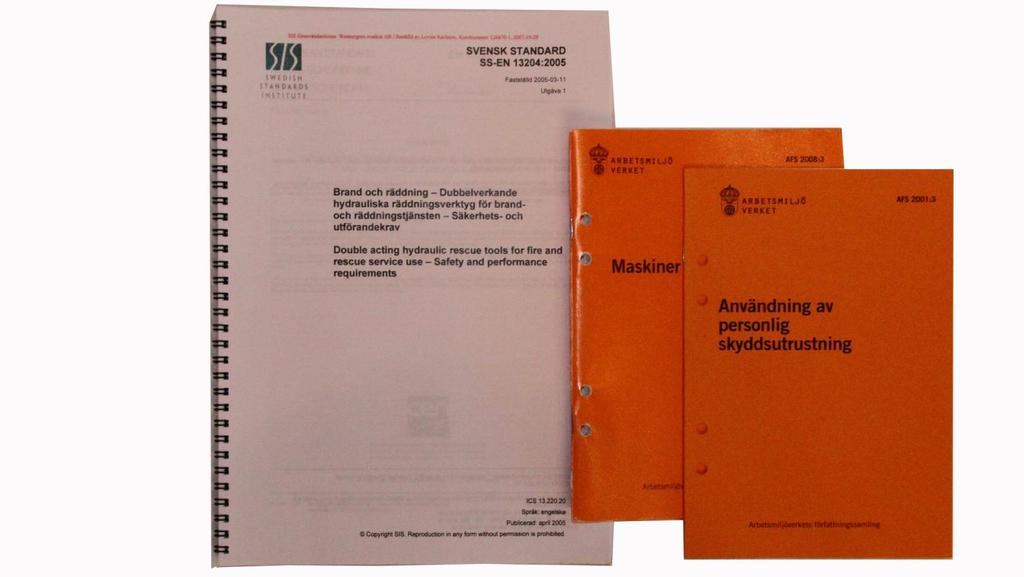

4 Säkerhetsföreskrifter och normer Räddningsutrustningens utformning och användning styrs utifrån följande dokument: SS-EN är en svensk standard för dubbelverkande hydrauliska räddningsverktyg. Maskindirektivet 98/37/EC: Stor vikt läggs vid försäkran om överensstämmelse - tillverkardeklaration, dokumentation och CE-märkning. Arbetsmiljöverkets föreskrifter (AFS 2001:3) Användning av personlig skyddsutrustning.

5 Säkerhetsföreskrifter VARNING Varning används om felaktigt förklaringssätt kan leda till personskador. Läs igenom instruktionsboken innan användning av utrustningen. Beakta särskilt de säkerhetstexter som finns angivna i boken, såsom Varning,

6 Säkerhetsföreskrifter VARNING Varning används om felaktigt förklaringssätt kan leda till personskador. OBS Obs används om felaktigt förklaringssätt kan leda till egendomsskador. Läs igenom instruktionsboken innan användning av utrustningen. Beakta särskilt de säkerhetstexter som finns angivna i boken, såsom Varning, OBS,

7 Säkerhetsföreskrifter VARNING Varning används om felaktigt förklaringssätt kan leda till personskador. OBS Obs används om felaktigt förklaringssätt kan leda till egendomsskador. Anm Anm används vid viktiga instruktioner till användaren. Läs igenom instruktionsboken innan användning av utrustningen. Beakta särskilt de säkerhetstexter som finns angivna i boken, såsom Varning, OBS, Anmärkning.

8 Säkerhetsföreskrifter Säkerhetsföreskrifter på utrustningen hittar du genom två sökvägar. Via servicewebben hittar du instruktionsböcker, säkerhetsdatablad samt verktygsservicemanualer på aktuell utrustning. Vid leveransen medföljder instruktionsbok i pappersformat.

9 Personlig skyddsutrustning Dessa säkerhetsetiketter sitter på samtliga verktyg och upplyser om att följande skyddsutrustning skall användas: - Hjälm - Skyddsglasögon - Skyddshandskar - Skyddskläder / Larmställ - Skyddsskor / Brandstövlar

10 Säkerhetsdatablad

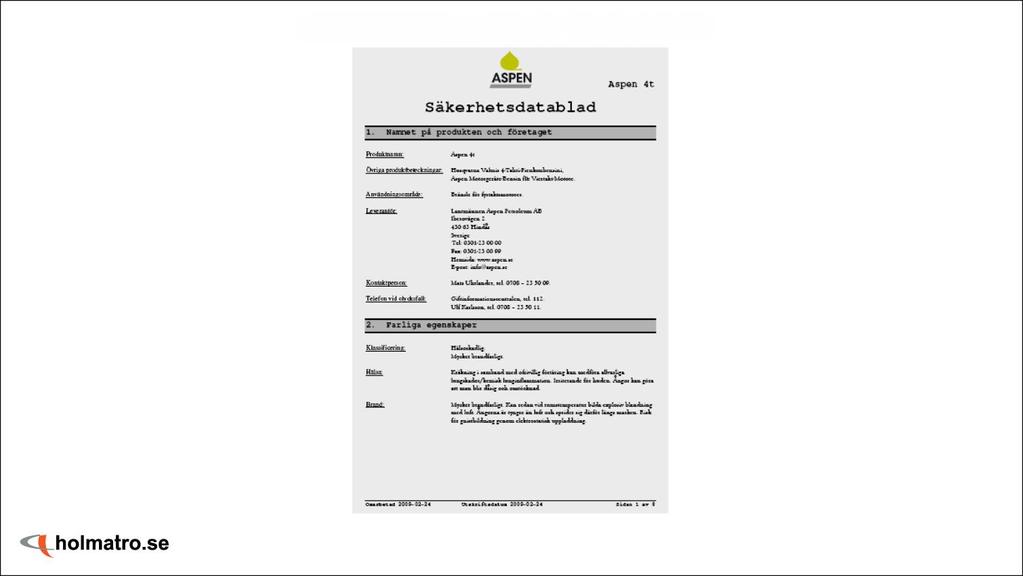

11 Säkerhetsdatablad Säkerhetsdatablad skall vara så lättlästa och tydliga som möjligt, skrivna på svenska och innehålla alla uppgifter som är av betydelse för att förebygga skador på människor och miljö. Säkerhetsdatabladen består av 16 avsnitt vars rubriker och ordningsföljd är obligatoriska. All information om produkten, som användaren behöver för att minska riskerna, ska lämnas i bladen. Vid ett eventuellt tillbud skall instruktionerna från säkerhetsdatabladet följas.

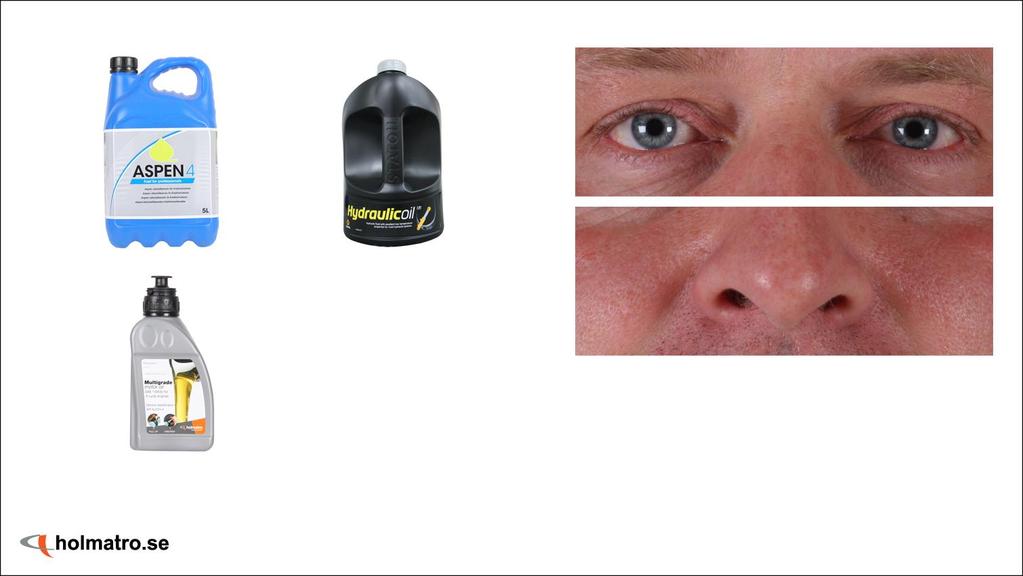

12 Första hjälpen - Ögonkontakt Ögonkontakt: Generellt gäller att skölja med riklig mängd vatten. Håll ögonlocken brett isär och avlägsna eventuella linser. Om besvär kvarstår kontakta läkare. Läs alltid säkerhetsdatabladet för respektive produkt för att få korrekt information.

13 Första hjälpen - Inandning Inandning: Generellt gäller att få frisk luft och vila. Skölj näsa - mun och svalg med vatten. Kvarstår symptom uppsök läkare. Läs alltid säkerhetsdatabladet för respektive produkt för att få korrekt information.

14 Första hjälpen - Förtäring Förtäring: Generellt gäller att framkalla EJ kräkning. Kontakta omedelbart läkare eller Giftinformationscentralen 112. Läs alltid säkerhetsdatabladet för respektive produkt för att få korrekt information.

15 Ergonomi

16 Arbetarskyddsstyrelsens författningssamling AFS 1998:1 bedömer risker med modeller. De bygger alla system med färgzoner där rött står för olämpligt, gult för värdera närmare och grönt för acceptabelt.

17 Arbetarskyddsstyrelsens författningssamling Modellen för bedömning av lyft koncentrerar sig på två huvudfaktorer; bördans vikt och hur långt framför kroppen bördans tyngdpunkt är.

18 Ergonomi Det är viktigt att hantera verktyget på rätt sätt för att minska belastningen på rygg och nacke, håll därför alltid verktyget så nära kroppen som möjligt då det minskar belastningen.

19 Ergonomi Bilden visar ett felaktigt lyft med negativ belastning på rygg och nacke.

20 Ergonomi Håll ryggen rak och lyft med benen enligt bilden, på detta sätt minskas belastningen på rygg och nacke vid lyftet.

21 Ergonomi - Arbetsställning Felaktig arbetsställning - Att stå med böjd rygg och vridna fötter medför en negativ belastning på rygg och nacke.

22 Ergonomi - Arbetsställning Korrekt arbetsställning - Stå så rak i ryggen som möjligt vid arbete mot objektet, se även till att ha verktyget så nära kroppen som möjligt och undvik vridningar av fötter och rygg.

23 Slang och Koppling

24 Hydraulslang Core Slangen är testad och godkänd i enlighet med SS-EN

25 Hydraulslang Core Tryckslangen är kevlarförstärkt och ligger inuti returslangen. Den är testad med fyrfaldigt tryck, 720 bar x 4 = 2880 bar.

26 Hydraulslang Core Returslangen är tillverkad av PVC-plast och är testad med fyrfaldig tryck 25 bar x 4 = 100 bar.

27 Snabbkoppling Core Snabbkopplingen är konstruerad så att hydraulolja kan cirkulera. Hydraulolja kommer in i mitten av kopplingen via tryckslangen. När hydrauloljan kommit in i kopplingen vänder den tillbaka i returslangen. Skulle slangen vara kopplad till ett verktyg går hydrauloljan in i verktyget och vänder i handtaget.

28 Koppla Sax/Kombiverktyg/Spridare Vid koppling av sax, kombiverktyg och spridare är det lättast att hålla verktyget stående. Se till att ha slangkopplingen i en rak linje mot verktygets koppling.

29 Koppla ifrån Sax/Kombiverktyg/Spridare För att koppla ifrån sax, kombiverktyg och spridare är det lättast att ha verktyget liggande. Vrid kopplingen enligt pilarna för att koppla ifrån.

30 Koppla Teleskopbändare/Bändare För att koppla teleskopbändare/bändare är det lättast att hålla dessa mellan fötterna. Se till att ha slangkopplingen i en rak linje mot verktygets koppling.

31 Koppla ifrån Teleskopbändare/Bändare För att koppla ifrån teleskopbändare/bändare är det lättast att hålla dessa mellan fötterna. Vrid kopplingen enligt pilarna för att koppla ifrån.

32 Slang Bär alltid verktyget i handtagen. Lyft eller bär aldrig verktyget i slangen.

33 Pump

34 Tryck En drivkälla med två separerade utgångar, vilket betyder att trycket i slangarna är oberoende av varandra. Maxtrycket på pumpen är 720 bar i varje utgång.

35 Bartryck Tvåstegspump bar 720 bar Teknisk specifikation DPU 31 PC Max arbetstryck Motor Pumptyp Flöde 1:a steg bar 720 bar Honda bensin, 3,5 hk, 4- takt 2x 2-stegs radialpump cc/min (x2) 190 bar 3,0 liter/min Pumpen är av typen tvåstegspump bar. Pumpen arbetar med högt flöde och lågt tryck. Tidsaxel

36 Bartryck Tvåstegspump bar 720 bar Teknisk specifikation DPU 31 PC Max arbetstryck Motor Pumptyp Flöde 1:a steg bar Flöde 2:a steg bar 720 bar Honda bensin, 3,5 hk, 4- takt 2x 2-stegs radialpump cc/min (x2) cc/min (x2) 190 bar 3,0 liter/min Pumpen är av typen tvåstegspump bar. Pumpen arbetar med högt flöde och lågt tryck bar. Pumpen arbetar med lågt flöde och högt tryck. Tidsaxel

37 Tvåstegspump vid klippning Bartryck 720 bar 190 bar 3,0 liter/min Pumpen bygger upp tryck i systemet och saxskären sluter sig om materialet. Tidsaxel

38 Tvåstegspump vid klippning Bartryck 720 bar 190 bar 3,0 liter/min Tidsaxel När materialet klipps skjuts kolven i cylindern framåt och tryckökningen stannar av, eller sjunker lite beroende på hur mycket saxskären rör sig.

39 Tvåstegspump vid klippning Bartryck 720 bar 190 bar 3,0 liter/min Proceduren upprepas hela tiden och materialet förs nu längre in mot saxens centrum. Eftersom saxen nu blir starkare behövs inte samma höga tryck som tidigare. Tidsaxel

40 Tvåstegspump vid klippning Bartryck 720 bar 190 bar 3,0 liter/min Tidsaxel När sista delen av materialet klippts av, stängs saxskären utan belastning tills den hamnat i ändläget.

41 Tvåstegspump vid klippning Bartryck 720 bar 190 bar 3,0 liter/min 3,0 liter/min Tidsaxel Skulle man släppa handtaget under arbetets gång, förlorar saxen all kraft och pumpen får börja om att bygga upp ett nytt tryck i systemet.

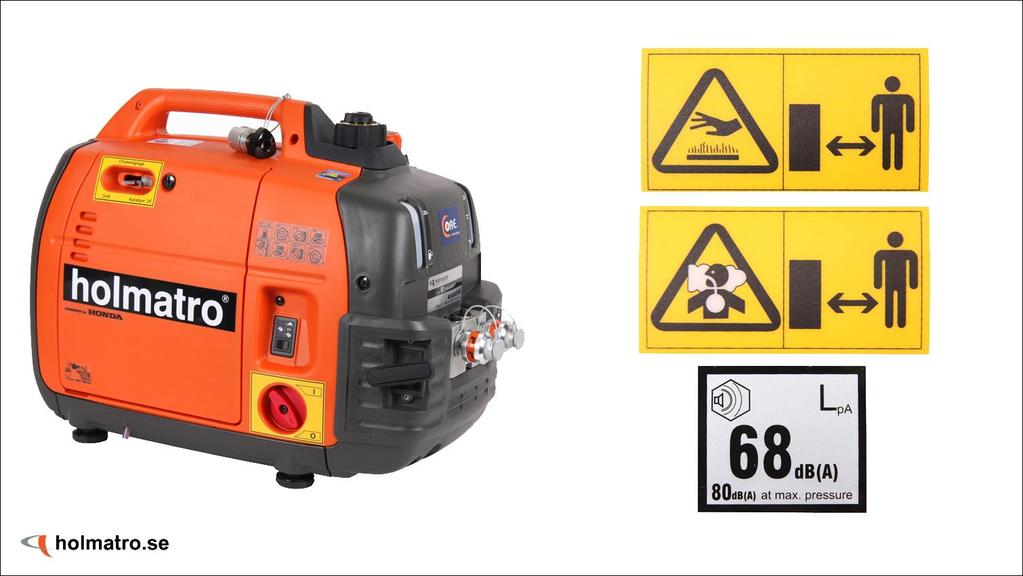

42 Säkerhetsetiketter - Bärbar pump - Risk för brännskador från avgasröret under och direkt efter användning. - Kvävningsrisk från giftiga avgaser som innehåller koloxid, håll avstånd db är den minsta ljudnivån. 80 db är den högsta ljudnivån då två verktyg arbetar maximalt. De olika ljudnivåerna är uppmätta 1 meter från pumpen.

43 Start - Bärbar pump 1. Bensinlockets luftning ska stå i läge ON. Detta för att förhindra vacuumbildning i bränsletanken.

44 Start - Bärbar pump 2. ECO koppling ska vara i Hare - Sköldpaddsläge. Hare innebär att pumpen går på fullvarv hela tiden, detta kan vara aktuellt när det är extremt kallt ute. När pumpen har blivit varm kan den slås över i läge Hare - Sköldpadda. Hare - Sköldpadda innebär att pumpen går ner på tomgång när verktygen inte belastas, ljudvolymen och bränsleförbrukningen minskar.

45 Start - Bärbar pump 3. Vrid start och stopp vredet till läge 1.

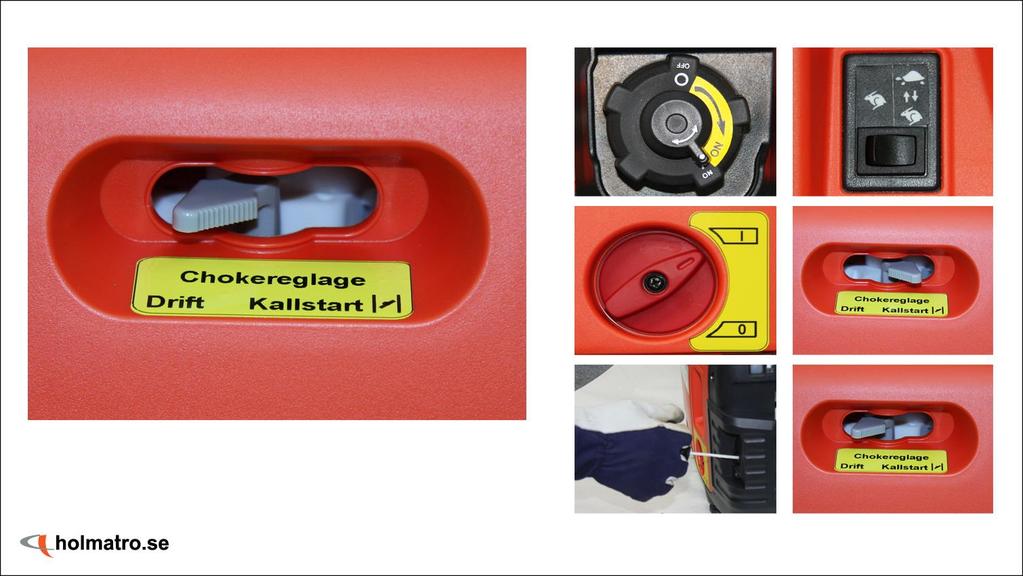

46 Start - Bärbar pump 4. Sätt chokereglaget i kallstartläge. Detta skall inte göras om motorn är varm.

47 Start - Bärbar pump 5. Starta genom att dra i startsnöret.

48 Start - Bärbar pump 6. För tillbaka chokereglaget sakta till drift efter några sekunder.

49 Start - Bärbar pump Bensinlocket - Chokereglaget - ECO koppling - Start och stopp vred - Startsnöret - Chokereglaget.

50 Hydraulslang CORE 15m Till den bärbara hydraulpumpen finns det 2 stycken 15 meters slangar. Slangarna kan förlängas till maximalt 50 meter.

51 Slangutläggning Vid koppling av slang på pumpen lägg slangen med hankopplingen underst. Anslut hankopplingen på pumpen. Anslut slangens honkoppling i verktyget. Detta görs för att slangen lättare skall dras ut utan problem.

52 Slangutläggning Gå rakt ut ifrån pumpen och slangen rätar ut sig detta pga kopplingarna är konstruerade som svirvel (kan snurra).

53 Generellt hydraulverktyg

54 Manöverhandtag För att öppna verktyget vrids handtaget åt höger och för att stänga verktyget vrids handtaget åt vänster. Detta gäller generellt på samtliga verktyg förutom minisaxen. Verktyget kan köras med varierad hastighet.

55 Belysning Verktyg som är utrustade med belysning (LED lampor) underlättar arbetet i mörker. För att slå till och från belysningen, används knappen på bärhandtaget.

56 Dammskydd Dammskydden ska vara på kopplingarna. Kopplas kopplingar ihop ska dammskydden också kopplas ihop.

57 Minisax

58 Fakta - Minisax Modell Vikt Bladöppning Klippkraft CU 4007 C 3,8 kg 59 mm 22,4 ton Minisaxens prestanda avgörs av aktuellt bar tryck vid tillfället, cylindervolymen och saxskärens utformning. Klippkapaciteten är beräknad längst in i bladöppningen.

59 Säkerhet - Minisax Vistas inte med någon kroppsdel inom minisaxens arbetsradie då detta kan leda till allvarlig personskada.

60 Manöverknapp - Minisax För att stänga minisaxen förs manöverknappen framåt och för att öppna förs den bakåt.

61 Klippning - Minisax Vid klippning med minisaxen är det viktigt att få in materialet så långt in i minisaxens skär som möjligt för att utnyttja kraften på bästa sätt. Saxskären är konstruerade med fördjupningar för minska risken att materialet glider.

62 Hänglås Minisaxen är konstruerad för att klippa rattkringlor, nackstöd och fotpedaler m.m. Hänglås, cykellås och moped/motorcykellås har så pass hög hållfastighet att detta kan skada saxskären.

63 Sax

64 Fakta - Sax Modell Vikt Bladöppning Klippkraft CU 4050 NCT II 18,0 kg 181 mm 94,5 ton CU ,7 kg 182 mm 144 ton CU ,6 kg 205 mm 183 ton Saxens prestanda avgörs av aktuellt bar tryck vid tillfället, cylindervolymen och saxskärens utformning. Klippkapaciteten är beräknad längst in i bladöppningen.

65 Säkerhet - Sax Vistas inte med någon kroppsdel inom saxens arbetsradie då detta kan leda till allvarlig personskada.

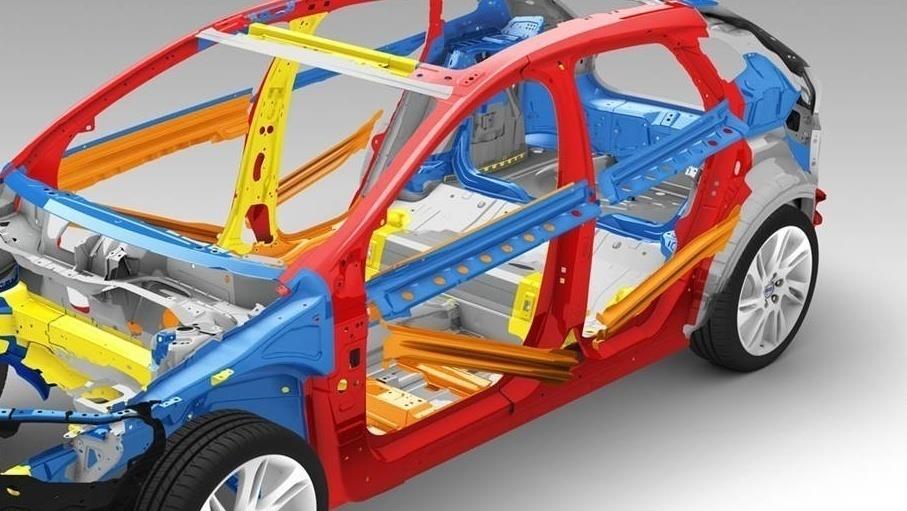

66 Klippning Den starkaste legeringen som vi stöter på i personbilar är ulta-högfast stål (borstål) och hållfastigheter ligger runt 1380N/mm 2, vilket visas genom den rödmarkerade delen på karossen. Saxens skär har en hållfasthet på 2000N/mm 2. Vid penetration av saxskärens spetsarna i borstål kan det inträffa att saxskären lägger sig åt sidan och/eller att saxskären går av.

67 Klippning Olyckstillbud har skett vid försvagningsklipp, då borstål (rött på bilden) penetrerats med saxskären. Penetrera därför aldrig i detta område om du är osäker på materialet. Borstål finns på moderna bilar, så det som fungerar på äldre bilar kan på nya bilar leda till olyckstillbud/skadade saxskär eller risk för personskada.

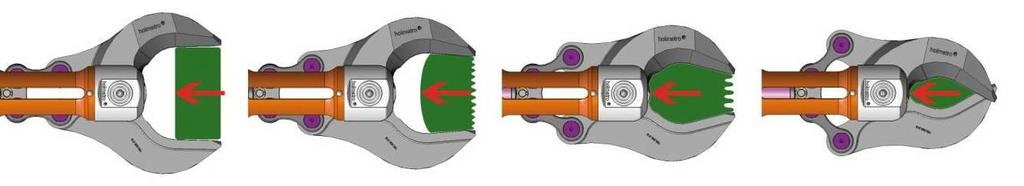

68 Konstruktion - Sax Vid klippning dras föremålet in mot centrum av bladöppningen.

69 Konstruktion - Sax Ju mer saxskären stänger sig ju starkare blir saxen.

70 Konstruktion - Sax Max klippkraft skapas när föremålet är som djupast i bladöppningen.

71 Placering - Klippning Om belastningen blir längst ut på saxskären spetsar så penetreras godset istället/ pressas ihop och risken är att saxen lägger sig och saxskären skadas och går av. Saxen är dessutom svagast längst ut på saxskären.

72 Placering - Klippning Om istället föremålet kommer längre in i saxskärens öppning och saxen ställs i vinkel så att den skär istället för att pressa ihop så blir klippet mer ergonomiskt riktigt för saxen och risken minskar att saxen lägger sig.

73 Placering - Klippning Saxskärens vinkel mot det som skall klippas är viktig. Illustrationen visar saxskär som skall klippa en fyrkantig profil. Saxen lägger sig under klippningen alternativt att vinkel mellan föremålet som skall klippas och saxen var inte 90% samt vågrätt ifrån början. Fyrkantsprofilen lägger sig ner när kraften ökar i saxskären. Detta medför att fyrkantsprofilen tvingar saxskären att dela sig vilket skadar saxskären.

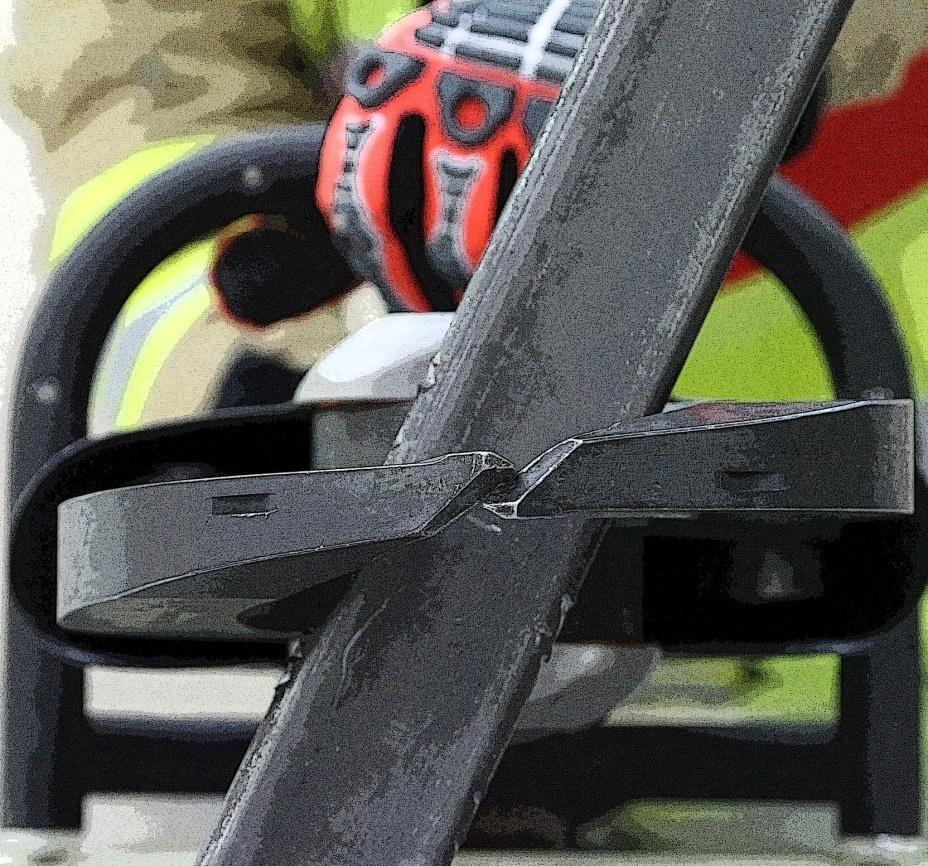

74 Placering - Klippning Saxskärens vinkel mot det som skall klippas är viktig. Illustrationen visar saxskär som skall klippa en fyrkantig profil. Saxen lägger sig under klippningen alternativt att vinkel mellan föremålet som skall klippas och saxen var inte 90% samt vågrätt ifrån början. Fyrkantsprofilen lägger sig ner när kraften ökar i saxskären. Detta medför att fyrkantsprofilen tvingar saxskären att gå omlott vilket skadar saxskären.

75 Placering - Klippning Saxskärens vinkel mot det som skall klippas är viktig. Illustrationen visar saxskär som skall klippa en fyrkantig profil. Saxen får nu en balanserad klippning och utnyttjar kraften på rätt sätt och klipper av fyrkantsprofilen.

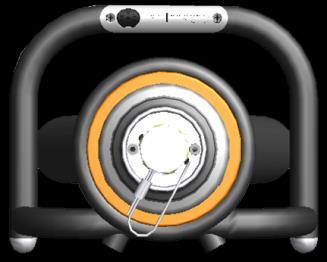

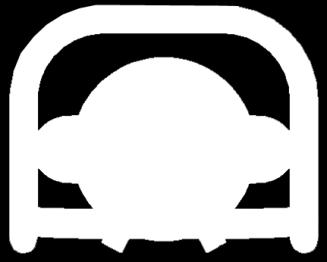

76 Placering - Klippning A B Saxen skall hållas så rakt som möjligt vid klippning för att undvika att saxen lägger sig och saxskären börjar att glipa. Saxen används vinkelrät (90 ) mot objektet (A). Saxskären ligger vågrätt läge mot objektet (B).

77 Placering - Klippning Saxskären skall gå runt B-stolpen som i detta fallet, men det kan finnas dolda bultar mm. bakom inredningen. Bilden illustrerar ett inkorrekt klipp.

78 Placering - Klippning Saxskären skall gå runt B-stolpen som i detta fallet, den högra bilden illustrerar ett korrekt klipp.

79 Placering - Klippning Om saxens öppning är för liten i förhållande till B-stolpen finns två alternativ:

80 Placering - Klippning Om saxens öppning är för liten i förhållande till B-stolpen finns två alternativ: 1. Lyft upp saxen högre på B-stolpen då den blir smalare längre upp mot takkanten.

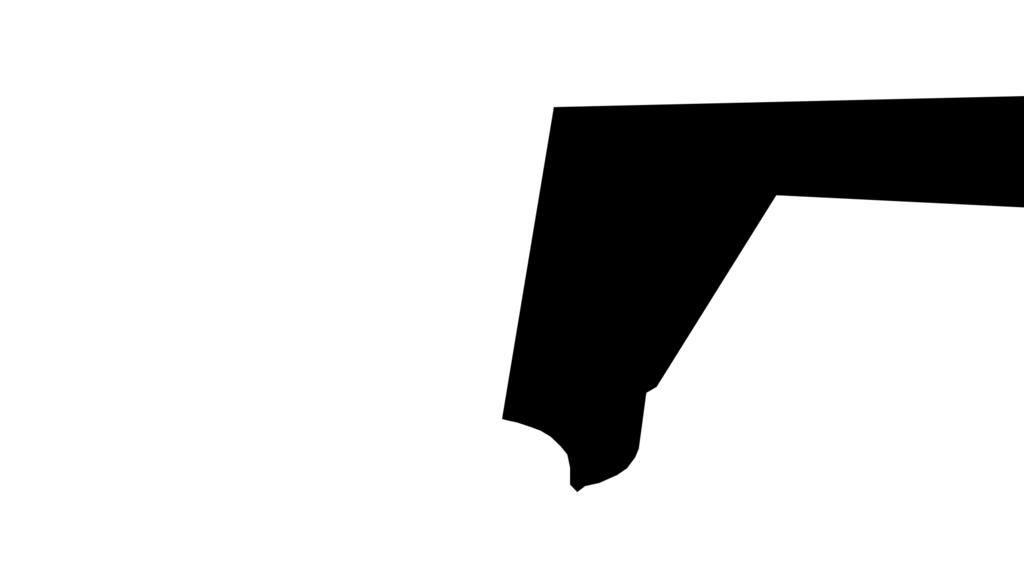

81 Placering - Klippning Om saxens öppning är för liten i förhållande till B-stolpen finns två alternativ: 1. Lyft upp saxen högre på B-stolpen då den blir smalare längre upp mot takkanten. 2. A. Öppna eller ta bort bakdörren så minskas volymen på B-stolpen med 10-15%.

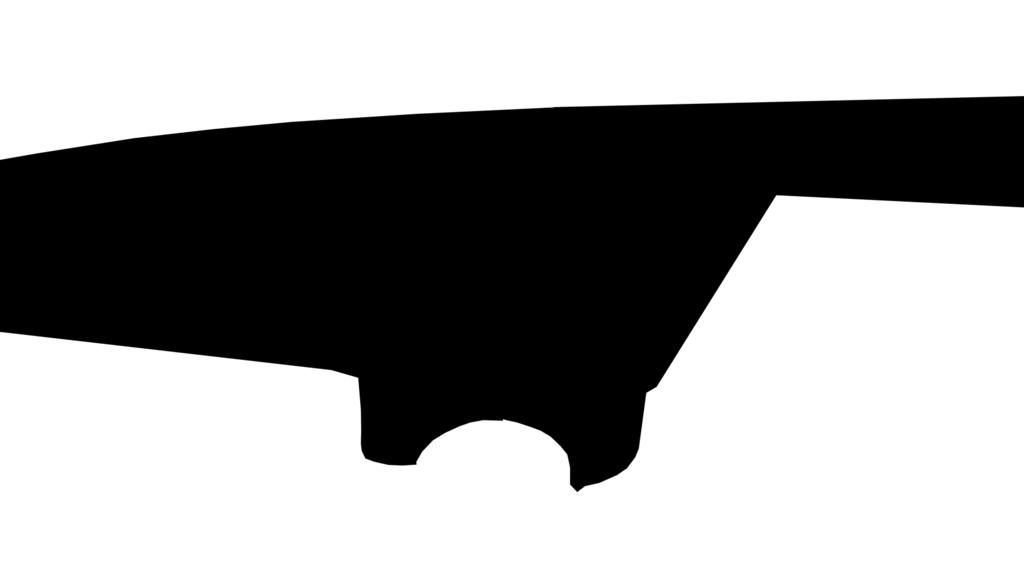

82 Placering - Klippning Om saxens öppning är för liten i förhållande till B-stolpen finns två alternativ: 1. Lyft upp saxen högre på B-stolpen då den blir smalare längre upp mot takkanten. 2. A. Öppna eller ta bort bakdörren så minskas volymen på B-stolpen med 10-15%. B. Öppna eller ta bort framdörren så minskas volymen på B-stolpen med ytterligare 10-15%.

83 Placering - Klippning Vid arbete med saxen är det viktigt att aldrig befinna sig mellan verktyget och objektet. Orsaken är att det finns risk att bli klämd mellan verktyget och objektet, vilket kan medföra allvarliga personskador.

84 Placering - Klippning Vid arbete med saxen är det viktigt att aldrig befinna sig mellan verktyget och objektet. Orsaken är att det finns risk att bli klämd mellan verktyget och objektet, vilket kan medföra allvarliga personskador.

85 Klippskydd Använd alltid klippskydd runt saxskären vid klippning, detta för att minimera riskerna för skador på patient och egen personal från föremål som kan flyga iväg. Det är viktigt att ha visuell kontakt med saxskären under hela klippet och kontrollera att saxskären inte går omlott eller börja glipa

86 Konstruktion - Sax Vid klippning av rattstänger, hänglås, cykellås och moped/motorcykellås som har hög hållfastighet kan detta orsaka skador på saxskären.

87 Spridare

88 Fakta - Spridare A B Modell Vikt Öppning Min spridarkraft (A) EN Max spridarkraft (B) SP 4240 C 18,1 kg 686 mm 4,4 ton 21 ton SP 5240 CL 9,6 kg 510 mm 4,1 ton 13,4 ton SP ,5 kg 725 mm 4,2 ton 28,6 ton Spridaren prestanda avgörs av aktuellt bar tryck vid tillfället, cylindervolymen och spridararmarnas längd. Förhållandet mellan position A och B visar att verktyget blir starkare ju längre in på spridarspetsarna föremålet kommer.

89 Säkerhet - Spridare Vistas inte med någon kroppsdel inom spridarens arbetsradie då detta kan leda till allvarlig personskada.

90 Placering - Spridning Vid arbete med spridaren är det viktigt att aldrig befinna sig mellan verktyget och objektet. Orsaken är att det finns risk att bli klämd mellan verktyget och objektet, vilket kan medföra allvarliga personskador.

91 Placering - Spridning Vid arbete med spridaren är det viktigt att aldrig befinna sig mellan verktyget och objektet. Orsaken är att det finns risk att bli klämd mellan verktyget och objektet, vilket kan medföra allvarliga personskador.

92 Teleskopbändare och Bändare

93 Fakta - Teleskopsbändare A B Modell Vikt Minimilängd Max slaglängd (A)+(B) Totallängd Kapacitet (A) Kapacitet (B) TR 4350 C 16,3 kg 533 mm 354/388 mm 1275 mm 8,3 ton 22,1 ton TR ,2 kg 335 mm 125/150 mm 610 mm 10,3 ton 22,1 ton TR ,6 kg 560 mm 350/375 mm 1285 mm 10,3 ton 22,1 ton TR ,9 kg 635 mm 425/450 mm 1510 mm 11,3 ton 23,6 ton Teleskopbändarens prestanda avgörs av aktuellt bar tryck vid tillfället, cylindervolymen och cylinderns längd. Cylindern A har en mindre cylindervolym än cylinder B och har därmed en mindre tryckkraft. Bar trycket är densamma i bägge cylindrarna.

94 Fakta - Bändare A B Modell Vikt Minimilängd Max slaglängd (A)+(B) Totallängd Kapacitet RA 4332 C 18,3 kg 942 mm 340/340 mm 1622 mm 16,4 ton Bändarens prestanda avgörs av aktuellt bar tryck vid tillfället, cylindervolymen och cylinderns längd. Cylindern A och B har samma cylindervolym och är lika starka.

95 Säkerhetsetiketter - Teleskopbändare Håll inte i prismahuvudet/kolven med handen när verktyget körs tillbaka. Det finns risk för klämskador mellan prismahuvudet och cylinder/cylinderhuset.

96 Säkerhetsetiketter Bändare/Teleskopbändare Vid användning av bändaren/teleskopbändaren är det viktigt att inte snedbelasta prismahuvudet, då detta kan skada kolven och ge personskador.

97 Bändarstöd HRS 22 Bändarstödet passar till alla holmatrobändare och har en maxkapacitet på 22 ton. Vikt 8,7 kg.

98 Bändarstöd HRS 22 NCT Bändarstödet passar till alla holmatrobändare och har en maxkapacitet på 22,4 ton. Benämningen NCT (New Car Technology) ger information om att denna passar till nya bilar som har bredare tröskellådor. Vikt 14,9 kg

99 Förlängningsrör och klo - Bändare Bändaren går att förlänga med förlängningsrör och/eller klo. Förlängningsröret väger 4 kg och förlänger bändaren med 330 mm. Observera att det inte går att förlänga teleskopbändaren.

100 Byte av prismahuvud Lyft och vrid samtidigt vid demontering av prismahuvud. Vid montering av prismahuvud, klo och förlängningsröret, kontrollera att sprinten hamnar i skåran på kolven.

101 KJ-Plattor För att fördela kraften på en större yta kan man med fördel använda sig av KJ-plattorna. Se till att fördela trycket på hela plattan.

102 Bändning Vid användning av bändare är det viktigt att kolven inte utsätts för yttre påverkan, detta kan leda till repor i kolven som i sin tur kan leda till oljeläckage.

103 Bändning Snedbelasta inte verktyget. Se till att få in materialet i mitten på klon. Görs inte detta finns risk för att kolven och förlängningsrör kröker sig med risk för personskador och skador på bändare/förlängningsrör.

104 Bändning Kontrollera att mittkonsoller och annat material inte trycker på bändaren. Annars finns risk för att bändaren snedbelastas när kolven körs ut, vilket kan medföra personskador och skador på bändare/förlängningsrör.

105 Återställning

106 Hydraulpump Återställning efter larm och övning av hydraulutrustningen skall ske enligt följande.

107 Hydraulpump Den bärbara pumpen har ett lättöverskådligt nivåglas för hydrauloljan. Nivåglaset skall fyllas upp till maxnivåstrecket för att pumpens effektiva hydrauloljekapacitet skall uppnås.

108 Dammskydd Sätt tillbaka samtliga dammskydd på sina respektive snabbkopplingar för att förhindra smuts och grus i kopplingarna.

109 Verktyg Verktygen skall inte köras in till sitt ändläge vid återställning. Stanna alltid 5-10mm innan verktyget når sitt ändläge. Saxen lämnar man så spetsarna precis går omlott.

110 Rengörning Rengör samtliga verktyg efter användning från grus och glasdamm genom att blåsa rent verktyget med ett tryckluftsmunstycke.

111 Rengörning - Vård När verktygen har används i fuktig miljö, rekommenderas att smörja in ståldelarna med ett tunt lager med olja.

112 Bärbar pump Stäng av den bärbara pumpen genom att vrida ner start och stopp vredet till läge 0 (bränslekranen stängs också av då). Om vredet står i läge 1 finns risk för överströmning av bensin i förgasaren, detta kan leda till att den blir svårstartad.

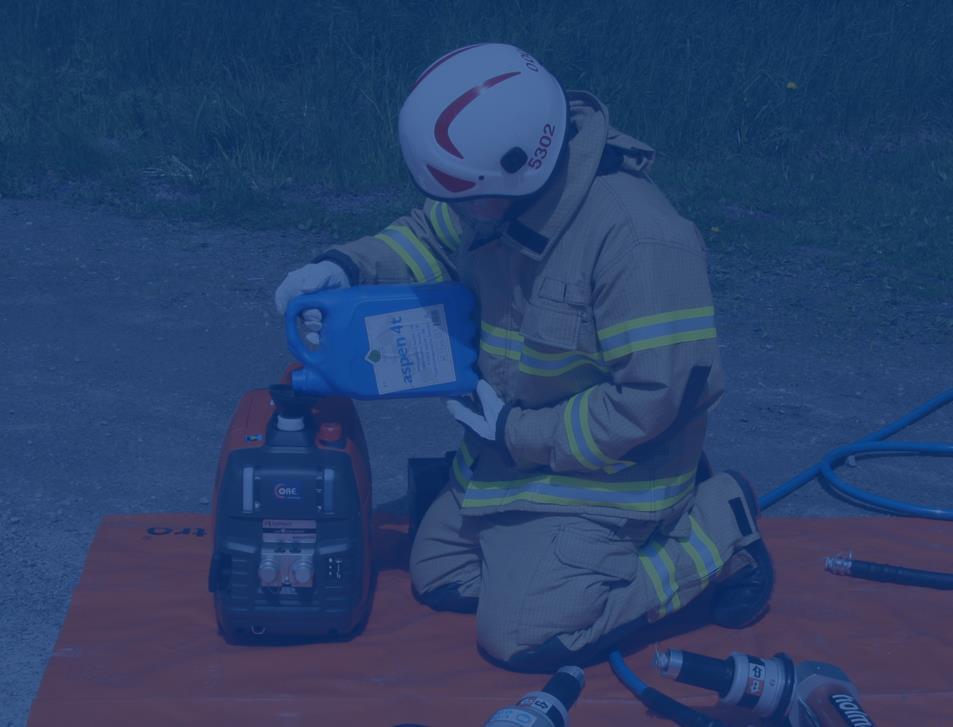

113 Bärbar pump Fyll upp den bärbara pumpen med alkylatbensin (Aspen 4-takt) till maxnivån på pumpen.

114 Slang Börja med att sätta foten på honkopplingen som stöd när ni börjar veva in. Veva in slangen i lagom stora ringar.

115 Slang Håll en handduk i handen runt slangen för att få bort all smuts. Om batterisyra eller skum har kommit på slangarna använd då istället en tvättsvamp med tvållösning för att rengöra slangarna. Kontrollera samtidigt skador på ytterhöljet samt knäckskyddet (det svarta grepphandtaget närmast snabbkopplingen).

116 Slang Avsluta så att kopplingarna ligger mitt över varandra och sätt dit slanghållaren.

117 Tryckavlastningsverktyg Se till att tryckavlastningsverktyget finns på den bärbara pumpen.

118 Felsökning

119 Felsökning - Allmänt Skadad slang - Tag slangen ur drift

120 Felsökning - Belysning Lampan lyser inte - Byt batteri Belysningen går inte stänga av - Byt batteri

121 Felsökning - Allmänt Läckage från verktyg - Tag verktyget ur drift.

122 Felsökning - Allmänt Max 0,6 mm Skadade saxskär - Saknas delar eller större skador på klippytan - tag saxen ur drift. Saxskären glipar Saxskären får inte glipa mer än 0,6 mm.

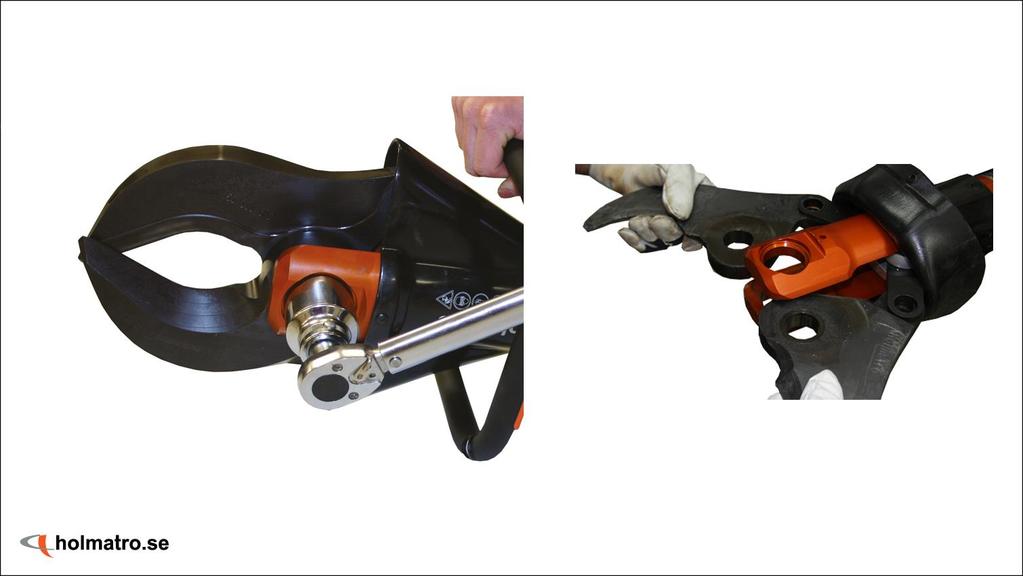

123 Felsökning - Allmänt Saxskären glipar mer än 0,6 mm momentdrag saxens I-bult/Centrumbult, kontrollera spelet. Hjälper det inte, byt saxskär. Detta får endast utföras av utbildad personal. Skadade saxskär- Byt saxskären. Detta får endast utföras av utbildad personal.

124 Felsökning - Allmänt Manöverhandtagets dödmansfunktionen fjädrar ej tillbaka - Tag verktyget ur drift

125 Felsökning - Koppling Går inte koppla Orsak: Grus i kopplingens framkant - Torka av kopplingen/blås av med tryckluft.

126 Felsökning - Koppling Går inte koppla Orsak: Grus i kopplingens bakkant - Blås av med tryckluft i bakkanten av kopplingen och smörj med hydraulolja.

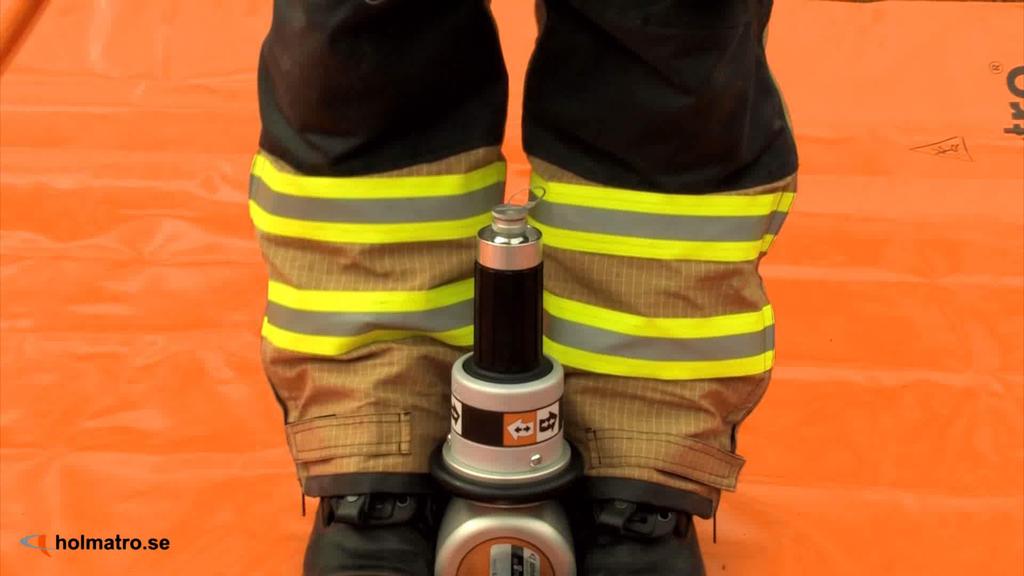

127 Felsökning - Koppling Går inte koppla Orsak : Tryck i slang/verktyg - Använd tryckavlastningsverktyget.

128 Felsökning - Bärbar pump Läckage från slang - Koppla bort slangen Läckage från koppling på pump - Stäng av pumpen och tag en skruvmejsel för att blockera flödet till en av kopplingarna

129 Felsökning - Bärbar pump Oljenivålampa - Pumpen har en nivåbrytare som automatiskt slår av motorn om ett av följande tillstånd uppstår: - Motoroljans nivå är för låg, - Pumpen lutar mer än 20. Direkt efter att nivåbrytaren har stängt av motorn, kommer den röda lampan att tändas för ett ögonblick. Om du försöker att starta om motorn genom att dra i startsnöret kommer den röda lampan att tändas. - Ställ pumpen på plan mark, hjälper inte detta kontrollera och fyll på motorolja.

130 Felsökning - Bärbar pump Temperaturlampa - Pumpen har en temperatursensor. Om hydrauloljan börjar bli för varm kommer motorn enbart att köra på tomgång och den röda lampan kommer att blinka. Om maxtemperaturen har överskridits stängs motorn av och den röda lampan kommer att tändas ett ögonblick - Avvakta tills pumpen svalnat.

131 Felsökning - Bärbar pump Servicelampa - Pumpen har en indikator som visar när det är tid för nästa service. När tiden har överskridits kommer en grön lampa att blinka. Max drift 100 tim, lampan tänds efter 90 tim. - Service skall utföras.

132 Felsökning - Bärbar pump Pumpen stannar - Pumpens motoroljenivå - Pumpen lutar mer än 20 - Luftningen är i läge OFF - Bensinslut - Choken är till

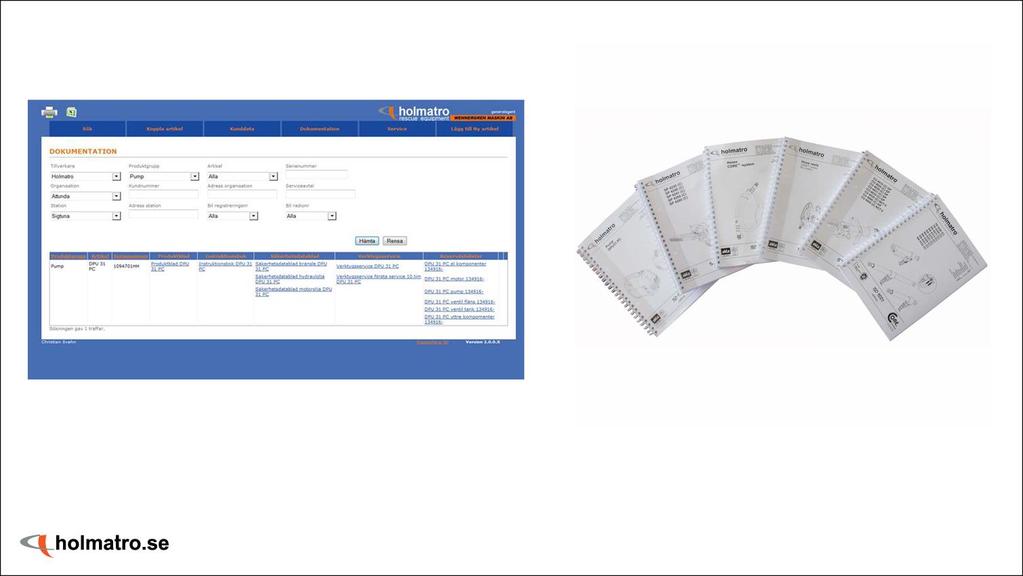

133 Felsökning - information För mer ingående information om reparationer och service av verktygen, hänvisar vi till Verktygsservice, Instruktionsbok samt Reservdelslistor för respektive verktyg. Dessa finner du på vår serviceweb.

134 En bärbar DPU 31 PC Presentationen är slut För att komma tillbaka till servicewebben tryck på F11 och presentationen går ner i minimera läge. Kryssa därefter ner sidan uppe i högra hörnet stäng aktuell flik på internet explorer.
