1 Flygt 3201 Installations-, driftoch underhållsmanual

2

3 Innehållsförteckning Innehållsförteckning Introduktion och säkerhet...3 Säkerhet...3 Nivåer för säkerhetsmeddelanden...3 Hälsa och säkerhet...4 Säkerhetsföreskrifter för Ex-godkända produkter i potentiellt explosiva atmosfärer...6 Miljösäkerhet...7 Produktgaranti...7 Reservdelar...8 Transport och förvaring...9 Inspektera enheten vid leverans...9 Ta emot enheten...9 Packa upp enheten...9 Riktlinjer för lyft...9 Förvara enheten...10 Produktbeskrivning...11 Pumpkonstruktion...11 Delar...12 Övervakningsutrustning...13 Tillvalsgivare...13 Märkskylt...14 Godkännanden...14 Produktbenämning...15 Installation...17 Installera pumpen...17 Installera med P-installation...17 Installera med S-installation...18 Installera med T/Z-installation...19 Utför elektriska anslutningar...21 Allmänna säkerhetsåtgärder...21 Krav...21 Kablar...21 Jordning...22 Ansluta motorkabeln till pumpen...22 Ansluta motorkabeln till startapparaten och övervakningsutrustningen...23 Kabeldiagram...24 Kontrollera pumphjulets rotation...29 Drift...31 Avstånd till våtutrymmen...31 Starta pumpen...31 Underhåll...32 Underhåll...32 Vridmomentvärden...32 Byta olja...33 Byt ut slitringarna...34 Byt slitagering i pumphuset, diffusorringen eller sugkåpan...34 Byt pumphjulets slitring...35 Byt ut pumphjulet...35 Flygt 3201 Installations-, drift- och underhållsmanual 1

4 Innehållsförteckning Ta bort pumphjulet och slitageskydden...36 Montera pumphjulet och slitageskydden...36 Justera det nedre slitageskyddet...37 Service på pumpen...37 Mellanservice...38 Större service...38 Service vid larm...39 Felsökning...40 Inledning...40 Pumpen startar inte...40 Pumpen stoppar inte när en nivågivare används...41 Pumpen startar-stoppar-startar i snabb följd...41 Pumpen går men motorskyddet löser ut...41 Pumpen levererar för lite eller inget vatten...42 Teknisk referens...44 Begränsningar för användning...44 Motordata Flygt 3201 Installations-, drift- och underhållsmanual

5 Introduktion och säkerhet Introduktion och säkerhet Säkerhet VARNING: Användaren måste känna till säkerhetsföreskrifterna för att undvika personskada. En tryckfylld anordning kan explodera, spricka eller skjuta ut sitt innehåll om trycket är för stort. Vidta alla nödvändiga åtgärder för att undvika för högt tryck. Handhavande, montering eller underhåll av enheten på ett sätt som inte beskrivs i den här handboken kan leda till dödsfall, allvarlig personskada eller skador på utrustningen. Det innefattar modifiering av utrustningen eller användning av andra delar än dem som Xylem tillhandahåller. Om det finns frågor angående avsedd användning av utrustningen ska du kontakta en Xylem-representant innan du går vidare. Ändra inte pumpens användningsområde utan godkännande av en auktoriserad Xylemrepresentant. Kör aldrig pumpen utan installerade säkerhetsanordningar. Kör aldrig pumpen med stängd utloppsventil. OBS!: Information om hur pumpen transporteras och förvaras finns i avsnittet Transport och förvaring i Installation-, drift- och underhållshandboken. Nivåer för säkerhetsmeddelanden Definitioner Nivåer för säkerhetsmeddelanden FARA: Indikation En farlig situation som, om den inte undviks, leder till dödsfall eller allvarliga personskador VARNING: En farlig situation som, om den inte undviks, leder till dödsfall eller allvarliga personskador AKTSAMHET: En farlig situation som, om den inte undviks, kan leda till lindriga eller måttliga personskador ELEKTRISK RISK: Risk för elektriska stötar om anvisningarna inte följs noggrant Flygt 3201 Installations-, drift- och underhållsmanual 3

6 Introduktion och säkerhet Nivåer för säkerhetsmeddelanden OBS!: Indikation En situation som, om den inte undviks, kan leda till ett oönskat resultat eller tillstånd Användning utan risk för personskador Hälsa och säkerhet Allmänna säkerhetsåtgärder Säkerhetsutrustning Produkten är konstruerad för användning i vätskor som kan vara hälsovådliga. Iaktta följande regler när du arbetar med produkten: Se till att all personal som arbetar i avloppsanläggningar är vaccinerad mot sjukdomar som de kan utsättas för. Iaktta noggrann personhygien. Använd säkerhetsutrustning i enlighet med företagets bestämmelser. Använd denna säkerhetsutrustning inom arbetsområdet: Hjälm Skyddsglasögon (med sidoskydd) Skyddsskor Skyddshandskar Gasmask Hörselskydd OBS!: Ljudnivån från produkten är lägre än 70 db. Ljudnivån på 70 db kan dock överskridas i vissa system och vid vissa driftspunkter på prestandakurvan. Se till att du förstår kraven på ljudnivån i omgivningen där pumpen står. Underlåtenhet att göra det kan leda till hörselskador eller brott mot lokala lagar. Arbetsområdet Följ de här reglerna och varningarna inom arbetsområdet: Håll alltid arbetsområdet rent. Var uppmärksam på de risker som gas och ångor utgör i arbetsområdet. Undvik alla elektriska faror. Var uppmärksam på riskerna för elstötar och ljusbågar. Krav på produkt och produktplacering Iaktta följande krav på produkt och produktplacering: Bestämmelser om elektriska anslutningar Töm tanken i avloppsstationen enligt lokala föreskrifter för rörarbeten. Använd aldrig pumpen om inga säkerhetsanordningar är installerade. Elektriska anslutningar måste göras av en behörig elektriker i enlighet med alla internationella, nationella och lokala föreskrifter. Följ de här riktlinjerna och varningarna angående elektriska anslutningar: Se till att produkten är isolerad från strömförsörjning och inte kan strömförsörjas av misstag. Denna riktlinje gäller också för styrkretsen. Säkerställ att termokontakterna är anslutna till en skyddskrets i enlighet med produktgodkännandena och att de används. 4 Flygt 3201 Installations-, drift- och underhållsmanual

7 Introduktion och säkerhet Säkerställ att kabeln och kabelinföringen inte har skadats under leverans. Använd bara den skärmade kabeln vid drift med variabel frekvens (VFD). Den skärmade kabeln behövs för att uppfylla EU:s CE-krav. Kontakta närmaste Xylemrepresentant och be VFD-leverantören ange elektriska begränsningar. Se även VFDrekommendationer i artikelnr Jordning Följ de här föreskrifterna för jordning av anslutningar. Föreskrifter för jordning Kommentar All elektrisk utrustning måste jordas. Jordledarna måste vara rätt anslutna. Jordledarna ska alltid vara längre än fasledaren/ fasledarna. Risk för elchock eller brännskador. Du måste dessutom ansluta en jordfelsbrytare till de jordade uttagen om det är sannolikt att personer kommer i fysisk kontakt med pumpen eller de pumpade vätskorna. Det gäller både pumpar och omrörare samt övervakningsutrustning. Underlåtenhet att följa den här regeln kan medföra livsfara. Om motorkabeln kopplas bort av misstag måste jordledaren kopplas bort sist från sin anslutning. Det här gäller båda ändarna av kabeln. Säkerhetsåtgärder före arbete Säkerhetsåtgärder under arbete Läs igenom och följ dessa säkerhetsanvisningar innan du arbetar med eller kommer i kontakt med produkten. Ordna med lämplig avspärrning runt arbetsområdet, exempelvis med ett skyddsräcke. Se till att alla skyddsräcken är på plats och är säkrade. Låt alla system- och pumpdelar kylas ner innan du hanterar dem. Se till att det finns en öppen reträttväg. Se till att pumpen inte kan välta eller ramla och skada personer eller utrustning. Se till att lyftutrustningen är i gott skick. Använd lyftsele, säkerhetslina och andningsapparat om så behövs. Se till att produkten är ordentligt rengjord. Förvissa dig om att det inte finns giftiga gaser inom arbetsområdet. Ha en första hjälpen-låda nära till hands. Koppla från och blockera strömförsörjningen före service. Kontrollera explosionsrisken före svetsningsarbeten eller användning av elektriska handverktyg. Läs igenom och följ dessa säkerhetsanvisningar när du arbetar med eller kommer i kontakt med produkten. Arbeta aldrig ensam. Använd alltid skyddskläder och skyddshandskar. Gå aldrig under hängande last. Lyft alltid pumpen i lyftanordningen. Lyft aldrig pumpen i motorkabeln eller slangen. Tänk på risken för plötslig igångsättning om pumpen har automatisk nivåreglering. Se upp för startimpulsen, den kan vara kraftig. Skölj delarna med vatten efter demontering av pumpen. Flygt 3201 Installations-, drift- och underhållsmanual 5

8 Introduktion och säkerhet Skölja bort kemikalier ur ögonen Tvätta bort kemikalier från kroppen Öppna inte en luftnings- eller tömningsventil och ta inte bort pluggar när systemet är trycksatt. Säkerställ att pumpen är isolerad från systemet och att trycket har frigjorts innan du demonterar pumpen, tar bort pluggar eller kopplar bort ledningar. Beakta alltid risken för drunkning, elektriska olyckor och brännskador. 1. Tvinga isär ögonlocken med fingrarna. 2. Skölj ögonen i minst 15 minuter. Använd ögonskölj eller rinnande vatten. 3. Ring ambulans. 1. Avlägsna förorenade klädesplagg. 2. Tvätta huden med tvål och vatten i minst en minut. 3. Uppsök läkare vid behov. Säkerhetsföreskrifter för Ex-godkända produkter i potentiellt explosiva atmosfärer Allmänna riktlinjer ATEX-direktivet uppfylls endast när pumpen arbetar inom avsett användningsområde, t.ex. inom avsett hydrauliskt omfång. Driftsförhållandena får inte ändras utan godkännande från en auktoriserad Xylem-representant. Följ de här riktlinjerna vid installation och underhåll av ATEX-kompatibla pumpar: Installera alltid ATEX-godkänd utrustning i enlighet med direktivet och gällande standarder (IEC/EN ). Installera alltid FM-godkänd utrustning i enlighet med ANSI/NFPA VARNING: Installations-, drift- och underhållsmanualerna identifierar tydligt de godkända metoderna för demontering av enheter. Dessa metoder måste följas. Instängd vätska kan snabbt expandera och resultera i en kraftig explosion och skada. Använd aldrig värme på pumphjul, propellrar eller dess låsanordningar för att underlätta borttagningen. Om du har frågor angående de här kraven, avsedd användning eller om utrustningen behöver modifieras ska du kontakta en representant från Xylem innan du går vidare. Krav på personal Xylem frånkänner sig allt ansvar för arbete som utförs av ej utbildad och ej auktoriserad personal. Följande krav gäller för personal gällande Ex-godkända produkter i potentiellt explosiva atmosfärer: Alla åtgärder på produkten ska utföras av behöriga elektriker och Xylem-auktoriserade mekaniker. Särskilda föreskrifter gäller för installationer i explosiva atmosfärer. Alla användare måste känna till riskerna med elektrisk ström och de kemiska och fysikaliska egenskaperna hos gas och/eller ånga som finns i riskområden. Underhållsåtgärder för Ex-godkända produkter ska göras i enlighet med internationella eller nationella standarder (IEC/EN ). Krav på produkt och produkthantering Följande krav gäller för produkten och produkthanteringen gällande Ex-godkända produkter i potentiellt explosiva atmosfärer: Produkten får endast användas enligt de godkända motoruppgifter som finns på skyltarna. En Ex-godkänd produkt får aldrig köras torr under normal drift. Torrkörning vid service och inspektion är endast tillåten utanför det klassificerade området. 6 Flygt 3201 Installations-, drift- och underhållsmanual

9 Övervakningsutrustning Miljösäkerhet Uppgifter om lägsta tillåtna vattennivå enligt ATEX-godkännandet finns på måttritningen. Om produkten kan användas på lägre djup än minsta tillåtna nedsänkningsdjup måste nivåavkänningsutrustning installeras. Innan något arbete utförs på produkten ska du säkerställa att produkten och manöverpanelen är frånskilda från strömförsörjningen och automatikskåpet så att de inte oavsiktligt kan strömförsörjas. Öppna inte produkten medan den har strömförsörjning eller befinner sig i en explosiv atmosfär. Termokontakter måste anslutas till en skyddskrets i enlighet med produktens godkännandeklassificering. Internt säkra kretsar krävs normalt för automatiska nivåregleringssystem med nivåregulatorer om de är monterade i zon 0. Sträckspänningen för fästelementen måste vara i enlighet med godkännanderitningen och produktspecifikationen. Modifiera inte utrustningen utan godkännande från en auktoriserad Xylemrepresentant. Använd endast delar som har erhållits från en auktoriserad Xylem-representant. Som extra säkerhetsåtgärd skall utrustningar för tillståndsövervakning användas. Utrustningar för tillståndsövervakning omfattar, men är inte begränsad till följande anordningar: Nivåindikatorer Temperaturdetektorer Introduktion och säkerhet Arbetsområdet Håll alltid pumpstationen ren för att undvika och/eller upptäcka utsläpp. Riktlinjer för återvinning Föreskrifter för avfall och utsläpp Angående elektriska installationer Följ alltid dessa riktlinjer vid återvinning: 1. Om enheten eller delen accepteras av ett auktoriserat återvinningsföretag så skall de lokala lagarna och förordningarna för återvinning följas. 2. Om enheten eller delen inte accepteras av ett auktoriserat återvinningsföretag skall de returneras till närmsta Xylem-representant. Följ de här säkerhetsföreskrifterna gällande avfall och utsläpp: Hantera avfall på rätt sätt. Hantera och kassera pumpad vätska enligt gällande miljöföreskrifter. Ta hand om utspilld vätska i enlighet med säkerhets- och miljöprocedurer. Rapportera alla miljöutsläpp till rätt myndigheter. Kontakta ditt lokala elbolag angående krav på elektriska installationer. Produktgaranti Täckning Xylem åtager sig att åtgärda dessa fel i produkter från Xylem under dessa villkor: Felen beror på defekter i utformning, material eller tillverkning. Felen rapporteras till en Xylem-representant inom garantiperioden. Produkten har använts endast under de förhållanden som beskrivs i denna handbok. Produktens övervakningsutrustning är korrekt ansluten och har använts. Flygt 3201 Installations-, drift- och underhållsmanual 7

10 Introduktion och säkerhet Allt service- och reparationsarbete utförs av personal som auktoriserats av Xylem. Äkta Xylem-delar används. Endast Ex-godkända delar och tillbehör som har godkänts av Xylem används i Exgodkända produkter. Begränsningar Garantianspråk Reservdelar Garantin täcker inte fel som orsakas av dessa situationer: Otillräckligt underhåll Felaktig montering Ändringar i produkten eller and installationen som har gjorts utan att Xylem har rådfrågats Felaktigt utfört reparationsarbete Normalt slitage Xylem påtar sig inget ansvar för följande situationer: Personskador Materialskador Ekonomiska förluster Xylem:s produkter håller hög kvalitet och förväntas fungera tillförlitligt under lång tid. Kontakta din Xylem-representant om ett garantianspråk trots det skulle bli aktuellt. Xylem garanterar att reservdelar finns tillgängliga i 15 år efter att tillverkningen av denna produkt har upphört. 8 Flygt 3201 Installations-, drift- och underhållsmanual

11 Transport och förvaring Transport och förvaring Inspektera enheten vid leverans Ta emot enheten Packa upp enheten Riktlinjer för lyft 1. Inspektera paketet för att se om några delar är skadade eller saknas vid leveransen. 2. Anteckna eventuella delar som är skadade eller saknas på kvittot och fraktsedeln. 3. Lämna ett ersättningskrav till speditören om något inte är som det ska. 1. Ta bort emballeringsmaterial från enheten. Ta hand om allt emballeringsmaterial i enlighet med lokala föreskrifter. 2. Inspektera enheten för att fastställa om delar har skadats eller saknas. 3. Kontakta din Xylem-representant om något inte är som det ska. Allmänt Allmänna riktlinjer för lyftning av enheten: Använd alltid lyftutrustning vid hantering av enheten. Om enheten ska lyftas med en lyftögla eller ett schackel, se till att lyftöglan eller schacklet är ordentligt fäst innan enheten lyfts. Enheten kan transporteras antingen upprätt eller på sidan. Säkerhetsåtgärder VARNING: Enheten kan fastna om den hänger snett när den lyfts eller sänks utefter gejdrören. Se till att enheten hänger rakt från lyftkroken. Krossrisk. Enheten och dess delar kan vara tunga. Använd rätt lyftmetoder och använd alltid skor med stålhätta. Fäst inte slingor på axeländarna. Ingen får vistas under hängande last. Lyft alltid enheten i lyftbygeln. Lyft aldrig enheten i motorkabeln eller slangen. Flygt 3201 Installations-, drift- och underhållsmanual 9

12 Transport och förvaring Lyftutrustning Lyftutrustningen måste uppfylla följande krav. Den minsta höjden mellan lyftkroken och golvet måste vara tillräcklig för att enheten ska kunna lyftas ur tanken. Kontakta Xylem om du vill veta mer. Lyftutrustningen måste klara att lyfta upp och sänka ned enheten rakt i tanken, helst utan att lyftkroken måste fästas på nytt. Lyftutrustningen måste vara ordentligt förankrad och i gott skick. Lyftutrustningen måste bära upp hela utrustningen och får endast användas av behörig personal. Använd två lyftutrustningar om enheten ska lyftas upp för reparation. Lyftutrustningen ska klara att lyfta enheten med eventuell kvarvarande pumpad media (vätska) inuti. Lyftutrustningen får inte vara överdimensionerad. OBS!: Överdimensionerad lyftutrustning kan orsaka skador om enheten fastnar när den lyfts. Förvara enheten 1. Efter att enheten lyfts ska den gå en stund för att mata ut all kvarvarande media (vätska). Enheten är frostsäker medan den arbetar eller är nersänkt i vätska, men pumphjulet och axeltätningen kan frysa om enheten lyfts upp i temperaturer under fryspunkten. 2. Förvara enheten på en täckt och torr plats utan värme, smuts och vibrationer. 3. Om enheten förvaras i mer än 6 månader, ska axeln roteras varannan månad för att förhindra att tätningarna fastnar mot varandra. 4. Innan enheten körs efter lagring: Om... enheten har lagrats i mer än 6 månader pumphjulet har frusit Då... inspektera enheten med speciell uppmärksamhet på tätningarna och kabelinföringen. tinapumphjulet genom att sänka ner enheten i väska. OBS!: Tina aldrig enheten med hjälp av öppen låga. 10 Flygt 3201 Installations-, drift- och underhållsmanual

13 Produktbeskrivning Produktbeskrivning Pumpkonstruktion Pumpen är dränkbar och drivs av en elmotor. Avsedd användning VARNING: Använd endast Ex- eller MSHA-godkända pumpar i en explosiv eller brandfarlig miljö. OBS!: Använd ALDRIG pumpen i starkt frätande vätskor. Information om ph finns i Begränsningar för användning (sidan 44). Reservdelar Modifieringar av enheten eller installationen får endast utföras efter kontakt med Xylem. För korrekt funktion krävs originaldelar och tillbehör som godkänts av Xylem. Om andra delar används kan garanti- eller ersättningskrav ogiltigförklaras. Kontakta din Xylem-representant om du vill veta mer. Flygt 3201 Installations-, drift- och underhållsmanual 11

14 Produktbeskrivning Delar Positio Del n Beskrivning 1 Pumphjul Ett brett sortiment av pumphjul finns tillgängliga för olika applikationer och kapaciteter. 2 Mekanisk tätning Tätningarna är tillverkade av: Inre tätning: korrosionsbeständig hårdmetall WCCR/WCCR Yttre tätning: korrosionsbeständig hårdmetall WCCR/WCCR 3 Axel 4 Lager 5 Oljehus Ett hus med olja som smörjer och kyler tätningarna, och fungerar som buffert mellan den pumpade vätskan och drivenheten. 6 Kylning Statorn kyls antingen av omgivande vätska eller av forcerad cirkulation i en kylmantel. 7 Motor För information om motorn, se Motordata Axel av rostfritt stål eller kolstål med en integrerad rotor. Huvudlagret utgörs av ett tvåradigt vinkelkontaktkullager. Stödlagret utgörs av ett enkelradigt rullager. Flygt 3201 Installations-, drift- och underhållsmanual

15 Produktbeskrivning Övervakningsutrustning Tillvalsgivare Följande gäller för pumpens övervakningsutrustning: Normalt innehåller statorn seriekopplade termokontakter som aktiverar larmet vid övertemperatur. Termokontakterna öppnar vid 125 C (257 F). På Ex-godkända pumpar måste termokontakter vara anslutna till manöverpanelen. Givarna ska anslutas antingen till en MiniCas II övervakningsenhet eller en motsvarande enhet. Övervakningsutrustningen måste vara av ett utförande som omöjliggör automatisk återstart. Av etiketten i kopplingsboxen framgår om pumpen är utrustad med tillvalsgivare. Termistor Termistorer är tillvalsgivare som mäter temperaturen. Termistorerna är seriekopplade i statorn och aktiverar larmet vid överhettning. Givarna finns bara som tillval för standardpumpar. OBS!: Termistorer får aldrig utsättas för spänningar över 2,5 V. Om spänningen överskrider detta värde, till exempel när styrkretsen testas, förstörs termistorerna. FLS CLS FLS är en miniflottörströmbrytare för detektering av vätska i statorhuset. Dess utformning gör den bäst lämpad för pumpar i upprätt (vertikalt) läge. FLSgivaren installeras på statorhusets botten. CLS är en givare för detektering av vatten i oljehuset. Givaren startar ett larm när vatteninnehållet i oljan når upp till cirka 35 procent. Givaren installeras i lagerhuset/lagerhållaren med avkänningsdelen i oljehuset. OBS!: CLS-givarens kropp är gjord av glas. Hantera den försiktigt. Man kan använda två FLS-givare eller en CLS- och en FLS-givare i samma pump om de parallellansluts. Flygt 3201 Installations-, drift- och underhållsmanual 13

16 Produktbeskrivning Märkskylt Märkskylten är en metalletikett placerad på pumpens huvudhus. Märkskylten anger viktiga produktspecifikationer. Explosionssäkra produkter har också en godkännandeskylt. Båda beskrivs nedan Kurvkod/Propellerkod 2. Serienummer, se Produktbenämning (sidan 15) 3. Produktnummer 4. Ursprungsland 5. Ytterligare information 6. Fas, typ av ström, frekvens 7. Angiven spänning 8. Termoskydd 9. Isolationsklass 10. Angiven axeleffekt 11. Internationell standard 12. Grad av skydd 13. Angiven strömstyrka 14. Angiven hastighet 15. Maximal nedsänkning 16. Rotationsriktning: L=vänster, R=höger 17. Driftklass 18. Driftfaktor 19. Produktvikt 20. Kodbokstav låst rotor 21. Effektfaktor 22. Maximal omgivande temperatur 23. Läs Installationsmanualen 24. Anmält organ/endast för EN-godkända Ex-produkter Figur 1: Märkskylt Godkännanden I det här avsnittet beskrivs EN- och FM-godkännanden för explosionssäkra produkter. Kontakta din Xylem-representant om du vill veta mer. Förutom märkskylten har explosionssäkra produkter också en EN- eller FM-godkännandeskylt. EN Europeisk norm ATEX-direktiv EN 50014, EN 50018, EN II 2 G EEx d IIB T4 14 Flygt 3201 Installations-, drift- och underhållsmanual

17 Produktbeskrivning Godkännande 2. Godkännande myndighet och godkännandenummer 3. Godkännande för Klass 1 4. Godkänd drivenhet 5. Fastbromsningstid 6. Startström/märkström 7. Driftklass 8. Driftfaktor 9. Ingående spänning 10. Märkhastighet 11. Startapparat 12. Ytterligare information 13. Maximal omgivande temperatur 14. Serienummer 15. ATEX-märkning Figur 2: EN-godkännandeskylt EN-godkännande för kabelinföring: Certifikatnummer: INERIS 02ATEX 9008 U II 2 G eller IM2 EEx d IIC eller EEx di FM Bilden visar godkännandeskylten för FM (Factory Mutual) och den information som finns i dess olika fält Temperaturklass 2. Maximal omgivande temperatur Figur 3: FM-godkännandeskylt Produktbenämning Flygt 3201 Installations-, drift- och underhållsmanual 15

18 Produktbeskrivning Försäljningsbenämning Försäljningsbenämningen består av en fyrsiffrig försäljningskod och två bokstäver som indikerar hydrauldelar och installationstyp. Detta är ett exempel på en försäljningsbenämning, och en förklaring av dess delar. NP 3085 Produktkod Hydraulisk del 2. Installationstyp 3. Försäljningskod Produktkoden består av nio tecken uppdelat i två delar. Detta är ett exempel på en produktkod, och en förklaring av dess delar. NP Serienummer Försäljningsbenämning 2. Version Serienumret används för identifiering av en individuell produkt, och är uppdelad i fyra delar. Detta är ett exempel på ett serienummer, och en förklaring av dess delar. NP Produktkod 2. Produktionsår 3. Produktionscykel 4. Löpnummer Flygt 3201 Installations-, drift- och underhållsmanual

19 Installation Installation Installera pumpen Dessa krav gäller: Använd måttritningen för pumpen för att garantera korrekt installation. I S-, T- och Z-installationer måste pumpen vara försedd med kylmantel. Ordna med lämplig avspärrning runt arbetsområdet, exempelvis med ett skyddsräcke. Kontrollera explosionsrisken före svetsningsarbeten eller användning av elektriska handverktyg. Avlägsna allt skräp från inloppets rörsystem innan pumpen installeras. VARNING: Innan pumpen installeras ska du kontrollera att kabeln och kabelinföringen inte har skadats under transporten. Observera att särskilda regler gäller för installation i explosiva atmosfärer. Se till att pumpen inte kan välta eller ramla och skada personer eller utrustning. Installera inga CSA-godkända produkter på platser som är klassificerade som farliga enligt National Electric Code, ANSI/NFPA OBS!: Pumpen får inte köras torr. Tvinga aldrig ihop rörledningen med pumpen. Installera med P-installation I P-installationen installeras pumpen på en fast utmatningsanslutning, och arbetar antingen fullständigt eller delvis nedsänkt i den pumpade vätskan. Följande krav och instruktioner gäller endast när installationen görs enligt måttritningen. Figur 4: P-installation Flygt 3201 Installations-, drift- och underhållsmanual 17

20 Installation Dessa komponenter krävs: Installera med S-installation Styrskenor Styrskenornas fäste för infästning av styrutrustning till åtkomstramen eller till övre delen av pumpgropen Nivåregulatorer eller annan styrutrustning för start, stopp och larm Kabelhållare som håller kabeln och reglerar höjden på nivåregulatorerna Åtkomstram (med luckor) till vilken övre styrskenfästet och kabelhållaren kan fästas Tryckanslutning för anslutning av pumpen till utloppsledningen Tryckanslutningen har en fläns som passar pumphusets fläns och ett fäste för infästning av styrutrustningen. Fästen för tryckanslutningen Ankarbultar 1. Dra en kabel mellan pumpgropen och statorn samt övervakningsutrustningen. Se till att kabeln inte är skarpt böjd eller klämd någonstans. 2. Installera åtkomstramen: a) Placera åtkomstramen i läge och justera den horisontellt. b) Mura fast ramen. 3. Mura fast ankarbultarna. Var noga vid inriktning och placering av tryckanslutningen i förhållande till åtkomstramen. 4. Placera tryckanslutningen i position och dra åt muttrarna. 5. Installera styrskenorna: a) Fäst styrskenorna i fästet. b) Kontrollera att styrskenorna är vertikalt placerade. Använd ett vattenpass eller en lodlina. 6. Anslut utloppsröret till tryckanslutningen. 7. Gör i ordning för nivåregulatorn: a) Fäst kabelhållaren vid åtkomstramen med bultar. b) Trä nivåregulatorns kabel genom hålen i kabelhållaren och justera höjden på nivåregulatorerna. c) Skydda bultar och muttrar med rostskyddsmedel. 8. Sänk ner pumpen längs styrskenorna. 9. Säkra motorkabeln: a) Fäst den permanenta lyftanordningen till pumpen och till åtkomstramen. Du kan till exempel använda en rostfri lyftkedja med byglar. b) Fäst kabeln vid kabelhållaren. Se till att kabeln inte kan sugas in i pumpens inlopp och att den inte är skarpt böjd eller klämd. Fästband krävs för djupa installationer. c) Anslut motorkabel, startapparat och övervakningsutrustning enligt separata anvisningar för dessa. Se till att pumphjulet roterar åt rätt håll. Mer information finns i Kontrollera pumphjulets rotation (sidan 29). Avlägsna allt skräp från pumpgropen innan pumpen startas. I S-installationen är pumpen transportabel och avsedd att arbeta antingen fullständigt eller delvis nedsänkt i den pumpade vätskan. Pumpen är utrustad med en anslutning för slang eller rör, och står på ett stativ. 18 Flygt 3201 Installations-, drift- och underhållsmanual

21 Installation Följande krav och instruktioner gäller endast när installationen görs enligt måttritningen. Mer detaljerad information om de olika installationstyperna finns i reservdelslistan. Figur 5: S-installation Installera med T/Z-installation 1. Dra kabeln så att den inte är skarpt böjd eller klämd någonstans och inte kan dras in i pumpens inlopp. 2. Anslut utloppsledningen. 3. Sänk ner pumpen i pumpgropen. 4. Placera pumpen på fundamentet och se till att den inte kan välta eller sjunka. Alternativt kan pumpen hänga i en lyftkedja precis ovanför pumpgropens botten. Se till att pumpen inte kan rotera vid start eller drift. 5. Anslut motorkabel, startapparat och övervakningsutrustning enligt separata anvisningar för dessa. Se till att pumphjulet roterar åt rätt håll. Mer information finns i Kontrollera pumphjulets rotation (sidan 29). Vid en T-installation monteras pumpen vertikalt i ett torrt schakt intill pumpgropen. Följande krav och instruktioner gäller endast när installationen görs enligt måttritningen. Vid Z-installation monteras pumpen horisontellt på en hållare i ett torrt schakt intill pumpgropen, och en tratt fästs vid inloppsröret. Dessa krav och instruktioner gäller för Z-installationer som följer måttritningen. Flygt 3201 Installations-, drift- och underhållsmanual 19

22 Installation Figur 7: Z-installation Figur 6: T-installation Dessa komponenter krävs: Hållare och ankarbultar för förankring av pumpen vid ett fundament Inloppsvinkel för anslutning av sugledning och utloppsledning. Avstängningsventiler som gör det möjligt att demontera pumpen för service Avluftning på utloppssidan mellan pumpen och backventilen Nivåregulatorer eller annan styrutrustning för start, stopp och larm OBS!: Frysrisken är extra stor vid T- eller Z-installationer. 1. Fäst pumpen: a) Fäst hållaren vid betongfundamentet med ankarbultar. b) Fäst pumpen på stativet och till suganslutningen med bultar. 2. Se till att pumpen står vertikalt vid T-installation respektive horisontellt vid Z- installation. 3. Anslut sugledningen och utloppsledningen. 4. Anslut motorkabel, startapparat och övervakningsutrustning enligt separata anvisningar för dessa. Se till att pumphjulet roterar åt rätt håll. Mer information finns i Kontrollera pumphjulets rotation (sidan 29). 5. Se till att pumpens vikt inte tynger på rörledningarna. 20 Flygt 3201 Installations-, drift- och underhållsmanual

23 Installation Utför elektriska anslutningar Allmänna säkerhetsåtgärder ELEKTRISK RISK: En behörig elektriker måste övervaka allt elektriskt arbete. Följ alla lokala regler och förordningar. Se till att pumpen och manöverpanelen är frånskilda från strömförsörjningen och inte oavsiktligt kan anslutas, innan underhåll utförs på pumpen. Det här gäller även styrkretsen. Om pumpen är utrustad med automatisk nivåstyrning finns risk för plötslig omstart. Läckage in i de elektriska delarna kan skada utrustningen eller utlösa en säkring. Håll motorkabelns ände ovanför vätskenivån. Säkerställ att alla ledare som inte används är isolerade. Det finns risk för elektriska stötar eller explosion om de elektriska anslutningarna är felaktigt utförda eller om det finns ett fel eller en skada på produkten. Krav Kablar Dessa generella krav gäller för elektriska installationer: Om pumpen ska anslutas till det allmänna elnätet måste elbolaget meddelas innan den installeras. Om pumpen är ansluten till det allmänna elnätet kan den få glödlampor att blinka när den startas. Elnätets spänning och frekvens ska stämma med specifikationerna på märkskylten. Om pumpen kan anslutas till olika spänningar, specificeras ansluten spänning med en gul etikett intill kabelinföringen. Säkringar, kortslutnings- och kretsbrytare ska ha korrekta märkdata, och pumpens överlastskydd (motorskyddsbrytare) ska anslutas och ställas in på angivna värden enligt märkskylten. Startströmmen vid direktstart kan vara upp till sex gånger starkare än märkströmmen. Säkringar och kablar måste uppfylla lokala lagar och föreskrifter. Om pumpen ska användas i periodisk drift måste den förses med övervakningsutrustning i enlighet med detta. Motorn kan konverteras mellan olika spänningar enligt vad som anges på märkskylten. Konverteringen görs på kopplingsplinten. Detta är kraven du ska följa vid installation av kablarna: Kablarna ska vara i gott skick, sakna skarpa böjar och inte vara klämda. Höljet får inte vara skadat och får inte ha fördjupningar eller vara präglat (med märkning etc.) vid kabelinföringen. Kabelinföringens tätningshylsa och brickor ska överensstämma med kabelns ytterdiameter. Minimal böjningsradie får inte vara under godkänt värde. Om du återanvänder en kabel måste du skala loss en liten bit vid monteringen, så att tätningshylsan inte omsluter kabeln på samma ställe som tidigare. Om kabelns ytterhölje är skadat måste den bytas ut (kontakta en Xylem-serviceverkstad). Tänk på att spänningen sjunker i långa kablar. Enhetens märkspänning är den som kan mätas vid kopplingsplinten i pumpens övre del. Den skärmade kabeln ska användas i enlighet med EU:s CE-krav om en VFD-enhet (Variable Frequency Drive) används. Kontakta din Xylem-representant (VFD-leverantör) om du vill veta mer. Flygt 3201 Installations-, drift- och underhållsmanual 21

24 Installation Jordning ELEKTRISK RISK: All elektrisk utrustning måste jordas. Detta gäller pumputrustningen, motorn och eventuell övervakningsutrustning. Testa jordledaren för att verifiera att den ärr korrekt ansluten. Om motorkabeln rycks loss av misstag ska jordledningen vara den sista ledningen som lossas från terminalen. Se till att jordledningen är längre än fasledarna. Detta gäller båda ändarna av motorkabeln. Risk för elchock eller brännskador. Du måste ansluta en jordfelsbrytare till de jordade uttagen om det är sannolikt att personer kommer i fysisk kontakt med pumpen eller de pumpade vätskorna. Ansluta motorkabeln till pumpen AKTSAMHET: Läckage in i de elektriska delarna kan skada utrustningen eller utlösa en säkring. Håll motorkabelns ände ovanför vätskenivån Ingångskåpa 2. O-ring Mer information om kabelinföringen finns i reservdelslistan. 1. Avlägsna ingångsluckan och O-ringen från statorhuset. Då kommer du åt kopplingsplinten. 2. Kontrollera märkskylten för att se vilka anslutningar som krävs för strömförsörjningen. Y D Y-seriell Y-parallell Y/D 3. Ordna anslutningarna på kopplingsplinten i enlighet med erforderlig strömförsörjning. Länkar (bygelremsor) används inte med Y/D-start. 4. Anslut motorledarna (U1, V1, W1 och jord) till kopplingsplinten. Jordledaren ska vara 50 mm längre än fasledarna i enhetens kopplingshus Se till att pumpen är korrekt jordad. 22 Flygt 3201 Installations-, drift- och underhållsmanual

25 6. Se till att eventuella inbyggda termokontakter i pumpen är korrekt anslutna till kopplingsplinten. 7. Montera ingångsluckan och O-ringen på statorhuset. 8. Fäst skruvarna på införingsflänsen så att kabelinföringsanordningen går i botten. Ansluta motorkabeln till startapparaten och övervakningsutrustningen VARNING: Installera inte startutrustningen i en explosiv zon eller i sumpen. Installation OBS!: Antingen termokontakter eller termistorer är inbyggda i pumpen. Termokontakter får aldrig utsättas för spänningar över 250 V och med största brytström på 4 A. Det är rekommenderat att de ansluts till 24 V över separata säkringar för att skydda annan automatisk utrustning. 1. Om termokontakter ingår i pumpinstallationen ansluter du manöverledarna T1 och T2 till övervakningsutrustningen MiniCAS II. Anslut inte T1- och T2-ledarna till termokontakterna om den pumpade vätskan är varmare än 40 C (104 F). OBS!: Ex-godkända produkter ska alltid ha termokontakter anslutna oberoende av den omgivande temperaturen. 2. Om pumpinstallationen omfattar termistorer och om skärmad kabel eller hjälpkabel används, ansluter du T1(1) och T2(2) till termistorreläet eller MAS 711, samt T3(3) och T4(4) till MiniCAS II eller MAS Anslut strömledningarna (L1, L2, L3 och jordning) till startutrustningen. Information om ledningarnas färgkodning finns i Kabeldiagram (sidan 24). 4. Kontrollera följande funktioner hos övervakningsutrustningen: a) Kontrollera att signalerna och utlösningsfunktionen fungerar korrekt. b) Kontrollera att reläer, lampor, säkringar och anslutningar är intakta. Byt ut eventuella defekta delar. Flygt 3201 Installations-, drift- och underhållsmanual 23

26 Installation Kabeldiagram Kontakter L1 L2 L3 GC T16 T15 T2 T1 U1 W2 V1 U2 W1 V Manöverledningar 2. Startutrustning 3. Strömledningar 4. Motorkabel 5. Kopplingsplinter på pump 6. Statorledningar 7. Manöverkabel Färger och markeringar på strömledningar Ström SUBCAB 7GX SUBCAB 4GX SUBCAB AWG L1 Svart 1 Brun Röd L2 Svart 2 Svart Svart L3 Svart 3 Grå Vit Gul/grön Gul/grön Gul/grön Jordningskontroll (GC) - - Gul Färger och markeringar på manöverledningar Manöver SUBCAB 7GX och SUBCAB 4GX SUBCAB AWG T1 Vit T1 Orange T2 Vit T2 Blå Färger på statorledningar Statorkontakt U1 U2 U5 V1 V2 Ledarens färg Röd Grön Röd Brun Blå 24 Flygt 3201 Installations-, drift- och underhållsmanual

27 Installation Statorkontakt V5 W1 W2 W5 Ledarens färg Brun Gul Svart Gul SUBCAB 7GX, sex statorledningar, D-anslutning Denna tabell visar anslutningsscheman för SUBCAB 7GX (3-fasiga strömkablar) med D- anslutning. D-anslutning L1 L2 L3 T1 T T1 T2 SUBCAB SUBCAB T1 T2 T1 T W2 U2 V2 T1 U1 V1 W1 T2 W2 U1 V1 U2 W1 V2 SUBCAB 7GX, sex statorledningar, Y/D-anslutning Denna tabell visar anslutningsscheman för SUBCAB 7GX (3-fasiga strömkablar) med Y/Danslutning. Flygt 3201 Installations-, drift- och underhållsmanual 25

28 Installation Y/D-anslutning 3~ L1 L2 L3 L1 L2 L3 T1 T T1 T2 SUBCAB T1 T2 U1 V1 W1 W2 U2 V2 W1 V2 V1 U2 U1 W2 SUBCAB 4GX/SUBCAB AWG, sex statorledningar, Y- och D-anslutningar Denna tabell visar anslutningsscheman för SUBCAB 4GX/SUBCAB AWG (3-fasiga strömkablar) med Y- och D-anslutningar. Y-anslutning D-anslutning GC L1 L2 L3 T1 T2 GC L1 L2 L3 T1 T2 T1 T1 T2 T2 SUBCAB SUBCAB SUBCAB SUBCAB T1 T2 T1 T2 T1 T2 T1 T2 GC GC L1 L3 L2 L1 L3 L2 W2 U2 V2 T1 W2 U2 V2 T1 U1 V1 W1 T2 U1 V1 W1 T2 W2 U1 V1 U2 W1 V2 W2 U1 V1 U2 W1 V2 SUBCAB 4GX, sex statorledningar, Y/D-anslutning Denna tabell visar anslutningsscheman för SUBCAB 4GX (3-fasiga strömkablar) med Y/Danslutning. 26 Flygt 3201 Installations-, drift- och underhållsmanual

29 Installation Y/D-anslutning L1 L2 L3 L1 L2 L3 T1 T T1 SUBCAB SUBCAB T2 SUBCAB T1 T2 T1 T W1 V1 U1 T1 V2 U2 W2 T2 W1 U1 V1 V2 U2 W2 SUBCAB 4GX/SUBCAB AWG, 9 statorledningar, 230 V Denna tabell visar anslutningsscheman för SUBCAB 4GX/SUBCAB AWG (3-fasig strömkabel) med Y-parallellanslutning (endast 60 Hz). Y-parallellanslutning 3~ GC L1 L2 L3 T1 T2 T1 T2 SUBCAB SUBCAB GC T2 T1 L1 L3 L2 GC W2 U2 V2 T1 U1 V1 W1 T2 W2 U5 V1 U2 W1 U1 V5 V2 W5 SUBCAB 4GX/SUBCAB AWG, 9 statorledningar, 460 V Denna tabell visar anslutningsschemat för SUBCAB 4GX/SUBCAB AWG (3-fasig strömkabel) med Y-serieanslutning (endast 60 Hz). Flygt 3201 Installations-, drift- och underhållsmanual 27

30 Installation Y-serieanslutning 3~ GC L1 L2 L3 T1 T2 T1 T2 SUBCAB SUBCAB GC T1 T2 L1 L3 L2 GC W2 U2 V2 T1 U1 V1 W1 T2 U2 U1 U5 V2 V5 V1 W2 W1 W5 Givaranslutning FLS och termokontakt Värde 0 ma Överhettning 7,8 ma OK 36 ma Läckage Värdena har en tolerans på plus/minus 10 % CLS och termokontakt (endast standardversion) Värde 0 ma Överhettning 5,5 ma OK 29 ma Läckage (5 sekunders fördröjning) Värdena har en tolerans på plus/minus 10 % 28 Flygt 3201 Installations-, drift- och underhållsmanual

31 Installation CLS, FLS och termokontakt (endast standardversion) Värde 0 ma Överhettning 13,3 ma OK ma Läckage (0/5 sekunders fördröjning) Värdena har en tolerans på plus/minus 10 % Två FLS och termokontakt (endast standardversion) Termokontakt Kontrollera pumphjulets rotation VARNING: Startimpulsen kan vara kraftfull. 1. Starta motorn. 2. Stoppa motorn. 3. Kontrollera att pumphjulet roterar som på bilden. Flygt 3201 Installations-, drift- och underhållsmanual 29

32 Installation Pumphjulet ska rotera medurs när man ser pumpen uppifrån. 4. Gör något av följande om pumphjulet fortfarande roterar åt fel håll: Kontakta närmaste Xylem-verkstad om motorn har en enfasanslutning. Om motorn har en trefasanslutning skiftar du två andra fasledare och gör om testet en gång till. 30 Flygt 3201 Installations-, drift- och underhållsmanual

33 Drift Drift Avstånd till våtutrymmen ELEKTRISK RISK: Risk för elchock vid pumpning nära en sjö, stränder, dammar, fontäner eller liknande. Det måste finnas ett säkerhetsavstånd på minst 20 m mellan personen och produkten om personen är i kontakt med den pumpade eller omrörda vätskan. Starta pumpen VARNING: Om du skall utföra arbete på pumpen måste du säkerställa att den är isolerad från strömförsörjningen och inte kan spänningsförsörjas. Se till att pumpen inte kan välta eller ramla och skada personer eller utrustning. I vissa installationer kan pumpen och den omgivande vätskan vara varm. Beakta risken för brännskador. Säkerställ att ingen människa befinner sig nära pumpen när den startas. Pumpen kommer att rycka i motsatt riktning mot pumphjulsrotationen. OBS!: Se till att pumphjulet roterar åt rätt håll. För mer information, se Kontrollera pumphjulets rotation. 1. Kontrollera oljenivån i oljehuset. 2. Ta bort säkringarna eller öppna kretsbrytaren, och kontrollera att pumphjulet kan rotera fritt. 3. Genomför isolationstest fas till jord För att vara godkänt måste värdet överstiga 5 MOhm. 4. Kontrollera att övervakningsutrustningen fungerar. 5. Starta pumpen. Flygt 3201 Installations-, drift- och underhållsmanual 31

34 Underhåll Underhåll Underhåll Tänk alltid på att utföra följande vid underhåll och före hopsättning: Rengör alla delar noggrant, speciellt O-ringsspåren. Byt ut alla O-ringar, packningar och tätningsbrickor. Smörj alla fjädrar, skruvar och O-ringar med fett. Se alltid till att rikta in befintliga registermärken mot varandra vid hopsättning. Vridmomentvärden Skruv och muttrar Rostfritt stål, A2 och A4 Hållfasthe tsklass M4 M5 M6 M8 M10 M12 M16 M20 M24 M30 Vridmom ent, Nm (ft.lb.) ,7 (2) 5,4 (4) 9,3 (6,9) 22 (16) 44 (32) 76 (56) 187 (138) 364 (268) 629 (464) 1240 (915) Kolstål och legeringsstål Vridmom ent, Nm (ft.lb.) 8.8 2,9 (2,1) 5,7 (4,2) 9,8 (7,2) 24 (18) 47 (35) 81 (60) 194 (143) 385 (285) 665 (490) (966) 10,9 4,0 (2,9) 8,1 (6) 14 (10,3) 33 (24,3) 65 (48) 114 (84) 277 (204) 541 (399) 935 (689) 1840 (1357) 12,9 4,9 (3,6) 9,7 (7,2) 17 (12,5) 40 (30) 79 (58) 136 (100) 333 (245) 649 (480) (825) 2210 (1630) Skruvar med försänkta huvuden Rostfritt stål, A2 och A4 Hållfasthet sklass M4 M5 M6 M8 M10 M12 M16 M20 M24 1 Hållfasthetsklass 70 innebär vridmoment åtdraget som klass Flygt 3201 Installations-, drift- och underhållsmanual

35 Underhåll Vridmome nt, Nm (ft.lb.) ,2 (0,9) 2,7 (2) 5,4 (4) 9,3 (6,9) 22 (16) 44 (32) 76 (56) 120 (88) 187 (138) Kolstål och legeringsstål Vridmome nt, Nm (ft.lb.) 8.8 2,3 (1,7) 4,6 (3,4) 7,8 (5,8) 19 (14) 38 (28) 65 (48) 158 (116) 308 (228) 532 (392) 10,9 3,2 (2,4) 6,5 (4,8) 11 (8) 26 (19) 52 (38) 91 (67) 222 (164) 433 (320) 748 (552) 12,9 3,9 (2,9) 7,8 (5,8) 14 (10,3) 32 (23,6) 63 (46) 109 (80) 266 (196) 519 (383) 896 (661) Byta olja Följande saker behövs för denna procedur: Nya oljepluggar Nya O-ringar Oljedräneringspump eller motsvarande Olja Oljetyp Viskositet Mängd Medicinsk vit olja av paraffintyp som uppfyller FDA (a) 1. Skruva ur oljepluggen. Pluggen är märkt Oil out. ISO VG32 7,5 liter (7,92 US quart) VARNING: Oljehuset kan vara under tryck. Håll en trasa över oljepluggen för att förhindra olja från att spruta ut. 1. Inspektionsplugg 2. Oljeplugg 2. Töm pumpen. Använd oljedräneringspumpen. Kontrollera att plaströret går hela vägen ner till botten av oljehuset. 3. Fyll huset med ny olja. Flygt 3201 Installations-, drift- och underhållsmanual 33

36 Underhåll Mängd: cirka 7,5 liter (7,92 US quart) 4. Sätt i och dra åt nya oljepluggar med nya O-ringar. Åtdragningsmoment: inspektionsplugg 20 Nm, oljeplugg Nm Byt ut slitringarna Innan någon slitagering byts, ska den åtgärd som är tillämplig för din pumpmodell genomföras. Koppla loss och ta bort drivenhetens gavel från pumphuset. När frigången mellan pumphjulets slitagering (roterande) och pumphusets slitagering (stationär) överskrider 2mm (0,08in), måste en av följande slitageringar bytas. slitageringen i pumphuset pumphjulets slitagering Byt slitagering i pumphuset, diffusorringen eller sugkåpan Figur 8: Slitagering i pumphuset 1. Knacka av slitageringen med en hammare och mejsel. Vid behov, såga spår i slitageringen med en bågfil. 2. Kontrollera att ytan som är avsedd för slitageringen är ren innan en ny slitagering monteras. 3. Driv in en ny slitagering. Använd en gummiklubba eller ett träblock för att förhindra deformation. Arbetet underlättas om pumphuset, diffusorringen eller sugkåpan först värms och/eller slitageringen kyls. 34 Flygt 3201 Installations-, drift- och underhållsmanual

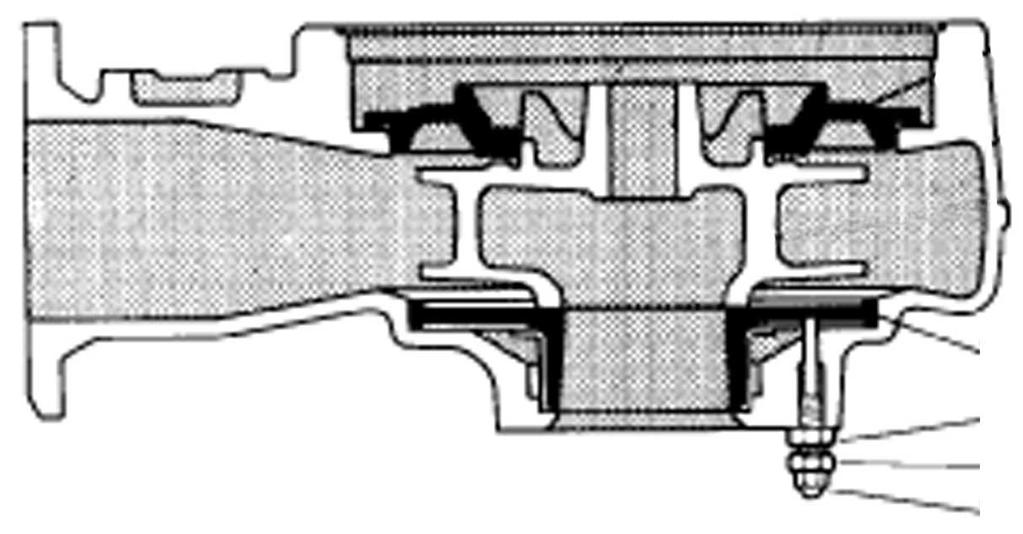

37 Byt pumphjulets slitring 4. Kontrollera följande innan pumphuset eller diffusorringen sätts ihop med drivenhetens gavel. Kontrollera O-ringen och sätt den på plats. Kontrollera orienteringen av pumphuset eller diffusorringen. 5. Montera drivenheten på pumphuset. Åtdragningsmoment, se Vridmomentvärden (sidan 32). Underhåll Figur 9: Pumphjulets slitagering 1. Lägg drivenheten på sidan. 2. Knacka av slitageringen från pumphjulet. Vid behov, såga spår i slitageringen med en bågfil. 3. Värm pumphjulets nya slitagering och pressa på den på pumphjulet. 4. Kontrollera följande innan pumphuset eller diffusorringen sätts ihop med drivenhetens gavel. Kontrollera O-ringen och sätt den på plats. Kontrollera orienteringen av pumphuset eller diffusorringen. 5. Montera drivenheten på pumphuset. Åtdragningsmoment, se Vridmomentvärden (sidan 32). Byt ut pumphjulet VARNING: Slitna pumphjul och pumphus kan ha mycket skarpa kanter. Använd skyddshandskar Slitskydd 2. Låsmuttrar Flygt 3201 Installations-, drift- och underhållsmanual 35

38 Underhåll 3. Hylsskruvar 4. Kupolmuttrar Figur 10: HS 3201 Ta bort pumphjulet och slitageskydden För HS-version, ta bort också slitageskydden. 1. Koppla loss och ta bort drivenhetens gavel från pumphuset. 2. Lägg drivenheten på sidan. 3. Ta bort pumphjulsskruven eller -muttern. 4. Beroende på pumpmodell, gör följande. Om pumpmodellen är en... Då... HS-version 1. Ta bort brickan. 2. Ta bort pumphjulet med en pumphjulsavdragare för HS-versioner. 3. Ta bort övre slitageskyddet. 4. Skruva av de fyra kupolmuttrarna och dra ut nedre slitageskyddet från pumphuset. Annan version Ta bort pumphjulet, pumphjulsnavet eller propellern med hjälp av ett pumphjulsnav. Montera pumphjulet och slitageskydden För HS-version, montera också slitageskydden. 1. Förbered axeln. a) Kontrollera att axeländen är ren och fri från grader. Polera bort eventuella ojämnheter med en fin smärgelduk. b) Kontrollera att kilen sitter på plats i kilspåret på axeln. c) Smörj änden på axeln. 2. Montera pumphjulet, pumphjulsnavet eller propellern a) Om pumpen är en HS-version, montera övre slitageskyddet. b) Om det är en annan version av pump, rengör och olja in alla tätningsytor och O- ringar. c) Smörj pumphjulsnavet. d) Om pumpen är en LT-version, placera hylsan på pumphjulsskruven. e) Om det är en annan version av pump, placera brickan med packningen. Använd O- ringen på pumphjuls- eller propellerskruven. Gäller ej för HS- eller LT-version. f) Pressa på pumphjulet, pumphjulsnavet eller propellern på axeln med pumphjulseller propellerskruven. 36 Flygt 3201 Installations-, drift- och underhållsmanual

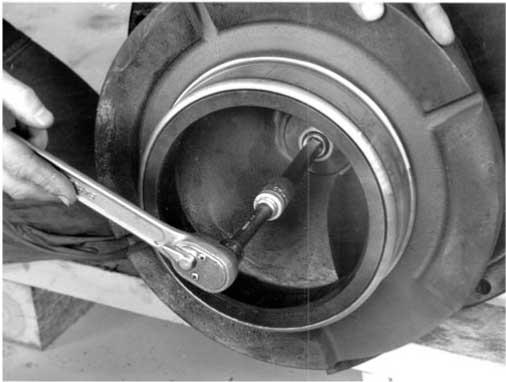

39 Värm pumphjulet, pumphjulsnavet eller propellern till cirka 100 C (212 F) för att underlätta montering. 3. Dra åt pumphjulets eller propellerns skruv. Åtdragningsmoment, se Vridmomentvärden (sidan 32). Underhåll 4. Kontrollera att pumphjulet sitter ordentligt fast och kan roteras lätt för hand. 5. Kontrollera följande innan pumphuset och drivenhetens gavel sätts ihop: a) Kontrollera O-ringen och sätt den på plats. b) Kontrollera orienteringen av pumphuset. 6. Montera pumpen. Åtdragningsmoment, se Vridmomentvärden (sidan 32). Mer omfattande reparationer kräver specialverktyg och ska utföras av en behörig Xylemservicetekniker. Justera det nedre slitageskyddet På HS-versionen kan slitageskyddet behöva justeras. Frigången mellan pumphjulet och slitageskyddet ska vara minimalt. Frigången justeras med hylsskruvarna. 1. Kontrollera att pumphjulet lätt kan vridas för hand. 2. Dra åt hylsskruvarna jämnt tills slitageskyddet är jäms med pumphjulet. 3. Lossa hylsans skruvar ett kvarts varv. 4. Dra åt låsmuttrarna jämnt runtom. 5. Montera och dra å kupolmuttrarna. 6. Kontrollera att pumphjulet lätt kan vridas för hand. För att pumpen ska arbeta med maximal kapacitet, måste pumphjulet justeras regelbundet. Mer omfattande reparationer kräver specialverktyg och ska utföras av en behörig Xylem-servicetekniker. Service på pumpen Regelbunden inspektion och service av pumpen säkerställer mer tillförlitlig drift. Typ av service Mellanservice Större service på en auktoriserad serviceverkstad Inspektionsintervall Varje 2 år /8000 timmar (För standardtillämpning i avlopp med användning av FLS där den pumpade vätskan håller en temperatur på högst 40º C.) Varje timmar (Kan variera betydligt beroende på driftförhållanden.) Flygt 3201 Installations-, drift- och underhållsmanual 37

40 Underhåll Mellanservice Service på Åtgärd Kabel 1. Om den yttre manteln är skadad, ska kabeln bytas. 2. Kontrollera att kablarna inte har några skarpa böjar och inte är klämda. Anslutning till spänning Elskåp Kontrollera att anslutningarna är ordentligt åtdragna. Kontrollera att de är rena och torra. Pumphjul 1. Kontrollera pumphjulsspelet. 2. Justera pumphjulet om det behövs. Statorhus Tappa av all eventuell vätska. Isolering: 1. Kontrollera att resistansen mellan jord och fasledningen är mer än 5 MOhm. 2. Gör en resistanskontroll fas till fas. Kopplingshus Nivåregulatorer Lyftanordning Kontrollera att den är ren och torr. Kontrollera kondition och funktion. Kontrollera att de lokala säkerhetsbestämmelserna följs. Lyfthandtag 1. Kontrollera skruvarna. 2. Kontrollera tillståndet på lyfthandtaget. 3. Byt ut vid behov. O-ringar 1. Byt ut oljepluggens O-ringar. 2. Byt ut O-ringarna vid ingång och förbindningskåpa. 3. Smörj de nya O-ringarna. Överlastskydd och andra skydd Personliga säkerhetsanordningar Rotationsriktning Oljehus Kopplingsplint Termokontakter Termistor Spänning och strömstyrka Kontrollera korrekta inställningar. Kontrollera skyddsräcken, luckor och andra skydd. Kontrollera pumphjulets rotation. Fyll på ny olja vid behov. Kontrollera att anslutningarna är ordentligt åtdragna. Kontrollera resistansen i läckagesensorn. Normalt sluten krets, intervall 0 1 ohm Kontrollera att resistansen är mellan ohm och att uppmätt spänning ligger på högst 2 V DC. Kontrollera driftvärden. Större service Vidtag följande åtgärd för en större service, förutom de uppgifter som tas upp under Mellanliggande service. 38 Flygt 3201 Installations-, drift- och underhållsmanual
