1 Revision Installations-, drift- och underhållshandbok /.590 Mega

2

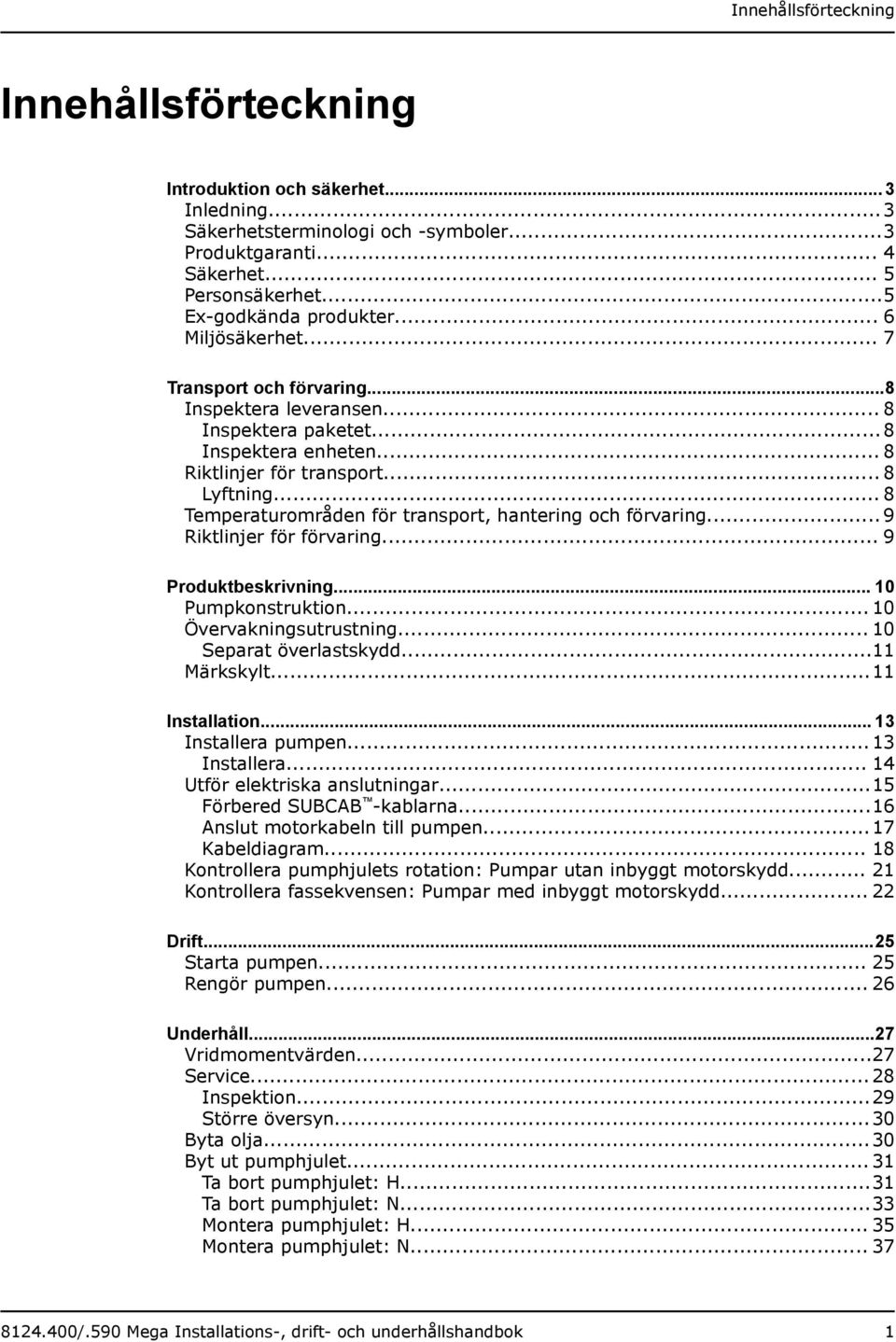

3 Innehållsförteckning Innehållsförteckning Introduktion och säkerhet... 3 Inledning...3 Säkerhetsterminologi och -symboler...3 Produktgaranti... 4 Säkerhet... 5 Personsäkerhet...5 Ex-godkända produkter... 6 Miljösäkerhet... 7 Transport och förvaring...8 Inspektera leveransen... 8 Inspektera paketet... 8 Inspektera enheten... 8 Riktlinjer för transport... 8 Lyftning... 8 Temperaturområden för transport, hantering och förvaring... 9 Riktlinjer för förvaring... 9 Produktbeskrivning Pumpkonstruktion Övervakningsutrustning Separat överlastskydd...11 Märkskylt...11 Installation Installera pumpen Installera Utför elektriska anslutningar...15 Förbered SUBCAB -kablarna...16 Anslut motorkabeln till pumpen...17 Kabeldiagram Kontrollera pumphjulets rotation: Pumpar utan inbyggt motorskydd Kontrollera fassekvensen: Pumpar med inbyggt motorskydd Drift...25 Starta pumpen Rengör pumpen Underhåll...27 Vridmomentvärden...27 Service Inspektion...29 Större översyn...30 Byta olja...30 Byt ut pumphjulet Ta bort pumphjulet: H...31 Ta bort pumphjulet: N...33 Montera pumphjulet: H Montera pumphjulet: N /.590 Mega Installations-, drift- och underhållshandbok 1

4 Innehållsförteckning Felsökning Pumpen startar inte...40 Pumpen stoppar inte när en nivågivare används...41 Pumpen startar-stoppar-startar i snabb följd...42 Pumpen går men motorskyddet löser ut Pumpen levererar för lite eller inget vatten Teknisk referens...45 Begränsningar för användning Specifika motordata Mått och vikter Prestandakurvor /.590 Mega Installations-, drift- och underhållshandbok

5 Introduktion och säkerhet Introduktion och säkerhet Inledning Manualens syfte Syftet med denna manual är att tillhandahålla den information som krävs för: Installation Drift Underhåll AKTSAMHET: Läs denna manual noga innan du installerar och börjar använda produkten. Felaktig användning av produkten kan orsaka personskador och egendomsskador samt upphäva garantin. OBS!: Spara denna manual och håll den enkelt tillgänglig där enheten är placerad. Säkerhetsterminologi och -symboler Om säkerhetsmeddelanden Faronivåer Det är mycket viktigt att du läser, förstår och följer säkerhetsanvisningarna och säkerhetsföreskrifterna noggrant innan du använder produkten. Informationen syftar till att förebygga dessa faror: olyckor och hälsoproblem för personalen skador på produkten fel på produkten Faronivå FARA: Indikation En farlig situation som, om den inte undviks, kan leda till dödsfall eller allvarliga personskador VARNING: En farlig situation som, om den inte undviks, kan leda till dödsfall eller allvarliga personskador AKTSAMHET: En farlig situation som, om den inte undviks, kan leda till lindriga eller måttliga personskador OBS!: En möjlig situation som kan leda till oönskade tillstånd Användning utan risk för personskador /.590 Mega Installations-, drift- och underhållshandbok 3

6 Introduktion och säkerhet Farokategorier Farokategorierna kan antingen falla under faronivåer eller låta specifika symboler ersätta de ordinarie faronivåsymbolerna. Elektriska faror indikeras med följande specifika symbol: ELEKTRISK RISK: Produktgaranti Detta är exempel på andra kategorier som kan inträffa. De faller under ordinarie faronivåer och kan använda kompletterande symboler: Krossrisk. Skärrisk Risk för ljusbåge Täckning Begränsningar Garantianspråk Reservdelar Grindex åtager sig att åtgärda följande fel i produkter sålda av Grindex under följande villkor: Felen beror på defekter i utformning, material eller tillverkning. Felen rapporteras till en Grindex-representant inom garantiperioden. Produkten har använts endast under de förhållanden som beskrivs i denna manual. Produktens övervakningsutrustning är korrekt ansluten och har använts. Allt service- och reparationsarbete utförs av personal som är auktoriserad av Grindex. Äkta Grindex-delar används. Garantin täcker inte fel som orsakas av följande: Otillräckligt underhåll Felaktig montering Ändringar i produkten eller and installationen som har utförts utan att Grindex har rådfrågats Felaktigt utfört reparationsarbete Normalt slitage Grindex tar inget ansvar för: Personskador Materialskador Ekonomiska förluster Grindex produkter håller hög kvalitet och förväntas fungera tillförlitligt under lång tid. Kontakta din Grindex-representant om ett garantianspråk trots det skulle bli aktuellt. Grindex garanterar att reservdelar finns tillgängliga i 10 år efter att tillverkningen av denna produkt har upphört /.590 Mega Installations-, drift- och underhållshandbok

7 Introduktion och säkerhet Säkerhet VARNING: Användaren måste känna till säkerhetsföreskrifterna för att undvika personskada. En tryckfylld anordning kan explodera, spricka eller skjuta ut sitt innehåll om trycket är för stort. Vidta alla nödvändiga åtgärder för att undvika för högt tryck. Handhavande, montering eller underhåll av enheten på ett sätt som inte beskrivs i den här manualen kan leda till dödsfall, allvarlig personskada eller skador på utrustningen. Det innefattar modifiering av utrustningen eller användning av andra delar än de som Grindex tillhandahåller. Om det finns frågor angående avsedd användning av utrustningen ska du kontakta en Grindex-representant innan du går vidare. Denna manual anger klart de godkända metoderna för att ta isär enheter. Dessa metoder måste följas. Instängd vätska kan snabbt expandera och resultera i en kraftig explosion och skada. Använd aldrig värme på pumphjul, propellrar eller dess låsanordningar för att underlätta borttagningen. Ändra inte pumpens användningsområde utan godkännande av en auktoriserad Grindex-representant. AKTSAMHET: Du måste följa de instruktioner som finns i denna manual. Underlåtenhet att göra det kan leda till personskador, utrustningsskador eller förseningar. Personsäkerhet Allmänna säkerhetsregler Säkerhetsutrustning Dessa säkerhetsregler gäller: Håll alltid arbetsområdet rent. Var uppmärksam på de risker som gas och ångor utgör i arbetsområdet. Undvik alla elektriska faror. Var uppmärksam på riskerna för elstötar och ljusbågar. Beakta alltid risken för drunkning, elektriska olyckor och brännskador. Använd säkerhetsutrustning i enlighet med företagets bestämmelser. Använd denna säkerhetsutrustning inom arbetsområdet: Hjälm Skyddsglasögon, helst med sidoskydd Skyddsskor Skyddshandskar Gasmask Hörselskydd Första hjälpen-låda Säkerhetsanordningar OBS!: Använd aldrig en enhet om inga säkerhetsanordningar är installerade. Se även specifik information om säkerhetsanordningar på annan plats i manualen /.590 Mega Installations-, drift- och underhållshandbok 5

8 Introduktion och säkerhet Elektriska anslutningar Elektriska anslutningar måste göras av en behörig elektriker i enlighet med alla internationella, nationella och lokala föreskrifter. Mer information om gällande krav finns i avsnitten om elektriska anslutningar. Farliga vätskor Produkten är konstruerad för användning i vätskor som kan vara farliga för din hälsa. Iaktta följande regler när du arbetar med produkten: Se till att all personal som arbetar med biologiskt farliga vätskor är vaccinerad mot sjukdomar som de kan utsättas för. Iaktta noggrann personhygien. Tvätta hud och ögon Följ procedurerna nedan för kemikalier och farliga vätskor som har kommit i kontakt med ögon eller hud: Förhållande Kemikalie eller farlig vätska i ögonen Kemikalie eller farlig vätska på huden Ex-godkända produkter Krav på personal Åtgärd 1. Tvinga isär ögonlocken med fingrarna. 2. Skölj ögonen med ögonsköljningsvätska eller rinnande vatten under minst 15 minuter. 3. Ring ambulans. 1. Avlägsna förorenade klädesplagg. 2. Tvätta huden med tvål och vatten i minst 1 minut. 3. Uppsök läkare vid behov. Följ dessa speciella instruktioner för handhavande om du har en Ex-godkänd enhet. Följande krav gäller för personal gällande Ex-godkända produkter i potentiellt explosiva atmosfärer: Alla åtgärder på produkten ska utföras av behöriga elektriker och Grindexauktoriserade mekaniker. Särskilda föreskrifter gäller för installationer i explosiva atmosfärer. Alla användare måste känna till riskerna med elektrisk ström och de kemiska och fysikaliska egenskaperna hos gas, ånga och/eller båda som finns i riskområden. Eventuellt underhåll på Ex-godkända produkter ska uppfylla internationella och nationella standarder (t.ex. IEC/EN ). Grindex frånkänner sig allt ansvar för arbete som utförs av ej utbildad och ej auktoriserad personal. Krav på produkt och produkthantering Följande krav gäller för produkten och produkthanteringen gällande Ex-godkända produkter i potentiellt explosiva atmosfärer: Använd endast produkten i enlighet med godkända motordata. Den Ex-godkända produkten måste sänkas ner helt under normal drift. Torrkörning vid service och inspektion är endast tillåten utanför det klassificerade området. Säkerställ, innan något arbete påbörjas på produkten, att produkten och manöverpanelen är frånskilda från spänningsförsörjningen och styrkretsen så att de inte oavsiktligt kan spänningsförsörjas /.590 Mega Installations-, drift- och underhållshandbok

9 Introduktion och säkerhet Miljösäkerhet Öppna inte produkten medan den har strömförsörjning eller befinner sig i en explosiv atmosfär. Säkerställ att termokontakterna är anslutna till en skyddskrets i enlighet med produktens godkännandeklassificering, och att de används. Egensäkra kretsar krävs normalt för automatiska nivåregleringssystem med nivåregulatorer om de är monterade i zon 0. Sträckspänningen för fästelementen måste vara i enlighet med godkännanderitningen och produktspecifikationen. Modifiera inte utrustningen utan godkännande från en auktoriserad Grindexrepresentant. Använd endast delar som erhålls från en auktoriserad Grindex-representant. Arbetsområdet Håll alltid stationen ren för att undvika och/eller upptäcka utsläpp. Föreskrifter för avfall och utsläpp Följ de här säkerhetsföreskrifterna gällande avfall och utsläpp: Hantera avfall på rätt sätt. Hantera och kassera behandlad vätska enligt gällande miljöföreskrifter. Ta hand om utspilld vätska i enlighet med säkerhets- och miljöprocedurer. Rapportera alla miljöutsläpp till rätt myndigheter. VARNING: Strålningsrisk. Skicka INTE produkten till Grindex om den har utsatts för radioaktiv strålning. Elinstallation Kontakta ditt lokala elbolag angående krav på återvinning av elektriska installationer. Riktlinjer för återvinning Återvinn alltid i enlighet med riktlinjerna nedan: 1. Följ lokala lagar och föreskrifter gällande återvinning om enheten eller dess delar tas emot av ett auktoriserat återvinningsföretag. 2. Om den första riktlinjen inte är tillämplig returnerar du enheten eller delarna till närmaste Grindex-representant /.590 Mega Installations-, drift- och underhållshandbok 7

10 Transport och förvaring Transport och förvaring Inspektera leveransen Inspektera paketet Inspektera enheten Riktlinjer för transport Säkerhetsåtgärder 1. Inspektera paketet för att se om några delar är skadade eller saknas vid leverans. 2. Anteckna eventuella delar som är skadade eller saknas på kvittot och fraktsedeln. 3. Skicka ett klagomål till fraktföretaget om något inte stämmer. Om produkten har hämtats hos en distributör riktar du klagomålet direkt till denne. 1. Ta bort emballeringsmaterialet från produkten. Ta hand om allt emballeringsmaterial i enlighet med lokala föreskrifter. 2. Inspektera produkten och se om några delar är skadade eller saknas. 3. Lossa i tillämpliga fall produkten genom att avlägsna eventuella skruvar, bultar och spännband. Var försiktig och undvik personskador vid hantering av spikar och spännband. 4. Kontakta den lokala försäljningsrepresentanten om frågor uppstår. FARA: Koppla ifrån och blockera spänningsförsörjningen innan du installerar eller servar enheten. VARNING: Ingen får vistas under hängande last. Iaktta gällande förordningar för olycksförebyggande åtgärder. Placering och fastsättning Lyftning Enheten kan transporteras antingen upprätt eller på sidan. Se till att enheten är säkert surrad under transport och inte kan rulla eller välta. VARNING: Krossrisk. Lyft alltid enheten i dess avsedda lyftpunkter. Använd lämplig lyftutrustning och se till att produkten är ordentligt fastsatt. Använd personlig skyddsutrustning. Ingen får vistas i närheten av kablar och under hängande last. Lyftutrustning och talja måste alltid inspekteras innan arbetet påbörjas /.590 Mega Installations-, drift- och underhållshandbok

11 Transport och förvaring Temperaturområden för transport, hantering och förvaring Hantering vid temperaturer under fryspunkten Vid temperaturer under fryspunkten måste produkten och all installationsutrustning, inklusive lyftutrustningen, hanteras ytterst varsamt. Var noga med att värma upp produkten till en temperatur över fryspunkten före start. Undvik att manuellt rotera pumphjulet/propellern vid temperaturer under fryspunkten. Den rekommenderade metoden att värma upp enheten är att sänka ned den i vätskan som ska pumpas eller röras om. OBS!: Enhet i leveransskick Lyfta ut enheten ur vätska Riktlinjer för förvaring Tina aldrig enheten med hjälp av öppen låga. Om enheten fortfarande befinner sig i det skick som den lämnade fabriken, dvs med orört förpackningsmaterial, är det acceptabla temperaturområdet för transport, hantering och förvaring: 50 C ( 58 ºF) till +60 C (+140 ºF). Om enheten har utsatts för temperaturer under fryspunkten måste dess temperatur höjas till omgivningstemperaturen i sumpen före drift. Enheten är normalt frostskyddad när den körs eller är nedsänkt i väska, men pumphjulet/propellern och axeltätningen kan frysa om pumpen lyfts upp ur vätskan till en omgivande temperatur under fryspunkten. Enheter som är utrustade med ett inbyggt kylsystem är fyllda med en blandning av vatten och 30 % glykol. Den här blandningen är en flytande vätska vid temperaturer ned till 13 C (9 F). Under 13 C (9 F) ökar däremot viskositeten så att glykolblandningen förlorar dess flytande egenskaper. Glykol/ vatten-blandningen stelnar dock inte helt och kan därför inte skada produkten. Följ dessa riktlinjer för att undvika frostskador. 1. Töm vid behov enheten på all pumpad vätska. 2. Kontrollera om vätskorna som används för smörjning och kylning, både olja och vatten/glykol-blandningar, innehåller vatten. Byt ut vid behov. Förvaringsplats Produkten ska förvaras på en övertäckt och torr plats avskild från värme, smuts och vibrationer. OBS!: Långvarig förvaring Skydda produkten mot fukt, värmekällor och mekaniska skador. Placera aldrig något tungt på den emballerade produkten. Om enheten lagras mer än sex månader gäller följande: Innan enheten körs efter lagring måste den inspekteras med speciell inriktning på tätningarna och kabelinföringen. Pumphjulet/propellern måste vridas runt varannan månad för att förhindra att tätningarna häftar ihop /.590 Mega Installations-, drift- och underhållshandbok 9

12 Produktbeskrivning Produktbeskrivning Ingående produkter Pumpmodell Mega Mega Godkännanden Standard IEC IECEx-schema IEC , IEC Ex d I Ex d IIB T4 Pumpkonstruktion Avsedd användning Pumpen är dränkbar och drivs av en elmotor. Produkten är avsedd för att transportera avloppsvatten, slam, rå- och rent vatten. Följ alltid de gränser som anges i Begränsningar för användning (sidan 45). Om det finns frågor angående avsedd användning av utrustningen ska du kontakta en Grindex-representant innan du går vidare. VARNING: I explosiva eller brandfarliga miljöer, använd endast Ex- eller MSHA-godkända produkter. OBS!: Använd ALDRIG pumpen i starkt frätande vätskor. Information om ph finns i Begränsningar för användning (sidan 45). Partikelstorlek Pumpen kan hantera vätska som innehåller partiklar som motsvarar hålen i silen. Antal hål H: 867 N: 1905 Håldimensioner mm (0,4 0,4 tum) Tryckklass N H Medelhög tryckhöjd Hög tryckhöjd Pumphjulstyp Resistent mot slitage Övervakningsutrustning Följande gäller för pumpens övervakningsutrustning: /.590 Mega Installations-, drift- och underhållshandbok

13 Produktbeskrivning Separat överlastskydd Statorn innehåller seriekopplade termokontakter som aktiverar larmet vid övertemperatur. Termokontakterna öppnar vid 125 C (257 F) och stänger vid 95 C (203 F). Lagertemperaturen övervakas också av en Pt 100-givare. Pumpar utan inbyggt motorskydd måste utrustas med ett separat överlastskydd. Pumpar utan inbyggt motorskydd har följande etikett: Denna pump ska användas med ett separat överlastskydd i enlighet med tekniska data. WS006204B Märkskylt Inledning Märkskylt Märkskylten är en metalletikett placerad på pumpens huvudhus. Märkskylten anger viktiga produktspecifikationer WS001008B 1. Pumptypnummer 2. Frekvens 3. Faser, typ av ström 4. Angiven axeleffekt 5. Isolationsklass 6. Kodbokstav låst rotor 7. Ursprungsland 8. Maximal effektförbrukning 9. Produktvikt 10. Maximalt nersänkningsdjup 11. Grad av skydd 12. Maximal kapacitet 13. Angiven strömstyrka 14. Riktning för startreaktion 15. Pumphjulets rotationsriktning 16. Maximal tryckhöjd /.590 Mega Installations-, drift- och underhållshandbok 11

14 Produktbeskrivning 17. Serienummer 18. Angiven spänning 19. Pumpmodell /.590 Mega Installations-, drift- och underhållshandbok

15 Installation Installation Installera pumpen FARA: Koppla ifrån och blockera spänningsförsörjningen innan du installerar eller servar enheten. VARNING: Montera inte startutrustningen i en explosiv zon såvida den inte är märkt som explosionssäker. Installera inga CSA-godkända produkter på platser som är klassificerade som farliga enligt National Electric Code, ANSI/NFPA Ventilera tanken i avloppsstationen enligt lokala föreskrifter för rörarbeten. Se till att enheten inte kan välta eller ramla och skada personer eller utrustning. VARNING: Risk för elektrisk stöt. Kontrollera att kabeln och kabelingången inte har skadats under transport innan pumpen installeras. OBS!: Tvinga aldrig ihop rörledningen med pumpen. Dessa krav gäller: Förhindrande av sedimentering Använd måttritningen för pumpen för att garantera korrekt installation. Ordna med lämplig avspärrning runt arbetsområdet, exempelvis med ett skyddsräcke. Kontrollera explosionsrisken före svetsningsarbeten eller användning av elektriska handverktyg. Avlägsna allt skräp från inloppets rörsystem innan pumpen installeras. Kontrollera alltid pumphjulets rotation innan pumpen sänks ner i den pumpade vätskan. För att undvika sedimentering när den pumpade vätskan innehåller fasta partiklar, måste vätskans hastighet i utloppsledningen överstiga ett visst värde. Välj tillämplig min-hastighet från tabellen, och välj korrekt dimension på utloppsledningen därefter. Blandning Vatten + grovt grus 4 (13) Vatten + grus 3,5 (11) Vatten + sand, partikelstorlek < 0,6 mm (0,024 tum) Vatten + sand, partikelstorlek < 0,1 mm (0,004 tum) Minimihastighet, meter per sekund (fot per sekund) 2,5 (8,2) 1,5 (4,9) /.590 Mega Installations-, drift- och underhållshandbok 13

16 Installation För mer permanenta installationer med en kraftigt förorenad pumpad vätska, rekommenderas en sedimenteringspumpgrop. WS001380B Fästanordningar Installera Figur 1: Sedimenteringspumpgrop VARNING: Använd bara fästelement av rätt dimensioner och material. Byt ut alla korroderade fästelement. Säkerställ att alla fästelement är ordentligt åtdragna och att det inte saknas några fästelement. Pumpen är transportabel och avsedd att arbeta antingen fullständigt eller delvis nedsänkt i den pumpade vätskan. Pumpen är utrustad med en anslutning för slang eller rör. Följande krav och instruktioner gäller endast när installationen görs enligt måttritningen. 1. Dra kabeln så att den inte är skarpt böjd eller klämd någonstans och inte kan dras in i pumpens inlopp. 2. Anslut utloppsledningen. Utloppsledningen kan dras vertikalt eller horisontellt, men måste vara utan skarpa böjar. 3. Sänk ner pumpen i pumpgropen. Kabeln får inte användas för detta ändamål. Fäst ett rep eller liknande till handtaget eller lyftöglorna för att sänka och lyfta pumpen. Tyngre pumpar måste lyftas och sänkas med hjälp av en kran. Häng pumpen i lyfthandtaget eller lyftöglorna med kedjor eller vajrar. 4. Placera pumpen på fundamentet och se till att den inte kan välta eller sjunka. Fundamentet ska bestå av en planka, en bädd av grovt grus eller ett nerskuret och perforerat oljefat. Alternativt kan pumpen hänga i en lyftkedja precis ovanför pumpgropens botten. Se till att pumpen inte kan rotera vid start eller drift. 5. Anslut motorkabel, startapparat och övervakningsutrustning enligt separata anvisningar för dessa. Kontrollera att pumphjulets rotation är korrekt. Mer information finns i Kontrollera pumphjulets rotation: Pumpar utan inbyggt motorskydd (sidan 21) /.590 Mega Installations-, drift- och underhållshandbok

17 Installation Utför elektriska anslutningar Allmänna säkerhetsåtgärder ELEKTRISK RISK: En behörig elektriker måste övervaka allt elektriskt arbete. Följ alla lokala regler och förordningar. Säkerställ att enheten och manöverpanelen är isolerade från strömförsörjningen och inte kan spänningsförsörjas innan arbete på enheten påbörjas. Det här gäller även styrkretsen. Läckage in i de elektriska delarna kan skada utrustningen eller utlösa en säkring. Håll motorkabelns ände ovanför vätskenivån. Kontrollera att alla oanvända ledare är isolerade. Det finns risk för elektriska stötar eller explosion om de elektriska anslutningarna är felaktigt utförda eller om det finns ett fel eller en skada på produkten. VARNING: Montera inte startutrustningen i en explosiv zon såvida den inte är märkt som explosionssäker. AKTSAMHET: Om pumpen är utrustad med automatisk nivåstyrning och/eller intern kontaktor, finns risk för plötslig omstart. WS006209A Krav Kablar Dessa generella krav gäller för elektriska installationer: Om pumpen ska anslutas till det allmänna elnätet måste elbolaget meddelas innan den installeras. Om pumpen är ansluten till det allmänna elnätet kan den få glödlampor att blinka när den startas. Elnätets spänning och frekvens ska stämma med specifikationerna på märkskylten. Om pumpen kan anslutas till olika spänningar anges ansluten spänning med en gul etikett intill kabelinföringen. Säkringar och kretsbrytare ska ha korrekta märkdata, och pumpens överlastskydd (motorskyddsbrytare) ska anslutas och ställas in på märkströmmen enligt märkskylten och om tillämpligt kabeldiagrammet. Startströmmen vid direktstart kan vara upp till sex gånger högre än märkströmmen. Säkringar och kablar måste uppfylla lokala lagar och föreskrifter. Om pumpen ska användas i periodisk drift måste den förses med övervakningsutrustning i enlighet med detta. Termokontakterna/termistorerna måste användas. Detta är kraven du ska följa vid installation av kablarna: /.590 Mega Installations-, drift- och underhållshandbok 15

18 T 4 T 3 Installation Jordning Kablarna ska vara i gott skick, sakna skarpa böjar och inte vara klämda. Höljet får inte vara skadat och får inte ha fördjupningar eller vara präglat (med märkning etc.) vid kabelinföringen. Kabelinföringens tätningshylsa och brickor ska överensstämma med kabelns ytterdiameter. Minimal böjningsradie får inte vara under godkänt värde. Om du återanvänder en kabel måste du skala loss en liten bit vid monteringen, så att tätningshylsan inte omsluter kabeln på samma ställe som tidigare. Om kabelns yttre hölje är skadat måste kabeln bytas ut. Kontakta en Grindex serviceverkstad. Tänk på att spänningen sjunker i långa kablar. Drivenhetens märkspänning är den spänning som uppmäts vid kabelanslutningspunkten i pumpen. För SUBCAB-kablar måste kopparfolien för den partvinnade kabeln trimmas. Jordledarens längd ELEKTRISK RISK: All elektrisk utrustning måste jordas. Detta gäller pumputrustningen, motorn och eventuell övervakningsutrustning. Testa jordledaren för att verifiera att den ärr korrekt ansluten. Om motorkabeln rycks loss av misstag ska jordledningen vara den sista ledningen som lossas från terminalen. Se till att jordledningen är längre än fasledarna. Detta gäller båda ändarna av motorkabeln. Risk för elchock eller brännskador. Du måste ansluta en jordfelsbrytare till de jordade uttagen om det är sannolikt att personer kommer i fysisk kontakt med pumpen eller de pumpade vätskorna. Jordledaren måste vara 100 mm (4,0 tum) längre än fasledarna i enhetens kopplingsbox. Förbered SUBCAB -kablarna Det här avsnittet gäller för SUBCAB-kablar med partvinnade styrledare. Den förberedda SUBCAB -kabeln Den förberedda skärmade SUBCAB -kabeln T 1 T T 1 T SUBCAB 1000V Screened SUBCAB 6 WS004299C WS004298B 1. T1+T2 tvistade par i styrelementet 2. Biledare i styrelement (bar koppartråd) 3. Skärmad koppar pt-folie 4. Isoleringsmantel för styrelement 5. Strömkärnor 6. Jordledare 1. T1+T2 och T3+T4 tvinnade par i styrelementet 2. Biledare i styrelement (bar koppartråd) 3. Skärmad koppar pt-folie 4. Isoleringsmantel för styrelement 5. Strömkärnor 6. Aluminiumfolie 7. Jordledare med grön/gul krympslang 8. Avtäckt skärm/flätad tråd /.590 Mega Installations-, drift- och underhållshandbok

19 Installation 1. Skala bort den yttre manteln i änden av kabeln. 2. Förbered styrelementet: a) Skala bort manteln (om tillämpligt) och kopparfolien. Kopparfolien är en ledande skärm. Skala inte bort mer än nödvändigt och avlägsna den bortskalade folien. T 1 T 2 T 3 T 4 WS004313B Screened SUBCAB Figur 2: Kopparfolie på styrelement. b) Sätt på en vit krympslang över biledaren och kabeländen. c) Sätt på en kabelsko på biledaren. d) Tvinna T1+T2 och T3+T4. e) Sätt på en isolerslang och isoleringstejp över styrelementet. Se till att kopparfolien är täckt. 3. Förbered jordledaren för SUBCAB -kabeln: a) Skala bort den gulgröna isoleringen från jordledaren. b) Kontrollera att jordledaren är minst 10 % längre än fasledarna i skåpet. 4. Förbered jordledaren för den skärmade SUBCAB -kabeln: a) Tvinna upp skärmarna runt strömledarna. b) Sätt på en gulgrön krympslang över jordledaren. Lämna en kort bit avtäckt. c) Tvinna ihop alla skärmar för strömledarna för att skapa en jordledare och sätt på en kabelsko på änden. d) Kontrollera att jordledaren är minst 10 % längre än fasledarna i skåpet. 5. Hur görs jordanslutningen? Skruv: Sätt på kabelskor på jordledaren och strömledarna. Kopplingsplint: Lämna ändarna på ledarna som de är. 6. Förbered huvudledarna: Anslut motorkabeln till pumpen a) Avlägsna aluminiumfolien runt varje strömledare. b) Skala bort isoleringen från varje strömledare. AKTSAMHET: Läckage in i de elektriska delarna kan skada utrustningen eller utlösa en säkring. Håll motorkabelns ände ovanför vätskenivån. 1. Kontrollera märkskylten för att se vilka anslutningar som krävs för strömförsörjningen. Y D Y-seriell /.590 Mega Installations-, drift- och underhållshandbok 17

20 Installation Y-parallell Y/D 2. Ordna anslutningarna på kopplingsplinten i enlighet med erforderlig strömförsörjning. Använd inte länkar (bygelremsor) med Y/D-start. Använd inte länkar (bygelremsor) med tandemkopplingen med 9 statorledningar. 3. Anslut motorledarna (U1, V1, W1 och jord) till kopplingsplinten. 4. Se till att pumpen är korrekt jordad. 5. Se till att eventuella inbyggda termokontakter i pumpen är korrekt anslutna till kopplingsplinten. 6. Montera kåpan. 7. Fäst skruvarna på införingsflänsen så att kabelns införingsenhet bottnar. Efter att motorkabeln har anslutits till pumpen, ska motorkabeln och manöverkabeln anslutas till startutrustningen. VARNING: Montera inte startutrustningen i en explosiv zon såvida den inte är märkt som explosionssäker. Kabeldiagram Kontakter Tre termokontakter är inbyggda i statorn. De är normalt slutna Termokontakter får aldrig utsättas för spänningar över 250 V, brytström maximalt 6 A med en effektfaktor på 0,6. Vi rekommenderar att termokontakterna ansluts till 24 V via en separat säkring för att skydda eventuell annan automatisk utrustning L1 L2 L3 T1 T2 T3 T WS001021B 1 Startutrustning och huvudkablar (L1, L2, L3) 13 Spole /.590 Mega Installations-, drift- och underhållshandbok

21 Installation Färgkodstandard 2 Jord 14 Transformator 3 Funktionsjord 15 Kondensator 4 Kontrollkablar (T1, T2, T3, T4) 16 Mjukstartare 5 Fasändrare 17 Nivåregulator 6 Diod 18 Kontaktor, startrelä eller termorelä 7 Motorkabel 19 Värmedetektor i stator 8 Skärm 20 Värmedetektor i huvudlager 9 Pump 21 Bygel 10 Krympanslutning 22 Kopplingsplint, anslutningsplatta 11 Krympisolering 23 Läckagesensor 12 Motorskydd 24 Statorledare (U1, U2, U5, U6, V1, V2, V5, V6, W1, W2, W5, W6, Z1, Z5, Z6) Kod BN BK WH OG GN GNYE RD GY BU YE Beskrivning Brun Svart Vit Orange Grön Grön/Gul Röd Grå Blå Gul /.590 Mega Installations-, drift- och underhållshandbok 19

22 Installation Illustration av kopplingsplint och givaranslutningar Connection plate TERMINAL BOARD SEEN FROM OUTSIDE TERMINAL BOARD SEEN FROM INSIDE _ U2 W2 U1 V1 W1 T1 T2 V2 T2 U2 V2 W1 V1 U1 T1 W D (DELTA) JUMPERS Y (STAR) JUMPERS TERMINAL BOARD SEEN FROM OUTSIDE U1 V1 W1 TERMINAL BOARD SEEN FROM INSIDE W1 V1 U1 T1 T2 WH WH SENSORS THERMAL DETECTORS IN STATOR MAX 250v MAX 6A, cos =0,6 MAX 10A, cos =1 T1 T2 T2 T TERMINAL BOARD SEEN FROM OUTSIDE U2 W2 U1 V1 W1 D (DELTA) JUMPERS T1 T2 V2 Y (STAR) JUMPERS TERMINAL BOARD SEEN FROM INSIDE T2 U2 V2 W1 V1 U1 T1 W2 SENSORS LEAKAGE SENOR CONNECTION WITHOUT MICS II MAX 250v MAX 6A, cos =0,6 MAX 10A, cos =1 LEAKAGE SENOR CONNECTION WITH MICS II MAX 12v T1 T2 T1 T2 WH WH BN BN WH WH BN BN THERMAL DETECTORS IN STATOR LEAKAGE SENSOR THERMAL DETECTORS IN STATOR LEAKAGE SENSOR MAIN TERMINAL BOARD 8124 SENSOR TERMINALS SENSORS W2 U1 U2 V1 V2 W1 T1 T2 T3 T4 T1 T2 T3 T4 CONNECTION AT 4 LEADER PILOT CABLE MAX 250v MAX 6A, cos =0,6 MAX 10A, cos =1 MAX 2,5V T1 T2 T3 T4 WH WH BK BK THERMAL DETECTORS IN STATOR THERMAL DETECTOR IN MAIN BEARING D (DELTA) JUMPERS Y (STAR) JUMPERS T1 T2 T3 T4 ALT. CONNECTION AT 2 LEADER PILOT CABLE MAX 2,5V T1 T2 WH BK WH BK THERMAL DETECTORS IN STATOR THERMAL DETECTOR IN MAIN BEARING WS004540A /.590 Mega Installations-, drift- och underhållshandbok

23 Installation Anslutning av motorkabel, statorledare och termokontakter till kopplingsplint SYMBOLS AND DENOMINATIONS _ BN=Brown BK=Black WH=White OG=Orange GN=Green GNYE=Green-Yellow RD=Red GY=Grey BU=Blue YE=Yellow =Terminal =Screen =Ground =Functional ground =Connection =Crimp isolation GC= Ground check A = Cable dimension in cable specification L1 L3 L2 L1 L3 L2 Screen as ground conductor Functional ground to GC 2x (S3xA+3xA/3+S(4x0,5)) Cable 2 Cable 1 BN GY BK BN GY BK T1 WH T1 WH T2 WH T2 WH T3 WH T3 WH T4 WH T4 WH (GC) MOTOR CABLE CONNECTION TO TERMINAL BOARD Screen as ground conductor Functional 2x (S3xA+3A/3+4x1,5) ground to GC 7GA+2x1,5 2 x 4GA & 2x1,5 4GA & 4GA+2x1,5 2x (A AWG/3-2-1-GC) Cable 2 Cable 1 7GA+S(2x0,5) Cable 2 Pilot Cable 1 Cable 2 Cable 1 Cable 2 Cable 1 BN GY BK 1 BK 3 BK 1 BK 3 BN GY BN GY RD WH BK BK 2 BK 2 BK BK BK BN GY BK 4 BK 6 BK 4 BK 6 BN GY BN GY RD WH BK BK 5 BK 5 BK BK BK T1 T2 T1 WH T2 WH T1 WH T2 WH T1 WH T2 WH T1 WH T2 WH T1 WH T2 WH OR BU T3 T3 WH OR T4 T4 WH BU GNYE GNYE GNYE GNYE GNYE GNYE GNYE GNYE YE YE (GC) Y/D Terminal board GC U1 V1 W1 W2 U2 V2 ALT. T1 ALT. T2 ALT. T3 ALT. T4 DIRECT ON-LINE (DOL) L1 L3 L2 Screen as ground conductor Functional ground to GC S3xA+3xA/3+S(4x0,5) BN GY BK T1 WH T2 WH T3 WH T4 WH (GC) Functional ground to GC 4GA+S(2x0,5) BN GY BK T1 WH T2 WH GNYE (GC) MOTOR CABLE CONNECTION TO TERMINAL BOARD Screen as ground conductor S3xA+3A/3+4x1,5 BN GY BK T1 WH T2 WH T3 WH T4 WH 4GA 4GA+2x1,5 BN BN GY GY BK BK GNYE T1 WH T2 WH GNYE A AWG/4 & 2x1,5 A AWG/3-2-1-GC RD RD WH WH BK BK T1 WH T2 WH GNYE OR BU GNYE YE Terminal board GC U1 V1 W1 W2 U2 V2 ALT. T1 ALT. T2 ALT. T3 ALT. T4 STATOR LEADS AND THERMAL CONTACTS CONNECTION TO TERMINAL BOARD Terminal board GC U1 V1 W1 W2 U2 V2 ALT. T1 ALT. T2 ALT. T3 ALT. T4 3 leads 6 leads 6 leads 6 leads 9 leads 9 leads 12 leads 12 leads 12 leads Y D Y Y/D Y serial Y // Y // D serial D // U V U1 V1 U1 V1 U1 V1 U1 V1 U1 U5 V1 V5 U1 U5 V1 V5 U1 V1 W6 U6 U1 U5 V1 V5 W - W1 W2 W1 W2 W1 W2 W1 U2 U5 W1 W5 U2 W1 W5 U6 V6 W6 W1 V6 W2 W5 W1 W5 W2 W6 - U2 U2 U2 V2 V5 V U2 U5 U2 U6 - V2 V2 V2 W2 W5 W2 U2 V2 W2 V2 V5 V2 V6 T1 T1 T1 T1 T1 T1 T1 T1 T1 T2 T2 T2 T2 T2 T2 T2 T2 T2 T3 T3 T3 T3 T3 T3 T3 T3 T3 T4 T4 T4 T4 T4 T4 T4 T4 T4 STATOR LEAD COLOURS U1,U5 U2,U6 V1,V5 V2,V6 W1,W5 W2,W6 T1,T2 T3, T4 RD GN BN BU YE BK WH/YE BK WS004541A Kontrollera pumphjulets rotation: Pumpar utan inbyggt motorskydd Gör så här om produkten saknar rotationskontrollen SMART /.590 Mega Installations-, drift- och underhållshandbok 21

24 Installation VARNING: Startimpulsen kan vara kraftfull. Kontrollera rotationsriktningen varje gång kabeln har återanslutits och alltid efter fas- eller totalt spänningsavbrott. 1. Starta motorn. 2. Stoppa motorn. 3. Kontrollera att pumphjulet roterar åt rätt håll. Vid start rycker pumpen i motsatt riktning mot pumphjulets rotation. Se korrekt riktning för startrycket på pumpens statorhus. L2 L1 L3 L1 L2 L3 WS001399A Figur 3: Startryck 4. Gör följande om pumphjulet roterar åt fel håll: Om motorn har en trefasanslutning skiftar du två andra fasledare och gör om testet från steg 1. Om pumpen har en trefasanslutning med externa startapparater eller utan inbyggt motorskydd, måste faserna skiftas på startapparatens kopplingsplinter. Kontrollera fassekvensen: Pumpar med inbyggt motorskydd Följ denna procedur om produkten är utrustad med rotationskontrollen SMART. VARNING: Startimpulsen kan vara kraftfull. Pumphjulet ska rotera medurs när man ser pumpen uppifrån. Vid start rycker pumpen i motsatt riktning mot pumphjulets rotation /.590 Mega Installations-, drift- och underhållshandbok

25 Installation L2 L1 L3 L1 L2 L3 WS001399A Figur 4: Startryck 1. Anslut pumpen till spänning enligt följande: Förhållande Pumpen har en CEE-kontakt med intern fasvridare. Åtgärd Anslut kontakten. WS006205A Pumpen har en fasvridare med strömbrytare. Vrid ratten på fasvridaren i någon riktning. WS006207A Pumpen har varken CEE-kontakt med fasvridare, eller fasvridare med strömbrytare. 1. Anslut pumpen till ström. 2. Slå på strömmen. Pumpen ska starta. Om den inte startar, fortsätt till nästa steg. 2. Om pumpen inte startar och säkringarna är korrekta, ska två faser skiftas /.590 Mega Installations-, drift- och underhållshandbok 23

26 Installation Förhållande Pumpen har en CEE-kontakt med intern fasvridare. Åtgärd 1. Dra ut kontakten. 2. Skifta två faser. 3. Vänta tills motorn har stoppat. 4. Anslut kontakten. WS006206A Pumpen har en fasvridare med strömbrytare. 1. Vrid ratten på fasvridaren till neutralläge. 2. Vänta tills motorn har stoppat. 3. Vrid ratten till motsatt läge. WS006208A Pumpen har varken CEE-kontakt med fasvridare, eller fasvridare med strömbrytare. Skifta två fasledningar på startapparatens utgångsuttag. OBS!: Kasta inte om fassekvensen medan pumpen är igång. Tillfällig felaktig rotation kan förekomma, vilket resulterar i skador på motorelektroniken och roterande delar. Pumpen ska starta. Om inte, kontakta en certifierad elektriker för att kontrollera huvudledning och anslutningar /.590 Mega Installations-, drift- och underhållshandbok

27 Drift Drift Säkerhetsåtgärder VARNING: Kör aldrig pumpen utan installerade säkerhetsanordningar. Använd inte pumpen när utloppsledningen är blockerad, eller utloppsventilen stängd. Se till att det finns en öppen reträttväg. Arbeta aldrig ensam. AKTSAMHET: Om pumpen är utrustad med automatisk nivåstyrning och/eller intern kontaktor, finns risk för plötslig omstart. WS006209A Avstånd till våtutrymmen Bullernivå ELEKTRISK RISK: Risk för elchock. Kontrollera att inga personer befinner sig närmare än 20 m (65 fot) från enheten när de är i kontakt med den pumpade eller blandade vätskan. Risk för elchock. Denna enhet har inte testats för användning i simbassänger. Om den används vid simbassänger gäller speciella säkerhetsbestämmelser. OBS!: Starta pumpen Ljudnivån från produkten är lägre än 70 db. Ljudnivån på 70 db kan dock överskridas i vissa system och vid vissa driftspunkter på prestandakurvan. Se till att du förstår kraven på ljudnivån i omgivningen där pumpen står. Underlåtenhet att göra det kan leda till hörselskador eller brott mot lokala lagar. FARA: Om du skall utföra arbete på pumpen måste du säkerställa att den är isolerad från strömförsörjningen och inte kan spänningsförsörjas /.590 Mega Installations-, drift- och underhållshandbok 25

28 Drift VARNING: Se till att enheten inte kan välta eller ramla och skada personer eller utrustning. I vissa installationer kan pumpen och den omgivande vätskan vara varm. Beakta risken för brännskador. Säkerställ att ingen människa befinner sig nära enheten när den startas. Enheten kommer att rycka i motsatt riktning mot pumphjulsrotationen. OBS!: Rengör pumpen Se till att pumphjulet roterar åt rätt håll. För mer information, se Kontrollera pumphjulets rotation. 1. Inspektera pumpen. Kontrollera att det inte finns några fysiska skador på pumpen eller kablarna. 2. Kontrollera oljenivån i oljehuset. 3. Ta bort säkringarna eller öppna kretsbrytaren, och kontrollera att pumphjulet kan rotera fritt. 4. Kontrollera att eventuell övervakningsutrustning fungerar. 5. Kontrollera att pumphjulet roterar åt rätt håll. 6. Starta pumpen. Pumpen måste rengöras om den har körts i mycket smutsigt vatten. Om lera, cement eller liknande blir kvar i pumpen kan pumphjulet och tätningen sättas igen, och hindra pumpens arbete. Låt pumpen gå en stund i rent vatten, eller spola genom tryckanslutningen /.590 Mega Installations-, drift- och underhållshandbok

29 Underhåll Underhåll Säkerhetsåtgärder FARA: Koppla ifrån och blockera spänningsförsörjningen innan du installerar eller servar enheten. VARNING: Verifiering av jordförbindelse Följ alltid säkerhetsinstruktionerna vid arbete med produkten. Se Introduktion och säkerhet (sidan 3). Se till att enheten inte kan välta eller ramla och skada personer eller utrustning. Skölj pumpen noga med rent vatten innan du arbetar med enheten. Skölj delarna i vatten efter demontering. Säkerställ att följande krav följs: Kontrollera explosionsrisken före svetsningsarbeten eller användning av elektriska handverktyg. Låt alla system- och pumpdelar kylas ner innan du hanterar dem. Se till att produkten och dess komponenter har rengjorts grundligt. Öppna inte luftnings- eller tömningsventiler och ta inte bort pluggar när systemet är trycksatt. Säkerställ att pumpen är isolerad från systemet och att trycket har frigjorts innan du demonterar pumpen, tar bort pluggar eller kopplar bort ledningar. Ett jordförbindelsetest måste alltid utföras efter service. Underhåll Under underhåll och före ihopsättning, tänk alltid på att utföra följande åtgärder: Rengör alla delar noggrant, speciellt O-ringsspåren. Byt ut alla O-ringar, packningar och tätningsbrickor. Smörj alla fjädrar, skruvar och O-ringar med fett. Under ihopsättning, se alltid till att de befintliga indexmarkeringarna är i linje. Den hopsatta drivenheten ska alltid isolationstestas och den hopsatta pumpen ska alltid testköras före normal drift. Vridmomentvärden Alla skruvar och muttrar måste smörjas så att rätt vridmoment uppnås. Skruvar som skruvas in i rostfritt stål måste ha gängorna belagda med lämpligt smörjmedel för att förhindra att de kärvar. Om du har frågor om åtdragningsmoment, kontakta en lokal försäljnings- och servicerepresentant /.590 Mega Installations-, drift- och underhållshandbok 27

30 Underhåll Skruvar och muttrar Tabell 1: Rostfritt stål, A2 och A4, åtdragningsmoment Nm (ft.lb.) Hållfas thetskl ass M4 M5 M6 M8 M10 M12 M16 M20 M24 M ,0 (0,74) 2,0 (1,5) 3,0 (2,2) 70, 80 2,7 (2) 5,4 (4) 9,0 (6,6) 8,0 (5,9) 15 (11) 27 (20) 65 (48) 127 (93.7) 22 (16) 44 (32) 76 (56) 187 (138) (3) 8,1 (6) 14 (10) 34 (25) 66 (49) 115 (84.8) 248 (183) 364 (268) 481 (355) 220 (162) 629 (464) 434 (320) 1240 (915) Tabell 2: Stål, åtdragningsmoment Nm (ft.lb.) Hållfas thetskl ass M4 M5 M6 M8 M10 M12 M16 M20 M24 M ,9 (2,1) 5,7 (4,2) 9,8 (7,2) 24 (18) 47 (35) 81 (60) 194 (143) 385 (285) 665 (490) 1310 (966.2) 10,9 4,0 (2,9) 8,1 (6) 14 (10) 33 (24) 65 (48) 114 (84) 277 (204) 541 (399) 935 (689) 1840 (1357) 12,9 4,9 (3,6) 9,7 (7,2) 17 (13) 40 (30) 79 (58) 136 (100) 333 (245) 649 (480) 1120 (825.1) 2210 (1630) Sexkantsskruv med försänkt huvud Service För sexkantsskruvar med försänkt huvud ska åtdragningsmomentet för alla hållfasthetsklasser vara 80% av värdet för hållfasthetsklass 8.8. Regelbunden inspektion och service av pumpen säkerställer mer tillförlitlig drift. Typ av service Syfte Inspektionsintervall Inspektion Större översyn För att förhindra driftavbrott och maskinhaveri. Åtgärder för att säkerställa prestanda och pumpeffektivitet definieras och bestäms för varje individuell tillämpning. Den kan omfatta saker som justering av pumphjul, kontroll och byte av slitdelar, kontroll av zinkanoder och kontroll av statorn. För att garantera lång livslängd för produkten. Den inkluderar byte av nyckelkomponenter och åtgärder som bestämts under en inspektion timmar eller 1 år, vilket som kommer först. Gäller för normala tillämpningar och driftförhållanden vid mediatemperaturer < 40 C (104 F) timmar eller 2 år, vilket som kommer först. Dessa intervaller gäller för normala tillämpningar och driftförhållanden vid mediatemperaturer < 40 C (104 F) /.590 Mega Installations-, drift- och underhållshandbok

31 Underhåll OBS!: Det kan behövas kortare intervaller när driftsförhållanden är extrema, exempelvis med applikationer med slipande eller frätande effekt eller när vätsketemperaturer överskrider 40 C (104 F). Inspektion Regelbunden inspektion och service av pumpen säkerställer mer tillförlitlig drift. Servicepunkt Synliga delar på pumpen och installationen Rör, ventiler och annan kringutrustning Åtgärd 1. Kontrollera att alla skruvar, bultar och muttrar är ordentligt åtdragna. 2. Kontrollera skicket på pumphus, sil, kåpa, lyfthandtag, öglebultar, rep, kedjor och vajrar. 3. Kontrollera om det finns slitna eller skadade delar. 4. Justera och/eller byt vid behov. 1. Kontrollera om det finns slitna eller skadade delar. 2. Justera och/eller byt vid behov. Pumphjul 1. Kontrollera om det finns slitna eller skadade delar. 2. Justera och/eller byt vid behov. Slitage på pumphjulet eller omgivande delar gör det nödvändigt att finjustera pumphjulet eller byta slitna delar. Olja Kontrollera oljan: 1. Ta ett oljeprov. 2. Om oljan innehåller partiklar, byt ut den mekaniska tätningen. Kontakta en auktoriserad serviceverkstad. Se till att volymen fylls på till rätt nivå. Se Fyll på olja. En liten mängd vatten är inte skadligt för den mekaniska tätningen. Kabelinföring 1. Kontrollera att följande krav är uppfyllda: Kabelklämmorna ska vara ordentligt åtdragna. Standardpumpversion:Kabelinföringen ska vara ordentligt fastdragen mot sitt bottenläge. Tätningshylsan och brickorna ska överensstämma med kablarnas ytterdiameter. 2. Skär av en bit av kabeln så att tätningshylsan sluter runt kabelns nya position. 3. Byt tätningshylsan vid behov /.590 Mega Installations-, drift- och underhållshandbok 29

32 Underhåll Servicepunkt Åtgärd Inspektionsvolym 1 1. Kontrollera att inspektionsskruven är ordentligt åtdragen. 2. Ta bort inspektionsskruven. 3. Tappa av all eventuell vätska. 4. Om det finns olja i inspektionsvolymen, töm oljan och kontrollera igen efter en vecka. Om det finns olja i inspektionsvolymen igen, byt ut den mekaniska tätningen. Kontakta en auktoriserad serviceverkstad. 5. Om det finns vatten i inspektionsvolymen, kontrollera att O-ringen på inspektionsskruven inte är skadad. Kabel 1. Om den yttre manteln är skadad, ska kabeln bytas. 2. Kontrollera att kablarna inte har några skarpa böjar och inte är klämda. Kylsystem Nivågivare eller annan givarutrustning Skölj och rengör systemet om flödet genom systemet har varit delvis begränsat. 1. Kontrollera funktionen. 2. Reparera eller byt eventuell skadad utrustning. 3. Rengör och justera utrustningen. Startutrustning 1. Kontrollera kondition och funktion. 2. Kontakta vid behov en elektriker. Isoleringsresistans i statorn. 1. Kontrollera isoleringen mellan: Fas fas på statorn Fas jord Isoleringen ska vara > 1 MOhm. Använd en VDC isolationsmätare för att testa isoleringen. 2. Om det resulterande värdet är < 1 MOhm, kontakta en auktoriserad serviceverkstad. Större översyn Vidtag följande åtgärd för en större service, förutom de uppgifter som tas upp under Inspektion. Servicepunkt Stöd och huvudlager Mekanisk tätning Åtgärd Ersätt lagren med nya lager. Byt ut mot nya tätningsenheter. Byta olja Töm ut oljan En paraffinolja med viskositet nära ISO VG32 rekommenderas. Pumpen levereras från fabriken med denna typ av olja. I tillämpningar där giftiga egenskaper har mindre betydelse, kan en mineralolja med viskositet upp till ISO VG32 användas. 1. Ta bort oljeskruven. 1 Oberoende av individuella tillämpningar, ska inspektionsvolymen inte inspekteras mindre frekvent än intervallerna för normala tillämpningar och driftförhållanden med mediatemperaturer (vätska) <40 C (104 F) /.590 Mega Installations-, drift- och underhållshandbok

33 Underhåll VARNING: Om tätningen läcker, kan oljehuset stå under tryck. Håll en trasa över oljehusskruven för att förhindra stänk. 2. Låt oljan rinna ut. WS003289A Fyll på olja 1. Ta bort oljenivåskruven. 2. Fyll på ny olja tills den rinner ut ur oljenivåhålet. Kvantitet: 11,4 l (12 qt) WS003300A Byt ut pumphjulet Ta bort pumphjulet: H 3. Byt oljeskruvens O-ring. 4. Sätt tillbaka oljeskruven och dra åt den. Dra åt till Nm. VARNING: Slitna pumphjul och pumphus kan ha mycket skarpa kanter. Använd skyddshandskar. 1. Lossa den bultade skarven som håller samman de övre och nedre gummiklädda diffusorringarna för det yttre pumphjulet /.590 Mega Installations-, drift- och underhållshandbok 31

34 Underhåll WS001908A 2. Anslut en slinga till lyftöglorna och lyft bort den övre diffusorringen. Observera att den yttre diffusorn följer med den. WS001889A 3. Ta bort pumphjulet: a) Demontera pumphjulets skruv och bricka. WS001892A b) Ta bort pumphjulet. Använd två bräckjärn. c) Ta bort kilen. WS001905A 4. Ta bort diffusorn: a) Ta bort de två silhalvorna genom att skruva ur deras fästskruvar. b) Dela den bultade skarven. Observera att varannan skruv är skruvad i oljehuset. c) Ta bort nästa sektion av diffusorringen. Använd en slinga /.590 Mega Installations-, drift- och underhållshandbok

35 Underhåll WS001891A 5. Om du måste ta bort den inre diffusorskivan, gör följande: Den inre diffusorskivan är placerad inuti diffusorringen. a) Ta bort slitringen. Använd två skruvmejslar. b) Ta bort diffusorskivan genom att skruva ur skruven. 6. Ta bort hylsan. Om den sitter fast, använd en avdragare. Den kan lossna när det inre pumphjulet pressas loss på samma sätt som det yttre. WS001906A 7. Lyft av diffusorringen oh justerbrickorna för pumphjulet. WS001890A Ta bort pumphjulet: N VARNING: Slitna pumphjul och pumphus kan ha mycket skarpa kanter. Använd skyddshandskar. 1. Ta bort silarna /.590 Mega Installations-, drift- och underhållshandbok 33

36 Underhåll WS001902A 2. Ta bort yttre suglocket och pumphjulet. WS001901A Använd en trearmad avdragare om det behövs. WS001900A 3. Ta bort skruvarna från pumphuset. WS001903A 4. Ta bort pumphuset med det inre suglocket. 5. Lossa inre suglocket från pumphuset /.590 Mega Installations-, drift- och underhållshandbok

37 Underhåll WS001894A Montera pumphjulet: H 6. Fortsätt som för H-versionen, efter att kilen tagits bort. 1. Förbered axeln. a) Sätt i kilen i kilspåret på axeln. b) Sätt på ett lämpligt antal justerbrickor på axeln. WS001887A 2. Placera den gummiklädda diffusorringen på plats, och dra fast den tillfälligt med några bultar så att den är korrekt placerad. Detta är viktigt för den efterföljande justeringen av pumphjulet. WS001890A 3. Montera det inre pumphjulet: a) Montera det inre pumphjulet. WS001888A b) Montera hylsan på axeln /.590 Mega Installations-, drift- och underhållshandbok 35

38 Underhåll WS001906A c) Montera diffusorskivan i diffusorringen, vilken ska vara placerad mellan de två pumphjulen. d) Sätt på justerverktyget på diffusorringen. WS001886A e) Dra åt skruven så att den precis vidrör diffusorskivan. f) Placera monteringshylsan över axeln och dra åt ordentligt mot pumphjulet. Använd en momentnyckel för att dra åt pumphjulsskruven till 200 Nm (147 fotpund). Monteringshylsan används för att ge justerbrickorna den rätta tryckkraften. 4. Mät spelet: a) Flytta justerverktyget, utan att störa skruvens position, från diffusorskivan till pumphjulet medan verktyget vänds 180. WS001907A b) Sätt ner verktyget och kontrollera att spelet mellan skruvhuvudet på verktyget och pumphjulet är 0,1 0,2 mm (0,004 0,008 tum). Om spelet ligger utanför gränsvärdet, ska justering göras med justerbrickor under pumphjulet. 5. Montera diffusorskivan: a) Ta bort monteringshylsan. b) Montera diffusorringen med sin diffusorskiva. c) Dra åt bultarna. 6. Upprepa proceduren för montering av inre pumphjulet för att justera och montera det yttre pumphjulet, men utan att använda monteringshylsan. 7. Montera diffusorringen: /.590 Mega Installations-, drift- och underhållshandbok

39 Underhåll a) Montera den övre diffusorringen när finjusteringen är avslutad. b) Kontrollera finjusteringen med en hylsa, en förlängningsstång och ett handtag. c) Sätt på hylsan på pumphjulsskruven och vrid runt hela axeln med pumphjulen några gånger för att kontrollera att pumphjulen inte nöter emot diffusorringarna. d) Montera skruvpluggen i diffusorskivan. Montera pumphjulet: N WS001908A För att pumpen ska arbeta med maximal kapacitet, måste pumphjulet justeras regelbundet. 1. Montera hylsan och kilarna på axeln. WS001896A 2. Montera inre suglocket på pumphuset. Kontrollera att O-ringen är smord och monterad. WS001893A 3. Placera suglocket i utdraget läge så att de yttre muttrarna griper några gängor /.590 Mega Installations-, drift- och underhållshandbok 37
