1 PROJEKTERINGSGUIDE - VS, KYLA & VENTILATION Swegon Behovsstyrd ventilation har aldrig varit enklare

2 Projekteringsguide - VS, Kyla & Ventilation Innehåll Komplett helhetslösning på alla nivåer...4 System...4 Delsystem...4 Zon...4 Rum...4 Dokumentationsstruktur... 4 Klimatprodukter för zoner och rum...5 Measure...5 Damper...5 Aktiva -don och komfortmoduler...5 Passiva luftdon och komfortmoduler...5 Zoner, reglerfunktioner...7 Tryckstyrning... 7 Flödesstyrning... 7 Mätning/ balansering... 7 Zon - tryckstyrning...8 Zon - positionsoptimering...9 Zon - flödesstyrning...10 Zon - tryckstyrning med central flödesbalansering Zon - mätning och balansering...12 Zon - kombinationer...13 Zon - ventilationsgrupp...14 Typrum...15 Kontor med luftburet klimat...15 Kontor med vattenburet klimat CAV...16 Kontor med vattenburet klimat DCV...17 Konferensrum med vatten- och luftburet klimat...18 Kontor med luftburet klimat i balans...19 Klassrum med luftburet klimat i balans Klassrum med luftburet klimat med dragskåpsventilation i balans...21 Kontorslandskap med vatten- och luftburet klimat med balanserad frånluft Hotellrum VS & Kyla Ventiler och ställdon...24 Funktion Ställdon NO / NC Motionering av ventiler Ventilsortiment Reglering av styrventiler Injustering av ventil Anslutning kyla/värme...25 Parasol Parasol EX PARASOL Zenith PARASOL PARASOL EX PARAGON...30 PARAGON Wall...31 PACIFIC PRIMO FRB Reservation för ändringar

3 Projekteringsguide - VS, Kyla & Ventilation Ventilation Snabbval...36 Luftdon Komfortmodul Spjäll/mätenhet - Cirkulärt utförande...37 Damper (Spjäll) Measure (Mätenhet) Spjäll/mätenhet - Rektangulärt utförande...38 Monteringsalternativ...39 Raksträcka anslutning kanal till donlåda Anslutning på komfortmodul både höger och vänster Raksträcka anslutning kanal till spjäll - Cirkulärt utförande...40 Raksträcka anslutning kanal till spjäll - Rektangulärt utförande...40 Raksträcka anslutning kanal till mätenhet - Cirkulärt utförande...41 Raksträcka anslutning kanal till mätenhet - Rektangulärt utförande Reservation för ändringar. 3

4 Projekteringsguide - VS, Kyla & Ventilation Komplett helhetslösning på alla nivåer Swegons system för behovsstyrd ventilation har sedan många år satt standarden för hur man kombinerar optimalt inneklimat med minimal energianvändning. Under resan har kunnandet kring både behovsstyrning och användarvänlighet förstärkts. Detta är av vital betydelse då utvecklingen inom branschen går mot markant ökade krav vare sig det gäller miljö, driftnetto eller komfort. Baserat på erfarenhet har -systemet utvecklats från grunden, där alla produkter samarbetar med varandra för att uppfylla både dagens och morgondagens kravbilder. bygger på unika teknologier som tillsammans bildar ett driftsäkert och flexibelt system. Swegon CONNECT System Super Internt nätverk/internet Central fastighetsautomation Delsystem DIR Luftbehandlingsaggregat GOLD All Year Comfort Zon Damper Rum Luftdon Parasol Damper (tilluft) Damper (frånluft) Luftdon Komfortmodul Dokumentationsstruktur För att underlätta konstruktionsarbetet med -system har Swegon plockat fram en dokumentationsstruktur. Systemguide Systemguiden ger konstruktören råd och hjälp med uppbyggnad av system och rum. Projekteringsguider Projekteringsguiderna hjälper respektive disciplin med de frågor som kan uppstå när deras del i systemet ska skapas. Systemguide VS, Kyla & Ventilation El & styr 4 Reservation för ändringar

5 Projekteringsguide - VS, Kyla & Ventilation Klimatprodukter för zoner och rum Measure Mätenhet som mäter ett luftflöde i luftkanal, kommunicerar med radio till DIR. Finns i cirkulärt och rektangulärt utförande. Mätenhet används på både rums- och zonnivå. Aktiva -don och komfortmoduler Flödesreglering och flödesmätning på rumsnivå. Kommunicerar med radio till DIR som skickar börvärden till produkt i rummet. Vid leverans är alla rumsprodukter inställda till att hålla en fast spjällposition (50% öppningsgrad). Vid driftsättning börjar produkten flödesreglera. Damper Spjäll och flödesmätning, kommunicerar med radio till DIR. Reglerar via intern regulator spjället till inställt börvärde (tryckeller flödesbörvärde). DIR skickar börvärden till Damper. Finns i cirkulärt och rektangulärt utförande. Spjäll används på både rumsoch zonnivå. Vid leverans är alla spjäll inställda till att hålla en fast spjällposition (50% öppningsgrad). Luftflödet mäts och redovisas i Super. Finns i cirkulärt och rektangulärt utförande. Vid tryckreglering av ventilationskanaler används tryckgivare DPS Modbus, denna kopplas via RJ12-kabel till spjäll. Passiva luftdon och komfortmoduler -systemet kan även omfatta rum med passiva produkter. Rum kan utformas som konstantflödesrum utan aktiv flödesreglering eller flödesregleras via spjäll ( Damper). För fördjupad information och fullständig produktbeskrivnining, se resp. produktblad Reservation för ändringar. 5

6 Projekteringsguide - VS, Kyla & Ventilation Ett -system kan innehålla upp till 30 luftbehandlingsaggregat. Varje aggregat delas in i en eller flera zoner (ventilationsgrupper). Fördelarna med att dela upp ventilationssystemet är flera. y Bl.a. är det en ekonomisk vinst att ha möjligheten att sänka kanaltrycket i de kanaler som kräver mindre tryck än andra delar av systemet. y Det kommer också att sänka ljudpåverkan ifrån ventilationssystemet. Fläktmotorerna i aggregatet behöver inte jobba så hårt när de inte behöver hålla hela systemet på maxtryck. y En zon kan innehålla zonspjäll för att fördela luften inom gruppen men en zon kan även vara utan zonspjäll. y Som zonspjäll används Damper, dessa konfigureras för att ha en tryckreglerande eller flödesreglerande funktion. Ett flödesreglerande spjäll kan antingen konstanthålla ett bestämt flöde eller ha balanserande funktion i en grupp eller zon. y Det finns även möjlighet att mäta ett flöde via en mätenhet och använda det uppmätta flödet för att skapa balans i zonen. I varje zon kopplas sedan ett eller flera rum. Dessa rum kan innehålla aktiva ventilationsprodukter (reglerande -don, -spjäll eller klimatbafflar), vara rum med konstanta flöden (passiva produkter) eller rum helt utan ventilation. System Super II/Super II SC Delsystem DIR GOLD / AHU DIR GOLD DIR GOLD Zon Zon 1 Zon 2 Zon 3 Rum 1 Rum 2 Rum 4 Rum 5 Rum Rum 6 Rum 3 Rum 7 Rum 8 OBS! Detta -system är endast ett exempel på hur systemet kan byggas upp. -systemet byggs upp beroende av behov och funktion i byggprojektet. 6 Reservation för ändringar

7 Projekteringsguide - VS, Kyla & Ventilation Zoner, reglerfunktioner Tryckstyrning Damper kan konfigureras som tryckstyrt tilluftsspjäll (PS) eller tryckstyrd frånluft (PE). Vid leverans är alla spjäll inställda till att hålla en fast spjällposition (50% öppningsgrad). Efter driftsättning reglerar spjället för att hålla sitt angivna tryck i en tillufts- eller frånluftskanal. Tryckgivare ( DPS Modbus) monteras i kanal och kopplas via RJ12 kabel till spjället ( Damper). Aktuellt luftflöde mäts alltid i spjället och redovisas i Super-. Nödläge: Ett särskilt tryckbörvärde för nödläget kan sättas i spjäll med angiven kanaltryckgivare. Nödläge har högst prioritet av alla driftslägen och i nödläget finns ingen flödesbegränsning. Damper (PS) Damper (PE) RJ12 RJ12 DPS Modbus DPS Modbus Flödesstyrning Damper kan konfigureras som flödesstyrt tilluftsspjäll (FS) eller flödesstyrd frånluft (FE). Vid leverans är alla spjäll inställda till att hålla en fast spjällposition (50% öppningsgrad). Efter driftsättning reglerar spjället för att hålla sitt angivna flödesbörvärde i en tillufts- eller frånluftskanal. Ett eller flera flödesstyrda frånluftsspjäll kan även konfigureras för att säkerställa balans i zonen. Aktuellt luftflöde mäts alltid i spjället och redovisas i Super. Nödläge: Ett särskilt flödesbörvärde för nödläget kan sättas. Nödläge har högst prioritet av alla driftslägen. Damper (FS) Damper (FE) Mätning/ balansering Measure (MS) mäter det luftflöde som passerar mätenheten på tilluftskanalen och via flödesstyrt spjäll Damper (FE) på frånluftskanal säkerställs balans i zonen. Vid leverans är alla spjäll inställda till att hålla en fast spjällposition (50% öppningsgrad). Efter driftsättning reglerar spjället för att hålla samma flöde som uppmätts i tilluftskanal, möjlighet finns att ange ett offset flöde för att kompensera för flöden som inte mäts eller regleras av -systemet. Measure (MS) Damper (FE) Reservation för ändringar. 7

8 Projekteringsguide - VS, Kyla & Ventilation Zon - tryckstyrning Damper (PS) RJ12 DPS Modbus Damper (PE) RJ12 DPS Modbus Exempel på en zon med en tryckstyrd tilluftskanal och en tryckstyrd frånluftskanal. Damper för tryckstyrning av tilluftskanal (PS) monteras i början av kanalsystemet (nära aggregatet) för att dela upp kanalsystemet i byggnaden så effektivt som möjligt. Damper för tryckstyrning av frånluftskanal (PE) monteras i början av kanalsystemet (nära aggregatet) för att dela upp kanalsystemet i byggnaden så effektivt som möjligt. Möjliga ändringar y Antal tryckstyrda spjäll i en zon kan minskas eller utökas efter behov. För fördjupad information och fullständig funktionsbeskrivning, se system- resp. funktionsguide. Produkter Tilluft Damper DPS Modbus Frånluft Damper DPS Modbus 8 Reservation för ändringar

9 Projekteringsguide - VS, Kyla & Ventilation Zon - positionsoptimering Rum i zon Damper (OS) Damper (OE) komfortmoduler, Luftdon och Dampers Exempel på en zon med positionsoptimering av zonspjäll. Med denna typ av styrning krävs det att det finns aktiva produkter (spjäll, luftdon eller komfortmoduler) anslutna på alla anslutna kanaldelar under ett optimerande zonspjäll. Genom att använda positionsoptimering som reglertyp regleras ett behovsstyrt kanalsystem på ett energieffektivt och ekonomiskt sätt. Damper för positionsoptimering av tilluftskanal (OS) monteras i början (nära aggregatet) av den kanaldel som ska regleras. Detta för att ta tryckfallet från aggregatet tidigt i systemet. Zonspjällets öppningsgrad anpassar sig efter behovet i underliggande kanalsystem (öppnas och stängs beroende på underliggande rumsprodukters öppningsgrad). Damper för positionsoptimering av frånluftskanal (OE) monteras i början (nära aggregatet) av den kanaldel som ska regleras. Detta för att ta tryckfallet från aggregatet tidigt i systemet. Zonspjällets öppningsgrad anpassar sig efter behovet i underliggande kanalsystem (öppnas och stängs beroende på underliggande rumsprodukters öppningsgrad). Produkter Tilluft Damper Frånluft Damper Möjliga ändringar y Antal optimerande spjäll i en zon kan minskas eller utökas efter behov. För fördjupad information och fullständig funktionsbeskrivning, se system- resp. funktionsguide Reservation för ändringar. 9

10 Projekteringsguide - VS, Kyla & Ventilation Zon - flödesstyrning Damper (FS) Damper (FE) Exempel på en zon med en flödesstyrd tilluftskanal och en flödesstyrd frånluftskanal. Damper för flödesstyrning av tilluftskanal (FS) monteras i början (nära aggregatet) av den kanaldel som ska regleras. Detta för att ta tryckfallet från aggregatet tidigt i systemet. Damper för flödesstyrning av frånluftskanal (FE) monteras i början (nära aggregatet) av den kanaldel som ska regleras. Detta för att ta tryckfallet från aggregatet tidigt i systemet. Produkter Tilluft Damper Frånluft Damper Möjliga ändringar y Antal flödesstyrda spjäll i en zon kan minskas eller utökas efter behov. För fördjupad information och fullständig funktionsbeskrivning, se system- resp. funktionsguide. 10 Reservation för ändringar

11 Projekteringsguide - VS, Kyla & Ventilation Zon - tryckstyrning med central flödesbalansering Damper (PS) RJ12 DPS Modbus Damper (PE) RJ12 DPS Modbus Damper (FE) Exempel på en zon med en tryckstyrd tilluftskanal och en tryckstyrd frånluftskanal med flödesbalanserad central frånluft. Damper (PS) tryckreglerar tilluftskanal med anslutna luftprodukter där ett konstant tryck i kanal säkerställer rätt funktion på anslutna rumsprodukter/luftdon. Damper (PE) tryckreglerar frånluftskanal med anslutna luftprodukter där ett konstant tryck i kanal säkerställer rätt funktion på anslutna rumsprodukter/luftdon. Damper (FE) säkerställer balans i gruppen/zonen. Alla uppmätta flöden i tilluftskanalerna summeras ihop med alla uppmätta frånluftsflöden i tryckreglerade och konstantflödesreglerande spjäll. Differensen av dessa flöden sänds som ett börvärde till det balanserande spjället i zonen. Om mer än ett balanserande spjäll finns i zonen så delas flödet upp mellan spjälllen proportionerligt beroende på spjällstorlek. Produkter Tilluft Damper Frånluft Damper Möjliga ändringar y Antal tryckstyrda och flödesstyrda spjäll i en zon kan minskas eller utökas efter behov. y Önskade differenser mellan uppmätta luftflöden och balanserat luftflöde kan sättas som en offset i zonen. För fördjupad information och fullständig funktionsbeskrivning, se system- resp. funktionsguide Reservation för ändringar. 11

12 Projekteringsguide - VS, Kyla & Ventilation Zon - mätning och balansering Measure (MS) Damper (FE) Exempel på en zon med ett tilluftsflöde som inte regleras på zonnivå och där det uppmätta flödet balanseras via en flödesstyrd frånluftskanal. Measure (MS) mätenhet i tilluftskanal för att mäta luftflöden som kan användas som t.ex. balansering av luftflöden i gruppen/zonen. Damper (FE) säkerställer balans i gruppen/zonen. Alla uppmätta flöden i tilluftskanalerna summeras ihop och sänds som ett börvärde till det balanserande spjället i zonen. Om mer än ett balanserande spjäll finns i zonen så delas flödet upp mellan spjällen proportionerligt beroende på spjällstorlek. Produkter Tilluft Measure Frånluft Damper Möjliga ändringar y Antal mätenheter och flödesstyrda spjäll i en zon kan utökas efter behov. y Önskade differenser mellan uppmätta luftflöden och balanserat luftflöde kan sättas som en offset i zonen För fördjupad information och fullständig funktionsbeskrivning, se system- resp. funktionsguide. 12 Reservation för ändringar

13 Projekteringsguide - VS, Kyla & Ventilation Zon - kombinationer Damper (PS) RJ12 DPS Modbus CAV / VAV Measure (MS) CAV / VAV Damper (FS CAV) Damper (FE CAV) Damper (PE) RJ12 DPS Modbus CAV / VAV Damper ( FE ) Balansering Damper (OS) Damper (OE) komfortmoduler, Luftdon och Dampers Exempel på en zon som kombineras av uppmätta flöden, tryckreglerade kanaler tillsammans med flödesreglerade och positionsoptimerade spjäll. Alla funktioner samverkar för att skapa maximal frihet i systemet och säkerställa flödesbalans i grupper/ zonen. Measure (MS) mätenhet monteras i tilluftskanal för att mäta luftflöden som regleras/styrs på rumsnivå. Damper (PS) tryckreglerar tilluftskanal med anslutna luftprodukter där ett konstant tryck i kanal säkerställer rätt funktion på anslutna rumsprodukter/luftdon. Damper (FS CAV) flödesreglerar tilluftskanal med anslutna luftprodukter och don, konstanthåller inställt flöde. Damper (OS) optimerar sin öppningsgrad kontinuerligt genom att anpassa sig efter aktuellt behov ifrån underliggande produkter (aktiva -spjäll, komfortmoduler eller luftdon). Damper (PE) tryckreglerar frånluftskanal med anslutna luftprodukter där ett konstant tryck i kanal säkerställer rätt funktion på anslutna rumsprodukter/luftdon. Damper (FE CAV) flödesreglerar frånluftskanal med anslutna luftprodukter och don, konstanthåller inställt flöde. Damper (OE) optimerar sin öppningsgrad kontinuerligt genom att anpassa sig efter aktuellt behov ifrån underliggande produkter (aktiva -spjäll). Damper (FE ) säkerställer balans i gruppen/zonen. Alla uppmätta flöden i tilluftskanalerna summeras ihop med alla uppmätta frånluftsflöden i tryckreglerade och konstantflödesreglerande spjäll. Differensen av dessa flöden sänds som ett börvärde till det balanserande spjället i zonen. Om mer än ett balanserande spjäll finns i zonen så delas flödet upp mellan spjälllen proportionerligt beroende på spjällstorlek. Möjliga ändringar y Antal mätenheter och reglerande spjäll i en zon kan utökas eller minskas efter behov. y Önskade differenser mellan uppmätta luftflöden och balanserat luftflöde kan sättas som en offset i zonen För fördjupad information och fullständig funktionsbeskrivning, se system- resp. funktionsguide. Produkter Tilluft Measure Damper Frånluft Damper Reservation för ändringar. 13

14 Projekteringsguide - VS, Kyla & Ventilation Zon - ventilationsgrupp Damper (PS) RJ12 DPS Modbus Damper (PE) RJ12 DPS Modbus För att skapa flödesbalans i en zon eller i en grupp av rum är det möjligt att skapa luftbalanseringsgrupper. Balanseringsgruppen innehåller 2 eller flera rum med tilluftsprodukter (reglerande och/eller mätande) och ett rum med frånluftsspjäll. Det summerade tilluftsflödet balanseras mot det angränsande rummet, t.ex. en korridor som innehåller frånluftsspjäll. I det balanserande rummet finns ett eller flera frånluftsspjäll. Om det är flera frånluftsspjäll som delar på det summerade flödet fördelas flödet procentuellt beroende på storleken på dessa spjäll. Det är även möjligt att lägga till ett positivt eller negativt offset flöde om det finns fasta flöden i gruppen som inte mäts via -systemet. Produkter Tilluft Damper Don Komfortmodul Measure Frånluft Damper Möjliga ändringar y Antal rum i en balanseringsgrupp kan minskas eller utökas efter behov. y Antal spjäll/don/komfortmoduler/mätenheter i rummen som ingår i balanseringsgruppen kan minskas eller utökas efter behov. För fördjupad information och fullständig funktionsbeskrivning, se system- resp. funktionsguide. 14 Reservation för ändringar

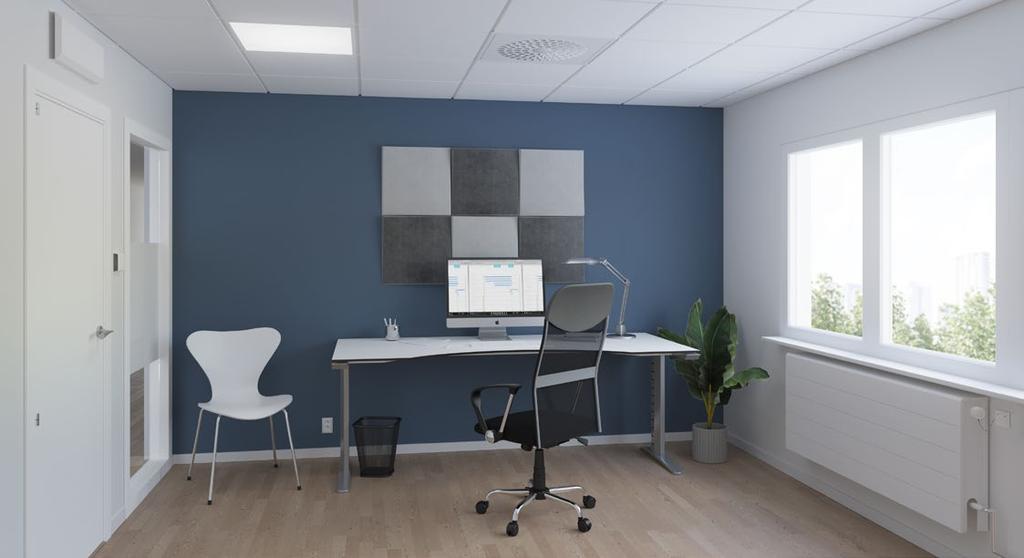

15 Projekteringsguide - VS, Kyla & Ventilation Typrum Kontor med luftburet klimat Överluftsdon Tilluftsdon Systemtillbehör Förslag på kontorslösning med ett eller flera aktiva tilluftsdon och överluft Närvarodetektering och temperaturmätning görs i det aktiva tillluftsdonet, donet reglerar tilluftmängd så att inställt rumsklimat uppnås. Frånluft via ljuddämpat överluftsdon till korridor med central frånluft. Möjliga tillval * y Uppvärmning av rum via radiator och radiatorställdon kopplat till -systemet. y Uppvärmning via övertempererad tilluft. y Individuell temperaturinställning via börvärdes omställare. y Fönsterdetektering för avstängning av ventilation vid öppet fönster. y Luftkvalitet och fuktdetektering med reglering. För fördjupad information och fullständig funktionsbeskrivning, se system- resp. funktionsguide. Produktförslag tilluftsdon Colibri RTS Överluftsdon RTA Överluftsdon, ljuddämpande CIRCO ORTO SOTTO Aktivt don Möjliga tillbehör* WCS IAQ Aktivt don *Actuator Radiatorställdon Värme Systemtillbehör ACTUATOR, radiatorställdon IAQ, luftkvalitets-, temperaturoch fuktgivare RTA, temperaturgivare och börvärdesomställare RTS (vid luftvärmning), temperaturgivare WCS, fönsterkontakt Reservation för ändringar. 15

16 Projekteringsguide - VS, Kyla & Ventilation Kontor med vattenburet klimat CAV Överluftsdon Komfortmodul Systemtillbehör Förslag på kontorslösning med en eller flera passiva komfortmoduler med konstant tilluftsflöde och överluft Temperaturen i rummet regleras via komfortmodulens reglersystem som styr kyla och/eller värme så att inställt rumsklimat uppnås. Temperaturmätning i kontoret sker via något av -sytemets väggmonterade tillbehör, rumsgivare, börvärdesomställare eller närvarodetektor. Frånluft via ljuddämpat överluftsdon till korridor med central frånluft. Möjliga tillval * y Uppvärmning av rum via radiator och radiatorställdon kopplat till -systemet. Alternativt med uppvärmning via värmeslinga i komfortmodul. y Närvarodetektering för separata temperaturinställningar vid närvaro respektive frånvaro i kontoret. y Individuell temperaturinställning via börvärdesomställare. y Temperaturmätning och reglering, väggmonterad. y Fönsterdetektering för avstängning av kylkrets vid öppet fönster. y Kondensvakt för kylkrets. För fördjupad information och fullständig funktionsbeskrivning, se system- resp. funktionsguide. Produktförslag Komfortmoduler PACIFIC PARASOL PARASOL Zenith OCS Överluftsdon Möjliga tillbehör* RTA RTS Överluftsdon, ljuddämpande CIRCO ORTO SOTTO Komfort modul Kyla *CG-IV WCS Komfort modul Kyla *CG-IV Värme *Actuator Systemtillbehör ACTUATOR, radiatorställdon CG-IV, kondensvakt OCS, närvarodetektor, inkl. temperatur- och fuktigivare RTA, temperaturgivare och börvärdesomställare RTS, temperaturgivare WCS, fönsterkontakt 16 Reservation för ändringar

17 Projekteringsguide - VS, Kyla & Ventilation Kontor med vattenburet klimat DCV Överluftsdon Komfortmodul Systemtillbehör Förslag på kontorslösning med en eller flera aktiva komfortmoduler med varibelt tilluftsflöde och överluft Närvarodetektering och temperaturmätning görs i den aktiva komfortmodulen, som reglerar tilluftsmängd samt kyla och/eller värme så att inställt rumsklimat uppnås. Frånluft via ljuddämpat överluftsdon till korridor med central frånluft. Möjliga tillval * y Uppvärmning av rum via radiator och radiatorställdon kopplat till -systemet. Alternativt med uppvärmning via värmeslinga i komfortmodul. y Närvarodetektering och temperaturmätning i komfortmodul. y Närvarodetektering och temperaturmätning, väggmonterad. y Individuell temperaturinställning via börvärdesomställare. y Temperaturmätning och reglering, väggmonterad. y Luftkvalitet och fuktdetektering med reglering, väggmonterad. y Luftkvalitet och fuktdetektering i komfortmodul. y Fönsterdetektering för avstängning av kylkrets vid öppet fönster. y Kondensvakt för kylkrets. För fördjupad information och fullständig funktionsbeskrivning, se system- resp. funktionsguide. Produktförslag Komfortmoduler Parasol RTA Överluftsdon IAQ Överluftsdon, ljuddämpande CIRCO ORTO SOTTO Parasol * SMA * SMB Möjliga tillbehör* WCS Kyla *CG-IV RTS Parasol * SMA * SMB Kyla *CG-IV *Actuator Värme Systemtillbehör ACTUATOR, radiatorställdon CG-IV, kondensvakt IAQ, luftkvalitets-, temperaturoch fuktgivare OCS, närvarodetektor, inkl. temperatur- och fuktgivare RTA, temperaturgivare och börvärdesomställare RTS, temperaturgivare SMA, luftkvalitets- och fuktgivare i komfortmodul SMB, sensormodul för temperatur och närvaro i komfortmodul WCS, fönsterkontakt Reservation för ändringar. 17

18 Projekteringsguide - VS, Kyla & Ventilation Konferensrum med vatten- och luftburet klimat Överluftsdon Tilluftsdon Komfortmodul Systemtillbehör Förslag på konferensrumslösning med en eller flera aktiva komfortmoduler tillsammans med en eller flera aktiva tilluftsdon. Rummet har variabelt tilluftsflöde och frånluft via överluft. Närvarodetektering och temperaturmätning görs i det aktiva tilluftsdonet, eller komfortmodulen, dessa samreglerar för att rummet tillförs rätt tilluftmängd samt kyla och/eller värme så att inställt rumsklimat uppnås. Frånluft via ljuddämpat överluftsdon, anpassat för högre luftflöden till korridor med central frånluft. Aktivt don Överluftsdon Parasol * SMA * SMB Kyla *CG-IV Aktivt don Värme Parasol Radiatorställdon Kyla *CG-IV * SMA * SMB Möjliga tillval * y Uppvärmning av rum via radiator och radiatorställdon kopplat till -systemet. Alternativt med uppvärmning via värmeslinga i komfortmodul. y Närvarodetektering och temperaturmätning i komfortmodul. y Individuell temperaturinställning via börvärdesomställare. y Temperaturmätning och reglering, väggmonterad. y Luftkvalitet och fuktdetektering med reglering, väggmonterad. y Luftkvalitet och fuktdetektering i komfortmodul. y Fönsterdetektering för avstängning av kylkrets vid öppet fönster. y Kondensvakt för kylkrets. För fördjupad information och fullständig funktionsbeskrivning, se system- resp. funktionsguide. Produktförslag Komfortmoduler Parasol Tilluftsdon Colibri Möjliga tillbehör* RTA IAQ Överluftsdon, höga flöde CTK CTM WCS RTS *Actuator Systemtillbehör ACTUATOR, radiatorställdon CG-IV, kondensvakt IAQ, luftkvalitets-, temperaturoch fuktgivare RTA, temperaturgivare och börvärdesomställare RTS, temperaturgivare SMA, luftkvalitets- och fuktgivare i komfortmodul SMB, sensormodul för temperatur och närvaro i komfortmodul WCS, fönsterkontakt 18 Reservation för ändringar

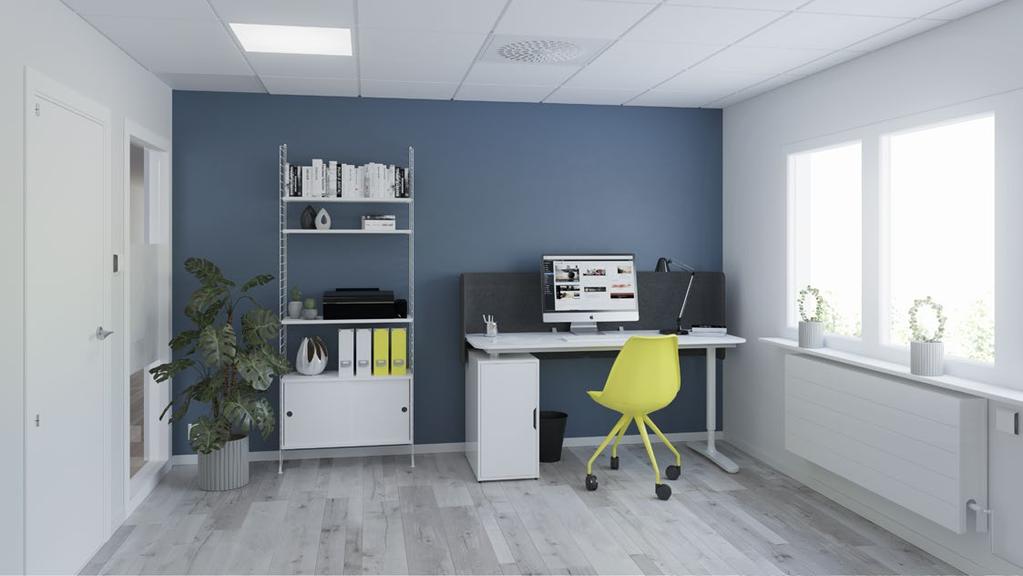

19 Projekteringsguide - VS, Kyla & Ventilation Kontor med luftburet klimat i balans Frånluftsdon Tilluftsdon Systemtillbehör Förslag på kontorslösning med ett eller flera aktiva tillluftsdon och frånluft i balans. Närvarodetektering och temperaturmätning görs i det aktiva tillluftsdonet, donet reglerar tilluftmängd så att inställt rumsklimat uppnås. Frånluft via frånluftsspjäll och passivt frånluftsdon. Möjliga tillval * y Uppvärmning av rum via radiator och radiatorställdon kopplat till -systemet. y Uppvärmning via övertempererad tilluft. y Individuell temperaturinställning via börvärdesomställare. y Fönsterdetektering för avstängning av ventilation vid öppet fönster. y Luftkvalitet och fuktdetektering med reglering, väggmonterad. y Luftkvalitet och fuktdetektering med reglering i frånluftsspjäll. För fördjupad information och fullständig funktionsbeskrivning, se system- resp. funktionsguide. Produktförslag Tilluftsdon Colibri Spjäll Damper Ljuddämpare till spjäll CLA SORDO Passiva frånluftsdon Ceiling Collection EXP GRC GRL PELICAN CE HF RTS RTA * SMA Aktivt don Möjliga tillbehör* WCS IAQ Aktivt don *Actuator Värme Radiatorställdon Systemtillbehör ACTUATOR, radiatorställdon IAQ, luftkvalitets-, temperaturoch fuktgivare RTA, temperaturgivare och börvärdesomställare RTS, (vid luftvärmning) temperaturgivare SMA, luftkvalitets- och fuktgivare i frånluftspjäll WCS, fönsterkontakt Reservation för ändringar. 19

20 Projekteringsguide - VS, Kyla & Ventilation Klassrum med luftburet klimat i balans Passiva frånluftsdon Passiva tilluftsdon Systemtillbehör Förslag på klassrumslösning, separata spjäll för till- och frånluft, en eller flera passiva tillufts- och frånluftsdon. Rummet har variabelt tilluftsflöde och frånluftsflöde i balans. Temperaturmätning av rumsluften görs i frånluftspjället och systemet reglerar till- och frånluftsmängden i klassrummet så att rätt rumsklimat uppnås. Till- och frånluft utföres med passiva till- och frånluftsdon. * SMA Passivt don Passivt don Värme Radiatorställdon Möjliga tillval * y Uppvärmning av rum via radiator och radiatorställdon kopplat till -systemet. y Uppvärmning via övertempererad tilluft. y Närvarodetektering för separata luftflödes- och temperaturinställningar vid närvaro respektive frånvaro i klassrummet. y Individuell temperaturinställning via börvärdesomställare. y Temperaturmätning och reglering, väggmonterad. y Luftkvalitet och fuktdetektering med reglering i frånluftsspjäll. y Luftkvalitet och fuktdetektering med reglering, väggmonterad. y Fönsterdetektering för avstängning av ventilation vid öppet fönster. För fördjupad information och fullständig funktionsbeskrivning, se system- resp. funktionsguide. Produktförslag Spjäll Damper Ljuddämpare till spjäll CLA SORDO Passiva tilluftsdon Ceiling Collection Passiva frånluftsdon Ceiling Collection EXP GRC GRL PELICAN CE HF Möjliga tillbehör* OCS RTA IAQ RTS WCS *Actuator Systemtillbehör ACTUATOR, radiatorställdon IAQ, luftkvalitets-, temperaturoch fuktgivare OCS, närvarodetektor inkl. temperatur- och fuktgivare RTA, temperaturgivare och börvärdesomställare RTS, temperaturgivare SMA, luftkvalitets- och fuktgivare i frånluftspjäll WCS, fönsterkontakt 20 Reservation för ändringar

21 Projekteringsguide - VS, Kyla & Ventilation Klassrum med luftburet klimat med dragskåpsventilation i balans Passiva frånluftsdon Passiva tilluftsdon Mätenhet Systemtillbehör Förslag på klassrumslösning med separata -spjäll för till- och frånluft, en eller flera passiva tillufts- och frånluftsdon. Rummet har variabelt tillufts- och frånluftsflöde i balans med dragskåpsventilation. Temperaturmätning av rumsluften görs i frånluftspjället och systemet reglerar till och frånluftsmängden i klassrummet så att rätt rumsklimat uppnås. Mätning av dragskåpsventilation görs via mätfläns som balanserar med att först minska frånluften, om detta inte räcker så kommer tilluften att öka för att balansera luftflödena i rummet. Alternativt kan flödesbalansering utföras via indikering från dragskåp. Till- och frånluft utföres med passiva till- och frånluftsdon. Möjliga tillval * y Uppvärmning av rum via radiator och radiatorställdon kopplat till -systemet. y Uppvärmning via övertempererad tilluft. y Närvarodetektering för separata luftflödes och temperaturinställningar vid närvaro respektive frånvaro i klassrummet. y Individuell temperaturinställning via börvärdesomställare. y Temperaturmätning och reglering, väggmonterad. y Luftkvalitet och fuktdetektering med reglering, väggmonterad. y Luftkvalitet och fuktdetektering med reglering i frånluftsspjäll. y Dragskåps indikering till -systemet via kontakt. y Fönsterdetektering för avstängning av ventilation vid öppet fönster. För fördjupad information och fullständig funktionsbeskrivning, se system- resp. funktionsguide. Produktförslag Spjäll/mätenhet Damper Measure Ljuddämpare till spjäll CLA SORDO Passiva tilluftsdon Ceiling Collection OCS Passiva frånluftsdon Ceiling Collection EXP GRC GRL PELICAN CE HF RTA Measure * SMA Passivt don Möjliga tillbehör* IAQ WCS Radiatorställdon Systemtillbehör ACTUATOR, radiatorställdon IAQ, luftkvalitets-, temperaturoch fuktgivare IRE, ingångsmodul OCS, närvarodetektor inkl. temperatur- och fuktgivare RTA, temperaturgivare och börvärdesomställare RTS, temperaturgivare SMA, luftkvalitets- och fuktgivare i frånluftspjäll WCS, fönsterkontakt Reservation för ändringar. RTS IRE Passivt don Dragskåp Ö - S Värme *Actuator 21

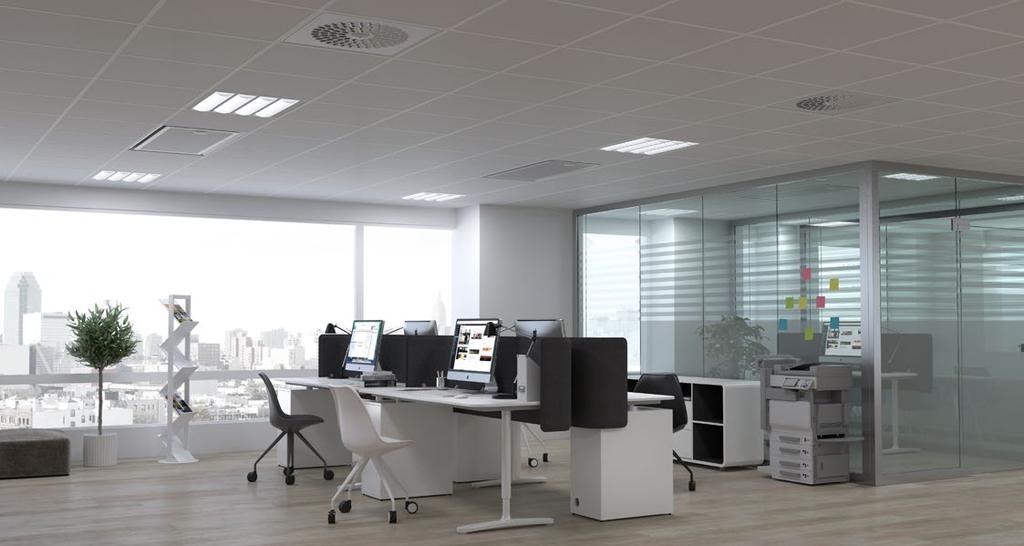

22 Projekteringsguide - VS, Kyla & Ventilation Kontorslandskap med vatten- och luftburet klimat med balanserad frånluft Komfortmodul Tilluftsdon Komfortmodul Tilluftsdon Förslag på kontorslandskapslösning med en eller flera aktiva komfortmoduler tillsammans med en eller flera aktiva tilluftsdon eller spjäll. Rummet har variabelt tilluftsflöde och frånluft som balanseras via spjäll och frånluftsdon. Närvarodetektering och temperaturmätning görs i det aktiva tilluftsdonet, eller komfortmodulen, dessa samreglerar för att rummet tillförs rätt tilluftmängd samt kyla och/eller värme så att inställt rumsklimat uppnås. Frånluft via separata frånluftsspjäll och passiva frånluftsdon. Möjliga tillval * y Uppvärmning av rum via radiator och radiatorställdon kopplat till -systemet. Alternativt med uppvärmning via värmeslinga i komfortmodul. y Närvarodetektering för separata luftflödes och temperaturinställningar vid närvaro respektive frånvaro. y Individuell temperaturinställning via börvärdesomställare. y Temperaturmätning och reglering, väggmonterad. y Luftkvalitet och fuktdetektering med reglering, väggmonterad. y Luftkvalitet och fuktdetektering med reglering i frånluftsspjäll. y Fönsterdetektering för avstängning av kylkrets vid öppet fönster. y Kondensvakt för kylkrets. För fördjupad information och fullständig funktionsbeskrivning, se system- resp. funktionsguide. Produktförslag Spjäll Damper Swegon komfortmodul PACIFIC, passiva komfortmoduler PARASOL Zenith, PARASOL Parasol, aktiv komfortmodul Tilluftsdon Colibri Ljuddämpare till spjäll CLA SORDO Passiva tilluftsdon Ceiling Collection Aktivt don OCS RTA * SMA IAQ Parasol * SMA * SMB Möjliga tillbehör* Kyla *CG-IV WCS Komfort modul Kyla*CG-IV *Actuator Värme Passivt luftdon Passiva frånluftsdon Ceiling Collection EXP GRC GRL PELICAN CE HF Systemtillbehör ACTUATOR, radiatorställdon CG-IV, kondensvakt IAQ, luftkvalitets-, temperaturoch fuktgivare OCS, närvarodetektor inkl. temperatur- och fuktgivare RTA, temperaturgivare och börvärdesomställare RTS, temperaturgivare SMA, luftkvalitets- och fuktgivare i frånluftspjäll WCS, fönsterkontakt 22 Reservation för ändringar

23 Projekteringsguide - VS, Kyla & Ventilation Hotellrum Frånluftsspjäll badrum (syns ej i bild) Tilluftsspjäll (syns ej i bild) Komfortmodull till hotell Systemtillbehör Nyckelkortshållare SYST SENSO II med IRE Förslag på hotellrumslösning, rummet har variabelt tilluftsflöde och frånluft som balanseras via spjäll på till- och frånluft. Komfortmodulen regleras så att rummet tillförs rätt tilluftmängd samt kyla och/eller värme så att inställt rumsklimat uppnås. Frånluft via separata frånluftsspjäll och passiva frånluftsdon i badrum. Möjliga tillval * y Uppvärmning av rum via radiator och radiatorställdon kopplat till -systemet. Alternativt med uppvärmning via värmeslinga i komfortmodul. y Närvaroindikering via nyckelkortshållare. y Individuell temperaturinställning via börvärdesomställare. y Fönsterdetektering för avstängning av kylkrets vid öppet fönster. y Kondensvakt för kylkrets. y Golvvärme i badrum. För fördjupad information och fullständig funktionsbeskrivning, se system- resp. funktionsguide. Produktförslag Spjäll PARAGON b T-EAK-VAV-XXX-, Frånluft PARAGON b T-SAK-VAV-XXX-, Tilluft Swegon komfortmodul PARAGON med CU Ljuddämpare till spjäll CLA SORDO Överluftsdon, ljuddämpande CIRCO ORTO SOTTO PARAGON Möjliga tillbehör* SYST SENSO RTA WCS Kyla *CG-IV * IRT Värme *Actuator Badrum *Golvvärme El / Vatten Passiva frånluftsdon EXC EXK EXP Systemtillbehör ACTUATOR, radiatorställdon CG-IV, kondensvakt IAQ, luftkvalitets-, temperaturoch fuktgivare IRE, ingångsmodul IRT, IR-temperaturgivare SYST SENSO II, nyckelkortshållare RTA, temperaturgivare och börvärdesomställare WCS, fönsterkontakt Reservation för ändringar. 23

24 Projekteringsguide - VS, Kyla & Ventilation VS & Kyla Ventiler och ställdon Funktion Ställdon och ventil kan regleras endera via IORE eller via CU. Ställdon och ventiler kan fås monterade på vissa produkter från fabrik eller köpas som separat tillbehör. Alternativt så köps ställdon och ventiler separat. Dock måste alla ställdon drivas med DC då det är vad som stöds av systemet. Ställdon NO / NC Ställdon för styrventiler i Swegons system kan väljas normalt öppna NO eller normalt stängda NC. Detta innebär att ventilställdonet öppnar eller stänger när det blir strömlöst. NO Normally open, strömlöst öppet Används i anläggningen där det önskas att vattencirkulation över rumsapparaten ska vara möjligt även om strömmen går. Förslagsvis på värmesystem som frostskydd. NC Normally closed, strömlöst stängd För anläggningar där flöden över rumsapparaten inte ska vara möjligt när strömmen går. Tex. kylbaffelsystem där daggpunkt och kondensreglering slutar fungera när strömmen går. Ventil VEN (vinkelventil) och ventil VDN (rak ventil) med ställdon Motionering av ventiler Funktionen innebär att vattenventilerna motioneras regelbundet genom automatik för att undvika att de börjar kärva eller fastnar. Under motioneringen öppnas alla ventiler som är kopplade till regulatorn maximalt under 6 minuter och stängs sedan. Ventilerna till kylsystemet motioneras först, därefter motioneras ventilerna till värmesystemet. Injustering av ventil Ventilsortiment Ett flertal olika ventiler kan levereras av Swegon. Exempelvis finns allt ifrån mätbara styrventiler till on/off ventiler. Kontakta ditt lokala Swegonkontor för mer info. Reglering av styrventiler Swegons medlevererade ventiler på vattenburna produkter kan användas för injustering av vattenkrets. Injustering av ventil Medlevererade ventiler på vattenburna produkter är vid leveranstillfället inställda fullt öppna. Önskat kv-värde ställs in vid injusteringen. Se aktuell ventils datablad. Flödesmängden ställs in genom att justera ventilkäglan. Detta utförs enkelt med hjälp av medföljande skyddskåpa där varje kv-värde är markerat med olika långa streck. Lyfthöjden är alltid densamma oavsett inställning. 24 Reservation för ändringar

25 Projekteringsguide - VS, Kyla & Ventilation Anslutning kyla/värme Parasol Vattenanslutning Parasol 600 Vattenanslutning Parasol 1200 Parasol 600 Parasol B2 B1 A1 B B1 Värme retur/ Heating return Värme tillopp/ Heating supply Kyla tillopp/ Cooling supply Värme retur/ Heating return Värme tillopp/ Heating supply A1 Kyla retur/ Cooling return Kyla tillopp/ Cooling supply Kyla retur/ Cooling return A1 = = B1 = B2 = Tillopp kylvatten Retur kylvatten Tillopp värmevatten Retur värmevatten A1 = = B1 = B2 = Tillopp kylvatten Retur kylvatten Tillopp värmevatten Retur värmevatten Observera: För enmodulsenheten är det viktigt att kylvattnet ansluts till rätt anslutningsrör. Strömningens riktning är avgörande för att få ut full kapacitet. Vattnets flödesriktning är märkt på enhetens gavel med riktningspilar. Tabell koppling Komponent Version Fabriksmonterat Anslutning Kopplingstyp Anslutning Kopplingstyp Parasol A endast Kyla Ställdon och ventil Retur DN15 utv gänga Tillopp Slät rör 12x1,0 mm Parasol B Kyla/Värme Ställdon och ventil Retur DN15 utv gänga Tillopp Slät rör 12x1,0 mm Parasol A endast Kyla - Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm Parasol B Kyla/Värme - Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm Reservation för ändringar. 25

26 Projekteringsguide - VS, Kyla & Ventilation Parasol EX Vattenanslutning Parasol EX Vattenanslutning Parasol EX Parasol EX 690, sidovy Parasol EX 1290, sidovy Värme retur/ Heating return B2 Värme retur/ Heating return B2 A Värme tillopp/ Heating supply B1 Kyla tillopp/ Cooling supply A1 Kyla tillopp/ Cooling supply A1 Värme tillopp/ Heating supply B1 B Kyla retur/ Cooling return Kyla retur/ Cooling return C B1 = Tillopp värmevatten B2 = Retur värmevatten A1 = Tillopp kylvatten = Retur kylvatten B1 = Tillopp värmevatten B2 = Retur värmevatten A1 = Tillopp kylvatten = Retur kylvatten Montering ventilkit, 690/1290 A. Vik ut styrplåten 90 B. Lyft av inkopplade ventilkit från styrplåten C. Montera ventilkit på vattenrör för kyla retur samt värme retur. Tabell koppling Komponent Version Medlevererade/ Inkopplade Anslutning Kopplingstyp Anslutning Kopplingstyp Parasol EX A endast Kyla - Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm Parasol EX B Kyla/Värme - Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm Parasol EX A endast Kyla Ställdon och ventil Retur DN15 utv gänga Tillopp Slät rör 12x1,0 mm Parasol EX B Kyla/Värme Ställdon och ventil Retur DN15 utv gänga Tillopp Slät rör 12x1,0 mm 26 Reservation för ändringar

27 Projekteringsguide - VS, Kyla & Ventilation PARASOL Zenith Vattenanslutning PARASOL Zenith 1200 Vattenanslutning PARASOL Zenith PARASOL Zenith 1200, gavelvy PARASOL Zenith 1800, gavelvy B2 Värme retur/ Heating return Kyla retur/ Cooling return Kyla retur/ Cooling return B1 A1 A1 Värme tillopp/ Heating supply Kyla tillopp/ Cooling supply Kyla tillopp/ Cooling supply A1 = = B1 = B2 = Tillopp kylvatten Retur kylvatten Tillopp värmevatten Retur värmevatten A1 = = Tillopp kylvatten Retur kylvatten Observera: Det är viktigt att kylvattnet ansluts till rätt anslutningsrör. Strömningens riktning är avgörande för att få ut full kapacitet. Vattnets flödesriktning är märkt på enhetens gavel med riktningspilar. Tabell koppling Komponent Version Fabriksmonterat Anslutning Kopplingstyp Anslutning Kopplingstyp PARASOL Zenith A endast Kyla Ställdon och ventil Retur DN15 utv gänga Tillopp Slät rör 12x1,0 mm PARASOL Zenith B Kyla/Värme Ställdon och ventil Retur DN15 utv gänga Tillopp Slät rör 12x1,0 mm PARASOL Zenith A endast Kyla - Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm PARASOL Zenith B Kyla/Värme - Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm Reservation för ändringar. 27

28 Projekteringsguide - VS, Kyla & Ventilation PARASOL Vattenanslutning PARASOL 600 Vattenanslutning PARASOL 1200 PARASOL 600, gavelvy PARASOL 1200, gavelvy 600 B2 B1 A1 B B1 Värme retur/ Heating return Värme tillopp/ Heating supply Kyla tillopp/ Cooling supply Värme retur/ Heating return Värme tillopp/ Heating supply A1 Kyla retur/ Cooling return Kyla tillopp/ Cooling supply Kyla retur/ Cooling return A1 = Tillopp kylvatten = Retur kylvatten B1 = Tillopp värmevatten B2 = Retur värmevatten Observera: För enmodulsenheten är det viktigt att kylvattnet ansluts till rätt anslutningsrör. Strömningens riktning är avgörande för att få ut full kapacitet. Vattnets flödesriktning är märkt på enhetens gavel med riktningspilar. A1 = Tillopp kylvatten = Retur kylvatten B1 = Tillopp värmevatten B2 = Retur värmevatten Tabell koppling Komponent Version Fabriksmonterat Anslutning Kopplingstyp Anslutning Kopplingstyp PARASOL A endast Kyla Ställdon och ventil Retur DN15 utv gänga Tillopp Slät rör 12x1,0 mm PARASOL B Kyla/Värme Ställdon och ventil Retur DN15 utv gänga Tillopp Slät rör 12x1,0 mm PARASOL A endast Kyla - Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm PARASOL B Kyla/Värme - Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm 28 Reservation för ändringar

29 Projekteringsguide - VS, Kyla & Ventilation PARASOL EX Vattenanslutning PARASOL EX Vattenanslutning PARASOL EX PARASOL EX 690, sidovy PARASOL EX 1290, sidovy Värme retur/ Heating return B2 Värme retur/ Heating return B2 Värme tillopp/ Heating supply B1 Kyla tillopp/ Cooling supply A1 Kyla tillopp/ Cooling supply A1 Värme tillopp/ Heating supply B1 Kyla retur/ Cooling return Kyla retur/ Cooling return B1 = Tillopp värmevatten B2 = Retur värmevatten A1 = Tillopp kylvatten = Retur kylvatten B1 = Tillopp värmevatten B2 = Retur värmevatten A1 = Tillopp kylvatten = Retur kylvatten Tabell koppling Komponent Version Medlevererade/ Inkopplade Anslutning Kopplingstyp Anslutning Kopplingstyp PARASOL EX A endast Kyla - Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm PARASOL EX B Kyla/Värme - Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm PARASOL EX A endast Kyla Ställdon och ventil Retur DN15 utv gänga Tillopp Slät rör 12x1,0 mm PARASOL EX B Kyla/Värme Ställdon och ventil Retur DN15 utv gänga Tillopp Slät rör 12x1,0 mm Reservation för ändringar. 29

30 Projekteringsguide - VS, Kyla & Ventilation PARAGON Anslutning på höger sida -R, för variant HC, NC och CCO Rekommenderade gränsvärden Max. rekommenderat arbetstryck: 1600 kpa Max. framledningstemperatur: 60 C A1 HC 35 x 3 57 B1 B2 A1 NC 106 A1 B1 B2 CCO Vy baksidan, vattenanslutning.. A1 = Kylvatten, tillopp B1 = Värmevatten, tillopp = Kylvatten, retur B2 = Värmevatten, retur Anslutning på vänster sida -L, för variant HC, NC och CCO HC A1 NC 35 x 3 57 B1 B2 A1 CCO 106 A1 B1 B2 Vy baksidan, vattenanslutning. A1 = Kylvatten, tillopp B1 = Värmevatten, tillopp = Kylvatten, retur B2 = Värmevatten, retur Tabell koppling Komponent Version Fabriksmonterat Anslutning Kopplingstyp Anslutning Kopplingstyp PARAGON HC A endast Kyla Ställdon och ventil Retur DN15 utv gänga Tillopp Slät rör 12x1,0 mm PARAGON HC A endast Kyla - Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm PARAGON NC A endast Kyla Ställdon och ventil Retur DN15 utv gänga Tillopp Slät rör 12x1,0 mm PARAGON NC B Kyla/Värme Ställdon och ventil Retur DN15 utv gänga Tillopp Slät rör 12x1,0 mm PARAGON NC A endast Kyla - Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm PARAGON NC B Kyla/Värme - Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm PARAGON HC CCO B Kyla/Värme CCO-ventil Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm 30 Reservation för ändringar

31 Projekteringsguide - VS, Kyla & Ventilation PARAGON Wall Anslutning på höger sida -R, för variant HC, NC och CCO Rekommenderade gränsvärden Max. rekommenderat arbetstryck: 1600 kpa Max. framledningstemperatur: 60 C A1 HC 35x3 57 B1 B2 A1 NC 106 A1 B1 B2 CCO Vy baksidan, vattenanslutning.. A1 = Kylvatten, tillopp B1 = Värmevatten, tillopp = Kylvatten, retur B2 = Värmevatten, retur Anslutning på vänster sida -L, för variant HC, NC och CCO HC A1 NC 35x3 57 B1 B2 A1 106 CCO A1 B1 B2 Vy baksidan, vattenanslutning. A1 = Kylvatten, tillopp B1 = Värmevatten, tillopp = Kylvatten, retur B2 = Värmevatten, retur Tabell koppling Komponent Version Fabriksmonterat Anslutning Kopplingstyp Anslutning Kopplingstyp PARAGON W HC A endast Kyla Ställdon och ventil Retur DN15 utv gänga Tillopp Slät rör 12x1,0 mm PARAGON W HC A endast Kyla - Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm PARAGON W NC A endast Kyla Ställdon och ventil Retur DN15 utv gänga Tillopp Slät rör 12x1,0 mm PARAGON W NC B Kyla/Värme Ställdon och ventil Retur DN15 utv gänga Tillopp Slät rör 12x1,0 mm PARAGON W NC A endast Kyla - Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm PARAGON W NC B Kyla/Värme - Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm PARAGON W HC CCO B Kyla/Värme CCO-ventil Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm Reservation för ändringar. 31

32 Projekteringsguide - VS, Kyla & Ventilation PACIFIC Vattenanslutning PACIFIC Rekommenderade gränsvärden Max. rekommenderat arbetstryck: 1600 kpa Max. framledningstemperatur: 60 C Ø 12 x 1,0 PACIFIC PACIFIC Ø 160 B2 B1 A1 Kyla retur/ Cooling return Värme retur/ Heating return Värme tillopp/ Heating supply Kyla tillopp/ Cooling supply PACIFIC, vattenanslutning, gavelvy A1 = Tillopp kylvatten = Retur kylvatten B1 = Tillopp värmevatten B2 = Retur värmevatten Observera: Det är viktigt att kylvattnet ansluts till rätt anslutningsrör. Strömningens riktning är avgörande för att få ut full kapacitet. Vattnets flödesriktning är märkt på enhetens gavel med riktningspilar. Tabell koppling Komponent Version Fabriksmonterat Anslutning Kopplingstyp Anslutning Kopplingstyp PACIFIC A endast Kyla Ställdon och ventil Retur DN20 utv gänga Tillopp Slät rör 12x1,0 mm PACIFIC B Kyla/Värme Ställdon och ventil Retur DN20/DN15 utv gänga Tillopp Slät rör 12x1,0 mm PACIFIC A endast Kyla - Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm PACIFIC B Kyla/Värme - Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm 32 Reservation för ändringar

33 Projekteringsguide - VS, Kyla & Ventilation PRIMO Vattenanslutning PRIMO A Primo frontvy. A = Utloppsstos, B = Längd Kyla retur/ Cooling return B Anslutningsdimensioner. A. Förläggningsrör, styrkablage Ø25 mm B. Retur kyla Ø28 mm C. Retur värme Ø22 mm D. Tillopp värme Ø22 mm E. Tillopp kyla Ø28 mm F. Luftkanal Ø125, 160 eller 200 mm B2 Värme retur/ Heating return B1 Värme tillopp/ Heating supply A1 Kyla tillopp/ Cooling supply PRIMO, vattenanslutning, gavelvy A1 = Tillopp kylvatten = Retur kylvatten B1 = Tillopp värmevatten B2 = Retur värmevatten Observera: Det är viktigt att kylvattnet ansluts till rätt anslutningsrör. Strömningens riktning är avgörande för att få ut full kapacitet. Vattnets flödesriktning är märkt på enhetens gavel med riktningspilar. Tabell koppling Komponent Version Fabriksmonterat Anslutning Kopplingstyp Anslutning Kopplingstyp PRIMO B Kyla - Retur Slät rörände Ø28x1,0 mm Tillopp Slät rörände Ø28x1,0 mm PRIMO B Värme - Retur Slät rörände Ø22x1,0 mm Tillopp Slät rörände Ø22x1,0 mm Reservation för ändringar. 33

34 Projekteringsguide - VS, Kyla & Ventilation ADRIATIC VF Vattenanslutning ADRIATIC 22 52, Rekommenderade gränsvärden Max. rekommenderat arbetstryck: 1600 kpa Max. framledningstemperatur: 60 C Kyla retur/ Cooling return B2 Värme retur/ Heating return B1 Värme tillopp/ Heating supply A1 Kyla tillopp/ Cooling supply 70 ADRIATIC, vattenanslutning A1 = Tillopp kylvatten = Retur kylvatten B1 = Tillopp värmevatten B2 = Retur värmevatten ADRIATIC, gavelvy. Observera: Det är viktigt att kylvattnet ansluts till rätt anslutningsrör. Strömningens riktning är avgörande för att få ut full kapacitet. Vattnets flödesriktning är märkt på enhetens gavel med riktningspilar Horisontell anslutning i gavel -(OH), vy långsida. L = lägd Invändig anslutning (-I), vy långsida. L = lägd Tabell koppling Komponent Version Fabriksmonterat Anslutning Kopplingstyp Anslutning Kopplingstyp ADRIATIC A endast Kyla - Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm ADRIATIC B Kyla/Värme - Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm 34 Reservation för ändringar

35 Projekteringsguide - VS, Kyla & Ventilation FRB FRB 290 och 430 Rekommenderade gränsvärden Max. rekommenderat arbetstryck: 1600 kpa A=288; B=428 A=210; B=350 B1 A1 27 Kyla retur/ Cooling return FRB, vattenanslutning A1 = Tillopp kylvatten = Retur kylvatten Kyla tillopp/ Cooling supply FRB, gavelvy. A=FRB 290, B=FRB 430. Observera: Det är viktigt att kylvattnet ansluts till rätt anslutningsrör. Strömningens riktning är avgörande för att få ut full kapacitet. Vattnets flödesriktning är märkt på enhetens gavel med riktningspilar. A=251; B=259 A=168; B=176 Invändig anslutning (-I), vy långsida. A=FRB 290, B=FRB 430 A=48; B=39 Horisontell anslutning i gavel, (-H) vy långsida. A=FRB 290, B=FRB 430 Tabell koppling Komponent Version Fabriksmonterat Anslutning Kopplingstyp Anslutning Kopplingstyp FRB A endast Kyla - Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm Reservation för ändringar. 35

36 Projekteringsguide - VS, Kyla & Ventilation Ventilation Snabbval Luftdon Colibri Luftdon med inbyggd radiomodul för reglering av luftflöde variabelt alternativt konstantflöde. L U F T F L Ö D E - L J U D N I V Å - K Y L E F F E K T Colibri Min. * 50 Pa/ 30 db (A) P 150 Pa/ 35 db (A) P Δt=8K Δt =8K Storlek l/s m 3 /h l/s m 3 /h W l/s m 3 /h W * Produkten kan reglera nedanför min. men mätnoggrannheten kan inte garanteras, för toleranser se separat produktblad. Komfortmodul Parasol Komfortmodul med inbyggd radiomodul som behovsstyr luftflöde samt kyler och värmer vattenburet för bästa energieffektivitet och komfort. Parasol Storlek (mm) * Primärluftflöde Tryckområde Kylkapacitet - totalt Värmekapacitet l/s Pa W Vatten El 600, * Med anpassningar till ett flertal taksystem. 36 Reservation för ändringar

37 Projekteringsguide - VS, Kyla & Ventilation Spjäll/mätenhet - Cirkulärt utförande Damper (spjäll) Spjäll med inbyggd radiomodul, kan vara flödesstyrt, tryckstyrt eller ha optimerande funktion tillsammans med övriga produkter. Mäter aktuell kanaltemperatur. Measure (mätenhet) Mätenhet med inbyggd radiomodul. Mäter luftflöde och temperatur. F L Ö D E S O M R Å D E Storlek Min. (0,6m/s) * Max. (10m/s) * l/s m 3 /h l/s m 3 /h * Produkten kan reglera nedanför min. men mätnoggrannheten kan inte garanteras, för toleranser se separat produktblad Reservation för ändringar. 37

38 Projekteringsguide - VS, Kyla & Ventilation Spjäll/mätenhet - Rektangulärt utförande Damper Measure Storlek BXH (mm) Vridmoment (Nm) Normal motor Vikt (kg) Fjäderåtergång Vridmoment (Nm) Vikt (kg) Flödesområde Min (1m/s) Max (10m/s) l/s m 3 /h l/s m 3 /h Tolerans Q * ±5% men minst ±x l/s Storlek BXH (mm) Vikt (kg) Flödesområde Min (1m/s) Max (10m/s) l/s m 3 /h l/s m 3 /h Tolerans Q * ±5% men minst ±x l/s 200 x ,2 5 8, x ,4 5 9, x ,9 5 10, x ,4 5 12, x ,9 5 13, x ,4 5 15, x ,4 5 16, x , , x ,9 5 11, x ,4 5 12, x ,9 5 14, x ,4 5 15, x , , x , , x , , x ,0 5 14, x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , x , , * Installerat enligt anvisningarna 200 x 200 2, x 200 3, x 200 3, x 200 3, x 200 4, x 200 4, x 200 5, x 200 6, x 300 3, x 300 3, x 300 4, x 300 4, x 300 5, x 300 5, x 300 6, x 400 4, x 400 4, x 400 5, x 400 5, x 400 6, x 400 7, x 400 8, x 400 9, x , x 500 5, x 500 5, x 500 6, x 500 6, x 500 7, x 500 8, x 500 9, x , x 600 6, x 600 7, x 600 7, x 600 8, x 600 9, x , x , x 700 7, x 700 7, x 700 8, x 700 9, x , x , * Installerat enligt anvisningarna 38 Reservation för ändringar

39 Projekteringsguide - VS, Kyla & Ventilation Monteringsalternativ Raksträcka anslutning kanal till donlåda Anslutning på komfortmodul både höger och vänster ØA 1. Anslutningsdimensioner 2.* 3. Enhet A Parasol 600 MF Ø 125 Parasol 600 PF Ø 160 Parasol 1200 HF Ø 125 Parasol 1200 PF Ø 160 Luftanslutningssida vid leverans Raksträckekrav cirkulära kanaler. 1-3: Antal Ø före produkt: 0 x Ø. 4: Antal Ø före produkt: 1 x Ø. 5: Antal Ø före produkt: 2 x Ø. * Renslucka Alternativ luftanslutningssida 1. Skruva loss fyra skruvar vardera från stos och lock. 2. Byt plats på stos och lock. 3. Skruva fast stos och lock med vardera fyra skruvar på ny sida Reservation för ändringar.

40 Projekteringsguide - VS, Kyla & Ventilation Raksträcka anslutning kanal till spjäll Cirkulärt utförande Raksträcka anslutning kanal till spjäll Rektangulärt utförande OBS! Spjällaxlarna måste monteras horisontellt. 1. Raksträcka före Damper i rektangulära kanaler Typ av störning 2. E (m2 =5%) E (m2 =10%) En 90 -böj E=3xB E=2xB T-stycke E=3xB E=2xB B B 3*. H E 4. H E Krav raksträcka rektangulära kanaler. Raksträcka före/efter Damper ljuddämpare med baffel Krav raksträcka rektangulär Damper och ljuddämpare med baffel. Montage med raksträcka gäller både till- och frånluft. Raksträckekrav cirkulära kanaler. 1-5: Antal Ø före produkt: 0 x Ø. 6: Antal Ø före produkt: 2 x Ø. * Renslucka 1 = Rektangulär Damper 2 = Rak kanal 500 mm. 3 = Ljuddämpare med baffel. Fästsvep FSR Använd fästsvep FSR för att enkelt kunna demontera spjäll vid service eller reparation Damper Fästsvep FSR Ljuddämpare Reservation för ändringar

41 Projekteringsguide - VS, Kyla & Ventilation Raksträcka anslutning kanal till mätenhet - Cirkulärt utförande 1. Raksträcka anslutning kanal till mätenhet - Rektangulärt utförande Raksträcka före Measure i rektangulära kanaler Typ av störning E (m 2 =5%) E (m 2 =10%) En 90 -böj E = 3 x B E = 2 x B T-stycke E = 3 x B E = 2 x B B B 2 *. E H E H 3. Krav raksträcka rektangulära kanaler. 4. Krav raksträcka cirkulära kanaler. 1-3: Antal Ø före produkt: 0 x Ø. 4: Antal Ø före produkt: 2 x Ø. * Renslucka Fästsvep FSR Använd fästsvep FSR för att enkelt kunna demontera mätenhet vid service eller reparation. 1. Measure 2. Fästsvep FSR Reservation för ändringar. 41
