1 SYSTEMGUIDE Swegon WISE Behovsstyrd ventilation har aldrig varit enklare Från och med programversion 1.0

2 Innehåll Behovsstyrd ventilation har aldrig varit enklare än med nya WISE... 3 Termer och begrepp... 3 Swegon har lösningen... 3 CAV, VAV och DCV i ett och samma system... 4 Fördelar med olika ventilationsprinciper... 4 Kabeltrassel och kommunikationsproblem ett minne blott.. 5 Robust trådlös kommunikation... 5 Komplett helhetslösning på alla nivåer... 6 System... 6 Delsystem... 6 Zon... 6 Rum... 6 Swegon Connect... 6 Överskådligt och användarvänligt... 7 Super WISE... 7 Produkter och system paras direkt i rummet... 7 Indoor Climate Design... 7 Rumsnivå...9 Rumsfunktioner... 9 Luftkvalitetsreglering... 9 Luftflödesreglering... 9 Temperaturreglering...10 Kyla och värma...10 Kondensreglering Närvaro/frånvaro Komfortfunktioner Energi- och säkerhetsfunktioner Frostskydd Nödläge Rumsprodukter WISE Parasol WISE Luftdon WISE Damper Vattenburna produkter WISE CU (Controller Unit) WISE SMA (Sensor Module Advanced) WISE SMB (Sensor Module Basic) WISE RTA (Room Temperature Adjuster) WISE IAQ (Indoor Air Quality Sensor) WISE IRT (Infra Red Temperature Sensor) WISE OCS (Occupancy Sensor) WISE IORE (Input Output Radio Extender) WISE WCS (Window Contact Sensor) WISE RTS (Room Temperature Sensor) WISE IRE (Input Radio Extender) Typrum Kontor med varierat behov av tilluft samt lågt till normalt kylbehov (luft)...14 Kontor med varierat behov av tilluft samt normalt till högt kylbehov (vatten) Konferensrum med varierat behov av tilluft samt normalt till högt kylbehov (luft/vatten) Reservation för ändringar Zonnivå...17 Zon/gruppfunktioner Luftbalansering Gruppfunktioner Ventilationsgrupp...18 Funktionsgrupp...19 Zonprodukter...20 WISE DIR (Director) WISE Damper WISE SMA (Sensor Module Advanced) WISE DPS Modbus Systemnivå Systemfunktioner Morgonvärme Sommarnattkyla Systemprodukter...22 Super WISE...22 DIRECTOR...22 Swegon Connect...23 Luftbehandlingsaggregat GOLD Behovsstyrd kyla och värme Optimerad kyl- och värmeproduktion Funktions-, dimensionerings och produktvalsprogram Energi- och effektbehovsberäkning med Swegon ESBO...25 Indoor Climate Design Anteckningar... 27

3 Behovsstyrd ventilation har aldrig varit enklare än med nya WISE Internet of things är en sammanfattande benämning för kommunikation mellan produkter och människor via internet. Trådlös teknik har länge använts för att kommunicera. Med WISE gör tekniken sitt intåg i inneklimatbranschen på allvar. WISE utgör toppen på Swegons breda erbjudande, och ger en mängd mervärden förutom ett bra inneklimat. Alla projekt har dock inte behov av ett WISE-system, och där kan Swegon givetvis erbjuda enklare lösningar. Termer och begrepp Många känner till begrepp som CAV, VAV och DCV - men det kan vara svårt att hålla isär dem och vad de egentligen innebär. Kortfattat kan de förtydligas: CAV (Constant Air Volume), system med konstanta luftflöden i lokalerna VAV (Variable Air Volume), system med variabla luftflöden som påverkas av exempelvis temperatur eller luftkvalitet DCV (Demand Controlled Ventilation), system med flera olika driftsfall som anpassar luftflöden och temperatur beroende på behov och närvarostatus i rummet Dessa systemvarianter kan kombineras med olika typer av värmeoch kylsystem för att reglera inneklimatets temperatur. Med WISE presenteras ytterligare funktionalitet och ännu ett begrepp - DCIC eller Demand Controlled Indoor Climate. Nu erbjuds en komplett lösning för hela inneklimatet, luftburet och vattenburet, var för sig eller i kombination. WISE gör det möjligt att kombinera olika systemlösningar. Här följer kortfattade introduktioner till några av de verksamheter som kan bli aktuella och några av de lösningar Swegon erbjuder. Kontor För högsta möjliga komfort i kontor, konferensrum och kontorslandskap regleras inneklimatet i varje enskilt rum. Här kombineras luftdon och vattenburna komfortmoduler för högsta temperaturkomfort och individuell rumsreglering. Butiker och publika lokaler Behovet i butiker och liknande lokaler med tillhörande bi-utrymme kan variera mycket. Ofta är det större lokaler med stora luftmängder. I detta exempel regleras inomhusklimatet via spjäll och luftdon i större grupper. Swegon har lösningen WISE stödjer olika kombinationer av inneklimatsystem. Kombinera vattenburet och luftburet inom byggnaden, ända från våningsplan till zon- och rumsnivå. För att illustrera de möjligheter Swegon erbjuder har en modellfastighet tagits fram. Denna är baserad på underlag från verkliga projekt, allt för att ge tydlig verklighetsförankring. Swegon-huset, som fastigheten kallas, kan innehålla flera olika verksamheter. Exempel på detta kan vara kontor, butiker, skolverksamhet, hotell och bostäder. WISE är ett flexibelt och skalbart system. Systemet kan anpassas för att möta olika verksamheters behov och önskemål, även när de varierar över tid. Swegon-huset Reservation för ändringar. 3

4 CAV, VAV och DCV i ett och samma system WISE utgör toppen av Swegons breda standardutbud av luft- och vattenburna inneklimatsystem. Alla rumsprodukter i systemet kombineras med enhetligt utseende oavsett om det är CAV, VAV eller DCV-produkter. DCIC-nivå WISE WISE-systemet hanterar behovsstyrt inneklimat (DCIC). Ventilation samt luft- och vattenburen värme och kyla, med full flexibilitet och möjlighet att kombinera produkter, ända ner på rumsnivå. Garanterar ett optimalt inneklimat och minimal energiförbrukning med oslagbar flexibilitet och tillgänglighet. Avancerat kundbehov DCV/VAV-nivå Stand-alone, uppkopplingsbart Under DCIC-nivån kan Swegon erbjuda stand-alone produkter på rumsnivå som är uppkopplingsbara mot överordnade system. Dessa kan fås för behovsstyrning DCV/VAV integrerat i produkten eller via spjäll. VAV/CAV-nivå Stand-alone Luft- och vattenburna produkter på rumsnivå som styrs via spjäll och ventiler. Produktnivå För enklare applikationer. Produkterna levereras utan styrning. Grundläggande kundbehov Fördelar med olika ventilationsprinciper Varje projekt är en unik blandning av förutsättningar och mål. Beroende på projektets prioriteringar kan man med hjälp av några generella tumregler identifiera den typ av inneklimatlösning som passar bäst, vilket bilden här intill illustrerar. En CAV-lösning medför oftast en lägre initial investering och kan därmed vara rätt val för enklare projekt. För att uppnå acceptabel komfortgrad riskerar dock denna lösning bli kostsam i längden på grund av bristande energieffektivitet. CAV-systemets motpol utgörs av WISE-systemet, där den initiala investeringen är något högre, men som ger oslagbar komfort och högsta energieffektivitet. Det intelligenta systemet ventilerar, värmer och kyler när och där det behövs. Framtida förändringar kan enkelt hanteras i det användarvänliga och flexibla systemet. En god investering helt enkelt! Hög komfortnivå Låg initialkostnad Hög energibesparing CAV VAV DCV DCIC 4 Reservation för ändringar

5 Kabeltrassel och kommunikationsproblem ett minne blott Robust trådlös kommunikation WISE-systemet omfattar rumsprodukter för både luft- och vattenburna klimatsystem, all nödvändig styrutrustning, samt rumsenheter och givare. Som användargränssnitt finns både handenhet och webbsida. Allt detta knyts ihop till en helhet via ett unikt patenterat system för trådlös kommunikation. Vissa termer kan låta som något hämtat från science fiction, men är inte svårare än så här: Meshad struktur Varje enhet skickar vidare information från närliggande produkter, vilket hjälper nätverket ta sig runt hinder. Detta gör även att systemet snabbt kan reparera sig självt om en produkt exempelvis skulle förlora strömförsörjningen. RUM 3 RUM 1 Coexistence Utrustningen undviker att skapa flaskhalsar genom att scanna av omgivningens brus av signaler och sedan skicka de egna signalerna på de frekvenser där konkurrensen om utrymmet är som minst. Detta gör att risken för störningar och påverkan på annan kommunikation minimeras. Ultra Low Power Systemet sänder endast data när det behövs och inte konstant som andra liknande metoder. Detta i kombination med unik energieffektiv teknik och hårdvara möjliggör en batterilivslängd på upp till 10 år. AES 128-bit kryptering Med WISE säkerställs inte bara att kommunikationen fungerar, dess integritet säkras samtidigt med en hög nivå av kryptering enligt samma teknik som t.ex. används av federala myndigheter i USA. RUM 2 RUM Reservation för ändringar. 5

6 Komplett helhetslösning på alla nivåer Swegons system för behovsstyrd ventilation har sedan många år satt standarden för hur man kombinerar optimalt inneklimat med minimal energianvändning. Under resan har kunnandet kring både behovsstyrning och användarvänlighet förstärkts. Detta är av vital betydelse då utvecklingen inom branschen går mot markant ökade krav vare sig det gäller miljö, driftnetto eller komfort. Baserat på erfarenhet har WISE-systemet utvecklats från grunden, där alla produkter samarbetar med varandra för att uppfylla både dagens och morgondagens kravbilder. WISE bygger på unika teknologier som tillsammans bildar ett driftsäkert och flexibelt system. Swegon CONNECT System Super WISE Internt nätverk/internet Central fastighetsautomation Delsystem DIRECTOR Luftbehandlingsaggregat GOLD All Year Comfort Zon WISE Damper Rum WISE Luftdon WISE Parasol WISE Damper (tilluft) WISE Damper (frånluft) Luftdon Kylbaffel Swegon Connect Efterfrågan på fjärranslutning ökar ständigt och med Swegon Connect erbjuds en flexibel molnbaserad tjänst som möjliggör kommunikation mellan produkter, system och användare. Med Swegon Connect kan systemet övervakas och styras på distans. Att i förväg kunna planera underhåll och tillsätta rätt resurser sparar både tid och pengar. Många ärenden kan dessutom hanteras på distans vilket innebär ytterligare besparingar. Vid behov kan även Swegons tekniker koppla upp sig mot anläggningen. Swegon Connect fungerar tillsammans med alla Swegons produkter med inbyggd webbserver: y GOLD y Super WISE y COMPACT 6 Reservation för ändringar

7 Överskådligt och användarvänligt Rum 33 Rum 33 Gränssnitt Super WISE Super WISE Gränssnittet tar användarvänlighet och överskådlighet till en helt ny nivå. Här ryms all information som behövs, utan att det blir krångligt eller förvirrande. Den gemensamma plattformen hanterar flera luftbehandlingsaggregat och dessutom finns stort utrymme för anpassningar till varje enskild byggnad. Virtuella rum gör det enkelt att fördela rumstillhörigheter samt balansera ventilationsflöden, vilket ger oslagbar flexibilitet vid ombyggnad - utan krångel. Indoor Climate Design Arbetet med att specificera ett nytt WISE-projekt, med ingående produkter och funktionalitet, inleds alltid i systemprogramvaran IC Design (Indoor Climate Design). Dessförinnan har oftast energi- och effektbehovsberäkning utförts i Swegon ESBO. Hela systemet konfigureras i IC Design och därefter genereras konfigurationsfiler utifrån de val som gjorts. Filer och inställningar distribueras automatiskt från Super WISE till systemets rumsprodukter vid driftsättning. Produkter och system paras direkt i rummet Med hjälp av handscanner och handterminal identifieras varje rumsprodukt, och kopplas sedan enkelt ihop med den funktion den är avsedd att fylla i WISE-systemet. Glöm felkopplade kablar och felsökning, här säkerställs installation och driftsättning direkt. Gränssnitt IC Design Scanner och Tune WISE handterminal Sammantaget resulterar dessa innovationer i en helhetslösning för behovsstyrd ventilation som är enastående enkel att projektera, installera och driftsätta och har världsledande tillförlitlighet i drift Reservation för ändringar. 7

8 Enkelhet Flexibilitet Överskådlighet Användarvänlighet Nya möjligheter Med Swegons WISE-system blir det möjligt att kyla, värma och ventilera på det sätt som passar bäst för det aktuella projektet. Alla Swegons inneklimatprodukter kan kombineras och integreras i systemet vilket skapar förutsättningarna för att uppnå maximal komfort med minimal energiförbrukning. Tidigare gränser och begränsningar håller på att suddas ut, vilket vi valt att kalla Demand Controlled Indoor Climate DCIC

9 Rumsnivå Pausrum Luftburet Cellkontor Vattenburet Stort konferensrum Luft & vattenburet Litet konferensrum Luft & vattenburet Kontorslandskap Vattenburet Toalettgrupp Luftburet Rumsfunktioner Luftkvalitetsreglering De flesta människor tillbringar mer än 20 timmar om dygnet inomhus. Under den tiden dricker en genomsnittlig person ca 3 liter vatten och äter 1-2 kg föda. Mycket fokus läggs på vad man stoppar i sig, men att varje person samtidigt andas in 15 kg luft/dag engagerar inte lika många. WISE-systemet kan använda luftkvalitetsgivare för att detektera och ersätta ohälsosam inomhusluft. Givare för att mäta luftkvaliteten finns som tillbehör, antingen för montering på vägg eller fabriksmonterad i rumsprodukt. Om rummet har flera givare är det möjligt att reglera på ett medelvärde av dessa givare. Detektering och reglering kan göras på nivåer av VOC (Lättflyktiga organiska ämnen), CO 2 (Koldioxid) och RH (Luftfuktighet). Koldioxid - CO 2 När en människa är i ett rum ökar koncentrationen av koldioxid (CO 2 ) i luften. Tillåten maxkoncentration av koldioxid regleras ofta i normer och föreskrifter. Genom att hålla nivån under dessa gränsvärden säkerställs fullgott luftombyte och god luftkvalitet. Lättflyktiga organiska ämnen - VOC VOC-givaren detekterar många olika emissioner/föroreningar i luften. Flertalet av dessa ämnen kan påverka oss människor negativt genom t.ex. starka dofter från parfymer och rengöringsmedel. Givaren anpassar sig efter rummets normaltillstånd och detekterar förändringar baserat på närvaro. VOC-värdet kan därmed korreleras mot aktuell CO 2 -nivå i rummet. Genom att reglera på VOC finns möjligheten att även ventilera bort föroreningar i luften som inte upptäcks av CO 2 -givare. Luftfuktighet - RH Hög luftfuktighet i rummet kan upplevas negativt och vara skadligt då det är grogrund för mögelsporer och underlättar dess spridning. Genom att mäta och reglera på aktuell luftfuktighet förbättras rummets luftkvalitet. Luftflödesreglering Flödesmätning och reglering bibehåller inställt flöde genom påverkan av spjällfunktionen i produkten. Flödesreglering på rumsnivå Aktuellt behov i rummet styr flöderegleringen på rumsnivå, beroende på närvarostatus, temperatur, luftkvalitet, luftfuktighet, öppet fönster m m. Indikerar någon av dessa signaler ökat behov förskjuts luftflödesregleringen mellan inställda börvärden för rummet. Det totala luftflödesbehov som angetts för rummet fördelas proportionerligt mellan dess rumsprodukter. AirBoost Forcerat luftflöde används för att snabbt ventilera ett rum för att återgå till ett utgångsläge som gör det möjligt att skapa ett bra inneklimat. Under perioder med låga luftflöden kan det vara svårt att detektera temperatur och luftkvalitet, framförallt i frånluftskanalen. Om ett rum varit i frånvaroläge en längre tid forceras luftflödet till maxflöde när närvaro detekteras. Luftflödet återgår till driftläge Auto efter att inställd tidsgräns har passerats. Det är möjligt att genom tillslagsfördröjning förhindra onödig forcering om personer vistas i rummet en kortare tid (ex: 20 sekunder). Forcerat luftflöde kan även aktiveras via Super WISE eller BMSsystem. Forcering kan initieras vid incheckning på hotellrum för att vara genomförd med god luftkvalitet när gästen kommer till rummet. Driftsättning Vid driftsättning kan manuella driftlägen anges, t.ex. Frånvaroflöde min, Närvaroflöde min/max och Semester Reservation för ändringar. 9

10 Temperaturreglering För att skapa ett bra inneklimat med god komfort är det viktigt att kunna reglera temperauren. Är det till exempel för varmt eller för kallt på jobbet påverkas arbetsprestationen negativt. I vissa fastigheter och branscher finns det krav och regelverk för innetemperaturen som måste uppfyllas. Temperaturreglering utgör dessutom en viktig besparingspotential för fastighetsägare som är intresserade av system med låg energiförbrukning och god driftsekonomi. Swegon WISE är ett system som kan tillgodose och balansera dessa behov. För att säkerställa en bra temperatur inomhus är det viktigt att ta hänsyn till kyl- och värmebehovet för respektive rum, önskad funktion i rummet samt till byggnadens inneklimatsystem. WISE-systemet öppnar möjligheter att reglera temperaturen på flera olika sätt med smarta funktioner. Sekvensreglering Temperaturen i systemet kan regleras utifrån olika sekvenser för att kyla och värma, luftburet och vattenburet i kombination. Väljs sekvensen luft/vatten öppnas först spjället för att försöka reglera temperaturen med luft, och om den luftburna kylan inte är tillräcklig tillförs vattenburen kylenergi. Väljs sekvensen vatten/luft öppnas luftspjället till en grundnivå för att förse induktionsapparaterna med tillräckligt luftflöde för att uppnå bra coanda-effekt. Därefter öppnas vattenventilen för att reglera rumstemperaturen med vattenburen energi för att slutligen öka luftflödet i rummet. Sekvensen kan även regleras via överordnat system för energioptimering. Temperaturreglering tilluft Systemet har en inbyggd temperaturreglering som reglerar luftflödet beroende på tilluftens temperatur i relation till rummets temperatur och behov. Ett exempel på detta är att tilluftsflödet ökas inte om temperaturen på tilluften överstiger börvärdet för rummets kylbehov. Skulle däremot tilluftstemperaturen vara lägre än rumstemperaturen ökas tilluftsflödet. Kyla och värma Det är möjligt att kyla och värma rum och lokaler på flera olika sätt, beroende på aktuella komfort- och funktionskrav. Samtliga börvärden och inställningar kan nås via Super WISE. Kyla Luftdon, undertempererad luft Induktionsapparater/Kylbafflar Kylpaneler Kanalkylare (vatten) Värma Luftdon, övertempererad luft Induktionsapparater/Kylbafflar (vatten/el) Värmepaneler/Värmestrips Radiator (vatten/el) Kanalvärmare (vatten/el) Temperaturgrupper I större rum och lokaler, som kontorslandskap, är det möjligt att skapa virtuella rum/grupper med individuell temperatur- och luftflödesreglering. Temperaturgrupper kan användas för att skapa olika klimat i större rum. Se även avsnittet Zonfunktioner för ytterligare information. Givare för rumstemperatur Rummets temperatur kan mätas på flera ställen med olika givare. Givarna kan ingå i ett väggmonterat tillbehör eller vara monterade i produkter i till- eller frånluftsflöde. Rumstemperaturen kan regleras utifrån ett medelvärde av alla rumsgivares uppmätta temperaturer eller genom att välja en givare som styrande (default). Rumstemperaturens börvärde kan sätta i Super WISE eller via extern signal från överordnat system. På rumsnivå kan användaren ändra temperaturen med hjälp av börvärdesomställaren WISE RTA. Börvärde och neutralzon Rummets temperatur regleras utifrån ett förinställt börvärde. När rummets temperatur avviker från detta värde kyler eller värmer systemet beroende på rummets behov. Det är möjligt att ange med vilken offset systemet ska reglera baserat på inställt börvärde. Börvärden för olika funktionsbehov kan anges: y Närvaro y Frånvaro y Semester (frånvaro under längre period) y Incheckad (t.ex. Hotell) y Morgonvärme y Sommarnattkyla Changeover Rörsystemet i ett tvårörs changeover-system innehåller antingen kallt eller varmt vatten. Genom att montera en temperaturgivare på vattenröret före ventilen kan systemet avgöra om det ska kyla eller värma med vatten. Om det finns ett kylbehov och vattentemperaturen i röret understiger rummets eller tilluftens temperatur öppnas ventilen för att kyla. Vid värmebehov görs en liknande temperaturjämförelse och om vattnets temperatur överstiger rummets eller tilluftens temperatur öppnas ventilen för att värma. Komfortmoduler och klimatbafflar med elvärme Systemet kan även reglera klimatprodukter med integrerad elektrisk värmefunktion. Dessa produkter kan användas för att lokalt värma enskilda lokaler utan att installera ett fyrrörs vattensystem i byggnaden. Elvärmen nyttjar induktionen i komfortmodulen vilket ger bra omblandning av luft och god komfort. Elvärmens strålningseffekt lämpar sig bra när byggnaden ska värmas på morgonen. Reglering görs via externt relä (se separat produktdokumentation). Radiatorvärme I de fall där värmekällan i ett rum utgörs av radiatorer kan de regleras via värmeutgången på en rumsprodukt som har WISE CU integrerad (t.ex. WISE Damper, WISE Colibri, WISE Parasol), eller via WISE IORE. 10 Reservation för ändringar

11 Kondensreglering Vid indikering om kondens på framledningsrör för kylvatten stängs kylventilen omedelbart samtidigt som luftflödet sätts till max- eller minflöde beroende på konfiguration. Maximalt luftflöde kan aktiveras för att snabbt ventilera ut fuktig luft ur rummet. Systemet gör det möjligt att hantera och reglera kondens på flera sätt. Bland annat genom att använda kondensgivare, monterad som tillbehör i rumsprodukt, för s.k. reaktiv kondensstyrning. Kondens kan även undvikas genom att beräkna daggpunkten. För att kunna göra det måste tilluftens fukthalt och kylvattnets temperatur vara kända, vilket kan lösas med att fuktgivare samt temperaturgivare monteras på respektive mätpunkt. Närvaro/frånvaro Reglering sker enligt inställda börvärden gällande temperatur, luftkvalitet och luftfuktighet. Regleras genom påverkan på luftflödet mellan Minflöde närvaro respektive Minflöde frånvaro och Maxflöde för att spara energi i frånvaroläge. Närvaro kan detekteras på flera sätt y Sensormodul integrerad i rumsprodukt y Rumstillbehör med närvarosensor y Extern signal till ingångsmodul (ex: kortläsare, timer, närvarosensor) y Signal från närvarogrupp Energi- och säkerhetsfunktioner Fönsterkontakt Genom att använda fönsterkontakt skapas ett flertal möjligheter. WISE WCS fönsterkontakt är anpassad för att kommunicera med systemet. Fönsterkontakten indikerar om ett fönster öppnas och ger signal till systemet att reglera dess luftflöden. Om rummet har vattenburna produkter regleras även vattenflödet. Frostskydd När det finns vattenburna produkter i ett rum kan funktionen för frostskydd aktiveras. Faller temperaturen under angivet gränsvärde för frostskydd öppnas rummets värmeventil till 100%, oavsett aktuellt driftläge. Nödläge Nödläge har högst prioritet av alla driftslägen. Villkoren för aktivering av nödläge anges via Super WISE. Följande lägen för produkter är valbara vid nödläge y Spjäll fullt öppet y Spjäll helt stängt När belysningsstyrning finns i rummet kan även denna aktiveras av nödläge. Komfortfunktioner Kallrasskydd Funktionen kallrasskydd kan användas om rummet värms med radiator. Detta innebär att det är möjligt att kyla med en rumsprodukt och samtidigt värma med radiator utan obehag från fasaden. Systemet säkerställer detta genom reglering av radiatorn. Radiatorn stängs av helt om kylbehovet överskrider inställt gränsvärde, eller om rummet är utrustat med fönster-kontakt och ett fönster skulle öppnas. Funktionen aktiveras normalt när rummet är i närvaroläge men kan anpassas för att fungera även vid frånvaro Reservation för ändringar. 11

12 Rumsprodukter Systemets intelligenta rumsprodukter/noder kommunicerar trådlöst med inbyggda radiosändare. Produkter som har kraftmatning fungerar både som sändare, mottagare och kan i vissa fall användas för att förstärka/repetera systemets radiokommunikation. De produkter som drivs med batteri fungerar enbart som sändare. WISE Parasol Komfortmodul med inbyggd radiomodul som behovsstyr luftflöde samt kyler och värmer vattenvattenburet för bästa energieffektivitet och komfort. WISE Parasol kan anpassas och kombineras för att möta komfortkraven i de flesta projekt, både nu och i framtiden. En komplett och flexibel produkt med ställbar spridningsbild och samtliga tillbehör fabriksmonterade. Enheten drivs av 24V AC/DC. WISE Luftdon Luftdon med inbyggd radiomodul för reglering av luftflöde - variabelt alternativt konstantflöde. Mäter aktuell kanaltemperatur och är utrustad med sensormodul WISE SMB för mätning av rumstemperatur och närvaro i rum. Enheten drivs av 24V AC/DC. WISE Damper Spjäll med inbyggd radiomodul, kan vara flödesstyrt, tryckstyrt eller ha optimerande funktion tillsammans med övriga produkter. Mäter aktuell kanaltemperatur. Kan kompletteras med sensormodul WISE SMA för luftkvalitetsmätning i kanal. Enheten drivs av 24V AC/DC. Vattenburna produkter Samtliga vattenburna produkter kan integreras i WISE-system med hjälp av fabriksmonterad WISE IORE. Enheterna drivs av 24V AC/DC och kan reglera ställdon samt eventuell kondensgivare. En analog ingång (0-10V) finns även tillgänglig. 24V 24V 24V 24V WISE CU (Controller Unit) WISE CU är en styrenhet som finns inbyggd i flertalet aktiva luftdon och klimatprodukter som tillhör WISE-systemet och drivs av 24V AC. WISE CU har en inbyggd tryckgivare för mätning av flöde och tryck t.ex. i en luftkanal. WISE CU har ingångar för kondensgivare samt extern temperaturgivare. 24V WISE SMA (Sensor Module Advanced) WISE SMA är en sensormodul som mäter temperatur, RH och VOC. WISE SMA fabrikmonteras normalt i klimatprodukter och spjäll. Enheten spänningsmatas av och kommunicerar med WISE CU. 5V - CU WISE SMB (Sensor Module Basic) WISE SMB är en sensormodul som mäter temperatur och detekterar närvaro. WISE SMB är normalt fabriksmonterad i luftdon eller klimatprodukter. Enheten drivs av, och kommunicerar med WISE CU. 5V - CU 12 Reservation för ändringar

13 WISE RTA (Room Temperature Adjuster) WISE RTA mäter temperaturen och har börvärdesomställare samt en digital ingång för anslutning av t.ex. kortläsare. Enheten kommunicerar trådlöst och drivs av 24V AC/DC eller av 3,6 V Litium-jon batteri. 24V WISE IAQ (Indoor Air Quality Sensor) WISE IAQ är en givare för väggmontage som mäter temperatur och luftkvalitet i rummet. Enheten kommunicerar trådlöst och drivs av 24V AC/DC WISE IAQ finns i tre varianter där: WISE IAQ MULTI mäter: VOC, CO 2, RH och temperatur WISE IAQ CO 2 mäter: CO 2, RH och temperatur WISE IAQ VOC mäter: VOC, RH och temperatur 24V WISE IRT (Infra Red Temperature Sensor) WISE IRT är en temperaturgivare för väggmontage. Givaren mäter både rumstemperatur och yttemperatur på t.ex. golv med hjälp av IR. Enheten kommunicerar trådlöst och drivs av 24V AC/DC eller av 3,6V Litium-jon batteri. 24V WISE OCS (Occupancy Sensor) WISE OCS är en kombinerad givare. Enheten har en PIR-sensor för att detektera närvaro samt givare för att mäta luftfuktighet och temperatur. Enheten kommunicerar trådlöst och drivs av 24V AC/DC. 24V WISE IORE (Input Output Radio Extender) WISE IORE är en enhet som kan styra produkter i systemet utan egen radiokommunikation. Enheten kan driva upp till 2 motorer och/eller upp till 3 ventilställdon så länge den totala effektförbrukningen understiger 18 VA. WISE IORE har analog ingång (0-10V) samt ingång för kondensgivare. 24V WISE WCS (Window Contact Sensor) WISE WCS är en fönster/dörrkontakt och temperaturgivare med magnet och sensor för montage vid öppningsbara fönster eller vid dörrar för att aktivera energibesparande funktioner. Enheten kommunicerar trådlöst och drivs av 3,6V Litium-jon batteri. WISE RTS (Room Temperature Sensor) WISE RTS är en trådlös temperaturgivare för väggmontage. Enheten kommunicerar trådlöst och drivs av 3,6V Litium-jon batteri. WISE IRE (Input Radio Extender) WISE IRE kan ta in analog/digital signal från olika givare/sensorer i systemet som inte har en egen radiokommunikation, och skicka vidare trådlöst till WISE DIR. Enheten kommunicerar trådlöst och drivs av 24V AC/DC eller av 3,6V Litium-jon batteri. Vid matning med 24V kan WISE IRE även användas som en kommunikationsbrygga. När två noder har begränsad radiokommunikation placeras WISE IRE mellan dessa och förstärker kommunikationen. 24V Reservation för ändringar. 13

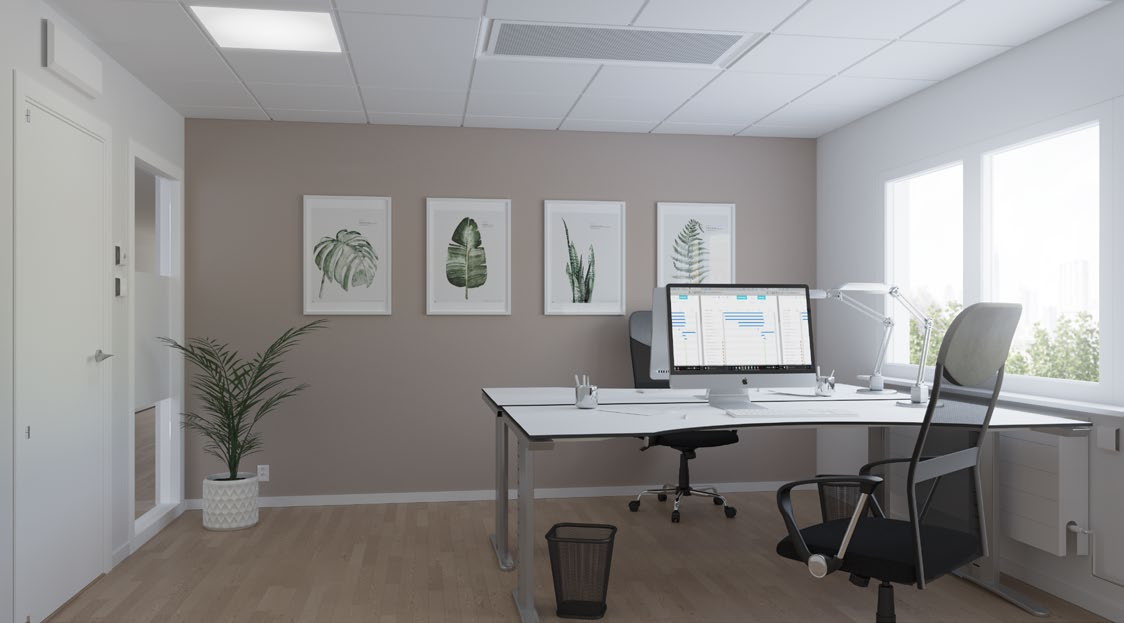

14 Typrum Kontor med varierat behov av tilluft samt lågt till normalt kylbehov (luft) Behov/önskad funktion Kontorsrum för 1-2 personer med behov av luftflödesreglering och lågt till normalt kylbehov. Närvarostyrning är ett krav för att spara energi när rummet är obemannat. Användarna ska enkelt kunna påverka och reglera rumstemperaturen för bästa komfort. SOTTO WISE Colibri WISE RTA Lösningsförslag Luftdon WISE Colibri förser rummet med tilluft och överluft evakueras till korridor via överluftsdon SOTTO. Närvarostyrning hanteras av luftdonets integrerade sensormodul. Med börvärdesomställare WISE RTA och radiatorstyrning via WISE IORE kan användaren reglera inneklimatet. Rummets temperatur detekteras av två givare, WISE RTA samt sensormodulen i WISE Colibri. Det är möjligt att välja vilken av dessa givare som ska vara styrande, eller styra på ett medelvärde av givarnas uppmätta temperaturer. För funktionalitet krävs att systemets produkter är anslutna till WISE DIR. Rumsfunktion När rummet är obemannat regleras luftflöde, värme och kyla till ekonomidrift för bästa energieffektivitet. Vid närvaro övergår regleringen till komfortläge och reglerar utifrån rummets behov. Rummets inneklimat regleras i sekvens genom att värma med radiator och kyla med undertemperad tilluft. På detta sätt skapas ett komfortabelt inneklimat med högsta energieffektivitet. WISE IORE Möjligheter/alternativa lösningar y Frånluftsspjäll WISE Damper kan ersätta överluftsdon för att reglera luftflödet och skapa balans i rummet y Radiatorventil kan kopplas direkt till WISE Colibri istället för att använda WISE IORE y Komplettera med WISE IAQ luftkvalitetsgivare för att mäta och reglera på rummets nivåer för CO 2 och VOC samt luftfuktighet y Komplettera med fönsterkontakt för möjlighet att stänga vattenflöde och minimera ventilationsflöde för att spara energi om fönster öppnas y Komplettera med en eller flera temperaturgivare WISE RTS om ytterligare mätpunkter behövs i rummet 14 Reservation för ändringar

15 Kontor med varierat behov av tilluft samt normalt till högt kylbehov (vatten) Behov/önskad funktion Kontorsrum för 1-2 personer med krav på behovsstyrd luftflödesreglering och normalt till högt kylbehov. Närvarostyrning är ett krav för att spara energi när användarna inte är i rummet under dagen och utanför kontorstid. Användarna ska enkelt kunna påverka och reglera rumstemperaturen för bästa komfort. SOTTO WISE OCS WISE Parasol WISE RTA Lösningsförslag Komfortmodul WISE Parasol, med inbyggd luftflödesregleringsfunktion, tillgodoser luft- och kylbehovet. Frånluften regleras via centralt placerad frånluft, samt via överluftsdonet SOTTO. Rummet värms med radiator som regleras via den trådlösa enheten WISE IORE. Användarna kan reglera inneklimatet genom börvärdesomställaren WISE RTA. Närvaro indikeras och regleras via närvarosensorn WISE OCS. Rummets temperatur detekteras av två givare, WISE RTA samt temperaturgivaren WISE OCS. Det är möjligt att välja vilken av dessa givare som ska vara styrande, eller styra på ett medelvärde av givarnas uppmätta temperaturer. För funktionalitet krävs att systemets produkter är anslutna till WISE DIR. Rumsfunktion När rummet är obemannat regleras luftflöde, värme och kyla till ekonomidrift för bästa energieffektivitet. Vid närvaro övergår regleringen till komfortläge och reglerar utifrån rummets behov. Rummets inneklimat regleras i sekvens vatten/luft. Detta innebär att systemet först förser WISE Parasol med tillräckligt luftflöde med god coandaeffekt i rummet, för att därefter reglera WISE Parasol och tillgodose kylbehovet. WISE IORE Komfortmodulen och radiatorn värmer rummet tillsammans i sekvens och förser samtidigt rummet med tilluft. På detta sätt skapas ett komfortabelt inneklimat med hög energieffektivitet. Möjligheter/alternativa lösningar y Vattenburen värme kan integreras i WISE Parasol för att spara extra rördragning i fastigheten samt spara energi med lägre framledningstemperaturer på värmevattensidan y Alternativ styrsekvens luft/vatten kan också användas y Frånluftsspjäll WISE Damper kan ersätta överluftsdon för att reglera luftflödet och skapa balans i rummet y Välj fabriksmonterad WISE SMA i WISE Parasol för att reglera på VOC, RH samt rumstemperatur och kondens y Radiatorventil kan kopplas direkt till WISE Parasol istället för att använda WISE IORE y Komplettera med WISE IAQ luftkvalitetsgivare för att mäta och reglera på rummets nivåer för CO 2 och VOC samt luftfuktighet y Komplettera med fönsterkontakt WISE WCS för möjlighet att stänga vattenflöde och minimera ventilationsflöde för att spara energi om fönster öppnas y Komplettera med en eller flera temperaturgivare WISE RTS om ytterligare mätpunkter behövs i rummet Reservation för ändringar. 15

16 Konferensrum med varierat behov av tilluft samt normalt till högt kylbehov (luft/vatten) Behov/önskad funktion Konferensrum för 8-12 personer med behov av luftflödesreglering och normalt till högt kylbehov. Närvarostyrning är ett krav för att spara energi när rummet är obemannat. Användarna ska enkelt kunna påverka och reglera rumstemperaturen för bästa komfort. ALG WISE Colibri WISE Parasol WISE RTA Lösningsförslag En kombination av luftdon WISE Colibri och komfortmodul WISE Parasol samverkar för bästa inneklimat. Överluft evakueras till korridor via överluftsdon ALG. WISE Parasol är utrustad med luftkvalitetsgivare WISE SMA för att mäta och reglera på rummets nivåer för VOC, luftfuktighet samt temperatur. Närvarostyrning hanteras av luftdonets integrerade sensormodul. Med börvärdesomställare WISE RTA och radiatorstyrning via WISE IORE kan användaren reglera inneklimatet. Rummets temperatur detekteras av tre givare, WISE RTA samt sensormodulerna i WISE Colibri och WISE Parasol. Det är möjligt att välja vilken av dessa givare som ska vara styrande, eller styra på ett medelvärde av givarnas uppmätta temperaturer. För funktionalitet krävs att systemets produkter är anslutna till WISE DIR. Rumsfunktion När rummet är obemannat regleras luftflöde, värme och kyla till ekonomidrift för bästa energieffektivitet. Vid närvaro övergår regleringen till komfortläge. Rummets inneklimat regleras genom att värma med radiator och kyla med undertempererad luft i sekvens med vattenburen kyla via komfortmodul. WISE IORE Vid försämrad luftkvalitet eller ökad luftfuktighet ökas luftflödet för att säkerställa att kvaliteten hålls inom inställda börvärden. Möjligheter/alternativa lösningar y Vattenburen värme kan integreras i WISE Parasol för att spara extra rördragning i fastigheten samt spara energi med lägre framledningstemperaturer på värmevattensidan y Frånluftsspjäll WISE Damper kan ersätta överluftsdon för att reglera luftflödet och skapa balans i rummet y Radiatorventil kan kopplas direkt till WISE Colibri istället för att använda WISE IORE y Komplettera med WISE IAQ luftkvalitetsgivare för att mäta och reglera på rummets CO 2 -nivå y Komplettera med fönsterkontakt för möjlighet att stänga vattenflöde och minimera ventilationsflöde för att spara energi om fönster öppnas y Rummet kan kompletteras med extern närvarosensor om befintlig detektering inte är tillräcklig. Givaren ansluts till WISE RTA eller ingångsmodulen WISE IRE (tillbehör) y Komplettera med en eller flera temperaturgivare WISE RTS om ytterligare mätpunkter behövs i rummet 16 Reservation för ändringar

17 Zonnivå Våningsplan En eller flera verksamheter med varierande behov Del av våningsplan En verksamhet med liknande behov Del av byggnad En eller flera verksamheter med liknande behov Zon/gruppfunktioner Ventilationsgrupper används för att skapa balanserade luftflöden i systemet. Systemets produkter (t.ex. spjäll, luftdon, komfortmoduler) kan ingå i ett rum eller vara en del av en ventilationsgrupp. Funktionsgrupper kan användas för att dela funktionalitet inom en ventilationsgrupp. Luftbalansering Balanserade luftflöden kan skapas i delar av en byggnad (zoner) genom att använda ventilationsgrupper, vilka är en samling rum och zonspjäll som hanteras av samma WISE DIR (se separat avsnitt). Gruppfunktioner Förutom att summera luftflöden finns även andra funktioner som kan delas mellan flera rum. Temperatur Genom att sätta upp temperaturgrupper i Super WISE blir det möjligt för produkter i samma rum att dela temperaturgivare eller reglera med hjälp av varandras givare. Det är även möjligt att jämföra produkters uppmätta temperaturer och reglera på ett medelvärde av flera givares temperaturer eller den högsta/lägsta uppmätta temperaturen. Se även avsnittet för rumsfunktioner för ytterligare information. Närvaro I en närvarogrupp kan signaler delas mellan flera rum. Vid närvaroindikering i ett rum kan därmed samtliga rumsprodukter i en grupp få närvarostatus. Närvarosignal kan även komma från överordnat BMS-system. Luftkvalitet I en luftkvalitetsgrupp kan flera rum regleras via en gemensam luftkvalitetsgivare, exempelvis placerad i gemensam frånluftskanal. Vid flera givare inom samma grupp kan den givare som först indikerar försämrad luftkvalitet reglera luftflödet för gruppens samtliga rum, och därmed garantera god luftkvalitet. Fönsterkontakt Öppna fönster försvårar för systemet att reglera inneklimatet på ett energieffektivt sätt. Detta kan hanteras genom att använda fönsterkontakter, och med hjälp av fönsterkontaktgrupper kan systemet regleras energieffektivt om ett eller flera fönster är öppna. Belysning Belysning kan styras via WISE-systemet och flera rum kan ingå i en belysningsgrupp. Det är därmed lätt att hantera belysningen i lokalerna, oavsett storlek planlösning samt vid eventuell förändring Reservation för ändringar. 17

18 Ventilationsgrupp En ventilationsgrupp är en samling av rum och/eller zonspjäll som hanteras av samma WISE DIR. Alla rum och zonspjäll måste tillhöra en ventilationsgrupp. Luftflödet i en ventilationsgrupp balanseras automatiskt, vilket regleras av ett zonspjäll med rumsspjäll som referenspunkter. En ventilationsgrupp kan innehålla flera separata rum eller endast zonspjäll. En ventilationsgrupp kan även bestå av en blandning av rum och zonspjäll. Exempel på ventilationsgrupp Orange markering visar ventilationsgruppen och de gröna markeringarna är rum. Zonspjället (FE) är det enda frånluftsspjället och användas för att balansera ventilationsgruppens luftflöde. När fler frånluftsspjäll används delar de på uppgiften att balansera luftflödet. WISE DIR PS FE PS PS Exempel på ventilationsgrupp 18 Reservation för ändringar

19 Funktionsgrupp En funktionsgrupp är en samling rum eller produkter. Det kan finnas flera funktionsgrupper inom en ventilationsgrupp. Funktionsgrupper kan endast existera under samma WISE DIR. Exempel på funktionsgrupp Orange markering visar en funktionsgrupp för närvaro och de gröna markeringarna är rum. Samtliga rum i funktionsgruppen skall sättas i närvaroläge om något av rummen indikerar närvaro. WISE DIR PS FE PS PS Exempel på funktionsgrupp Reservation för ändringar. 19

20 Zonprodukter Systemets intelligenta zonprodukter/noder kommunicerar trådlöst med inbyggda radiosändare. Produkter som har kraftmatning fungerar både som sändare, mottagare och kan i vissa fall användas för att repetera systemets radiokommunikation. WISE DIR (Director) Här sker merparten av beräkningar till systemet. WISE DIR är en central kontrollenhet i WISE som trådlöst samlar in data, bearbetar och sänder data åter till en grupp klimat- och ventilationsprodukter för att styra och reglera inneklimatet. Varje system behöver minst en WISE DIR för att fungera. WISE DIR kommunicerar med Super WISE via ethernet. Enheten drivs av 24V AC/DC. WISE Damper Spjäll med inbyggd radiomodul, kan vara flödesstyrt, tryckstyrt eller ha optimerande funktion tillsammans med övriga produkter. Mäter aktuell kanaltemperatur. Kan kompletteras med sensormodul WISE SMA för luftkvalitetsmätning i kanal. Enheten drivs av 24V AC/DC. 24V 24V WISE SMA (Sensor Module Advanced) WISE SMA är en sensormodul som mäter temperatur, RH och VOC. WISE SMA fabrikmonteras normalt som tillbehör i klimatprodukter, spjäll eller luftdon. Enheten spänningsmatas av och kommunicerar med WISE CU. WISE DPS Modbus Tryckgivare för mätning av tryck i luftkanaler. Enheten drivs från WISE CU och kommunicerar via Modbus. 5V - CU 24V 20 Reservation för ändringar

21 Systemnivå Systemfunktioner Super WISE och WISE DIR samverkar tillsammans med systemets produkter för att skapa de funktioner som gör WISE till det optimala systemet för reglering av inneklimatet samt byggnadsautomation. Grupper och funktioner konfigureras i IC Design (se separat avsnitt). Förändringar i systemets konfiguration och funktionalitet kan utföras i IC Design eller i Super WISE. Morgonvärme Används för att snabbt värma upp lokalerna på morgonen, före indikerad närvaro. Funktionen aktiveras och schemaläggs i GOLD luftbehandlingsaggregat som nås via Super WISE, eller överordnat BMS-system. Rummets temperatur regleras för att motsvara inställt börvärde för morgonvärme. När övertempererad luft finns tillgänglig ökas luftflödet till lokalerna för att värma med luft, annars används radiator, komfortmodul eller annan källa för uppvärmning. Vid avslutad morgonvärme återgår systemet till normal drift. Sommarnattkyla Under delar av året kan den lägre utetemperaturen nattetid nyttjas för att kyla ned byggnadens stomme. På detta sätt minskas kylbehovet de första timmarna under dagen vilket sparar energi. I systemet går rumsspjällen till maximalt luftflöde och reglerar mot inställt temperaturbörvärde för denna funktion. När temperaturen understiger inställt värde stängs funktionen av Reservation för ändringar. 21

22 Systemprodukter Rum 33 Rum 33 Gränssnitt Super WISE Super WISE Super WISE är WISE-systemets gränssnitt med vilket användaren interagerar och kommunicerar med systemet och dess produkter. Med oslagbar användarvänlighet och total översikt underlättas driftsättningen avsevärt, liksom framtida drift, service och underhåll. Produkternas roller i systemet Systemet konfigureras och specificeras i programvaran IC Design (se separat avsnitt) och sparas till en konfigurationsfil. Denna konfigurationsfil, med alla projektspecifika funktioner och inställningar, används sedan vid driftsättning. I samband med att varje enskild produkt "paras" in i systemet får den sin roll och funktion via Super WISE. Enkel parnings-procedur Med hjälp av Tune WISE handterminal och scanner identifieras och kopplas (paras) varje rumsprodukt och får därmed sin funktion i WISE-systemet. Denna procedur minimerar felkopplingar, tid för felsökning samt säkerställer installation och drift. Scanner och Tune WISE handterminal Uppdateringar Mjukvaruuppdateringar hanteras via Super WISE och kan ske samtidigt som systemet är i drift. Uppdateringen laddas ned i bakgrunden och distribueras därefter automatiskt vidare till systemet och dess produkter. Överskådligt och visuellt Fastighetens planritningar kan laddas in i Super WISE som bildfiler (*.jpg eller *.png). När systemet är driftsatt och produkterna inparade kan närvarostatus, temperatur, luftflöde etc läsas av för varje våningsplan, rum och produkt. Vid om- eller tillbyggnad kan befintliga planritningar enkelt uppdateras och nya adderas. Super WISE visar vissa parametrar för systemets luftbehandlingsaggregat. En Super WISE kan hantera upp till 30 st luftbehandlingsaggregat. Dokumentation Det är möjligt att spara all dokumentation för projektet under Super WISE dokumentflik. Alla dokument som produktblad, projektanvisningar, driftkort, protokoll för egenkontroll etc samlas på ett ställe för snabb åtkomst. Förenklad drift och underhåll I Super WISE är det möjligt att se larm i realtid eller en logg över tidigare larm. Anteckningar kan läggas till varje larm kring vem som utfört någon åtgärd, vad som är gjort samt tid och datum. Parametrar som ändras i systemet samlas i en ändringslogg och även här framgår det vem som utfört åtgärden, vad som är gjort och när. I loggen framgår vad parametern var tidigare för att ge fullständig överblick över ändringens omfattning. Via Swegon Connect kan systemet nås från distans för diagnos, övervakning och optimering (se separat avsnitt). DIRECTOR DIRECTOR (WISE DIR) kan ses som systemets logiska centra där merparten av systemets beräkningar sker. Data samlas in och bearbetas för att sändas tillbaks till systemets produkter/noder med instruktioner för att reglera inneklimatet. 22 Reservation för ändringar

23 Swegon Connect Swegon Connect Ett komfortabelt och energieffektivt inneklimat är en god investering för alla. Regelbundet underhåll är viktigt för anläggningens livslängd och kondition samt för inneklimatets kvalitet. Swegon Connect effektiviserar övervakning, optimering, loggning, support och underhåll, och kan snabbt bli en lönsam investering. Att i förväg kunna planera underhåll och tillsätta rätt resurser sparar både tid och pengar. Många ärenden kan dessutom hanteras på distans vilket innebär ytterligare besparingar. Vid behov kan även Swegons tekniker koppla upp sig mot anläggningen. Detta skapar förutsättningar för förenklad garantihantering. Swegon Connect ger användaren full kontroll oavsett geografisk placering. Systemets samtliga produkter med inbyggd webbserver kan nås och hanteras via Swegon Connect. Kundportal Swegon Connect är en molnbaserad tjänst för kommunikation mellan produkter, system och användare. Via kundportalen kan användaren nå alla sina anslutna anläggningar och får snabbt en bra översikt över systemen, antingen direkt i kundportalen eller via Super WISE. Abonnemang för mobil uppkoppling Ett 24 månaders abonnemang för mobil uppkoppling är inkluderat vid leverans. Därefter är det möjligt att förlänga abonnemanget med 12 eller 24 månader till en fast kostnad. Säkerhet Varje Swegon Connect-router är försedd med ett unikt säkerhetscertifikat. Routerns interna brandvägg förhindrar trafik mellan den mobila uppkopplingen och andra nätverk. Kundportalens webbsida är krypterad och kräver inloggning. Anslutna klimatprodukter är dessutom skyddade av separata inloggningar. Som extra säkerhet kan Swegon Connects router aktiveras/deaktiveras via SMS Reservation för ändringar. 23

24 Luftbehandlingsaggregat GOLD GOLD är en serie kompletta luftbehandlingsaggregat för komfortventilation i flera storlekar för luftflöden upp till cirka 14 m 3 /s ( m 3 /h). GOLD kan erhållas med roterande värmeväxlare, motströms plattvärmeväxlare eller batterivärmeväxlare. Aggregatet har lågenergifläktar med EC-teknik som klarar stort flödesområde med bibehållen verkningsgrad. Den integrerade styrutrustningen har ett stort antal styrfunktioner, varav följande är särskilt lämpade för behovsstyrd ventilation: y Tryckreglering av fläktar y Slavstyrning av fläktar y Kompensering för uteluftstemperatur y Sommarnattkyla y Behovsstyrning av kyl- och värmevattenproduktion via funktionen SMART Link y Behovsstyrning av framledningstemperatur för kylvatten och värmevatten via styrenheten All Year Comfort y All Year Comfort GOLD styrs via en användarvänlig touch-skärm, men kan också styras via mobiltelefon, dator eller central fastighetsautomation. Behovsstyrd kyla och värme All Year Comfort är en kompletterande styrenhet till GOLD för behovsstyrning av kyl- och värmevatten till aggregatets kyloch värmebatterier och till vattenburna rumsprodukter så som komfortmoduler, radiatorer etc. All Year Comfort ersätter därmed traditionell kyl- och värmereglering. All Year Comfort styr ventiler och/eller pumpar så att erforderlig framledningstemperatur alltid erhålles. För optimal anpassning till anläggningens behov finns inställningar för utekompensering, rumskompensering, nattkompensering och daggpunktskompensering. Pumpar och ventiler kan larmövervakas och vid säsongsstillestånd kan de motionsköras. Optimerad kyl- och värmeproduktion Funktionen SMART Link styr produktionen av kyl- och värmeenergi genom reglering och optimering av driften för Swegons kylmaskiner och värmepumpar. Kyl- och värmeproduktionen blir effektivare om skillnaden mellan utetemperatur och vattentemperatur är så liten som möjligt. Detta gör att energiförbrukningen minskar. Tillförsel av energi till ett vattenbatteri styrs av en ventil. Optimering av ventilens läge så att den alltid strävar efter att vara fullt öppen, och istället styra vattentemperaturen, ger energibesparing. All Year Comfort kan styra primärvattenkretsar till aggregatets kyloch värmebatterier eller till vattenburna rumsprodukter. Diagrammet nedan visar inställning och reglering av framledningstemperatur i relation till uteluftstemperaturen. Framledningstemperatur, kyl-/varmvatten, C A B 1 A B Temperatur, uteluft, C C C 24 Reservation för ändringar Värme Kyla

25 Funktions-, dimensionerings och produktvalsprogram Energi- och effektbehovsberäkning med Swegon ESBO ESBO (Early State Building Optimization) är systemprogramvaran som hjälper dig genom hela projektet. På ett par minuter beräknar Swegon ESBO effektbehov samt årliga energikostnader. Swegon ESBO ger dig stöd genom hela processen, från projektering till färdig byggnad, för att kunna leverera bästa möjliga inneklimat. Programmet hjälper dig att hantera alla faktorer som omger projektet som klimatförhållanden, önskemål från kund, energi- och lagkrav med mera. Programvaran finns i två olika versioner, en gratis och en avgiftsbelagd fullversion, som antingen installeras lokalt på datorn eller används som molntjänst. I båda versionerna kan man göra en snabberäkning med funktionen "Skapa enkelt rum", vilket kan vara användbart i början av ett projekt eller när det finns knappt med indata. Funktionen "Skapa projekt" har mer möjligheter och lämpar sig bättre för att hantera fler parametrar. Flikarna Rum. Byggnad och Simulering används för att ange och hantera data och parametrar för rummet. Fliken Rum behandlar det mesta av rummets data som börvärdestemperaturer, luftflöden, lokal styrning m m. Byggnads-fliken hanterar centrala systeminställningar, exempelvis typ av värmekälla, konfiguration av luftbehandlingsaggregat osv. Under fliken Simulering anges inställningar för beräkning och där finns även rapporter från genomförda beräkningar. Dialogrutan Ventilation Swegon ESBO och IC Design Swegon ESBO kan hantera effektbehovs- och energiberäkningar för olika typer av VAV- och DCV-system. Med några enkla inställningar kan programmet göra samma beräkningar för ett WISE-system. Produkter som valts i IC Design kan beräknas i Swegon ESBO för att hitta rätt konfigurations- och kombinationsmöjligheter för bästa inneklimat och energieffektivitet. I fullversionen av Swegon ESBO är det möjligt att jämföra olika systemlösningar och på så sätt avgöra vilken lösning som passar bäst för projektet. Portalsidan för Swegon ESBO Beräkna snabbt med Typrum Med hjälp av alternativet "Typrum" på portalsidan för Swegon ESBO kan man komma igång snabbt. Genom att använda färdiga alternativ, med mindre justeringar, kan effektbehov och energiförbrukning beräknas. Jämförelser mellan olika systemlösningar för köpt energi Fliken Rum i Swegon ESBO Reservation för ändringar. 25

26 Indoor Climate Design Gränssnittsvy IC Design Arbetet med att specificera ett nytt WISE-projekt, med ingående produkter och funktionalitet, inleds alltid i systemprogramvaran IC Design (Indoor Climate Design). Dessförinnan har oftast energi- och effektbehovsberäkning utförts i Swegon ESBO. IC Design är marknadens enklaste och mest kompletta urvalsprogram för rumsprodukter och ventilationssystem. Med hjälp av funktioner som Advanced Room View kan man snabbt hitta de bästa produkterna för varje rum, och få produktens funktion i rummet visualiserad. Beräkningsresultat redovisar produkternas isoveler (kastlängder) för att kunna undvika problem med drag. Det är även möjligt att beräkna ljuddata med hänsyn till rummets typ, form och storlek. Hela systemet konfigureras i IC Design som därefter genererar konfigurationsfiler utifrån de val som gjorts. Filer och inställningar distribueras automatiskt från Super WISE till systemets rumsprodukter vid driftsättning. Det är möjligt att skapa s.k. qpd-filer för att användas i MagiCad. Gränssnittsvy IC Design Exempel på rumsprodukter 26 Reservation för ändringar

27 Anteckningar Reservation för ändringar. 27
