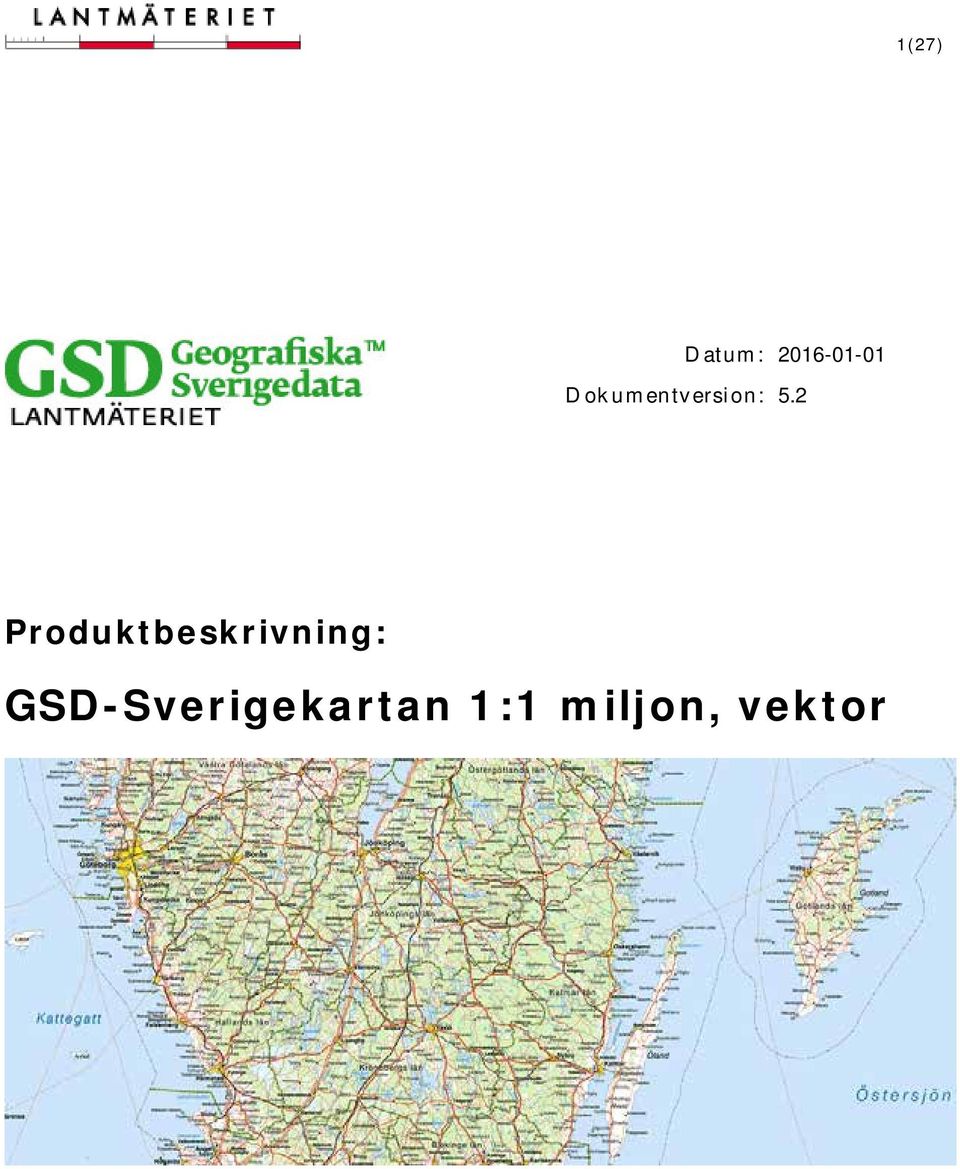

1 1(27) D atum: D ok umentversion: Produktbeskrivning: GSD-Sverigekartan 1:1 miljon, vektor

2 LANTMÄTERIET (27) Innehållsförteckning 1 Allmän beskrivning Innehåll Geografisk täckning Geografiskt utsnitt Koordinatsystem Kvalitetsbeskrivning Insamlingsmetod Aktualitet Logisk struktur Leveransens innehåll Katalogstruktur i leverans Dokument Font Svk arcgis (endast vid leverans i -format) Filuppsättning och innehåll Shape-format format Skiktindelning Utseende på och uppritning av data Presentation på skärm Generellt Shape-format format Installation av fonter Skiktbeskrivning och kodlista... 11

3 LANTMÄTERIET (27) 5.1 Administrativ indelning Ytskikt med kommunindelning (AK) Ytskikt med länsindelning (AN) Linjeskikt med administrativ indelning (AL) Markdata Ytskikt med markslag (MY) Linjeskikt med markslagsbegränsning (ML) Ytskikt med tätorter (MB) Bebyggelse Punktskikt med tätorter (BT) Punktskikt med bebyggelse och höjdpunkter (BS) Vägar Linjeskikt med vägar (VL) Järnvägar Linjeskikt med järnvägar (JL) Hydrografi Linjeskikt med vattendrag (HL) Nationalparker Ytskikt med nationalparker (NY) Linjeskikt med nationalparker (NL) Övriga linjer Linjeskikt med övriga linjer (UL) Text Karttext (namn och upplysningstext) (TX) Förändringsförteckning Senaste förändring Tidigare förändringar Bilaga 1: Föreslagen ritordning av skikt... 27

4 LANTMÄTERIET (27) 1 Allmän beskrivning 1.1 Innehåll Databasen GSD-Sverigekartan 1:1 miljon, vektor ligger till grund för bl.a. den tryckta Sverigekartan i skala 1:1 miljon, och den information som lagras i databasen har till stor del valts för detta ändamål. Databasen tillgodoser dessutom internationella behov och önskemål. I detta dokument beskrivs hur produkten GSD-Sverigekartan 1:1 milj, vektor är strukturerade vid leverans. 1.2 Geografisk täckning GSD-Sverigekartan 1:1 miljon innehåller samma information som redovisas på den tryckta kartan Sverige 1:1 miljon, d.v.s. administrativ indelning, markslag, sjöar och vattendrag, bebyggelse, vägar och järnvägar, nationalparker samt text, utom terrängskuggning, geodetiska nät eller kartans kantinformation. Utländskt område innehåller något färre objekttyper än området över Sverige. De främsta skillnaderna är att det endast finns tre klasser i ytskiktet med markslag (sjö, tätort och markslag) samt att endast flygplatser och mindre bebyggelse (Norge) finns i skiktet punktskikt med bebyggelse och höjdpunkter. 1.3 Geografiskt utsnitt Databasens täckningsområde är hela Sverige samt delar av Danmark, Norge, Finland, Estland, Lettland, Litauen och Ryssland. Begränsningskoordinaterna för de flesta skikten är: N-min N-max E-min E-max Skikten administrativ indelning och markanvändning begränsas av koordinaterna: N-min N-max E-min E-max Koordinatsystem Plan: SWEREF 99 TM Höjd: RH 2000 För information om vilka övriga koordinatsystem som produkten kan levereras i, se dokumentet Avgifter och leveransinformation för Lantmäteriets geodata på Lantmäteriets hemsida.

5 LANTMÄTERIET (27)

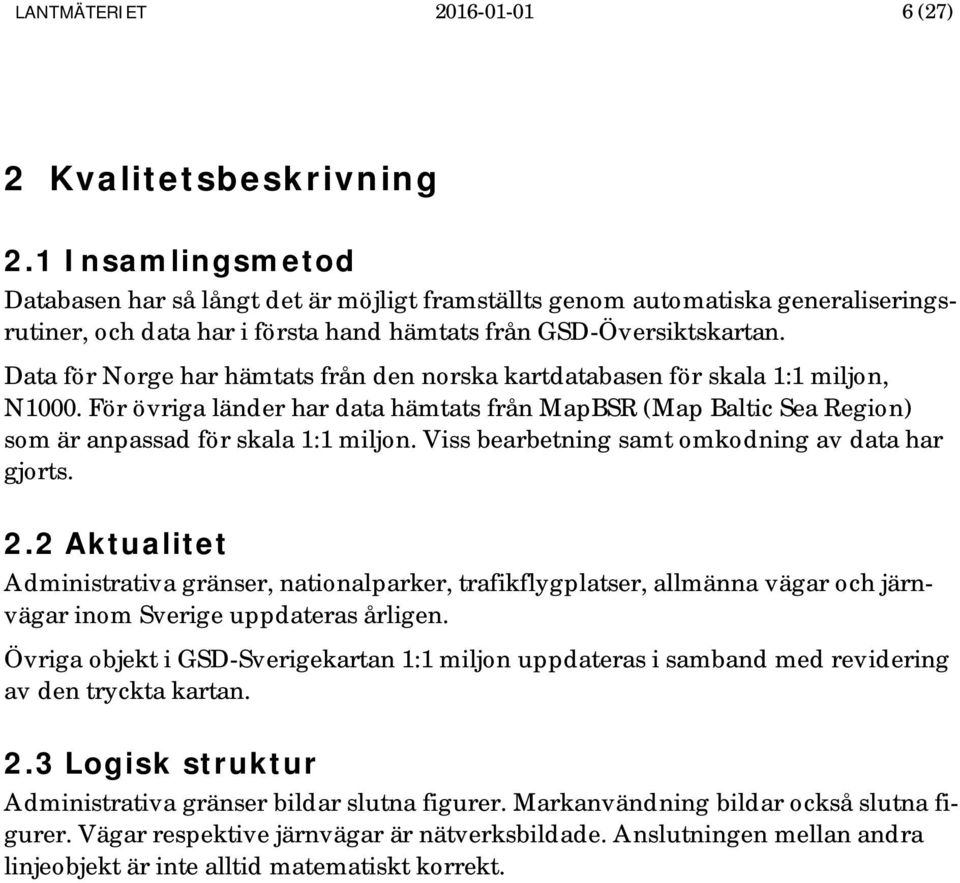

6 LANTMÄTERIET (27) 2 Kvalitetsbeskrivning 2.1 Insamlingsmetod Databasen har så långt det är möjligt framställts genom automatiska generaliseringsrutiner, och data har i första hand hämtats från GSD-Översiktskartan. Data för Norge har hämtats från den norska kartdatabasen för skala 1:1 miljon, N1000. För övriga länder har data hämtats från MapBSR (Map Baltic Sea Region) som är anpassad för skala 1:1 miljon. Viss bearbetning samt omkodning av data har gjorts. 2.2 Aktualitet Administrativa gränser, nationalparker, trafikflygplatser, allmänna vägar och järnvägar inom Sverige uppdateras årligen. Övriga objekt i GSD-Sverigekartan 1:1 miljon uppdateras i samband med revidering av den tryckta kartan. 2.3 Logisk struktur Administrativa gränser bildar slutna figurer. Markanvändning bildar också slutna figurer. Vägar respektive järnvägar är nätverksbildade. Anslutningen mellan andra linjeobjekt är inte alltid matematiskt korrekt.

7 LANTMÄTERIET (27) 3 Leveransens innehåll 3.1 Katalogstruktur i leverans Dokument Denna katalog innehåller de dokument som beskriver produkten Font Truee-fonterna bifogas i filen GSDsvk.ttf Svk Denna katalog innehåller en eller flera underkataloger med data över det beställda området och formatet. Utöver filerna med kartinformationen finns i denna katalog även en fil där det totala antalet objekt i varje skikt finns sammanställt arcgis (endast vid leverans i -format) När data levereras i -format medföljer denna katalog som innehåller en LYR- fil med Lantmäteriets kartmanér. 3.2 Filuppsättning och innehåll Shape-format För -format tillhandahålls 4 filer per skikt *.shp *.dbf *.shx *.prj Geometrifil Attributfil i Dbase-format. Indexfil. Projektionsfil (endast då SWEREF 99 TM används). Geometri-index skapas inte för -filerna och attributindex skapas inte för Dbasefilerna. Annotationtext levereras enligt nedan. * ArcInfo Coverage med manérsatt text (annotation)

8 LANTMÄTERIET (27) format För -format (tab) tillhandahålls 4 filer per skikt *.tab *.dat *.map *.id Huvudfil/tabell-definitioner Attributfil Geometrifil Indexfil till grafiska objekt Varken geometri- eller attributindex skapas på tab-filerna. 3.3 Skiktindelning För GSD-Sverigekartan 1:1 miljon i -format skiktas informationen i 15 skikt. Skikten är uppdelade i linje-, punkt-, text- och ytskikt. Skikten är grovt uppdelade i 9 teman. Namnsättningen av filerna följer så långt som möjligt logiken att första bokstaven anger tema (t.ex. a för administrativ information och v för vägar) och den andra geometrityp ( l för linje, p / s för punkt/symbol, y för yta och t för text). Den andra delen av namnet (efter _ ) är gemensam för alla filer i en katalog. Attributuppsättningen varierar mellan de olika skikten och beskrivs i detalj i kapitel 5.

9 LANTMÄTERIET (27) 4 Utseende på och uppritning av data 4.1 Presentation på skärm Generellt Manérsättningen av produkten har utförts i skala 1: Denna skala kan därför ses som en lämplig referensskala. Databasens grundskala är 1: , se vidare under avsnitt 1, Allmän beskrivning. Föreslagen ritordning av skikten presenteras i bilaga 1. Bästa resultat vid utskrift erhålls om både MY-skiktet och ML-skiktet används. Ytor För att få ett heltäckande markytskikt krävs att skiktet MY öppnas. Symboler För att få korrekt symbolpresentation måste fonten GSDsvk.ttf installeras. Vid manérsättning av symboler har attributet SRIKT använts för att få korrekt riktning på symbolerna. Text Vid textsättning har attributet KKOD bestämt stil, färg och storlek. Övriga attribut som använts är TJUST (isättningspunkt) och TRIKT (riktning). Texterna ritas däremot inte upp i utdragen form, s.k. spärrad text. Detta redovisas endast i attributet TSPARR som en procentsats på hur stor del den levererade textsträngen utgör av den ursprungliga, spärrade textens längd Shape-format Alla skikt är manérsatta med GSD-Sverigekartans standardmanér vid leverans. För användning av data i ArcMap finns manérinställningarna lagrade i LYR-filen som finns i katalogen arcgis. I LYR-filer finns möjligheten att styra om objekten ska skaleras vid byte av skala i programmet. För LYR-filen som medföljer leveransen är detta gjort. LYR-filen innehåller dessutom inställningar som anger vilka skikt som ska visas inom olika skalintervall (se bilaga 1). Texten levereras dels som punkter med texten som attribut, dels som manérsatt text i ArcInfo Coverage-format. En encoder, t.ex. en cpg-fil för formatet som anger att ISO ska användas, kan behöva läggas till för att de samiska tecknen ska visas korrekt format Produkten levereras med GSD-Sverigekartans standardmanér. Detta innebär att samtliga objekt i samtliga skikt vid leverans innehåller värden på de egenskaper som styr vilken färg, storlek och form dessa ska ritas ut med.

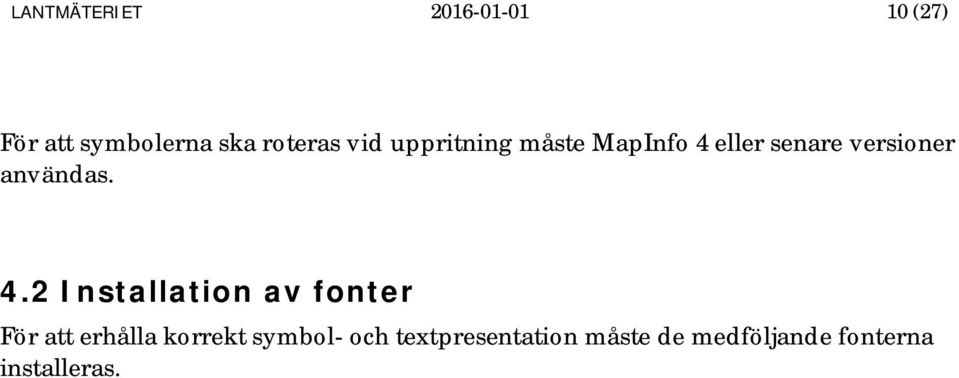

10 LANTMÄTERIET (27) För att symbolerna ska roteras vid uppritning måste 4 eller senare versioner användas. 4.2 Installation av fonter För att erhålla korrekt symbol- och textpresentation måste de medföljande fonterna installeras.

11 LANTMÄTERIET (27) 5 Skiktbeskrivning och kodlista I detta kapitel beskrivs skikt för skikt vilka detaljer som ingår samt vilka attribut dessa beskrivs med. Skikten beskrivs enligt nedan: I kolumnen Skiktnamn anges det skiktnamn/filnamn som filerna får vid leverans. XXXXX = bladkod/områdesnamn. I kolumnen Kategorikod anges den kod som objektet har. I kolumnen förtydligas Kategorikoden. Attributen beskrivs på följande sätt: I kolumnen Nr anges ett löpnummer för skiktets attribut. I kolumnen Attribut anges attributets namn. I kolumnen anges vilken datatyp som använts, heltal/decimal/tecken. I kolumnen anges antalet tecken som allokerats detta fält. I kolumnen anges en kort beskrivning av attributet. 5.1 Administrativ indelning Ytskikt med kommunindelning (AK) Innehåller ytbildade kommuner. AK_xxxxx 414 Kommun 3 KOMMUNKOD Decimal 4,0 Decimal 4,0 Kommunkod, koden innehåller ej inledande nolla 4 KOMMUNNAMN Text 30 Text 30 Kommunnamn 5 LANSKOD Decimal 2,0 Decimal 2,0 Länskod, koden innehåller ej inledande nolla 6 LANSNAMN Text 30 Text 30 Länsnamn 7 KOM_KOD Text 4 Text 4 Kommunkod, fullständig kod 8 LAN_KOD Text 2 Text 2 Länskod, fullständig kod

12 LANTMÄTERIET (27) Ytskikt med länsindelning (AN) Innehåller ytbildade län. AN_xxxxx 413 Län 3 LANSKOD Decimal 2,0 Decimal 2,0 Länskod 4 LANSNAMN Text 30 Text 30 Länsnamn Linjeskikt med administrativ indelning (AL) Innehåller administrativa gränser ned till kommunnivå. AL_xxxxx 4110 Riksgräns AL_xxxxx 4120 Territorialgräns i Sverige AL_xxxxx 4130 Länsgräns i Sverige AL_xxxxx 4140 Kommungräns 5.2 Markdata Ytskikt med markslag (MY) Innehåller markslag MY_xxxxx 1 Hav, territoriellt vatten MY_xxxxx 2 Hav, internationellt vatten MY_xxxxx 3 Vatten (sjöar och större vattendrag)

13 LANTMÄTERIET (27) MY_xxxxx 4 Tätort MY_xxxxx 5 Skogsmark MY_xxxxx 6 Sankmark MY_xxxxx 7 Öppen mark MY_xxxxx 8 Kalfjäll MY_xxxxx 11 Glaciär MY_xxxxx 12 Alvarmark MY_xxxxx 13 Markslag, utland Linjeskikt med markslagsbegränsning (ML) Innehåller begränsningslinjer för markslag. 102 Hav, territoriellt vatten - Hav, internationellt vatten 103 Hav, territoriellt vatten - Vatten (sjöar och större vattendrag) 104 Hav, territoriellt vatten - Tätort 105 Hav, territoriellt vatten - Skogsmark 107 Hav, territoriellt vatten - Öppen mark 112 Hav, territoriellt vatten - Alvarmark 113 Hav, territoriellt vatten - Markslag, utland 204 Hav, internationellt vatten - Tätort 213 Hav, internationellt vatten - Markslag, utland 304 Vatten (sjöar och större vattendrag) - Tätort 305 Vatten (sjöar och större vattendrag) - Skogsmark 306 Vatten (sjöar och större vattendrag) - Sankmark

14 LANTMÄTERIET (27) 307 Vatten (sjöar och större vattendrag) - Öppen mark 308 Vatten (sjöar och större vattendrag) - Kalfjäll 313 Vatten (sjöar och större vattendrag) - Markslag, utland 405 Tätort - Skogsmark 406 Tätort - Sankmark 407 Tätort - Öppen mark 413 Tätort - Markslag, utland 506 Skogsmark - Sankmark 507 Skogsmark - Öppen mark 508 Skogsmark - Kalfjäll 512 Skogsmark - Alvarmark 513 Skogsmark - Markyta, utland 607 Sankmark - Öppen mark 613 Sankmark Markslag, utland 708 Öppen mark - Kalfjäll 712 Öppen mark - Alvarmark 713 Öppen mark Markslag, utland 811 Kalfjäll Glaciär 813 Kalfjäll Markslag, utland 1113 Glaciär Markslag, utland

15 LANTMÄTERIET (27) Ytskikt med tätorter (MB) Innehåller tätorter större än inv. MB_xxxxx 4 Tätort 3 TATNR Decimal 4,0 Decimal 4,0 Tätortskod enligt SCB 4 NAMN Text 32 Text 32 Tätortsnamn 5 BEF Decimal 7,0 Decimal 7,0 Invånarantal 5.3 Bebyggelse Punktskikt med tätorter (BT) Innehåller tätorter mindre än inv. BT_xxxxx 432 Tätort inv. BT_xxxxx 433 Tätort inv. BT_xxxxx 434 Tätort inv. BT_xxxxx 435 Tätort inv. 3 TATNR Decimal 4,0 Decimal 4,0 Tätortskod enligt SCB 4 NAMN Text 32 Text 32 Tätortsnamn 5 BEF Decimal 7,0 Decimal 7,0 Invånarantal

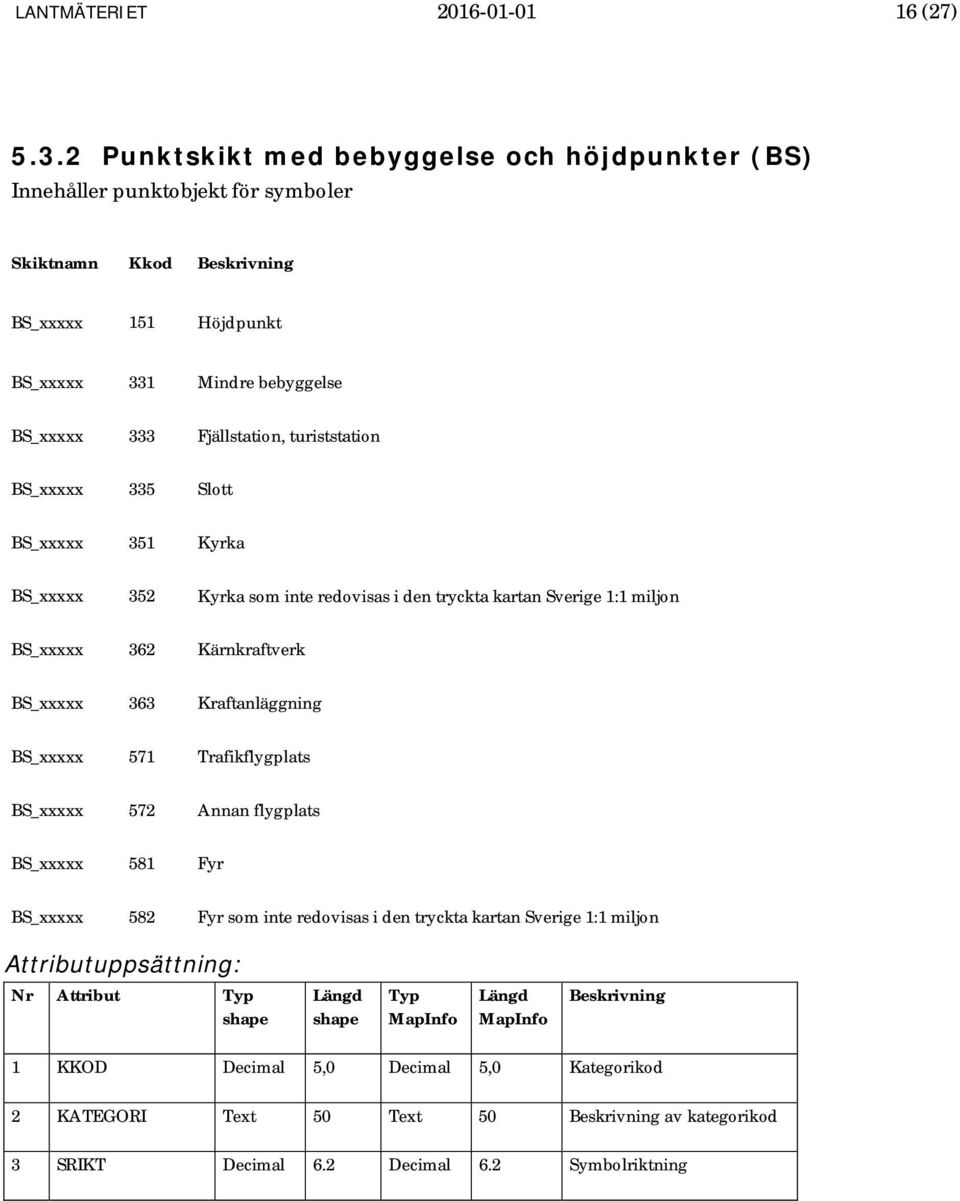

16 LANTMÄTERIET (27) Punktskikt med bebyggelse och höjdpunkter (BS) Innehåller punktobjekt för symboler BS_xxxxx 151 Höjdpunkt BS_xxxxx 331 Mindre bebyggelse BS_xxxxx 333 Fjällstation, turiststation BS_xxxxx 335 Slott BS_xxxxx 351 Kyrka BS_xxxxx 352 Kyrka som inte redovisas i den tryckta kartan Sverige 1:1 miljon BS_xxxxx 362 Kärnkraftverk BS_xxxxx 363 Kraftanläggning BS_xxxxx 571 Trafikflygplats BS_xxxxx 572 Annan flygplats BS_xxxxx 581 Fyr BS_xxxxx 582 Fyr som inte redovisas i den tryckta kartan Sverige 1:1 miljon 3 SRIKT Decimal 6.2 Decimal 6.2 Symbolriktning

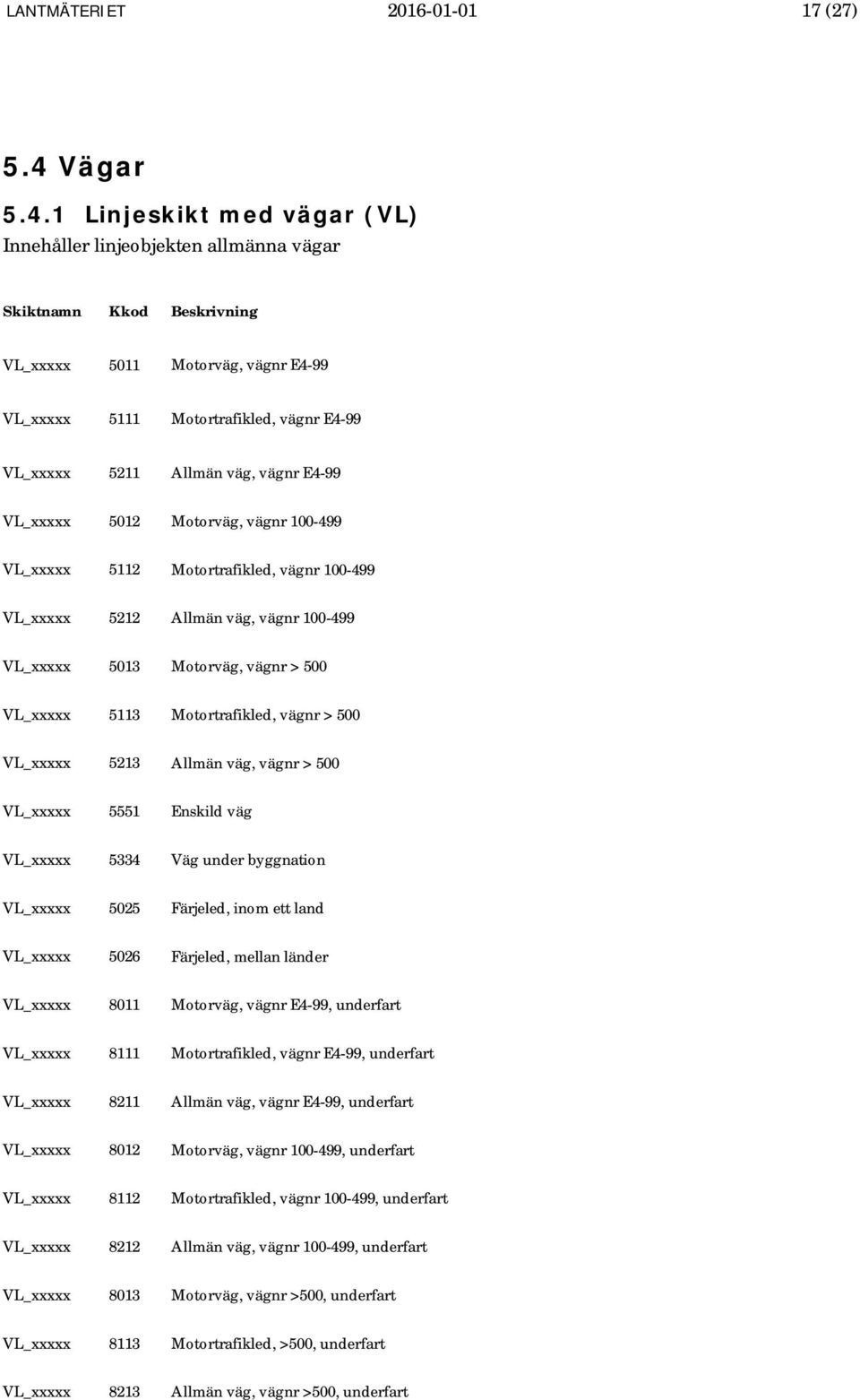

17 LANTMÄTERIET (27) 5.4 Vägar Linjeskikt med vägar (VL) Innehåller linjeobjekten allmänna vägar VL_xxxxx 5011 Motorväg, vägnr E4-99 VL_xxxxx 5111 Motortrafikled, vägnr E4-99 VL_xxxxx 5211 Allmän väg, vägnr E4-99 VL_xxxxx 5012 Motorväg, vägnr VL_xxxxx 5112 Motortrafikled, vägnr VL_xxxxx 5212 Allmän väg, vägnr VL_xxxxx 5013 Motorväg, vägnr > 500 VL_xxxxx 5113 Motortrafikled, vägnr > 500 VL_xxxxx 5213 Allmän väg, vägnr > 500 VL_xxxxx 5551 Enskild väg VL_xxxxx 5334 Väg under byggnation VL_xxxxx 5025 Färjeled, inom ett land VL_xxxxx 5026 Färjeled, mellan länder VL_xxxxx 8011 Motorväg, vägnr E4-99, underfart VL_xxxxx 8111 Motortrafikled, vägnr E4-99, underfart VL_xxxxx 8211 Allmän väg, vägnr E4-99, underfart VL_xxxxx 8012 Motorväg, vägnr , underfart VL_xxxxx 8112 Motortrafikled, vägnr , underfart VL_xxxxx 8212 Allmän väg, vägnr , underfart VL_xxxxx 8013 Motorväg, vägnr >500, underfart VL_xxxxx 8113 Motortrafikled, >500, underfart VL_xxxxx 8213 Allmän väg, vägnr >500, underfart

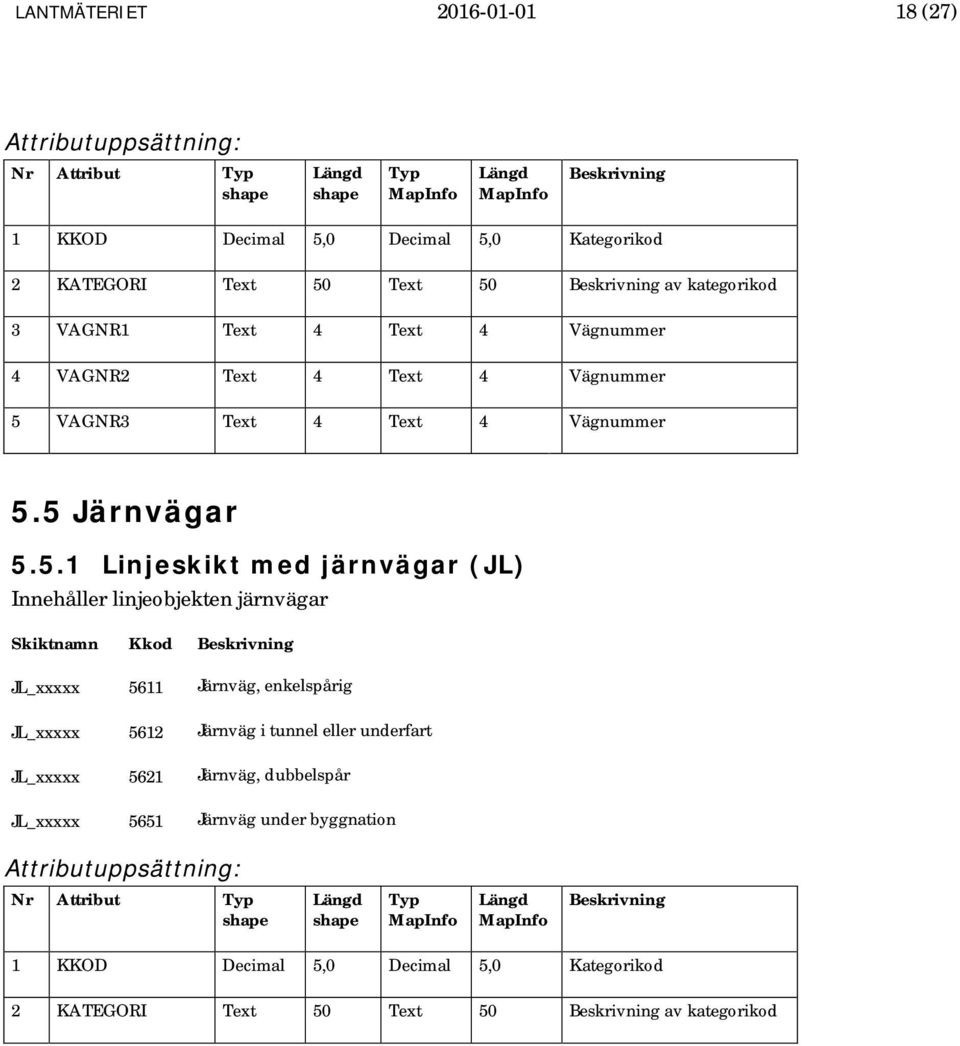

18 LANTMÄTERIET (27) 3 VAGNR1 Text 4 Text 4 Vägnummer 4 VAGNR2 Text 4 Text 4 Vägnummer 5 VAGNR3 Text 4 Text 4 Vägnummer 5.5 Järnvägar Linjeskikt med järnvägar (JL) Innehåller linjeobjekten järnvägar JL_xxxxx 5611 Järnväg, enkelspårig JL_xxxxx 5612 Järnväg i tunnel eller underfart JL_xxxxx 5621 Järnväg, dubbelspår JL_xxxxx 5651 Järnväg under byggnation

19 LANTMÄTERIET (27) 5.6 Hydrografi Linjeskikt med vattendrag (HL) Innehåller linjeobjekt för vattendrag. HL_xxxxx 9110 Vattendrag, storleksklass 5 HL_xxxxx 9111 Vattendrag, storleksklass 4 HL_xxxxx 9112 Vattendrag, storleksklass 3 HL_xxxxx 9113 Vattendrag, storleksklass 2 HL_xxxxx 9114 Vattendrag, storleksklass 1 HL_xxxxx 9021 Kanal

20 LANTMÄTERIET (27) 5.7 Nationalparker Ytskikt med nationalparker (NY) Innehåller objektet nationalparker NY_xxxxx 421 Nationalpark Linjeskikt med nationalparker (NL) Innehåller begränsningslinjer till nationalparkerna NL_xxxxx 4210 Nationalpark 5.8 Övriga linjer Linjeskikt med övriga linjer (UL) Innehåller linjeobjekt med symbolliknande utseende. UL_xxxxx 4410 Odlingsgräns UL_xxxxx 1610 Polcirkeln UL_xxxxx 5561 Fjälled

21 LANTMÄTERIET (27) 5.9 Text Karttext (namn och upplysningstext) (TX) Innehåller kartografiskt placerad text. TX_xxxxx 1 Fjällstation TX_xxxxx 3 Övrig bebyggelse TX_xxxxx 5 Tätorter, inv. TX_xxxxx 7 Tätorter, inv. TX_xxxxx 8 Tätorter, inv. TX_xxxxx 9 Tätort och fler inv. TX_xxxxx 14 Tätortsdel TX_xxxxx 18 Kyrka TX_xxxxx 21 Kraftanläggning TX_xxxxx 24 Lednamn TX_xxxxx 25 Trafikflygplats TX_xxxxx 27 Slott TX_xxxxx 34 Län TX_xxxxx 35 Land, storleksklass 1 TX_xxxxx 36 Land, storleksklass 2 TX_xxxxx 43 Nationalpark, storleksklass 1 TX_xxxxx 44 Nationalpark, storleksklass 2 TX_xxxxx 45 Nationalpark, storleksklass 3 TX_xxxxx 52 Naturnamn, storleksklass 1 TX_xxxxx 53 Naturnamn, storleksklass 2 TX_xxxxx 54 Naturnamn, storleksklass 3

22 LANTMÄTERIET (27) TX_xxxxx 55 Naturnamn, storleksklass 4 TX_xxxxx 56 Naturnamn, storleksklass 5 TX_xxxxx 71 Fyr TX_xxxxx 76 Höjdsiffra TX_xxxxx 79 Vägnummer TX_xxxxx 83 Vatten (sjöar och större vattendrag), storleksklass 1 TX_xxxxx 84 Vatten (sjöar och större vattendrag), storleksklass 2 TX_xxxxx 85 Vatten (sjöar och större vattendrag), storleksklass 3 TX_xxxxx 86 Vatten (sjöar och större vattendrag), storleksklass 4 TX_xxxxx 87 Vatten (sjöar och större vattendrag), storleksklass 5 TX_xxxxx 92 Vattendrag, storleksklass 1 TX_xxxxx 93 Vattendrag, storleksklass 2 TX_xxxxx 94 Vattendrag, storleksklass 3 TX_xxxxx 99 Sankmark

23 LANTMÄTERIET (27) 3 TEXT Text 40 Text 40 Textsträng 4 TEXTTYP Text 1 Text 1 Anger om texten är vanlig text eller upplysningstext, O/U. 5 ORTID Decimal 10,0 Decimal 10,0 Ortnamnsidentitet 6 REGTXT Text 40 Text 40 Textsträngen i sin helhet. Om en text är avstavad så visas endast den ena raden i attributet TEXT, här visas textsträngen i sin helhet. 7 THOJD Decimal 7,0 Decimal 7,0 Textstorleken (punkter) för respektive text presenterad på den tryckta versionen av produkten. 8 TRIKT Decimal 6,2 Decimal 6.2 Textriktning (0-360 moturs) 9 TJUST Decimal 1,0 Decimal 1,0 Textens insättningspunkt (0-9). Insättningspunkt i decimalpunkt. 10 TSPARR Decimal 3,0 Decimal 3,0 Textens spärrning i procent av ursprungssträngens längd (0-100 %) 11 TKURV Decimal 1,0 Decimal 1,0 Anger om texten är kurvad eller ej.

24 LANTMÄTERIET (27) 6 Förändringsförteckning Senaste förändring har en detaljerad beskrivning. Denna tas bort när ny ändring tillkommer. I tabellen anges i vilken version av GSD-Sverigekartans produktbeskrivning ändringen införts. Datumet anger från vilken dag ändringen gäller. 6.1 Senaste förändring Version Datum Orsak samt ändring mot tidigare version I namnet på Produktbeskrivningen har GSD-Administrativ indelning, 1:1 miljon tagits bort eftersom GSD-Administrativ indelning, 1:1 miljon har utgått som egen produkt. Lagt till text om övriga koordinatsystem i kapitel 1:3. Texten En encoder, t.ex. en cpg-fil för formatet som anger att ISO ska användas, kan behöva läggas till för att de samiska tecknen ska visas korrekt har lagts till i kapitel Kapitel 5 Inledande stycke beskrivet på samma sätt som övriga produktbeskrivningar. 6.2 Tidigare förändringar Version Datum Orsak samt ändring mot tidigare version Funktionalitetsändring Manérförändring LyrAdmin är en MXD-fil som tidigare bifogats leveranser av GSDprodukter (Geografiska Sverigedata) i -format. Filen innehåller ett skript för att i ArcGIS automatiskt koppla samtliga -filer och ArcInfo-cover i en datakatalog till en tillhörande grupperad LYR-fil. LyrAdmin kräver VBA (Visual Basic for Applications) vilket i ArcGIS 10.0 kräver en tilläggslicens som möjliggör att köra skript skrivna i VBA. Tilläggslicensen tillhandahålls av ESRI. Därmed utgår LyrAdmin ur leveransen. Användare av version ArcGIS 9.x. kan hämta filen vid respektive produkts demodatasida. LYR-filen med Lantmäteriets kartmanér kommer dock att fortsätta levereras och användaren får manuellt koppla data till denna. Från och med 1 juni 2010 levererar vi inte längre AVL-filer för våra vektorprodukter i -format. AVL-filer används i ArcView 3.x för att rita upp -filerna med förbestämda manér. Samtidigt slutar vi stödja ArcMap version 8.x med LYR-filer för våra vektorprodukter i format. Vi kommer då att stödja enbart ArcMap version 9.x Dokumentförändringar och förtydliganden Tabeller med föreslagen ritordning har tagits bort. Ritordning hänvisas i stället till Bilaga 1, som har modifierats något för att omfatta ritordning

25 LANTMÄTERIET (27) Version Datum Orsak samt ändring mot tidigare version Funktionalitetsändring LyrAdmin är en MXD-fil som tidigare bifogats leveranser av GSDprodukter (Geografiska Sverigedata) i -format. Filen innehåller ett skript för att i ArcGIS automatiskt koppla samtliga -filer och ArcInfo-cover i en datakatalog till en tillhörande grupperad LYR-fil. LyrAdmin kräver VBA (Visual Basic for Applications) vilket i ArcGIS 10.0 kräver en tilläggslicens som möjliggör att köra skript skrivna i VBA. Tilläggslicensen tillhandahålls av ESRI. Därmed utgår LyrAdmin ur leveransen. Användare av version ArcGIS 9.x. kan hämta filen vid respektive produkts demodatasida. LYR-filen med Lantmäteriets kartmanér kommer dock att fortsätta levereras och användaren får manuellt koppla data till denna. för både - och -formatet. Produktbeskrivningen för GSD-Sverigekartan 1:1 miljon, vektor har slagits ihop med produktbeskrivningen för GSD-Administrativ indelning 1:1 miljon Dokumentförändringar och förtydliganden. Förändringsdokumentet har utgått. Förändringar i produkten redovisas i stället i förändringsförteckning i produktbeskrivningen. Ändring av koordinater i stycket 1.2 för Skikten administrativ indelning och markanvändning. Tidigare var de inte angivna i SWEREF 99 TM Skiktet med Markidpunkter utgår. (KKOD=1-13) Förändring av namnsättning på filer Om riksuttag väljs, namnges filerna med riks som andra del av filnamnet. Förändringar i filsammansättning Skiktet för markidpunkter försvinner (MP) Förändringar i skiktinnehåll I AL-skiktet utgår följande koder: 4111 (Riksgräns i kustlinje), 4121 (Territorialgräns, utländskt område), 4131 (Länsgräns, utländskt område), 4141 (Kommungräns, ej fastställd), 1511 (Basbegränsning), I ML-skiktet utgår följande koder: 1 Basbegränsning Hav, territoriellt vatten 2 Basbegränsning Hav, internationellt vatten 3 Basbegränsning Vattenyta, sjö

26 LANTMÄTERIET (27) Version Datum Orsak samt ändring mot tidigare version Funktionalitetsändring LyrAdmin är en MXD-fil som tidigare bifogats leveranser av GSDprodukter (Geografiska Sverigedata) i -format. Filen innehåller ett skript för att i ArcGIS automatiskt koppla samtliga -filer och ArcInfo-cover i en datakatalog till en tillhörande grupperad LYR-fil. LyrAdmin kräver VBA (Visual Basic for Applications) vilket i ArcGIS 10.0 kräver en tilläggslicens som möjliggör att köra skript skrivna i VBA. Tilläggslicensen tillhandahålls av ESRI. Därmed utgår LyrAdmin ur leveransen. Användare av version ArcGIS 9.x. kan hämta filen vid respektive produkts demodatasida. LYR-filen med Lantmäteriets kartmanér kommer dock att fortsätta levereras och användaren får manuellt koppla data till denna. 4 Basbegränsning Tätort 13 Basbegränsning Markyta, utland 505 Skogsmark Skogsmark

27 LANTMÄTERIET (27) Bilaga 1: Föreslagen ritordning av skikt Följande ritordning föreslås oavsett programvara. När data används i ArcMap kan skikten kopplas till den medföljande LYR-filen som styr ritordningen samt vilka skalintervall de olika skikten visas inom. Skiktnamn Geometri Inställt skalområde i LYR-filen Påslaget Sverigekartan Administrativ indelning Text TX annotation 1: och större X Bebyggelse och höjdpunkter BS punkt 1: och större X Tätorter, mindre BT punkt 1: och större X Administrativ indelning AL linje 1: och större X X Linjer UL linje Visas alltid X Nationalparker, begränsningslinjer NL linje 1: och större Järnvägar JL linje 1: och större X Vägar VL linje 1: och större X Vattendrag HL linje 1: och större X Markslag, begränsningslinjer ML linje 1: och större X Nationalparker NY yta Visas inte X Tätorter MB yta 1: : X Kommuner AK yta Visas inte X X Län AN yta 1: och större X X Markslag MY yta Visas alltid X
