Lastsäkring. Surrning Lösa band Godsfixering Övriga produkter. Lagerförda produkter markerade med fet stil 8:12 Alla mått i mm

Transkript

1 Surrning Lösa band Godsfixering Övriga produkter 8:12 Alla mått i mm

2 Kättingspännare, GT 9:2-9:4 Surrning för entreprenadmaskiner 9:5 Surrning 4-10 ton 9:6 Surrning 1-4 ton 9:7 Surrning - Quickloader 9:8 Hjulsäkring 9:8 Kättingspännare 9:9 Kantskydd 9:9 Bandupprullare 9:9 Surrning - 0,3 ton 9:10 Surrning med klafflås 9:10 Teknisk information Säker användning och underhåll 9:11 Surrningen ska klara: 9:12 Standard EN :12 Polyesterbandens egenskaper 9:13 9 VARNING: Underlåtenhet att läsa, förstå och följa instruktioner och specifikationer i denna publikation kan leda till allvarliga personskador eller skador på egendom.

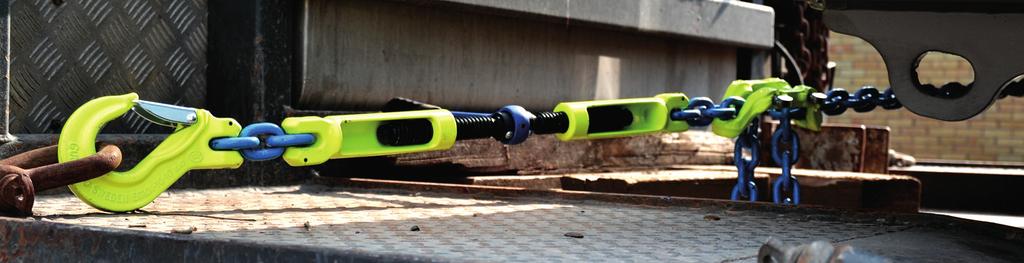

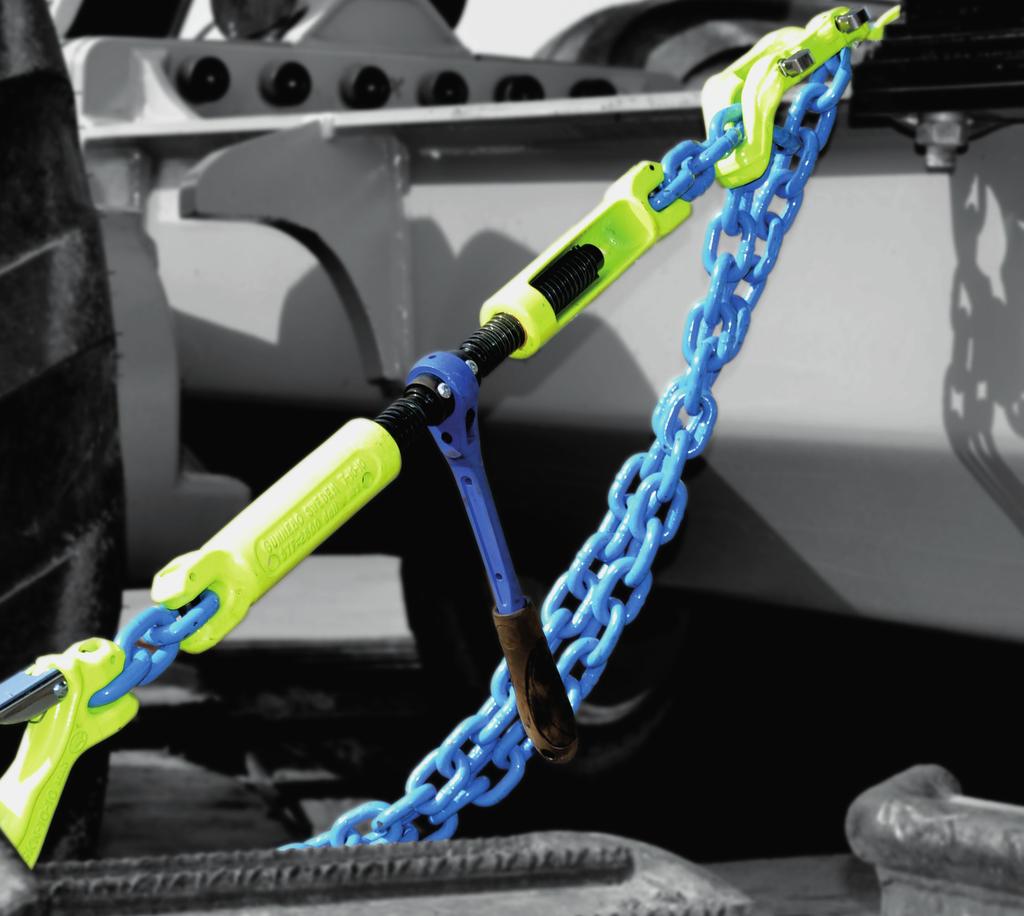

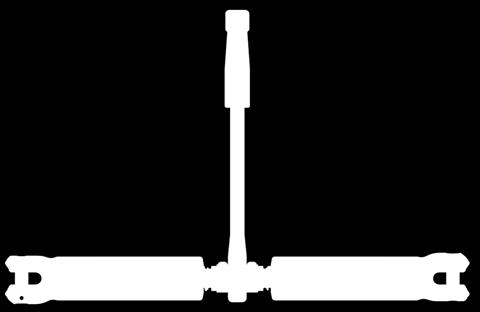

3 Kättingspännare - GT Gunnebo Industriers kättingspännare GT GrabiQ är tillverkad i höghållfast klass 10-material, samt har ett spärrhandtag som bidrar till snabbt och ergonomiskt arbete. GT är försedd med låspinnar som förhindrar oavsiktligt utgängning men tillåter demontering och byte av reservdelar vilket gör underhållsarbetet enklare och snabbare. GT har 25% ökad surrningskapacitet (LC) jämfört med klass 8 surrningar och hög dragkraft (STF) tack vare det unika spärrskaftet. Kättingspännaren är en del av det unika GrabiQ systemet som ger ett brett urval av ändkrokar. Vi kan även erbjuda GT kättingspännare med typgodkännande för lyft. Unika fördelar med vår kättingspännare Kort handtag Helt skyddad spännmekanism med 8 steg per 90 graders drag möjliggör användning i mycket trånga utrymmen. Enkelt att byta riktning. Gumminhandtaget minskar halkrisken och är bekväm i kalla klimat. Öppen design För enklare och snabbare rengöring och smörjning. Låter smuts falla igenom istället för att det fastnar. Inget restvatten inne i huset tack vare två dräneringshål i botten. Trapetsgänga Gör gängan mindre känslig för smuts och partiklar. Lågfriktionsbehandlad för problemfri drift. Gör surrningen snabbare. Låspinnar stoppar oavsiktlig urgängning. 9:2 Alla mått i mm

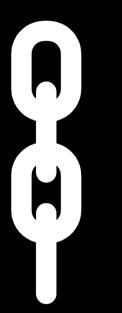

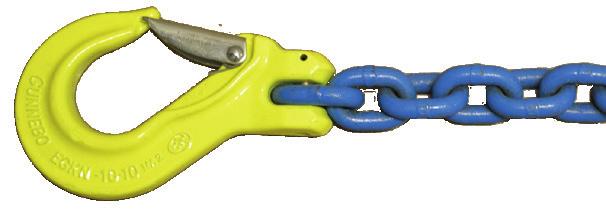

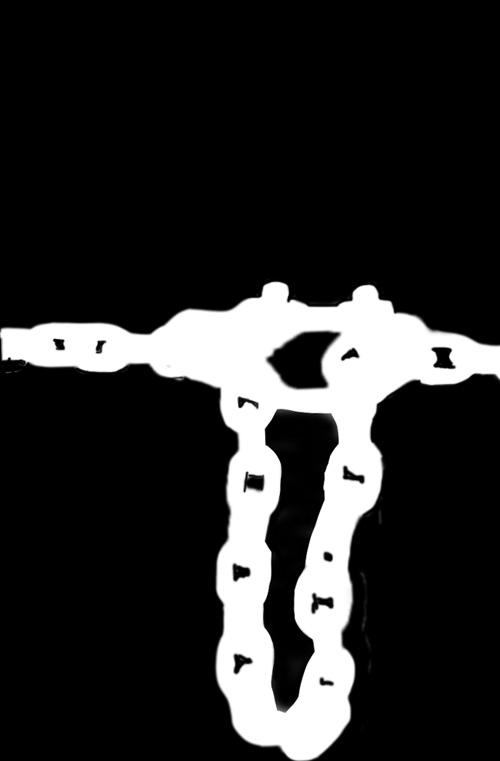

4 Gunnebo Industries Lastsäkringssystem Gunnebo Industries erbjuder ett komplett system för lastsäkring godkända enligt EN Systemet är utvecklat med fokus på användarens behov och arbetsmiljö, med säkerhet som högsta prioritet. Den unika Midgrab kättingförkortaren sparar värdefull tid och arbete. Den är en naturlig del av ett effektivt lastsäkringssytem. GT lastsäkring har 25% ökad surrningskapacitet (LC) jämfört med klass 8 surrningar. Ändbeslag Surrningskrokar i klass 10 såsom lastkork EGKN med en kraftig spärr eller säkerhetskrok GBK. Krokarna är märkta med tillverkaren, produktbeteckning, storlek, batchnummer och klass. Enligt EN ID-bricka ID-brickan måste ange surrningskapacitet, dragkraft, spårbarhet och tillverkarens namn. Det måste framgå tydligt att lastsäkringssystemet endast är tillåtet för surrning. Förkortningsfunktion Midgrab erbjuder snabb applicering på valfri plats på kättingen. Förkortning kan göras i båda riktningarna. Den är designad för att motverka att kättingen oavsiktligt åker ur kättingfickan. Märkt med tillverkare, produktbeteckning, storlek, batchnummer och klass. 9 Kätting Vår kortlänkade klass 10 kätting är gjord av seghärdat och legerat specialstål som garanterar mycket hög hållfasthet. ID-märkning på kättingen: 10G 9:3 Alla mått imm

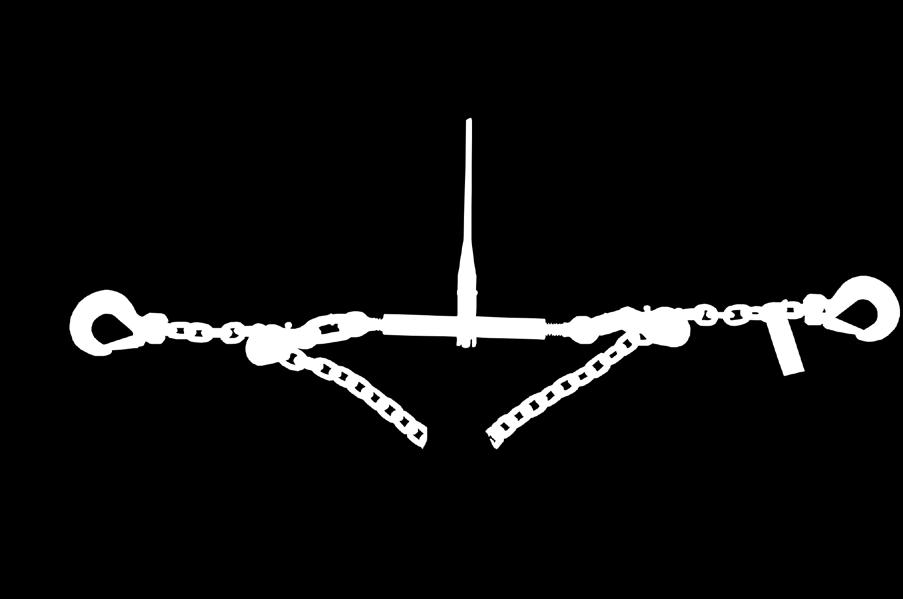

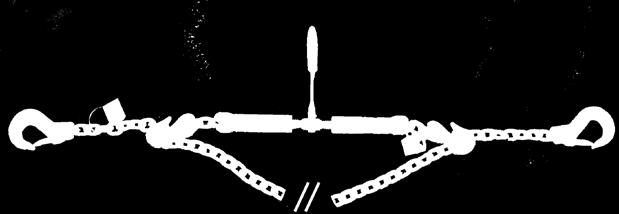

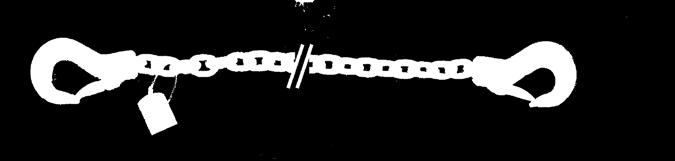

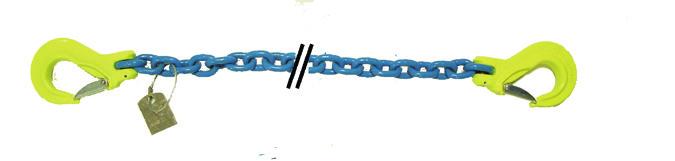

5 L Kättingspännare GT Lastsäkringskapacitet (kn) STF (dan) L = Min. längd (mm) L = Max. längd (mm) Z GT Z GT Vikt (kg) Kompletta satser för surrning GT (L= 3,5 m) Z Z Sats om: 4 st GT 8-10 med gripkrok GG 8-10 i båda ändar. 4 st Surrningskätting, GrabiQ med EGKN krok i båda ändar. L= 3,5 m Sats om: 4 st GT med gripkrok GG i båda ändar. 4 st Surrningskätting, GrabiQ med EGKN krok i båda ändar. L= 3,5 m Surrning GT Z Z Surrning GT 8-10 med gripkrok GG 8-10 i båda ändar. Surrning GT med gripkrok GG i båda ändar. Surrningskätting GrabiQ Z Z Kätting GrabiQ 8 mm med EGKN krok i båda ändar. L= 3,5 m Kätting GrabiQ 10 mm med EGKN krok i båda ändar. L= 3,5 m Kompletta satser för surrning GT - MIG L= 3,5 m Z Z Z Z Sats om 4 st GT 8-10 med kätting, krok och MIG Sats om 1 st GT 8-10 med kätting, krok och MIG Sats om 4 st GT med kätting, krok och MIG Sats om 1 st GT med kätting, krok och MIG 9:4 Alla mått i mm

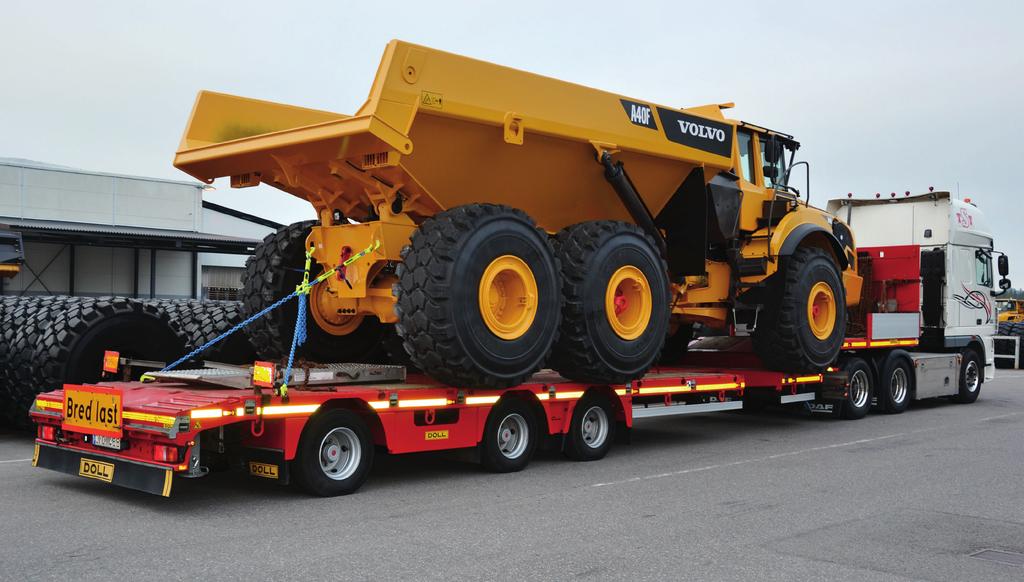

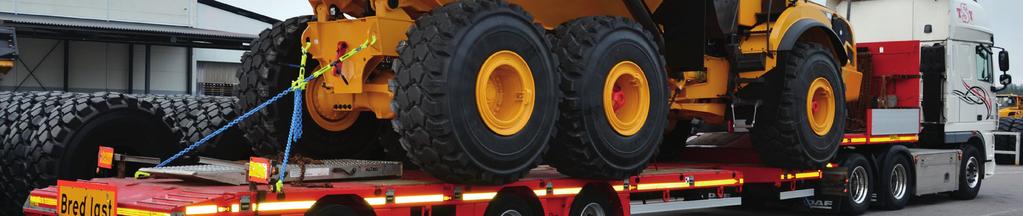

6 E D Y L Z Z KLA-8-10 KLA L B14303 B14313 MIG CC-8-10 MIG CC B L H B14461 B14462 EGKN-8-10 EGKN G Surrning för Entreprenadmaskiner Vantskruv med spärrskaft N Typ För kätting diam. mm Brottstyrka ca ton N Spännlängd mm G RS 10 12, G RS 13 21, Kätting klass 8 med gaffelkrokar med spärr i båda ändar. L= 3,5 m Kättingdim. Passande för ovan vantskruv Brottstyrka ca ton G mm RS 12.6 G mm RS 21.6 Komplett sats för surrning (RS) 9 G G Innehåller 4 vantskruv RS 12,6 t. nr G kättingar 10 mm nr G vantskruv RS 21,6 t. nr G kättingar 13 mm nr G :5 Alla mått imm

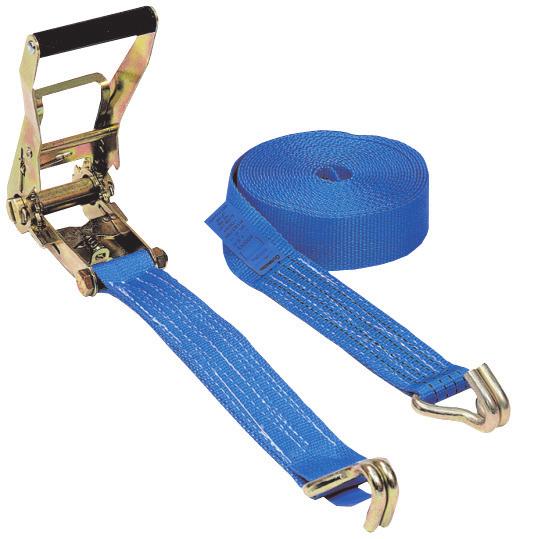

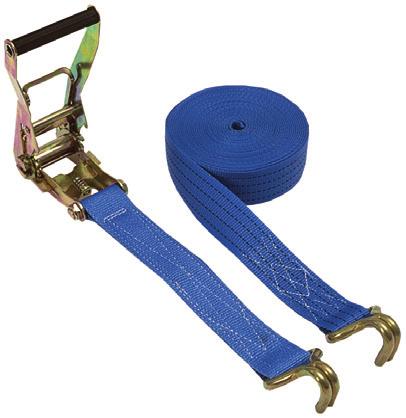

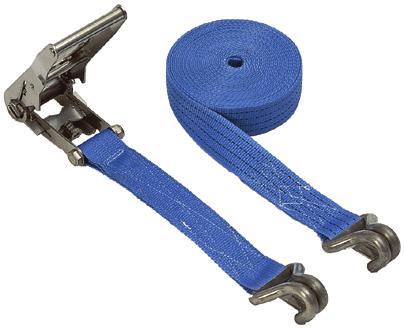

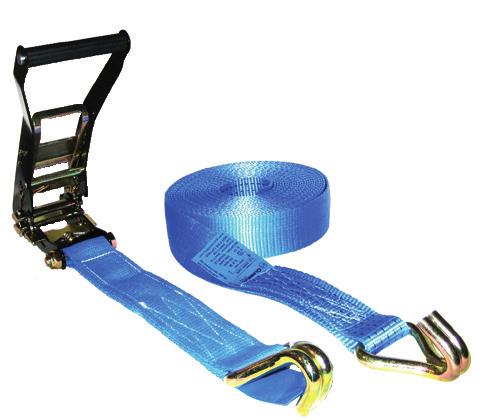

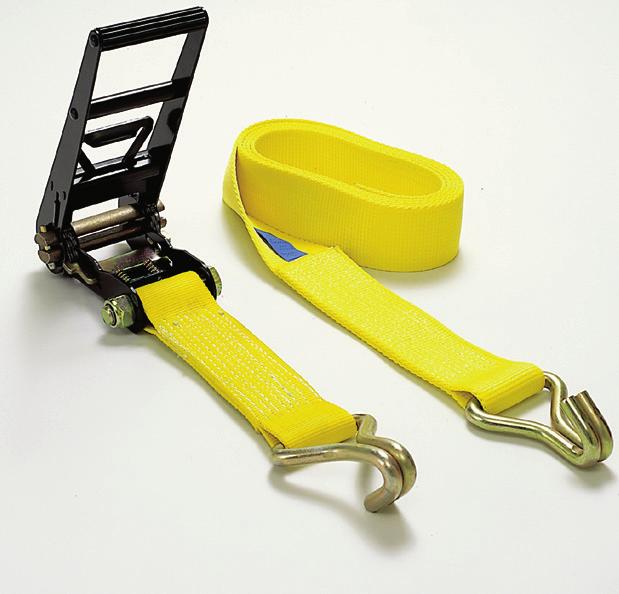

7 Surrning 4-10 ton Europeisk standard EN LC 3000 dan (10 ton) LC 2000 dan XL handtag (5 ton) LC 2000 dan (5 ton) LC 1700 dan (4 ton) 0.4 m 0.4 m 0.4 m 0.4 m Färg Bredd mm Brotthållfasthet ton EN LC dan EN STF dan Komplett surrning M m med trådkrok Gul M m med trådkrok Gul Komplett surrning XL handtag (ERGO) M23410K m med trådkrok Blå Komplett surrning M m med trådkrok Blå M m med trådkrok Blå M24595W 10 m ändlös Blå Spännare med kortdel M135051K 0.4 m med trådkrok Blå 50 4 & Lösa band till spännare M185751K 7.5 m med trådkrok Blå M185951K 9.5 m med trådkrok Blå Komplett surrning M m med trådkrok Blå M m med trådkrok Blå Spännare med kortdel M135051K 0.4 m med trådkrok Blå 50 4 & Lösa band till spännare M184951K 9.5 m med trådkrok Blå Andra längder och ändbeslag kan offereras på begäran. 9:6 Alla mått i mm

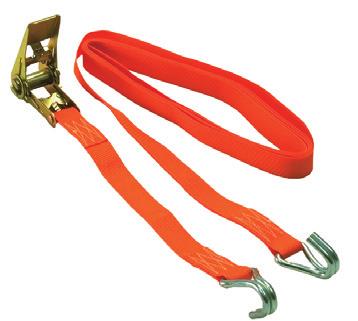

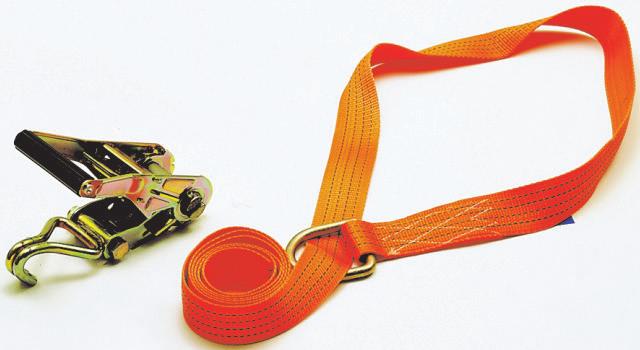

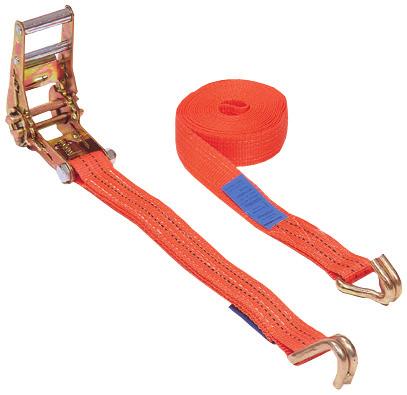

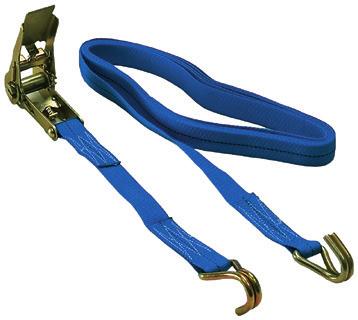

8 Surrning 1-4 ton Europeisk standard EN LC 1000 dan (2,5 ton) LC 1500 dan Rostfri (3 ton) LC 700 dan (1,5 ton) LC 300 dan (0,7 ton) 0.5 m 0.4 m 0.4 m 0.4 m Färg Bredd mm Brotthållfasthet ton EN LC dan EN STF dan Komplett surrning M m med trådkrok Orange M m med trådkrok Orange M14P00W 5 m ändlös (enkelt band) Orange Komplett surrning rostfri M22210K m med trådkrok Blå Komplett surrning M m med sydda ögon Blå M m med trådkrok Blå M m med trådkrok Blå M m ändlös Blå M m ändlös Blå Komplett surrning M m med sydda ögon Orange M m med trådkrok Orange M m med trådkrok Orange M m ändlös Orange Andra längder och ändbeslag kan offereras på begäran. 9 9:7 Alla mått imm

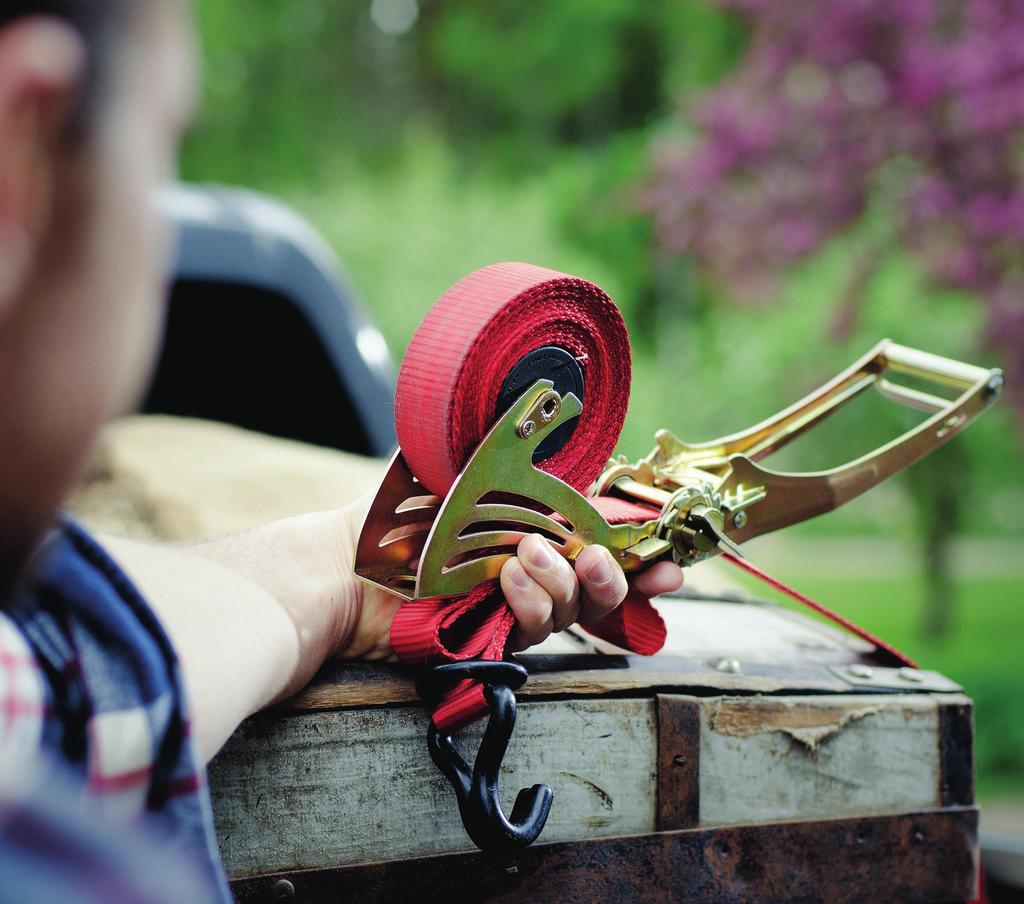

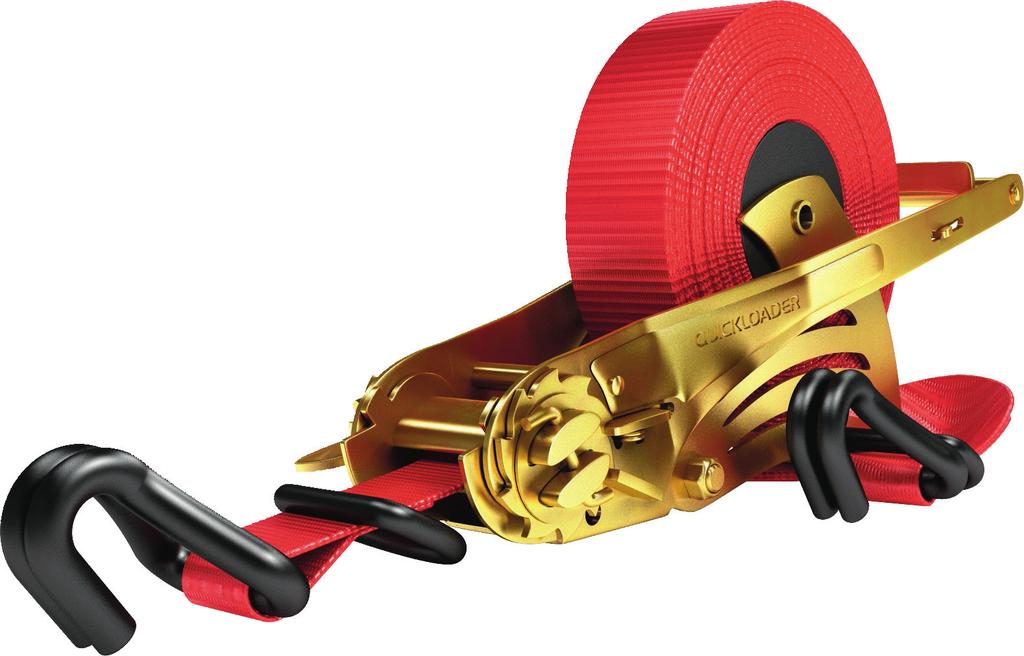

9 Surrning Quickloader Quickloader är surrningen som förenklar jobbet och sparar tid. Hela surrningen sitter ihop i en del, vilket hjälper till att hålla ordning och reda. Bandet är självupprullande enligt samma princip som ett bilbälte, vilket innebär att bandet alltid är spänt. Konstruktionen är patenterad. Färg Bredd mm Brotthållfasthet ton EN LC dan EN STF dan G QL800LD 3,6 m med singelkrok Röd 25 0, G QL1200MD 4,5 m med trådkrok Röd 25 1, G QL2000HD 5 m med trådkrok Röd 35 2, G QL3000HD 4 m med trådkrok Röd 35 3, Hjulsäkring 2,5 ton Hjulsäkring Bandbredd: 35 mm Färg: Orange Brotthållfasthet ton EN LC dan EN STF dan M m Spännare med fast krok och hjulsling M m Spännare med fast krok och hjulsling M m Spännare med krok och hjulsling :8 Alla mått i mm

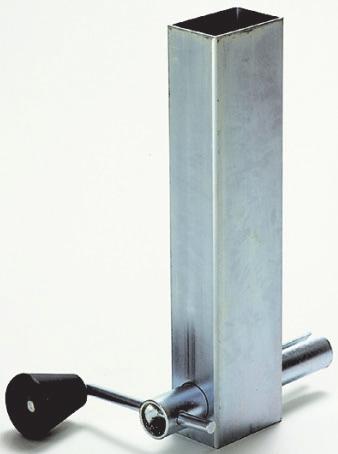

10 Kättingspännare Bandbredd: 50 mm Passar kätting LLU 6-11 mm Brottstyrka ton M Kättingspännare 0,5 + 1 m, med kättingspännarkrok nr M16100D 4.5 Kantskydd M Kantskydd, plast, max bandbredd 75 mm. Monteras utan trädning. Bandupprullare Det smarta sättet att rulla in dina spännband. Montera din Snurrbuss vid verktygslådan eller där du förvarar dina band. M Snurrbuss 9 9:9 Alla mått imm

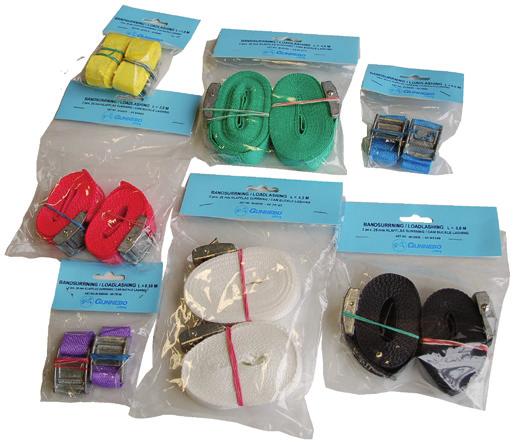

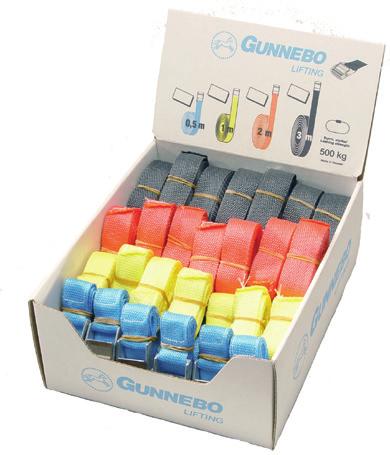

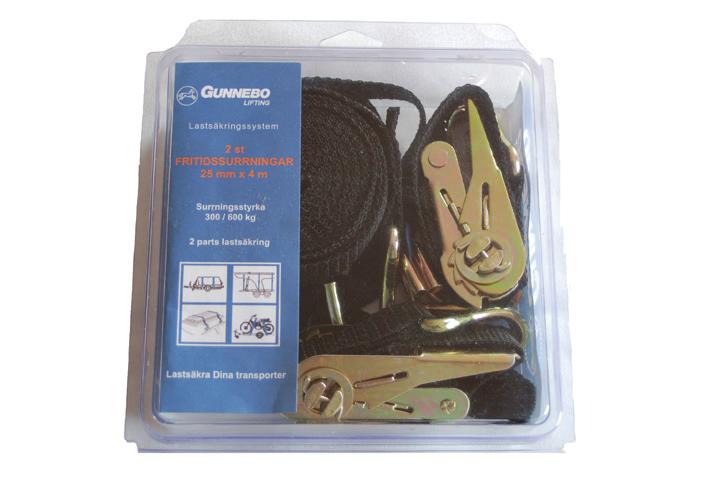

11 Surrning - 0,3 ton OBS! 2 st i förpackning Brottstyrka: 0,3 ton Surrningsstyrka: 0,6 ton Bandbredd: 25 mm Färg: Svart som standard Ytbehandling: Gulkromaterad Säkerhetsfaktor: 1:1 M ,4+3,6 m med krokar, 2 st/förpackning Surrning med klafflås 2 st/påse Brottstyrka: Surrningsstyrka: Bandbredd: 250 kg 500 kg 25 mm Längd m M st blå 0,5 M st gul 1 M st röd 2 M st svart 3 M153P04 2 st grön 4 M153P05 2 st vit 5 Surrning med klafflås 40 st i kartongförpackning Brottstyrka: Surrningsstyrka: Bandbredd: 250 kg 500 kg 25 mm Längd m 10 st blå 0,5 M st gul 1 10 st röd 2 10 st svart 3 9:10 Alla mått i mm

12 Information om användning och underhåll av bandsurrningen 1. Vid val och användning av bandsurrning ska hänsyn tas till nödvändig surrningskapacitet, med hänsyn till användningssätt och typ av last som skall säkras. Storlek, form och vikt av lasten, tillsammans med avsedd användning, transportmiljö och typ av last påverkar valet. Fristående lastenheter måste säkras med minst ett par spännband för friktionssurrning och två par för diagonal surrning av stabilitetsskäl. 2. Den valda bandsurrningen ska vara tillräckligt stark av rätt längd för ändamålet. Grundläggande surrningsregler: - Planera montering och demontering av surrningen före resan - Tänk på att under resor kan delar av lasten behöva lossas - Beräkna antalet surrningar - Bandsurrning konstruerade för friktionssurrning, märkta med STF på etiketten, skall användas för friktionssurrning. - Kontrollera surrningen med jämna mellanrum, speciellt kort efter att resan påbörjats 3. På grund av olika beteenden och töjning under belastning, ska olika surrningsutrustningar (t.ex. kättingsurrning och bandsurrning) inte användas för att surra samma last utan särskild utvärdering. Hänsyn skall även tas till att surrningens infästningspunkter är förenliga med bandsurrningen. 4. Tillse att krokar har avsedd kontakt med infästningen. 5. Frigörande av bandsurrningen: Säkerställ att stabiliteten i lasten är oberoende av lastsäkringsutrustning och att frigörning av bandsurrningen inte orsakar att lasten faller av fordonet, vilket kan orsaka personskador. Om det behövs, anslut lyftutrustning för vidare hantering, innan du frigör spännaren för att förhindra oavsiktligt fall eller förskjutning av lasten. 6. Innan du påbörjar lossningen ska bandsurrningen frigöras så att lasten kan lyftas fritt från lastplanet. 7. Under lastning och lossning - var uppmärksam på ev. elledningar i din närhet. 8. De material som bandsurrningar är tillverkade av har en selektiv motståndskraft mot kemiska angrepp. Rådfråga tillverkaren eller leverantören om exponering för kemikalier förutses. Det bör noteras att effekterna av kemikalier kan öka med stigande temperatur. Polyester har bra motstånd mot mineralsyror men blir angripna av alkalier. Lösningar av syror eller alkalier som är ofarliga kan bli tillräckligt koncentrerade genom avdunstning och orsaka skada. Ta förorenade surrningar ur drift på en gång, skölj dem ordentligt i kallt vatten och låt självtorka. 9. Bandsurrningar överensstämmande med EN är lämpliga att använda i temperaturområde: -40 C till +120 C för polyester (PES). Dessa värden kan förändras i en kemisk miljö. I detta fall rådfråga tillverkaren eller leverantören. 10. Ändringar i den omgivande temperaturen under transport kan påverka krafterna i bandsurrningen. Kontrollera spänningen efter inträde i varma områden. Bandsurrningen skall kasseras eller returneras till tillverkaren för reparation om de visar några tecken på skador. Följande kriterier anses vara tecken på skada: - bandsurrningens etiketter som identifierar surrningsstyrka är otydlig. - oavsiktlig kontakt med kemiska produkter - slitage, skåra, hack och avbrott i lastbärande fibrer och stygn, deformationer på band till följd av exponering för värme - för ändbeslag och spännanordningar; Deformation, sprickor, uttalade tecken på slitage, tecken på djupgående korrosion 11. Försiktighet bör iakttas så att bandsurrningen inte skadas av vassa kanter på den last som den används till. En visuell inspektion före och efter varje användning rekommenderas. 12. Endast bandsurrning med godkänd märkning ska användas. 13. Bandsurrning får inte överbelastas: Endast maximal handkraft 500 N (= ca 50 dan = ca 50 kg) ska tillämpas. Mekaniska hjälpmedel såsom hävstänger, stänger etc. som förlängningar ska inte användas om de inte är en tillhörande del av surrningen. 14. Använd aldrig knuten surrning. 15. Skador på etiketterna skall förhindras genom att undvika kontakt med vassa kanter på lasten och, om möjligt, från lasten. 16. Bandet ska skyddas mot friktion, nötning och skador från last med skarpa kanter genom att använda skyddshylsor och/eller kantskydd. 9 9:11 Alla mått imm

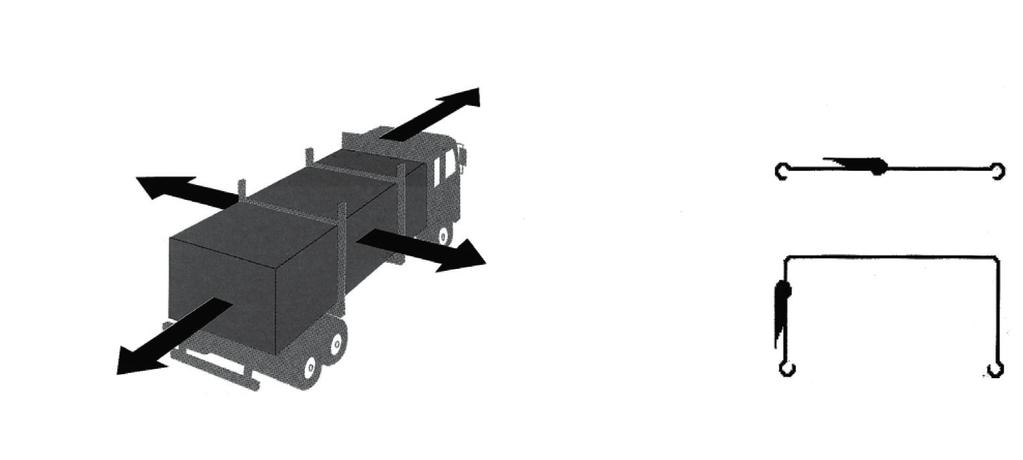

13 Surrningen ska klara: Hela lastvikten framåt Hälften av lastvikten åt sidorna Hälften av lastvikten åt sidorna LC 22 x LC Hälften av lastvikten bakåt Gunnebo Industries surrningar med en brottlast på 500 kg eller mer är tydligt märkta för din och andras säkerhet Hänsyn måste tas till nationella lagar och normer vid dimensionering av surrningsutrustning Teknisk information gällande: Standard EN LC = Lastsäkringskapacitet: Säkerhetsfaktor: Förlängning: Märkning: Förklaring: Maximal kraft i rakt drag som lastsäkringen är avsedd för 2:1 på alla metallkomponenter. 3:1 på polyesterband. Maximalt 7% vid LC. Enligt gällande standard med bl.a. spårbarhetskod. 1 dan = ca 1 kg 9:12 Alla mått i mm

14 Band - Polyesterbandens egenskaper: Fysikaliska egenskaper Specifik vikt: ca 1.38 Smältpunkt: 260 C Köldkänslighet: Ingen påverkan -40 C Åldringsbenägehet: Obetydlig Exempel på polyesterfiberns egenskaper Töjningsegenskaper Polyesterband på metervara har en brottöjning på ca 15-20%. Polyesterlyftredskapet med CE märkning (7:1) har en töjning på ca 2-3% vid WLL. Första gången ett band eller lyftredskap belastas, kan det töjas någon procent extra då fibrerna lägger sig tillrätta. Utöver denna första extratöjning har polyesterbanden eller lyftredskapen ingen nämnvärd kvarstående töjning efter belastning, även efter lång tids belastning. Kemiska egenskaper Polyesterfibern har mycket god resistens mot de flesta syror om koncentrationen ej överstiger 50%. Reistensen mot diverse syror Syror Koncentration Temp. Behandlingstid Observerad styrkeförlust ca (%) Ättiksyra Isättika 80 C 72 timmar 5 Myrsyra 90% 80 C 72 timmar 10 Oxalsyra Mättad lösning 80 C 72 timmar 15 Fluorvätesyra 40% 25 C 1 vecka 0 Bromvätesyra 40% 30 C 4 veckor 5 Bromsyra 15% 30 C 4 veckor 20 Fosforsyra 98% 70 C 5 veckor 45 Fosforsyra 50% 70 C 5 veckor 15 Urinsyra Mättad lösning 70 C 4 månader 0 Cyanvätesyra Fuktig gas 22 C 4 månader 0 Polyesterfiberns hållfasthetsegenskaper kan påverkas av alkalier, beroende på temperatur och tid. Vid låga koncentrationer och normala temperaturer är motståndskraften god. Man bör ej använda polyesterband där påverkan från alkalier kan förekomma. 9 9:13 Alla mått imm

15 Rostfria produkter Kätting Lyftkomponenter Schacklar Vantskruv Stållinor Stållinekomponenter Övriga komponenter 9:14 Alla mått i mm
